简介
本文档介绍在思科安全网络设备(SWA)中解决高延迟、高磁盘和高CPU问题的故障排除步骤。
先决条件
要求
Cisco 建议您了解以下主题:
- 思科SWA管理
-
代理部署方法(显式和透明)
- SWA命令行界面(CLI)命令
使用的组件
本文档不限于特定的软件和硬件版本。
本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始(默认)配置。如果您的网络处于活动状态,请确保您了解所有命令的潜在影响。
背景信息
在联系Cisco技术支持时,您需要提供有关SWA出站和入站网络活动的详细信息,可以通过运行数据包捕获来监控此活动,从而收集流量以供调试或验证之用。
SWA高延迟的常见原因
一般来说,SWA中的高延迟主要有三个类别:
1. SWA规模不足或资源过载
2.复杂配置
3.与网络相关的延迟问题
在SWA中,导致高延迟的最常见原因之一是解决方案的规模不足。适当的规模对于确保SWA系统有足够资源处理当前和预期工作负载至关重要。如果系统规模过小,它可能难以有效地处理请求,从而导致运营延迟和性能降低。在部署过程中,必须仔细评估用户数量、解密量和特定扫描需求等因素,以避免资源限制。如果SWA容量无法与组织需求保持一致,可能导致持续延迟和降低用户体验。
复杂的配置会降低性能并导致SWA上的延迟,特别是在高负载下,因为每个请求都必须经过多种条件处理。
网络相关延迟可能源于SWA本身、第三方服务(如Active Directory、DLP、DNS)或客户端、SWA和上游服务器之间的网络延迟。
分析发送到SWA的请求,包括识别排名靠前的用户和访问次数最多的URL,有助于发现潜在的不当行为和查明延迟的根本原因。这些信息对于诊断性能问题、管理带宽消耗和确保系统的正确使用非常宝贵。
SWA延迟故障排除工具
系统状态
使用以下步骤检查SWA中的当前资源消耗:
步骤1.访问SWA图形用户界面(GUI)。
第2步:导航到报告>系统信息>系统状态。
步骤3.检查以下关键指标以评估系统性能:
- CPU使用率(%):指示当前CPU负载
- RAM使用率(%):反映内存利用率
- 报告/日志记录使用率(%):显示用于报告和日志记录的磁盘空间百分比
- 系统运行时间:显示系统未重新启动而运行的总时间

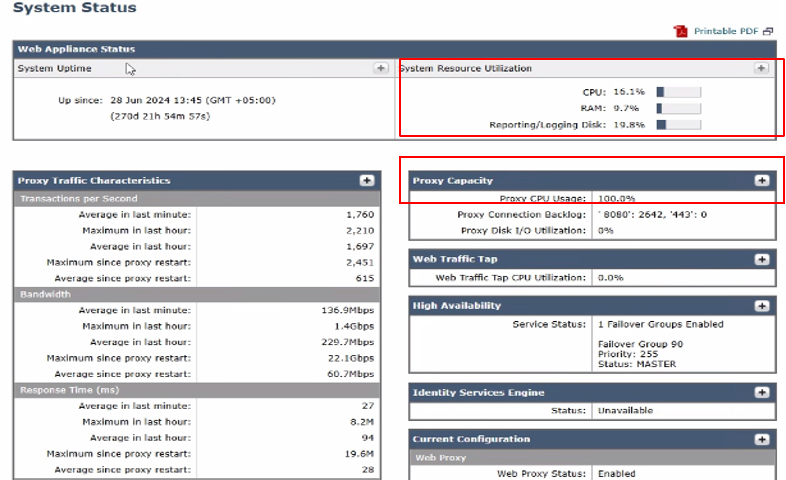

映像 — 系统状态
此页提供RAM、CPU和磁盘使用率的当前状态的概览。要查看一段时间的资源使用情况,请从SWA GUI导航到报告,然后选择系统容量。
系统容量
SWA中的System Capacity页面提供指定时间范围内资源利用率和性能度量的综合视图。此页面提供详细的图表,以帮助监控和分析系统行为,确保最佳性能并确定潜在的瓶颈。
“系统容量”(System Capacity)页面中的“可用图形和度量”(Available Graphs and Metrics)如下:
- 总体CPU使用率:显示总CPU使用率,提供系统性能的高级概述。
- 按功能划分的CPU使用情况:根据特定功能划分CPU使用情况,包括:
- Web代理
- 日志记录
- 报告
- McAfee
- Sophos
- Webroot
- 可接受的使用和信誉
3.响应时间/延迟(毫秒):跟踪响应时间,以确定处理请求过程中的任何延迟。
4.每秒交易数:显示SWA每秒处理的事务数。
5.外部连接:监控正在建立的出站连接数。
6.输出带宽(字节):测量使用的出站带宽量。
7.代理缓冲区内存(%):显示代理进程使用的内存百分比。
检查指标以了解此控制面板中是否有任何高资源使用率的迹象。

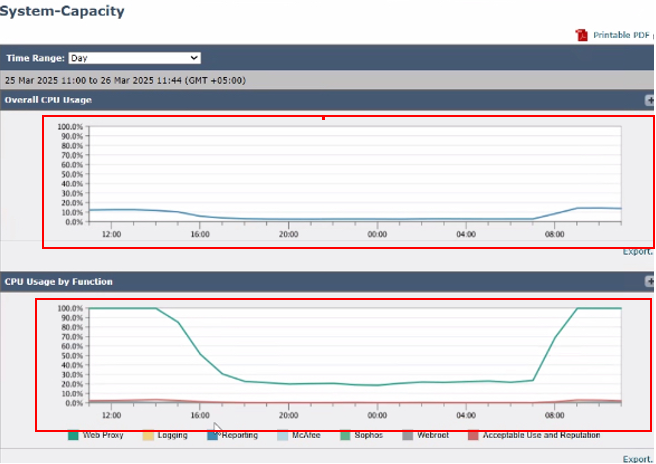

映像 — 系统容量
映像 — 每秒的SWA事务数及连接输出
映像 — SWA内存使用情况
分析排名靠前的目标
要分析排名靠前的目标,请导航到SWA GUI,导航到报告,然后选择网站。查看排名靠前的HTTP/HTTPS网站列表并确定高流量或经常访问的域。
根据您的调查结果,考虑绕过或免除通用URL,例如Microsoft Updates、Adobe、Office365和在线会议平台。此方法有助于减少SWA上的流量,从而降低延迟和代理处理负载。

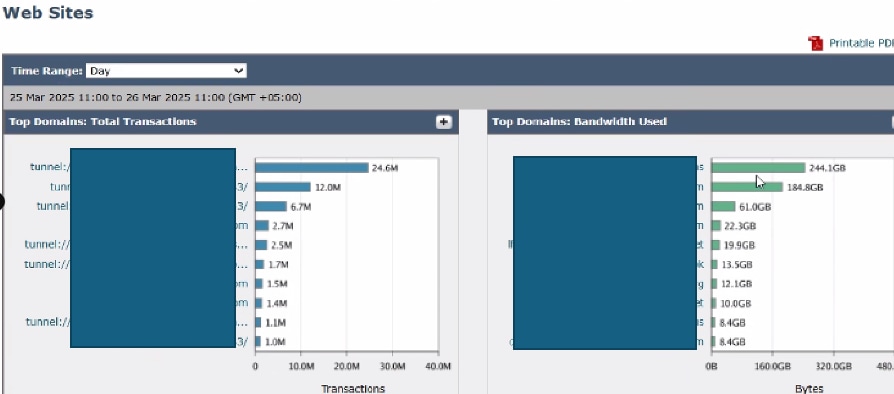

图像 — SWA热门网站控制面板

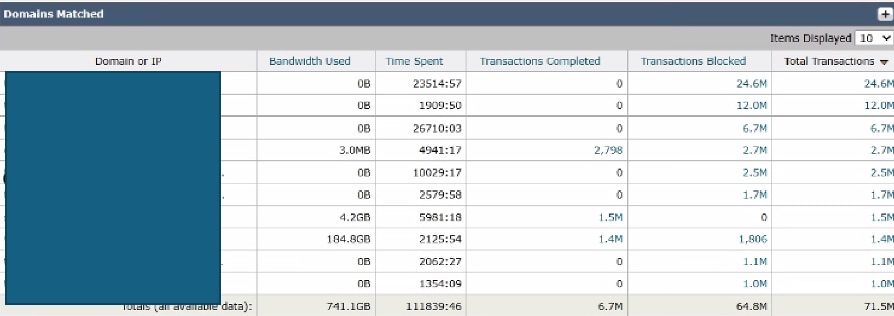

图像 — SWA顶级域控制面板
分析顶级用户
要确定可能产生的过多流量,请从报告选择用户导航到SWA GUI。
查看列表,确定哪些用户正在向SWA生成最大数量的事务。此外,还要检查哪些用户计算机生成了最大数量的事务到SWA并消耗了最大带宽。
此分析可帮助确定负责大量流量负载的用户或设备,从而实施有针对性的操作来减轻整体系统压力。

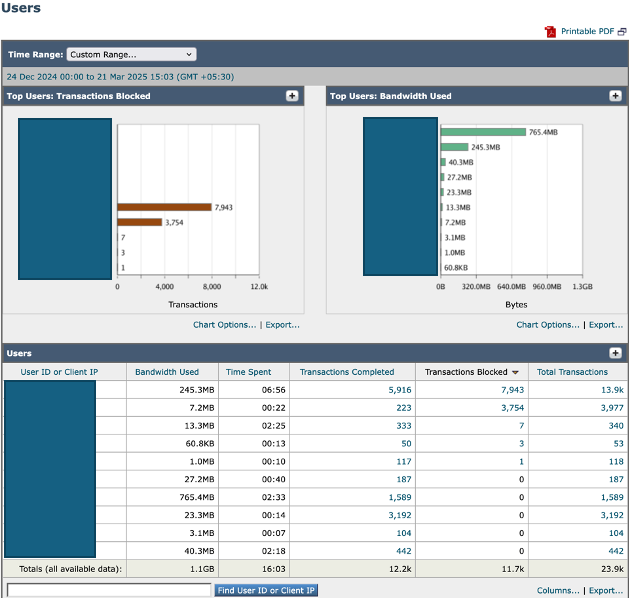

Image-SWA主要用户控制面板
SHD日志
通过查看SHD_log,您可以分析某些性能指标,例如从用户到SWA的会话数(CliConn)、从SWA到Internet的会话数(SrvConn)、每秒平均请求数(Reqs)等。
有关SHD日志的详细信息,请参阅使用SHD日志排除安全Web设备性能故障链接
在SHD日志中需要查看的一些关键参数包括:
- 客户端连接:活动客户端连接数
- 服务器连接:活动服务器连接数
- 代理Ld:平均代理进程负载
- CPULD:平均总CPU负载
- RAMUTIL:RAM利用率
- 延迟:一分钟内的平均服务时间
- DiskUtil:磁盘使用率和I/O性能
在本例中,每秒1,600个请求会导致较高的代理进程负载。
Wed Mar 26 11:09:30 2025 Info: Status: CPULd 16.3 DskUtil 19.9 RAMUtil 9.3 Reqs 1661 Band 152966 Latency 4245 CacheHit 3 CliConn 27180 SrvConn 24356 MemBuf 93 SwpPgOut 222877 ProxLd 100 Wbrs_WucLd 0.0 LogLd 0.0 RptLd 0.0 WebrootLd 0.0 SophosLd 0.0 McafeeLd 0.0 WTTLd 0.0 AMPLd 0.0
Wed Mar 26 11:10:31 2025 Info: Status: CPULd 13.6 DskUtil 19.9 RAMUtil 9.5 Reqs 1699 Band 107048 Latency 5724 CacheHit 2 CliConn 26921 SrvConn 24164 MemBuf 93 SwpPgOut 222877 ProxLd 99 Wbrs_WucLd 0.0 LogLd 0.0 RptLd 9.0 WebrootLd 0.0 SophosLd 0.0 McafeeLd 0.0 WTTLd 0.0 AMPLd 0.0
Wed Mar 26 11:11:31 2025 Info: Status: CPULd 15.0 DskUtil 19.9 RAMUtil 9.5 Reqs 1669 Band 178803 Latency 4871 CacheHit 1 CliConn 26676 SrvConn 23922 MemBuf 93 SwpPgOut 222877 ProxLd 100 Wbrs_WucLd 11.2 LogLd 0.0 RptLd 0.0 WebrootLd 0.0 SophosLd 0.0 McafeeLd 0.0 WTTLd 0.0 AMPLd 0.0
Wed Mar 26 11:12:31 2025 Info: Status: CPULd 17.6 DskUtil 19.9 RAMUtil 9.2 Reqs 1785 Band 143721 Latency 4349 CacheHit 1 CliConn 25929 SrvConn 23256 MemBuf 92 SwpPgOut 222877 ProxLd 99 Wbrs_WucLd 0.0 LogLd 3.6 RptLd 0.0 WebrootLd 0.0 SophosLd 0.0 McafeeLd 0.0 WTTLd 0.0 AMPLd 0.0
使用访问日志排除延迟问题
当通过SWA代理的流量出现延迟问题时,访问日志可用作确定可能根本原因的有用工具。要增强故障排除工作,您可以修改现有访问日志设置或创建新的访问日志。通过在自定义字段中包含性能参数,您可以更深入地了解导致延迟的因素,从而更有效地进行分析和解决问题。
有关性能参数和配置步骤的详细信息,请参阅链接:在访问日志中配置性能参数
以下是在SWA中收集日志的详细指南:访问安全Web设备日志
可以通过检查关键参数来分析延迟源,这些参数有助于确定客户端和SWA、SWA内部进程之间或SWA和Web服务器之间是否出现延迟。需要考虑的重要指标包括基于网络的服务,例如DNS解析、身份验证时间以及服务器或客户端响应时间。此外,必须评估扫描引擎(如AMP、Sophos和AVC)导致的延迟,以确定其对整体延迟的影响。

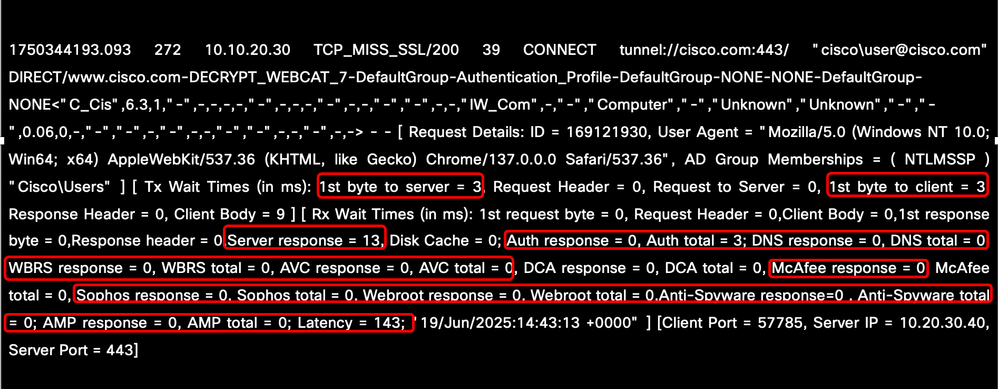

映像 — 访问日志中的性能参数
高身份验证时间
如果身份验证响应时间过长,则TAC需要以下信息来更好更快地排除身份验证延迟故障:

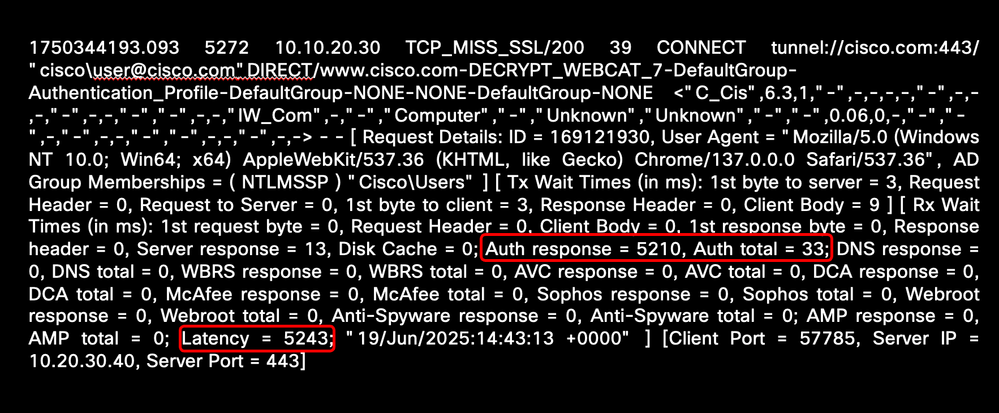

此示例显示与身份验证相关的高延迟时间:
图像 — 高身份验证延迟示例
高DNS时间
如果DNS响应时间过长,则TAC需要以下信息来解决DNS延迟问题:
要了解有关DNS配置和故障排除的详细信息,请参阅对安全Web设备DNS服务进行故障排除链接

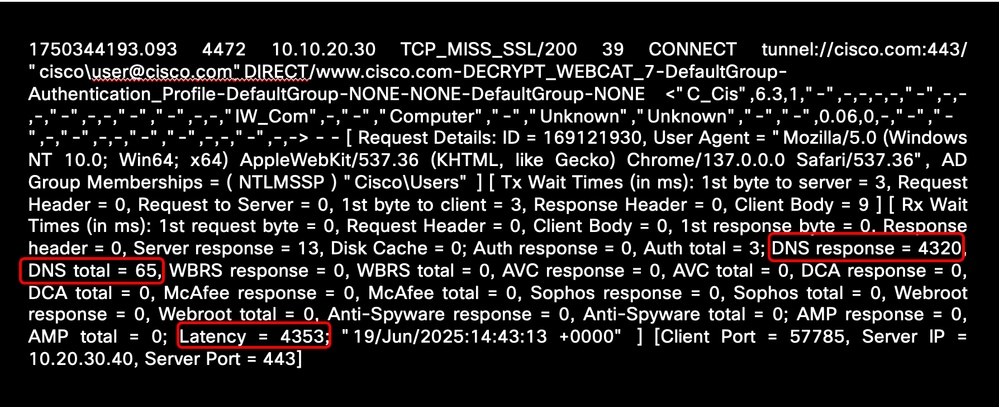

此示例显示与DNS名称解析相关的高延迟时间:
图像 — 高DNS解析延迟示例
扫描引擎时间过长
如果Web信誉得分(WBRS)、应用和可见性控制(AVC)以及恶意软件扫描引擎的响应时间较长,则TAC需要以下信息对扫描引擎高响应时间进行故障排除:

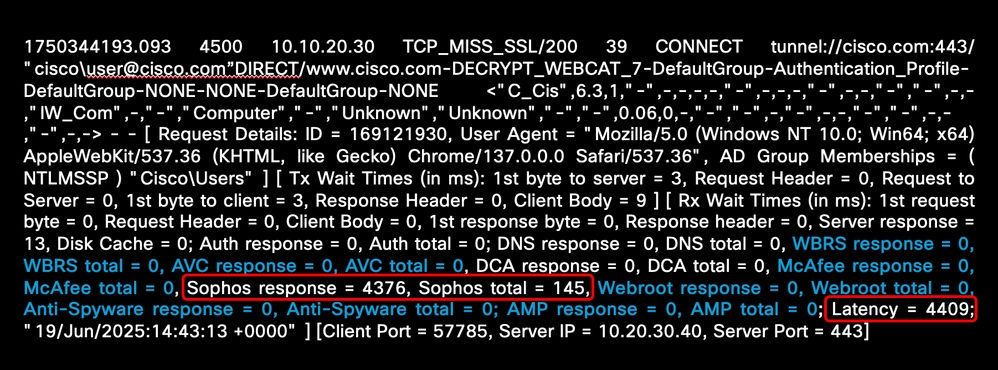

此示例显示与Sophos引擎相关的高延迟时间:
图像 — 恶意软件扫描引擎高延迟
如果扫描引擎显示高响应,则对于立即恢复,可以使用以下步骤从CLI重新启动扫描服务:
步骤1.键入diagnostic,然后按Enter(这是一个隐藏命令,您需要键入确切的命令。)
步骤2.选择SERVICES。
步骤3.要重新启动WBRS服务,请选择WBRS,否则跳到步骤6。
步骤4.选择RESTART。
步骤5.继续按Enter退出向导。
步骤6.如果您计划重新启动任何恶意软件扫描引擎,请选择ANTIVIRUS。
步骤7.选择您的扫描仪。
步骤8.选择RESTART。
步骤9.继续按Enter退出向导。
警告:重新启动内部服务会导致服务中断。建议在非生产时执行该操作,否则请小心执行。
连接数据包捕获时的最佳实践
在执行任何数据包捕获时,请收集此信息并与思科TAC共享。
- 客户端 IP 地址.
- 您尝试访问的URL。
- 为来自客户端PC和SWA的URL解析的IP地址。
- 用户体验(例如页面未加载或有部分加载,如果出现任何错误消息,请截取屏幕截图)。
- 测试的时间戳。
- 关闭客户端计算机上的所有其他浏览器和应用。访问网站,在记事本中捕获一次成功/失败尝试的日志,并与思科支持共享。
有关如何在SWA中执行数据包捕获的详细信息,请参阅链接在内容安全设备上配置数据包捕获
配置复杂性
高延迟和性能差的另一个常见原因是配置复杂性。当SWA配置了过多条件、配置文件和策略时,会发生这种情况。这种复杂性会显着增加响应时间并给代理进程带来沉重负担。当流量处于最高水平时,这一问题往往会在高峰期更加明显。
以下是优化配置的一些提示:
- 限制HTTPS解密:仅解密对安全策略至关重要的流量。尽可能减少处理开销,同时保持安全性。
- 确定策略优先级,提高效率:在策略列表的顶部安排最常用的策略。这通过首先处理要求最苛刻的流量确保了更快的处理。
- 简化策略设计:通过尽可能减少策略数量来简化策略。这样可以减少不必要的处理并提高整体系统性能。
- 优化防恶意软件和防病毒扫描:查看防恶意软件和防病毒流程的扫描配置。它们可能占用大量CPU,因此微调它们可以显着降低资源消耗,而不会影响安全性。
- 使用轻量正则表达式:避免使用复杂或资源密集的正则表达式。确保点(.)和星号(*)等字符正确转义,以减少处理负担并防止效率低下。
有关SWA最佳实践的详细信息,请访问使用安全Web设备最佳实践
CLI命令
version
使用version命令验证硬件分配(用于虚拟SWA)和RAID状态(用于物理SWA)。检查硬件配置:确保CPU核心、内存和硬盘数量按预期分配。在虚拟模型中,RAID状态显示为“未知”,如果RAID状态在物理设备中为“降级”或“失败”,请与Cisco TAC联系以便从后端查看磁盘状态。
下面是分配更多CPU到SWA的示例,该示例可能导致错误行为:
SWA Lab> version
Current Version
===============
Product: Cisco S100V Secure Web Appliance
Model: S100V
BIOS: 6.00
CPUs: 3 expected, 4 allocated
Memory: 8192 MB expected, 8192 MB allocated
Hard disk: 200 GB, or 250 GB expected; 200 GB allocated
RAID: NA
RAID Status: Optimal
显示警报
使用displayalerts命令检查可指示根本原因的SWA网络相关警报消息。
在本示例中,IP地址为10.10.10.10的DNS服务器没有响应,消息“The File Reputation service is not reachable”可能表示网络连接问题。
SWA LAB> displayalerts
Date and Time Stamp Description
--------------------------------------------------------------------------------
26 Mar 2025 11:20:07 +0500 The File Reputation service is not reachable.
26 Mar 2025 11:20:07 +0500 Critical: Reached maximum failures querying DNS server 10.10.10.10
26 Mar 2025 11:20:07 +0500 Critical: Reached maximum failures querying DNS server 10.10.10.10
26 Mar 2025 10:16:18 +0500 Warning: Communication with the File Reputation service has been established.
process_status
使用process_status命令查看SWA内部服务的进程和内存使用情况。
如果Prox进程(处理流量代理的主要进程)在几分钟内持续超过100%的使用率,则表明该进程持续承受高负载。但是,Prox或其他进程上的CPU使用率偶尔短暂峰值是正常且预期的。
SWA LAB> process_status
USER PID %CPU %MEM VSZ RSS TT STAT STARTED TIME COMMAND
root 11 2805.4 0.0 0 512 - RNL 28Jun24 11863204:12.63 idle
root 71189 102.0 19.5 6670700 6478032 - R 23Feb25 18076:32.80 prox
root 91880 99.0 0.6 369564 214832 - R 28Jun24 58854:51.78 counterd
root 91267 76.0 0.9 379804 292324 - R 28Jun24 59371:01.26 counterd
root 12 25.9 0.0 0 1600 - WL 28Jun24 30899:57.88 intr
root 46955 25.0 0.2 91260 59336 - S 23Jan25 7547:02.96 wbnpd
root 95056 23.0 11.2 5369332 3710348 - I 28Jun24 31719:23.99 java
root 93190 12.0 1.4 3118384 456088 - S 01:15 29:57.05 beakerd
root 64579 11.0 0.2 101336 71204 - S 6Aug24 12074:55.55 coeuslogd
状态详细信息
status detail命令提供系统资源使用情况、网络流量指标和连接统计信息的实时摘要,反映SWA的整体运行状况和性能。它镜像GUI中的“系统状态”视图,以便快速监控和故障排除。
SWA LAB> Status detail
Status as of: Wed Mar 26 11:51:27 2025 PKT
Up since: Fri Jun 28 13:45:43 2024 PKT (270d 22h 5m 43s)
System Resource Utilization:
CPU 16.0%
RAM 10.3%
Reporting/Logging Disk 19.8%
Transactions per Second:
Average in last minute 1745
Maximum in last hour 2210
Average in last hour 1708
Maximum since proxy restart 2451
Average since proxy restart 615
Bandwidth (Mbps):
Average in last minute 149.699
Maximum in last hour 1356.387
Average in last hour 229.634
Maximum since proxy restart 22075.244
Average since proxy restart 60.689
Response Time (ms):
Average in last minute 99
Maximum in last hour 8194128
Average in last hour 87
Maximum since proxy restart 19608632
Average since proxy restart 28
Cache Hit Rate:
Average in last minute 3
Maximum in last hour 6
Average in last hour 2
Maximum since proxy restart 89
Average since proxy restart 2
Connections:
Idle client connections 3481
Idle server connections 754
Total client connections 21866
Total server connections 19049
SSLJobs:
In queue Avg in last minute 0
Average in last minute 12050
SSLInfo Average in last min 0
Network Events:
Average in last minute 16.0
Maximum in last minute 171
Network events in last min 151918
Ipcheck
ipcheck命令显示安全Web设备的详细系统信息,包括硬件规格、磁盘使用情况、网络接口、已安装软件密钥和版本详细信息,从而提供设备当前状态的全面快照。
SWA LAB > ipcheck
Ipcheck Rev 1
Date Fri Mar 21 16:34:56 2025
Model S100V
Platform vmware (VMware Virtual Platform)
Secure Web Appliance Version Version: 15.2.1-011
Build Date 2024-10-03
Install Date 2025-02-13 17:49:24
Burn-in Date Unknown
BIOS Version 6.00
RAID Version NA
RAID Status Unknown
RAID Type NA
RAID Chunk Unknown
BMC Version NA
Disk 0 200GB VMware Virtual disk 1.0 at mpt0 bus 0 scbus2 target 0 lun 0
Disk Total 200GB
Root 4GB 64%
Nextroot 4GB 65%
Var 400MB 38%
Log 130GB 24%
DB 2GB 0%
Swap 8GB
Proxy Cache 50GB
RAM Total 8192M
速率
rate命令每10秒打印一次连接速率和每秒请求数。
SWA LAB> rate
Press Ctrl-C to stop.
%proxy reqs client server %bw disk disk
CPU /sec hits blocks misses kb/sec kb/sec saved wrs rds
100.00 1800 17 16352 1626 178551 178551 0.0 2366 0
100.00 1813 18 16453 1659 226301 224952 0.6 3008 0
99.00 1799 10 16338 1645 206234 206234 0.0 3430 1
收集高延迟日志
这取决于您在访问日志中看到的高响应时间或SHD日志中看到的高进程负载部分,对于进一步的故障排除,最好将相应的日志订阅更改为Debug。
警告:将日志级别设置为debug或trace会导致资源使用率增加,并导致日志文件快速旋转或覆盖。
访问日志字段
|
SHD日志字段
|
对应的日志订阅
|
身份验证响应,身份验证总计
|
— |
authlogs
|
DNS响应,DNS总计
|
— |
系统日志
|
WBRS响应,WBRS总计
|
Wbrs_WucLd
|
联系思科TAC
|
AVC响应,AVC总计
|
— |
avc_logs
|
McAfee响应,McAfee总数
|
McafeeLd
|
mcafee_logs
|
Sophos响应,Sophos总计
|
SophosLd
|
sophos_logs
|
Webroot响应,Webroot总数
|
WebrootLd
|
webrootlogs
|
AMP响应,AMP总计
|
AMPLd
|
amp_logs
|
