Cisco ASR 1000 系列嵌入式服务处理器

产品概述

Cisco® ASR 1000 系列嵌入式服务处理器 (ESP) 基于创新的行业领先的思科 Flow 处理器开发，该处理器采用了下一代硅转发和队列技术。Cisco ASR 1002-X 路由器和 100-Gbps Cisco ASR 1000 系列 ESP 模块采用第二代思科 Flow 处理器硬件和软件架构。

5-、10-、10-N-、20-、40-、100-Gbps Cisco ASR 1000 系列 ESP（零件编号分别是 ASR1000-ESP5、ASR1000-ESP10、ASR1000-ESP10-N、ASR1000-ESP20、ASR1000-ESP40 和 ASR1000-ESP100）提供 Cisco ASR 1000 系列聚合服务路由器的集中转发引擎选择。此外，Cisco ASR 1002 固定路由器包括吞吐量为 2.5 Gbps 的非模块化的固定 ESP。Cisco ASR 1001 和 ASR 1002-X 路由器配有吞吐量达 2.5 Gbps (ASR 1001) 和 5 Gbps (ASR 1002-X) 的非模块化的固定 ESP。凭借软件激活的性能升级许可证，可分别升级至 5 Gbps (ASR 1001) 以及 10、20 或 36 Gbps (ASR 1002-X)。

Cisco ASR 1000 系列 10-N-Gbps ESP (ASR1000-ESP10-N) 是非加密版的 Cisco ASR 1000 系列 10-Gbps ESP (ASR1000-ESP10)。Cisco ASR 1000 系列 10-N-Gbps ESP 仅支持非加密 Cisco IOS® 软件图像，决不会支持 IP 安全 (IPsec) 等加密功能。未来版本的 Cisco ASR 1000 系列 10-N-Gbps ESP 可能会支持安全网络管理功能，如安全外壳 (SSH) 协议、安全套接字层 (SSL) 和简单网络管理协议版本 3 (SNMPv3)。

Cisco ASR 1000 系列 ESP 负责数据层面处理任务，并且所有网络流量均流向这些 ESP。执行所有基准包路由操作，包括 MAC 分类、第 2 层和第 3 层转发、服务质量 (QoS) 分类、管制和修整、安全访问控制列表 (ACL)、VPN、负载均衡以及 NetFlow。它们还负责防火墙、入侵防御、基于网络的应用识别 (NBAR)、网络地址转换 (NAT) 和 Cisco IOS 灵活模式匹配等功能。

Cisco ASR 1002 固定路由器和 Cisco ASR 1001 路由器均支持机箱内置集成的 2.5-Gbps ESP。升级 Cisco ASR 1001 至 5 Gbps 或升级 Cisco ASR 1002-X 至 10、20 或 36 Gbps 无需添加硬件。您可以使用有效性能升级许可证轻松升级。欲知 Cisco ASR 1000 IOS XE 软件图像和许可证（包括 Cisco ASR 1001 和 ASR 1002-X 首次发货 (FCS) 所支持的软件激活）的详细信息，请参阅产品公告 《Cisco ASR 1000 系列软件激活》。

Cisco ASR 1000 系列 5-Gbps ESP (ASR1000-ESP5) 支持 5-Gbps 带宽，可与 Cisco ASR 1002 固定路由器机箱结合使用。Cisco ASR 1000 系列 10-Gbps ESP（ASR1000-ESP10 和 ASR1000-ESP10-N，参见图1），支持 10-Gbps 带宽，受 Cisco ASR 1002、ASR 1004 和 ASR 1006 路由器支持，并且可以选择部署在需要 1 + 1 硬件冗余以及 Cisco ASR 1004 和 ASR 1006 的客户网络中。

Cisco ASR 1000 系列 20-Gbps ESP (ASR1000-ESP20) 支持 20-Gbps 带宽，可用于 Cisco ASR 1004 和 ASR 1006 路由器机箱，并且可以选择部署在需要 1 + 1 硬件冗余的客户网络中。

Cisco ASR 1000 系列 40-Gbps ESP (ASR1000-ESP40) 支持 40-Gbps 带宽，可用于 Cisco ASR 1004、ASR 1006 和 ASR 1013 路由器机箱，并且可以选择部署在需要 1 + 1 硬件冗余的客户网络中。

Cisco ASR 1000 系列 100-Gbps ESP (ASR1000-ESP100) 支持 100-Gbps 带宽，可用于 Cisco ASR 1006 和 ASR 1013 路由器机箱，并且可以选择部署在需要 1 + 1 硬件冗余的客户网络中。Cisco ASR 1000 系列 100-Gbps ESP 需要 Cisco ASR1000 1600w 交流和直流电源 （ASR1013/06-PWR-AC 或 ASR1013/06-PWR-DC）。

20-、40- 和 100-Gbps ESP 的性能亮点包括硬件辅助管制、分别为 8、11 和 29 Gbps 的加密功能以及特殊抖动和延迟最小化多播数据包复制。10-Gbps ESP 的加密功能的速率为 4 Gbps，5-Gbps ESP 以及 Cisco ASR 1001 机箱集成的 ESP 的速率为 1.8 Gbps， Cisco ASR 1002-F 机箱集成的 2.5-Gbps ESP 的速率为 1.0 Gbps。Cisco ASR 1002-X 加密功能的速率为 4 Gbps。Cisco ASR 1000 系列 10-N-Gbps ESP 的性能特点与 Cisco ASR 1000 系列10-Gbps ESP 相同，但不支持加密服务。

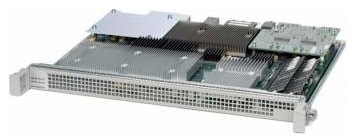

图 1. Cisco ASR 1000 系列 ESP（显示为 10-Gbps ESP）

Cisco 2.5-、5-、10-、10-N-、20-、40- 和 100-Gbps ESP 可促进以下解决方案：

• 服务提供商宽带：Cisco ASR 1000 系列路由器可用作宽带聚合路由器，最多可接 64,000 个用户会话终端并支持 IP 语音 (VoIP) 和视频（例如 Cisco TelePresence® 通信系统）服务会话边界控制器 (SBC)（正式名称为思科统一边界元素 [SP 版]）和硬件辅助用户安全防火墙等功能。
• 服务提供商边缘 (PE)：Cisco ASR 1000 系列路由器可直接在边缘与服务提供商提供的语音和多媒体（例如思科网真通信系统）服务协作交流。无叠加网络、网络装置或刀片服务，此解决方案即可降低运营开支 (OpEx) 并采取灵活的部署模式。此路由器支持受保护的语音和视频服务信令，可支持 32,000 个并发语音通话和最高 100 Gbps 的数据流量，并计费、防火墙和通话质量功能。
• 服务提供商托管的客户端设备 (CPE)：Cisco ASR 1000 系列路由器可用作具有高密度千兆以太网或广域网链路聚合和 10 千兆以太网上行链路功能的广域网聚合路由器。关键优势是第二层和第三层 VPN 功能和支持三网合一（数据、语音和视频）部署的 IP 多播功能。
• 企业广域网聚合：广域网聚合前端的 Cisco ASR 1000 系列路由器可促进部署分支机构架构，以便提供卓越的服务和扩展投资保护。解决方案带来的优势包括，千兆加密速率（最高 29-Gbps IPsec）和广域网优化，以便在服务提供商网络中路由局部限电，保证任务关键型应用。（请注意，本产品包括 Cavium Networks 开发的软件）。Cisco ASR 1000 系列 10-N-Gbps ESP 支持除 IPsec 加密以外的上述全部服务。
• 企业互联网网关：Cisco ASR 1000 系列路由器可用作网关，具有千兆 Cisco IOS 防火墙功能，无需刀片服务。所有防火墙事务均由 Cisco Flow 处理器以最高 2.5、5、10、20、40 或 100 Gbps 的速率进行处理。此外，该路由器可通过 Sampled NetFlow 版本 9 提供高速登录服务，并可启用基准和防火墙功能进行持续转发。
• 数据监控（远程封装交换端口分析器 [ERSPAN]）：Cisco ASR 1000 系列路由器可以捕获 2-7 层数据包数据，并通过第三层云路由到数据中心。相比于 IP Traffic Export，无需刀片服务，此解决方案即可提供完整的数据包可见性。
