思科®串行和异步高速WAN接口卡（HWIC）能够为Cisco 1800、2800和3800系列集成多业务路由器提供高度灵活的连接。这些HWIC能够帮助客户支持广域网汇聚、传统协议传输、控制台服务器和拨号接入服务器等应用。客户可以通过HWIC组合为常见网络问题制定经济有效的解决方案，例如远程网络管理、外部拨号调制解调器接入、低密度广域网汇聚、传统协议传输和高端口密度支持等。

思科系统®公司共提供五种串行和异步HWIC：

1. Cisco 1800/2800/3800系列4端口串行高速WAN接口卡（HWIC-4T） -- 四个高速串行端口(图 1, A)；
2. Cisco 1800/2800/3800系列4端口异步/同步高速WAN接口卡（HWIC-4A/S） -- 四个低速异步/同步端口(图 1, B)；
3. Cisco 1800/2800/3800系列8端口异步/同步高速WAN接口卡（HWIC-8A/S-232） -- 八个低速异步/同步端口，只对EIA-232(图 1, C)；
4. Cisco 1800/2800/3800系列8端口异步高速WAN接口卡（HWIC-8A） -- 八个异步EIA-232端口(图 1, D)
5. Cisco 1800/2800/3800系列16端口异步高速WAN接口卡（HWIC-16A） -- 十六个异步EIA-232端口(图 1, E)

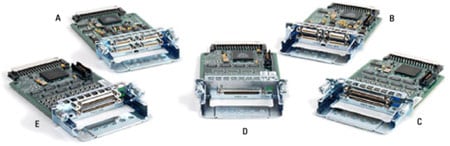

图1 串行与异步 HWIC

一般应用

这些高度灵活的接口卡支持多种重要的应用。

广域网汇聚

串行接口可用于从远程地点汇聚广域网连接。由于支持高达每端口8 Mbps的串行速度，4端口的串行高速WAN接口卡特别适用于中低密度的WAN汇聚 (图 2)。

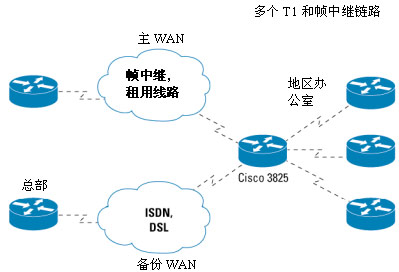

图2 广域网汇聚

传统协议传输

串行与同步/异步端口适用于在一个TCP/IP网络上传统的信息传输。这样能够合并若干种不同的网络(图 3)，从而避免针对每一种类型的网络使用专门昂贵的租用线路。Cisco IOS? 支持的传统协议包括：

• 系统网络架构 (SNA)和同步数据链路控制(SDLC)协议
• 二进制同步通信协议(Bisync)
• X.25 协议

图3 网络合并

控制台与终端服务器

异步端口提供了高度灵活的连接，允许通过TCP/IP网络访问EIA-232设备，从而实现了控制台或端口的带外管理，使网络操作人员能够从一个中央地点管理远程设备网络(图 4).

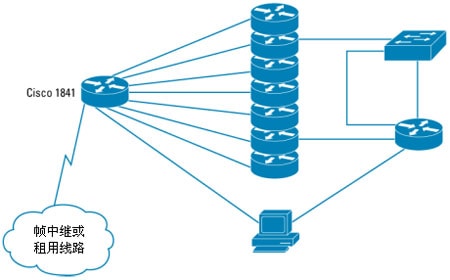

图4 从单个地点管理多种远程设备

拨号接入服务器

异步HWIC可连接到外置拨号调制解调器，从而可用作低密度的拨号接入服务器 (图 5)。

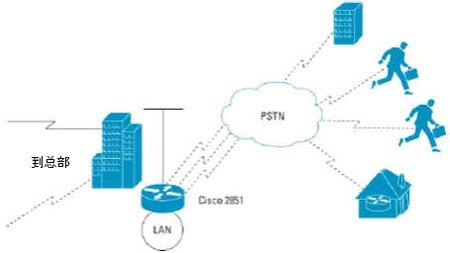

图5 拨号接入服务器

连接器与线缆

带有多种连接器与线缆的串行和异步HWIC可以提供高端口密度。表1–4 列出了连接器和线缆规格。

表1：连接器和线缆
HWIC	连接器	可用线缆
HWIC-4T，HWIC-4A/S	智能串行	见表2
HWIC-8A/S-232	高密度4端口连接器	见表3
HWIC-8A，HWIC-16A	高密度8端口连接器	高密度8端口EIA-232异步线缆 (CAB-HD8-ASYNC)
		高密度8端口异步线缆，带8个DB-25调制解调器连接器(CAB-HD8-KIT)

智能串行线缆

4端口串行高速WAN接口卡和4端口异步/同步高速WAN接口卡均有4个智能串行端口。这些端口与WIC-2T和 WIC-2A/S使用同样的连接器和线缆。

表2：HWIC-4T与HWIC-4A/S的智能串行线缆
产品编号	线缆类型	长度	连接器类型
CAB-SS-V35MT	V.35 DTE	10 ft (3m)	凸式
CAB-SS-V35FC	V.35 DCE	10 ft (3m)	凹式
CAB-SS-232MT	EIA/TIA-232 DTE	10 ft (3m)	凸式
CAB-SS-232FC	EIA/TIA-232 DCE	10 ft (3m)	凹式
CAB-SS-449MT	EIA/TIA-449 DTE	10 ft (3m)	凸式
CAB-SS-449FC	EIA/TIA-449 DCE	10 ft (3m)	凹式
CAB-SS-X21MT	X.21 DTE	10 ft (3m)	凸式
CAB-SS-X21FC	X.21 DCE	10 ft (3m)	凹式
CAB-SS-530MT	EIA/TIA-530 DTE	10 ft (3m)	凸式
CAB-SS-530AMT	EIA/TIA-530A DTE	10 ft (3m)	凸式
