产品概述Cisco 7600/Cisco® Catalyst® 6500系列Supervisor Engine 32为中小型企业、大型企业和电信运营商提供了业界领先的安全性、可用性和可管理性服务。此款路由控制引擎适用于需要为中小型局域网核心、分布和接入功能提供最长运行时间和高安全性的应用,以及大型企业LAN/WAN接入和电信运营商边缘应用。Supervisor Engine 32既支持所有现有的传统线卡模块和CEF-256的模块,也支持新应用,为目前的Cisco 7600和Cisco Catalyst 6500系列提供了投资保护。 Supervisor Engine 32配备了PFC3B(策略特性卡),提供了与Supervisor Engine 720相同的特性和服务。它具有两种上行链路选项:8端口千兆以太网小型可插拔(SFP)上行链路(图1)和2端口万兆以太网XENPAK上行链路(图2)。除这些模块化上行链路外,Supervisor Engine 32还包括一个用于简化网络管理的10/100/1000 RJ-45端口,以及两个USB 2.0端口,它们可使笔记本电脑能高速、安全、直接地接入网络,进行网络管理,还可凭借USB内存设备来简化软件下载。Supervisor Engine 32上的所有端口都可同时激活。 Cisco 7600/Cisco Catalyst 6500系列 Supervisor Engine 32 可以提供:

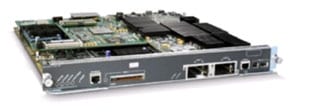

图1 配有8个千兆以太网端口和PFC3B的Supervisor Engine 32 图2 配有2个万兆以太网端口和PFC3B的Supervisor Engine 32 应用中小型LAN部署Supervisor Engine 32提供了安全性、高可用性和可管理性等增强服务,适用于中小型核心、分布层和简化的核心/分布层局域网部署。 企业局域网接入Supervisor Engine 32 可以为企业LAN接入提供很高的安全性、可用性和可管理性。因为采用了PFC3B,Supervisor Engine 32可以将 Supervisor Engine 720的智能服务拓展到接入层,同时提供适用于局域网接入的性价比。通过增强的上行链路密度(最多8个千兆以太网SFP端口)和对千兆思科EtherChannel 技术的支持,Supervisor Engine 32可以在不同楼层之间建立更多的上行链路和下行连接通道,并提高永续性。增强的上行链路带宽(最多2个万兆以太网XENPAK端口)可以进一步提高网络可扩展性,以支持需要大量带宽的应用,例如日常桌面备份、在线学习和视频广播。 电信运营商或企业边缘服务Supervisor Engine 32也适用于WAN边缘和城域以太网接入层。因为采用了PFC3B,Supervisor Engine 32可以将 Supervisor Engine 720的智能服务拓展到接入层,提供了端到端的架构和特性一致性。它还提供了先进的硬件加速IP服务,如多协议标签交换(MPLS)、IPv6、网络地址转换(NAT)、通用路由封装(GRE)隧道、ACL、速率限制和高级QoS,可帮助电信运营商构建具丰富功能的网络。Supervisor Engine 32的上行链路支持SRR,可对流量进行速率限制。 服务设备通过Cisco 7604/Cisco Catalyst 6504机箱,Supervisor Engine 32及最多三片服务模块相结合,即可形成了一个理想的服务设备。内容服务模块(CSM)和SSLVPN模块等服务模块可共同部署,以提供内容交换服务。此外,也可同时部署防火墙模块和入侵检测服务(IDS)模块,作为安全设备。在Supervisor Engine 32上提供GRE隧道功能的无线服务模块(WLSM)支持移动IP。这些高级的服务均可通过Supervisor Engine 32上集成的8端口千兆或2端口万兆以太网上行链路分布在网络当中。 特性和优势表1列出了Cisco 7600/Cisco Catalyst 6500系列系列Supervisor Engine 32的特性和优势。
注意:第一个软件版本并不能支持Supervisor Engine 32的所有特性。请参阅版本说明,了解最新的软件版本在支持不同特性方面的信息。网址是: http://www.cisco.com/univercd/cc/td/doc/product/lan/cat6000/relnotes/index.htm Supervisor Engine 32 的架构Supervisor Engine 32 将Supervisor Engine 720的智能服务拓展到了接入层,同时提供了适用于局域网接入、WAN边缘和城域以太网接入的性价比。
Supervisor Engine 32 的PFC3B和MSFC2A子卡可以提供下列功能:
|
