Cisco Catalyst 9136I シリーズ アクセス ポイント スタートアップガイド
Table of Contents
Cisco Catalyst 9136I シリーズ アクセスポイント
Cisco Catalyst 9136I シリーズ
アクセスポイント
Cisco Catalyst 9136I シリーズ ワイヤレスアクセスポイントについて
このマニュアルについて
このガイドでは、Cisco Catalyst 9136I シリーズ アクセス ポイントの設置手順と、その設定に役立つリソースへのリンクを提供します。また、取り付け手順およびトラブルシューティング情報も含まれています。
Cisco Catalyst 9136I シリーズ ワイヤレスアクセスポイントについて
Cisco Catalyst 9136I シリーズ ワイヤレス アクセス ポイント は、トライバンド（2.4 GHz、5 GHz、6 GHz）のエンタープライズ 802.11ax（Wi-Fi 6）AP です。この AP には、統合型アンテナが搭載されたモデルがあり、2.4 GHz、5 GHz、および 6 GHz の帯域を使用するように設計されています。この AP シリーズは、4K や 8K ビデオ、高密度かつ高解像度のコラボレーション アプリケーション、完全なワイヤレスオフィス、Internet-of-Things（IoT）などの高度なアプリケーションに確実なパフォーマンスをもたらす、全体的な High Density Experience（HDX）をサポートしています。この AP は、主要な 802.11ax および 802.11ac クライアントとの完全な相互運用性とともに、他の AP とコントローラが混在する導入をサポートします。これらの AP は、統合型のセキュリティ、復元力、運用の柔軟性を提供し、さらにネットワーク インテリジェンスを向上させます。
AP の機能および仕様をすべて網羅したリストは、次の URL にある「Cisco Catalyst 9136I シリーズ アクセスポイント データシート」に記載されています。
https://www.cisco.com/c/en/us/products/collateral/wireless/catalyst-9100ax-access-points/nb-06-cat-9130-ser-ap -ds-cte-en.html
Cisco Catalyst 9136I シリーズ ワイヤレス アクセスポイントの機能
C9136I シリーズ アクセスポイントはワイヤレス コントローラベースの製品で、次をサポートします。
Bluetooth Low Energy（BLE）、Zigbee、Thread、およびその他のマルチプロトコル 802.15.4 デバイスは、Omni IoT 無線を使用します。
■
2.4 GHz 帯域、5 GHz 帯域、および 6 GHz 帯域に対応する、全方向性の統合型内蔵アンテナ。
■スキャン無線は、2 つの 2.4 GHz/5 GHz/6 GHz アンテナを使用します。
■アップリンクおよびダウンリンク対応マルチユーザー MIMO（MU-MIMO）テクノロジー。
■アップリンクとダウンリンクの両方に対する直交周波数分割多元接続（OFDMA）ベースのスケジューリング。
–100/1000/2500/5000 マルチギガビット イーサネット（RJ-45）X 2
–RJ-45 を使用した RS-232 コンソールインターフェイス
–リカバリプッシュボタン（部分的または完全なシステム設定のリカバリが可能）
■Bluetooth Low Energy（BLE）無線技術を取り入れたことで、ロケーション追跡や経路案内など IoT 向けの用途にも利用できます。
■インテリジェントキャプチャはネットワークを調査して、Cisco DNA Center に詳細な分析を提供します。
■空間の再利用（Basic Service Set（BSS）カラーリング）により、AP とそのクライアントは BSS を区別し、同時伝送数を増やすことができます。
■ターゲット起動時間（TWT）という省電力モードにより、クライアントはスリープ状態を維持し、あらかじめスケジュールされた（ターゲット）時間にのみ起動して AP とデータを交換します。これにより、バッテリ駆動のデバイスのエネルギーを大幅に節約できます。
■Cisco Digital Network Architecture（DNA）のサポートにより、Cisco DNA Spaces、Apple FastLane、および Cisco Identity Services Engine が実現します。
■カバレッジエリア内でデータレートが最速の AP にクライアントデバイスがアソシエートすることを保証する、最適化された AP ローミング。
■160 MHz チャネルをサポートするように強化された Cisco CleanAir テクノロジー。CleanAir は 20、40、80、160 MHz 幅のチャネルに予防的な高速スペクトルインテリジェンスを提供します。これにより、無線干渉に起因するパフォーマンス問題に対処できます。
AP は Lightweight 展開をサポートします（Cisco ワイヤレスコントローラを使用）。AP では、次の動作モードもサポートされます。
■ローカルモード：これはシスコ AP のデフォルトモードです。このモードでは、AP はクライアントにサービスを提供します。
ローカルモードでは、AP は、Cisco WLC 接続用に 2 個の CAPWAP トンネルを作成します。1 つは管理用で、他方はデータトラフィック用です。これは中央スイッチングと呼ばれます。データトラフィックが AP からコントローラにスイッチング（ブリッジ）され、そこからルーティングされるためです。
■FlexConnect モード：FlexConnect モード（以前の HREAP）では、データトラフィックはローカルにスイッチングされ、コントローラには送信されません。このモードでは、シスコの AP は自律 AP のように動作しますが、Cisco WLCによって管理されます。ここでは、コントローラへの接続が失われても、AP は機能し続けることができます。
■サイト調査またはモニタモード：このモードでは、指定したシスコ AP がクライアントとインフラストラクチャ間のデータトラフィックの処理から除外されます。AP はロケーションベースサービス（LBS）、不正 AP 検出、および侵入検知（IDS）の専用センサーとして機能します。
AP がモニターモードの場合、AP は電波をアクティブにモニターし、通常はクライアントにサービスを提供しません。
■スニファモード：このモードでは、AP は指定したチャネルで無線キャプチャを開始します。アクセスポイントは、そのチャネル上のクライアントからのすべてのパケットを取得し、AiroPeek または Wireshark（IEEE 802.11 無線 LAN のパケットアナライザ）を実行するリモートマシンに転送します。これには、タイムスタンプ、信号強度、パケットサイズなどの情報が含まれます。
（注） スニファモードでは、データの送信先サーバーが、ワイヤレスコントローラ管理 VLAN と同じ VLAN 上にあることが必要です。そうでないと、エラーが表示されます。
AP のモデル番号と規制ドメイン
使用している AP モデルがお客様の国で認可されているかどうかを確認する必要があります。認可状況および特定の国に対応する規制ドメインを確認するには、 http://www.cisco.com/go/aironet/compliance を参照してください。すべての規制ドメインで認可されているわけではありません。認可され次第、このコンプライアンスのリストが更新されます。
アンテナおよび無線
C9136I シリーズ アクセス ポイントの構成は次のとおりです。

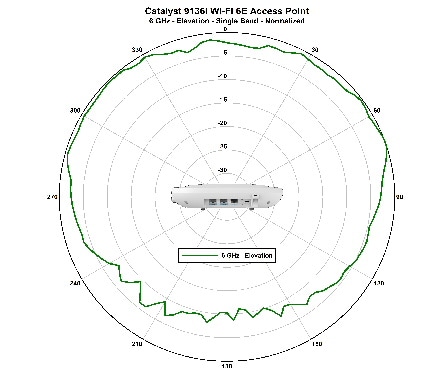

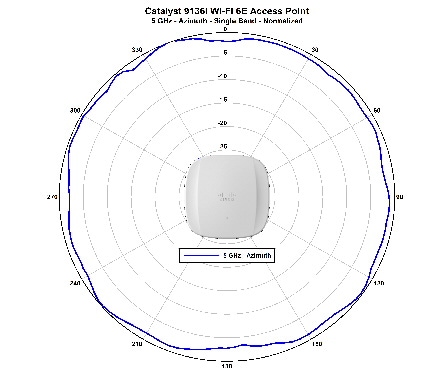

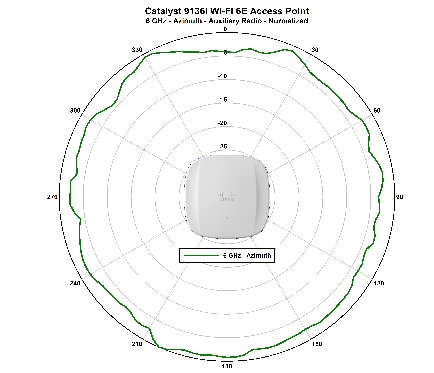

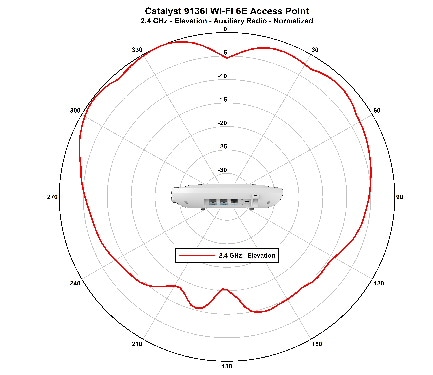

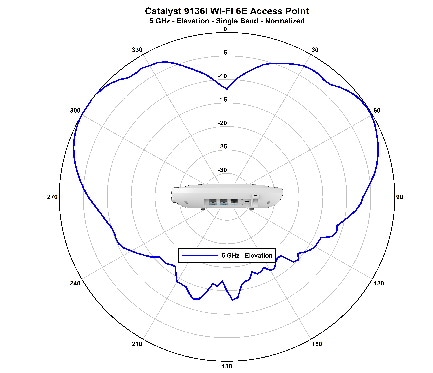

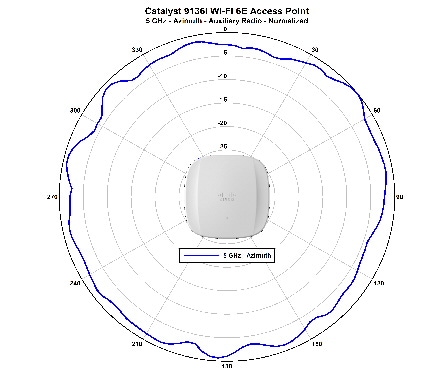

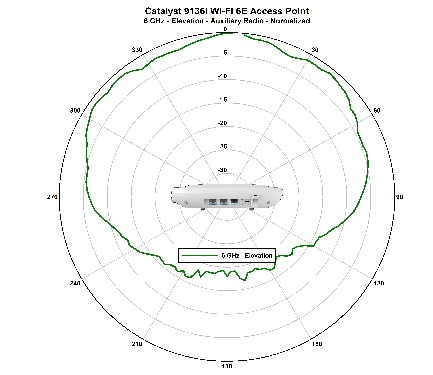

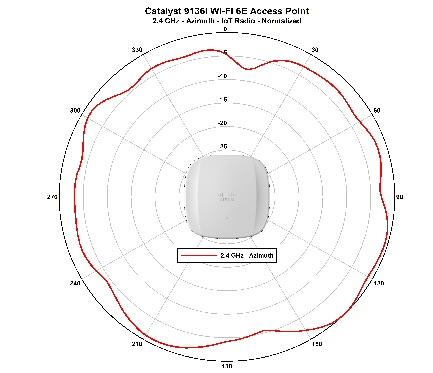

内部アンテナ

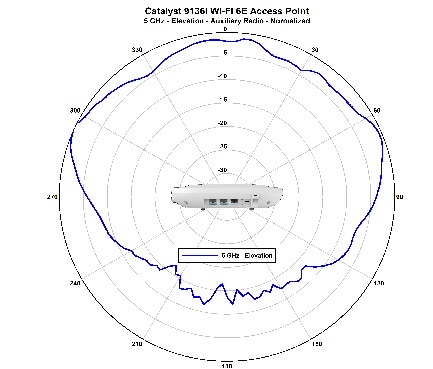

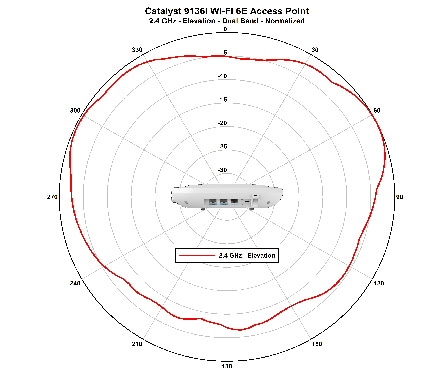

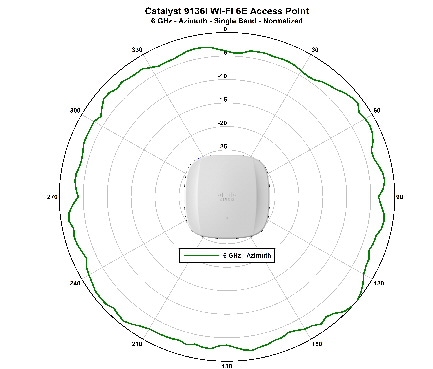

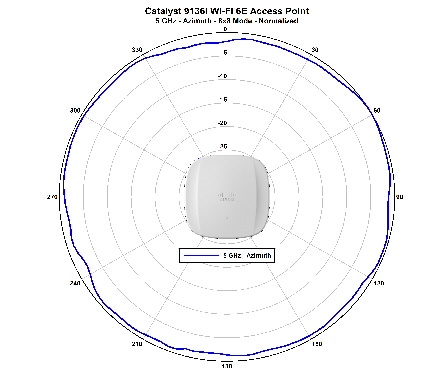

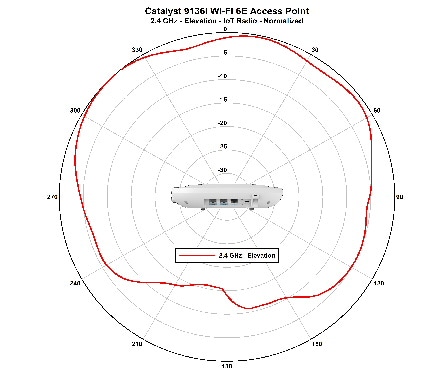

C9136I モデル（C9136I-x）には、専用の 2.4 GHz 無線と 5 GHz 無線を備えた 4 つの内部デュアルバンドアンテナ、専用の 5 GHz 無線を備えた 4 つの内部シングルバンドアンテナ、専用の 6 GHz 無線を備えた 4 つの内部シングルバンドアンテナ、専用の 2.4 GHz IOT 無線を備えた 1 つの内部シングルバンドアンテナ、専用の 2.4 GHz 無線と 5 GHz AUX 無線を備えた 1 つのデュアルバンドアンテナ、ならびに専用の 2.4 GHz、5 GHz、および 6 GHz の AUX 無線を備えた 2 つのトライバンドアンテナが搭載されています。
安全上の注意事項
次の安全についての警告の翻訳は、ご使用のアクセス ポイントに付属の、安全についての警告の翻訳済みマニュアルに含まれています。この翻訳された警告は、Cisco.com から入手できる『Translated Safety Warnings for Cisco Catalyst Access Points』にも含まれています。
開梱

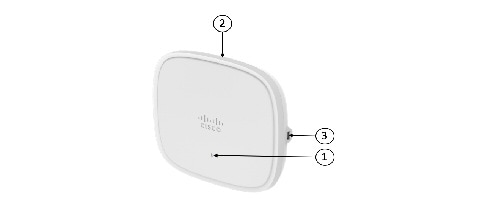

AP の図、ポート、およびコネクタ
AP の設置の準備
アクセス ポイント の取り付けおよび展開の前に、サイト調査を実施（またはサイト計画ツールを使用）することにより、アクセス ポイント の最適な設置場所を判断することが推奨されます。
ご使用のワイヤレスネットワークについて次の情報を知っておく必要があります。
■アクセスポイントの取り付けオプション：吊り天井の下面、水平面、またはデスクトップ。
（注） 吊り天井の上面にアクセス ポイントを取り付けることもできますが、取り付け用部品を追加購入する必要があります。詳細については、アクセスポイントの取り付けを参照してください。
設置前の設定
次に、アクセス ポイントの設置と初期操作が正常に行われるように設計した手順を説明します。この手順は任意です。
（注） 設置前の設定は、オプションの手順です。ネットワークコントローラが適切に設定されている場合は、アクセス ポイントを最終位置に取り付けて、そこからネットワークに接続することができます。詳細については、ワイヤレスネットワークへのアクセスポイントの配置を参照してください。
設置前の設定 に、設置前の設定を示します。

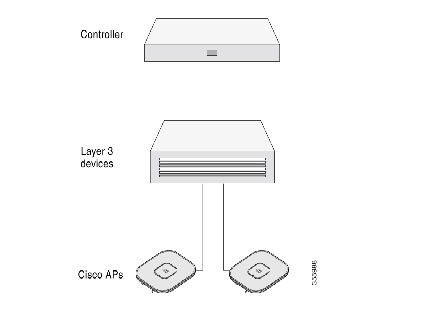

Cisco Catalyst 9800 シリーズ ワイヤレス コントローラ DS ポートがネットワークに接続されていることを確認します。該当するCisco Catalyst 9800 シリーズ ワイヤレス コントローラガイドの説明に従って、CLI の手順、または Web ブラウザインターフェイスの手順を使用します。
- アクセス ポイントに、Cisco Catalyst 9800 シリーズ ワイヤレス コントローラ管理および AP マネージャインターフェイスへのレイヤ 3 接続が存在することを確認します。
- アクセス ポイントが接続するスイッチを設定します。詳細については、使用しているリリースの『Cisco Catalyst 9800 Series Wireless Controller Configuration Guide』を参照してください。
- 新しいアクセス ポイントが常に接続できるよう、Cisco Catalyst 9800 シリーズ ワイヤレス コントローラをマスターとして設定します。
- ネットワーク上で DHCP が有効であることを確認します。アクセス ポイントは、DHCP を介して IP アドレスを受信する必要があります。
（注） 802.11ax Cisco AP は、デフォルトルータ（ゲートウェイ）が DHCP サーバー上に設定されており（AP が自身のゲートウェイ IP アドレスを受け取れるようにする）、ゲートウェイ ARP が解決される場合のみ、DHCP サーバーから IP アドレスが割り当てられます。
- CAPWAP UDP ポートがネットワーク内でブロックされないようにします。
- アクセス ポイントは、コントローラの IP アドレスを検出できる必要があります。これには、DHCP、DNS、または IP サブネットブロードキャストを使用します。このガイドでは、コントローラの IP アドレスを提供する DHCP 方式について説明します。その他の方式については、製品マニュアルを参照してください。詳細については、 DHCP オプション 43 の設定 も参照してください。
（注） アクセス ポイントには、イーサネットポートがトラフィックのボトルネックにならないように、マルチギガビット イーサネット（5Gpbs）リンクが必要です。
- アクセス ポイントに電力を供給します。を参照してください。
- アクセス ポイントがコントローラに接続しようとすると、LED が緑色、赤色、消灯の順に切り替わります。この動作は、最大で 5 分間続きます。
（注） アクセス ポイントが 5 分を超えてもこのモードのままの場合、アクセス ポイントはマスター Cisco Catalyst 9800 シリーズ ワイヤレス コントローラを検出できません。アクセス ポイントとCisco Catalyst 9800 シリーズ ワイヤレス コントローラとの接続をチェックし、いずれも同じサブネット上にあることを確認します。
- アクセス ポイントがシャットダウンした場合は、電源をチェックします。
- アクセス ポイントはCisco Catalyst 9800 シリーズ ワイヤレス コントローラを検出したあと、アクセス ポイントのコードのバージョンとCisco Catalyst 9800 シリーズ ワイヤレス コントローラのコードのバージョンが異なる場合に、新しいオペレーティング システムコードのダウンロードを試みます。この動作中は、ステータス LED が青色に点滅します。
- オペレーティングシステムのダウンロードに成功すると、アクセス ポイントがリブートします。
- 必要に応じてアクセス ポイントを設定します。コントローラの CLI、コントローラの GUI、または Cisco Prime Infrastructure を使用して、アクセスポイント固有の 802.11ax ネットワーク設定をカスタマイズします。
- 設置前の設定に成功すると、ステータス LED が緑色になり、通常の動作を示します。アクセス ポイントを接続解除して、ワイヤレスネットワーク上の配置予定場所に取り付けます。
- AP が通常の動作を示さない場合、電源を切り、設置前の設定を繰り返します。
アクセスポイントの取り付け
Cisco Catalyst 9136I シリーズ アクセス ポイントは、吊り天井、硬い天井または壁面、配電盤またはネットワーク ボックス、吊り天井の上など、さまざまな構成で設置できます。
アクセス ポイントの取り付け方法については、次の URL にアクセスして参照してください。
http://www.cisco.com/c/en/us/td/docs/wireless/access_point/mounting/guide/apmount.html
AP を取り付けるためのブラケットとクリップ に、AP でサポートされている標準取り付け用部品を記載します。
|
3.サードパーティ製の「タイル内」取り付けオプションを使用することもできます。詳細については、Cisco.com（https://www.cisco.com/c/en/us/products/collateral/wireless/catalyst-9100ax-access-points/nb-06-cat-9130-ser-ap-ds-cte-en.html）で入手可能なアクセス ポイント データ シートを参照してください。 |
取り付けブラケットからはずれる可能性がある場所に AP を取り付けるときは、AP の背面のロックの掛け金（AP のブラケットへのロック 参照）を使用して、ブラケットにロックします。
アクセス ポイントへの電源供給
AP は次のものを使用して、Power-over-Ethernet（PoE）によってのみ電源供給できます。
■802.3bt：802.3bt 準拠のスイッチポートまたは Cisco Power Injector AIR-PWRINJ7=
■Cisco Universal PoE（Cisco UPOE）
■802.3at（PoE+）：802.3at（30.0 W）準拠のスイッチポート
■802.3af：802.3af（15.4 W）準拠のスイッチポート
（注） 802.3af を使用すると、すべての無線がオフになります。イーサネットポートが 1 GbE にダウングレードされ、USB ポートがシャットオフされます。
■デュアル PoE ヒットレス冗長電源機能をサポートしています。
冗長 Power Over Ethernet
AP では、両方の 5 GbE ポートで PoE 電源入力がサポートされます。この機能によって、受電ポートで停電が発生したときに AP がヒットレスフェールオーバーをサポートできるようになります。PoE が両方のポートに存在する場合、一方のポートだけが電力を得て、もう一方はスタンバイモードになります。アクティブな PoE ポートに障害が発生した場合、AP はヒットレス遷移でスタンバイポートに切り替わります。
両方の PSE ポートが同じタイプ（つまり、802.3at x2 または 802.3bt x2）である場合、ヒットレスフェールオーバーは正しく機能します。この構成では、スイッチベースの PSE ポートとパワーインジェクタを使用できます。
（注） デュアル PoE 動作には、均一な電源入力が必要です。いずれかの PoE ポートで電力が低下すると、AP が再起動することがあります。60 W を提供する UPoE は、すべての無線がアクティブなすべての空間ストリームで動作し、イーサネット速度が完全な 5G モードで動作することを保証するために推奨されます。2 つのポートでの電力不足による AP の再起動を回避するには、1 つのイーサネットポートのみを使用して AP に給電します。
アクセスポイントの設定と配置
この項では、アクセス ポイントをコントローラに接続する方法を説明します。設定プロセスはコントローラで実行するので、詳細については、『Cisco Wireless Controller Configuration Guide』を参照してください。
コントローラ検出プロセス
- アクセス ポイントの名前にスペースが含まれていると、コントローラの CLI を使用してアクセス ポイントを編集したり、クエリーを送信したりすることができません。
- コントローラが現在の時刻に設定されていることを確認してください。コントローラをすでに経過した時刻に設定すると、その時刻には証明書が無効である可能性があり、アクセス ポイントがコントローラに join できない場合があります。
アクセスポイントをネットワークでアクティブにするには、コントローラがそのアクセスポイントを検出する必要があります。アクセス ポイントでは、次のコントローラ ディスカバリ プロセスをサポートしています。
■ローカルに保存されたコントローラ IP アドレスディスカバリ：以前に アクセス ポイント がコントローラに接続されていた場合、第 1、第 2、第 3 のコントローラの IP アドレスがアクセス ポイントの不揮発性メモリに保存されます。今後の展開用にアクセス ポイントにコントローラの IP アドレスを保存するこのプロセスは、「プライミングアクセス ポイント」と呼ばれます。プライミングの詳細については、設置前の設定を参照してください。
■DHCP サーバーディスカバリ：この機能では、DHCP オプション 43 を使用してアクセス ポイントにコントローラの IP アドレスを提供します。Cisco スイッチは、この機能に通常使用される DHCP サーバーオプションをサポートします。DHCP オプション 43 の詳細については、DHCP オプション 43 の設定を参照してください。
■DNS ディスカバリ：アクセス ポイント はお客様のドメインネームサーバー（DNS）を介してコントローラを検出できます。アクセス ポイントでこれを実行するには、CISCO-CAPWAP-CONTROLLER.localdomain への応答としてコントローラの IP アドレスを返すよう、DNS を設定する必要があります。ここで、localdomain は アクセス ポイント ドメイン名です。CISCO-CAPWAP-CONTROLLER を設定することにより、お客様の既存の環境で下位互換性が実現します。アクセス ポイントは、DHCP サーバーから IP アドレスと DNS の情報を受信すると、DNS に接続して CISCO-CAPWAP-CONTROLLER.localdomain を解決します。DNS からコントローラの IP アドレスのリストを受信すると、アクセス ポイントはコントローラに検出要求を送信します。
ワイヤレスネットワークへのアクセスポイントの配置
アクセス ポイントを取り付けたあとは、次の手順に従ってアクセスポイントをワイヤレスネットワークに配置します。
アクセス ポイントを接続して電源を入れます。
- アクセス ポイントの LED を確認します（LED のステータスについては、アクセスポイントの LED の確認を参照してください）。
- アクセス ポイントの電源を入れると、電源投入シーケンスが開始されたことをアクセス ポイントの LED で確認できます。電源投入シーケンスに成功すると、検出および接続プロセスが開始されます。このプロセスの間、LED は緑色、赤色、オフの順序で点滅します。アクセス ポイントがコントローラに接続すると、クライアントが関連付けられていない場合は LED が緑色になり、1 つ以上のクライアントが関連付けられている場合は青色になります。
- LED が点灯していない場合は、おそらくアクセス ポイントに電源が供給されていません。
- LED が 5 分以上順次点滅している場合、アクセス ポイントは第 1、第 2、および第 3 のCisco Catalyst 9800 シリーズ ワイヤレス コントローラを検出できていません。アクセス ポイントとCisco Catalyst 9800 シリーズ ワイヤレス コントローラの接続をチェックし、アクセス ポイントとCisco Catalyst 9800 シリーズ ワイヤレス コントローラが同じサブネット上にあること、または、アクセス ポイントに第 1、第 2、および第 3 のCisco Catalyst 9800 シリーズ ワイヤレス コントローラに戻るルートが存在することを確認します。また、アクセス ポイントがCisco Catalyst 9800 シリーズ ワイヤレス コントローラと同じサブネット上にない場合は、アクセス ポイントと同じサブネットに DHCP サーバーが正しく設定されていることを確認します。詳細については、 DHCP オプション 43 の設定 を参照してください。
- Cisco Catalyst 9800 シリーズ ワイヤレス コントローラがマスターにならないように再設定します。
アクセスポイントの LED の確認
アクセス ポイントのステータス LED の位置を、 9136AXI モデルの前面 に示します。
（注） LED ステータスの色は、装置ごとに色の強さおよび色彩が若干異なります。これは、LED メーカーの仕様の正常な範囲内であり、障害ではありません。ただし、LED の強さはコントローラから変更できます。
アクセス ポイントのステータス LED はさまざまな状態を示します。 LED が示すステータス に詳細を示します。
使用および設定に関するその他のガイドライン
Mode ボタンの使用

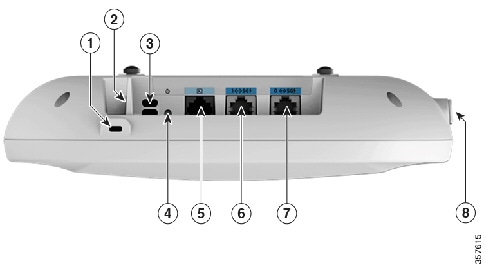

Mode ボタン（C9136I モデル の上面のポートとコネクタ を参照）を使用して、以下の操作を行うことができます。
■すべてのコンフィギュレーション ファイルを含む、AP の内部ストレージをクリアします。
Mode ボタンを使用するには、AP の起動サイクル中に、アクセス ポイント上の Mode ボタンを押したままにします。AP コンソールに秒カウンタが表示されるまで待ちます。Mode ボタンが押された秒数がカウンタに表示されると、AP のステータス LED が赤色の点滅に変わります。実行されるアクション
■AP を工場出荷時の初期状態にリセットするには、Mode ボタンを押し、20 秒が経過する前にボタンを放します。AP のコンフィギュレーション ファイルがクリアされます。
これにより、パスワード、WEP キー、IP アドレス、SSID を含め、構成時のすべての設定が工場出荷時の初期状態にリセットされます。
■すべてのコンフィギュレーション ファイルを含め、AP の内部ストレージをクリアするには、Mode ボタンを 20 秒以上（60 秒未満）押したままにします。
（注） Mode ボタンを 30 秒以上（60 秒未満）押すと、AP が工場出荷時設定にリセットされる際に FIPS モードフラグもクリアされます。FIPS フラグを設定すると、コンソールアクセスが無効になります。
Cisco コントローラへのアクセス ポイント参加プロセスのトラブルシューティング
（注） C9136I AP をサポートするには、『Cisco Wireless Solutions Software Compatibility Matrix』に記載されているように、コントローラでコントローラ ソフトウェア リリース IOS-XE 17.7.1 以降が実行されていることを確認します。
アクセスポイントがコントローラへの接続を失敗する理由として、RADIUS の認可が保留の場合、コントローラで自己署名証明書が有効になっていない場合、アクセス ポイントとコントローラ間の規制ドメインが一致しない場合など、多くの原因が考えられます。
コントローラソフトウェアの利用により、CAPWAP 関連のすべてのエラーを syslog サーバーに送信するようにアクセス ポイントを設定できます。すべての CAPWAP エラーメッセージは syslog サーバー自体から表示できるので、コントローラでデバッグコマンドを有効にする必要はありません。
アクセス ポイントからの CAPWAP 接続要求を受信するまで、コントローラではアクセス ポイントの状態は維持されません。したがって、特定のアクセス ポイントからの CAPWAP 検出要求が拒否された理由を判断することは難しい場合があります。コントローラで CAPWAP デバッグコマンドを有効にせずにこのような接続問題のトラブルシューティングを行えるよう、コントローラでは検出メッセージを送信してきたすべてのアクセス ポイントの情報を収集し、正常に接続したアクセス ポイントの情報を維持します。
コントローラは、CAPWAP discovery request を送信してきた各アクセス ポイントについて、join 関連のすべての情報を収集します。収集は、アクセス ポイントから最初に受信した discovery メッセージから始まり、コントローラからアクセス ポイントに送信された最後の設定ペイロードで終わります。
コントローラが最大数のアクセス ポイントの join 関連情報を維持している場合、それ以上のアクセス ポイントの情報は収集されません。
デフォルトでは、1 つのアクセス ポイントからすべての syslog メッセージが IP アドレス 255.255.255.255 に送信されます。
DHCP サーバーで syslog サーバーの IP アドレスをアクセス ポイントに返すよう設定することもできます。サーバー上でオプション 7 を使用します。それにより、アクセス ポイントではすべての syslog メッセージがこの IP アドレスへ送信されるようになります。
アクセス ポイントが最初にコントローラに接続される際に、コントローラはグローバルな syslog サーバーの IP アドレス（デフォルトは 255.255.255.255）をアクセス ポイントに送信します。その後、IP アドレスが次のいずれかのシナリオで上書きされるまで、アクセス ポイントはすべての syslog メッセージをこの IP アドレスに送信します。
■アクセス ポイントは同じコントローラに接続されたままで、コントローラ上のグローバル syslog サーバーの IP アドレスの設定が config ap syslog host global syslog_server_IP_address コマンドを使用して変更されました。この場合、コントローラは新しいグローバル syslog サーバーの IP アドレスをアクセス ポイントに送信します。
■アクセス ポイントは同じコントローラに接続されたままで、特定の syslog サーバーの IP アドレスが config ap syslog host specific Cisco_AP syslog_server_IP_address コマンドを使用してコントローラ上のアクセス ポイントに対して設定されました。この場合、コントローラは新しい特定の syslog サーバーの IP アドレスをアクセス ポイントへ送信します。
■アクセス ポイントはコントローラから接続を切断されており、別のコントローラに接続されています。この場合、新しいコントローラはそのグローバル syslog サーバーの IP アドレスをアクセス ポイントに送信します。
■新しい syslog サーバーの IP アドレスが既存の syslog サーバーの IP アドレスを上書きするたびに、古いアドレスは固定記憶域から消去され、新しいアドレスがそこに保存されます。アクセス ポイントがその syslog サーバーの IP アドレスに到達できれば、アクセス ポイントはすべての syslog メッセージを新しい IP アドレスに送信するようになります。
アクセス ポイントの syslog サーバーを設定して、アクセス ポイントの接続情報をコントローラの CLI 以外では表示しないようにできます。
コントローラベースの導入に関する重要な情報
C9136I シリーズ アクセス ポイントを使用する場合は、次のガイドラインに留意してください。
■アクセス ポイントは Cisco ワイヤレスコントローラとのみ通信できます。
■アクセス ポイントは、無線ドメインサービス（WDS）をサポートしていないので、WDS デバイスとは通信できません。ただし、アクセス ポイントがコントローラに接続すると、コントローラが WDS に相当する機能を果たします。
■CAPWAP はレイヤ 2 をサポートしていません。アクセス ポイントでは、レイヤ 3、DHCP、DNS、または IP サブネットのブロードキャストを使用して IP アドレスを取得し、コントローラを検出する必要があります。
■アクセス ポイントのコンソール ポートは、モニタリングおよびデバッグ用に有効になっています。アクセス ポイントがコントローラに接続すると、すべてのコンフィギュレーション コマンドが無効になります。
DHCP オプション 43 の設定
DHCP オプション 43 を使用すると、コントローラの IP アドレスのリストがアクセス ポイントに提供されるため、アクセスポイントがコントローラを検出し、コントローラに接続できるようになります。
次に、Cisco Catalyst Lightweight アクセス ポイントで使用する Windows 2003 Enterprise DHCP サーバーでの DHCP オプション 43 の設定例を示します。他の DHCP サーバーの実装については、DHCP オプション 43 の設定に関する製品マニュアルを参照してください。オプション 43 では、コントローラ管理インターフェイスの IP アドレスを使用する必要があります。
（注） DHCP オプション 43 では、1 つの DHCP プールを 1 種類のアクセス ポイントだけに割り当てることができます。アクセス ポイントの種類別に、異なる DHCP プールを設定する必要があります。
C9136I シリーズ アクセス ポイントでは、DHCP オプション 43 に Type-Length-Value（TLV）形式を使用します。DHCP サーバーは、アクセス ポイントの DHCP ベンダークラス ID（VCI）文字列（DHCP オプション 43）に基づいてオプションを返すようにプログラミングされている必要があります。C9136I シリーズ アクセス ポイントの VCI 文字列は、次のとおりです。
■値：16 進数で順番にリストされている WLC 管理インターフェイスの IP アドレス
組み込みの Cisco IOS DHCP サーバーに DHCP オプション 43 を設定する手順は、次のとおりです。
Cisco IOS の CLI でコンフィギュレーション モードに切り替えます。
network <IP Network> <Netmask>
default-router <Default router>
<pool name> is the name of the DHCP pool, such as AP9136I
<IP Network> is the network IP address where the controller resides, such as 10.0.15.1
<Netmask> is the subnet mask, such as 255.255.255.0
<Default router> is the IP address of the default router, such as 10.0.0.1
<DNS Server> is the IP address of the DNS server, such as 10.0.10.2
hex string には、次の TLV 値を組み合わせて指定します。
たとえば、管理インターフェイスの IP アドレス 10.126.126.2 および 10.127.127.2 を持ったコントローラが 2 つあるとします。型は、f1（16 進数）です。長さは、2 * 4 = 8 = 08（16 進数）です。IP アドレスは、0a7e7e02 および 0a7f7f02 に変換されます。文字列を組み合わせて、f1080a7e7e020a7f7f02 と指定します。DHCP スコープに追加される Cisco IOS のコマンドは、option 43 hex f1080a7e7e020a7f7f02 となります。
FAQ
802.11ax とは?
EEE 802.11ax 規格（別名 High-Efficiency Wireless（HEW））または Wi-Fi 6 は、802.11ac を再構成した規格であり、通常の環境ではより優れたエクスペリエンスを実現し、4K または 8K ビデオ、高密度高精度のコラボレーション アプリケーション、オールワイヤレスオフィス、IoT などの高度なアプリケーションでも、安定した性能を発揮できます。802.11ax では 2.4 GHz と 5 GHz の両方の帯域を使用するように設計されている点が、これまでの標準規格とは異なります。
Cisco Multigigabit Ethernet とは何ですか。
Cisco Multigigabit Ethernet（mGig）は、Cisco Catalyst 9136I シリーズ アクセス ポイントでも使用できるシスコ独自の革新テクノロジーです。802.11ax および新しいワイヤレスアプリケーションの人気が高まるにつれて、ワイヤレスデバイスではますます多くのネットワーク帯域幅が必要とされています。そのため、すべてのケーブル インフラストラクチャで 1 Gbps を超える速度をサポートするテクノロジーが必要になっています。Cisco Multigigabit テクノロジーは、従来のカテゴリ 5e ケーブルまたはそれ以上で 1 ～ 10 Gbps の帯域幅速度を達成するためのものです。C9136I AP は、各イーサネットアップリンクで mGig を使用して最大 5 Gbps をサポートします。
詳細については、シスコのマルチギガビット テクノロジー（ https://www.cisco.com/c/en/us/solutions/enterprise-networks/catalyst-multigigabit-switching/index.html ）を参照してください。
関連資料
Cisco Catalyst 9136I シリーズ アクセス ポイントのすべてのユーザー マニュアルは、次の URL から入手できます。
http://www.cisco.com/c/ja_jp/support/wireless/catalyst-9130ax-series-access-points/tsd-products-support-series-home.html
アクセス ポイントを設定してワイヤレスネットワークに導入する際のガイドラインについては、次の資料を参照してください。
■次の URL にある『Cisco Catalyst 9130 シリーズ アクセスポイント導入ガイド』
http://www.cisco.com/c/ja_jp/products/collateral/wireless/catalyst-9100ax-access-points/deployment-guide-c07-743490.html
■次の URL にある Cisco 9800 ワイヤレス コントローラ コンフィギュレーションガイド。
https://www.cisco.com/c/ja_jp/support/wireless/catalyst-9800-series-wireless-controllers/products-installation-and-configuration-guides-list.html
適合宣言および規制に関する情報
この項では、Cisco Catalyst 9136I シリーズ アクセスポイントに関する適合宣言および規制情報を示します。次の URL で詳細情報を参照できます。
www.cisco.com/go/aironet/compliance
製造業者による連邦通信委員会への適合宣言
170 West Tasman Drive
San Jose, CA 95134-1706
USA
このデバイスは、Part 15 の規定に適合しており、動作は次の 2 つの条件を前提としています。
1. このデバイスによって、有害な干渉が発生することはない。
2. このデバイスは、予想外の動作を引き起こす可能性のある干渉も含め、すべての干渉を受け入れなければならない。
この機器は、FCC 規定の Part 15 に基づくクラス B デジタルデバイスの制限に準拠していることがテストによって確認済みです。制限は、住宅地で機器を使用した場合に有害な干渉が起きないようにするための、一定の保護を目的としたものです。この機器は無線周波エネルギーを生成、使用、および放射するため、指示に従わずに取り付けたり使用したりした場合は、有害な干渉を発生させるおそれがあります。ただし、説明書に従った場合にも、干渉が起きないことを保証するものではありません。この機器によってラジオやテレビの受信に干渉が発生する場合は（機器の電源をオン/オフすることで確認できます）、次のいずれかの方法で干渉をなくすようにしてください。
■受信装置が接続されている回路とは別の回路のコンセントに機器を接続する。
本デバイスは、FCC 規則 Part 15 に準拠しています。次の 2 つの条件に従って動作するものとします。（1）本デバイスが有害な干渉を発生することはありません。また、（2）本デバイスは、望ましくない動作を引き起こす可能性のある干渉を含む、すべての干渉を受け入れなければなりません。
このデバイスとアンテナは、他のアンテナまたはトランスミッタと同じ場所に設置したり、同時に操作したりすることはできません。米国/カナダ市場で販売されている製品は、チャネル 1 ～ 11 のみが操作可能です。他のチャンネルの選択はできません。
FCC 規制により、このデバイスの操作は屋内での使用のみに限定されています。このデバイスの操作は、石油プラットフォーム、車、列車、船舶、および航空機では禁止されています。ただし、このデバイスの操作は、10,000 フィート以上を飛行する大型航空機で許可されています。
無人航空機システムの制御または無人航空機システムとの通信のために 5.925 ～ 7.125 GHz 帯域でトランスミッタを操作することは禁止されています。
VCCI に関する警告（日本）
Cisco Catalyst アクセスポイントの使用に関するガイドライン（日本の場合）
この項では、日本で Cisco Catalyst アクセス ポイントを使用する際に干渉を防ぐためのガイドラインを示します。このガイドラインは、日本語と英語で提供されています。
English Translation
This equipment operates in the same frequency bandwidth as industrial, scientific, and medical devices such as microwave ovens and mobile object identification (RF-ID) systems (licensed premises radio stations and unlicensed specified low-power radio stations) used in factory production lines.
1. Before using this equipment, make sure that no premises radio stations or specified low-power radio stations of RF-ID are used in the vicinity.
2. If this equipment causes RF interference to a premises radio station of RF-ID, promptly change the frequency or stop using the device; contact the number below and ask for recommendations on avoiding radio interference, such as setting partitions.
3. If this equipment causes RF interference to a specified low-power radio station of RF-ID, contact the number below.
ステートメント 371：電源ケーブルおよび AC アダプタ
English Translation
When installing the product, please use the provided or designated connection cables/power cables/AC adaptors. Using any other cables/adaptors could cause a malfunction or a fire. Electrical Appliance and Material Safety Law prohibits the use of UL-certified cables (that have the “UL” shown on the code) for any other electrical devices than products designated by CISCO. The use of cables that are certified by Electrical Appliance and Material Safety Law (that have “PSE” shown on the code) is not limited to CISCO-designated products.
Canadian Compliance Statement
This device contains license-exempt transmitter(s)/receiver(s) that comply with Innovation, Science and Economic Development Canada’s license-exempt RSS(s). Operation is subject to the following two conditions:
■This device may not cause interference.
■This device must accept any interference, including interference that may cause undesired operation of the device.
L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes :
■L’appareil ne doit pas produire de brouillage.
■L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.
Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain should be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for successful communication.
Conformément à la réglementation d'Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d'un type et d'un gain maximal (ou inférieur) approuvé pour l'émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radioélectrique à l'intention des autres utilisateurs, il faut choisir le type d'antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l'intensité nécessaire à l'établissement d'une communication satisfaisante.
This radio transmitter has been approved by Industry Canada to operate with the antenna types listed below with the maximum permissible gain and required antenna impedance for each antenna type indicated. Antenna types not included in this list, having a gain greater than the maximum gain indicated for that type, are strictly prohibited for use with this device.
Le présent émetteur radio a été approuvé par Industrie Canada pour fonctionner avec les types d'antenne énumérés ci-dessous et ayant un gain admissible maximal et l'impédance requise pour chaque type d'antenne. Les types d'antenne non inclus dans cette liste, ou dont le gain est supérieur au gain maximal indiqué, sont strictement interdits pour l'exploitation de l'émetteur.
The device for operation in the band 5150-5250 MHz is only for indoor use to reduce the potential for harmful interference to co-channel mobile satellite systems.
Les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une utilisation à l’intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.
The transmitter module may not be co-located with any other transmitter or antenna.
Le module émetteur peut ne pas être coïmplanté avec un autre émetteur ou antenne.
For product available in the USA/Canada market, only channel 1~11 can be operated. Selection of other channels is not possible.
Pour les produits disponibles aux États-Unis / Canada du marché、seul le canal 1 à 11 peuvent être exploreés。Sélection d'autres canaux n'est pas possible.
（注） 本装置は、EU および EFTA 各国で使用することを目的としています。屋外での使用は、一定の周波数に制限されたり、また使用にあたっては資格が必要となる場合があります。詳細は、Cisco Corporate Compliance にお問い合わせください。
RF 被曝に関する適合宣言
ここでは、RF 被曝のガイドラインへのコンプライアンスに関する情報が含まれます。
RF 被曝の概要
シスコ製品は、無線周波数の人体暴露に関する次の国内および国際規格に準拠するように設計されています。
■米国規格協会（ANSI）/ Institute of Electrical and Electronic Engineers / IEEE C 95.1（99）
■保健省（カナダ）安全規定 6。3 kHz から 300 GHz の範囲での無線周波数フィールドへの人体暴露の制限
国内および国際的なさまざまな電磁場（EMF）規格に準拠するには、シスコが承認したアンテナとアクセサリのみを使用してシステムを操作する必要があります。
このデバイスの、電波への暴露の国際的ガイドラインへの準拠
C9136I シリーズのデバイスには、無線トランスミッタとレシーバが含まれます。このデバイスは、国際的なガイドラインで推奨されている電波（無線周波数電磁場）への暴露制限を超えないように設計されています。ガイドラインは独立した科学的組織（ICNIRP）によって開発されており、年齢や健康状態に関係なくすべての人の安全性を確保するために、十分な安全マージンが含まれています。
このため、システムは、エンドユーザーが直接アンテナに触れずに操作できるように設計されています。ユーザーまたはオペレータの全体的な暴露を減らすための規制のガイドラインに従って、ユーザーからの最低距離を保ちながらアンテナを設置できるような場所に、システムを配置することを推奨します。
世界保健機関は、現在の科学情報が無線デバイスの使用に特別な注意を要求していないことを示しています。世界保健機関の推奨によると、暴露をさらに低減することに関心がある場合は、アンテナをユーザーから離れた方向に向けるか、推奨された距離よりも遠い場所にアンテナを配置することによって、簡単に低減できます。
このデバイスの、電波への暴露の FCC ガイドラインへの準拠
C9136I シリーズのデバイスには、無線トランスミッタとレシーバが含まれます。このデバイスは、FCC Part 1.1310 の電波（無線周波数電磁場）への暴露の制限を超えないように設計されています。ガイドラインは、IEEE ANSI C 95.1（92）に基づいており、年齢や健康状態に関係なくすべての人の安全性を確保するために、十分な安全マージンが含まれています。
このため、システムは、エンドユーザーが直接アンテナに触れずに操作できるように設計されています。ユーザーまたはオペレータの全体的な暴露を減らすための規制のガイドラインに従って、ユーザーからの最低距離を保ちながらアンテナを設置できるような場所に、システムを配置することを推奨します。
デバイスには、無線認証プロセスの一部としてテストが実施され、該当する規制への準拠が確認されています。
米国の食品医薬品局は、現在の科学情報が無線デバイスの使用に特別な注意を要求していないことを示しています。FCC の推奨によると、暴露をさらに低減することに関心がある場合は、アンテナをユーザーから離れた方向に向けるか、推奨された距離よりも遠い場所にアンテナを配置するか、トランスミッタの出力を低下させることによって、簡単に低減できます。
このデバイスの、電波への暴露に対するカナダ産業省のガイドラインへの準拠
C9136I シリーズのデバイスには、無線トランスミッタとレシーバが含まれます。このデバイスは、カナダの保健安全規定コード 6 の電波（無線周波数電磁場）への暴露の制限を超えないように設計されています。ガイドラインには、年齢や健康状態に関係なくすべての人の安全性を確保するために、制限に十分な安全マージンが含まれています。
このため、システムは、エンドユーザーが直接アンテナに触れずに操作できるように設計されています。ユーザーまたはオペレータの全体的な暴露を減らすための規制のガイドラインに従って、ユーザーからの最低距離を保ちながらアンテナを設置できるような場所に、システムを配置することを推奨します。
カナダの保健省は、現在の科学情報が無線デバイスの使用に特別な注意を要求していないことを示しています。推奨によると、暴露をさらに低減することに関心がある場合は、アンテナをユーザーから離れた方向に向けるか、推奨された距離よりも遠い場所にアンテナを配置するか、トランスミッタの出力を低下させることによって、簡単に低減できます。
Cet appareil est conforme aux directives internationales en matière d'exposition aux fréquences radioélectriques
Cet appareil de la gamme C9136I comprend un émetteur-récepteur radio. Il a été conçu de manière à respecter les limites en matière d'exposition aux fréquences radioélectriques (champs électromagnétiques de fréquence radio), recommandées dans le code de sécurité 6 de Santé Canada. Ces directives intègrent une marge de sécurité importante destinée à assurer la sécurité de tous, indépendamment de l'âge et de la santé.
Par conséquent, les systèmes sont conçus pour être exploités en évitant que l'utilisateur n'entre en contact avec les antennes. Il est recommandé de poser le système là où les antennes sont à une distance minimale telle que précisée par l'utilisateur conformément aux directives réglementaires qui sont conçues pour réduire l'exposition générale de l'utilisateur ou de l'opérateur.
Santé Canada affirme que la littérature scientifique actuelle n'indique pas qu'il faille prendre des précautions particulières lors de l'utilisation d'un appareil sans fil. Si vous voulez réduire votre exposition encore davantage, selon l'agence, vous pouvez facilement le faire en réorientant les antennes afin qu'elles soient dirigées à l'écart de l'utilisateur, en les plaçant à une distance d'éloignement supérieure à celle recommandée ou en réduisant la puissance de sortie de l'émetteur.
RF 被曝に関する追加情報
■シスコのスペクトラム拡散方式および RF の安全性に関するホワイト ペーパーを次の URL で参照できます。
http://www.cisco.com/warp/public/cc/pd/witc/ao340ap/prodlit/rfhr_wi.htm
■FCC 情報 56：無線周波数電磁場の生物学的影響および潜在的な危険に関する質問と回答
■FCC 情報 65：無線周波数電磁場に対する人体暴露の FCC ガイドラインとのコンプライアンスの評価
■非イオン化の放射線防護に関する世界保健機関の内部委員会の URL： www.who.int/emf
■英国放射線防護局の URL： www.nrpb.org.uk
■Cellular Telecommunications Association の URL： www.wow-com.com
■Mobile Manufacturers Forum の URL： www.mmfai.org
Administrative Rules for Cisco Catalyst Access Points in Taiwan
This section provides administrative rules for operating Cisco Catalyst access points in Taiwan. The rules for all access points are provided in both Simplified Chinese and English.
Chinese Translation
【低功率射頻器材技術規範】
取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。
低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。
前述合法通信，指依電信管理法規定作業之無線電通信。
低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
English Translation
Without permission granted by the NCC, any company, enterprise, or user is not allowed to change frequency, enhance transmitting power or alter original characteristic as well as performance to a approved low power radio-frequency devices. The low power radio-frequency devices shall not influence aircraft security and interfere legal communications; If found, the user shall cease operating immediately until no interference is achieved. The said legal communications means radio communications is operated in compliance with the Telecommunications Management Act. The low power radio-frequency devices must be susceptible with the interference from legal communications or ISM radio wave radiated devices.
The operations near the radar system shall not be influenced.
This section contains special information for operation of Cisco Catalyst access points in Taiwan.
Operation of Cisco Catalyst Access Points in Brazil
This section contains special information for operation of Cisco Catalyst access points in Brazil.
適合宣言
本製品に関するすべての適合宣言は、次の場所で確認できます。 http://www.ciscofax.com
通信、サービス、およびその他の情報
■シスコからタイムリーな関連情報を受け取るには、 Cisco Profile Manager でサインアップしてください。
■重要な技術によりビジネスに必要な影響を与えるには、 シスコ サービス にアクセスしてください。
■サービス リクエストを送信するには、 シスコ サポート にアクセスしてください。
■安全で検証済みのエンタープライズクラスのアプリケーション、製品、ソリューション、およびサービスを探して参照するには、 Cisco Marketplace にアクセスしてください。
■一般的なネットワーキング、トレーニング、認定関連の出版物を入手するには、 Cisco Press にアクセスしてください。
■特定の製品または製品ファミリの保証情報を探すには、 Cisco Warranty Finder にアクセスしてください。
Cisco バグ検索ツール
Cisco Bug Search Tool （BST）は、シスコ製品とソフトウェアの障害と脆弱性の包括的なリストを管理する Cisco バグ追跡システムへのゲートウェイとして機能する、Web ベースのツールです。BST は、製品とソフトウェアに関する詳細な障害情報を提供します。
© 2022 Cisco Systems, Inc. All rights reserved.
Cisco and the Cisco logo are trademarks or registered trademarks of Cisco and/or its affiliates in the U.S. and other countries. To view a list of Cisco trademarks, go to this URL: www.cisco.com/go/trademarks. Third-party trademarks mentioned are the property of their respective owners. The use of the word partner does not imply a partnership relationship between Cisco and any other company. (1721R)
フィードバック
