Expressway クラスタを他のシステムに接続する方法

この章では、次の項目について説明します。

Expressway クラスタ間の近隣

ローカルの Expressway クラスタをリモートのクラスタに隣接させることができます。 リモートクラスタはローカルシステムの近隣、トラバーサルクライアント、またはトラバーサルサーバーの可能性があります。 呼び出しがローカル Expressway で受信され、関連するゾーンを経由してリモートクラスタに渡されるとき、その近隣クラスタ内の最も低いリソース使用率を持つピアにルーティングされます（メンテナンスモードのピアは考慮されません）。 そのピアは、通話を次のいずれかのピアに転送します。

  • ローカルに登録されたエンドポイント (エンドポイントがピアに登録されている場合)

  • ピア (エンドポイントがクラスタ内の別のピアに登録されている場合)

  • 外部ゾーン (エンドポイントが別の場所にある場合)

構成の手順については、『 Expressway 管理者ガイド』を参照してください。

クラスタと連携するためのエンドポイントの設定

エンドポイントを構成するとき、クラスタ内のすべての Expressway ピアについて知ることが望ましいです。 そのため、初期登録時またはそれ以降、エンドポイントが Expressway ピアへの接続を失った場合に、クラスタ内の別のピアに登録できるようになります。 このセクションでは、それぞれ SIP エンドポイントと H.323 エンドポイントで利用可能な構成方法を推奨する順番で一覧表示しています。

DNS SRV およびラウンドロビン DNS の詳細については、『 Expressway 管理者ガイド 』の URI ダイヤルのセクションを参照してください クラスタ名および DNS SRV レコード。


（注）

SIP および H.323 エンドポイントの動作は異なります。

SIP エンドポイント

オプションは、1 つまたは複数の Expressway クラスタピアがアクセス不能になった場合に、Expressway のクラスタへのエンドポイントの接続の耐障害性を提供するために優先順にリストされています。 オプションの選択は、使用しているエンドポイントがサポートする機能によって異なります。

オプション 1 - SIP アウトバウンド (優先)


重要

Cisco Collaboration Endpoint ソフトウェアを実行しているエンドポイントの場合、このオプションはバージョン CE8.0 からサポートされなくなりました。

SIP アウトバウンドでは、エンドポイントを 2 つ以上の Expressway ピアに同時に登録するように設定できます。 これの利点は、1 つのピアとエンドポイント間の接続が切断されても、エンドポイントから他のピアへの接続が維持されることです。 エンドポイントが両方のピアに同時に登録すると、エンドポイントが別のピアに登録する前に、登録の失敗を認識する間、サービスが中断することはありません。 したがって、エンドポイントが到達不能になることはありません。

SIP アウトバウンドの構成はエンドポイントに固有ですが、通常は次のようになります。

  • プロキシ 1

    • サーバー検出 = 手動

    • サーバーアドレス = クラスタピアの DNS 名、またはクラスタピアの IP アドレス

  • プロキシ 2

    • サーバー検出 = 手動

    • サーバーアドレス = 別のクラスタピアの DNS 名、または別のクラスタピアの IP アドレス

  • アウトバウンド = オン

オプション 2 – DNS SRV (第 2 選択)

このオプションを使用するには、Expressway クラスタの DNS 名に対して、各クラスタピアに等しい重みと優先順位を定義する DNS SRV レコードが利用可能である必要があります。

各 SIP エンドポイントで、SIP 設定を次のように構成します。

  • サーバー検出 = 手動

  • サーバーアドレス = Expressway クラスタの DNS 名

エンドポイントが DNS SRV をサポートしている場合、起動時にエンドポイントは DNS SRV リクエストを発行し、各クラスタピアに等しい重みと優先順位を定義する DNS SRV レコードを受け取ります。

その後、エンドポイントは関連するクラスタピアへの登録を試みます（優先順位/重みが考慮されます）。 そのピアが利用できない場合、エンドポイントはリストされている同じ優先順位の別のピアに登録しようとします。その優先順位のすべてのピアが試行された場合は、次に低い優先順位のピアを使用します。 エンドポイントが Expressway に登録できるまで、これが繰り返されます。

エンドポイントは、再登録と通話のために、登録した最初の Expressway を引き続き使用します。 Expressway への接続が失われた場合、DNS SRV エントリを使用して、登録する新しい Expressway を検索し、最も優先順位の高いものから開始します。

DNS トラフィックを最小限に抑えるには、DNS SRV キャッシュ タイムアウトは、24 時間など、かなり長い時間に設定する必要があります。

オプション 3 – DNS ラウンドロビン (第 3 選択)

このオプションを使用するには、IP アドレスのラウンドロビンリストを提供する Expressway クラスタの DNS 名で利用可能な DNS A レコードがなければなりません。

各 SIP エンドポイントで、SIP 設定を次のように構成します。

  • サーバー検出 = 手動

  • サーバーアドレス = Expressway クラスタの DNS 名

エンドポイントが DNS SRV をサポートしていない場合、スタートアップ時にエンドポイントは DNS A レコードルックアップを実行します。 DNS サーバーはラウンドロビン DNS をサポートするように設定され、各クラスタピアメンバーはラウンドロビンリストで定義されます。

エンドポイントは DNS ルックアップで指定されたアドレスを取得し、関連するクラスタ ピアに登録しようとします。 それが利用できない場合、エンドポイントは別の DNS ルックアップを実行し、指定された新しい Expressway ピアに接続しようとします。 (DNS サーバーは、次のクラスタ ピアの IP アドレスを提供します。) エンドポイントが Expressway に登録できるまで、これが繰り返されます。

エンドポイントは、再登録と通話のために、登録した最初の Expressway を引き続き使用します。 Expressway への接続が失われた場合、別の DNS ルックアップを実行して、登録する新しい Expressway を検索します（ラウンドロビンシーケンスで Expressway を提供する DNS サーバー）。

Expressway にアクセスできない場合、エンドポイントが別の Expressway に素早く切り替わるように、DNS キャッシュタイムアウトはかなり短い時間（たとえば、1 分以下）に設定する必要があります。

オプション 4 – 静的 IP (最も優先度が低い)

Expressway クラスタに DNS 名がない場合にこのオプションを使用します。

各 SIP エンドポイントで、SIP 設定を次のように構成します。

  • サーバー検出 = 手動

  • サーバーアドレス = Expressway ピアの IP アドレス

起動時に、エンドポイントは指定された IP アドレスで Expressway に登録しようとします。 それが利用できない場合、エンドポイントは定期的に試行を続けます。 エンドポイントが Expressway に登録できるまで、これが繰り返されます。

エンドポイントは、再登録と通話のために、登録した最初の Expressway を引き続き使用します。 接続が失われた場合、再びアクセス可能になるまで、Expressway への登録を試み続けます。

H.323 エンドポイント

1 つ以上の Expressway クラスタ ピアがアクセス不能になった場合、Expressway のクラスタにエンドポイントの接続の復元性を提供するための優先順位でオプションが一覧表示されます。 オプションの選択は、使用しているエンドポイントがサポートする機能によって異なります。

オプション 1 – DNS SRV (優先)

このオプションを使用するには、Expressway クラスタの DNS 名に対して、各クラスタピアに等しい重みと優先順位を定義する DNS SRV レコードが利用可能である必要があります。

各 H.323 エンドポイントで、[ゲートキーパー設定] を次のように構成します。

  • 検出 = 手動

  • IP アドレス = Expressway クラスタの DNS 名

エンドポイントが DNS SRV をサポートしている場合、起動時にエンドポイントは DNS SRV リクエストを発行し、各クラスタピアに等しい重みと優先順位を定義する DNS SRV レコードを受け取ります。

その後、エンドポイントは関連するクラスタピアへの登録を試みます（優先順位/重みが考慮されます）。 そのピアが利用できない場合、エンドポイントはリストされている同じ優先順位の別のピアに登録するか、その優先順位のすべてのピアが試行されている場合は、次に低い（番号が高い）優先順位のピアに登録します。

エンドポイントが Expressway に登録できるまで、これが繰り返されます。 Expressway に登録する際、Expressway は Expressway クラスタピアメンバーのリストを含む H.323「代替ゲートキーパー」リストで応答します。

エンドポイントは、再登録と通話のために、登録した最初の Expressway を引き続き使用します。 Expressway との接続が切断された場合、提供されたリストから「代替ゲートキーパー」を選択します。

DNS SRV キャッシュ タイムアウトは、DNS トラフィックを最小限に抑えるために、かなり長い時間 (例、24 時間) に設定する必要があります。

オプション 2 - DNS ラウンドロビン (第 2 選択)

このオプションを使用するには、IP アドレスのラウンドロビンリストを提供する Expressway クラスタの DNS 名で利用可能な DNS A レコードが必要です。

各 H.323 エンドポイントで、ゲートキーパー設定を次のように構成します。

  • 検出 = 手動

  • IP アドレス = Expressway クラスタの DNS 名

エンドポイントが DNS SRV をサポートしていない場合、スタートアップ時にエンドポイントは DNS A レコードルックアップを実行します。 DNS サーバーはラウンドロビン DNS をサポートするように設定され、各クラスタピアメンバーはラウンドロビンリストで定義されます。

エンドポイントは DNS ルックアップで指定されたアドレスを取得し、関連するクラスタピアに登録しようとします。 そのピアが利用できない場合、エンドポイントは別の DNS ルックアップを実行し、与えられた新しい Expressway ピアに接続しようとします。 (DNS サーバーは、次のクラスタ ピアの IP アドレスを提供します。)

エンドポイントが Expressway に登録できるまで、これが繰り返されます。 Expressway に登録すると、Expressway は Expressway クラスタ ピア メンバーのリストを含む H.323「代替ゲートキーパー」リストで応答します。

エンドポイントは、再登録と通話のために、登録した最初の Expressway を引き続き使用します。 接続が失われた場合、提供されたリストから「代替ゲートキーパー」を選択します。

起動時に Expressway に到達できなかった場合に、エンドポイントがすぐに別の Expressway をポイントするように、DNS キャッシュタイムアウトはかなり短い時間（たとえば 1 分以下）に設定する必要があります。

オプション 3 – 静的 IP (最も優先度が低い)

Expressway クラスタに DNS 名がない場合にこのオプションを使用します。

各 H.323 エンドポイントで、ゲートキーパー設定を次のように構成します。

  • 検出 = 手動

  • IP アドレス = Expressway ピアの IP アドレス

起動時に、エンドポイントは指定された IP アドレスで Expressway に登録しようとします。 それが利用できない場合、エンドポイントは定期的に試行を続けます。

エンドポイントが Expressway に登録できるまで、これが繰り返されます。 Expressway に登録する際、Expressway は Expressway クラスタ ピア メンバーのリストを含む H.323「代替ゲートキーパー」リストで応答します。

エンドポイントは、再登録と通話のために、登録した最初の Expressway を引き続き使用します。 接続が失われた場合、提供されたリストから「代替ゲートキーパー」を選択します。

Expressway を Cisco TMS に追加する

Cisco TMS 管理の詳細については、ご使用のバージョンの『Cisco TelePresence Management Suite Administrator Guide』および『Cisco TelePresence Management Suite（TMS Maintenance and Operate Guide）』ページを参照してください。

Expressway 上

手順

ステップ 1

[ システム > SNMP] に移動します。

  1. SNMP モード が v3 + Cisco TMS サポート または v2c に設定されている。

  2. コミュニティ名が public に設定されている。

    (SNMP が以前に無効になっている場合、再起動が必要であることを示すアラームが表示される場合があります。 その場合は、[ メンテナンス > 再起動オプション] からシステムを再起動してください。。)

ステップ 2

システム > 外部マネージャ に移動して次のことを確認します:

  1. アドレスが、Cisco TMS の IP アドレスまたは FQDN に設定されている。

  2. パス が tms/public/external/management/SystemManagementService.asmx に設定されている。

  3. [プロトコル（Protocol）] が HTTPS で [証明書検証モード（Certificate verification mode）] が [オン（On）] の場合、接続が「アクティブ」になる前に関連する証明書をロードする必要があります。

    （[プロトコル（Protocol）]が HTTP または [証明書検証モード（Certificate verification mode）] が [オフ（Off）] の場合、証明書をロードする必要はありません。）

ステップ 3

[保存（Save）] をクリックします。

[外部マネージャー] ページの [状況] セクションに、[アクティブ] または [初期化中] 1 と表示されるはずです。

1

Cisco TMS 上

手順

ステップ 1

[システム（Systems）] > [ナビゲータ（Navigator）] を選択します。

ステップ 2

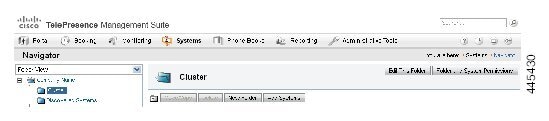

Expressway を配置する適切なフォルダを選択 (または作成) します (下の例では、フォルダは「クラスタ」と呼ばれています)。

ステップ 3

[システムの追加（Add Systems）] をクリックします。

ステップ 4

セクション [1. IP アドレスまたは DNS 名でシステムを指定（1. Specify Systems by IP addresses or DNS names）] に、Expressway の IP アドレスまたは DNS 名を入力します。

ステップ 5

[次へ（Next）]をクリックします。

ステップ 6

システムが追加されたことを示す緑色のチェックマークを見つけます。

（注）



Expressway を TMS に追加すると、TMS UI は VCS としてそれを表示します。 これは既知の問題です。

ステップ 7

必要に応じて [システムの追加の完了（Finish Adding Systems）]、[警告にかかわらずシステムを登録する（Add System despite warnings）]、または [Add More Systems（Add More Systems）] をクリックします。

1

Cisco TMS はプロトコルを HTTPS に強制する場合があります。 この設定は、[管理ツール（Administrative Tools）] > [設定（Configuration）] > [ネットワーク設定（Network settings）] にあります。 [TMS サービス（TMS Services）] セクションで [システム上の管理設定の強制（Enforce Management Settings on Systems）] が [オン（On）] に設定されていて、[機密保護機能付き専用装置通信（Secure-Only Device Communication）] セクションで [機密保護機能付き専用装置通信（Secure-Only Device Communication）] が [オン（On）] に設定されている場合、プロトコルは強制的に HTTPS になります。
