概要

この章は次のトピックで構成されています。

システムの概要

Cisco UCS 9508 サーバー シャーシとそのコンポーネントは、Cisco Unified Computing System(UCS)の構成要素です。このシステムは、複数のサーバー シャーシ構成を Cisco UCS ファブリック インターコネクトとともに使用して、サーバーおよびデータ管理に高度なオプションと機能を提供できます。つぎの構成オプションがサポートされています。

  • すべての Cisco UCS コンピューティングノード。コンピューティングノードのみの構成では、2 つのインテリジェント ファブリック モジュール(IFM)が必要です。

  • Cisco UCS コンピューティングノードと Cisco UCS PCI ノードの組み合わせ。この構成では、コンピューティングノードは Cisco UCS X440p PCIe ノードなどの Cisco UCS PCIe ノードと 1:1 でペアになっています。2 つのインテリジェント ファブリック モジュール(IFM)と 2 つの Cisco X9416 X-Fabric モジュール(XFM)が必要です。

すべてのサーバー、コンピューティングノード、および PCIe ノードは、Cisco Intersight の GUI または API を介して管理されます。

Cisco UCS X9508 サーバ シャーシ システムは、次のコンポーネントから構成されます。

  • シャーシバージョン:

    • Cisco UCS X9508 サーバ シャーシ、AC バージョン

  • インテリジェントファブリックモジュール(IFM)、2 つをペアとして導入:

    • Cisco UCS 9108 100G IFM(UCSX-I-9108-100G):2 個の I / O モジュール(それぞれ 8 個の 100 ギガビット QSFP28 光ポート)

    • Cisco UCS 9108 25G IFM(UCSX-I-9108-25G):2 個の I / O モジュール(それぞれ 8 個の 25 ギガビット SFP28 光ポート)

  • X-Fabric モジュール(UCSX-F-9416):Cisco UCS X440p PCIe ノードを介した GPU の高速化をサポートするには、各 UCS X9508 サーバー シャーシに 2 つの XFM が必要です。

  • 電源モジュール:最大 6 つの 2800 ワットのホットスワップ可能な電源モジュール

  • ファン モジュール:ホットスワップ可能なファン モジュール。

  • 最大 8 台の UCS X シリーズ コンピューティングノード(Cisco UCS X210c M6 コンピューティングノード(UCSX-210C-M6)を含む)は、1 台または 2 台の CPU と最大 6 台のハード ドライブを含むコンピューティングノードです。コンピューティングノードの詳細については、Cisco UCS X210c M6 コンピューティングノードのインストールとサービス ノート にアクセスしてください。

  • Cisco UCS X440p PCIe ノードを含む、最大 4 つの Cisco UCS X シリーズ PCIe ノードと 1:1 でペアになった最大 4 つの UCS X シリーズ コンピューティングノード。この構成では、インストールされている PCIe ノードの数に関係なく、2 つの Cisco UCS X9416 X-Fabric モジュールが必要です。PCIe ノードの詳細については、Cisco UCS X440p PCIe ノードのインストールとサービス ガイド にアクセスしてください。

次の図は、サーバシャーシの前面と背面を示しています。

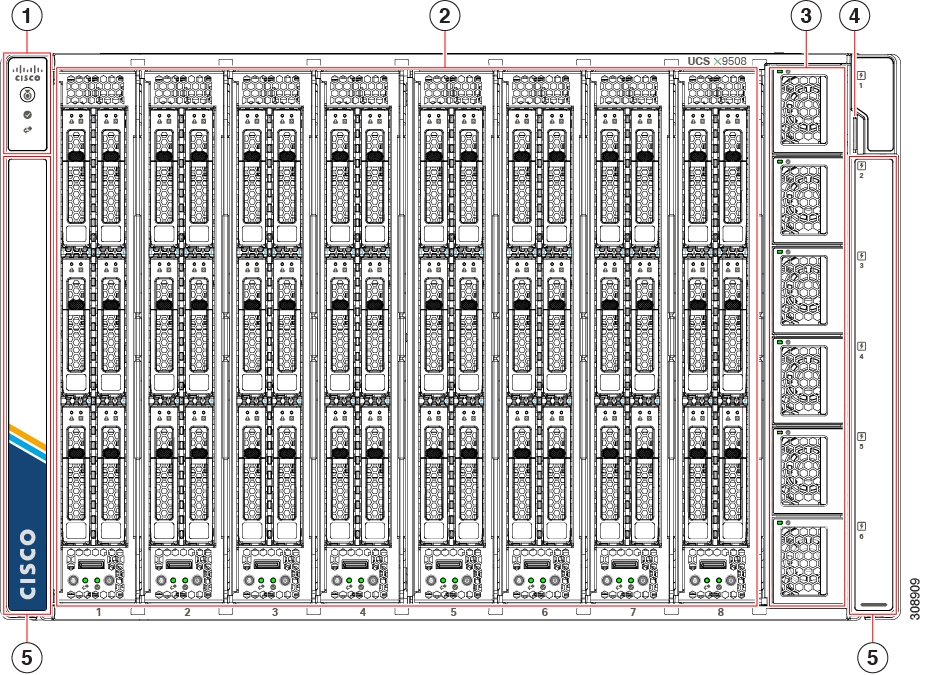

図 1. Cisco UCS X9508 サーバ シャーシイーサネット、前面

1

システムの LED

  • ロケータ LED /ボタン

  • システム ステータス LED

  • ネットワーク リンク LED

システム LED の詳細については、を参照してください。LED

2

ノード スロット、合計 8。

コンピューティングノードが表示されていますが、PCIe ノードを含めることもできます

3

電源、最大 6。

4

システム資産タグ

5

取り外し可能なシステムサイドパネル(2 つ)。側面パネルは、ラック取り付けブラケットをカバーします。

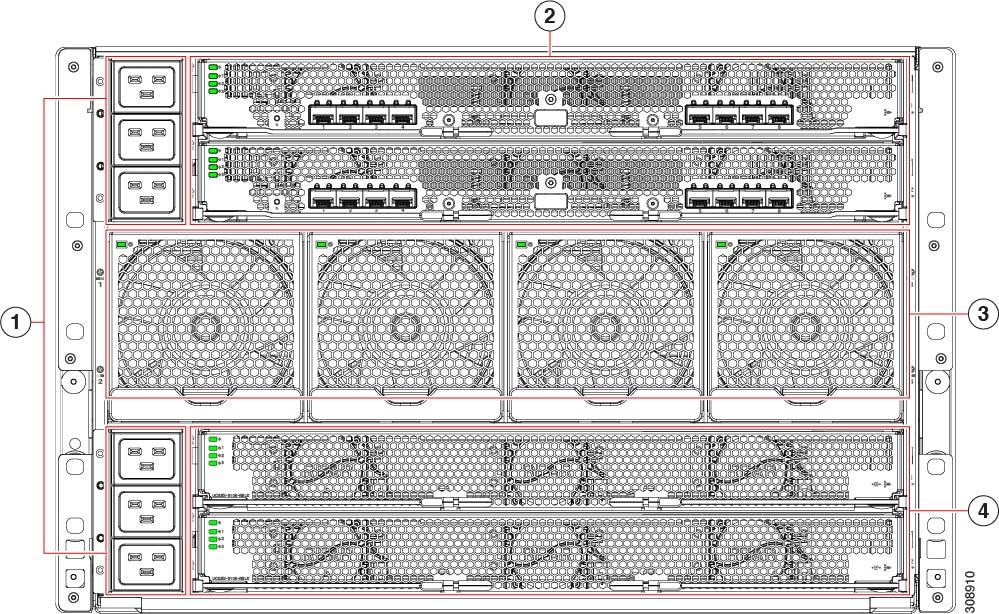

図 2. Cisco UCS X9508 サーバ シャーシ、背面

1

施設の電源コンセント用の電源入力モジュール(PEM)

各 PEM には 3 つの IEC 320 C20 注入口が含まれています。

  • PEM 1 はシャーシの上部にあり、IEC インレット 1〜3 をサポートします。インレット 1 は PEM 1 の上部にあります。

  • PEM 2 はシャーシの下部にあり、PEM 2 の上部にある IEC インレット 4〜6 をサポートします。

2

インテリジェント ファブリック モジュール(装着済み)。常に次のペアとして導入されます。

  • Cisco UCS 9108 100G モジュール

  • Cisco UCS 9108 25G モジュール

3

システムファン(4)

4

UCS アクティブ フィラー パネル(コンピューティングノード用)または最大 2 つの UCS X-Fabric モジュール(PCIe ノードとペアになっているコンピューティングノード用)の X-Fabric モジュール スロット。

機能と利点

Cisco UCS X9508 サーバー シャーシにより、コンピューティングノード、および PCIe ノード ベース システムの使用と展開に大きな変革がもたらされます。ユニファイドファブリック、クラウド ネイティブの管理機能、X-Fabric テクノロジーを組み込むことにより、Cisco Unified Computing System は、シャーシの物理コンポーネントの数を減らし、独立した管理機能を不要にし、従来のブレード サーバー シャーシよりもエネルギー効率を向上させています。

こうした単純化により、専用のシャーシ管理やブレード スイッチを用意する必要はなくなり、ケーブル配線も少なくなります。さらに、Cisco Unified Computing System の規模を 20 台のシャーシまで複雑さを増すことなく拡大することが可能です。Cisco UCS X9508 シャーシ サーバは、Cisco Unified Computing System の持つデータセンターの単純さと IT 対応力の利点を生かす上で欠かせないコンポーネントです。

表 1. 機能と利点

機能

利点

Cisco Intersight による管理

シャーシに管理モジュールを搭載する必要がなくなり、シャーシがステートレスになることにより、TCO が削減される。

可用性が高いクラウドベースの単一の管理ツールによって、あらゆるサーバー シャーシ、IFM、xFM、およびノードに対応するので、管理タスクは軽減される。

ユニファイド ファブリック

必要なネットワーク インターフェイス カード(NIC)、ホスト バス アダプタ(HBA)、スイッチ、およびケーブルの数が減ることにより TCO が低減する。

2 つの UCS I / O モジュールのサポート

シャーシにスイッチを搭載する必要がなくなるとともに、それらの複雑な構成や管理を行う必要もなくなる。それにより、複雑さやコストの増加を伴わずにシステムの規模の拡大が可能である。

冗長性または帯域幅の集約を実現するために 2 つの I/O モジュールを使用できる。

自動検出

構成は不要。Cisco Unified Computing System の他のコンポーネントと同様に、シャーシは Cisco Intersight によって自動的に認識され、構成される。

ノードからファブリックへの直接接続

さまざまなフォーム ファクタと機能に対応するための再構成可能なシャーシを提供し、新しいファブリックと将来のコンピューティングノードおよび PCIe ノードの投資保護をサポートします。

Ortho-Direct 接続によるシャーシへの IFM からコンピューティングノードへの接続を提供します。

各コンピューティングノードで使用可能なイーサネットファブリックスループットが 200 Gbps(デュアル 25G-PAM4-ETH x8 レーン)の 8 ノードを提供します。このシステムは、112 Gbps PAM4 イーサネットなど、将来の新しいテクノロジー向けに、より高い潜在的なイーサネットファブリックスループットをサポートするように設計されています。

各コンピューティングノードで使用可能な PCIe ファブリックスループットの 200 Gbps(デュアル 16G-PCIe x 16 レーン)で 8 ノードを提供します。このシステムは、32 Gbps PCIe Gen5 などの将来の新しいテクノロジー向けに、より高い潜在的なイーサネットファブリックスループットをサポートするように設計されています。

ホットスワップ可能で冗長な電源装置とファン

複数構成によるハイ アベイラビリティを提供する。

サービスアビリティが向上する。

メンテナンス時もサービスが中断されない。

AC 環境 環境の構成において使用可能(混在はサポートされない)

ホットプラグ可能なコンピューティングノードとインテリジェントファブリックモジュール

メンテナンス時やサーバ展開時にサービスが中断されない。

包括的なモニタリング

各シャーシに対する広範囲の環境モニタリングを提供する。

ユーザしきい値を使用してシャーシの環境管理を最適化できる。

前面から背面への効率的なエアーフロー

電力消費が低減し、コンポーネントの信頼性が向上する。

専用工具不要の設置作業

シャーシの設置に専用の工具を必要としない。

マウント レールにより、設置やメンテナンスが容易である。

ノードの構成

最大 8 つの UCS コンピューティングノード、または 4 つの UCS PCIe ノードとペアになった最大 4 つのコンピューティングノードが可能

シャーシのコンポーネント

このセクションでは、シャーシ コンポーネントの概要を一覧にしています。

Cisco UCS X9508 サーバ シャーシ

Cisco UCS X9508 シリーズ サーバ シャーシは、現在および将来のデータ センターに対応するスケーラブルで柔軟なシャーシであり、総所有コストの削減を促進します。

シャーシの高さは 7 ラックユニット(7 RU)で、ケージ ナット用の角穴またはスプリング ナット用の丸穴のある業界標準の 19 インチ ラックに取り付けることができます。シャーシには、最大 8 台の Cisco UCS ノードを収容できます。

最大 6 台のホットスワップ可能な AC 電源には、シャーシの前面からアクセスできます。これらの電源装置は非冗長、N+1 冗長、N+2 冗長、およびグリッド冗長構成をサポートするように設定できます。シャーシの背面には、4 つのホットスワップ可能なファン、6 つの電源コネクタ(電源モジュールごとに 1 つ)、インテリジェント ファブリック モジュール(IFM1、IFM2)用の 2 つの水平上部スロット、および X-Fabric モジュール(FEM1、FEM2)用の 2 つの追加の水平下部スロットがあります 。

スケーラビリティはハードウェアとソフトウェアの両方に依存します。詳細については、該当する UCS ソフトウェア リリース ノートを参照してください。

コンピューティングノード

Cisco UCS X シリーズ コンピューティング ノードは、業界標準のサーバ テクノロジーに基づいており、次のような特長があります。

  • 2 基までの Intel マルチコア プロセッサ

  • 前面アクセスおよびホットスワップ可能な NVMe ドライブまたはソリッドステート ディスク(SSD)ドライブ

  • コンピューティング ノードの機種に応じ、最大 3 つのアダプタカード接続をサポートし、最大 200 Gbps の冗長 I/O スループットに対応

  • 業界標準の Double Data Rate 4 (DDR4) メモリ

  • 統合サービスプロセッサによるリモート管理。また、Cisco Intersight クラウドサーバ管理によりで確立されたポリシーを実施。

  • 各コンピューティング ノード上の前面コンソール ポートによるローカルのキーボード、モニタ、およびマウス(KVM)とシリアル コンソールのアクセス

Cisco UCS X210c M6 コンピューティングノード

Cisco UCS X210c M6 は、最大 2 つの M6 CPU をホストする 2 ソケットコンピューティングノードです。このコンピューティングノードは、電力と冷却を提供する Cisco UCS X9508 サーバシャーシでサポートされます。他のデータセンター機器へのコンピューティングノードのデータ相互接続は、同じサーバシャーシのインテリジェントファブリックモジュールを介してサポートされます。

各 Cisco UCS X210c M6 コンピューティングノードには、モジュールの前面にシスコ標準のインジケータがあります。インジケータは、モジュールレベルの情報とドライブレベルのインジケータでグループ化されます。

図 3. Cisco UCS X210c M6 コンピューティングノード

インテリジェント ファブリック モジュール

Cisco UCS X9508 では、サーバシャーシの背面にインテリジェントファブリックモジュール(IFM)が搭載されています。IFM には、サーバシャーシに複数の機能があります。

  • データトラフィック:IFM は、従来の LAN および SAN トラフィックのネットワークレベルの通信、および個々のコンピューティングノードとの間のトラフィックの集約と分離をサポートします。

  • シャーシヘルス:ファンユニット、電源、環境データ、LED ステータスパネルなど、サーバシャーシ内の一般的な機器をモニタします。一般的な機器の管理機能は、IFM によってサポートされます。

  • コンピューティングノードの健全性:IFM は、キーボードビデオマウス(KVM)データ、Serial over LAN(SoL)データ、およびシャーシ内のコンピューティングノードの IPMI データをモニタし、これらの機能を管理します。

IFM は常にペアで展開し、冗長性とフェールオーバーを提供してシステムの動作を保護する必要があります。

Cisco UCS 9108 25G インテリジェント ファブリック モジュール

Cisco UCS 9108 インテリジェントファブリックモジュール(UCSX-I-9108-25G)は、4 つの光ポートの 2 つのグループを介して 2 TB / s の集約データスループットをサポートする IFM です。

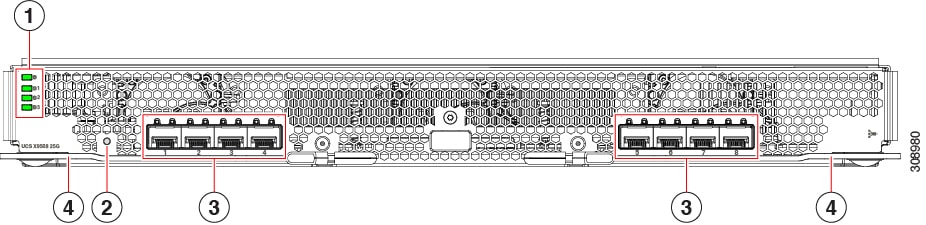

図 4. UCS 9108 25 Gbps インテリジェントファブリックモジュール、前面プレートビュー

1

ステータス LED:

  • IFM ステータス(上部 LED)

  • ファンステータス LED 1〜3。ファン 1 は LED 2、ファン 2 は LED 3、ファン 3 は LED 4。

2

1IFM のリセット ボタン

3

SFP28 光ポート

ポートは、4 つの物理ポートの 2 つのグループに配置されます。

  • ポートは 4 つのグループになります。ポート番号 1 はこのグループの左側のポートで、ポート番号 4 はグループの右側のポートです。

  • ポートは 4 つのグループになります。ポート番号 5 はこのグループの左側のポートで、ポート番号 8 はグループの右側のポートです。

4

IFM イジェクタハンドル(左右)


(注)


IFM のコンポーネントの取り外しと取り付けについては、「Cisco UCS 9108 25G IFM 現場交換可能ユニットの交換手順」を参照してください。


Cisco UCS 9108 100G ファブリックモジュール

Cisco UCS 9108 インテリジェントファブリックモジュール(UCSX-I-9108-100G)は、4 ポートの 2 つのグループで 100G のデータスループットをサポートする IFM です。

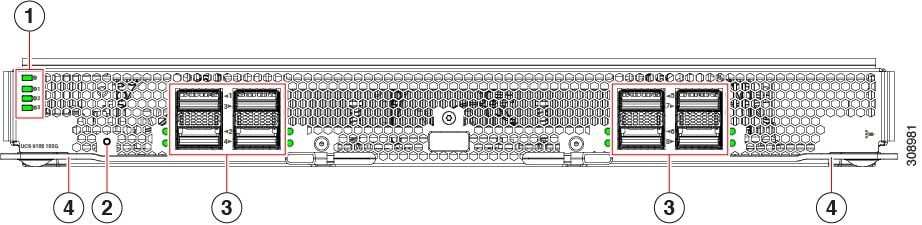

図 5. UCS 9108 100 Gbps インテリジェントファブリックモジュール、前面プレートビュー

1

ステータス LED:

  • IFM ステータス(上部 LED)

  • ファンステータス LED 1〜3。ファン 1 は LED 2、ファン 2 は LED 3、ファン 3 は LED 4。

2

1IFM のリセット ボタン

3

QSFP28 光ポート。

ポートは、4 つの物理ポートの 2 つのグループに配置されます。ポートは垂直のペアでスタックされ、各垂直ポートスタックに 2 つのポートがあります。

  • ポート番号 1 は、最初のポートグループの左側のポートペアの一番上のポートで、ポート番号 3 は、グループの右側のポートペアの一番上のポートです。

  • ポート番号 5 は、2 番目のグループの左側のポートペアの一番上のポートで、ポート番号 7 は、グループの右側のポートペアの一番上のポートです。

4

IFM イジェクタハンドル(左右)


(注)


IFM のコンポーネントの取り外しと取り付けについては、「Cisco UCS 9108 100G IFM 現場交換可能ユニットの交換手順」を参照してください。


X-Fabric モジュール

Cisco UCS X9508 サーバー シャーシは、Cisco UCS X9416 X-Fabric モジュール(XFM)を含む Cisco X-Fabric モジュールをサポートします。

モジュールは構成オプションです:

  • サーバー シャーシに Cisco UCS X440p PCIe ノードが含まれている場合は、X-Fabric モジュールが必要です。

  • サーバー シャーシに Cisco UCS X210c などの Cisco UCS X シリーズ コンピューティングノードのみが含まれている場合、X-Fabric モジュールは必要ありません。


注意


Cisco UCS X-Fabric モジュールは削除できますが、インストール中もインストールしたままにすることをお勧めします。XFM がインストールされないように Cisco UCS X9508 サーバが設定されている場合は、シャーシの取り付け中であっても、XFM ブランクも取り付けられたままにします。


X-Fabric モジュールは常にペアで導入され、Cisco UCS X440p PCIe ノードを介した GPU の高速化をサポートします。したがって、任意の数の PCIe ノードを含むサーバー シャーシに 2 つの PCIe モジュールを取り付ける必要があります。


注意


XFM スロットに空きがある状態でサーバー シャーシを動作させないでください。

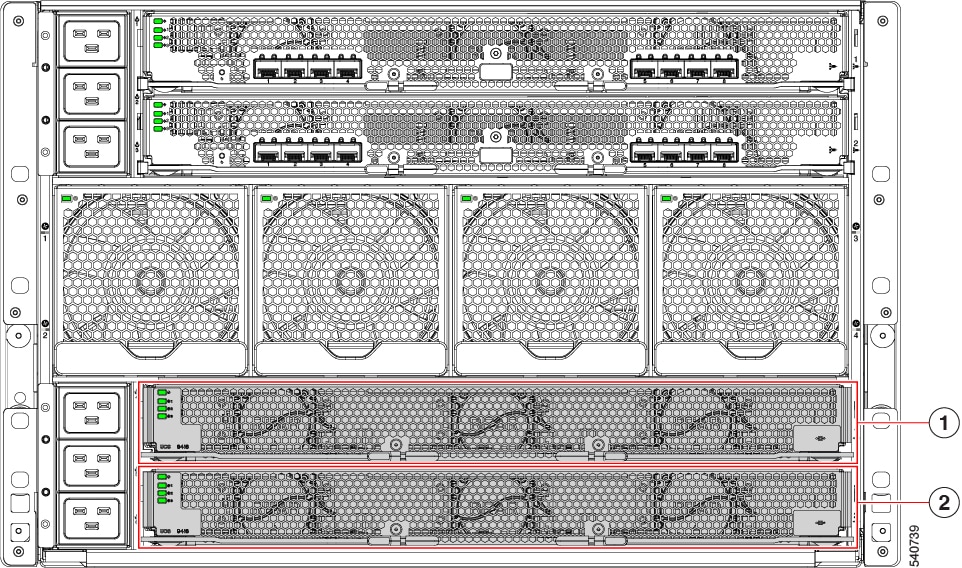

各サーバー シャーシは、2 つの UCS X9416 モジュール(シャーシ背面の下部にある 2 つの水平モジュール スロット内にあります)をサポートします。

1

XFM スロット 1(XFM1)

すべてのモジュール スロット 1 ~ 8 に PCIe 接続を提供

2

XFM スロット 2(XFM2)

すべてのモジュール スロット 1 ~ 8 に PCIe 接続を提供

詳細は、次のトピックを参照してください。

Cisco UCS X9416 ファブリック モジュール

Cisco UCS X9416 モジュールは、サーバー シャーシの前面にあるモジュール スロット 1 ~ 8 に PCIe 接続を提供する Cisco X-Fabric モジュール(XFM)です。各 X-Fabric モジュールは、Cisco UCS X9508 サーバー シャーシの背面の下部の 2 つのスロットに取り付けられます。


注意


Cisco UCS X9416 ファブリック モジュールは取り外すことができますが、シャーシの取り付け中も取り付けたままにすることをお勧めします。


各モジュールは以下を提供します。

  • 最適な冷却のための統合されたホットスワップ可能なアクティブ ファン

  • Cisco X440p PCIe ノードなどのコンピューティングノードと GPU モジュールのペア間の PCIe x16 接続およびシグナリング

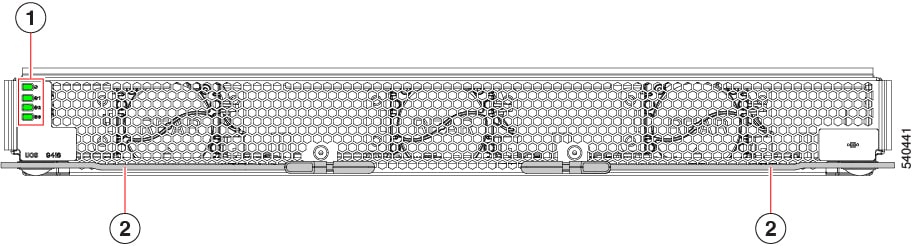

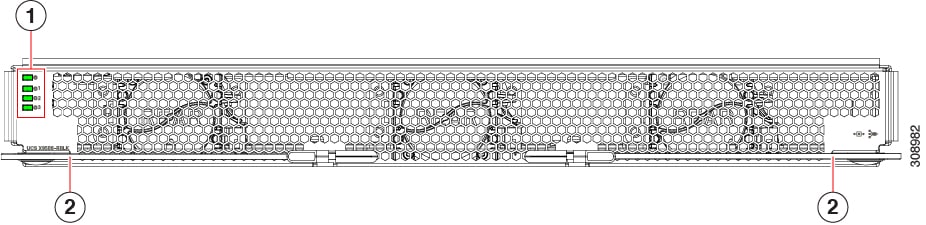

各モジュールには、X-Fabric モジュールとそのファンの動作ステータスを視覚的に示す STATUS LED があります。

1

ステータス LED:

  • モジュールステータス(上部 LED)

  • ファンステータス LED 1〜3。ファン 1 は LED 2、ファン 2 は LED 3、ファン 3 は LED 4。

2

モジュールイジェクタハンドル(左右)


(注)


XFM のコンポーネントの取り外しと取り付けについては、「Cisco UCS X9416 X-Fabric モジュールの現場交換可能ユニットの交換手順」を参照してください。


Cisco UCS X-Fabric モジュールのブランク

Cisco UCSX-9508-RBLK は、将来の X-Fabric 接続を提供するために使用される Cisco UCS X-Fabric モジュールブランクスロットです。現在、このモジュール ブランクには、エアーフローを促進するためのアクティブファンがあり、アクティブ ファン モジュール(AFM)がよくあります。

一般的な構成では、このモジュールブランクは、シャーシ背面の IFM スロットの下にある 2 つの下部スロットのいずれかに取り付けることができます。


注意


XFM がインストールされないように Cisco UCS X9508 サーバーが設定されている場合は、シャーシの取り付け中にも XFM ブランクのみを取り付け、ブランクを取り付けたままにします。


図 6. UCS X9508 背面モジュール ブランク(AFM)、前面プレートの図

1

ステータス LED:

  • モジュールステータス(上部 LED)

  • ファンステータス LED 1〜3。ファン 1 は LED 2、ファン 2 は LED 3、ファン 3 は LED 4。

2

モジュールイジェクタハンドル(左右)


(注)


XFM のコンポーネントの取り外しと取り付けについては、「Cisco UCS 9508 アクティブ ファン モジュール(AFM)の現場交換可能ユニットの交換手順」を参照してください。


ファン モジュール

シャーシには 4 つのファンモジュールが搭載されており、最適な冷却のために 4 つのファンモジュールが必要です。ファンは、シャーシの前面(冷気通路)から空気を取り入れ、シャーシの背面(ホットアイル)から空気を排気します。

ファンは、サーバシャーシの背面パネルの中央にあります。ファンには、左端のファンから順に 1〜4 の番号が付けられます。

図 7. ファン モジュール

電源

シャーシは、最大 6 台の AC 電源モジュール(PSU)をサポートし、最小構成は 2 台です。これらは、AC 電源からの入力電力をサポートする、Titanium 認定の 2800W 対応 AC 電源装置(PSU)です。

PSU は冗長で負荷分散型であり、次の電源モードで使用できます。

  • N + 1 電源装置の設定。N は、システムの電力要件をサポートするために必要な電源装置の数です。

  • N + +2 電源装置の設定。N は、システムの電力要件をサポートするために必要な電源装置の数です。

  • グリッド構成(N + N 電源構成とも呼ばれます)。N は、システムの電源要件をサポートするために必要な電源の量です。


(注)


シャーシを動作させるには、少なくとも 2 台の PSU が必要です。

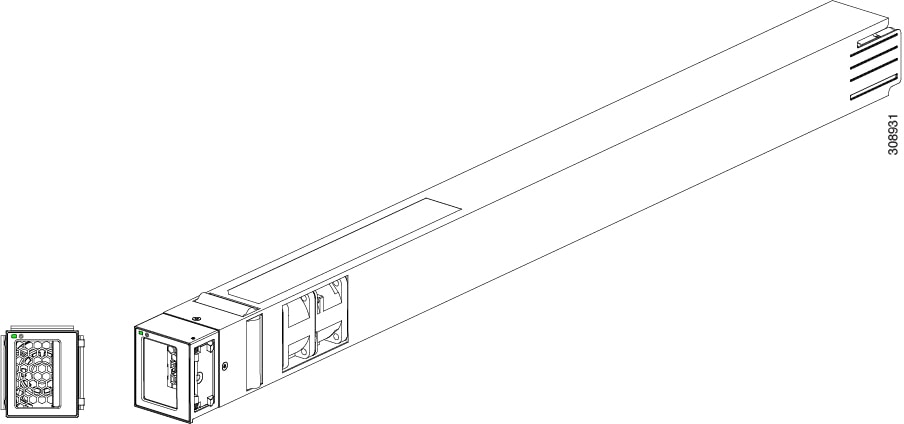

図 8. AC 電源装置

特定の構成に必要な電源装置の数を決定するには、Cisco UCS Power Calculator ツールを使用します。

LED

電源接続の状態、電源装置の動作状態、および障害状態を示す 1 個の LED があります。詳細については、LED の解釈を参照してください。

ボタン

電源装置にボタンはありません。

コネクタ

AC 電源接続は、電源入力モジュール(PEM)のシャーシの背面にあり、施設からの AC 入力をサポートします。シャーシには 2 つの PEM(PEM 1 と PEM 2)があり、それぞれが 3 つの電源をサポートします。

  • PEM 1 は PSU 1、2、および 3 をサポートします。

  • PEM 2 は PSU 4、5、および 6 をサポートします。

6 基のホットスワップ可能な電源装置には、シャーシの前面からアクセスできます。これらの電源装置は Titanium クラスの効率性を有しており、非冗長、N+1 冗長、N+2 冗長、グリッド冗長構成をサポートするように設定できます。

電源構成

電源装置の設定を検討する際は、いくつかのことを考慮する必要があります。

  • AC電源はすべて単相で、それぞれのPEMに接続するための単一の入力を備えています。お客様の電源(ラックPDUまたは同等品)は、入力電源を実際のAC電源ではなく、シャーシの電源入力モジュール(PEM)に直接接続します。

  • シャーシへの電力供給に必要な電源装置の数は、次の要因によって異なります。

    • そのシャーシ内で構成されるすべてのコンポーネントに電源を供給するために必要な「最大引き込み電流」の合計。インテリジェント ファブリック モジュール(IFM)、ファン、コンピューティング ノード(そのコンピューティング ノードの CPU およびメモリ構成)などのためのものがが含まれます。

    • シャーシに必要な電源構成。シャーシは、非冗長電源構成、N + 1電源構成、N + 2電源構成、およびN + N冗長性とも呼ばれるグリッド電源構成をサポートします。

  • シャーシを施設の電源に接続するときは、PDUまたは電源タップの容量を過負荷にしないようにしてください。たとえば、シャーシの総電力を供給できない1つのPDUまたは電源タップにすべてのPSUを接続します。

非冗長モード

非冗長モードでは、特定のシャーシに関連する電源装置または電力網が失われるとシステムが停止するおそれがあります。実運用環境において、オペレーティング システムを非冗長モードで実行することは推奨しません。

非冗長モードで稼働するには、各シャーシに 2 つ以上の電源装置を搭載する必要があります。システムが使用していない電源装置はスタンバイになります。スタンバイになる電源装置は、(スロット番号ではなく)設定の順序に基づきます。負荷はアクティブな電源装置間で分散されますが、これにはスタンバイの電源は含まれません。

シャーシには、少なくとも 2 つの電源装置が必要です。低電力動作の場合、使用可能な総電力はそれぞれ 1400 W で、合計 2800 W です。電源装置の最小数未満でシャーシを稼働させないでください。

未使用の電源装置はスタンバイモードにすることができますが、シャーシに取り付けることもできます。


(注)


非冗長システムでは、電源装置を任意のスロットに装着できます。取り付けた電源装置の数が必要な数より少ない場合は、コンピューティング ノードのシャットダウンなどの望ましくない動作が起こります。必要な数より多い電源装置を取り付けた場合は、電源装置の効率が低くなる可能性があります。このモードで必要な電源装置は、少なくとも 2 つです。


非冗長電源モードの考慮事項

シャーシが非冗長電源モードに構成されている場合、選択した PSU をスタンバイモードにすることができます。このモードでは、PSU はアクティブに電力を供給しません。代わりに、PSU はオンライン スタンバイです。非冗長電源モードの詳細については、 「非冗長モード」を参照してください。

シャーシが非冗長電源モードで、複数の PSU が取り付けられている場合、Intersight を使用してサーバー シャーシを 省電力モードに構成できます。このモードでは、未使用の PSU はスタンバイ モードになります。アクティブに電力を供給していません。

非冗長モードで 省電力モード が有効になっている場合、サーバー シャーシには 1 つ以上のアクティブ PSU と 1 つ以上のスタンバイ PSU を搭載できます。この構成では、すべてのアクティブな PSU が同時にまたはほぼ同時に失敗した場合、タイミングの問題により、サーバー シャーシがスタンバイ PSU をアクティブにするための十分な時間を確保できない可能性があります。その結果、サーバー シャーシでブラウンアウト状態が発生する可能性があります。
  • 省電力モードを有効にしないことで、この考慮事項を回避できます。

  • この考慮事項から回復するには、サーバー シャーシの電源を再投入するか、再起動します。PSU の電源を再投入すると、シャーシの電源が自動的に再投入されます。インストールされているサーバーまたはコンピューティング ノードのサーバー プロファイルの設定に基づいて、サーバーの電源がオンになる場合とオンにならない場合があります。電源がオンになったサーバーの数に基づいて、ブラウンアウト状態をクリアできます。

N+1 電源構成

N+1 冗長性構成は、冗長性なし構成でシステムの電源要件を満たすだけの電源装置に加えて、シャーシに電源装置を 2 台追加して、冗長性を確保することを意味します。


(注)


N + 1 構成では、5 つの PSU がアクティブとして設定され、残りの 1 つの PSU がスタンバイモードの場合に最大電力 14 kW が供給されます。14 kW の最大供給電力は、高入力電圧範囲(200〜240 VAC)でのみ可能です。低入力電圧範囲(公称 100〜127 VAC)では、最大供給電力は 7 kW です。


N + 1 設定は、次の場合に設定されます。

  • N + 1 構成に参加している合計 6 台の PSU のうち、5 台がオンになっており、アクティブモードで動作するように設定されています。

  • 5 つのアクティブな PSU すべてが、シャーシの電力負荷を均等に共有します。

  • 残りの PSU の電源がオンになり、シャーシにスタンバイ電源が供給されるように設定されます。これにより、動作中の電源モジュールの数が必要な最小数を下回らない限り、電源モジュールの 1 つが故障した場合に、電源モジュールが動作を引き継ぐことができます。

1 台のアクティブな電源装置に障害が発生した場合、スタンバイ電源装置がアクティブステータスに切り替わるまで、残りの電源装置がシャーシに電力を供給できます。さらに、Cisco Intersight によって「オフ」状態の電源装置がオンに設定され、システムが N+1 状態に戻ります。システムは動作を継続し、障害が発生した電源モジュールを交換できます。

電源構成

N+2 冗長性構成は、冗長性なし構成でシステムの電源要件を満たすだけの電源装置に加えて、シャーシに電源装置を 2 台追加して、冗長性を確保することを意味します。


(注)


N + 2 冗長モードでは、4 つのアクティブモジュールで最大電力負荷 11.2KW がサポートされます。11.2KW の最大電力負荷は、高入力電圧範囲(200〜240 VAC)でのみ可能です。低入力電圧範囲(公称 100〜127VAC)では、最大供給電力は 5.6KW です。


N + 2 設定は、次の場合に発生します。

  • N + 2 構成に参加している合計 6 台の PSU のうち、4 台がオンになっており、アクティブモードで動作するように設定されています。

  • 4 つのアクティブ PSU がすべて、シャーシの電力負荷を均等に共有します。

  • 残りの 2 台の PSU がオンになり、スタンバイ電源がシャーシに供給されるように設定されているため、2 台の電源装置に障害が発生しても、動作している電源装置の数が必要な最小数を下回らない限り、電源装置が動作を引き継ぎます。

電源装置の 1 台または 2 台に障害が発生したとしても、残りの電源装置でシャーシに電力を供給できます。さらに、Cisco Intersight インターフェイスは、「オフ状態」の電源をオンにして、N+2 ステータスに戻す機能をサポートしています。

グリッドの構成

グリッド電源構成(N + N 冗長性とも呼ばれる)では、3 台の PSU の各セットに独自の入力電源回路があるため、PSU の各セットは、他の PSU のセットに影響を与える可能性のある障害から分離されます。入力電源の 1 つに障害が発生し、3 台の電源装置への電力供給が失われても、別の電力回路に接続されている残りの電源装置により、シャーシへの電力供給は継続されます。


注意


グリッド冗長モードでは、最大グリッド構成(3 + 3)の高入力電圧範囲(200〜240 VAC)ではシャーシ負荷を 8.4KW、低入力電力範囲では 4.2KW に制限する必要があります。2 + 2 最小構成の場合、シャーシ負荷は、高入力電圧の場合は 5.6KW、低入力電圧の場合は 2.8KW に制限されます。


グリッド冗長モードは、次の場合に設定されます。

  • 6 台すべての PSU がアクティブモードで電力を供給

  • 3 台の PSU からなる 2 セットは、それぞれ別の設備入力電源に接続されます。

  • グリッド冗長モードでは、PSU の合計数を常に均等に分割する必要があります。したがって、グリッド電源構成では、3 + 3(入力電源あたりの最大設定)または 2 + 2(電源入力あたりの最小設定)がサポートされます。

グリッド電源構成は、シャーシで使用可能な 2 つの独立した設備入力電源がある場合に使用されることがあります。この種の電源装置構成を使用する一般的な理由は、ラックの配電が 2 台の PDU によって電力が供給される形態になっていて、PDU の障害時に冗長性による保護が必要となる場合です。

LED

LED はシャーシとシャーシ内に取り付けられたモジュールの両方に付いており、単独または複数の LED の組み合わせで動作状態を示します。

LED の位置

UCS X9508サーバシャーシは、LEDを使用して電源、ステータス、場所/識別を示します。IFM、PSU、ファン、およびコンピューティングノードのその他のLEDは、システムのこれらの要素のステータス情報を示します。

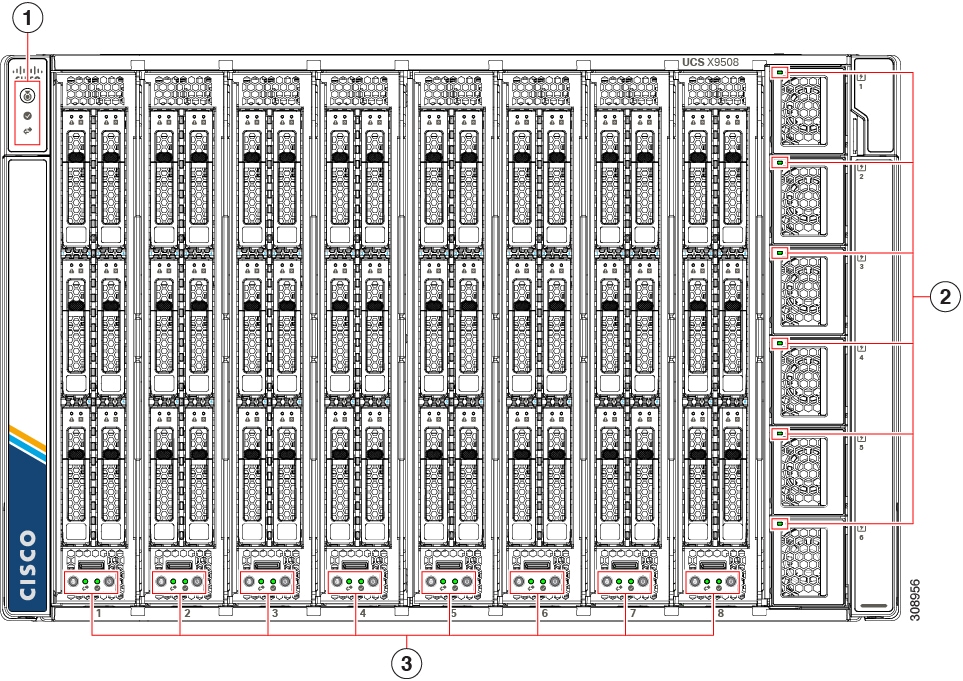

図 9. Cisco UCS X9508 サーバ シャーシの LED:前面図

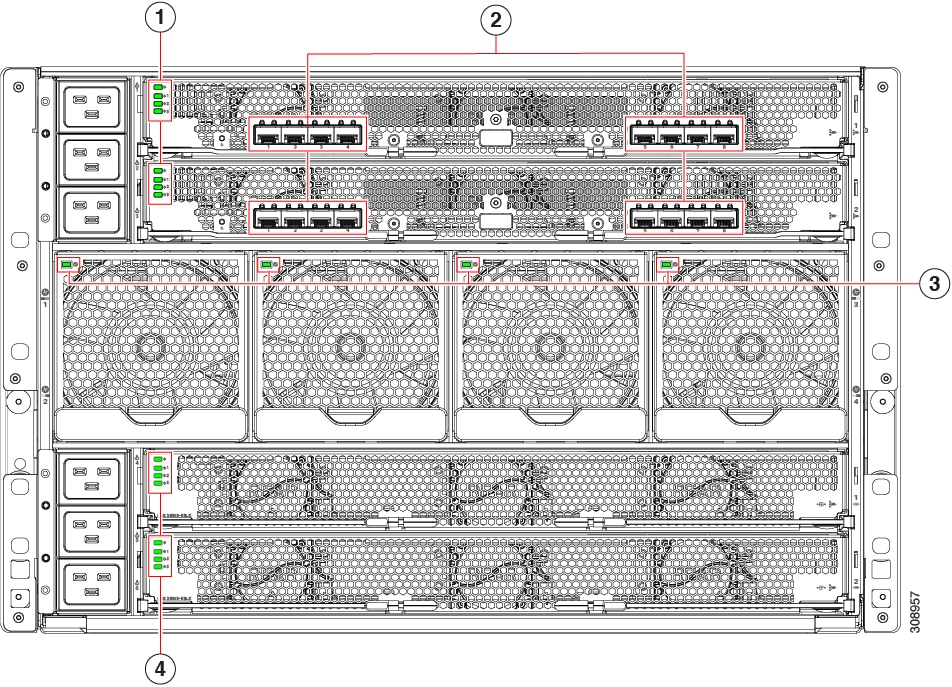

図 10. Cisco UCS X9508 サーバ シャーシの LED:背面図

LED の解釈

表 2. シャーシ、システムファン、および電源装置の LED

LED

カラー

説明

ロケータ

LED およびボタン

(シャーシ前面パネルのコールアウト1)

[オフ(Off)]

ロケータが有効になっていません。

青色

選択されたシャーシを示します。

ビーコンは、UCS Intersight で、または LED のオン/オフを切り替えるボタンで開始できます。

ネットワーク ステータス(Network Status)

(シャーシ前面パネルのコールアウト1)

[オフ(Off)]

ネットワークリンクステートが未定義です。

緑で点灯

少なくとも 1 つの IFM でネットワークリンクステートが確立されましたが、トラフィックは検出されませんでした。

緑で点滅

少なくとも 1 つの IFM でネットワークトラフィックが検出されました。

システム ステータス(System Status)

(シャーシ前面パネルのコールアウト 1)

オレンジ(点滅なし)

シャーシは機能が低下した動作状態にあります。例:

  • 電源冗長性の損失

  • プロセッサの不一致

  • 1 on N プロセッサ障害で

  • メモリ RAS 障害

  • ストレージドライブ/SSD の障害

緑で点灯

通常の動作条件。

オレンジで点滅

シャーシは重大なエラー状態です。例:

  • ブート失敗

  • 修復不能なプロセッサーまたはバス エラーが検出された

  • 両方の I/O モジュールの損失

  • 温度条件

消灯

システムの動作状態が未定義であるか、電力が供給されていません。

ファンモジュール

(シャーシ背面パネルのコールアウト 3)

消灯

シャーシに電力が供給されていないか、ファン モジュールがシャーシから取り外されています。

オレンジ

ファン モジュールが再起動中です。

グリーン

通常動作中です。

オレンジに点滅

ファン モジュールに障害が発生しています。

電源、それぞれに 2 色 LED

(シャーシ前面パネルのコールアウト 2)

消灯

電源が完全に装着されていないため、接続されていません。

グリーン

通常動作中です。

グリーンに点滅

AC 電源は供給されていますが、電源モジュールはスタンバイモードです。

オレンジ

すべての障害状態が検出されます。たとえば:

  • 過電圧または低電圧

  • 過熱アラーム

  • 電源モジュールに電源コードが接続されていません。

オレンジで点滅

何らかの警告状態が検出された。たとえば:

  • 過電圧警告

  • 過熱警告

表 3. インテリジェントファブリックモジュールおよび背面モジュールブランク LED

LED

カラー

説明

Module Status

(シャーシ背面パネルの番号 1 および 4)

消灯

電源はオフです。

グリーン

通常動作中です。

オレンジ

ブート中か、軽微な温度アラームです。

オレンジに点滅

POST エラーまたはその他のエラー状態です。

モジュールファン

(コールアウト 1 および 4 はシャーシの背面パネル)

消灯

リンクがダウンしています。

グリーン

リンクがアップし、動作可能な状態です。

オレンジ

リンクがアップし、管理上ディセーブルな状態です。

オレンジに点滅

POST エラーまたはその他のエラー状態です。

表 4. コンピューティングノードサーバの LED

LED

カラー

説明

コンピューティング ノードの電源

(シャーシ前面パネルのコールアウト 3)

消灯

電源がオフです。

グリーン

通常動作中です。

オレンジ

スタンバイ状態です。

コンピューティングノードのアクティビティ

(シャーシ前面パネルのコールアウト 3)

消灯

アップしているネットワーク リンクがありません。

グリーン

1 つ以上のネットワーク リンクがアップしています。

コンピューティングノードのヘルス

(シャーシ前面パネルのコールアウト 3)

消灯

電源がオフです。

グリーン

通常動作中です。

オレンジ

デグレード操作

オレンジに点滅

重大なエラーです。

コンピューティングノードロケータ

LED およびボタン

(シャーシ前面パネルのコールアウト 3)

[オフ(Off)]

ロケータが有効になっていません。

青で毎秒 1 回の点滅

選択されたノードを見つけられるようにします。LED が点滅していないなら、そのコンピューティング ノードは選択されていません。

UCS Intersight で LED を起動するか、ボタンを押して LED のオンとオフを切り替えることができます。

ドライブ アクティビティ

消灯

非アクティブ状態です。

グリーン

ディスク ドライブへの顕著な入出力があります。

ドライブの健全性

[オフ(Off)]

障害は検出されず、ドライブが取り付けられていないか、電源が供給されていません。

オレンジ

障害が検出されました。

オレンジで毎秒 4 回の点滅

ドライブの再構築がアクティブの状態です。

ドライブ アクティビティ LED もオレンジで点滅している場合は、ドライブの再構築が進行中です。

オプションのハードウェア構成

オプションとして、サーバー シャーシは GPU ベースの PCIe ノードである Cisco UCS X440p PCIe ノードをサポートできます。Cisco UCS X440p PCIe ノードは、各 Cisco UCS X シリーズ コンピューティングノードとペアになって GPU の高速化を提供します。

各 PCIe ノードがサポートする内容は次のとおりです。

  • 0 個、1 個、または 2 個の Cisco T4 GPU(UCSX-GPU-T4-MEZZ)をサポートする GPU アダプタカード。

    各 GPU は、x8 Gen 4 PCI 接続によって GPU アダプタカードに直接接続されます。

  • 0、1、または 2 つの U.2 NVMe ドライブをサポートするストレージ アダプタおよびライザカード。NVMe RAID は、Intel VROC キーを介してサポートされています。


(注)


サーバー シャーシが任意の数の Cisco UCS X440p PCIe ノードをサポートするには、両方の Cisco UCS X9416 ファブリック モジュールを取り付けて、サーバー シャーシの前面にあるノード スロットへの適切な PCIe シグナリングと接続を提供する必要があります。
