この章は、次の項で構成されています。
E シリーズ サーバおよびNCEは複数のオペレーティング システムとハイパーバイザをサポートします。インストールされるプラットフォームに関係なく、次のいずれかのツールを使用してサーバにインストールできます。
注意 | 仮想ドライブをマップするには 1 種類だけを使用する必要があります。たとえば、KVM コンソールまたは Host Image Mapping のいずれかを使用します。組み合わせて使用すると、サーバが未定義の状態になります。 |
KVM コンソールは CIMC からアクセス可能なインターフェイスであり、サーバへのキーボード、ビデオ、マウスの直接接続をエミュレートします。KVM コンソールを使用すると、リモートの場所からサーバに接続できます。サーバに物理的に接続された CD/DVD ドライブまたはフロッピー ドライブを使用する代わりに、KVM コンソールは仮想メディアを使用します。これは、仮想 CD/DVD ドライブまたはフロッピー ドライブにマップされる実際のディスク ドライブまたはディスク イメージ ファイルです。次のいずれでも仮想ドライブにマップできます。
ブートアップ中に F2 を押して、BIOS セットアップ メニューにアクセスします。
(注) | CIMC Configuration Utility は EHWIC E シリーズ NCE および NIM E シリーズ NCE には適用されません。 |
Cisco UCS M1 および M2 サーバの場合は、ブートアップ中に Ctrl+H を押し、WebBIOS にアクセスして RAID を設定します。
Cisco UCS M3 サーバの場合は、ブートアップ中に Ctrl+R を押し、MegaRAID コントローラにアクセスして RAID を設定します。
(注) | RAID は EHWIC E シリーズ NCE および NIM E シリーズ NCE ではサポートされていません。これらの SKU では、Ctrl+H および Ctrl+R は機能しません。 |
KVM コンソールを起動するためには、システムにリリース 1.6 以降の Java をインストールしておく必要があります。
証明書が Java で取り消しされたために KVM コンソールが起動しない場合は、Java の設定を変更する必要があります。次の手順を実行します。
Java コントロール パネルにアクセスします。
[Advanced] タブをクリックします。
[Perform certificate revocation on] で、[Do not check (not recommended)] ラジオ ボタンを選択します。詳細については、http://www.java.com/en/download/help/revocation_options.xmlを参照してください。
オペレーティング システムまたはハイパーバイザのインストール ディスクまたはディスク イメージ ファイルの場所を特定します。
(注) | VMware vSphere Hypervisor ではカスタマイズしたイメージが必要です。カスタマイズされたイメージをダウンロードするには、カスタマイズされた VMware vSphere Hypervisor イメージのダウンロードを参照してください。 |
ステップ 1 | オペレーティング システムまたはハイパーバイザのインストール ディスクを CD/DVD ドライブにロードするか、ディスク イメージ ファイルをコンピュータにコピーします。 | ||
ステップ 2 | CIMC が開いていない場合は、CIMC GUI にログインします。 | ||
ステップ 3 | [Navigation] ペインの [Server] メニューをクリックします。 | ||
ステップ 4 | 作業ウィンドウの [Host Image Mapping] タブをクリックします。 | ||
ステップ 5 | [Actions] 領域から、[Launch KVM Console] をクリックします。
[KVM Console] が別ウィンドウで開きます。 | ||

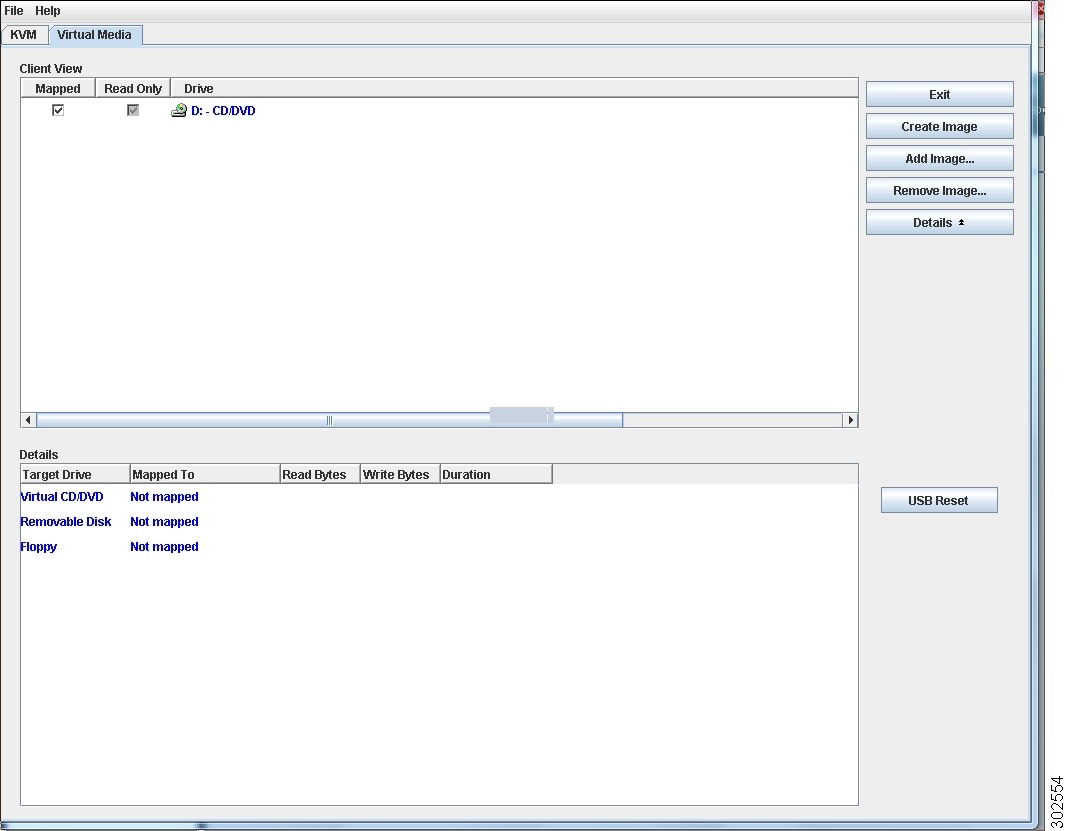

ステップ 6 | KVM コンソールから、[Virtual Media] タブをクリックします。
| ||
ステップ 7 | [Virtual Media] タブで、次のいずれかの方法を使用して仮想メディアをマップします。
| ||
ステップ 8 | 仮想 CD/DVD ドライブがブート デバイスになるように、ブート順を設定します。 | ||
ステップ 9 | サーバをリブートします。
サーバを再起動すると、仮想 CD/DVD ドライブからインストール プロセスが開始します。残りのインストール プロセスについては、インストールしているプラットフォームのインストレーション ガイドを参照してください。 | ||
ステップ 10 | オペレーティング システムまたはハイパーバイザをインストールした後にディスク ドライブが表示されない場合は、ドライバをインストールする必要があります。ドライバのインストール手順については、該当するオペレーティング システムまたはハイパーバイザのマニュアルを参照してください。 Microsoft Windows オペレーティング システムへのドライバのインストール手順については、Microsoft Windows Server 用のドライバのインストールを参照してください。 |
インストールが完了したら、仮想メディアのブート順を元の設定にリセットします。
Preboot Execution Environment(PXE)インストール サーバを使用すると、クライアントはリモートの場所からオペレーティング システムまたはハイパーバイザをブートおよびインストールできます。この方法を使用するには、PXE 環境が設定されていて、VLAN(通常は専用のプロビジョニング VLAN)で使用できるようになっている必要があります。さらに、サーバがネットワークからブートするように設定されている必要があります。サーバは、ブートすると、PXE 要求をネットワーク経由で送信します。PXE インストール サーバは、この要求に応答確認し、サーバにオペレーティング システムまたはハイパーバイザをインストールするイベントのシーケンスを開始します。
PXE サーバは、インストール ディスク、ディスク イメージ、またはスクリプトを使用して、オペレーティング システムまたはハイパーバイザをインストールできます。また、独自のディスク イメージを使用して、プラットフォーム、追加コンポーネント、またはアプリケーションをインストールすることもできます。
(注) | PXE インストールは、多数のサーバにプラットフォームをインストールする場合に効率のよい方法です。ただし、この方法を使用するには PXE 環境をセットアップする必要があることを考えると、他のインストール方法を使用する方が簡単な場合があります。 |
VLAN 経由でサーバに到達できることを確認します。
(注) | VMware vSphere Hypervisor ではカスタマイズしたイメージが必要です。カスタマイズされたイメージをダウンロードするには、カスタマイズされた VMware vSphere Hypervisor イメージのダウンロードを参照してください。 |
インストールが完了したら、LAN のブート順を元の設定にリセットします。
ステップ 1 | https://my.vmware.com/web/vmware/login にアクセスします。
VMware ログイン ページが表示されます。 |
ステップ 2 | 自分の VMware クレデンシャルを入力し、[Log In] をクリックします。
VMware のアカウントがない場合は、[Register] をクリックして無料アカウントを作成します。 |
ステップ 3 | [Downloads] をクリックし、ドロップダウン リストから [All Products] を選択します。 |
ステップ 4 | 必要に応じて、次のいずれかを実行します。
|
VMware vSpere Hypervisor のイメージをインストールします。
ホスト イメージ マッピング機能を使用すると、ホスト イメージのダウンロード、マッピング、マッピング解除、または削除を行うことができます。Microsoft Windows、Linux、VMware などのホスト イメージを、リモート FTP または HTTP サーバから CIMC 内部リポジトリにダウンロードしてから、E シリーズ サーバまたはNCE内の USB コントローラの仮想ドライブにマップします。イメージをマップした後は、イメージをマウントした仮想ドライブが最初のブート デバイスになるようにブート順序を設定してから、サーバをリブートします。ホスト イメージはファイル拡張子として .iso または .img がなければなりません。
また、ホスト イメージ マッピング機能により、診断イメージをダウンロードし、マウントできます。診断イメージのファイル拡張子は必ず .diag になります。
(注) | VMware vSphere Hypervisor ではカスタマイズしたイメージが必要です。カスタマイズされたイメージをダウンロードするには、カスタマイズされた VMware vSphere Hypervisor イメージのダウンロードを参照してください。 |
(注) | アップデートがすでに処理中であるときにイメージ アップデートを開始すると、どちらのアップデートも失敗します。 |
ステップ 1 | [Navigation] ペインの [Compute] メニューをクリックします。 | ||||||||||||||||||
ステップ 2 | 作業ウィンドウの [Host Image Mapping] タブをクリックします。 | ||||||||||||||||||
ステップ 3 | [Host Image Mapping] ページで、[Add Image] をクリックします。
| ||||||||||||||||||
ステップ 4 | [Download] をクリックします。
[Host Image Mapping] ページが開きます。[Host Image Mapping Status] 領域で、イメージ ダウンロードのステータスを表示できます。イメージが正常にダウンロードされ、処理された後、ページがリフレッシュされます。ページがリフレッシュされた後、新しいイメージが [Image Information] 領域に表示されます。 | ||||||||||||||||||
ステップ 5 | [Image Information] 領域で、マップするイメージを選択し、[Map Selected Image] をクリックします。
イメージがマップされ、USB コントローラの仮想ドライブにマウントされます。仮想ドライブには、次のいずれかを使用できます。 | ||||||||||||||||||
ステップ 6 | イメージがマウントされている仮想ドライブが最初のブート デバイスになるように、ブート順を設定します。
| ||||||||||||||||||
ステップ 7 | サーバをリブートします。 | ||||||||||||||||||
ステップ 8 | イメージにアンサー ファイルが含まれている場合、オペレーティング システムまたはハイパーバイザのインストールは自動化され、イメージがインストールされます。そうでない場合は、インストール ウィザードが表示されます。ウィザードの手順に従って、イメージをインストールします。 | ||||||||||||||||||
ステップ 9 | オペレーティング システムまたはハイパーバイザをインストールした後にディスク ドライブが表示されない場合は、ドライバをインストールする必要があります。ドライバのインストール手順については、該当するオペレーティング システムまたはハイパーバイザのマニュアルを参照してください。 |
admin 権限を持つユーザとして CIMC にログインします。
admin 権限を持つユーザとして CIMC にログインします。
