Cisco MDS 9132T ファイバ チャネル スイッチの概要

Cisco MDS 9132T 32-Gbps 32 ポート ファイバ チャネル スイッチは、強力でコンパクトな 1 ラック ユニット(1RU)の SAN ファブリック スイッチです。このデバイスには、次の主要な機能があります。

  • 32 Gbps 32 フルラインレートファイバチャネルポート。

  • 現場交換可能ユニット(FRU)として着脱可能なプラガブルおよびモジュラ型ラインカード拡張モジュール(LEM)。

  • ホットスワップ可能で冗長な電源装置とファン モジュール。

  • インサービス ソフトウェア アップグレード(ISSU)、仮想ストレージ エリア ネットワーク(VSAN)、VSAN 間ルーティング、セキュリティ機能、Quality of Service(QoS)などのエンタープライズクラスの機能。

  • セルフテスト(Cisco Generic Online Diagnostics [GOLD])、リンク テスト(ISL および F ポートのリンク診断)、ピアポート統計情報の照会(Read Diagnostic Parameters [RDP])などの広範な診断。

この章は次のトピックで構成されています。

シャーシのコンポーネント

このセクションでは、シャーシのさまざまなコンポーネントについて説明します。

正面図

次の図に、Cisco MDS 9132T スイッチの前面図を示します。

図 1. Cisco MDS 9132T スイッチの前面図

1

シリアル コンソール ポート

7

固定 FC ポート

2

システム ステータス LED

8

エアフロー グリル

3

電源装置ステータス LED

9

ラックマウント取り付けレール

4

ファン ステータス LED

10

ラインカード拡張モジュール(LEM)

5

USB ポート

11

LEM イジェクト レバー

6

10/100/1000 Mbps イーサネット管理ポート x 1

12

LEM 止めネジ

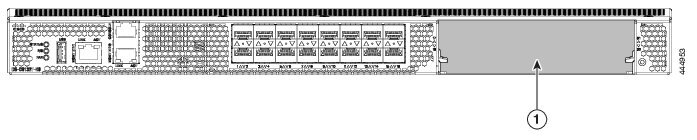

図 2. Cisco MDS 9132T スイッチの前面パネルのスロット番号

1

LEM スロット 1

背面図

次の図に、Cisco MDS 9132T スイッチの背面図を示します。

図 3. Cisco MDS 9132T スイッチの背面図

1

電源装置ファン

5

電源装置のロック用ラッチ

2

電源装置ハンドル

6

ラックマウント取り付けレール

3

電源レセプタクル

7

電源装置(2 ユニット)

4

シャーシ ファン モジュール(4 ユニット)

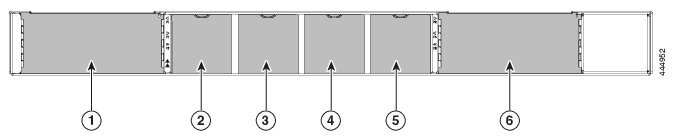

図 4. Cisco MDS 9132T スイッチの背面パネルのスロット番号

1

電源装置スロット 1

4

シャーシ ファン モジュール スロット 3

2

シャーシ ファン モジュール スロット 1

5

シャーシ ファン モジュール スロット 4

3

シャーシ ファン モジュール スロット 2

6

電源装置スロット 2

接地点

次の図に、Cisco MDS 9132T スイッチの接地点を示します。

図 5. Cisco MDS 9132T スイッチの接地点

1

アース ポスト

スイッチ LED

次の表では、Cisco MDS 9132T スイッチのシャーシ アクティビティ LED を説明しています。


(注)


Cisco MDS NX-OS リリース 8.3(1) 以前を実行しているスイッチの場合、4 つのファンが取り付けられ、動作している場合、ファン ステータス LED は緑に点灯します。Cisco MDS NX-OS リリース 8.3(2) 以降では、2 つまたは 4 つのファンが取り付けられ、動作している場合、ファン ステータス LED が緑に点灯します。


表 1. Cisco MDS 9132T スイッチのシャーシ アクティビティ LED

インジケータ

場所

機能

カラー

ステータス

状態

電源 LED

シャーシの前面パネル

シャーシの電力および状態

消灯

消灯

次のいずれかの状態です。

  • システムが PSU から十分な電力を受け取っていません。

  • オペレーティング システムが実行されていません。

点灯

両方の PSU が取り付けられ、動作しています。

レッド

点灯

次のいずれかの状態です。

  • PSU に障害が発生しました。

  • PSU が取り外されました。

ステータス LED

シャーシの前面パネル

システムステータス

点灯

すべての診断に合格し、Cisco NX-OS が実行されており、システムが動作しています。

オレンジ

点灯

次のいずれかの状態です。

  • システムは起動診断を実行しています。

  • システムはブート中です。

  • マイナー温度しきい値を超えています。

点滅

次のモジュールのいずれかでエアー フロー方向が正しくないように見られます。

  • ファン モジュール:スイッチは 10 ~ 15 秒でシャットダウンします。

  • PSU:スイッチは 10 分後にシャットダウンします。

  • ファン モジュールと PSU:スイッチは 10 分後にシャットダウンします。

点灯

次のいずれかの状態です。

  • 起動中に診断テストに失敗したか、別の障害が発生しました。

  • メジャー温度しきい値を超えています。

ファンの状態

シャーシの前面パネル

ファンの正常性

点灯

すべてのシャーシ ファン モジュールが動作しています。

点灯

ファンに障害が発生しています。

PSU ステータス インジケータ

各 PSU のフェースプレート

PSU 入出力

消灯

PSU への入力がありません。

点灯

PSU の出力は問題ありません。

点滅

PSU の出力に問題がありますが、入力は問題ありません。

PSU 操作

オレンジ

消灯

PSU は正常に動作しています。

点灯

次のいずれかの状態が PSU に存在します。

電圧オーバー

過電流

温度過上昇

ファンに障害が発生しています。

点滅

PSU に障害がありますが、まだ動作しています。

ファンステータス

各ファン モジュールのフェースプレート

ファンモジュール

点灯

ファン モジュールが正常に動作している。

オレンジ

点灯

ファン モジュールのすべてのファンに障害が発生しています。

次の表では、Cisco MDS 9132T スイッチのイーサネット ポート LED について説明します。

LED の場所

ステータス

状態

消灯

リンクはありません。

緑で点灯

物理リンクを示します。

消灯

アクティビティはありません。

オレンジで点滅

アクティビティを示します。

次の表では、Cisco MDS 9132T スイッチのファイバ チャネル ポート LED について説明します。

ステータス

状態

緑で点灯

リンクがアップの状態です。

緑の定期的な点滅

リンクがアップしており、ポート ビーコンがアクティブです。

緑の断続的な点滅

リンクはアップ状態です(ポート上のトラフィックを示します)。

オレンジに点灯

ソフトウェアによってリンクがディセーブルにされています。

オレンジで点滅

障害状態が存在します。

消灯

リンクが確立されていません。

ファン モジュール

Cisco MDS 9132T スイッチ ファン モジュールには、シャーシに挿入したり、シャーシから取り外したりするための固定ハンドルがあります。ファン モジュールはホットスワップに対応しているため、動作中にファン モジュールを交換しても、動作を中断させずにすみます。システムを数分以上稼働させる場合は、適切なエアーフローと冷却を確保するために、空のファン ベイにファン ブランク モジュールを取り付ける必要があります。エアーフローの流れが不十分な場合、事前に設定された温度しきい値を超えて、システムが自動的にシャットダウンします。これは恒久的な熱による損傷を防ぐためです。

Cisco MDS 9132T スイッチは、2 つまたは 4 つの動作中のファン モジュールで展開できます。1 つまたは 3 つの動作中のファン モジュールは、エラー状態として分類されます。ファン モジュールが 2 つしか取り付けられていない場合、システムは自動シャットダウンを防ぐために少なくとも 2 つの動作中のファン モジュールを必要とするため、ファンの冗長性はありません。この要件は、ファンモジュールの交換時に緩和され、システムは、中断のないサービスのために単一の動作中のファンモジュールで最大 3 分間動作できます。2 つのファン モジュールのみを使用する場合にシステムを最適に冷却するには、ファン ベイ 2 および 4 にモジュールを取り付けます。4 つのファン モジュールが取り付けられている場合、最大 2 つのファン モジュールに障害が発生した場合でも、システム動作が中断されないようにするための冗長性があります。

図 6. Cisco MDS 9132T ファン モジュール

データ センターでのさまざまなホット アイルやコールド アイル、およびラックの冷却構成に対応するため、2 つのモデルのファン モジュールがあります。最初のタイプは、シャーシの背面でポート側の吸気と排気を行うエアーフローに対応しています。2 番目のタイプは、エアーフローが反対方向を向いており、シャーシ背面で吸気、ポート側の排気を行います。エアーフローの方向は、各ファン モジュールに次のように示されています。

  • 赤:ポート側吸気エアフロ―

  • 青:ポート側排気エアフロ―

冗長性のためのファン要件


(注)


ファン ユニットの数は、スイッチでイネーブルになっているポート数とは関係ありません。ただし、ファンの冗長性を備えたポート数の多い構成を導入することを推奨します。


  • ファン トレイ X 2:冗長性なし

  • ファン トレイ X 4:ファンの冗長性をサポート

次の図に、ファン ブランク モジュールを示します。

図 7. ファン ブランク モジュール

ファン モジュールの取り付けおよび取り外しについては、次を参照してください: ファン モジュールの取り付けと取り外し

電源

Cisco MDS 9132T スイッチ PSU には、非スイッチ電源コンセント、PSU ステータス LED、およびシャーシへの PSU の挿入と取り外しのためのハンドルがあります。Cisco MDS 9132T スイッチには、少なくとも 1 台の動作中の電源ユニットが必要です。最大 2 台の PSU の設置をサポートします。これにより冗長性が提供され、PSU に障害が発生した場合でも中断のない動作が可能になります。PSU はホットスワップに対応しているため、動作中に PSU を交換しても、動作を中断させずにすみます。正常なエアーフローを提供するために、数分以上動作しているときに空の PSU ベイがある場合は、PSU ブランクモジュールを取り付ける必要があります。エアーフローの流れが不十分な場合、事前に設定された温度しきい値を超えて、システムが自動的にシャットダウンします。これは恒久的な損傷を防ぐためです。

スイッチは、次のいずれかの PSU をサポートします。

  • 650 W AC、ポート側排気タイプ(スイッチあたり最大 2 個)

  • 650 W AC、ポート側吸気タイプ(スイッチあたり最大 2 個)

スイッチは、同時に両方のエアーフロー タイプの PSU をサポートすることはできません。両方の PSU が、ポート側排気であるか、またはポート側吸気であるか、または である必要があります

図 8. Cisco MDS 9132T PSU


データ センターでのさまざまなホット アイルやコールド アイル、およびラックの冷却構成に対応するため、2 つのモデルの PSU があります。最初のタイプは、シャーシの背面でポート側の吸気と排気を行うエアーフローに対応しています。2 番目のタイプは、エアーフローが反対方向を向いており、シャーシ背面で吸気、ポート側の排気を行います。エアーフローの方向は、各 PSU に次のように示されています。

  • 赤:ポート側吸気エアーフロー

  • 青:ポート側排気エアーフロー


(注)


PSU のエアーフローの方向は、ファン モジュールのエアーフローの方向と一致する必要があります。


冗長性のための電源要件


(注)


電源ユニットの数は、スイッチで有効になっているポートの数とは関係ありません。ただし、ポート数の多い構成では、電源の冗長性を確保して展開することを推奨します。


  • 1 個の電源:冗長性なし

  • 2 個の電源:1:1 の電源冗長性

次の図は電源のブランク モジュールを示します。

図 9. 電源ブランク モジュール

PSU の取り付けと取り外しの詳細については、 次を参照してください: 電源装置の取り付けと取り外し

ラインカード拡張モジュール

ラインカード拡張モジュール(LEM)は、Cisco MDS 9132T スイッチ用の着脱可能な拡張モジュールです。

LEM は、Cisco MDS 9132T スイッチで現場交換可能です。ただし、このモジュールはホットスワップ可能ではありません。スイッチの取り外しまたは挿入の前に、スイッチの電源をオフにする必要があります。

数分以上動作しているときに LEM ベイが空の場合は、正しいエアーフローを確保するために、LEM ブランク モジュールを取り付ける必要があります。エアーフローの流れが不十分な場合、事前に設定された温度しきい値を超えて、システムが自動的にシャットダウンします。これは恒久的な損傷を防ぐためです。

図 10. Cisco MDS 9132T LEM


LEM の取り付けと取り外しの詳細については、 次を参照してください:Cisco MDS 9132T ファイバ チャネル スイッチの設置…」。

サポートされる SFP+ トランシーバ

SFP+ トランシーバは現場交換可能です。スイッチでサポートされる SFP+ トランシーバの任意の組み合わせを使用できます。唯一の制限は、短波(SW)トランシーバをピアデバイスの SW トランシーバとペアリングする必要があり、長波(LW)トランシーバをピアデバイスの LW トランシーバとペアリングする必要があること、および信頼性の高い通信のために規定のケーブル長を超えてはならないことです。

Cisco MDS 9132T スイッチでサポートされる SFP+ トランシーバのリストについては、次を参照してください: SFP トランシーバ仕様。SFP+ トランシーバは、個別に、または Cisco MDS 9132T スイッチと一緒に注文できます。


(注)


Cisco MDS 9132T スイッチでは、Cisco SFP+ トランシーバのみを使用してください。各 Cisco SFP+ トランシーバには、その SFP+ トランシーバがスイッチの要件を満たしているかどうかをスイッチで確認できるように、モデル情報がコード化されています。
