ACME 社について
ACME 社は、ロケット動力付きローラー スケート、ジェット式一輪車、各種爆発物など、多種多様な製品ポートフォリオの製造、販売、流通を専門としている多国籍企業です。各製品グループは、社内で個々のビジネス グループとして活動しており、これまでは、個々にインフラストラクチャとアプリケーションを保持していました。これらのグループは市場への小売りルートに重点を置いていましたが、オンライン販売チャネルを占めている新たな競合他社の出現に強い危機感を覚え、最近、より直販型のビジネス
モデルを推進することを決定しました。さらに競争力を高める一助として、ACME はプロジェクトを立ち上げ、ポートフォリオ全体の顧客への製品提供に向けて、注文と流通をサポートするモバイル アプリケーション プラットフォームを構築することにしました。
従来、ACME の事業部門は IT 要求を満たすために、サードパーティのソフトウェア企業と市販のソフトウェアを利用していました。しかし、消費者とより親密な関係を築き、ユーザからのフィードバックをプラットフォームで直接得ることを望んでおり、また、市場の変動により俊敏に対応できるように、継続的な改善サイクルを組み込むことも望んでいます。これまで、カスタム
ソフトウェアを使用していたときは、従来のインフラストラクチャおよびソフトウェア モデルを利用していたので、変化する要件に対応できませんでした。そのため、ACME はアプリケーションとインフラストラクチャ両方のライフサイクルを管理する新しいアプローチを探しています。アプリケーション開発者は、継続的デリバリや継続的インテグレーションなどの新たなアプリケーション開発傾向について調査し、新しいアプリケーション
プラットフォームをこの方式で開発することにしました。これに対応するには、従来の概念では不可能な方法で、インフラストラクチャ コンポーネントをこれらの新しいパラダイムにマッピングできる必要があります。
ACME がこれまでに直面した最も大きな課題の 1 つは、運用とインフラストラクチャが製品開発の付け足しであったことです。このことはいくつかの問題を引き起こしています。アプリケーションを導入する際に、チーム全員が週末に長い時間を費やしているため、顧客に影響するような停止が生じ、さらに、完成までにビジネス
リーダーの希望以上の時間がかかっていました。そのため、ACME 社 は環境の構築による変革を決意しました。この環境では、インフラストラクチャのアーティファクトをアプリケーションの一部として扱い、バージョン管理によりチェックして、実際のアプリケーションと同時にテストし、継続的に向上させることができます。
ACME は、新しいアプリケーション プラットフォームをタイムリーに配置することに大きな重点を置いています。その一方で、拡張してインフラストラクチャの共有プールを提供できる基盤づくりにも関心を示しています。このプールは、効率を高めるために、すべてのビジネス
グループで共有され、マルチテナント方式で運用されます。
エグゼクティブ ブリーフィングで、Cisco Systems の当時の CEO、John Chambers 氏は ACME に次のように説明しました。「世界は変化しています。あらゆる企業がテクノロジー企業となっています。そのことを受け入れないと取り残されてしまいます」
Amazon Web Services(AWS)や OpenStack などのクラウド プラットフォームの成功によって実証されているように、技術提供型の消費モデルは急激なビジネス要件の変化により迅速に適応できます。これこそ、ACME 社 のビジネス
オーナーに必要な消費タイプです。運用の管理は運用グループが重点を置いていることですが、管理は純粋な消費モデルのフォールトとなる可能性があります。企業が自動化コンポーネントの消費を可能にするテクノロジーに投資をしない場合、成長するために残された唯一の方法は、人的レベルのコンポーネントを破棄することですが、そのような企業で働くことを選ぶ人間はあまりいません。
さまざまなテクノロジー ベンダーからの現在の提案を分析した結果、ACME 社は Cisco Application Centric Infrastructure (ACI )を選択しました。とりわけ必要なのは、すべての物理的および仮想的なインフラストラクチャ構成を、開発、テスト、実稼働の全環境にわたって一貫性のある 1 つの構成にまとめる能力、および、現在 ACME が保持しているさまざまなデータセンターのロケーション全体における互換性です。ACI は、ネットワーク デバイスとプロトコルの構築に使用される下部構造を変更するためにゼロから構築されています。このレベルのイノベーションは、ユーザの対話用ツールを拡張する機会を提供します。ここでは、IT とインフラストラクチャがより動的であることに力点を置いています。つまり、ビジネスの速度に合わせて
IT を運用および管理できるようにすることです。ただし、この種の変化は恐れ、不安、疑念を引き起こします。本書では、ACI ファブリックでの運用アクティビティにある程度の快適さと親しみやすさを感じてもらえるように図っています。
ACME 社は架空の企業ですが、この事例はあらゆる企業に該当し、重要なことは、そのような企業の従業員の事例でもあることです。IT 業界の従事者には、ビジネスの急激な変化についていく心構えが必要です。しかし、これは、ビジネスとテクノロジーの関係における大部分の運用グループの在り方に反しています。ほとんどの
IT 運用グループは、現在のサービス提供に必要なツールにかなりの時間をかけているので、再投資には組織的な抵抗があります。考えるべきことは、「これまで機能してるものをなぜ変更するのか」ということです。
Why、Who、What、When、How
ACI について、ACME はインフラストラクチャの運用方法を単純化することに目を向けていますが、それは初歩に過ぎないと気づきました。このアプリケーションとインフラストラクチャは ACME 社にとって新しいものです。ACME は、誰が何を管理するのか、どのようにタスクに取り組むのかなど、基本的な問いに取り組む必要があります。さまざまなグループが通常操作を実行する時期や、それらの操作を実行する対象範囲についても検討する必要がありますが、これらにはより戦術的なポイントインタイムが関連します。ここでは以下のモニカに関連する事項について説明します。これらのモニカは、ACI ファブリックの運用、および ACME 社などの企業がワークロードを分割する方法に関連しています。
「Why(理由)」は、ACI ファブリックを運用可能にするために考慮すべきことの中で最も重要な部分です。ACME 社の場合、主要な成功基準は、アプリケーション イニシアティブのサポートに必要なインフラストラクチャ展開のプロセスと手順を合理化することです。目的とする結果を得るには、高度な自動化が必要です。自動化は、繰り返しタスクを高速化し、エラーや工程漏れを排除します。当初、自動化は一部の仕事に対する脅威のように感じられるため、それらの関係者にとっては恐ろしい提案となる可能性があります。しかし、自動化はまったく逆のことをもたらします。チームのメンバー全員がより楽しく作業し、自由に価値を刷新して追加できるようになり、その一方で、日常的な繰り返しタスクがなくなります。ファブリックの自動化が組織にとって有益になる
why(理由)を考えることは、期待投資利益率を設定する上で重要です。また、運用が特定の方法で実行される why(理由)を考えることも、使用するプロセスやツールを構想する上で役立ちます。
多くの組織と同様、元来、ACME 社には IT イニシアティブの成功に関わっているさまざまなタイプの関係者がおり、それぞれが専門とするインフラストラクチャの特定要素を担当していました。これらのグループに対して明確な組織的境界を設けることもできますが、どの
IT 組織でも、境界はある程度あいまいになっているようです。下記はこれらのグループの特徴の一部を示していますが、いくつの特徴が組み合わされている場合もあることに留意してください。マクロ レベルでは、さまざまな組織が存在しているということがエンドユーザにわからないようにするべきです。代わりに、組織全体が
1 つのチームとして、組織に価値をもたらす共通の目標に向かっているように映るべきです。
ACME の開発応用チームは、社内で使用するソフトウェアとアプリケーション、および顧客に提供するソフトウェアに重点を置いています。チームのアプリケーション担当部署にはアプリケーション製品の責任者と各部門の専門家がおり、他のビジネス部門がビジネス
アプリケーションを活用して仕事を遂行できるように尽力しています。チームの開発担当部署は、モバイル アプリケーション ソフトウェアのプラットフォームを作成します。アプリケーションの設計、パフォーマンス、可用性がエンドユーザにとって最適なものになるように、両部署は同じ部門の他のチームと緊密に連携する必要があります。
ACME のネットワーク チームは、レイヤ 2(MAC/スイッチング)とレイヤ 3(IP ルーティング)でパケットを転送する、ネットワーク構成の構築と管理に重点を置いています。チームの課題は、高い可用性を保ちながら、アプリケーション要件のやりくり、SLA
の管理、情報セキュリティの実施支援を行うことです。このチームは、ネットワーク構成の設定方法、レイヤ 3 とレイヤ 2 の結合方法、転送の検証方法、およびファブリック内のネットワーク転送に関するトラブルシューティング方法を理解している必要があります。ACI conrefACI を使用すると、チームは、過負荷のネットワーク構成を分離したり、解決を目指していた特定のネットワークの問題に立ち返ることができ、一方、他のグループは特定のチームの専門知識を活用してセキュリティやアプリケーション レベルのポリシーを操作できます。また、チームは、ネットワーク転送のパフォーマンスにおいてさらに高い透過性を実現し、セルフサービス容量内でオンデマンドで利用可能な主要メトリックを作成できます。
ACME のストレージ チームは、組織にデータ ストレージ リソースを配布することに主な重点を置いています。ストレージ チームは、可用性の面からデータの保護に取り組み、さらに、機密データの安全性も確保します。ストレージ チームは、非常に厳しい
SLA の維持に大きな成功を収めており、これまで、ストレージ アクセス用の個々のインフラストラクチャを管理していました。ACI ファブリックによって提供される機能を使用することで、チームは新しい IP ベースのストレージおよびクラスタリング テクノロジーを自信を持って展開できます。チームは、ストレージ アクセスの実行の様子を確認できること、および競合の発生時に通知を受けることを望んでいます。チームは、主として、QoS
の複数パスなどに関する特定の要件を抱えています。これまでは、ストレージ デバイスの管理に加えて、ストレージ ファブリックの配布にも気を使わなければなりませんでした。ACI は、ストレージ チームに必要とされる可視性をもたせます。これらの機能については、主にモニタリングの項で説明します。
ACME 社のコンピューティングおよび仮想化チームは、管理を担うサーバ ファームの仮想化という大きな取り組みを終えようとしています。最近、チームは、仮想化への取り組みとは別の新たなワークロードに対処し、仮想化への取り組みから得たのと同様のアジリティをベア
メタル サーバにおいても実現するために、新しい設定管理ツールを採用しました。アプリケーションのロールアウトには仮想化と非仮想化の両方のワークロードがあるので、この採用はタイムリーです。また、アプリケーション開発者は、アプリケーションのポータビリティを大幅に向上させるために、Linux
コンテナ テクノロジーの活用にますます関心を抱いています。コンピューティングおよび仮想化チームは、物理サーバと仮想サーバに共通のアクセスを提供する ACI conrefACI の機能に関心を示しています。この機能を使用すると、複数のハイパーバイザを集約した一か所から仮想化クラスタにエンドポイント グループをパブリッシュできます。これらの機能については、「ファブリック接続」の章で詳しく説明します。
ACME 社の情報セキュリティ チームは、従来、アプリケーション導入プロセスに関与し、脆弱性評価とデータの分類を担当していました。現在のプロジェクトでは、新しいアプリケーションにクレジット カード番号などの顧客機密情報が格納されます。この情報の機密性と
ACI conrefACI ファブリックのセキュリティ面から見て、情報セキュリティ チームはプロセスの初期に入力を行うことで、セキュリティやコンプライアンスの問題による作業のやり直しを回避できます。情報セキュリティ チームは、ACI セキュリティ モデルの運用面に関心を持っています。これには、テナント、ロール ベース アクセス コントロール(RBAC)、モニタリング、およびレイヤ 4 ~ レイヤ 7 サービスが関連しているからです。
「What(何を)」についてはさまざまな面から考察できますが、本書における主要コンセプトは、ACI ファブリックの運用管理にどのようなツールを使用するかということです。これまでのネットワークでは、CLI や SNMP などの従来のツールを使用してネットワークの運用を管理し、ツールを管理プラットフォームや設定/管理プロセスに統合していました。
ACI には従来のツールの要素もいくつかありますが、ファブリックの管理は、より柔軟なベースを提供する抽象化オブジェクト モデルに基づいて行われます。このベースによって、ファブリック オペレータは複数のモードから選択できます(GUI、CLI、API 統合、プログラム、スクリプティング、またはこれらの組み合わせなど)。ACI conrefACI でのツールの選択方法は、実行内容とツールの使用方法によって決まります。たとえば、運用スタッフが多数のインターフェイスとスイッチから情報を収集する場合や、さまざまなオブジェクトを同時に管理する場合は、スクリプティングを使用すると効率的です。一方、単純なダッシュボードのモニタリングには
GUI の方が適しています。
「When(いつ)」は、上記のチームが計画に関与する時期を示します。ファブリックの実装および管理方法に関するポリシーとプロセスを作成する際は、早い段階でさまざまなチームを関与させることをお勧めします。ACI conrefACI のコラボレーション特性によって、ワークフローの高度な並列化を実現できます。これは ACI と従来の処理との主要な相違点です。従来の処理は本質的に逐次的であるため、アプリケーションの開発に長い時間がかかり、問題が発生した場合の平均解決時間も長くなります。
「How(どのように)」は、以下の基本的な質問に対する回答です。
ネットワーク担当者は、どのようにネットワーク転送の設定に取り組むのか。
コンピューティング チームは、どのようにインフラストラクチャから情報を取得し、最適なワークロードの配置を決定するのか。
アプリケーション チームは、どのようにパフォーマンスと使用メトリックを追跡するのか。
ストレージ チームは、どのようにストレージ サブシステムへのアクセスを追跡し、それが性能基準を満たしていることを確認するのか。
「how(どのように)」に環境設定の変更が関連する場合は、変更の管理についても検討する必要があります。変更の管理は、ACI がサポート対象としているミッションクリティカルな環境において避けがたいことです。ACI ポリシー モデルは、フォールトドメインの全体サイズを削減し、増分変更のメカニズムを提供するように設計されています。バックアップと復元用のメカニズムがありますが、これらについては以降の章で説明します。また、このモデルについて、およびテナントやファブリック全体に影響を及ぼすオブジェクトについても説明します。
運用手順の変化に伴い、現行の変更管理や継続的な統合/デリバリ戦略の評価が必要になります。本書では、全体を通じて、ファブリックのプロアクティブおよびリアクティブな管理を取り上げています。
その根拠となるのは、ビジネス リスクを軽減してシステムの可用性を高めるために、大部分の組織がある種の構造化された変更管理方式を実装しているということです。変更/IT 管理に関するいくつかの基本原則(Cisco Lifecycle Services、FCAPS、および
ITIL)があるので、それらを適切な指針として開始することができます。変更管理や継続的統合に対する共通認識アプローチの基礎となるのは、ファブリックを処理する前の設計実装サイクルの初期に、日常的なメンテナンス、モニタリング、プロビジョニングを行う運用チームと話し合うことです。達成基準(本書の目標の
1 つ)に関する運用チームのトレーニングも重要です。5 年前のテクノロジーに基づく変更管理方針を適用している状況では、ACI が提供するテクノロジーを迅速に導入できません。
ACI ソリューション固有のマルチテナント機能とロール ベース アクセス コントロール機能により、変更の範囲と影響をクリーン ボックスに入れて分離したり取り出すことができます。詳細については、ロールベース アクセス コントロール を参照してください。
最終的には、各変更の評価は基本的に業務に与えるリスクと価値の両方の観点から実施する必要があります。低オーバーヘッドの変更管理プロセスを可能にするための 1 つの方法は、それぞれの変更によるリスクを軽減し、価値を増大させることです。デリバリ プロセスの初期から定期的にリリースを実行し、ユーザからのフィードバックに基づいて、デリバリ
チームが常に最も価値があることに取り組むことで、継続的デリバリにおいてこれを実現できます。
情報管理システムの分野では、3 種類の基本的変更があります。
定義によると、緊急の変更はある種の技術的な機能停止(ハードウェア、ソフトウェア、インフラストラクチャ)への対応であり、影響を受けたシステムへのサービスを復旧するために実行されます。
通常の変更とは、変更要求の作成から始まり、検討、評価、承認または却下、計画と実装(承認された場合)という、一定の変換管理プロセスを経た変更です。ACI 環境では、通常の変更は次の構成要素内の項目に適用できます。」
ファブリック ポリシー(ファブリック内部とアクセスについては後述)。
他のすべてのテナントと共有される、共通テナント内のコンフィギュレーション オブジェクト(ファブリック全体に影響を与えるもの)
プライベート ネットワーク
ブリッジ ドメイン
Subnets
Virtual Machine Manager(VMM)の統合
レイヤ 4 ~ レイヤ 7 デバイス
デバイス パッケージ
論理デバイスの作成
具体的なデバイスの作成
レイヤ 2 またはレイヤ 3 外部コンフィギュレーション
接続可能エンティティ プロファイル(AEP)の作成
サーバまたは外部ネットワークの接続
トラフィックが流れる方向を実質的に変化させる、現在展開されているコントラクトとフィルタへの変更
標準の変更とは、事前承認された低リスクの変更です。それぞれの組織が、許可する標準の変更の種類、承認者、「標準」と見なす変更の基準、および変更管理プロセスを決定します。通常の変更と同様に、記録して承認する必要があります。ACI 環境における「標準」の変更の例は、次のとおりです。
テナントの作成
アプリケーション プロファイルの作成
エンドポイント グループ(EPG)の作成
テナント レベルでのコントラクト
レイヤ 4 ~ レイヤ 7 サービス グラフ
エンドポイント グループのドメインの関連付け
上記の項目はすべてのタスクを包括したものではなく、毎日または毎週実行される一般的なタスクを示しています。
環境に対する変更を監査する機能は、ACME 社にとって要件の 1 つです。 Application Policy Infrastructure Controller (APIC ) はシステムに対するすべての設定変更の監査ログを保持します。これは、「何かが動作を停止した場合」に対処する主要なトラブルシューティング ツールです。緊急の対応として、監査ログを確認し、誰がどのような変更をいつ行ったかを調べ、その変更に起因するエラーと関連付けます。これにより、変更を迅速に元に戻すことができます。
インフラストラクチャの管理における継続的デリバリの詳細については、本書の範囲外です。
以降ではこれらの質問に回答しながら、コンセプトと手順の使用方法のフレームワーク、および組織内の同様の取り組みにそれらを適用する方法のフレームワークを示します。本書は一定の順序でレイアウトされています。しかし、ACI を使用することで、ACME 社は、全体を通じて取り上げられている関係者と並行してそれらのタスクを完了できます。また、本書では、関係者が以前よりも協力的な方法で連携して作業できる方法も示しています。本書全体を通じていくつかのスクリプト作成例が示されており、最後の項では、ACI API を使用して大部分の運用作タスクを自動化する方法が詳しく説明されています。組織構造がこれらのチームにサイロ化してしまう可能性がありますが、顧客、ユーザ、そして最終的にはビジネスにより高い価値をもたらす上で最も重要なことは、グループが相互に協力(insieme(インスィエーメ) )して作業することです。

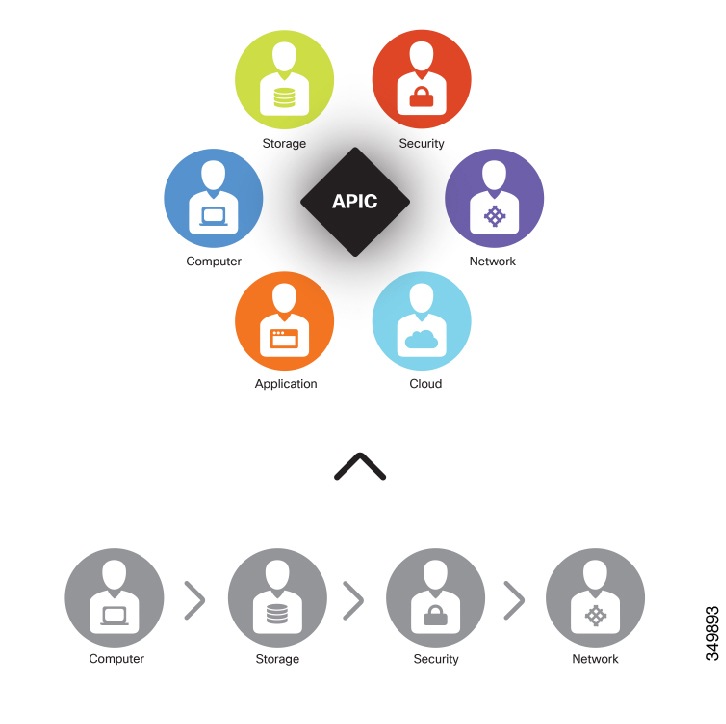

図 1. ACI は組織全体の IT 要件に対応
