この章では、CLI を ESX 4.0 または ESXi 4.0 VMware サーバにインストールした後で、CLI を使用して Cisco Nexus 1000V ソフトウェアを設定する方法について説明します。
(注) Cisco Nexus 1000V ソフトウェアを ESX 4.0 または ESXi 4.0 VMware サーバにインストールする方法については、『Cisco Nexus 1000V Software Installation Guide, Release 4.0(4)SV1(3)』を参照してください。
ここでは、このプロセスをガイドします。各手順の完了後に、この項に戻り、必要な手順がすべて正しい順に完了したことを確認してください。
ステップ 1 「CLI を使用した VSM 仮想マシンの設定」を使用して、VSM 仮想マシンを設定します。
• レイヤ 3 コントロールを設定している場合は、『 Cisco Nexus 1000V System Management Configuration Guide, Release 4.0(4)SV1(3) 』 の「Domain Configuration」を参照してから、次の手順に進みます。
• レイヤ 3 コントロールを設定していない場合は、次の手順に進みます。
ステップ 3 「VSM 接続の確認」に従って VSM 接続を確認します。
ステップ 4 Cisco Nexus 1000V ライセンスを追加します。
(注) ソフトウェアでは、16 CPU ソケットに 60 日間のライセンスが提供されます。永久ライセンスが VSM にインストールされていない場合だけ、これらのライセンスが使用されます。このソフトウェアをインストールすると、60 日間の評価期間が開始します。
ライセンスを購入した場合は、『 Cisco Nexus 1000V License Configuration Guide, Release 4.0(4)SV1(3) 』 を参照してください。
ステップ 5 「vCenter Server 上での Cisco Nexus 1000V プラグインの作成」に従って Cisco Nexus 1000V プラグインを作成します。
ステップ 6 「vCenter Server への接続」に従って vCenter Server に接続します。
ステップ 7 「VLAN の作成」に従って必要な VLAN を作成します。
ステップ 8 次の手順に従って、使用するポート プロファイルを作成します。
• 「VSM と VEM 間の通信用のシステム ポート プロファイル設定」
• 「VM トラフィックのアップリンク ポート プロファイル設定」
• 「VM トラフィックのデータ ポート プロファイル設定」

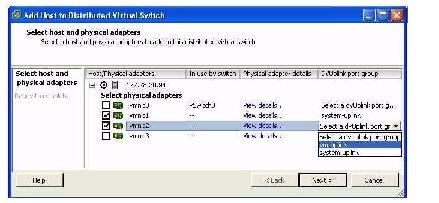

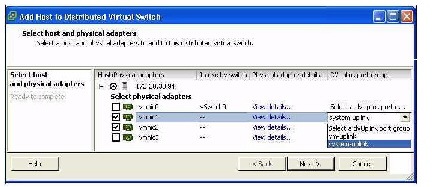

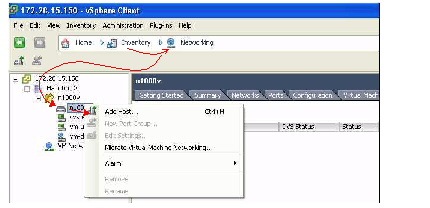

ステップ 9 「ESX 4.0 ホストの DVS への追加」に従ってホストを DVS に追加します。
ステップ 10 このプロセスが完了しました。「ソフトウェアの設定プロセス」に戻ります。
この手順を開始する前に、次の事柄を理解または実行しておく必要があります。
• 次の Cisco Nexus 1000V ドメイン情報を用意している必要があります。
• コントロール、パケット、管理には同じ VLAN を使用し、この VLAN 上にデータ トラフィックは流さないことを推奨します。柔軟性を高めるため、個別の VLAN を使用できます。

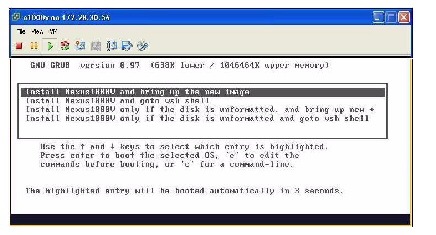

ステップ 1 仮想マシン(VM)の電源を入れ、[Install Cisco Nexus 1000V and bring up the new image] を選択します。
(注) VM の電源投入が完了するまで、最大 5 分かかることがあります。

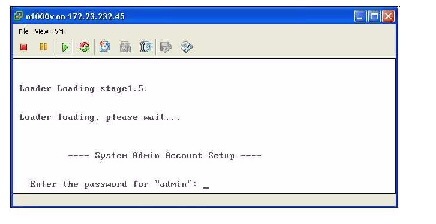

ステップ 2 プロンプトが表示されたら、管理者用のパスワードを入力して確認します。
---- System Admin Account Setup ----
Confirm the password for
Enter the password for "admin":
"admin":
ステップ 3 プロンプトが表示されたら、ドメイン ID を入力します。
Enter the domain id<1-4095>: 152
ステップ 4 プロンプトが表示されたら、ハイ アベイラビリティ(HA)ロールを入力します。
ロールを指定しない場合は、スタンドアロン ロールがデフォルトで割り当てられます。
Enter HA role[standalone/primary/secondary]:
primary
[#########################################] 100%
• プライマリおよびアクティブ VSM を設定する場合は、ステップ 8へ進みます。
• セカンダリおよびスタンバイ VSM を設定する場合は、次の手順に進みます。
ステップ 6 CD-ROM の ISO イメージからセカンダリ VSM をインストールする場合は、仮想 CD-ROM をここでアンマウントし、VSM が CD から起動しないようにします。
VSM VM がハード ドライブより先に CD-ROM から起動するように設定している場合は、このステップが必要です。
ステップ 7 セカンダリおよびスタンバイ VSM を設定しているときに、VSM の再起動が要求された場合は、yes と入力します。
セカンダリ VSM VM が再起動し、スタンバイ モードになります。
セカンダリ VSM のパスワードは、アクティブおよびプライマリ VSM のパスワードと同期化されます。
アクティブおよびプライマリ VSM の設定はここで自動的にスタンバイと同期化されます。
Setting HA role to secondary will cause a system reboot. Are you sure (yes/no) ? : y
[########################################] 100%
HA mode set to secondary. Rebooting now...
セカンダリ VSM を設定する手順が完了しました。「CLI ソフトウェアの設定プロセス」に戻り、設定を続けます。
ステップ 8 基本設定ダイアログを開始するかどうかを尋ねるプロンプトが表示されたら、yes と入力します。
Would you like to enter the basic configuration dialog (yes/no):
yes
ステップ 9 別のログイン アカウントを作成するかどうかを尋ねるプロンプトが表示されたら、 no と入力します。
Create another login account (yes/no) [n]: no
ステップ 10 読み取り専用 Simple Network Management Protocol(SNMP; 簡易ネットワーク管理プロトコル)コミュニティ ストリングを設定するかどうかを尋ねるプロンプトが表示されたら、 no と入力します。
Configure read-only SNMP community string (yes/no) [n]: no
ステップ 11 読み取りと書き込み用 SNMP コミュニティ ストリングを設定するかどうかを尋ねるプロンプトが表示されたら、 no と入力します。
Configure read-write SNMP community string (yes/no) [n]: no
ステップ 13 帯域外管理を設定するかどうかを尋ねるプロンプトが表示されたら、 yes と入力して、mgmt0 IPv4 アドレスとサブネット マスクを入力します。
Continue with Out-of-band (mgmt0) management configuration? [yes/no] [y]: yes
Mgmt0 IPv4 address:
172.28.15.152Mgmt0 IPv4 netmask: 255.255.255.0
ステップ 14 デフォルト ゲートウェイを設定するかどうかを尋ねるプロンプトが表示されたら、 no と入力します。
Configure the default-gateway: (yes/no) [y]: no
ステップ 15 高度な IP オプションを設定するかどうかを尋ねるプロンプトが表示されたら、 no と入力します。
Configure Advanced IP options (yes/no)? [n]: no
ステップ 16 Telnet サービスをイネーブルにするかどうかを尋ねるプロンプトが表示されたら、 yes
と入力します。
Enable the telnet service? (yes/no) [y]: yes
ステップ 17 Secure Shell(SSH; セキュア シェル)サービスをイネーブルにするかどうかを尋ねるプロンプトが表示されたら、 yes と入力して、キーのタイプとキービット数を入力します。
詳細については、『 Cisco Nexus 1000V Security Configuration Guide, Release 4.0(4)SV1(3) 』 を参照してください。
Enable the ssh service? (yes/no) [y]: yes
Type of ssh key you would like to generate (dsa/rsa) : rsa
Number of key bits <768-2048> : 1024
ステップ 18 Network Time Protocol(NTP; ネットワーク タイム プロトコル)サーバを設定するかどうかを尋ねるプロンプトが表示されたら、 no
と入力します。
Configure NTP server? (yes/no) [n]: no
ステップ 19 Virtual Ethernet Module(VEM)機能レベルを設定するかどうかを尋ねるプロンプトが表示されたら、 yes と入力して、0 または 1 を入力します 。
ステップ 20 Cisco Nexus 1000V ドメイン パラメータを設定するかどうかを尋ねるプロンプトが表示されたら、 yes と入力して、パラメータを入力します。
Configure n1000v domain parameters (yes/no) [y]: yes
• 設定を変更しない場合は、 no と入力して、次の手順に進みます。
• 設定を変更する場合は、 yes と入力して、ステップ 9 に戻り、各コマンドを再び実行します。
ステップ 22 この設定を使用および保存するかどうかを尋ねるプロンプトが表示されたら、 yes と入力します。
Use this configuration and save it? (yes/no) [y]: yes
新しい設定が不揮発性メモリに保存されると、設定の実行コピーとスタートアップ コピーが一致します。
(注) EXEC モードで setup コマンドを使用して、ステップ 8 からステップ 22 で完了した設定を、セットアップ ルーチンに従っていつでも更新できます。セットアップが開始されたら、Enter キーを押してコマンドをスキップします。Ctrl+C キーを押して残りのコマンドをスキップします。
ステップ 23 この手順が完了しました。
「CLI ソフトウェアの設定プロセス」に戻ります。
ステップ 1 アクティブ VSM への IP 接続を確認します。
VSM への接続がここで確認され、SSH による安全な接続が使用できます。
ステップ 2 この手順が完了しました。
「CLI ソフトウェアの設定プロセス」に戻ります。
次の注意事項と VMware マニュアルに従って、vCenter Server に Cisco Nexus 1000V プラグイン(拡張機能)をインストールして登録します。
この手順を開始する前に、次の事柄を理解または実行しておく必要があります。
• VSM ホームページ(アクティブ VSM の IP アドレスにブラウザをポイントします)から次のファイルのコピーをすでにダウンロードしている必要があります。
– cisco_nexus1000v_extension.xml
• 古いまたは破損したバージョンの cisco_nexus1000v_extension.xml ファイルを使用すると、エラー メッセージが表示されることがあります。
(注) このファイルに使用されていないキャッシュ コピーのダウンロードを防ぐため、ブラウザ ウィンドウを必ず最初に更新してください。
• アクティブ VSM の IP アドレスを知っている必要があります。
• 接続するすべての VSM 用のプラグインを vCenter Server に追加する必要があります。
デュアル スーパーバイザを使用している場合は、両方のスーパーバイザが同じプラグインを使用します。
(注) すでに登録されているプラグインを登録しようとすると、「The specified parameter was not correct」というエラーが表示されます。『Cisco Nexus 1000V Troubleshooting Guide, Release 4.0(4)SV1(3)』を参照してください。
ステップ 1 vSphere Client クライアントを開始します。
[local host - VMware Infrastructure Client] ダイアログボックスが開きます。
ステップ 2 [Plug-Ins] メニューから [Manage Plug-Ins] を選択します。
[Plug-In Manager] ダイアログボックスが開きます。
ステップ 3 ダイアログボックスのスペースを右クリックし、ポップアップ メニューから [New Plug-In] を選択します。
[Register Plug-In] ダイアログボックスが開きます。
ステップ 4 [Browse] をクリックし、VSM ホームページからダウンロードした cisco_nexus1000v_extension.xml ファイルを選択します。
ステップ 5 [Register Plug-In] をクリックします。
(注) すでに登録されているプラグインを登録しようとすると、「The specified parameter was not correct」というエラーが表示されます。『Cisco Nexus 1000V Troubleshooting Guide, Release 4.0(4)SV1(3)』を参照してください。
ステップ 6 [Security Warning] ダイアログボックスで、[Ignore] をクリックし、証明書の使用を継続します。
ステップ 7 [Register Plug-in] ダイアログボックスで、[OK] をクリックします。
ステップ 8 拡張機能が [Plug-in Manager] ウィンドウに表示されていることを確認します。
ステップ 10 この手順が完了しました。
「CLI ソフトウェアの設定プロセス」に戻ります。
次の手順に従って、VSM と vCenter Server 間の接続を設定し、再起動やリブートを行ってもこの設定が維持されるように永続メモリに保存できます。
この手順を開始する前に、次の事柄を理解または実行しておく必要があります。
• EXEC モードでスタンドアロンまたはアクティブ VSM にログインしている必要があります。
• Cisco Nexus 1000V の拡張機能は、vCenter Server のプラグインとしてすでに登録されている必要があります。
• 大文字と小文字が区別されたデータセンター名を知っている必要があります。
2. svs connection connection_name
3. vmware dvs datacenter-name dc_name
|
|
|
---|---|---|
|
||
Cisco Nexus 1000V と vCenter Server 間の接続を追加するための接続コンフィギュレーション モードを開始します。名前を使用すると、複数の接続情報を設定に保存できます。 |
||
この接続が VIM プロトコルを使用することを指定します。このコマンドはローカルに保存されます。 • http:VIM プロトコルが HTTP で実行されることを指定します。デフォルトでは、HTTP over SSL(HTTPS)を使用します。 |
||
この接続用の ESX サーバまたは vCenter Server の IP アドレスを指定します。このコマンドはローカルに保存されます。 |
||
vmware dvs datacenter-name name n1000v(config-svs-conn#) vmware dvs datacenter-name Hamilton-DC |
vCenter Server 内のデータセンター名を特定します。Cisco Nexus 1000V は vCenter Server で分散仮想スイッチ(DVS)として作成されます。このコマンドは接続の前後で使用できます。データセンター名はローカルに保存されます。 |
|
(注) 初回の接続には最大 10 秒かかることがあります。 この接続にユーザ名とパスワードが設定されていない場合は、ユーザ名とパスワードの入力を要求するプロンプトが表示されます。 アクティブな接続は一度に 1 つだけ可能です。定義済みの接続が有効な場合は、 no connect コマンドを使用して定義済みの接続を閉じるまでエラー メッセージが表示され、コマンドが拒否されます。 を参照してください。 |
||
|
確認のため、Cisco Nexus 1000V への現在の接続を表示します。 Cisco Nexus 1000V DVS は vCenter Server 上に作成され、vSphere Client の [Inventory] > [Networking] に表示されます。 (注) vCenter Server への接続がなんらかの理由でシャットダウンした場合、Cisco Nexus 1000V は接続を自動的に復元しません。この場合は、次のコマンド シーケンスを使用して接続を手動で復元する必要があります。 |
|
copy running-config startup-config n1000v(config-svs-conn#) copy running-config startup-config |
vCenter Server への接続が確立され、接続が実行コンフィギュレーションからスタートアップ コンフィギュレーションにコピーされます。この接続はリブート、再起動後もスタートアップ コンフィギュレーションに永続的に保存されます。 |
|
「CLI ソフトウェアの設定プロセス」に戻ります。 |
次の手順に従って、システム VLAN でアップリンク ポート プロファイルを定義し、VSM と VEM 間の通信を確立できます。
この手順を開始する前に、次の事柄を理解または実行しておく必要があります。
• 「VLAN の作成」に従って、使用する VLAN を追加している必要があります。
• EXEC モードでスタンドアロンまたはアクティブ VSM にログインしている必要があります。
• セカンダリ VSM でシステム ポート プロファイルを設定する必要はありません。この設定がプライマリ VSM で完了すると、設定は自動的にセカンダリ VSM と同期化されます。
• ファイルで使用したコマンドを保存したり、bootflash にコピーしたり、スクリプトとして実行したりできます。スクリプト使用の詳細については、「コマンド スクリプトの使用方法」を参照してください。
• この手順で定義されたシステム VLAN は、VSM と VEM 間の通信リンクを確立します。
• システム ポート プロファイルのトランク設定で定義された VLAN は、接続された物理スイッチポートのトランク設定でも定義する必要があります。
• この手順で指定したポート プロファイル名はユーザが選択したものです。
• コントロール、パケット、管理には同じ VLAN を使用し、この VLAN 上にデータ トラフィックは流さないことを推奨します。柔軟性を高めるため、個別の VLAN を使用できます。
• この例では、単一のシステム VLAN 260 がコントロールおよびパケット トラフィックの両方に使用されます。個別の VLAN を使用できます。
• ポート モード(アクセス モードまたは トランク モード)、許可 VLAN、シャットダウン状態は、システム VLAN よりも前に定義されます。
• 許可 VLAN のリストは、システム VLAN のリストのスーパーセット(またはシステム VLAN のリストと同じ)である必要があります。
• システム VLAN とシステム ポート プロファイルの詳細については、次を参照してください。
– 『 Cisco Nexus 1000V Port Profile Configuration Guide, Release 4.0(4)SV1(3) 』
2. port-profile [ type { ethernet | vethernet }] name
3. description profiledescription
5. switchport trunk allowed vlan vlan_IDs
8. vmware port-group [ portgroup_name ]
10. show port-profile [ brief | expand-interface | usage ] [ name profile-name ]
|
|
|
---|---|---|
port-profile [ type { ethernet | vethernet }] name |
名前付きポート プロファイルのポート プロファイル コンフィギュレーション モードを開始します。ポート プロファイルがない場合は、次の特性を使用して作成されます。 • name :ポート プロファイル名は、最大 80 文字で、Cisco Nexus 1000V 上のポート プロファイルごとに一意である必要があります。 • type :(任意)ポート プロファイル タイプはイーサネットまたは vEthernet です。設定が完了すると、タイプは変更できません。デフォルトは vEthernet タイプです。 ポート プロファイル タイプをイーサネットとして定義すると、ポート プロファイルを物理(イーサネット)ポートに使用できます。vCenter Server では、対応するポート グループを選択し、物理ポート(PNIC)に割り当てることができます。 (注) ポート プロファイルを Ethernet タイプとして定義した場合、ポート プロファイルを使用して VMware 仮想ポートを設定できません。 |
|
description profiledescription n1000v(config-port-prof)# description “System profile for critical ports” |
ポート プロファイルに説明を追加します。この説明は自動的に vCenter Server にプッシュされます。 profile description:最大 80 文字の ASCII 文字。 (注) 説明にスペースが含まれる場合は、説明の前後に引用符を使用する必要があります。 |
|
switchport trunk allowed vlan vlan_IDs |
||
n1000v(config-port-prof)# no shutdown |
||
system vlan をこの新しいポート プロファイルに追加します。system vlan は、VSM が VEM と通信を確立する前に、物理ポートまたは vEthernet ポートの設定とアップに使用されます。 (注) 個別のコントロールおよびパケット VLAN を定義した場合、別のシステム VLAN を追加します。 |
||
vmware port-group [ portgroup_name ] |
ポート プロファイルを同じ名前の VMware ポート グループとして指定します。 ポート プロファイルは同じ名前の VMware ポート グループにマッピングされます。vCenter Server 接続が確立されると、このポート グループは vCenter Server 上の仮想スイッチに分散されます。 |
|
新しいシステム ポート プロファイルの設定は割り当てられたポートに適用されます。VMware ポート グループは vCenter Server 上の vSwitch で作成されます。 ここで、Distributed Virtual Port Group が vSphere Client の [Inventory] > [Networking] > [DataCenter] タブにある [VSM Name] の下に表示されます。 |
||
show port-profile name profile-name n1000v(config-port-prof)# show port-profile name system-uplink description: "System profile for critical ports" switchport trunk allowed vlan 260 |
||
copy running-config startup-config n1000v(config-port-prof)# copy running-config startup-config |
実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーし、リブートや再起動後も維持されるように永続的に保存します。 |
|
「CLI ソフトウェアの設定プロセス」に戻ります。 |
次の手順に従って、物理インターフェイスが VM トラフィックの伝送に使用するアップリンク ポート プロファイルを定義します。
この手順を開始する前に、次の事柄を理解または実行しておく必要があります。
• 「VLAN の作成」に従って、使用する VLAN を追加している必要があります。
• EXEC モードでスタンドアロンまたはアクティブ VSM にログインしている必要があります。
• セカンダリ VSM でシステム ポート プロファイルを設定する必要はありません。この設定が完了すると、プライマリ VSM は自動的にセカンダリ VSM と同期化されます。
• ファイルで使用したコマンドを保存したり、bootflash にコピーしたり、スクリプトとして実行したりできます。スクリプト使用の詳細については、『 Cisco Nexus 1000V スタートアップ ガイド リリース 4.0(4)SV1(3) 』を参照してください。
• この手順で指定したポート プロファイル名はユーザが選択したものです。
• システムアップリンク ポート プロファイルを使用してデータ トラフィックを伝送する場合は、データ VLAN をシステムアップリンク ポート プロファイルに追加し、アップストリーム スイッチ上で対応する変更を加えます。
• ポート プロファイルの詳細については、『 Cisco Nexus 1000V Port Profile Configuration Guide, Release 4.0(4)SV1(3) 』 を参照してください。
2. port-profile [ type { ethernet | vethernet }] name
3. description profiledescription
5. switchport access vlan vlan_ID
6. vmware port-group [ portgroup_name ]
9. show port-profile [ brief | expand-interface | usage ] [ name profile-name ]
|
|
|
---|---|---|
port-profile type ethernet name |
指定したポート プロファイルのポート プロファイル コンフィギュレーション モードを開始します。 • type :イーサネット タイプまたは vEthernet タイプとしてポート プロファイルを定義します。設定が完了すると、この設定は変更できません。デフォルトは vEthernet タイプです。 ポート プロファイルを vEthernet タイプとして定義すると、ポートがアップリンク ポートとして使用できます。vCenter Server では、対応するポート グループを選択し、物理ポート(PNIC)に割り当てることができます。 (注) ポート プロファイルを Ethernet タイプとして定義した場合、ポート プロファイルを使用して VMware 仮想ポートを設定できません。• name :ポート プロファイル名は、最大 80 文字で、Cisco Nexus 1000V 上のポート プロファイルごとに一意である必要があります。 |
|
description profiledescription n1000v(config-port-prof)# description “Uplink profile for VM Traffic” |
ポート プロファイルに説明を追加します。この説明は自動的に vCenter Server にプッシュされます。 profile description:最大 80 文字の ASCII 文字。 (注) 説明にスペースが含まれる場合は、説明の前後に引用符を使用する必要があります。 |
|
n1000v(config-port-prof)# no shutdown |
||
vmware port-group [ portgroup_name ] |
ポート プロファイルを同じ名前の VMware ポート グループとして指定します。 ポート プロファイルは VMware ポート グループにマッピングされます。vCenter Server 接続が確立されると、このポート グループは vCenter Server 上の仮想スイッチに分散されます。 |
|
VM トラフィックの新しいアップリンク ポート プロファイルをイネーブルにします。 新しいアップリンク ポート プロファイルの設定は割り当てられたポートに適用されます。VMware ポート グループは vCenter Server 上の vSwitch で作成されます。 ここで、Distributed Virtual Port Group が vSphere Client の [Inventory] > [Networking] > [DataCenter] タブにある [VSM Name] の下に表示されます。 |
||
show port-profile name profile-name n1000v(config-port-prof)# show port-profile name vm-uplink |
||
copy running-config startup-config n1000v(config-port-prof)# copy running-config startup-config |
実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーし、リブートや再起動後も維持されるように永続的に保存します。 |
|
「CLI ソフトウェアの設定プロセス」に戻ります。 |
次の手順に従って、データ ポート プロファイルを定義します。データ ポート プロファイルは、VM にネットワーク アダプタとして提供され、ゲスト VM とのトラフィック伝送を行います。
この手順を開始する前に、次の事柄を理解または実行しておく必要があります。
• 「VLAN の作成」に従って、使用する VLAN を追加している必要があります。
• コントロール、パケット、管理には同じ VLAN を使用し、この VLAN 上にデータ トラフィックは流さないことを推奨します。柔軟性を高めるため、個別の VLAN を設定できます。
• EXEC モードでスタンドアロンまたはアクティブ VSM にログインしている必要があります。
• セカンダリ VSM でデータ ポート プロファイルを設定する必要はありません。この設定がプライマリ VSM で完了すると、設定は自動的にセカンダリ VSM と同期化されます。
• ファイルで使用したコマンドを保存したり、bootflash にコピーしたり、スクリプトとして実行したりできます。スクリプト使用の詳細については、『 Cisco Nexus 1000V スタートアップ ガイド リリース 4.0(4)SV1(3) 』を参照してください。
• この手順で指定したポート プロファイル名はユーザが選択したものです。
• ポート プロファイルの詳細については、『 Cisco Nexus 1000V Port Profile Configuration Guide, Release 4.0(4)SV1(3) 』 を参照してください。
2. port-profile [ type { ethernet | vethernet }] name
3. description profiledescription
5. switchport access vlan vlan_ID
6. vmware port-group [ portgroup_name ]
9. show port-profile [ brief | expand-interface | usage ] [ name profile-name ]
|
|
|
---|---|---|
port-profile [ type { ethernet | vethernet }] name |
名前付きポート プロファイルのポート プロファイル コンフィギュレーション モードを開始します。ポート プロファイルがない場合は、次の特性を使用して作成されます。 • name :ポート プロファイル名は、最大 80 文字で、Cisco Nexus 1000V 上のポート プロファイルごとに一意である必要があります。 • type :(任意)ポート プロファイル タイプはイーサネットまたは vEthernet です。設定が完了すると、タイプは変更できません。デフォルトは vEthernet タイプです。 ポート プロファイル タイプをイーサネットとして定義すると、ポート プロファイルを物理(イーサネット)ポートに使用できます。vCenter Server では、対応するポート グループを選択し、物理ポート(PNIC)に割り当てることができます。 (注) ポート プロファイルを Ethernet タイプとして定義した場合、ポート プロファイルを使用して VMware 仮想ポートを設定できません。 |
|
description profiledescription n1000v(config-port-prof)# description “Data profile for VM Traffic” |
ポート プロファイルに ASCII 文字で 80 文字までの説明を追加します。この説明は自動的に vCenter Server にプッシュされます。 |
|
n1000v(config-port-prof)# no shutdown |
||
vmware port-group [ portgroup_name ] |
ポート プロファイルを VMware ポート グループとして指定します。 ポート プロファイルは VMware ポート グループにマッピングされます。vCenter Server 接続が確立されると、このポート グループは vCenter Server 上の仮想スイッチに分散されます。 |
|
VM トラフィックの新しいデータ ポート プロファイルをイネーブルにします。 新しいデータ ポート プロファイルの設定は割り当てられたポートに適用されます。VMware ポート グループは vCenter Server 上の vSwitch で作成されます。 ここで、Distributed Virtual Port Group が vSphere Client の [Inventory] > [Networking] > [DataCenter] タブにある [VSM Name] の下に表示されます。 |
||
show port-profile name profile-name n1000v(config-port-prof)# show port-profile name data260 |
||
copy running-config startup-config n1000v(config-port-prof)# copy running-config startup-config |
実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーし、リブートや再起動後も維持されるように永続的に保存します。 |
|
「CLI ソフトウェアの設定プロセス」に戻ります。 |
次の手順と VMware マニュアルに従って、ホストを DVS に追加します。
(注) VMware Update Manager(VUM)を使用している場合、この手順では、ホストがスイッチに追加されると、Cisco Nexus 1000V ソフトウェアが自動的に VEM にインストールされます。
この手順を開始する前に、次の事柄を理解または実行しておく必要があります。
• アップストリーム スイッチ上の対応するインターフェイスがすでに設定されていて、システムアップリンク ポート プロファイルで設定したのと同じ VLAN を許可する必要があります。
• この手順の例では、トラフィック フローは次のように設定されます。
|
|
---|---|
(注) システムアップリンク プロファイルを使用してデータ トラフィックを伝送する場合に、システムアップリンク プロファイルがすでに定義されているときは、vm-uplink プロファイルを別の vmnic に割り当てる必要はありません。
• VUM を使用していない場合、『 Cisco Nexus 1000V Virtual Ethernet Module Software Installation Guide, Release 4.0(4)SV1(3) 』 に従って、VEM ソフトウェアをホストにすでにインストールしている必要があります。
• VUM を使用している場合、この手順では、VUM がトリガーされ、Cisco Nexus 1000V VEM パッケージがインストールされます。
• VUM を使用している場合、VMware マニュアルに従って、VUM をロードし、vCenter Server 上にパッチのデータベースをすでに作成している必要があります。
• VMware Enterprise Plus ライセンスは、ホストを DVS に追加する前に、ホストにインストールされている必要があります。そうでない場合は、ホストが [Add Host to Distributed Virtual Switch] ダイアログボックスに表示されず、ホストを追加することができません。
• VSM は vCenter Server にすでに接続されている必要があります。
• 複数のアップリンクを DVS に追加し、これらのアップリンクを使用してポート チャネルを作成するには、『 Cisco Nexus 1000V Interface Configuration Guide, Release 4.0(4)SV1(3) 』を参照してください。
ステップ 1 vSphere Client で、[Inventory] > [Networking] をクリックします。
• DVS とポート プロファイルが表示される場合は、次の手順に進みます。
• そうでない場合は、『 Cisco Nexus 1000V Troubleshooting Guide, Release 4.0(4)SV1(3) 』 を参照してください。
ステップ 3 スイッチ名を右クリックし、[Add Host] を選択します。
[Add Host to Distributed Virtual Switch] ウィザードが開きます。
(注) [Add Host to Distributed Virtual Switch] ダイアログボックスが空の場合は、ホストが VMware ESX 4.0 サーバ用の Enterprise Plus ライセンスを持っていることを確認します。
(注) VUM を使用している場合、VUM によって、Cisco Nexus 1000V ソフトウェアがここで DVS にロードされます。
• システムアップリンク プロファイルを使用してデータ トラフィックを伝送する場合に、システムアップリンク プロファイルがすでに定義されているときは、vm-uplink プロファイルを別の vmnic に割り当てる必要はありません。
• そうでない場合は、VMware vSwitch に接続されていない次の vmnic(たとえば、vmnic1)のチェックボックスをクリックし、下向き矢印をクリックし、アップリンク ポート グループ [system-uplink] を選択します。
ステップ 5 VMware vSwitch に接続されていない次の vmnic(たとえば、vmnic2)を選択します。
vmnic はアップリンク ポート グループ [vm-uplink] にリンクされている必要があります。
(注) 複数のアップリンクを DVS に追加し、これらのアップリンクを使用してポート チャネルを作成するには、『Cisco Nexus 1000V Port Profile Configuration Guide, Release 4.0(4)SV1(3)』を参照してください。
ステップ 7 ポート グループの割り当てを確認し、[Finish] をクリックします。
• ホストが DVS に正常に追加されている場合は、次の手順に進みます。
• 操作に失敗する場合は、『 Cisco Nexus 1000V Troubleshooting Guide, Release 4.0(4)SV1(3) 』 を参照してください。
ステップ 9 この手順が完了しました。
「CLI ソフトウェアの設定プロセス」に戻ります。
