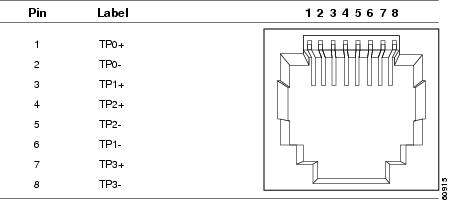

すべての 10/100/1000 ポートは、標準の RJ-45 コネクタとイーサネット ピン割り当てを使用します。
スイッチにはコンソール ポートとして、前面パネルの USB 5 ピン Mini タイプ B ポートと、背面パネルの RJ-45 コンソール ポートの 2 つがあります。
USB コンソール ポートでは、USB タイプ A/5 ピン ミニタイプ B ケーブルを使用します。USB タイプ A から USB Mini タイプ B へのケーブルは提供されません。このケーブルが含まれたアクセサリ キット(部品番号:800-33434)を発注してください。
RJ-45 コンソール ポートでは 8 ピン RJ-45 の接続を使用します。付属の RJ-45/DB-9 アダプタ ケーブルは、スイッチのコンソール ポートとコンソール PC の接続に使用します。スイッチのコンソール ポートを端末に接続する場合は、RJ-45/DB-25 メス DTE アダプタが必要です。このアダプタが入ったキット(部品番号:ACS-DSBUASYN=)を発注してください。
Catalyst 3850 同士を接続する次の StackWise ケーブル(ハロゲン不使用)は、シスコの営業担当者に注文できます。
ケーブル配線の仕様については、次のドキュメントを参照してください:
各ポートはケーブルの反対側の波長仕様と一致させる必要があります。また、ケーブルは規定のケーブル長を超えないものとします。銅線 1000BASE-T SFP モジュール トランシーバは、カテゴリ 5 の標準 4 ツイストペア ケーブルを使用します。最大ケーブル長は 328 フィート(100 m)です。
RS-232 コンソール ポートでは 8 ピン RJ-45 コネクタを使用します。RJ-45/DB-9 アダプタ ケーブルを使用して、スイッチのコンソール ポートとコンソール PC を接続します。スイッチのコンソール ポートを端末に接続する場合は、RJ-45/DB-25 メス DTE アダプタが必要です。このキット(部品番号 ACS-DSBUASYN=)をご注文ください。
目次
コンソール ポート
スイッチにはコンソール ポートとして、前面パネルの USB 5 ピン Mini タイプ B ポートと、背面パネルの RJ-45 コンソール ポートの 2 つがあります。
USB コンソール ポートでは、USB タイプ A/5 ピン ミニタイプ B ケーブルを使用します。USB タイプ A から USB Mini タイプ B へのケーブルは提供されません。このケーブルが含まれたアクセサリ キット(部品番号:800-33434)を発注してください。
RJ-45 コンソール ポートでは 8 ピン RJ-45 の接続を使用します。付属の RJ-45/DB-9 アダプタ ケーブルは、スイッチのコンソール ポートとコンソール PC の接続に使用します。スイッチのコンソール ポートを端末に接続する場合は、RJ-45/DB-25 メス DTE アダプタが必要です。このアダプタが入ったキット(部品番号:ACS-DSBUASYN=)を発注してください。
ケーブルおよびアダプタ
SFP モジュール ケーブル
