ルータを設置するための設置場所を準備したら、vEdge 1000 ルータを開梱し、ルータに付属の取り付けイヤーを使用して 19 インチラックに取り付けます。必要に応じて、Viptela からラックマウントキットを注文して、ルータを取り付けることができます。19
インチラックにルータを取り付ける手順については、この記事を参照してください。
vEdge 1000 ルータの開梱
vEdge 1000 ルータは、厚手の段ボール箱に入れられて発泡梱包材でしっかりと固定されています。箱には、アクセサリボックスとクイックスタートガイドが同梱されています。ルータを設置する準備が整うまでは、ルータを開梱しないことを推奨します。
ルータを開梱するには、以下を実行します。
設置場所の近くに段ボール箱を移動させ、箱の中身をすべて取り出すために十分なスペースがあることを確認します。
箱の上部フラップを開きます。
アクセサリボックスと、ルータとアクセサリを固定している梱包材を順番に取り外します。
ルータと各アクセサリを取り出します。
段ボール箱に入っているパッキングリストと照合してルータのコンポーネントを確認します（下記のパッキングリストを参照）。
図 11. vEdge 1000 ルータの開梱
（注）
ルータを開梱するときは、輸送用段ボール箱や梱包材を廃棄しないことをお勧めします。後でルータを移動または返却する必要がある場合に備えて、段ボール箱を畳んで保管します。「ハードウェアの返却」を参照してください。
vEdge 1000 ルータのパッキングリスト
ルータが梱包されている段ボール箱には、パッキングリストが含まれています。ルータに同梱されている部品を、パッキングリストの品目と照合して確認します。パッキングリストには、段ボール箱内の各品目の部品番号、名前、および数量が記載されています。
パッキングリストに記載されているいずれかの部品が不足している場合は、カスタマーサービス担当者にお問い合わせください。米国またはカナダからは、カスタマーサポート（電話 800-525-5033 または電子メールアドレス support@viptela.com）までお問い合わせください。
次の表は、vEdge 1000 ルータに同梱される部品とその数量を示しています。
表 17.
コンポーネント
数量
ルータのシャーシ
1
AC 電源アダプタ
2
地理的な場所に適した AC 電源コード
2
ケーブルタイ（電源アダプタコードをラックに固定する）
6
USB コンソールケーブル
1
固定用 L 字金具（左右）
2
固定用 L 字金具のネジ（パケット A）
4
ラックマウントネジ（パケット B）
4
vEdge 1000 ルータのクイックスタートガイド
1
固定用 L 字金具を使用した vEdge 1000 ルータの取り付け
最も一般的な方法は、ルータに付属の固定用 L 字金具を使用して、19 インチラック内の 2 つの前面支柱上に vEdge 1000 ルータを取り付けるやり方です。
vEdge 1000 ルータを 19 インチラックに取り付けるには、アクセサリボックス内の品目に加えて、次の工具を使用する必要があります。
19 インチラックの 2 つの前面支柱に vEdge 1000 ルータを取り付けるには、次のようにします。
ルータのシャーシを床に置くか、またはラックの近くにある丈夫なテーブルの上に置きます。
巻き尺を使用して、ラックの内部寸法を確認します。
パケット A の 4 つの肩付きネジを使用して、ルータシャーシの両側に左右の固定用 L 字金具を固定します。
図 12. vEdge 1000 ルータシャーシへの固定用 L 字金具の取り付け
ルータの両側をつかみ、ラック内で持ち上げて位置を合わせ、固定用 L 字型金具の穴がラックレールのネジ穴と揃うようにします。
パケット B の 4 つのラックマウントネジを使用して、ラックの 2 つの前面支柱に固定用 L 字金具を固定します。ネジを締めます。
図 13. ラックへの固定用 L 字金具の固定
巻き尺または水平器を使用して、ルータがまっすぐ取り付けられていること、ラックの両端の穴が適切に揃っていることを確認します。
ヒント
未使用ポートにはダストカバーを装着することをお勧めします。
ラックマウントトレイを使用した vEdge 1000 ルータの取り付け
19 インチラックの同じスロットに 2 つの vEdge ルータを設置する場合、またはラックの 4 つすべての支柱にルータを取り付ける場合は、ラックマウントトレイを使用して vEdge 1000 ルータを取り付けることができます。「ラックマウントトレイの仕様」を参照してください。
ラックマウントキットは、Viptela から別途注文する必要があります。
ラックマウントトレイキットの開梱
ラックマウントキットには、最大 2 つの vEdge ルータを取り付けるためのデュアル ラックマウント トレイとアクセサリボックスが含まれています。
ラックマウントキットを開梱するには、次のようにします。
段ボール箱の上の蓋を開きます。
アクセサリボックスと、ラックマウントトレイとアクセサリを所定の位置に固定している梱包材を順番に取り外します。
ラックマウントトレイと各アクセサリを取り出します。
段ボール箱に入っているパッキングリストと照合してコンポーネントを確認します（下記のパッキングリストを参照）。
図 14. ラックマウントキットの開梱
ラックマウントトレイキットのパッキングリスト
ラックマウントトレイとアクセサリボックスが梱包されている段ボール箱には、パッキングリストが入っています。ラックマウントキットに同梱されている部品を、パッキングリストの品目と照合して確認します。パッキングリストには、段ボール箱内の各品目の部品番号、名前、および数量が記載されています。
パッキングリストに記載されているいずれかの部品が不足している場合は、カスタマーサービス担当者にお問い合わせください。米国またはカナダからは、カスタマーサポートまで電話 800-525-5033 または電子メールアドレス support@viptela.com
からお問い合わせください。
次の表は、ラックマウントキットに同梱される部品とその数量を示しています。
表 18.
コンポーネント
数量
vEdge 1000 デュアルラック マウントトレイ
1
Condor AC アダプタのハウジングブラケット
4
Sparkle AC アダプタのハウジングブラケット
4
前面ストッパー
1
左側の拡張金具
1
右側の拡張金具
1
8-32 ソケットヘッド ショルダーネジ（A）
8
8-32 X 1/2 インチマイナスネジ（B）
4
8-32 kep ナット（D）
4
10-32 ラックマウントネジ
8
六角レンチ（#8-32 ショルダーネジで使用する場合はソケットヘッド「A」）
1

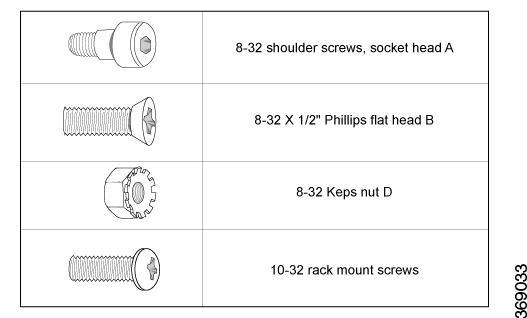

図 15. ラックマウントキットに含まれるネジとナット
ラックマウントトレイを使用した vEdge 1000 ルータの取り付け
ラックマウントトレイを使用して 19 インチラックに vEdge 1000 ルータを取り付けるには、ラックマウント アクセサリ キットに加えて、次の工具が必要です。
19 インチラックへの vEdge 1000 ルータの取り付けプロセスは、次の 2 つのステップからなります。
ラックマウントトレイの設置用の準備
19 インチラックの 2 つまたは 4 つの支柱に vEdge 1000 ルータを取り付けられるようにラックマウントトレイを準備するには、次のようにします。
2 つの AC 電源アダプタを並べて置き、所定のスロットがラックマウントトレイの背面端に向かうように配置します。2 つの vEdge ルータを取り付ける場合は、4 つの AC 電源アダプタをトレイに配置します。
アダプタハウジングのブラケットを AC 電源アダプタの上に置き、ハウジングブラケットに取り付けられた 2 本の取り付けネジを使用して固定します。
図 16. AC アダプタのハウジングブラケットをラックマウントトレイにネジで固定する
次の図に示すように、ラックマウントキットに付属の六角レンチを使用して、ルータの両側に 4 本の 8-32 肩付きネジを固定します（両側に 2 本ずつ）。同じラックマウントトレイに 2 台のルータを並べて取り付ける場合は、2 番目のルータの両側にもナットをネジ留めします。
図 17. 8-32 肩付きネジを vEdge 1000 ルータに固定する
vEdge 1000 ルータをラックマウントトレイの前面にある溝にゆっくりとスライドさせて、最後まで押し込みます。2 台のルータを並べて設置する場合は、2 番目のルータもゆっくりとスライドさせます。
図 18. vEdge 1000 ルータをラックマウントトレイにスライドさせる
AC 電源アダプタの DC 12 V ジャックを、ルータ背面のコンセントに差し込みます。
ケーブルタイを使用して、DC 側の余分なケーブルを適切に固定します。これを行うには、まず、トレイに付属の 2 つのフックにケーブルタイを通し、次にケーブルタイでケーブルをまとめます。
図 19. ケーブルタイを使用した DC 側のケーブルの固定
（注）
ラックマウントキットには、2 種類のハウジングブラケットセットが用意されています。vEdge 1000 ルータに同梱されている AC 電源アダプタに適合するハウジングブラケットセットを使用します。
2 つの前面支柱へのラックマウントトレイの取り付け
19 インチラックの 2 つの前面支柱にラックマウントトレイを取り付けるには、次のようにします。
巻き尺を使用して、ラックの内部寸法を確認します。ラックマウントトレイは 440 mm 幅であり、取り付け支柱の内側に収まる必要があります。
1 人が vEdge ルータを固定したラックマウントトレイの両側をつかみ、ラックに載せます。
図 20. vEdge ルータが設置された状態でラックマウントトレイを持つ
2 人目の人は、ラックマウントキットに付属の 4 つのラックマウントネジを使用して、ラックの 2 つの前面支柱にラックマウントトレイを固定します。
図 21. ラックマウントトレイをラックの 2 つの前面支柱にネジ留めする
巻き尺または水平器を使用して、トレイがまっすぐ取り付けられていること、ラックの両端の穴が適切に揃っていることを確認します。
ヒント
未使用ポートにはダストカバーを装着することをお勧めします。
4 つの支柱すべてにラックマウントトレイを取り付けます。
19 インチラックの 4 つすべての支柱にラックマウントトレイを取り付けるには、次のようにします。
巻き尺を使用して、ラックの内部寸法を確認します。ラックマウントトレイは 440 mm 幅であり、取り付け支柱の内側に収まる必要があります。
1 人が vEdge ルータを固定したラックマウントトレイの両側をつかみ、ラックに載せます。
図 22. vEdge 1000 ルータが設置された状態でラックマウントトレイを持つ
2 人目の人は、ラックマウントキットに付属の 4 つのラックマウントネジを使用して、ラックの 2 つの前面支柱にラックマウントトレイを固定します。
図 23. ラックマウントトレイをラックの 4 つの支柱にネジ留めする
ラックマウントキットに付属の 10-32 ラックマウントネジ（両側に 2 本ずつ）を使用して、各拡張固定金具（左右のマーク付き）の L 字側をラックの背面支柱にネジ留めします。
図 24. 拡張固定用 L 字型金具をラックの 4 本の支柱にネジ留めする
8-32 x 1/2 の皿ネジと、アクセサリキットに付属の 8-32 Kep ナットを使用して、ラックマウントトレイの両側に拡張固定金具をネジ留めします。
図 25. ラックマウントトレイへの拡張固定用 L 字型金具の取り付け
巻き尺または水平器を使用して、トレイがまっすぐ取り付けられていること、ラックの両端の穴が適切に揃っていることを確認します。
（注）
ラックマウントキットの 2 つの拡張固定用 L 字型金具の部品番号はそれぞれ異なり、交換はできません。
（注）
場合によっては、ラックの奥行に合わせて、拡張固定用 L 字型金具の位置を調整する必要があります。
ヒント
未使用ポートにはダストカバーを装着することをお勧めします。
