章のタイトル： ノードのメンテナンス
ノードのメンテナンス
準備作業
次の手順を実行する前に、すべてのアラームを調べて、問題をすべて解決しておいてください。必要に応じて、『 Cisco ONS 15454 SDH Troubleshooting Guide 』を参照してください。
この章では次の NTP（手順）について説明します。適用する作業（DLP）については、各手順を参照してください。
1.
「D107 エア フィルタの検査とメンテナンス」 ― 必要に応じて、この手順を実行します。
2. 「D108 データベースのバックアップ」 ― 必要に応じて、この手順を実行します。
3. 「D109 データベースの復元」 ― 必要に応じて、この手順を実行します。
4. 「D328 OSI 情報の表示および管理」 ― 必要に応じて、この手順を実行します。
5. 「D163 ノードの工場出荷時の設定への復元」 ― データベースを削除してブランクのデータベースと最新のソフトウェアをアップロードする場合は、必要に応じてこの手順を実行します。
6. 「D312 監査追跡レコードの表示」 ― 必要に応じて、この手順を実行します。
7. 「D214 監査追跡レコードのオフロード」 ― 必要に応じて、この手順を実行します。
8. 「D313 診断ファイルのオフロード」 ― 必要に応じて、この手順を実行します。
9. 「D231 外部切り替えコマンドの開始またはクリア」 ― 強制切り替え、手動切り替え、ロック アウト、またはロック オンを開始する場合は、必要に応じてこの手順を実行します。
10. 「D112 ファイバ コネクタの清掃」 ― 必要に応じて、この手順を実行します。
11. 「D153 CTC によるカードのリセット」 ― 必要に応じて、この手順を実行します。
12. 「D215 G シリーズ イーサネットのメンテナンス情報の表示」 ― 必要に応じて、この手順を実行します。
13. 「D266 E シリーズ イーサネットのメンテナンス情報の表示」 ― 必要に応じて、この手順を実行します。
14. 「D233 ノードのタイミング基準の変更」 ― 必要に応じて、この手順を実行します。
15. 「D265 ONS 15454 SDH のタイミング レポート表示」 ― 必要に応じて、この手順を実行します。
16. 「D229 イン サービスのクロスコネクト カードの交換」 ― 必要に応じて、この手順を実行します。
17. 「D230 FTAの交換」 ― 必要に応じて、この手順を実行します。
18. 「D345 NE のデフォルト値の編集」 ― Cisco ONS 15454 SDH の NE（ネットワーク要素）に設定されている工場出荷時の（デフォルト）値を編集する場合は、必要に応じてこの手順を実行します。
19. 「D346 NE のデフォルト値のインポート」 ― Cisco ONS 15454 SDH の NE に設定されている工場出荷時の（デフォルト）値をインポートする場合は、必要に応じてこの手順を実行します。
20. 「D347 NE のデフォルト値のエクスポート」 ― Cisco ONS 15454 SDH の NE に設定されている工場出荷時の（デフォルト）値をエクスポートする場合は、必要に応じてこの手順を実行します。
この手順では、再使用可能なエア フィルタの検査とメンテナンスを行います。この作業ではエア フィルタからほこりと汚れを除去します。この作業によって空気の流れを最適化し、ほこりと汚れがシェルフに付着するのを防止します。 |
|
警告 モジュールやファンの取り付けや取り外しを行うときは、空きスロットやシャーシの内側に手を入れないでください。回路の露出部に触れて、感電するおそれがあります。
（注） フィルタはどちらの側を正面にして取り付けても機能しますが、フィルタの表面を保護するために、金属のブレーシングを正面にしてフィルタを取り付けることを推奨します。
（注） エア フィルタを清掃するときは、強い洗剤や溶剤を使用しないでください。
ステップ 1 交換する再使用可能なエア フィルタを確認します。再使用可能なエア フィルタはグレーの気泡開放型ポリウレタン フォームでできており、耐火性と抗菌性を高めるために特別なコーティングが施されています。NEBS 3E と ONS 15454 SDH の最新のバージョンでは、再使用可能なエア フィルタを使用しています。
ステップ 2 エア フィルタが外部フィルタ ブラケットに取り付けられている場合は、フィルタに付着しているほこりを落とさないように注意して、フィルタをブラケットから引き出します。ステップ 9 へ進みます。図15-1 に、外部フィルタ のブラケットに取り付けられている再使用可能なファン トレイの図を示します。
ステップ 3 フィルタが外部フィルタ ブラケットではなく、ファン トレイの下側に取り付けられている場合は、次のサブステップを実行してシェルフ アセンブリの前面扉を開きます。
キーを左回りに回転すると扉がロック解除され、右回りに回転するとロックされます。ONS 15454 SDH には、前面扉を開閉するためのピン付き六角キーが付属しています。
ステップ 4 （任意）次のサブステップを実行して、前面扉を外します。扉を外さない場合には、ステップ 5 へ進みます。
a. Kepnut の 1 つを取り外して、扉またはシャーシからアース用ストラップを取り外します。
b. 置き違えを回避するためにアース用ストラップを取り外したあとに、Kepnut をスタッドに再度取り付けます。
c. アース用ストラップのたるんだ端を扉またはシャーシにテープで固定します。
図15-1 外部フィルタのブラケットに取り付けられている再使用可能なファン トレイ エア フィルタ（前面扉が取り外された状態）
ステップ 5 ファン トレイ アセンブリのハンドルの外側を押して、ハンドルを引き出します。
ステップ 6 ハンドルを引いてファン トレイ アセンブリを 25.4 mm（1 インチ）シェルフ アセンブリから引き出し、ファンが止まるのを待ちます。
ステップ 7 ファンが停止したら、ファン トレイ アセンブリをシェルフ アセンブリから完全に引き出します。
ステップ 8 エア フィルタをシェルフ アセンブリからゆっくりと取り外します。フィルタに付着しているほこりを落とさないように注意してください。
ステップ 9 エア フィルタを見て、ほこりや汚れが付いていないかどうか確かめます。
ステップ 10 再利用可能なエア フィルタに大量のほこりや汚れが付いている場合は、汚れたエア フィルタを新しいエア フィルタに交換して（予備のフィルタをストックしておいてください）、再びファン トレイ アセンブリを挿入してください。汚れたエア フィルタは掃除機をかけるか、または、少量の洗剤を使って水で洗浄します。
（注） 清掃は、機器の付近でほこりや汚れを落とさないように、稼働環境の外で行ってください。
ステップ 11 フィルタを水で洗浄した場合は、最低でも 8 時間は自然乾燥してください。
ステップ 12 次のサブステップを実行して、新しいフィルタに交換します。
a. エア フィルタが外部フィルタ ブラケットに取り付けられている場合は、乾いたエア フィルタをブラケットの奥まで完全に挿入して、この手順を終了します。
b. フィルタがファン トレイ アセンブリの下に取り付けられている場合は、ファン トレイ アセンブリを取り外し、乾いたエア フィルタまたは新しいエア フィルタをシェルフ アセンブリ底部の奥まったコンパートメントに取り付けます。エア フィルタの前端とコンパートメントの前端が揃うように取り付けます。ファン トレイをシェルフ アセンブリに戻します。
（注） ONS 15454 SDH に電源が供給されている場合は、ファン トレイ アセンブリを正しく挿入すれば、ファンが直ちに回転し始めます。
ステップ 13 ファン トレイ アセンブリの前面にある LCD にノード情報が表示されているかどうかをチェックして、トレイがバックプレーンに接続されていることを確認します。
ステップ 14 引き込み式のハンドルを回して、コンパートメントに戻します。
ステップ 15 扉を交換する場合は、アース用ストラップも再度取り付けます。
この手順では、Cisco Transport Controller（CTC）の動作しているワークステーションまたはネットワーク サーバーで TCC2/TCC2P の（ソフトウェア）データベースをバックアップします。 |
|
（注） 回線全体をメンテナンスするために、回線パス上にあるすべてのノードでデータベースをバックアップおよび復元してください。
（注） ノード名、IP アドレス、サブネット マスクとゲートウェイ、および Internet Inter-ORB Protocol（IIOP）ポートの各パラメータに対しては、バックアップも復元も行われません。ノード名を変更したあとで、それより前にバックアップしておいたノード名の異なるデータベースを復元すると、回線は新しいノード名にマップされます。古いノード名と新しいノード名を記録しておくことを推奨します。
ステップ 1 バックアップを実行するノードで、「D60 CTC へのログイン」を行います。すでにログインしている場合は、ステップ 2 へ進みます。
ステップ 2 ノード ビューで、 Maintenance > Database タブをクリックします。
ステップ 4 ワークステーションのハード ドライブまたはネットワーク ストレージにデータベースを保存します。適切なファイル名とファイル拡張子「.db」を指定してください。たとえば、database.db のように指定します。
ステップ 6 確認用のダイアログボックスで OK ボタンをクリックします。
（注） ノード名、IP アドレス、サブネット マスクとゲートウェイ、および IIOP ポートの各パラメータに対しては、バックアップも復元も行われません。ノード名を変更したあとで、バックアップしておいたノード名の異なるデータベースを復元すると、回線はその新しい名前のノードにマップされます。古いノード名と新しいノード名を記録しておくことを推奨します。
（注） ML シリーズ イーサネット カードは、データベースを復元したあとにリセットする必要があります。これらのカードの復元については、『Ethernet Card Software Feature and Configuration Guide for the Cisco ONS 15454, Cisco ONS 15454 SDH, and Cisco ONS 15327』を参照してください。
ステップ 1 データベースを復元するノードで、「D60 CTC へのログイン」を行います。すでにログインしている場合は、ステップ 2 へ進みます。
ステップ 2 RING-SW-EAST、RING-SW-WEST、SPAN-SW-EAST、または SPAN-SW-WEST など、リングまたはスパン（4 ファイバのみ）の切り替えイベントがないことを確認します。ネットワーク ビューで Conditions タブをクリックし、 Retrieve をクリックして状態の一覧を表示します。
ステップ 3 切り替えイベントをクリアする場合は、ノード ビューで Maintenance > MS-SPRing タブをクリックして、West Switch および East Switch のカラムを表示します。
ステップ 4 切り替えイベントが発生している場合は、ドロップダウン リストの CLEAR を選択して、 Apply をクリックします。
（注） 切り替えが発生していれば、その要因として、Wait to Restore（WTR）状態が続いていた可能性があります。
切り替えイベントをクリアすると、カラムに NO COMMAND が表示されて、切り替えイベントが無効になったことが示されます。

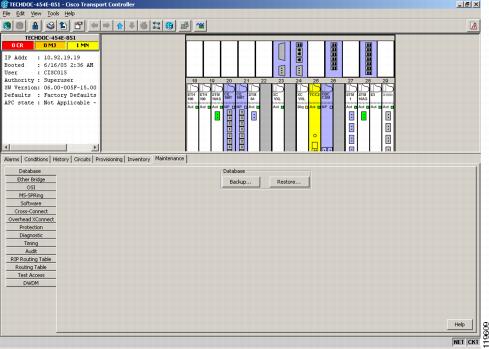

ステップ 5 ノード ビューで、 Maintenance > Database タブをクリックします（図15-2）。
ステップ 7 ワークステーションのハード ドライブまたはネットワーク ストレージに保存されているデータベース ファイルを検索します。
（注） すべての既存プロビジョニングをクリアする場合は、最新の ONS 15454 SDH ソフトウェア CD にあるデータベースを検索して、アップロードしてください。
ステップ 8 データベース ファイルをクリックして、強調表示します。
ステップ 9 Open をクリックします。DB Restore ダイアログボックスが表示されます。
Restore Database ダイアログボックスで、ファイル転送をモニタします。（図15-3）。
ステップ 11 ファイルが TCC2/TCC2P カードへ完全に転送されるのを待ちます。
ステップ 12 [Lost connection to node, changing to Network View] ダイアログボックスが表示されたら、 OK をクリックします。ノードが再接続されるまで待ちます。
ステップ 13 ステップ 3 で切り替えをクリアにした場合は、必要に応じて再度切り替えを適用します。
（注） ONS 15454 SDH に実装されている OSI の詳細については、『Cisco ONS 15454 SDH Reference Manual』の「Management Network Connectivity」の章を参照してください。
ステップ 1 「D60 CTC へのログイン」を実行します。すでにログインしている場合は、ステップ 2 へ進みます。
（注） ノード名、IP アドレス、サブネット マスクとゲートウェイ、および IIOP ポートのパラメータはバックアップされません。そのため、データベースを削除して工場出荷時の設定に復元すると、これらの情報を復元できません。ノード名を変更したあとで、バックアップしておいたノード名の異なるデータベースを復元すると、回線はその新しい名前のノードにマップされます。古いノード名と新しいノード名を記録しておくことを推奨します。
ステップ 1 TCC2/TCC2P カードを 1 枚以上取り付けるか交換する場合は、「D332 TCC2/TCC2P カードの取り付け」を参照してください。
ステップ 2 Microsoft Windows を使用している場合は、「D244 再初期化ツールの使用によるデータベースのクリアおよびソフトウェアのアップロード（Windows）」を行います。
ステップ 3 UNIX を使用している場合は、「D245 再初期化ツールの使用によるデータベースのクリアおよびソフトウェアのアップロード（UNIX）」を行います。
この手順では、監査追跡レコードを表示できます。監査追跡レコードは、セキュリティの維持、失われたトランザクションの回復、およびアカウンタビリティの実施を行う際に便利です。アカウンタビリティとは、ユーザ アクティビティの追跡、つまり、プロセスまたはアクションを特定のユーザと関連付けること意味します。 |
|
|---|---|
ステップ 1 監査追跡ログを表示するノードで 「D60 CTC へのログイン」を行います。すでにログインしている場合は、ステップ 2 へ進みます。
ステップ 2 ノード ビューで、 Maintenance > Audit タブをクリックします。

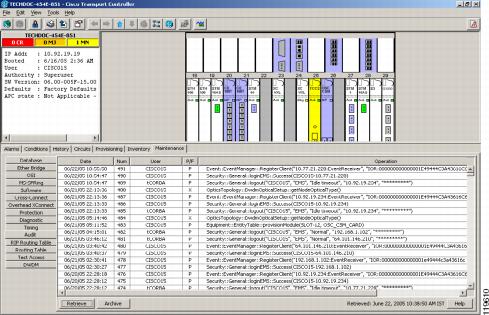

図15-4 のように、最新の監査追跡レコードを含むウィンドウが表示されます。
表15-1 に、監査追跡ログの各カラムの定義を示します。
|
|
|
|---|---|
ステップ 4 リストの表示を昇順から降順に変えたり、その逆に降順から昇順に変えたりする場合は、カラムの見出しを右クリックします。
ステップ 5 次のオプションを表示する場合は、カラムの見出しを左クリックします。
• Reset Sorting ― カラムをデフォルト設定にリセットします。
• Hide Column ― ビューでカラムを表示しないようにします。
• Reset Columns Order/Visibility ― 非表示のカラムをすべて表示します。
ステップ 6 リストを追加ソートして表示する場合は、Shift キーを押しながらカラムの見出しをクリックします。
この手順では、ローカル ドライブまたはネットワーク ドライブのファイルに最大 640 個の監査追跡ログ エントリをオフロードして、ノードに対して実行された処理の記録を保存します。監査追跡ログをオフロードしないと、ログが最大容量に到達した時点で最も古いエントリから上書きされていきます。 |
|
ステップ 1 監査追跡ログのオフロードを実行するノードで、「D60 CTC へのログイン」を行います。すでにログインしている場合は、ステップ 2 へ進みます。
ステップ 2 ノード ビューで、 Maintenance > Audit タブをクリックします。
ステップ 5 Archive Audit Trail ダイアログ ボックスで、ファイルを保存するディレクトリ（ローカルまたはネットワーク）に移動します。
ステップ 6 File Name フィールドに名前を入力します。
アーカイブ ファイルは、特定の拡張子を付ける必要がありません。WordPad、Microsoft Word
（imported）など、テキスト ファイルをサポートしているアプリケーションであれば、読み込むことができます。
640 個のエントリがこのファイルに保存されます。後続のエントリは、初めからではなく、次の番号から番号が付けられていきます。
（注） アーカイブを作成しても、CTC 監査追跡ログのエントリがすぐに削除されることはありません。ただし、ログが最大数に到達すると、それらのエントリは上書きされます。エントリをアーカイブに保存するとログ ファイルを CTC に再インポートすることができなくなるため、それらのログは別のアプリケーションで確認する必要があります。
この手順では、診断ファイルをオフロードします。診断ファイルには、ノードで実行された一連のデバッグ コマンドとその実行結果が格納されています。このファイルは、Cisco Technical Support（TAC）でノードの問題をトラブルシューティングするときに役立ちます。 |
|
|---|---|
ステップ 1 診断ファイルをオフロードするノードで 「D60 CTC へのログイン」を行います。すでにログインしている場合は、ステップ 2 へ進みます。
ステップ 2 ノード ビューで、 Maintenance > Diagnostic タブをクリックします。
ステップ 3 Retrieve Tech Support Log をクリックします。
ステップ 4 Saving Diagnostic File ダイアログ ボックスで、ファイルを保存するディレクトリ（ローカルまたはネットワーク）に移動します。
ステップ 5 File Name フィールドに名前を入力します。
アーカイブ ファイルに特定の拡張子を付ける必要はありません。アーカイブ ファイルは、シスコのテクニカル サポート担当者が解凍して参照する圧縮ファイル（gzip）です。
Get Diagnostics ステータス ウィンドウの進行バーに、ファイルの保存進行状況がパーセント（%）でが表示され、保存が完了すると、[Get Diagnostics Complete] が表示されます。
この手順では、外部切り替えコマンド（Force、Manual、Lock On、および Lock Out）を光カード、電気回路カード、Subnetwork Connection Protection（SNCP）リング、および Multiplex Section-Shared Protection Ring（MS-SPRing）に適用します。 |
|
ステップ 1 外部切り替えコマンドを開始するノードで、「D60 CTC へのログイン」を行います。すでにログインしている場合は、ステップ 4 へ進みます。
ステップ 2 必要に応じて、「D43 光保護切り替えの開始」を実行します。
ステップ 3 必要に応じて、「D44 電気的な保護切り替えの開始」を実行します。
ステップ 4 現用カードまたは保護カードのトラフィックがペアのカードへ切り替わるのを防止する場合は、「D201 ロック オンの適用」を行います。
ステップ 5 トラフィックを現用カードまたは保護カードからペアのカードに切り替えて復元切り替えを防止する場合は、「D202 ロック アウトの適用」を行います。
（注） 1:1 保護と 1:N 保護はロック オンやロック アウトと組み合わせることができます。たとえば、現用カードのロックオンと保護カードのロックアウトが可能です。
ステップ 6 ロック オンまたはロック アウトを解除して保護グループを通常の切り替え方式に戻す場合は、「D203 ロック オンまたはロック アウトのクリア」を行います。
ステップ 7 必要に応じて、「D303 MS-SPRing 強制リング切り替えの開始」を行います。
ステップ 8 必要に応じて、「D194 MS-SPRing 強制リング切り替えのクリア」を行います。
ステップ 9 必要に応じて、「D197 SNCP の強制切り替え開始」を行います。
ステップ 10 必要に応じて、「D198 SNCP の強制切り替えのクリア」を行います。
ステップ 11 MS-SPRing スパンでトラフィックをロック アウトする場合は、「D299 MS-SPRing スパンのロックアウト開始」を行います。
ステップ 12 必要に応じて、「D300 MS-SPRing スパンのロックアウトのクリア」を行います。
警告 接続されていない光ファイバ ケーブルやコネクタからは目に見えないレーザー光が放射されている可能性があります。レーザー光を直視したり、光学機器を使用して直接見たりしないでください。
ステップ 1 検査用のマイクロスコープを使用して、各ファイバ コネクタの汚れ、ひび、傷を検査します。
ステップ 2 損傷のあるファイバ コネクタはすべて交換します。
（注） 機器を 30 分以上使用しない場合は、ダスト キャップをすべて交換してください。
ステップ 3 必要に応じて、「D204 アルコールとドライ ワイプによるファイバ コネクタとアダプタの検査および清掃」を行います。
ステップ 4 必要に応じて、「D205 CLETOP によるファイバ コネクタの清掃」を行います。
ステップ 5 必要に応じて、「D206 ファイバ アダプタの清掃」を行います。
この手順では、TCC2/TCC2P カード、電気回路カード、光カード、イーサネット カード、および FC_MR-4 カードをリセットします。 |
|
警告 モジュールやファンの取り付けや取り外しを行うときは、空きスロットやシャーシの内側に手を入れないでください。回路の露出部に触れて、感電するおそれがあります。
ステップ 1 ソフトウェア リセットを実行するノードで「D60 CTC へのログイン」を行います。すでにログインしている場合は、ステップ 2 へ進みます。
ステップ 2 必要に応じて、「D37 CTC による TCC2/TCC2P のリセット」を行います。
ステップ 3 光カード、電気回路カード、FC_MR-4 カード、または G シリーズ、E シリーズ、CE-1000-4、または ML シリーズ イーサネット カードをリセットする場合は、必要に応じて「D38 CTC でのトラフィック カードのリセット」を行います。
ステップ 4 必要に応じて、「D102 CTC を使用した CE-100T-8 カードのハードリセット」を行います。
ステップ 5 必要に応じて、「D103 CTC を使用した CE-100T-8 カードのソフトリセット」を行います。
NTP-D215 G シリーズ イーサネットのメンテナンス情報の表示
この手順では、G シリーズ イーサネット カードを選択して、ループバック、帯域幅、および J1 パス トレース情報を表示します。 |
|
ステップ 1 「D60 CTC へのログイン」を実行します。すでにログインしている場合は、ステップ 2 へ進みます。
ステップ 2 ノード ビューで、G シリーズ イーサネット カードをダブルクリックします。カード ビューが表示されます。
ステップ 3 ループバックのステータスを表示する場合は、Maintenance > Loopback タブをクリックします。
Admin State カラム（管理状態）と Service State カラム（サービス状態）に、ポート番号と現在のサービス状態が表示されます。管理状態は、Unlocked、Locked,disabled、Unlocked,maintenance、
および Unlocked, automaticInService のいずれかです。
サービス状態は、Locked-Enabled、loopback & maintenance、Locked-Enabled,disabled、
Locked-Enabled,maintenance、Unlocked-Disabled,automaticInService、および Unlocked-Enabled のいずれかです。Loopback Type カラムには、カードの各ポートに適用されるループバックのタイプ（None、Terminal [Inward]、または Facility [Line]）が示されます。
ステップ 4 イーサネットの帯域幅についてその使用状況を表示する場合は、Maintenance > Bandwidth タブをクリックします。
ステップ 5 Retrieve Bandwidth Usage をクリックします。
ステップ 6 J1 パス トレース情報を表示する場合は、Maintenance > Path Trace タブをクリックして、 Retrieve をクリックします。
NTP-D266 E シリーズ イーサネットのメンテナンス情報の表示
この手順では、E シリーズ イーサネット カードを選択して、スパニング ツリー、MAC（メディア アクセス制御）アドレス、およびトランク使用率情報を表示します。 |
|
ステップ 1 「D60 CTC へのログイン」を実行します。すでにログインしている場合は、次のステップへ進みます。
ステップ 2 スパニング ツリー情報を表示する場合は、ノード ビューで Maintenance >Ether Bridge >Spanning Trees タブをクリックします。
• 「D309 イーサネット MAC アドレス テーブルの表示」
この手順では、ノードのタイミング基準を切り替えてタイミング基準をメンテナンスできるようにしたり、ノードのタイミングを通常の運用に戻したりします。 |
|
ステップ 1 タイミングの基準を変更するノードで、「D60 CTC へのログイン」を行います。すでにログインしている場合は、ステップ 2 へ進みます。
ステップ 2 必要に応じて、「D368 ノードで使用しているタイミング基準の手動または強制切り替え」を行います。
ステップ 3 必要に応じて、「D369 手動または強制で切り替えたノードのタイミング基準のクリア」を行います。
NTP-D265 ONS 15454 SDH のタイミング レポート表示
ステップ 1 ノード タイミング基準のレポートを表示するノードで 「D60 CTC へのログイン」を行います。すでにログインしている場合は、ステップ 2 へ進みます。
ステップ 2 Maintenance > Timing > Report タブをクリックします。
ステップ 3 Timing Report 領域で、ノードのタイミング情報を表示します。レポートの日付と時間がレポートの上部に表示されます。タイム スタンプはアラームのタイム スタンプと同じで、「D112 時間帯に合わせたアラームと状態の表示」を行って設定することができます。 表15-2 に、レポートのフィールドとエントリを示します。
ステップ 4 レポートを更新するには、 Reset ボタンをクリックします。
NTP-D229 イン サービスのクロスコネクト カードの交換
「D333 XC-VXL-10G カード、XC-VXL-2.5G カード、または XC-VXC-10G カードの取り付け」 |
|
警告 モジュールやファンの取り付けや取り外しを行うときは、空きスロットやシャーシの内側に手を入れないでください。回路の露出部に触れて、感電するおそれがあります。
ステップ 1 カードを交換するノードで 「D60 CTC へのログイン」を行います。
ステップ 2 View メニューから Go to Network View を選択します。
ステップ 3 Alarms タブをクリックして、次のサブステップを実行します。
a. アラーム フィルタの機能がオフであることを確認します。必要に応じて、「D227 アラーム フィルタのディセーブル化」を参照してください。
b. 不明なアラームがネットワーク上に表示されていないことを確認します。不明なアラームが表示されている場合は、作業を進める前に解決してください。必要に応じて、『 Cisco ONS 15454 SDH Troubleshooting Guide 』を参照してください。
ステップ 4 アクティブな XC-VXL-10G カード、XC-VXL-2.5G カード、または XC-VXC-10Gカードを特定します。アクティブ カードの ACT/STBY LED はグリーンに点灯しています。スタンバイ カードの
ACT/STBY LED はオレンジに点灯しています。
（注） カードの図にカーソルを置いてポップアップを表示し、カードがアクティブであるかスタンバイであるかを識別することもできます。
ステップ 5 アクティブなカードを交換する場合は、まず、次のサブステップを実行してスタンバイに切り替えます。スタンバイ カードを交換する場合は、このステップを省略してステップ 6 へ進みます。
a. ノード ビューで Maintenance > Cross-Connect タブをクリックします。
b. Cross Connect Cards 領域で、 Switch をクリックします。
c. Confirm Switch ダイアログボックスで Yes をクリックします。
（注） アクティブな XC-VXL-10G カード、XC-VXL-2.5G カード、または XC-VXC-10G カードがスタンバイになると、元のスタンバイ スロットがアクティブになります。その結果、以前スタンバイであったカードの ACT/STBY LED がグリーンに変わります。
ステップ 6 スタンバイになった XC-VXL-10G カード、XC-VXL-2.5G カード、または XC-VXC-10G カードを ONS 15454 SDH から物理的に取り外します。
ステップ 7 取り付ける XC-VXL-10G カード、XC-VXL-2.5G カード、または XC-VXC-10G カードを空きスロットへ挿入します。
交換したカードがブートし、約 1 分後にはサービス可能な状態になります。
（注） FTA を交換するためにケーブル管理ファシリティを移動する必要はありません。
ステップ 1 FTA を交換する際は、 表15-3 を参照してコンポーネントに互換性があることを確認し、互換性のないハードウェアを組み合わせた場合に発生の可能性があるアラームに注意します。
（注） ノードに取り付けられているハードウェアを確認する場合は、ノード ビューで Inventory タブをクリックします。
|
アセンブリ 1 |
トレイ2 |
|
|
|
|---|---|---|---|---|
ステップ 2 次のサブステップを実行して、シェルフ アセンブリの前面扉を開きます。
ONS 15454 SDH には、前面扉の鍵を開閉するためのピン付き六角キーが付属しています。キーを左回りに回転すると扉がロック解除され、右回りに回転するとロックされます。
ステップ 3 （任意）次のサブステップを実行して、前面扉を外します。扉を外さない場合には、ステップ 4 へ進みます。
a. Kepnut の 1 つを取り外して、扉またはシャーシからアース用ストラップを取り外します。
b. 置き違えを回避するためにアース用ストラップを取り外したあとに、Kepnut をスタッドに再度取り付けます。
c. アース用ストラップのたるんだ端を扉またはシャーシにテープで固定します。
ステップ 4 ファン トレイ アセンブリのハンドルの外側を押して、ハンドルを引き出します。
ステップ 5 ファン トレイの外側にある引き込み式ハンドルを出します。
ステップ 6 ハンドルを引いてファン トレイ アセンブリを 25.4 mm（1 インチ）シェルフ アセンブリから引き出し、ファンが止まるのを待ちます。
ステップ 7 ファンが止まったら、ファン トレイ アセンブリをシェルフ アセンブリの外へ完全に取り出します。ファン トレイの位置は図15-5 のとおりです。
図15-5 ファン トレイ アセンブリの取り外しまたは交換（前面扉を取り外した状態）
ステップ 8 ファン トレイ アセンブリの下に取り付けられているファン トレイ エア フィルタを交換する場合は、ファン トレイ アセンブリを交換する前に、既存のエア フィルタをシェルフ アセンブリの外へスライドさせて交換します。
ファン トレイのエア フィルタについては、「D107 エア フィルタの検査とメンテナンス」 を参照してください。
ステップ 9 新しいファン トレイをシェルフ アセンブリ内にスライドさせて、トレイの背面にある電気プラグがバックプレーンのコンセントに差し込まれるようにします。
ステップ 10 ファン トレイの前面にある LCD がアクティブになっていれば、トレイのプラグはバックプレーンに正しく差し込まれています。
ステップ 11 扉を交換し、アース用のストラップを取り付けなおします。
この手順では、NE Defaults Editor を使用して、工場出荷時の設定になっている NE のデフォルト値を編集します。新しいデフォルト値については、それらのデフォルト値を編集したノードだけに適用することも、ファイルにエクスポートして他のノードにインポートすることもできます。 |
|
（注） カードとノードのデフォルト設定のリストについては、『Cisco ONS 15454 SDH Reference Manual』の付録「Network Element Defaults」を参照してください。カードの設定を個別に変更する場合は（デフォルト値を変更せずに）、第 10 章「カードの設定変更」 を参照してください。ノードの設定を変更する場合は、第 11 章「ノード設定の変更」を参照してください。
ステップ 1 NE のデフォルト値を編集する CTC ノードで 「D60 CTC へのログイン」を行います。
ステップ 2 Provisioning > Defaults タブをクリックします。
ステップ 3 Defaults Selector の下で、カード タイプ（カード レベルのデフォルト値を編集する場合）、CTC（CTC のデフォルト値を編集する場合）、または NODE（ノードレベルのデフォルト値を編集する場合）を選択します。ノード名（Defaults Selector カラムの最上部）をクリックすると、その NE で使用可能なすべてのデフォルト値が Default Name カラムに表示されます。指定したカード タイプ、ノードレベル、または CTC レベルのデフォルト値だけを選択的に表示する場合は、Defaults Selector メニュー構造をドリル ダウンします。
ステップ 4 変更するデフォルト値を Default Name カラムで検索します。
ステップ 5 Default Value カラム内をクリックして変更するデフォルト プロパティを選択し、ドロップダウン リスト（表示される場合）から値を選択するか、または新しい値を入力します。
（注） Apply をクリックする前に Reset をクリックすると、すべての値が元の設定に戻ります。
ステップ 6 Apply をクリックします。（このボタンを使用できない場合は、Default Name カラム内をクリックして、このボタンを有効にします）。変更を適用する前に、複数のデフォルト値を修正できます。
デフォルト値のファイルを編集したことにより、変更されるデフォルト値の隣には鉛筆型のアイコンが表示されます。
（注） 通常は、ノードのデフォルト値を変更して Apply をクリックすると、ノードが再プロビジョニングされます。Defaults Editor を使用してカードの設定に変更を加えても、取り付けられているカードの設定やカードに事前にプロビジョニングされているスロットの設定が変更されることはありません。変更が適用されるのは、変更後に取り付けられたカードまたは事前プロビジョニングされたカードのみです。取り付けられているカードや事前プロビジョニングされているスロットの設定を変更する場合は、第 10 章「カードの設定変更」を参照してください。
（注） NE のデフォルト値を変更すると、CTC が切断されたり、デフォルト値を有効にするためにノードがリブートされることがあります。デフォルト値を変更する前に、Defaults Editor の Side Effects カラムを表示して（カラム ヘッダーを右クリックして Show Column > Side Effects を選択）、デフォルト値を変更した場合に生じる副作用に対応します。
ステップ 7 ノードレベルのデフォルト値を変更すると、ダイアログボックスが開き、ノードレベル アトリビュートのデフォルト値を適用して現在のプロビジョニングを上書きするかどうかを確認するメッセージが表示されます。Yes をクリックします。
ステップ 8 IIOP Listener Port の設定を変更する場合は、ノードがリブートされることの通知だけでなく、処理を継続するかどうかを確認するダイアログボックスも表示されます。 Yes をクリックします。
この手順では、NE Defaults Editor を使用して NE のデフォルト値をインポートします。デフォルト値は、CTC のソフトウェア CD（出荷時の設定）からインポートすることも、ノードからエクスポートされて保存されているカスタマイズ済みのファイルからインポートすることもできます。 |
|
（注） カードとノードのデフォルト設定のリストについては、『Cisco ONS 15454 SDH Reference Manual』の付録「Network Element Defaults」を参照してください。
ステップ 1 NE のデフォルト値をインポートするノードで 「D60 CTC へのログイン」を行います。
ステップ 2 Provisioning > Defaults タブをクリックします。
ステップ 4 インポートするファイルの名前と場所が Import Defaults from File ダイアログボックスに正しく表示されない場合は、Browse をクリックして、インポートするファイルを参照します。
ステップ 5 ファイルの名前および場所がダイアログボックスに正しく表示されたら、OKをクリックします（出荷時の設定をインポートしている場合、正しいファイル名は 15454SDH-defaults.txtです）。
デフォルト値のファイルをインポートすることで変更される各デフォルト値の隣には、鉛筆型のアイコンが表示されます。
ステップ 7 インポートするファイルに不正な内容が見つかった場合は、そうした問題のあるデフォルト値の中で最初に検出されたデフォルト値が問題フィールドに表示されます。問題フィールドに表示されたデフォルト値は変更する必要があります。問題のあるデフォルト値を変更して、 Apply をクリックします。インポートされたファイルがすべての検査に合格するまで、このステップを繰り返します。
（注） 通常は、ノードのデフォルト値を変更して Apply をクリックすると、ノードが再プロビジョニングされます。Defaults Editor を使用してカードの設定に変更を加えても、取り付けられているカードの設定やカードに事前にプロビジョニングされているスロットの設定が変更されることはありません。変更が適用されるのは、変更後に取り付けられたカードまたは事前プロビジョニングされたカードのみです。取り付けられているカードや事前プロビジョニングされているスロットの設定を変更する場合は、第 10 章「カードの設定変更」を参照してください。
（注） NE のデフォルト値を変更すると、CTC が切断されたり、デフォルト値を有効にするためにノードがリブートされることがあります。デフォルト値を変更する前に、Defaults Editor の Side Effects カラムを表示して（カラム ヘッダーを右クリックして Show Column > Side Effects を選択）、デフォルト値を変更した場合に生じる副作用に対応します。
ステップ 8 ノードレベルのデフォルト値を変更すると、ダイアログボックスが開き、ノードレベル アトリビュートにデフォルト値を適用して現在のプロビジョニングを上書きするかどうかを確認するメッセージが表示されます。Yes をクリックします。
ステップ 9 IIOP Listener Port の設定を変更する場合は、ノードが再度ブートされることの通知だけでなく、処理を継続するかどうかを確認するダイアログボックスも表示されます。 Yes をクリックします。
この手順では、NE Defaults Editor を使用して NE のデフォルト値をエクスポートします。エクスポートしたデフォルト値は、他のノードにインポートできます。 |
|
（注） 現在表示されているデフォルト値は、現在のノードに適用されているかどうかに関係なく、エクスポートされます。
（注） NE のデフォルト値も File > Export メニューからエクスポートできます。エクスポートされたこれらのデフォルト値は参照専用であるため、インポートすることはできません。
ステップ 1 NE のデフォルト値をエクスポートするノードで「D60 CTC へのログイン」を行います。
ステップ 2 Provisioning > Defaults タブをクリックします。
ステップ 4 Export Defaults to File ダイアログボックスにエクスポート対象ファイルが表示されない（または存在しない）場合は、Browse をクリックして、データのエクスポート先となるディレクトリを参照してから、エクスポートするファイルを選択するか、または入力（作成）します（デフォルトでは等号 ［=］ 区切りのテキスト ファイルとしてエクスポートされます）。
フィードバック
