上の図のサーバー状態の説明の緑色のインジケータに注意してください。これは、情報を提供するサーバーが正常に機能していることを示します。黄色のインジケータは、サーバーの動作が最適でないことを示します。赤いインジケータは、サーバーがダウンしていることを示します。これらのインジケーターは、通常の Web UI の [サーバーの管理（Manage Servers）] ページのサーバーの状態と同じです。

グラフ化された線とグラフの積み上げ領域は、標準の色と視覚的なコーディングに従って、主要な診断インジケータを一目ですぐに判断できます。グラフは、次の色とテキストのインジケーターを使用します。

• High alerts or warnings — 線または赤の領域(ハッチングされたテクスチャ付き)。

• All other indicators — 線や様々な他の色の領域でデータ要素を区別。グラフでは、緑や黄色は使用しません。

別のウィンドウでグラフを拡大するには、パネルグラフの下部にあるグラフリンクアイコンをクリックし、次に「拡大グラフ」オプションをクリックします(下の図を参照)。拡大表示モードでは、最初に表示されるグラフの種類から別のグラフの種類を選択できます (その他のチャート タイプを参照)。

Note	拡大されたグラフの自動更新はオフになっています。最新のデータを取得するには、ページの左上にある [ダッシュボード（Dashboard）] の横にある [更新（Refresh）] アイコンをクリックします。

グラフを表に変換するには、「表としてグラフを表示する」を参照してください。表をグラフィック・グラフ形式に変換することはできません。

各グラフには、既定で色分けされた凡例が含まれています。

テーブルとして表示されるダッシュボード要素には、行と列にデータが表示されます。以下のダッシュボード要素は、あらかじめ設定されており、テーブルで構成されます (または含める)。

• DHCP DNS の更新

• DHCP アドレスの現在の使用率

• DHCP の一般的なインジケータ

• DNS一般インジケータ

• DNS 一般インジケータのキャッシュ

Note	エキスパートモードでテーブルを表示すると、追加のデータが表示されることがあります。

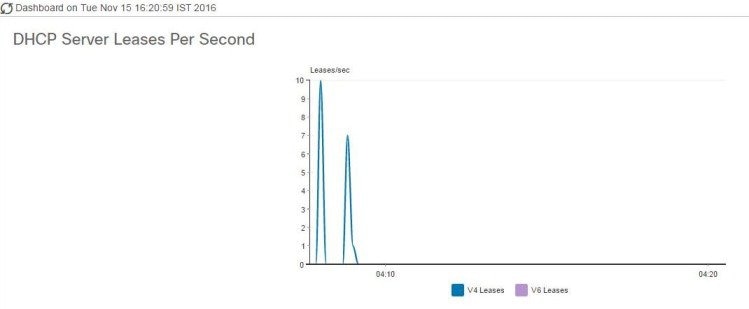

折れ線グラフとしてレンダリングされるダッシュボード要素には、x 軸と y 軸に対してプロットされた 1 つまたは複数の線を含めることができます。次の表では、3 種類の折れ線グラフについて説明します。

Tip	デルタまたはレートデータを示すグラフの生データを取得するには、エキスパートモードに入り、必要なチャートに移動します。パネル チャートの下にある [チャートリンク（Chart Link）] アイコンをクリックしてから [データテーブル（Data Table）] をクリックします。生データテーブルは、グラフデータテーブルの下にあります。

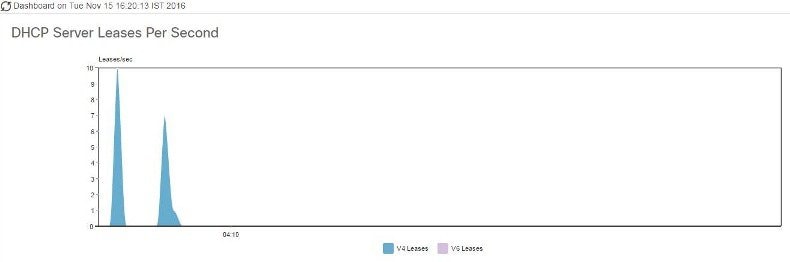

面グラフとしてレンダリングされるダッシュボード要素は、複数の関連するメトリックを傾向グラフとしてプロットしますが、一方が積み上げ、最高点が累積値を表すようにします。値は、コントラストの色で個別にシェーディングされます。(面グラフとして折れ線グラフの例に表示される DHCP サーバー要求アクティビティ チャートの例については、次の図を参照してください)。

これらは、凡例にリストされている順序で積み重ねられ、スタックの下部に左端の凡例項目、スタックの一番上に右端の凡例項目が表示されます。面グラフに事前に設定されているダッシュボード要素は次のとおりです。

• DHCP バッファ容量

• DHCP フェールオーバーステータス

• DHCP 応答遅延

• 1 秒あたりの DHCP サーバーのリース数

• DHCP サーバー要求アクティビティ

• DHCP サーバーの応答アクティビティ

• DNS 受信ゾーン転送

• DNS ネットワーク エラー

• DNS 送信ゾーン転送

• 1 秒あたりの DNS クエリ

• DNS 関連サーバー エラー

選択できるその他のグラフの種類は次のとおりです。

• Line - 折れ線グラフで説明した折れ線グラフの 1 つ。

• Area —面グラフで説明したグラフ。

• Column - グラフを横方向に垂直バーで表示し、値軸をグラフの左側に表示します。

• Scatter - 散布図は、デカルト座標を使用して、一連のデータの通常 2 つの変数の値を表示するプロットまたは数学図の一種です。

Tip	各グラフの種類は、異なる方法で、異なる解釈でデータを示しています。どのタイプが最適かを判断できます。

テーブル/グラフウィンドウのヘルプアイコンをクリックすると、各ダッシュボード要素のヘルプウィンドウを開くことができます。

[最新の情報に更新（Refresh）] アイコンをクリックして、最新のポーリングを選択するように各ディスプレイを更新します。

データのポーリング頻度を設定できます。ダッシュボード表示の右上隅の [ダッシュボード設定（Dashboard Settings）] アイコンをクリックします。キャッシュされたデータのポーリング間隔を設定するには、4 つのオプションがあり、プロトコル サーバーに更新のポーリングを行います (下の図を参照)。

キャッシュされたデータポーリング (したがって、自動更新) 間隔を次の値に設定できます。

• Disabled—ポーリングを行わないため、データは自動的に更新されません。

• Slow—30 秒ごとにデータを更新します。

• Medium—20 秒ごとにデータを更新します。

• Fast（プリセット値）—10 秒ごとにデータを更新します。

パネルグラフの下部にある [チャートリンク（Chart Link）] アイコンを使用して、チャートリンクオプションを表示します(下の図を参照)。[データテーブル（Data Table）] オプションをクリックすると、グラフィック チャートを表として表示できます。

グラフデータは、カンマ区切り値（CSV）ファイル（スプレッドシートなど）にダンプできます。パネルグラフの下部にあるチャートリンクコントロール(上の図を参照)で、[CSV形式でエクスポート（CSV Export ）] オプションをクリックします。[名前を付けて保存（Save As）] ウィンドウが表示され、CSV ファイルの名前と場所を指定できます。

メインダッシュボードビューでデフォルトのグラフタイプを設定できます。ダッシュボードのサーバー・グラフをカスタマイズして、特定のグラフ・タイプのみをデフォルトとして表示できます。

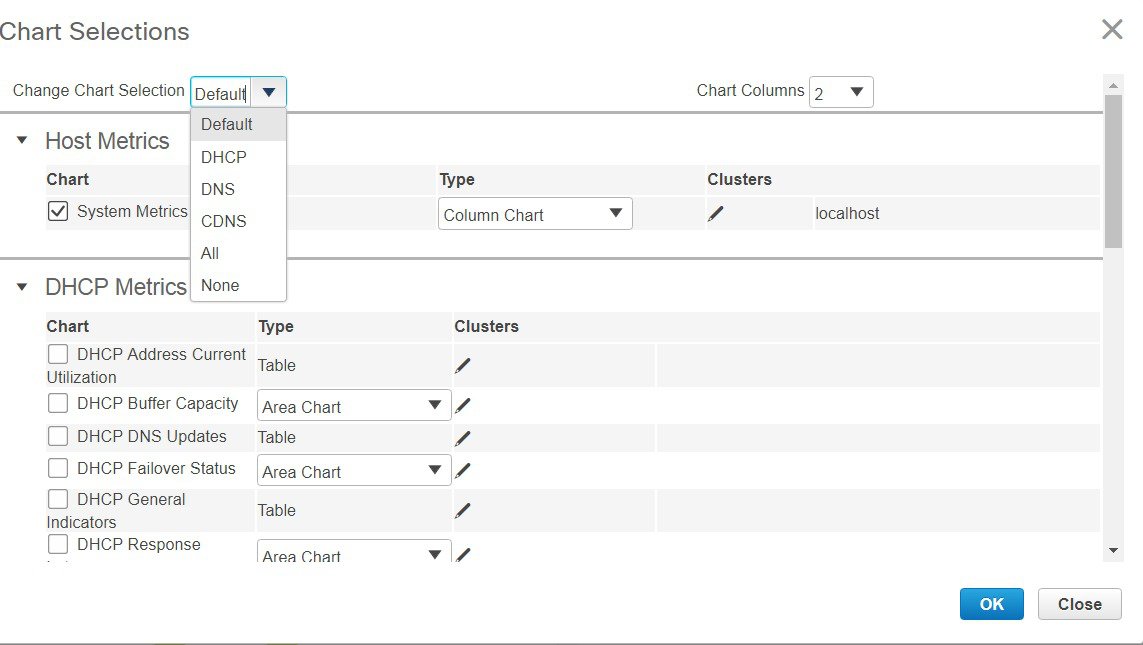

既定のグラフの種類を設定するには、表示するメトリック ス グラフに対応するチェック ボックスをオンにし、Type ドロップダウンリストからグラフの種類を選択します。既定のグラフの種類は、さまざまなユーザー セッション間で一貫性があり、共有されます（下の図を参照）。

Note	サーバーで構成されたサービスに基づいて、[ダッシュボードの設定（Dashboard Settings）] > [グラフの選択（Chart Selection）] ページで CDNS または DNS メトリックを確認できます。

Tip	ダッシュボード要素がグラフの選択リストに表示される順序は、必ずしもページ上での要素の表示順序を決定するものではありません。使用可能な領域を考慮するアルゴリズムによって、グリッド レイアウトの順序とサイズが決まります。ダッシュボード要素の選択を送信するたびにレイアウトが異なる場合があります。選択を変更するには、表示するダッシュボード要素の横にあるチェックボックスをオンにします。

上の図は、リージョン Web UI のグラフ選択テーブルを表示します。[クラスター（Clusters）] 列は、リージョン ダッシュボードでのみ使用でき、構成されているローカル クラスターの一覧が表示されます。ローカル クラスターを追加するには、[編集（Edit）] アイコンをクリックし、[ローカル クラスターリスト（Local Cluster List）] ダイアログ ボックスでローカル クラスター名を選択します。

選択を変更するには、表示するダッシュボード要素の横にあるチェックボックスをオンにします。

ページの上部にある [チャート選択の変更（Change Chart Selection ）] ドロップダウンリストで特定のグループ コントロールを使用できます（上の図を参照）。その内容は：

• すべてのチェックボックスをオフにするには、[なし（None ）]を選択します。

• プリセットの選択に戻すには、[デフォルト（Default ）]を選択します。DHCP および DNS をサポートする管理者ロール用の事前設定されたダッシュボード要素は次のとおりです。

  • ホストメトリック: システムメトリック

  • DHCP メトリック：一般的なインジケーター

  • DNS メトリック：一般的なインジケーター

• DHCP メトリックのみを選択し、DHCP を選択します（『Cisco Prime Network Registrar 11.0 DHCP User Guide』の「DHCP Metrics」の項を参照）。

• DNS メトリックのみを選択し、DNS を選択します（『Cisco Prime Network Registrar 11.0 Authoritative and Caching DNS User Guide』 の 「Authoritative DNS Metrics」の項を参照）。

• DNS メトリックのみを選択し、CDNS を選択します（『Cisco Prime Network Registrar 11.0 Authoritative and Caching DNS User Guide』の 「Caching DNS Metrics」の項を参照）。

• すべてのダッシュボード要素を選択するには、[すべて（All）] を選択します。

ページの下部にある [OK] をクリックして選択内容を保存するか、または [キャンセル（Cancel）] をクリックして、変更をキャンセルします。

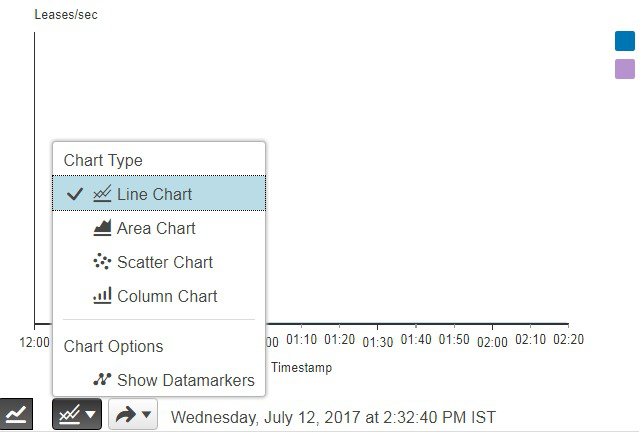

グラフの種類を変更するには、パネル チャートの下部にある [グラフの種類（Chart Type）] アイコンをクリックし、必要なグラフの種類を選択します（下の図を参照）。使用できるグラフには、折れ線グラフ、棒グラフ、面グラフ、散布図があります。

システム メトリック ダッシュボード要素は、Cisco Prime Network Registrar のログおよびデータベース ディレクトリがあるディスク ボリュームの空き領域、最後のサーバー バックアップの日付と時刻、およびさまざまなサーバーの CPU とメモリの使用率を示します。システム メトリックは、[チャート選択（Chart Selection）] リストで [ホストメトリック:システムメトリック（Host Metrics :System Metrics） ] を選択した場合に使用できます。

結果の表には、次のように表示されます。

• ログ ボリューム（Logs Volume） - logs ディレクトリがあるディスク ドライブの合計領域のうちの現在の空き領域（空き領域のパーセンテージ）。

• データベース ボリューム（Database Volume） - data ディレクトリがあるディスク ドライブの合計領域のうちの現在の空き領域（空き領域のパーセンテージ）。

• 正常な最終バックアップ（Last Good Backup） - サーバー エージェントの前回の起動後の前回の成功したシャドウ バックアップが行われた日付と時刻（または、まだおこなわれていない場合は、[未完了（Not Done）]）。

• 以下についての [CPU使用率（CPU Utilization）] （秒単位）、[メモリ使用率（Memory Utilization）] （キロバイト単位）、[VM使用率（VM Utilization）] （キロバイト単位）、およびプロセス ID（PID）

  • Cisco Prime Network Registrar サーバー エージェント

  • CCM サーバー

  • DNS サーバー

  • DHCP サーバー

  • Web サーバー

  • SNMP サーバー

  • DNS キャッシュ サーバー

Java 仮想マシン（JVM）メモリ使用率ダッシュボード要素は、エキスパート モードの場合にのみ使用できます。これは、JVM メモリの未使用の最大、未使用、および使用バイトをトレースする折れ線トレンド チャートとしてレンダリングされます。このチャートは、エキスパート モードのときに、[チャートの選択（Chart Selection）] リストで [ホスト メトリック：JVM メモリ使用率（Host Metrics: JVM Memory Utilization）] を選択した場合に使用できます。
