IS-IS 用の TI-LFA の設定

このタスクでは、リンクの障害に関するトラフィックフローを収束させるために、プレフィックスごとのトポロジに依存しないループフリー代替（TI-LFA）の計算を有効にする方法について説明します。

始める前に

次のトポロジ要件を満たしていることを確認してください。

ルータインターフェイスがトポロジごとに設定されている。
ルータが IS-IS で設定されている。
セグメントルーティング LSP が設定されている。

手順

コマンドまたはアクション目的

ステップ 1

configure

ステップ 2

router isis instance-id

例:


RP/0/RP0/CPU0:router(config)# router isis 1

指定したルーティングインスタンスの IS-IS ルーティングをイネーブルにし、ルータをルータコンフィギュレーションモードにします。

（注）

is-type ルータコンフィギュレーションコマンドを使用して、特定のルーティングインスタンスによって実行されるルーティングのレベルを変更できます。

ステップ 3

interface type interface-path-id

例:


RP/0/RP0/CPU0:router(config-isis)# interface GigabitEthernet0/0/0/1

インターフェイスコンフィギュレーションモードを開始します。

ステップ 4

address-family {ipv4 | ipv6 } [unicast ]

例:


RP/0/RP0/CPU0:router(config-isis-if)# address-family ipv4 unicast

IPv4 または IPv6 アドレスファミリを指定して、ルータアドレスファミリコンフィギュレーションモードを開始します。

ステップ 5

fast-reroute per-prefix

例:


RP/0/RP0/CPU0:router(config-isis-if-af)# fast-reroute per-prefix

プレフィックスごとの Fast Reroute を有効にします。

ステップ 6

fast-reroute per-prefix ti-lfa

例:


RP/0/RP0/CPU0:router(config-isis-if-af)# fast-reroute per-prefix ti-lfa

プレフィックスごとの TI LFA Fast Reroute リンク保護を有効にします。

TI-LFA がセグメントルーティング用に正常に設定されました。

OSPF 用の TI-LFA の設定

（注）

TI-LFA は、インスタンス、エリア、またはインターフェイスで設定できます。インスタンスまたはエリアに設定すると、インスタンスまたはエリア内のすべてのインターフェイスが設定を継承します。

始める前に

次のトポロジ要件を満たしていることを確認してください。

ルータインターフェイスがトポロジごとに設定されている。
ルータが OSPF で設定されている。
セグメントルーティング LSP が設定されている。

手順

	コマンドまたはアクション	目的
ステップ 1	configure
ステップ 2	router ospf `process-name` 例: `RP/0/RP0/CPU0:router(config)# router ospf 1`	指定したルーティングプロセスに OSPF ルーティングをイネーブルにし、ルータコンフィギュレーションモードでルータを配置します。
ステップ 3	area `area-id` 例: `RP/0/RP0/CPU0:router(config-ospf)# area 1`	エリアコンフィギュレーションモードを開始します。
ステップ 4	interface `type interface-path-id` 例: `RP/0/RP0/CPU0:router(config-ospf-ar)# interface GigabitEthernet0/0/0/1`	インターフェイスコンフィギュレーションモードを開始します。
ステップ 5	fast-reroute per-prefix 例: `RP/0/RP0/CPU0:router(config-ospf-ar-if)# fast-reroute per-prefix`	プレフィックスごとの Fast Reroute を有効にします。
ステップ 6	fast-reroute per-prefix ti-lfa 例: `RP/0/RP0/CPU0:router(config-ospf-ar-if)# fast-reroute per-prefix ti-lfa`	プレフィックスごとの TI LFA Fast Reroute リンク保護を有効にします。

TI-LFA がセグメントルーティング用に正常に設定されました。

TI-LFA の設定と確認：例

この例では、単一またはディスジョイントの PQ ノードを使用してセグメントルーティング TE トンネルに TI-LFA を設定します。

次の図は、この例で使用されている 2 つのトポロジを示しています。

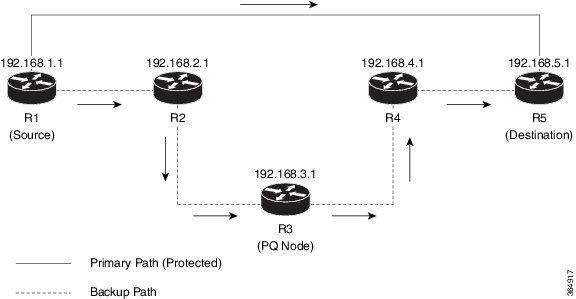

トポロジ 1 は単一の PQ ノードを使用するため、2 つの SID を持ちます。送信元ルータ R1 から PQ ノードを経由して宛先ルータ R5 に送信されます。

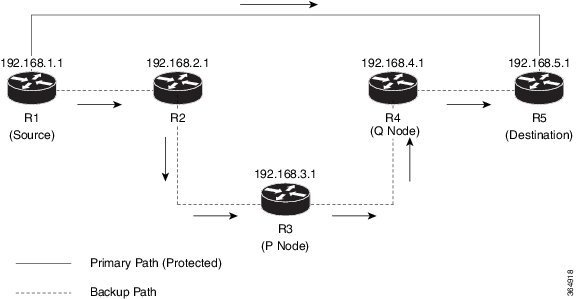

トポロジ 2 はディスジョイント PQ ノードを使用するため、3 つの SID で構成されます。送信元ルータ R1 から P ノードおよび Q ノードを介して宛先ルータ R5 に送信されます。

手順

ステップ 1

宛先ルータ（R5）に接続する送信元ルータ（R1）インターフェイスで IS-IS または OSPF 用に TI-LFA を設定します。

IS-IS の場合


RP/0/RP0/CPU0:R1(config)# router isis 1
RP/0/RP0/CPU0:R1(config-isis)# interface TenGigE0/0/0/2
RP/0/RP0/CPU0:R1(config-isis-if)# point-to-point
RP/0/RP0/CPU0:R1(config-isis-if)# address-family ipv4 unicast
RP/0/RP0/CPU0:R1(config-isis-if)# fast-reroute per-prefix
RP/0/RP0/CPU0:R1(config-isis-if)# fast-reroute per-prefix ti-lfa
RP/0/RP0/CPU0:R1(config-isis-if)# exit

OSPF の場合


RP/0/RP0/CPU0:R1(config)# router ospf 1
RP/0/RP0/CPU0:R1(config-ospf)# area 0
RP/0/RP0/CPU0:R1(config-ospf-ar) interface TenGigE0/0/0/2
RP/0/RP0/CPU0:R1(config-isis-ar-if)# fast-reroute per-prefix
RP/0/RP0/CPU0:R1(config-isis-ar-if)# fast-reroute per-prefix ti-lfa
RP/0/RP0/CPU0:R1(config-isis-ar-if)# exit

（注）

この例では、特定のインターフェイスで TI-LFA を設定しました。TI-LFA はインスタンスまたはエリアに設定できます。インスタンスまたはエリア内のすべてのインターフェイスが設定を継承します。

ステップ 2

R1 を R5 に接続するセグメントルーティングトンネルインターフェイス上で自動ルート通知を設定します。

例:


RP/0/RP0/CPU0:R1(config)# interface tunnel-te1
RP/0/RP0/CPU0:R1(config-if)# ipv4 unnumbered Loopback0
RP/0/RP0/CPU0:R1(config-if)# autoroute announce
RP/0/RP0/CPU0:R1(config-if)# destination 192.168.5.1
RP/0/RP0/CPU0:R1(config-if)# path-option 1 dynamic segment-routing

ダイナミックセグメントルーティングパスオプションは、セグメントルーティングに隣接関係 SID を使用するように設定されています。

ステップ 3

ネットワークのセグメントルーティンググローバルブロック（SRGB）を定義します。

例:


RP/0/RP0/CPU0:R1(config-isis)# segment-routing global-block 50000 60000

セグメントルーティングがプレフィックス SID とともに使用されるように設定する場合、セグメントルーティングラベルは定義されたグローバルブロックから割り当てられます。この例では、隣接関係 SID を動的に使用するように送信元ルータを設定しているため、ラベル割り当てでは SRGB は使用されません。

ステップ 4

設定をコミットします。

例:


RP/0/RP0/CPU0:R1# commit

ステップ 5

送信元ルータと宛先ルータ間のパス上の IP FRR 保護を確認します。

次の出力は、単一の PQ ノードトポロジの出力です。

例:


RP/0/RP0/CPU0:R1# show mpls traffic-eng forwarding tunnels 1 detail
Tunnel        Outgoing    Outgoing        Next Hop     Bytes
Name          Label       Interface                    Switched
------------- ----------- ------------ --------------- ------------
te1      (SR) Pop   Te0/0/0/1.100 10.15.1.2       31340256

     Updated: Aug 28 10:21:27.763
     Path Flags: 0x400 [  BKUP-IDX:1 (0x0) ]
     Version: 12635036, Priority: 2
     Label Stack (Top -> Bottom): { Imp-Null }
     NHID: 0x0, Encap-ID: N/A, Path idx: 0, Backup path idx: 1, Weight: 0
     MAC/Encaps: 18/18, MTU: 1496
     Packets Switched: 26616

              50103  Te0/0/0/11.100 10.12.2.2       0            (!)
     Updated: Aug 28 10:21:27.763
     Path Flags: 0x100 [  BKUP, NoFwd ]
     Version: 12635036, Priority: 2
     Label Stack (Top -> Bottom): { 50103 50105 }
     NHID: 0x0, Encap-ID: N/A, Path idx: 1, Backup path idx: 0, Weight: 0
     MAC/Encaps: 18/26, MTU: 1496
     Packets Switched: 0
     (!): FRR pure backup

  Interface Handle: 0x08000120, Local Label: 24002
  Forwarding Class: 0, Weight: 0
  Packets/Bytes Switched: 34727459/40968290594

次の出力は、ディスジョイント PQ ノードの出力です。

例:


RP/0/RP0/CPU0:R1# show mpls forwarding tunnels 1 detail

Tunnel        Outgoing    Outgoing     Next Hop        Bytes
Name          Label       Interface                    Switched
------------- ----------- ------------ --------------- ------------
tt1      (SR) Pop         Te0/0/0/1.100 10.15.1.2       65361590
     Updated: Aug 31 07:52:17.630
     Path Flags: 0x400 [  BKUP-IDX:1 (0x0) ]
     Version: 42799904, Priority: 2
     Label Stack (Top -> Bottom): { Imp-Null }
     NHID: 0x0, Encap-ID: N/A, Path idx: 0, Backup path idx: 1, Weight: 0
     MAC/Encaps: 18/18, MTU: 1496
     Packets Switched: 55581

              50103   Te0/0/0/2  10.12.100.2     0            (!)
     Updated: Aug 31 07:52:17.630
     Path Flags: 0x100 [  BKUP, NoFwd ]
     Version: 42799904, Priority: 2
     Label Stack (Top -> Bottom): { 50103 50104 50105 }
     NHID: 0x0, Encap-ID: N/A, Path idx: 1, Backup path idx: 0, Weight: 0
     MAC/Encaps: 14/26, MTU: 1500
     Packets Switched: 0
     (!): FRR pure backup

  Interface Handle: 0x08000120, Local Label: 24029
  Forwarding Class: 0, Weight: 0
  Packets/Bytes Switched: 97227973/114534209178

単一の PQ ノードの出力は、R1 から R5 へのプライマリパス（トランジットルータがないためラベルがポップされています）が、ラベル 50103（ルータ R1 から PQ ノード、ルータ R3 へのパスの場合）および 50105（ルータ R3 から宛先ルータ R5 へのパスの場合）が付いたバックアップパスによって保護されていることを確認しています。

ディスジョイント PQ ノードの出力は、R1 から R5 へのプライマリパス（トランジットルータがないためラベルがポップされています）が、ラベル 50103（ルータ R1 から P ノード、ルータ R3 へのパスの場合）、50104（P ノード（ルータ R3）から Q ノード、ルータ R4 へのパスの場合）、および 50105（ルータ R4 から宛先ルータ R5 へのパスの場合）が付いたバックアップパスによって保護されていることを確認しています。

（注）

ダイナミックセグメントルーティングがルータ上で設定されている場合、隣接関係 SID が使用され、ラベルは SRGB から選択されません（この例では、ローカルラベル 24002 で示されています）。

TI-LFA がセグメントルーティング用に正常に設定されました。
