EVPN―VPWS シングル ホームに関する情報

EVPN-VPWS シングル ホーム ソリューションは、EVI イーサネット自動検出ルートごとに必要です。EVPN は、すべての EVPN ルートの伝送に使用する新しい BGP ネットワーク層到達可能性情報（NLRI）を定義します。BGP 機能アドバタイズメントは、2 つのスピーカーが RFC 4760 に従って EVPN NLRI（AFI 25、SAFI 70）を確実にサポートするために使用されます。

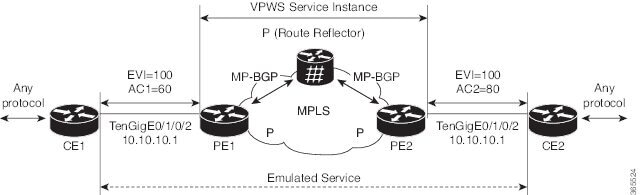

EVPN VPWS のアーキテクチャでは、PE がマルチプロトコル BGP をコントロール プレーンで実行します。次に、EVPN-VPWS 設定の図を示します。

  • PE1 での VPWS サービスには、次の 3 つの要素を設定時に指定する必要があります。

    • VPN ID（EVI）

    • エミュレートされたサービスのローカル エンドを識別するローカル AC 識別子（AC1）。

    • エミュレートされたサービスのリモート エンドを識別するリモート AC 識別子（AC2）。

    PE1 は、到達可能性を提供するためにローカル AC ごとに MPLS ラベルを割り当てます。

  • PE2 上の PWS サービスは、PE1 と同じ方法で設定されます。同じ要素が 3 つ必要であり、また、サービス設定は対称である必要があります。

    PE2 は、到達可能性を提供するためにローカル AC ごとに MPLS ラベルを割り当てます。

  • PE1 は、各ローカル エンドポイント（AC）の EVI イーサネット AD ルートごとにリモートの PE へ関連付けられた MPLS ラベルとともに単一の EVPN をアドバタイズします。

    PE2 は同じタスクを実行します。

  • PE2 から EVI EAD ルートごとの EVPN を受け取ると、PE1 はエントリをローカル L2 RIB に追加します。たとえば、PE1 はネクスト ホップが PE2 IP アドレスと AC2 の MPLS ラベルなど、AC2 に到達するパス リストを把握しています。

    PE2 は同じタスクを実行します。

BGP の L2VPN EVPN アドレス ファミリの設定

BGP に L2VPN EVPN アドレス ファミリを設定するには、このタスクを実行します。

手順の概要

  1. configure
  2. router bgp autonomous-system-number
  3. address-family l2vpn evpn
  4. neighbor ip-address
  5. address-family l2vpn evpn
  6. commit または end コマンドを使用します。

手順の詳細

ステップ 1

configure

例:

RP/0/RP0/CPU0:router# configure

グローバル コンフィギュレーション モードを開始します。
ステップ 2

router bgp autonomous-system-number

例:


RP/0/RP0/CPU0:router(config)# router bgp 100

指定したルーティング プロセスのルータ コンフィギュレーション モードを開始します。
ステップ 3

address-family l2vpn evpn

例:


RP/0/RP0/CPU0:router(config-bgp)# address-family l2vpn evpn

L2VPN アドレス ファミリを指定し、アドレス ファミリ コンフィギュレーション モードを開始します。
ステップ 4

neighbor ip-address

例:


RP/0/RP0/CPU0:router(config-bgp)# neighbor 10.10.10.1

指定した自律システム内のネイバーの IP アドレスを追加します。
ステップ 5

address-family l2vpn evpn

例:


RP/0/RP0/CPU0:router(config-bgp-nbr-af)# address-family  l2vpn  evpn

ネイバーの L2VPN アドレス ファミリを指定し、アドレス ファミリ コンフィギュレーション モードを開始します。
ステップ 6

commit または end コマンドを使用します。

commit ：設定の変更を保存し、コンフィギュレーション セッションに留まります。

end ：次のいずれかのアクションを実行することをユーザに要求します。

  • [Yes]：設定変更を保存し、コンフィギュレーション セッションを終了します。
  • [No]：設定変更をコミットせずにコンフィギュレーション セッションを終了します。
  • [Cancel]：設定変更をコミットせずに、コンフィギュレーション モードに留まります。

EVPN-VPWS の設定

EVPN-VPWS を設定するには、次のタスクを実行します。

手順の概要

  1. configure
  2. interface type interface-path-id
  3. l2vpn
  4. xconnect group group-name
  5. p2p xconnect-name
  6. interface type interface-path-id
  7. neighbor evpn evi vpn-idtarget ac-idsource ac-id
  8. commit または end コマンドを使用します。

手順の詳細

ステップ 1

configure

例:


RP/0/RP0/CPU0:router# configure

グローバル コンフィギュレーション モードを開始します。
ステップ 2

interface type interface-path-id

例:


RP/0/RP0/CPU0:router(config)# interface TenGigE0/1/0/12

インターフェイス コンフィギュレーション モードを開始し、インターフェイスを設定します。
ステップ 3

l2vpn

例:


RP/0/RP0/CPU0:router(config)# l2vpn

レイヤ 2 VPN コンフィギュレーション モードを開始します。
ステップ 4

xconnect group group-name

例:


RP/0/RP0/CPU0:router(config-l2vpn)# xconnect group evpn-vpws

自由形式の 32 文字ストリングを使用して、相互接続グループ名を設定します。
ステップ 5

p2p xconnect-name

例:


RP/0/RP0/CPU0:router(config-l2vpn-xc)# p2p evpn1

P2P コンフィギュレーション サブモードを開始します。
ステップ 6

interface type interface-path-id

例:


RP/0/RP0/CPU0:router(config-l2vpn-xc-p2p)# interface TenGigE0/1/0/2

インターフェイス タイプとインスタンスを指定します。
ステップ 7

neighbor evpn evi vpn-idtarget ac-idsource ac-id

例:


RP/0/RP0/CPU0:router(config-l2vpn-xc-p2p)# neighbor evpn evi 100 target 12 source 10

P2P クロス接続上で EVPN-VPWS エンドポイントを有効にします。
ステップ 8

commit または end コマンドを使用します。

commit ：設定の変更を保存し、コンフィギュレーション セッションに留まります。

end ：次のいずれかのアクションを実行することをユーザに要求します。

  • [Yes]：設定変更を保存し、コンフィギュレーション セッションを終了します。
  • [No]：設定変更をコミットせずにコンフィギュレーション セッションを終了します。
  • [Cancel]：設定変更をコミットせずに、コンフィギュレーション モードに留まります。

EVPN-VPWS の設定：例

次に、EVPN-VPWS サービスを設定する例を示します。


RP/0/RP0/CPU0:router# configure
RP/0/RP0/CPU0:router(config)# l2vpn
RP/0/RP0/CPU0:router(config-l2vpn)# xconnect group evpn-vpws
RP/0/RP0/CPU0:router(config-l2vpn-xc)# p2p evpn1
RP/0/RP0/CPU0:router(config-l2vpn-xc-p2p)# interface TenGigE0/1/0/12
RP/0/RP0/CPU0:router(config-l2vpn-xc-p2p)# neighbor evpn evi 100 target 12 source 10
