BGP は、Message Digest 5（MD5）認証というメカニズムを、クリア テキストまたは暗号化されたパスワードを使用して 2 つの BGP ピア間での TCP セグメントの認証に提供します。

MD5 認証は BGP ネイバー レベルで設定します。MD5 認証を使用する BGP ピアは同じパスワードで設定します。パスワード認証に失敗した場合、パケットはセグメントに従って転送されません。

2 つの個別の BGP ネットワークを単一のネットワークで組み合わせる場合は、自律システム番号を変更する必要があります。2 つのローカル自律システム番号をサポートして 2 つの BGP ネットワーク間のピアリングを維持するには、neighbor local-as コマンドを使用して BGP ピアを設定します。

ただし、neighbor local-as コマンドを BGP ピアに設定すると、デフォルトで eBGP ピアから学習したすべてのルートの前にローカル AS 番号が自動的に追加されます。ただし、この動作は、サービス プロバイダーや大規模な BGP ネットワークの自律システム番号の変更を困難にします。これは、付加された AS 番号付きのルートが、その AS に属している内部 BGP（iBGP）ピアによって拒否されるためです。

no-prepend コマンドを使用してローカル AS 番号を非表示にすると、Border Gateway Protocol（BGP）ネットワークでの自律システム番号の変更プロセスが簡単になります。この機能を使用しないと、内部 BGP（iBGP）ピアは、ルーティング ループを防止する as-path 属性内のローカル AS 番号を持つピアからの外部ルートを拒否します。ローカル AS 番号を非表示にすることで、BGP ネットワーク全体の自律システム番号を透過的に変更でき、自律システムを通じてルートが伝達できるようにする一方で、AS 番号の遷移は不完全になります。

自律システム番号（ASN）は、自律システム（AS）を識別するために使用されるグローバルに一意な識別子であり、これにより、AS では、ネイバー AS との間で外部ルーティング情報を交換できるようになります。一意の ASN は、BGP ルーティングで使用するために各 AS に割り当てられます。BGP では、ASN を 2 バイトの番号および 4 バイトの番号としてエンコードします。

iBGP メッシュを削減する方法の 1 つとして、ある自律システムを複数の副自律システムに分割し、単一のコンフェデレーションにグループ化することがあげられます。外部からは、このコンフェデレーションは単一の自律システムであるかのように見えます。各自律システムは内部で完全にメッシュ化されていて、同じコンフェデレーション内の他の自律システムとの間には数本の接続があります。異なる自律システム内にあるピアは eBGP セッションを持ちますが、ルーティング情報は iBGP ピアと同様な方法で交換されます。具体的には、ネクスト ホップ、MED、およびローカル プリファレンス情報は維持されます。この機能により、自律システムすべてに対して単一の IGP を保持できます。

ボーダー ゲートウェイ プロトコル（BGP）の追加パス機能では、1 つのプレフィックスに対して複数のパスを送信できるように、BGP スピーカーの BGP プロトコル機械を変更します。これにより、ネットワークに「パスの多様性」が生まれます。追加パスにより、エッジ ルータでの BGP プレフィックス独立コンバージェンス（PIC）が可能になります。

BGP 追加パスでは、iBGP ネットワーク内の追加パス アドバタイズメントが可能になり、プレフィックスに対する次のタイプのパスがアドバタイズされます。

• バックアップ パス：高速コンバージェンスおよび接続の回復をイネーブルにします。

• グループ最適パス：ルート振動を解決します。

• すべてのパス：iBGP フル メッシュをエミュレートします。

最大プレフィックス機能では、特定のアドレス ファミリのネイバーから受信されるプレフィックスの数に上限が課されます。受信されるプレフィックスの数が設定した最大数を超えると、停止通知がネイバーに送信された後、BGP セッションが終了します（これはデフォルト動作です）。手動によるクリアがユーザによって実行されるまで、セッションはダウンしたままになります。セッションは、clear bgpclear bgp コマンドを使用して再開できます。restart キーワードを指定した maximum-prefixmaximum-prefix コマンドを使用して、セッションを自動的に起動できるまでの期間を設定できます。プレフィックスの上限はユーザが設定できます。ユーザがそのアドレス ファミリに対するプレフィックスの最大数を設定していない場合は、デフォルトの制限値が使用されます。

同じ回線で、最大プレフィックス値が変更された場合のアクションを次に示します。

• 最大値が単独で変更されると、必要に応じてルート更新メッセージが送信されます。

• 新しい最大値が現在のプレフィックス カウント ステートよりも大きい場合、新しいプレフィックス ステートが保存されます。

• 新しい最大値が現在のプレフィックス カウント ステートより小さい場合、新しく設定されたステートの値に一致するように、既存のプレフィックスが一部削除されます。

どのプレフィックスを削除するかを制御する方法は現在ありません。

最適外部パス機能では、ローカルで選択された最適パスが内部ピアからのパスの場合における、iBGP およびルート リフレクタ ピアへの最適外部パスのアドバタイズメントをサポートしています。BGP では各宛先に対して最適パスを 1 つとバックアップ パスを 1 つ選択します。デフォルトでは、最適パスを 1 つ選択します。さらに、BGP では、1 つのプレフィックスに対する残りの外部パスのうちから別の最適パスを選択します。1 つのパスのみが最適外部パスとして選択され、バックアップ パスとして他の PE に送信されます。BGP では、最適パスが iBGP パスの場合のみ最適外部パスを計算します。最適パスが eBGP パスの場合、最適外部パス計算は不要です。

最適外部パスを決定する手順を次に示します。

1. プレフィックスに利用可能なパスの全セットから最適パスを決定します。

2. 現在の最適パスを除外します。

3. このプレフィックスのすべての内部パスを除外します。

4. 残りのパスから、現在の最適パスと同じネクスト ホップを持つすべてのパスを除外します。

5. 残りのパスのセットに対して最適パス アルゴリズムを再度実行し、最適外部パスを決定します。

BGP では、1 つのプレフィックスに対する外部およびコンフェデレーションの BGP パスを考慮して最適外部パスを計算します。BGP では、最適パスおよび最適外部パスを次のようにアドバタイズします。

• プライマリ PE 上：プレフィックスの最適パスを内部と外部の両方のピアにアドバタイズ

• バックアップ PE 上：あるプレフィックスに対して選択された最適パスを外部ピアにアドバタイズし、このプレフィックスに対して選択された最適外部パスを内部ピアにアドバタイズ

プライマリ PE-CE リンクが故障した場合、BGP では、プライマリ パスに対応するルートおよびこのルートのローカル ラベルを取り消し、デフォルトでは、ルーティング情報ベース（RIB）および転送情報ベース（FIB）にバックアップ パスをプログラムします。

ただし、プライマリ PE のすべての内部ピアがバックアップ パスを新しい最適パスとして使用するように再コンバージェンスするまで、トラフィックは、プライマリ パスに割り当てられたローカル ラベルとともに、引き続きプライマリ PE に転送されます。したがって、プライマリ パスに前に割り当てられていたローカル ラベルは、再コンバージェンス後、設定可能な期間、プライマリ PE 上で保持する必要があります。BGP Local Label Retention 機能を使用すると、ローカル ラベルを指定期間保持できます。時間を指定していない場合、ローカル ラベルは、デフォルト値の 5 分間保持されます。

BGP ラベル付きユニキャスト マルチ ラベル スタック機能では、ユーザがエンコードされたプレフィックスに関連付けられた 1 つ以上のラベルのスタックで BGP LU アップデートを XR ルータで受信しアドバタイズできます。

この機能は、マルチ ラベル スタックを BGP ラベル付きユニキャスト セッションを通じてコントローラがヘッドエンドにプッシュできるようにします。

トポロジ

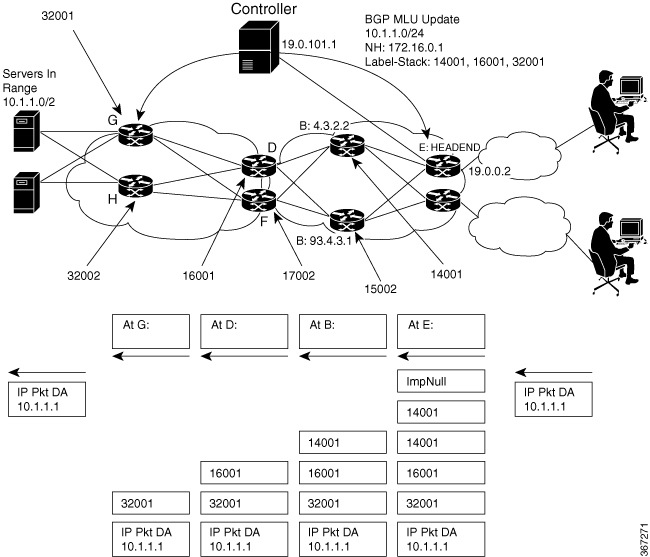

次の項で、BGP ラベル付きユニキャスト マルチ ラベル スタック機能のトポロジを図で示します。

コントローラがヘッド エンド E でプッシュしたマルチラベル スタックに基づき、トラフィックはネットワークを通って進みます。このトポロジでは、コントローラがラベル スタック 14001、16001、および 32001 を NH 172.6.0.1 を使用してプッシュすると、トラフィックはノード B、D、および G を順次通過して進みます。トラフィック パスをコントローラが連続してノード C、F、G に変更する必要がある場合、ラベル スタック 15002、17002、および 32001 を NH 93.4.3.1 を使用してプッシュします。

ローカル ポリシーが設定されていないボーダー ゲートウェイ プロトコル（BGP）対応ルータが複数のネットワーク層到達可能性情報（NLRI）を同じ宛先の内部 BGP（iBGP）から受信すると、このルータは 1 つの iBGP パスを最適パスとして選択します。この最適パスは、次にこのルータの IP ルーティング テーブルに組み込まれます。iBGP のマルチパス ロード シェアリング機能を使用すると、BGP 対応ルータでは、複数の iBGP パスを宛先への最適パスとして選択できます。この最適パスまたはマルチパスは、次にこのルータの IP ルーティング テーブルに組み込まれます。

iBGP マルチパス ロード シェアリングの参照 で、その他詳細情報を提供します。

ルート ダンプニングは、インターネットワーク上でのフラッピング ルートの伝搬を最小限に抑える BGP 機能です。ルートの状態が使用可能、使用不可能、使用可能、使用不可能という具合に、繰り返し変化する場合、ルートはフラッピングと見なされます。

たとえば、自律システム 1、自律システム 2、および自律システム 3 の 3 つの BGP 自律システムがあるネットワークについて考えます。自律システム 1 のネットワーク A へのルートがフラッピングする（利用できなくなる）と仮定します。ルート ダンプニングがない状況では、自律システム 1 から自律システム 2 への eBGP ネイバーは、取り消しメッセージを自律システム 2 に送信します。次に自律システム 2 内の境界ルータは、取り消しメッセージを自律システム 3 に伝播します。ネットワーク A へのルートが再出現したとき、自律システム 1 は自律システム 2 に、自律システム 2 は自律システム 3 にアドバタイズメント メッセージを送信します。ネットワーク A へのルートが利用可能になったり不可になったりを繰り返す場合、取り消しメッセージおよびアドバタイズメント メッセージが多数送信されます。ルート フラッピングは、インターネットに接続されたインターネットワークでの問題です。インターネットのバックボーンでルートのフラッピングが生じると、通常、多くのルートに影響を与えるからです。

ルート ダンプニング機能は、次のようにしてフラッピングの問題を最小限に抑えます。ここでも、ネットワーク A へのルートがフラッピングしたと仮定します。（ルート ダンプニングがイネーブルになっている）自律システム 2 内のルータは、ネットワーク A にペナルティ 1000 を割り当てて、履歴状態に移行させます。自律システム 2 内のルータは、引き続きネイバーにルートのステータスをアドバタイズします。ペナルティは累積されます。ルート フラップが非常に頻繁に発生し、ペナルティが設定可能な抑制制限を超える場合は、フラップの発生回数に関係なく、ルータはネットワーク A へのルートのアドバタイズを停止します。このようにして、ルート ダンプニングが発生します。

ネットワーク A に課されたペナルティは再使用制限に達するまで減衰し、達すると同時にそのルートは再びアドバタイズされます。再使用制限の半分の時点で、ネットワーク A へのルートのダンプニング情報が削除されます。

（注）	ルート ダンプニングがイネーブルの場合は、リセットによってルートが取り消されるときでも、BGP ピアのリセットにペナルティは適用されません。

外部 BGP（eBGP）ネイバーには、インバウンドおよびアウトバウンドのポリシーを設定する必要があります。ポリシーが設定されていない場合、そのネイバーからのルートは受け入れられず、いずれのルートもそのネイバーにアドバタイズされません。この付加的なセキュリティ手段によって、設定を誤って省略した場合に、ルートが偶然受け入れられたり、アドバタイズされたりすることが決してなくなります。

（注）	この制約は eBGP ネイバー（このルータと異なる自律システムに属すネイバー）だけに適用されます。内部 BGP（iBGP）ネイバー（同じ自律システム内のネイバー）の場合は、ポリシーがなければ、すべてのルートが受け入れられるか、アドバタイズされます。

BGP を使用するには、すべての iBGP スピーカーが完全メッシュ化されている必要があります。ただし、iBGP スピーカーの数が多い場合、この要件には適切な拡張性がありません。コンフェデレーションを設定する代わりに、ルート リフレクタ設定を使用すると iBGP メッシュを削減できます。ルート リフレクタがある場合は、学習したルートをネイバーに渡す方法があるため、すべての iBGP スピーカーを完全にメッシュ化する必要はありません。このモデルでは、iBGP が学習したルートを一連の iBGP ネイバーに渡す役割を持つルート リフレクタとして、1 つの iBGP ピアを設定しています。

図 1 では、ルータ B がルート リフレクタとして設定されています。ルータ A からアドバタイズされたルートをルート リフレクタが受信すると、ルータ C にアドバタイズします。逆の場合も同じです。このスキームにより、ルータ A とルータ C 間の iBGP セッションは不要になります。

ルータ リフレクタの詳細については、BGP ルート リフレクタ リファレンスを参照してください。

ネクストホップ情報が変更されると、BGP はルーティング情報ベース（RIB）から通知を受信します（イベント駆動型の通知）。BGP は RIB からネクスト ホップ情報を取得して次の処理を行います。

• ネクスト ホップが到達可能であるかどうかを確認する。

• ネクスト ホップへの完全再帰 IGP メトリックを見つける（最適パス計算で使用）。

• 受信したネクスト ホップを検証する。

• 発信ネクスト ホップを計算する。

• ネイバーの到達可能性および接続を確認する。

BGP ネクスト ホップの参照 で、BGP ネクスト ホップに関する追加の概念的な詳細を提供します。

BGP コスト コミュニティは非過渡的な拡張コミュニティ属性で、内部 BGP（iBGP）およびコンフェデレーション ピアへ渡されますが、外部 BGP（eBGP）ピアへは渡されません。コスト コミュニティ機能により、コスト値を特定のルートに割り当てることで、ローカル ルート プリファレンスをカスタマイズし、最適パス選択プロセスに反映させることができます。拡張コミュニティ形式は、最適パス アルゴリズムの異なるポイントでの最適パスの決定に影響する標準の挿入ポイント（POI）を定義します。

BGP コスト コミュニティの参照 で、BGP コスト コミュニティに関する追加の概念的な詳細を提供します。

BGP アップデート グループ機能には、アウトバウンド ポリシーを共有し、アップデート メッセージを共有できるネイバーのアップデート グループをダイナミックに計算し、最適化する新しいアルゴリズムが含まれています。BGP アップデート グループ機能では、アップデート グループ レプリケーションはピア グループ コンフィギュレーションから分離されるため、ネイバー コンフィギュレーションのコンバージェンス時間が短縮され、柔軟性が高まります。

L3VPN iBGP PE-CE 機能は、プロバイダー エッジ（PE）デバイスとカスタマー エッジ（CE）デバイス間で BGP ルーティング情報を交換する iBGP（内部 Border Gateway Protocol）セッションの確立に役立ちます。2 つの BGP ピア間の BGP セッションは、それらの BGP ピアが同じ自律システム内に存在する場合に、iBGP セッションと呼ばれます。

フロー タグ伝達機能では、ルート ポリシーとユーザ ポリシー間に相関関係を構築できます。BGP を使用したフロー タグ伝達では、AS 番号、プレフィックス リスト、コミュニティ文字列、および拡張コミュニティなどのルーティング属性に基づいてユーザ側でトラフィックをステアリングできます。フロー タグは論理数値識別子で、FIB ルックアップ テーブル内の FIB エントリのルーティング属性の 1 つとして RIB を通じて配布されます。フロー タグは、RPL からの「set」操作を使用してインスタンス化され、フロー タグ値に対してアクション（ポリシールール）が関連付けられている C3PL PBR ポリシーで参照されます。

フロー タグの伝達は次の場合に使用できます。

• 宛先 IP アドレス（コミュニティ番号を使用）またはプレフィックス（コミュニティ番号または AS 番号を使用）に基づいてトラフィックを分類する。
• カスタマー サイトのサービス レベル契約（SLA）に基づくサービス エッジに到達するパスのコストに合致する TE グループを選択する。
• SLA とそのクライアントに基づいて、特定のカスタマーにトラフィック ポリシー（TE グループの選択）を適用する。
• アプリケーション サーバまたはキャッシュ サーバにトラフィックを迂回させる。

BGP キーチェーンを使用すると、2 つの BGP ピア間のキーチェーン認証がイネーブルになります。BGP のエンドポイントは、どちらも draft-bonica-tcp-auth-05.txt を順守する必要があり、一方のエンドポイントのキーチェーンと、もう一方のエンドポイントのパスワードは機能しません。

BGP では、認証にこのキーチェーンを使用して、ヒットレス キー ロールオーバーを実装できます。キー ロールオーバーの仕様は時間に基づいているため、ピア間で時計のずれがあるとロールオーバーのプロセスに影響します。許容値の指定を設定できるため、承認時間枠をその分だけ（前後に）拡張できます。この承認時間枠により、アプリケーション（ルーティング プロトコルおよび管理プロトコルなど）のヒットレス キー ロールオーバーが容易になります。

キーのロール オーバーは、エンドポイントでのキーチェーン設定の不一致が原因でセッション トラフィック（送信または受信）で使用する共通のキーがない場合を除き、BGP セッションには影響しません。

ボーダー ゲートウェイ プロトコル（BGP）のノンストップ ルーティング（NSR）とステートフル スイッチオーバー（SSO）機能を使用すると、すべての bgp ピアリングで BGP 状態を維持し、サービスを中断させるおそれのあるイベントの実行中にも連続的なパケット転送を行えるようになります。NSR の下では、サービスを中断するおそれのあるイベントは、ピア ルータに表示されません。プロトコル セッションは中断されず、ルーティング ステートはプロセスの再起動とスイッチオーバーをまたがって維持されます。

BGP ノンストップ ルーティング リファレンス で詳細情報を参照してください。

累積内部ゲートウェイ プロトコル（AiGP）属性は、オプションで非推移的な BGP パス属性です。AiGP 属性の属性タイプ コードは、IANA によって割り当てられます。AiGP 属性の値フィールドは、タイプ、長さ、値（TLV）の要素として定義されます。AiGP TLV には、累積 IGP メトリックが含まれます。

AiGP 機能は 3107 ネットワークに必要であり、パスに関連付けられた距離を計算する現在の OSPF の動作をシミュレートします。OSPF/LDP では、プレフィックスおよびラベル情報をローカル領域だけに入れて伝送します。次に、BGP では、エリア境界にある BGP にルートを再配布することにより、すべてのリモート エリアにプレフィックスおよびラベルを伝送します。次に、ルートおよびラベルが、LSP を使用してアドバタイズされます。ルートのネクスト ホップはローカル ルータに対する各 ABR で変更されます。これによって、エリア境界を越えて OSPF ルートをリークする必要がなくなります。各コア リンクで使用可能な帯域幅が OSPF コストにマップされます。したがって、BGP では、各 PE 間でこのコストを正しく伝送する必要があります。この機能は、AiGP を使用して実現されています。
