Cisco NX-OS には、ネットワークからデータを収集するための複数のメカニズム（Simple Network Management Protocol（SNMP）、CLI、Syslog など）があります。SAN Telemetry Streaming 機能は、DCNM などの 1 つ以上のアップストリーム レシーバに、分析する特定のデータをストリーミングするために使用されます。SAN Analytics で使用されるプル モデルは、クライアントから要求された場合にのみサーバーからデータを送信するために使用されます。

一般的には、クライアントに継続的にデータをストリーミングするために使用されるプッシュ（フェッチ）モデルを使用してスイッチからデータが収集されます。SAN Telemetry Streaming はプッシュ モデルを有効にし、モニタリング データにほぼリアルタイムでアクセスできるようにします。

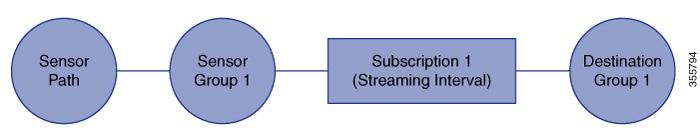

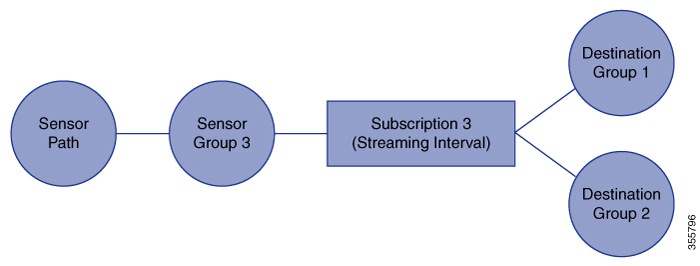

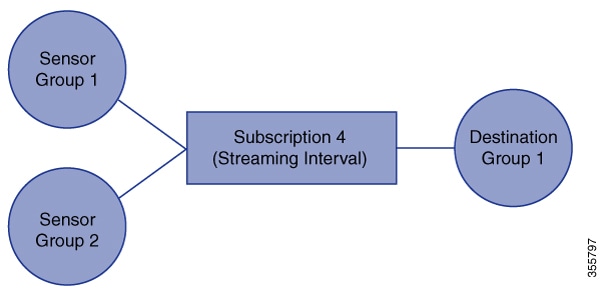

収集されたトラフィックおよびエラー カウンタのデータは、SAN Telemetry Streaming の構成でセンサー グループにセンサー パスを追加することで、DCNM、サード パーティ製デバイス、またはアプリケーションにストリーミングできます。詳細については、SAN テレメトリ ストリーミングの設定を参照してください。

（注）	Cisco MDS NX-OS リリース 8.3(1) では、テレメトリ ペイロードに追加されたバージョン番号は 1.0.0.1 です。

• feature telemetry コマンドが有効になっている場合は、Cisco MDS NX-OS リリース 8.3(1) よりも前のリリースにダウングレードする前に、no feature telemetry コマンドを使用してこの機能を無効にします。

• Cisco MDS NX-OS リリース 8.3(2) の前は、SAN Telemetry Streaming は Google リモート プロシージャ コール（gRPC）転送を介した Google Protocol Buffers（GPB）エンコーディングのみサポートしていました。Cisco MDS NX-OS リリース 8.3(2) からは、コンパクト GPB エンコーディングのサポートが追加されています。宛先グループの下にあるすべての宛先とサブスクリプションの下にあるすべての宛先グループが同じエンコーディング タイプであることを確認します。

  （注）	GPB キー値エンコーディングは、単純に GPB として参照されています。GPB は、configuration および show コマンドで GPB キー値の代わりに使用されています。

• Cisco DCNM SAN Insights を使用している場合は、Cisco DCNM SAN Insights で SAN Telemetry Streaming 機能を構成できます。スイッチでこの機能を構成する必要はありません。詳細については、Cisco DCNM SAN 管理コンフィギュレーション ガイド [英語] の「Configuring SAN Insights」セクションを参照してください。

• ストリーミング サンプル間隔（snsr-grp id sample-interval interval ）、ポート サンプリング間隔（analytics port-sampling module number size number interval seconds ）、およびプッシュ クエリ間隔（analytics query “query_string” name query_name type periodic [ interval seconds] [clear] [differential] ）は、同じ値に設定することをお勧めします。また、最初にプッシュ クエリ間隔、次にポート サンプリング間隔、最後にストリーミング サンプル間隔を変更または設定することをお勧めします。

• サポートされている最小のストリーミング サンプル間隔は 30 秒です。プッシュ クエリ間隔、ポート サンプリング間隔、およびストリーミング サンプル間隔は、最小推奨値の 30 秒以上にし、同じ値に設定することをお勧めします。最小値未満の間隔を設定すると、望ましくないシステム動作が発生する可能性があります。

• インターフェイスの統計情報のストリーミングは、Cisco NPV モードで動作している Cisco MDS 9132T スイッチではサポートされていません。

• 最大 2 つの管理レシーバ（宛先）がサポートされます。ただし、最適なパフォーマンスを実現するために、レシーバは 1 つだけ設定することをお勧めします。

• 複数のレシーバ（Cisco DCNM またはサード パーティ製デバイスやアプリ）を構成する場合は、同じ宛先グループの下に構成することをお勧めします。複数の Cisco DCNM レシーバがある場合は、それらのレシーバを手動で同じ宛先グループに設定する必要があります。

• SAN Telemetry Streaming レシーバが機能を停止すると、他のレシーバでデータ フローが中断されます。失敗したレシーバを再起動します。レシーバの再起動方法については、レシーバのマニュアルを参照してください。

  レシーバが遅延なく稼働していて、管理ポートでパケット ドロップが発生していない場合、テレメトリ データ ストリーミングは均一です。レシーバまたはネットワークの遅さが原因で gRPC 転送に遅延が発生している場合、データ収集が中断され、システム メモリの制限によりスイッチ側でデータがドロップされる可能性があります。この問題が発生するかどうかは、ストリーム出力する ITL 数の程度、およびネットワークの遅延または速度低下の程度によって決まります。show telemetry control database sensor-groups 、show telemetry transport session_id errors 、およびテレメトリ syslog コマンドを使用して、センサー グループ レベルでのドロップ数とすべての転送遅延がある場合はその転送ステータスを確認します。詳細については、SAN テレメトリ ストリーミングのトラブルシューティングを参照してください。

  （注）	ネットワークの速度低下が解決しない場合、または分析データの転送やストリーミング速度を 25 時間以上遅延させている継続的なネットワークの低下が発生している場合、転送セッションが永久的に無効化されて Syslog メッセージが生成されます。この問題が解決した後は、対応する宛先グループの下の IP アドレスを削除して構成することでストリーミングを再開できます。設定の詳細については、「SAN テレメトリ ストリーミングの設定」を参照してください。

gRPC レシーバが 20 個のエラー (gRPC エラーの 1 つまたは両方) をスイッチに送信した後、スイッチ クライアントは gRPC レシーバへの接続を無効にします。レシーバからの応答の受信に 30 秒以上かかり、この状態が 25 時間継続している場合、各転送セッションは「無効」とマークされます。gRPC レシーバ有効にするには、宛先グループの下の宛先 IP アドレスの設定を解除して再設定する必要があります。生成されたエラーを表示するには、show telemetry transport session_id errors コマンドを使用します。設定の詳細については、SAN テレメトリ ストリーミングの設定を参照、エラーついては、SAN テレメトリ ストリーミングのトラブルシューティングを参照してください。

以下は gRPC エラーです。

• gRPC クライアントがセキュアな接続に対して誤った証明書を送信する。

• gRPC レシーバでのクライアント メッセージの処理に時間がかかりすぎて、タイムアウトが発生する。別のメッセージ処理スレッドを使用してメッセージを処理することで、タイムアウトを回避している。

SAN テレメトリ ストリーミングでは、次のエンコーディングが使用されます。

• GPB キー値：Cisco MDS NX-OS リリース 8.3(2) の前は、GPB キー値が唯一サポートされているエンコーディングでした。このエンコーディングで使用されるキーは文字列で、自己記述型です。ただし、このエンコーディングで使用されるデータのサイズは、コンパクト GPB エンコーディングよりも大きくなります。このタイプのエンコーディングでは、中間プロセスなしでデータを簡単に分析できます。key フィールドの詳細については、フロー メトリックを参照してください。

• コンパクト GPB：Cisco MDS NX-OS リリース 8.3(2) からは、コンパクト GPB エンコーディングのサポートが追加されています。このエンコーディングで使用されるキーは整数です。そのため、このエンコーディングで使用されるデータのサイズは GPB-KV エンコーディングよりも小さくなります。ただし、整数をそれぞれのメトリックに復号化するには復号化テーブルが必要です。コンパクト GPB の復号化テーブルは .proto ファイルです。コンパクト GPB を使用する場合、すべての path analytics: query_name クエリに対して telemetry_bis.proto ファイルを使用し、データ ストリームを解析するためにコレクタにこのファイルをアップロードする必要があります。

（注）	インターフェイスの統計情報のストリーミング（path show_stats）の場合は、GPB-KV エンコーディングのみサポートされます。

次に、コンパクト GPB .proto ファイルで使用されるテレメトリ フィールドのスニペットの表示例を示します。

message Telemetry {
...
repeated TelemetryField data_gpbkv = 11;
TelemetryGPBTable data_gpb = 12;
...}
message TelemetryGPBTable {
repeated TelemetryRowGPB row = 1;
}
message TelemetryRowGPB {
uint64 timestamp = 1;
bytes keys = 10;
bytes content = 11;
}

この例では、コンパクト GPB の .proto ファイルで使用されているフィールドは、data_gpb フィールドの下に含まれています。TelemetryRowGPB メッセージ構造の key フィールドは、.protoファイル名（fabric_telemetry）を伝送し、contentフィールドは .proto ファイルからのフィールドを伝送します。

コンパクト GPB で使用される .proto ファイルの詳細については、SAN テレメトリ ストリーミング Proto ファイルを参照してください。

この例では、ファイバ チャネル インターフェイス 3/1 と 4/1 のデータを 30 秒ごとに、宛先 IP 1.2.3.4 ポート 50003 および IP 1:1::1:1 ポート 50009 にストリーミングし、test.pem を使用して検証された GPB エンコーディングを使用してストリームを暗号化するサブスクリプションの作成方法を示します。

switch# configure terminal
switch(config)# telemetry
switch(config-telemetry)# certificate /bootflash/test.pem foo.test.google.fr

switch(conf-tm-telemetry)# destination-group 100
switch(conf-tm-dest)# ip address 1.2.3.4 port 50003 protocol gRPC encoding GPB

switch(conf-tm-dest)# destination-group 1
switch(conf-tm-dest)# ipv6 address 1:1::1:1 port 50009 protocol gRPC encoding GPB-compact

switch(config-dest)# sensor-group 100
switch(conf-tm-sensor)# path show_stats_fc3/1
switch(conf-tm-sensor)# subscription 100
switch(conf-tm-sub)# snsr-grp 100 sample-interval 30000
switch(conf-tm-sub)# dst-grp 100

switch(config-dest)# sensor-group 1
switch(conf-tm-sensor)# path show_stats_fc4/1
switch(conf-tm-sensor)# subscription 1
switch(conf-tm-sub)# snsr-grp 1 sample-interval 30000
switch(conf-tm-sub)# dst-grp 1

この例では、30 秒ごとに show コマンド データを収集し、レシーバ 1.2.3.4 と 1.1::1.1 に送信する定期的な収集の作成方法を示します。

switch# configure terminal
switch(config)# telemetry

switch(config-telemetry)# destination-group 100
switch(conf-tm-dest)# ip address 1.2.3.4 port 60001 protocol gRPC encoding GPB

switch(conf-tm-sensor)# destination-group 1
switch(conf-tm-dest)# ipv6 address 1:1::1:1 port 60009 protocol gRPC encoding GPB-compact

switch(config-dest)# sensor-group 100
switch(conf-tm-sensor)# subscription 100
switch(conf-tm-sub)# snsr-grp 100 sample-interval 30000
switch(conf-tm-sub)# dst-grp 100

switch(conf-tm-dest)# sensor-group 1
switch(conf-tm-sensor)# subscription 1
switch(conf-tm-dest)# snsr-grp 1 sample-interval 30000
switch(conf-tm-sub)# dst-grp 1

次に、センサー グループに複数のパスを含め、宛先グループに複数の宛先プロファイルを含め、サブスクリプションを複数のセンサー グループと宛先グループにリンクできる例を示します。

switch# configure terminal
switch(config)# telemetry

switch(config-telemetry)# sensor-group 100
switch(conf-tm-sensor)# path analytics:init
switch(conf-tm-sensor)# path analytics:initit

switch(config-telemetry)# sensor-group 200
switch(conf-tm-sensor)# path analytics:inititl

switch(conf-tm-sensor)# destination-group 100
switch(conf-tm-dest)# ip address 1.2.3.4 port 50004
switch(conf-tm-dest)# ipv6 address 5:6::7:8 port 50005

switch(conf-tm-dest)# destination-group 200
switch(conf-tm-dest)# ip address 5.6.7.8 port 50001

switch(conf-tm-dest)# subscription 600
switch(conf-tm-sub)# snsr-grp 100 sample-interval 30000
switch(conf-tm-sub)# snsr-grp 200 sample-interval 30000
switch(conf-tm-sub)# dst-grp 100
switch(conf-tm-sub)# dst-grp 200

switch(conf-tm-dest)# subscription 900
switch(conf-tm-sub)# snsr-grp 200 sample-interval 30000
switch(conf-tm-sub)# dst-grp 100

（注）

sensor_path は、ストリーミングされる特定のインターフェイスの統計情報とプッシュ クエリが指定される場所です。1 つのセンサー グループに複数のセンサー パスを設定できます。テレメトリ ストリーミングのセンサー パスは path analytics: query_name であり、インターフェイスの統計情報ストリーミングの場合、センサー パスは path show_stats_fc slot/port です。センサー パスで指定されているクエリ名「init」、「initit」、および「inititl」は、SAN Analytics 機能で構成されています。詳細については、プッシュ クエリの設定を参照してください。

次の例に、トランシーバ ストリーミングのサンプル構成を示します。

switch# configure terminal
switch(config)# telemetry

switch(config-telemetry)# sensor-group 200
switch(conf-tm-sensor)# path transceiver:fc1/1
switch(conf-tm-sensor)# path transceiver:fc13/1-48

switch(conf-tm-sensor)# show telemetry data collector details
--------------------------------------------------------------------------------
Row ID         Successful     Failed         Skipped        Sensor Path(GroupId)
--------------------------------------------------------------------------------
1              398            14             0              show_stats_fc3/1-48(100)
2              30488          0              1              analytics:dcnmtgtITL(2)
3              395            0              0              show_stats_fc5/1-48(100)
4              0              0              0              transceiver:fc1/1(200)
5              0              0              0              transceiver:fc13/1-48(200)
6              0              0              0              analytics:dcnmtgtITN(1)

この例は、サンプル構成と、SAN Telemetry Streaming 構成を確認する方法を示しています。SAN Telemetry Streaming 構成を確認するために、show telemetry data collector details および show telemetry transport session_id stats コマンドの出力を確認することもできます。詳細については、SAN テレメトリ ストリーミングの設定と統計情報の表示を参照してください。

switch# configure terminal
switch(config)# telemetry

switch(config-telemetry)# destination-group 100
switch(conf-tm-dest)# ip address 1.2.3.4 port 50003 protocol gRPC encoding GPB
switch(conf-tm-dest)# ip address 1.2.3.4 port 50004 protocol gRPC encoding GPB

switch(config-telemetry)# destination-group 1
switch(conf-tm-dest)# ipv6 address 1:1::1:1 port 50008 protocol gRPC encoding GPB-compact
switch(conf-tm-dest)# ipv6 address 1:2::3:4 port 50009 protocol gRPC encoding GPB-compact

switch(conf-tm-dest)# end

switch# show running-config telemetry
!Command: show running-config telemetry
!Running configuration last done at: Thu Jun 14 08:14:24 2018
!Time: Thu Jun 14 08:14:40 2018
version 8.3(1)
feature telemetry
telemetry
 destination-group 1
  ipv6 address 1:2::3:4 port 50008 protocol gRPC encoding GPB-compact
  ipv6 address 1:1::1:1 port 50009 protocol gRPC encoding GPB-compact
 destination-group 100
  ip address 1.2.3.4 port 50003 protocol gRPC encoding GPB
  ip address 1.2.3.4 port 50004 protocol gRPC encoding GPB

（注）	NPU の負荷は、アクティブな ITL と非アクティブな ITL の数を含む、すべての ITL に基づいています。したがって、NPU の負荷を確認する前に、クエリをクリアまたはパージすることをお勧めします。

次の Cisco NX-OS CLI show コマンドを使用して、SAN Telemetry Streaming 構成、統計情報、エラー、およびセッション情報を表示します。

switch# show telemetry control database
Subscription Database size = 1
--------------------------------------------------------------------------------
Subscription ID      Data Collector Type
--------------------------------------------------------------------------------
100                  SDB

Sensor Group Database size = 1
--------------------------------------------------------------------------------------------
Row ID  Sensor Group ID Sensor Group type Sampling interval(ms) Linked subscriptions SubID
--------------------------------------------------------------------------------------------
1       100              Timer   /SDB       30000     /Running      1                 100
Collection Time in ms (Cur/Min/Max): 53/9/81
Encoding Time in ms (Cur/Min/Max): 21/6/33
Transport Time in ms (Cur/Min/Max): 10470/1349/11036
Streaming Time in ms (Cur/Min/Max): 10546/9/11112

Collection Statistics:
  collection_id_dropped      = 0
  last_collection_id_dropped = 0
  drop_count                 = 0


Sensor Path Database size = 4
------------------------------------------------------------------------------------------
Row ID  Subscribed Linked  Sec    Retrieve  Path                   Query:  Filter
                   Groups  Groups level     (GroupId):
------------------------------------------------------------------------------------------
1       No         1       0      Self      analytics:inititl(100): NA :    NA
GPB Encoded Data size in bytes (Cur/Min/Max): 162310/162014/162320
JSON Encoded Data size in bytes (Cur/Min/Max): 0/0/0

2       No         1       0       Self      show_stats_fc1/3(100): NA :    NA
GPB Encoded Data size in bytes (Cur/Min/Max): 2390/2390/2390
JSON Encoded Data size in bytes (Cur/Min/Max): 0/0/0

3       No         1       0       Self      analytics:initit(100): NA :    NA
GPB Encoded Data size in bytes (Cur/Min/Max): 158070/157444/158082
JSON Encoded Data size in bytes (Cur/Min/Max): 0/0/0

4       No         1       0       Self      analytics:init(100):   NA :    NA
GPB Encoded Data size in bytes (Cur/Min/Max): 159200/158905/159212
JSON Encoded Data size in bytes (Cur/Min/Max): 0/0/0


Destination Group Database size = 1
> use-vrf : default
--------------------------------------------------------------------------------
Destination Group ID  Refcount
--------------------------------------------------------------------------------
100                   1

Destination Database size = 3
--------------------------------------------------------------------------------
Dst IP Addr     Dst Port   Encoding   Transport  Count
--------------------------------------------------------------------------------
10.30.217.80    50009      GPB        gRPC       1
2001:420:301:2005:3::11
                60003      GPB        gRPC       1
2001:420:54ff:a4::230:e5
                50013      GPB        gRPC       1

switch(conf-tm-dest)# show telemetry control database sensor-groups
Sensor Group Database size = 1
-------------------------------------------------------------------------------------------
Row ID Sensor Group ID Sensor Group type  Sampling interval(ms) Linked subscriptions SubID
--------------------------------------------------------------------------------------------
1      100              Timer   /SDB       30000     /Running     1                   100
Collection Time in ms (Cur/Min/Max): 53/9/81
Encoding Time in ms (Cur/Min/Max): 21/21/33
Transport Time in ms (Cur/Min/Max): 10304/461/15643
Streaming Time in ms (Cur/Min/Max): 10380/9/15720

Collection Statistics:
  collection_id_dropped      = 0
  last_collection_id_dropped = 0
  drop_count                 = 0

（注）	コマンド出力内の SDB は、SAN データ コレクターのタイプです。テレメトリは、他のサポート対象プラットフォームの DME、NX-API、および YANG データ ソースもサポートしています。

switch# show telemetry control stats
show telemetry control stats entered

-------------------------------------------------------------------------------
Error Description                                            Error Count
-------------------------------------------------------------------------------
Chunk allocation failures                                    0
Sensor path Database chunk creation failures                 0
Sensor Group Database chunk creation failures                0
Destination Database chunk creation failures                 0
Destination Group Database chunk creation failures           0
Subscription Database chunk creation failures                0
Sensor path Database creation failures                       0
Sensor Group Database creation failures                      0
Destination Database creation failures                       0
Destination Group Database creation failures                 0
Subscription Database creation failures                      0
Sensor path Database insert failures                         0
Sensor Group Database insert failures                        0
Destination Database insert failures                         0
Destination Group Database insert failures                   0
Subscription insert to Subscription Database failures        0
Sensor path Database delete failures                         0
Sensor Group Database delete failures                        0
Destination Database delete failures                         0
Destination Group Database delete failures                   0
Delete Subscription from Subscription Database failures      0
Sensor path delete in use                                    0
Sensor Group delete in use                                   0
Destination delete in use                                    0
Destination Group delete in use                              0
Delete destination(in use) failure count                     0
Sensor path Sensor Group list creation failures              0
Sensor path prop list creation failures                      0
Sensor path sec Sensor path list creation failures           0
Sensor path sec Sensor Group list creation failures          0
Sensor Group Sensor path list creation failures              0
Sensor Group Sensor subs list creation failures              0
Destination Group subs list creation failures                0
Destination Group Destinations list creation failures        0
Destination Destination Groups list creation failures        0
Subscription Sensor Group list creation failures             0
Subscription Destination Groups list creation failures       0
Sensor Group Sensor path list delete failures                0
Sensor Group Subscriptions list delete failures              0
Sensor Group Subscriptions unsupported data-source failures  0
Destination Group Subscriptions list delete failures         0
Destination Group Destinations list delete failures          0
Subscription Sensor Groups list delete failures              0
Subscription Destination Groups list delete failures         0
Destination Destination Groups list delete failures          0
Failed to delete Destination from Destination Group          0
Failed to delete Destination Group from Subscription         0
Failed to delete Sensor Group from Subscription              0
Failed to delete Sensor path from Sensor Group               0
Failed to get encode callback                                0
Failed to get transport callback                             0

switch# show telemetry data collector brief

--------------------------------------------------------------------------------
Row ID         Collector Type       Successful        Failed            Skipped
--------------------------------------------------------------------------------
1              NX-API               0                 0                 0
2              SDB                  1513              902               0

switch# show telemetry data collector details

--------------------------------------------------------------------------------
Row ID         Successful     Failed         Skipped        Sensor Path(GroupId)
--------------------------------------------------------------------------------
1              496            305            0              analytics:inititl(100)
2              16             0              0              show_stats_fc1/3(100)
3              507            294            0              analytics:initit(100)
4              498            303            0              analytics:init(100)

（注）	出力でスキップされた数は、ゼロ差分レコードがフェッチされた回数を示します。

この例では、SAN Telemetry Streaming パイプラインの統計情報を表示します。SAN Telemetry Streaming パイプラインからは、収集キューと転送キューの統計情報（キュー サイズ、キューのドロップ数など）が得られます。

switch# show telemetry pipeline stats
Main Statistics:
    Timers:
        Errors:
            Start Fail        =     0

    Data Collector:
        Errors:
            Node Create Fail  =     0

    Event Collector:
        Errors:
            Node Create Fail  =     0    Node Add Fail     =     0
            Invalid Data      =     0

    Memory:
        Allowed Memory Limit                = 838860800 bytes
        Occupied Memory                     = 53399552 bytes

Queue Statistics:
    Request Queue:
        High Priority Queue:
            Info:
                Actual Size       =    50    Current Size      =     0
                Max Size          =     0    Full Count        =     0

            Errors:
                Enqueue Error     =     0    Dequeue Error     =     0

        Low Priority Queue:
            Info:
                Actual Size       =    50    Current Size      =     0
                Max Size          =     0    Full Count        =     0

            Errors:
                Enqueue Error     =     0    Dequeue Error     =     0

    Data Queue:
        High Priority Queue:
            Info:
                Actual Size       = 160000    Current Size      =     0
                Max Size          =     0    Full Count        =     0

            Errors:
                Enqueue Error     =     0    Dequeue Error     =     0

        Low Priority Queue:
            Info:
                Actual Size       =     2    Current Size      =     0
                Max Size          =     0    Full Count        =     0

            Errors:
                Enqueue Error     =     0    Dequeue Error     =     0

switch# show telemetry transport

Session Id      IP Address      Port       Encoding   Transport  Status
--------------------------------------------------------------------------------
2               10.30.217.80    50009      GPB        gRPC       Connected
0               2001:420:301:2005:3::11
                                60003      GPB        gRPC       Connected
1               2001:420:54ff:a4::230:e5
                                50013      GPB        gRPC       Transmit Error
--------------------------------------------------------------------------------

Retry buffer Size:             10485760
Event Retry Messages (Bytes):  0
Timer Retry Messages (Bytes):  10272300
Total Retries sent:            0
Total Retries Dropped:         5377

switch# show telemetry transport 0

Session Id:          2
IP Address:Port      10.30.217.80:50009
Transport:           GRPC
Status:              Connected
Last Connected:      Fri Jun 22 07:07:12.735 UTC
Last Disconnected:   Never
Tx Error Count:      0
Last Tx Error:       None
Event Retry Queue Bytes:       0
Event Retry Queue Size:        0
Timer Retry Queue Bytes:       0
Timer Retry Queue Size:        0
Sent Retry Messages:           0
Dropped Retry Messages:        0

switch# show telemetry transport 2 stats

Session Id:                    2
Connection Stats
   Connection Count            2
   Last Connected:             Fri Jun 22 07:07:12.735 UTC
   Disconnect Count            0
   Last Disconnected:          Never
Transmission Stats
   Compression:                disabled
   Source Interface:           not set()
   Transmit Count:             44
   Last TX time:               Fri Jun 22 07:14:16.533 UTC
   Min Tx Time:                227                 ms
   Max Tx Time:                3511                ms
   Avg Tx Time:                1664                ms
   Cur Tx Time:                227                 ms

switch# show telemetry transport 2 errors

Session Id:                    1
Connection Errors
   Connection Error Count:     0
Transmission Errors
   Tx Error Count:             1746
   Last Tx Error:              Fri Jun 22 07:15:07.970 UTC
   Last Tx Return Code:        UNAVAILABLE

（注）	以下は、show telemetry transport errors コマンド出力の戻りコードの説明です。 OK：エラーは検出されませんでした。 UNAVAILABLE：設定された IP アドレスまたはポートに到達できません。設定をチェックして、正しい IP アドレスまたはポートが設定されていることを確認します。 DEADLINE_EXCEEDED：レシーバからの応答が 30 秒以上ないか、ネットワークの遅延が発生しています。

show tech-support telemetry コマンドを使用して、トラブルシューティング用のテレメトリ データを収集します。エラーを発見した場合は、SAN テレメトリ ストリーミングの設定 をチェックして構成を確認します。

テレメトリ ステータスのトラブルシューティングには、次の情報を使用します。

1. show analytics system-load コマンドを使用して、NPU の負荷を確認します。NPU の負荷が高い場合は、一部のポートでの分析を無効にします。


   switch# show analytics system-load
    n/a - not applicable
    ----------------------------------- Analytics System Load Info -------------------------------
    | Module | NPU Load (in %) | ITLs   ITNs   Both  |        Hosts        |       Targets       |
    |        | SCSI NVMe Total | SCSI   NVMe   Total | SCSI   NVMe   Total | SCSI   NVMe   Total |
    ----------------------------------------------------------------------------------------------
    |   1    | 0    0    0     | 0      0      0     | 0      0      0     | 0      0      0     |
    |   4    | 64   0    64    | 20743  0      20743 | 0      0      0     | 346    0      346   |
    |   5    | 0    0    0     | 0      0      0     | 0      0      0     | 0      0      0     |
    |   8    | 0    0    0     | 0      0      0     | 0      0      0     | 0      0      0     |
    |   12   | 0    12   12    | 0      300    300   | 0      0      0     | 0      40     40    |
    |   13   | 0    0    0     | 0      0      0     | 0      0      0     | 0      0      0     |
    |   18   | 0    13   13    | 1      1      2     | 1      1      2     | 0      0      0     |
    | Total  | n/a  n/a  n/a   | 20744  301    21045 | 1      1      2     | 346    40     386   |

   As of Mon Apr  1 05:31:10 2019


2. show telemetry control database sensor-groups コマンドを使用し、コマンド出力でサンプル インターバル タイマーが動作しているかどうかを確認します。タイマーが動作していない場合は、タイマーが正しく設定されているかどうかを確認します。


   switch# show telemetry control database sensor-groups
   Sensor Group Database size = 3
   ----------------------------------------------------------------------------------------------------
   Row ID     Sensor Group ID  Sensor Group type  Sampling interval(ms)  Linked subscriptions  SubID
   ----------------------------------------------------------------------------------------------------
   1          100              Timer   /SDB       5000      /Running      1                     100
   Collection Time in ms (Cur/Min/Max): 0/0/1
   Encoding Time in ms (Cur/Min/Max): 0/0/0
   Transport Time in ms (Cur/Min/Max): 0/0/0
   Streaming Time in ms (Cur/Min/Max): 1/1/4753

   Collection Statistics:
     collection_id_dropped      = 0
     last_collection_id_dropped = 0
     drop_count                 = 0

   2          1                Timer   /SDB       30000     /Running      1                     1
   Collection Time in ms (Cur/Min/Max): 5/4/16
   Encoding Time in ms (Cur/Min/Max): 2/2/11
   Transport Time in ms (Cur/Min/Max): 644/635/1589
   Streaming Time in ms (Cur/Min/Max): 3223/3168/4964

   Collection Statistics:
     collection_id_dropped      = 0
     last_collection_id_dropped = 0
     drop_count                 = 0



3. show telemetry data collector details コマンド使用し、コマンド出力でデータの収集にエラーがあるかどうかを確認します。エラーを発見した場合は、SAN Telemetry Streaming の構成時に指定した sensor_path が誤っているため修正する必要があります。


   switch# show telemetry data collector details

   -----------------------------------------------------------------------
   Row ID         Successful  Failed Skipped  Sensor Path(GroupId)
   -----------------------------------------------------------------------
   1              0            2994     0       analytics:panup(1)
   2              2994         0        0       show_stats_fc2/2(1)
   3              0            2994     0       analytics:port(1)
   4              2994         0        0       show_stats_fc2/6(1)
   5              2994         0        0       show_stats_fc2/1(1)



4. show logging logfile | grep -i telemetry コマンドを使用して、Syslog メッセージ内のエラーを確認します。


   switch# show logging logfile | grep -i telemetry
   2018 Jun 28 16:26:17 switch %TELEMETRY-4-TRANSPORT_SEND_ERROR: GRPC send to 172.20.30.129:60002 failed. (DEADLINE_EXCEEDED(len:2876013))




5. ステップ 1、ステップ 2、およびステップ 3 で使用して問題が見つからなかった場合、問題は転送プロトコルにあることが考えられます。show telemetry transport 0 errors コマンド使用して、コマンド出力で転送プロトコルにエラーがあるかどうかを確認します。

   次の理由が原因で転送プロトコル エラーが発生することがあります。

   • 宛先プロファイルまたはサブスクリプションで、間違った IP アドレスまたはポートを設定している。宛先プロファイルまたはサブスクリプションの IP アドレスまたはポートを修正します。

   • レシーバが起動していない。レシーバがアクティブになっていて、gRPC ポートをリッスンしていることを確認します。

   • レシーバは起動しているが、メッセージを処理していない。レシーバ アプリケーションのエラーを確認します。

   • 管理 IP の問題がある。telnet コマンドを使用して、IP アドレスとポートに到達可能かどうかをテストします。


   switch# show telemetry transport 1 errors

   Session Id:                    1
   Connection Errors
      Connection Error Count:     0
   Transmission Errors
      Tx Error Count:             0
      Last Tx Error:              None
      Last Tx Return Code:        OK
