Cisco MDS 9718 ディレクタは、次の機能をサポートしています。

• 最大 6（DS-X9718-FAB3）X 512 X 16 スロット = シャーシあたり 49.152 Tbps ファイバ チャネル スイッチング、全二重帯域幅

• 最大 6（DS-X9718-FAB1）X 256 X 16 スロット = シャーシあたり 24.576 Tbps ファイバ チャネル スイッチング、全二重帯域幅

• 最大 6（DS-X9718-FAB3)）X 440 X 16 スロット = シャーシあたり 42.240 Tbps の FCoE スイッチング帯域幅

• 最大 6（DS-X9718-FAB1）X 220 X 16 スロット = シャーシあたり 21.120 Tbps の FCoE スイッチング帯域幅

• 包括的なセキュリティ機能

• VSAN テクノロジー、IVR、スマート ゾーン分割などのインテリジェントなネットワーク サービス

• Cisco Nexus Dashboard Fabric Controller（旧 Cisco Data Center Network Manager（DCNM））およびコマンドライン インターフェイス（CLI）を含む SAN 管理ツール

• オンライン診断（GOLD、Call Home など）

• マルチプロトコル アーキテクチャ（ファイバ チャネル、Fibre Channel over Ethernet（FCoE）、Fibre Channel over IP（FCIP）、NVMe over Fabrics など）

• ファブリック カード、スーパーバイザ、電源などの完全冗長コンポーネントによる高可用性

• 業界をリードする拡張性

Cisco MDS 9710 ディレクタは、次の機能をサポートしています。

• 最大 6（DS-X9710-FAB3）X 512 X 8 スロット = シャーシあたり 24.576 Tbps ファイバ チャネル スイッチング、全二重帯域幅

• 最大 6（DS-X9710-FAB1）X 256 X 8 スロット = シャーシあたり 12.288 Tbps ファイバ チャネル スイッチング、半二重帯域幅

• 最大 6（DS-X9710-FAB3）X 440 X 8 スロット = シャーシあたり 21.120 Tbps の FCoE スイッチング帯域幅

• 最大 6（DS-X9710-FAB1）X 220 X 8 スロット = シャーシあたり 10.560 Tbps FCoE スイッチング帯域幅

• 包括的なセキュリティ機能

• VSAN テクノロジー、IVR、スマート ゾーン分割などのインテリジェントなネットワーク サービス

• Cisco Nexus Dashboard Fabric Controller（NDFC）やコマンドライン インターフェイス（CLI）などの SAN 管理ツール

• オンライン診断（GOLD、Call Home など）

• マルチプロトコル アーキテクチャ（ファイバ チャネル、Fibre Channel over Ethernet（FCoE）、Fibre Channel over IP（FCIP）、NVMe over Fabrics など）

• ファブリック カード、スーパーバイザ、電源などの完全冗長コンポーネントによる高可用性

• 業界をリードする拡張性

Cisco MDS 9706 ディレクタは、次の機能をサポートしています。

• 最大 6（DS-X9706-FAB3）X 512 X 4 スロット = シャーシあたり 12.288 Tbps ファイバ チャネル スイッチング、全二重帯域幅

• 最大 6（DS-X9706-FAB1）X 256 X 4 スロット = シャーシあたり 6.144 Tbps ファイバ チャネル スイッチング、全二重帯域幅

• 最大 6（DS-X9706-FAB3）X 440 X 4 スロット = シャーシあたり 10.560 Tbps FCoE スイッチング帯域幅

• 最大 6（DS-X9706-FAB1）X 220 X 4 スロット = シャーシあたり 5.280 Tbps FCoE スイッチング帯域幅

• 包括的なセキュリティ機能

• VSAN テクノロジー、IVR、スマート ゾーン分割などのインテリジェントなネットワーク サービス

• Cisco Nexus Dashboard Fabric Controller（旧 Cisco Data Center Network Manager（DCNM））およびコマンドライン インターフェイス（CLI）を含む SAN 管理ツール

• オンライン診断（GOLD、Call Home など）

• マルチプロトコル アーキテクチャ（ファイバ チャネル、Fibre Channel over Ethernet（FCoE）、Fibre Channel over IP（FCIP）、NVMe over Fabrics など）

• ファブリック カード、スーパーバイザ、電源などの完全冗長コンポーネントによる高可用性

• 業界をリードする拡張性

Cisco MDS 9718 ディレクタ（DS-C9718）は、最大 2 つのスーパーバイザ モジュールと最大 16 の I/O モジュールを搭載した 18 スロット シャーシです。シャーシには最大 6 つのファブリック スイッチング モジュール、最大 16 AC または DC 3-kW 電源モジュール、3 つのファン モジュールを装備できます。Cisco MDS 9718 シャーシでは、エアー フローは前面から背面（ポート側吸気）です。

（注）	Cisco MDS 9718（DS-C9718）ディレクタの基本構成には、2 個のスーパーバイザ モジュール（DS-X97-SF4-K9）、6 個のクロスバー ファブリック スイッチング モジュール（DS-X9718-FAB3）、および 12 個の電源が付属しています。

このシャーシの各 I/O モジュールに対するネットワーク ケーブルをグループ化するため、シャーシにケーブル管理フレームを取り付けることができます。オプションのロック付き前面扉を取り付けて、前面扉とケーブル管理フレームにオプションのエアー フィルタのセットを取り付けることができます。

次の図は、シャーシ前面から見た標準ハードウェア機能を示しています。

次の図は、シャーシ背面から見た標準ハードウェア機能を示しています。

Cisco MDS 9710 ディレクタ（DS-C9710）は、最大 2 つのスーパーバイザモジュールと最大 8 つの I/O モジュールを搭載した 10 スロットシャーシです。シャーシには最大 6 つのクロスバー ファブリック スイッチング モジュール、最大 8 AC または DC 3-kW 電源モジュール、3 つのファン モジュールを装備できます。Cisco MDS 9710 シャーシでは、エアー フローは前面から背面（ポート側吸気）です。

（注）	Cisco MDS 9710（DS-C9710）ディレクタの基本構成には、2 個のスーパーバイザ モジュール（DS-X97-SF4-K9）、3 個のクロスバー ファブリック スイッチング モジュール（DS-X9718-FAB3）、および 6 個の電源が付属しています。

次の図では、Cisco MDS 9710 シャーシの前面ビューを示しています。

次の図では、Cisco MDS 9710 シャーシの背面ビューを示しています。

Cisco MDS 9710 シャーシは、標準のラックマウント ハードウェアを使用して標準の 19 インチ EIA 装置ラックに取り付けるか、取り付けレールを使用して標準の 2 支柱 Telco ラックに取り付けることができます。

Cisco MDS 9706 ディレクタ（DS-C9706）は、1 つまたは 2 つのスーパーバイザ モジュールと最大 4 つの I/O モジュールを搭載した 6 スロット シャーシです。シャーシには最大 6 つのファブリック スイッチング モジュール、最大 4 AC または DC 3-kW 電源モジュール、3 つのファン モジュールを装備できます。Cisco MDS 9706 シャーシでは、エアー フローは前面から背面（ポート側吸気）です。

（注）	MDS 9706（DS-C9706）の基本構成には、2 つのスーパーバイザ モジュール（DS-X97-SF4-K9）、3 つのクロスバー ファブリック スイッチング モジュール（DS-X9718-FAB3）、および 4 つの電源が付属しています。

次の図では、Cisco MDS 9706 シャーシの前面ビューを示しています。

次の図では、Cisco MDS 9706 シャーシの背面ビューを示しています。

Cisco MDS 9700 シリーズ Supervisor-4 モジュール（DS-X97-SF4-K9）は、Cisco MDS ディレクタスイッチの制御および管理機能を提供し、インテリジェントで復元力があり、スケーラブルで高性能なマルチレイヤ SAN スイッチングを実現します。

Cisco MDS 9700 シリーズ Supervisor-4 モジュール（DS-X97-SF4-K9）は、Cisco MDS NX-OS リリース 8.4(1) 以降の Cisco MDS 9706 および 9710 マルチレイヤ ディレクタでサポートされます。Cisco MDS NX-OS リリース 8.4(2a) 以降の Cisco MDS 9718 マルチレイヤ ディレクタでサポートされています。

Cisco MDS 9700 シリーズ Supervisor-4 モジュールは、次の機能をサポートします。

• 単一の Cisco MDS 9718 マルチレイヤ ディレクタ シャーシで最大 768 個の 2/4/8/10/16/32/64 Gbps ファイバ チャネル ポートまたは 1/10 Gbps FCoE ポートをサポート

• 単一の Cisco MDS 9710 マルチレイヤ ディレクタ シャーシで最大 384 個の 2/4/8/10/16/32/64 Gbps ファイバ チャネル ポートまたは 1/10 Gbps FCoE ポートをサポート

• 単一の Cisco MDS 9706 マルチレイヤ ディレクタ シャーシで最大 192 個の 2/4/8/10/16/32/64-Gbps ファイバ チャネル ポートまたは 1/10 Gbps FCoE ポートをサポート

• 単一の Cisco MDS 9718 マルチレイヤ ディレクタ シャーシで最大 384 個の 40 Gbps FCoE ポートをサポート

• 単一の Cisco MDS 9710 マルチレイヤ ディレクタ シャーシで最大 192 個の 40 Gbps FCoE ポートをサポート

• 単一の Cisco MDS 9706 マルチレイヤ ディレクタ シャーシで最大 96 個の 40 Gbps FCoE ポートをサポート

• 単一の Cisco MDS 9718 マルチレイヤ ディレクタ シャーシで最大 48 Tbps をサポート

• 単一の Cisco MDS 9710 マルチレイヤ ディレクタ シャーシで最大 24-Tbps をサポート

• 単一の Cisco MDS 9706 マルチレイヤ ディレクタ シャーシで最大 12 Tbps をサポート

• Cisco MDS 9718、Cisco MDS 9710、および Cisco MDS 9706 マルチレイヤ ディレクタでそれぞれ DS-X9718-FAB3、DS-X9710-FAB3、DS-X9706-FAB3 クロスバー ファブリック スイッチング モジュールをサポート

• Fabric Shortest Path First（FSPF）に基づくマルチパス

• 中断のないソフトウェア アップグレード

• ハイ アベイラビリティを提供します。Cisco MDS 9700 シリーズ Supervisor-4 モジュールにより、障害の発生したプロセスは自動的に再起動されます。それにより堅牢性は非常に高くなっています。スーパーバイザ モジュールがリセットされた場合は、アクティブ スーパーバイザ モジュールとスタンバイ スーパーバイザ モジュール間の完全同期により、トラフィックを中断することなくステートフル フェールオーバーを確実にします。

• セキュア ブート機能をサポート

• 2 個の USB 3.0 ポートをサポート

• コマンドライン インターフェイス（CLI）および Cisco Data Center Network Manager（DCNM）によるネットワーク管理

• RADIUS および TACACS+、ファイバ チャネル セキュリティ プロトコル（FC-SP）、セキュア ファイル転送プロトコル（SFTP）、セキュア シェル（SSH）プロトコル、および Advanced Encryption Standard（AES）、VSAN、ハードウェア適用ゾーニング、ACL、VSAN あたりのロールベース アクセス コントロールを実装する簡易ネットワーク管理プロトコル バージョン 3（SNMPv3）を含む拡張セキュリティ機能

• 統合されたハードウェアベースの仮想 SAN（VSAN）テクノロジーと VSAN 間ルーティング（IVR）

• アクセス コントロール リスト（ACL）や Quality of Service（QoS）などのネットワーク サービス

• スマート ゾーン分割

• 電源投入時自己診断テスト（POST) および診断

• スイッチド ポート アナライザ（SPAN）およびリモート スイッチド ポート アナライザ（RSPAN）

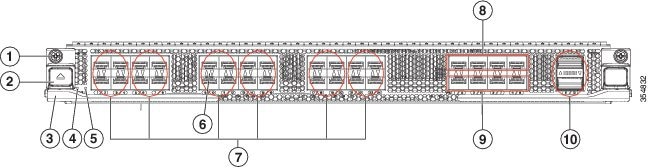

次の図では、Cisco MDS 9700 シリーズ Supervisor-4 モジュールを示しています。

次の表では、Cisco MDS 9700 シリーズ Supervisor-4 モジュールの LED について説明します。

Cisco MDS 9700 シリーズ Supervisor-1E モジュール（DS-X97-SF1E-K9）は、18 スロット シャーシ（DS-C9718）をサポートする高度なスイッチング テクノロジーとリソースを提供します。

DS-X97-SF1E-K9 モジュールは、Cisco MDS 9718 ディレクタ用に設計されています。

Cisco MDS 9700 シリーズ Supervisor-1E モジュールは、次の機能をサポートします。

• 単一の Cisco MDS 9718 マルチレイヤ ディレクタ シャーシで最大 768 個の 2/4/8/10/16/32 Gbps ファイバ チャネル ポートまたは 1/10 Gbps FCoE ポートをサポート

• 単一の Cisco MDS 9718 マルチレイヤ ディレクタ シャーシで最大 384 個の 40 Gbps FCoE ポートをサポート

• 最大 48 Tbps のファイバ チャネル システム帯域幅をサポート

• Cisco MDS 9718 マルチレイヤ ディレクタで DS-X9718-FAB1 クロスバー ファブリック スイッチング モジュールをサポート

• Fabric Shortest Path First（FSPF）に基づくマルチパス

• 中断のないソフトウェア アップグレード

• ハイ アベイラビリティを提供します。Cisco MDS 9700 シリーズ Supervisor-1E モジュールにより、障害の発生したプロセスは自動的に再起動されます。それにより堅牢性は非常に高くなっています。スーパーバイザ モジュールがリセットされた場合は、アクティブ スーパーバイザ モジュールとスタンバイ スーパーバイザ モジュール間の完全同期により、トラフィックを中断することなくステートフル フェールオーバーを確実にします。

• コマンドライン インターフェイス（CLI）および Cisco Data Center Network Manager（DCNM）によるネットワーク管理

• RADIUS および TACACS+、ファイバ チャネル セキュリティ プロトコル（FC-SP）、セキュア ファイル転送プロトコル（SFTP）、セキュア シェル（SSH）プロトコル、および Advanced Encryption Standard（AES）、VSAN、ハードウェア適用ゾーニング、ACL、VSAN あたりのロールベース アクセス コントロール（RBAC）を実装する簡易ネットワーク管理プロトコル バージョン 3（SNMPv3）を含む拡張セキュリティ機能

• 仮想 SAN（VSAN）テクノロジーおよび VSAN 間ルーティング（IVR）のサポート

• アクセス コントロール リスト（ACL）や Quality of Service（QoS）などのネットワーク サービス

• スマート ゾーン分割

• 電源投入時自己診断テスト（POST) および診断

• スイッチド ポート アナライザ（SPAN）およびリモート スイッチド ポート アナライザ（RSPAN）

次の図では、Cisco MDS 9700 シリーズ Supervisor-1E モジュールを示しています。

次の表では、Cisco MDS 9700 シリーズ スーパーバイザ-1E モジュールの LED について説明します。

Cisco MDS 9700 シリーズ Supervisor-1 モジュール（DS-X97-SF1-K9）は、ディレクタ スイッチの制御および管理機能を提供し、高性能スイッチングを可能にします。

Cisco MDS 9700 シリーズ Supervisor-1 モジュール（DS-X97-SF1-K9）は、Cisco MDS 9706 および 9710 シャーシ専用に設計されています。

Cisco MDS 9700 シリーズ Supervisor-1 モジュールは、次の機能をサポートします。

• 単一の Cisco MDS 9710 マルチレイヤ ディレクタ シャーシで最大 384 個の 2/4/8/10/16/32 Gbps ファイバ チャネル ポートまたは 1/10 Gbps FCoE ポートをサポート

• 単一の Cisco MDS 9706 マルチレイヤ ディレクタ シャーシで最大 192 個の 2/4/8/10/16/32 Gbps ファイバ チャネル ポートまたは 1/10 Gbps FCoE ポートをサポート

• 単一の Cisco MDS 9710 マルチレイヤ ディレクタ シャーシで最大 192 個の 40 Gbps FCoE ポートをサポート

• 単一の Cisco MDS 9706 マルチレイヤ ディレクタ シャーシで最大 96 個の 40 Gbps FCoE ポートをサポート

• 単一のCiscoMDS 9710 Multilayer Directorシャーシで最大24テラビット/秒（Tbps）

• 単一の Cisco MDS 9706 マルチレイヤ ディレクタ シャーシで最大 12 テラビット/秒（Tbps）

• Cisco MDS 9710 および 9706 マルチレイヤ ディレクタでそれぞれ DS-X9710-FAB1 および DS-X9706-FAB1 クロスバー ファブリック スイッチング モジュールをサポート

• Fabric Shortest Path First（FSPF）に基づくマルチパス

• 中断のないソフトウェア アップグレード

• ハイ アベイラビリティを提供します。Cisco MDS 9700 シリーズ Supervisor-1 モジュールには、エラーを起こしたプロセスを自動的に再起動させる機能があり、非常に堅牢です。スーパーバイザ モジュールがリセットされた場合は、アクティブ スーパーバイザ モジュールとスタンバイ スーパーバイザ モジュール間の完全同期により、トラフィックを中断することなくステートフル フェールオーバーを確実にします。

• ステートフル プロセス再起動およびフェールオーバー

• 完全冗長動作

• コマンドライン インターフェイス（CLI）および Cisco Data Center Network Manager（DCNM）によるネットワーク管理

• RADIUS および TACACS+、ファイバ チャネル セキュリティ プロトコル（FC-SP）、セキュア ファイル転送プロトコル（SFTP）、セキュア シェル（SSH）プロトコル、および Advanced Encryption Standard（AES）、VSAN、ハードウェア適用ゾーニング、ACL、VSAN あたりのロールベース アクセス コントロールを実装する簡易ネットワーク管理プロトコル バージョン 3（SNMPv3）を含む拡張セキュリティ機能

• 仮想 SAN（VSAN）テクノロジーおよび VSAN 間ルーティング（IVR）のサポート

• アクセス コントロール リスト（ACL）や Quality of Service（QoS）などのネットワーク サービス

• スマート ゾーン分割

• 電源投入時自己診断テスト（POST) および診断

• スイッチド ポート アナライザ（SPAN）およびリモート スイッチド ポート アナライザ（RSPAN）

次の図では、Cisco MDS 9700 シリーズ Supervisor-1 モジュールを示しています。

次の表では、Cisco MDS 9700 シリーズ スーパーバイザ-1 モジュールの LED について説明します。

Cisco MDS 9718 ディレクタは、最大 6 つのクロスバー ファブリック（xbar）スイッチング モジュールをサポートします。クロスバー ファブリック スイッチング モジュール DS-X9718-FAB1 および DS-X9718-FAB3 がサポートされています。クロスバー ファブリック スイッチング モジュールは、ファン モジュールの後ろのシャーシの背面に垂直に取り付けられます。

クロスバー ファブリック スイッチング モジュールのスロット 1 および 2 はファン モジュール スロット 1 の背後にあり、クロスバー ファブリック スイッチング モジュールのスロット 3 および 4 はファン モジュール スロット 2 の背後にあり、クロスバー ファブリック スイッチング モジュールのスロット 5 および 6 はファン モジュール スロット 3 の背後にあります。

Cisco MDS 48 ポート 32 Gbps ファイバ チャネル スイッチング モジュールには、スイッチ内のすべてのモジュールにフル帯域幅を提供するために、少なくとも 6 つの（DS-X9718-FAB1）クロスバー ファブリック 1 スイッチング モジュールが必要です。各 DS-X9718-FAB1 クロスバー ファブリック 1 スイッチング モジュールは、スロットあたり 256 Gbps のファイバ チャネル帯域幅を提供します。

Cisco MDS 48 ポート 32 Gbps ファイバ チャネル スイッチング モジュールには、スイッチ内のすべてのモジュールにフル帯域幅を提供するために、少なくとも 3 つの（DS-X9718-FAB3）クロスバー ファブリック 3 スイッチング モジュールが必要です。各 DS-X9718-FAB3 クロスバー ファブリック 3 スイッチング モジュールは、スロットあたり 512 Gbps のファイバ チャネル帯域幅を提供します。N+1 保護には、4 つ目のクロスバー ファブリック スイッチング モジュールが必要です。

DS-X9718-FAB1 クロスバー ファブリック 1 スイッチング モジュールは、Cisco MDS NX-OS リリース 7.3(1) 以降でサポートされます。DS-X9718-FAB1 モジュールは、Supervisor-1E モジュール（DS-X97-SF1E-K9）でのみサポートされます。

DS-X9718-FAB3 クロスバー ファブリック 3 スイッチング モジュールは、Cisco MDS NX-OS リリース 8.4(2a) 以降でサポートされます。DS-X9718-FAB3 モジュールは、Supervisor-4 モジュール（DS-X97-SF4-K9）でのみサポートされます。

（注）	スーパーバイザ モジュールまたはクロスバー ファブリック スイッチング モジュールの移行中を除き、シャーシ内に異なるスーパーバイザ モジュールまたは異なるクロスバー ファブリック スイッチング モジュールを混在させることはできません。

クロスバー ファブリック スイッチング モジュールの LED は、モジュールのステータスを示します。次の表で、LED について説明します。

クロスバー ファブリック スイッチング モジュールはシャーシ内のファン モジュールの背後にあるため、クロスバー ファブリック スイッチング モジュールの LED はシャーシの背面から簡単には見えません。そのため、クロスバー ファブリック スイッチング モジュールのステータス LED はファン モジュールにもあります。各ファン モジュールは 2 つのクロスバー ファブリック スイッチング モジュールをカバーするため、2 つのクロスバー ファブリック スイッチング モジュールのステータス LED は各ファン モジュールにあります。ファン モジュールを取り外すと、クロスバー ファブリック スイッチング モジュールのステータス LED とロケータ LED が表示されます。

クロスバー ファブリック スイッチング モジュールを特定する必要がある場合は、対応するファン モジュールのロケータ LED をアクティブにしてから、 CLI locator-led fan < fan module number > および locator-led xbar < xbar slot number > を使用して、クロスバー ファブリック スイッチング モジュールのロケータ LED をアクティブにする必要があります。たとえば、クロスバー ファブリック スイッチング モジュールをスロット 4 に配置するには、ファン モジュール 2 のロケータ LED をアクティブにしてから、クロスバー ファブリック スイッチング モジュール 4 のロケータ LED をアクティブにする必要があります。

Cisco MDS 9710 ディレクタは、最大 6 つのクロスバー（xbar）ファブリック スイッチング モジュールをサポートします。クロスバー ファブリック スイッチング モジュール DS-X9710-FAB1 および DS-X9710-FAB3 がサポートされています。クロスバー ファブリック スイッチング モジュールは、ファン モジュールの後ろのシャーシの背面に垂直に取り付けられます。

クロスバー ファブリック スイッチング モジュールのスロット 1 および 2 はファン モジュール スロット 1 の背後にあり、クロスバー ファブリック スイッチング モジュールのスロット 3 および 4 はファン モジュール スロット 2 の背後にあり、クロスバー ファブリック スイッチング モジュールのスロット 5 および 6 はファン モジュール スロット 3 の背後にあります。

Cisco MDS 48 ポート 32 Gbps ファイバ チャネル スイッチング モジュールには、スイッチ内のすべてのモジュールにフル帯域幅を提供するために、少なくとも 6 つの（DS-X9710-FAB1）クロスバー ファブリック 1 スイッチング モジュールが必要です。各 DS-X9710-FAB1 クロスバー ファブリック-1 スイッチング モジュールは、スロットあたり 256 Gbps のファイバ チャネル帯域幅を提供します。

Cisco MDS 48 ポート 32 Gbps ファイバ チャネル スイッチング モジュールには、スイッチ内のすべてのモジュールにフル帯域幅を提供するために、少なくとも 3 つの（DS-X9710-FAB3）クロスバー ファブリック 3 スイッチング モジュールが必要です。各 DS-X9710-FAB3 クロスバー ファブリック 3 スイッチング モジュールは、スロットあたり 512 Gbps のファイバ チャネル帯域幅を提供します。N+1 保護には、4 つ目のクロスバー ファブリック スイッチング モジュールが必要です。

DS-X9710-FAB1 クロスバー ファブリック スイッチング モジュールは、Cisco MDS NX-OS リリース 6.2(1) 以降でサポートされます。DS-X9710-FAB1 モジュールは、スーパーバイザ-1 モジュール（DS-X97-SF1-K9）でのみサポートされます。

DS-X9710-FAB3 クロスバー ファブリック スイッチング モジュールは、Cisco MDS NX-OS リリース 8.4(1) 以降でサポートされます。DS-X9710-FAB3 モジュールは、Supervisor-4 モジュール（DS-X97-SF4-K9）でのみサポートされます。

（注）	スーパーバイザ モジュールまたはクロスバー ファブリック スイッチング モジュールの移行中を除き、シャーシ内に異なるスーパーバイザ モジュールまたは異なるクロスバー ファブリック スイッチング モジュールを混在させることはできません。

クロスバー ファブリック スイッチング モジュールの LED は、モジュールのステータスを示します。次の表で、LED について説明します。

クロスバー ファブリック スイッチング モジュールはシャーシ内のファン モジュールの背後にあるため、クロスバー ファブリック スイッチング モジュールの LED はシャーシの背面から簡単には見えません。そのため、クロスバー ファブリック スイッチング モジュールのステータス LED はファン モジュールにもあります。各ファン モジュールは 2 つのクロスバー ファブリック スイッチング モジュールをカバーし、2 つのクロスバー ファブリック スイッチング モジュールのステータス LED は各ファン モジュールにあります。ファン モジュールを取り外すと、クロスバー ファブリック スイッチング モジュールのステータス LED とロケータ LED が表示されます。

ファブリック モジュールを特定する必要がある場合は、対応するファン モジュールのロケータ LED をアクティブにしてから、 CLI locator-led fan < fan module number > および locator-led xbar < xbar slot number > を使用して、クロスバー ファブリック スイッチング モジュールのロケータ LED をアクティブにする必要があります。たとえば、クロスバー ファブリック スイッチング モジュールをスロット 4 に配置するには、ファン モジュール 2 のロケータ LED をアクティブにしてから、クロスバー ファブリック スイッチング モジュール 4 のロケータ LED をアクティブにする必要があります。

Cisco MDS 9706 ディレクタは、最大 6 つのクロスバー（xbar）ファブリック スイッチング モジュールをサポートします。クロスバー ファブリック スイッチング モジュール DS-X9706-FAB1 および DS-X9706-FAB3 がサポートされています。クロスバー ファブリック スイッチング モジュールは、ファン モジュールの後ろのシャーシの背面に垂直に取り付けられます。クロスバー ファブリック スイッチング モジュールのスロット 1 および 2 はファン モジュール スロット 1 の背後にあり、クロスバー ファブリック スイッチング モジュールのスロット 3 および 4 はファン モジュール スロット 2 の背後にあり、クロスバー ファブリック スイッチング モジュールのスロット 5 および 6 はファン モジュール スロット 3 の背後にあります。

Cisco MDS 48 ポート 32 Gbps ファイバ チャネル スイッチング モジュールには、スイッチ内のすべてのモジュールにフル帯域幅を提供するために、少なくとも 6 つの（DS-X9706-FAB1）クロスバー ファブリック 1 スイッチング モジュールが必要です。各 DS-X9706-FAB1 クロスバー ファブリック 1 スイッチング モジュールは、スロットあたり 256 Gbps のファイバ チャネル帯域幅を提供します。

Cisco MDS 48 ポート 32 Gbps ファイバ チャネル スイッチング モジュールには、スイッチ内のすべてのモジュールにフル帯域幅を提供するために、少なくとも 3 つの（DS-X9706-FAB3）クロスバー ファブリック 3 スイッチング モジュールが必要です。各 DS-X9706-FAB3 クロスバー ファブリック 3 スイッチング モジュールは、スロットあたり 512 Gbps のファイバ チャネル帯域幅を提供します。N+1 保護には、4 つ目のクロスバー ファブリック スイッチング モジュールが必要です。

DS-X9706-FAB1 クロスバー ファブリック スイッチング モジュールは、Cisco MDS NX-OS リリース 6.2(9) 以降でサポートされます。DS-X9706-FAB1 モジュールは、スーパーバイザ-1 モジュール（DS-X97-SF1-K9）でのみサポートされます。

DS-X9706-FAB3 クロスバー ファブリック スイッチング モジュールは、Cisco MDS NX-OS リリース 8.4(1) 以降でサポートされます。DS-X9706-FAB3 モジュールは、Supervisor-4 モジュール（DS-X97-SF4-K9）でのみサポートされます。

（注）	スーパーバイザ モジュールまたはクロスバー ファブリック スイッチング モジュールの移行中を除き、シャーシ内に異なるスーパーバイザ モジュールまたは異なるクロスバー ファブリック スイッチング モジュールを混在させることはできません。

クロスバー ファブリック スイッチング モジュールの LED は、モジュールのステータスを示します。次の表で、LED について説明します。

クロスバー ファブリック スイッチング モジュールはシャーシ内のファン モジュールの背後にあり、クロスバー ファブリック スイッチング モジュールの LED はシャーシの背面から簡単には見えません。そのため、クロスバー ファブリック スイッチング モジュールのステータス LED はファン モジュールにもあります。各ファン モジュールは 2 つのクロスバー ファブリック スイッチング モジュールをカバーし、2 つのクロスバー ファブリック モジュールのステータス LED は各ファン モジュールにあります。ファン モジュールを取り外すと、クロスバー ファブリック スイッチング モジュールのステータス LED とロケータ LED が表示されます。

クロスバー ファブリック スイッチング モジュールを特定する必要がある場合は、対応するファン モジュールのロケータ LED をアクティブにしてから、 CLI locator-led fan < fan module number > および locator-led xbar < xbar slot number > を使用して、ファブリック モジュールのロケータ LED をアクティブにする必要があります。たとえば、クロスバー ファブリック スイッチング モジュールをスロット 4 に配置するには、ファン モジュール 2 のロケータ LED をアクティブにしてから、クロスバー ファブリック スイッチング モジュール 4 のロケータ LED をアクティブにする必要があります。

Cisco MDS 9718 ディレクタには、シャーシの背面に垂直に取り付けられた 3 つのファン モジュールがあり、それぞれに 6 つのファンがあります。各ファン モジュールは、他の 2 つのファン モジュールがシャーシ内に空気を送り続けている間も取り外すことができます。

ファン モジュールは、シャーシ背面のクロスバー ファブリック スイッチング モジュールを覆います。クロスバー ファブリック スイッチング モジュール 1 および 2 にアクセスするには、ファン モジュール 1 を取り外す必要があります。クロスバー ファブリック スイッチング モジュール 3 および 4 にアクセスするには、ファン モジュール 2 を取り外す必要があります。クロスバー ファブリック スイッチング モジュール 5 および 6 にアクセスするには、ファン モジュール 3 を取り外す必要があります。

Cisco MDS 9710 ディレクタには、シャーシの背面に垂直に取り付けられた 3 つのファン モジュールがあり、それぞれに 4 つのファンがあります。各ファン モジュールは、他の 2 つのファン モジュールがシャーシ内に空気を送り続けている間も取り外すことができます。

ファン モジュールは、シャーシ背面のクロスバー ファブリック スイッチング モジュールを覆います。クロスバー ファブリック スイッチング モジュール 1 および 2 にアクセスするには、ファン モジュール 1 を取り外す必要があります。クロスバー ファブリック スイッチング モジュール 3 および 4 にアクセスするには、ファン モジュール 2 を取り外す必要があります。クロスバー ファブリック スイッチング モジュール 5 および 6 にアクセスするには、ファン モジュール 3 を取り外す必要があります。

Cisco MDS 9706 ディレクタには、シャーシの背面に垂直に取り付けられた 3 つのファン モジュールがあり、それぞれに 2 つのファンがあります。各ファン モジュールは、他の 2 つのファン モジュールがシャーシ内に空気を送り続けている間も取り外すことができます。

ファン モジュールは、シャーシ背面のクロスバー ファブリック スイッチング モジュールを覆います。クロスバー ファブリック スイッチング モジュール 1 および 2 にアクセスするには、ファン モジュール 1 を取り外す必要があります。クロスバー ファブリック スイッチング モジュール 3 および 4 にアクセスするには、ファン モジュール 2 を取り外す必要があります。クロスバー ファブリック スイッチング モジュール 5 および 6 にアクセスするには、ファン モジュール 3 を取り外す必要があります。

ランシーバは現場交換可能で、ホットスワップ可能です。スイッチでサポートされる SFP+ トランシーバの任意の組み合わせを使用できます。唯一の制限は、SW トランシーバを SW トランシーバとペアリングする必要があり、LW トランシーバを LW トランシーバとペアリングする必要があること、および信頼性の高い通信のために規定のケーブル長を超えてはならないことです。

特定の Cisco SFP+ トランシーバの詳細については、「 SFP+ トランシーバの仕様 」のセクションを参照してください。SFP+ トランシーバは、個別に、または Cisco MDS 9700 スイッチと一緒に注文できます。

（注）	Cisco MDS 9700 シリーズでは、Cisco のトランシーバまたは Cisco 認定のトランシーバのみを使用してください。各シスコ トランシーバには、そのトランシーバがスイッチの要件を満たしているかどうかをスイッチで確認できるように、モデル情報がコード化されています。
