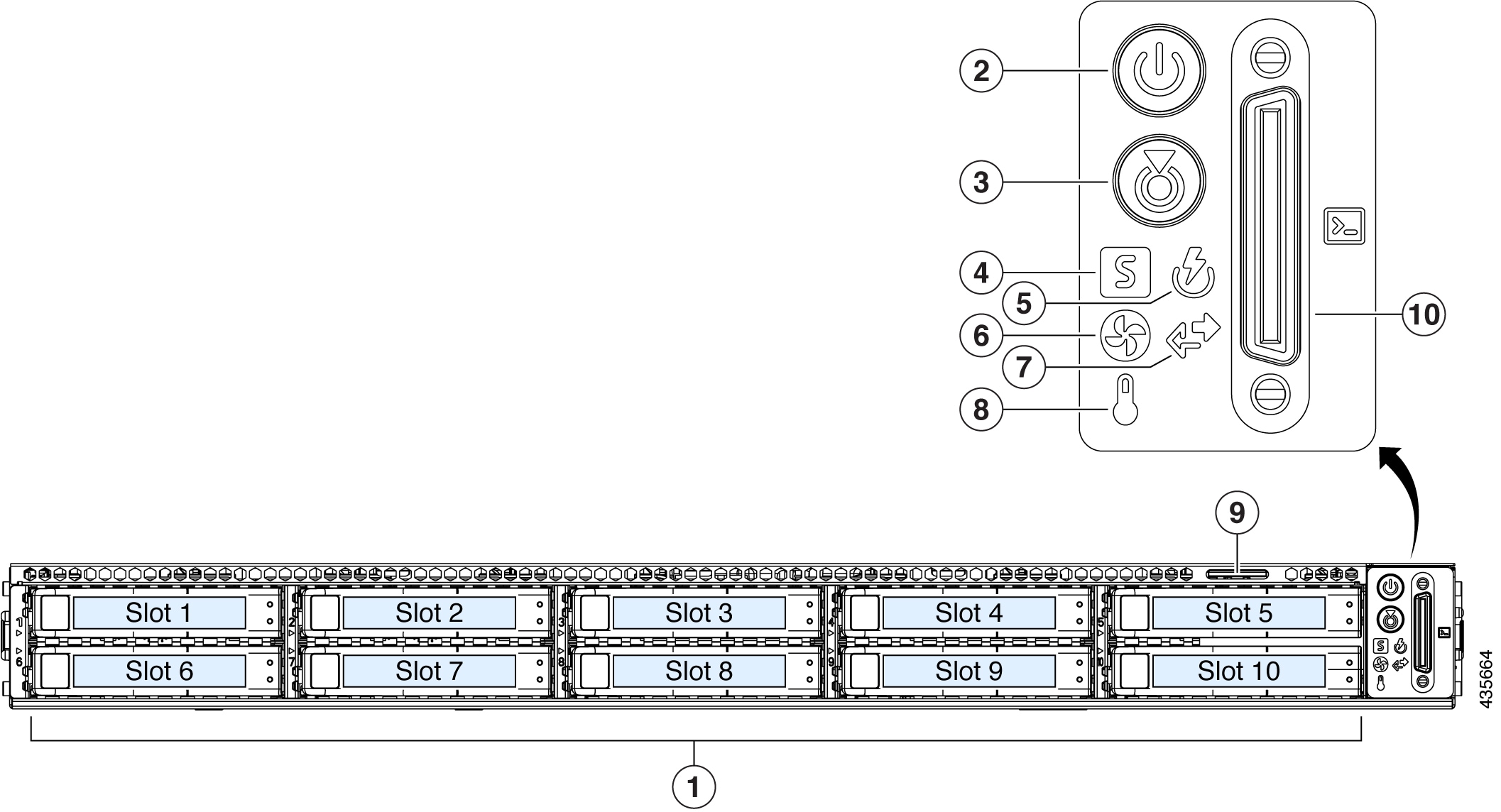

シャーシ

1 ラックユニット（1RU）シャーシ

プロセッサ

22 コア Intel 6238 2.1 GHz プロセッサ X 2

メモリ

32 GB DDR4 2933 MHz の登録済み DIMM（RDIMM）X 8

ストレージ

• RAID 1 で 480 GB X 2

• RAID 1 で 1.9 TB X 2

• RAID 10 で 1.9 TB X 6

ディスク管理（RAID）

• スロット 1 ～ 4 の RAID 1

• スロット 5 ～ 10 の RAID 10

ネットワークおよび管理 I/O

サポートされるコネクタ：

• Intel X710-DA2 NIC 上の 10 Gbps イーサネットポート X 2

• 1 Gbps RJ-45 管理ポート（Marvell 88E6176）X 1

• 10GBase-T LOM ポート（マザーボードに Intel X550 コントローラを搭載）X 2

• Intel X710-DA4 NIC 上の 1 Gbps/10 Gbps イーサネットポート X 4

  （注）	これらのポートは、アプライアンスで NIC ボンディングが有効になっている場合にのみアクティブになります。詳細については、NIC ボンディングの概要を参照してください。

次のコネクタを使用できますが、通常は Cisco DNA Center の日常業務では使用されません。

• RS-232 シリアル ポート（RJ-45 コネクタ）X 1

• VGA（DB-15）コネクタ X 1

• USB 3.0 コネクタ X 2

• USB 2.0 2 個、VGA（DB-15）1 個、シリアル（RS-232）RJ-45 コネクタ 1 個を装備した KVM ケーブルを使用する前面パネル KVM コネクタ X 1

電源

770 W AC 電源 X 2。

1+1 の冗長構成。

冷却

ホットスワップ可能なファン モジュール（前面から背面に向かう冷却用）X 7。

ビデオ

最大 1920 X 1200、60 Hz 時 16 bpp、最大 512 MB のビデオメモリを搭載したビデオグラフィックスアレイ（VGA）ビデオ解像度（デフォルトの割り当ては 8 MB）。

シャーシ

1 ラックユニット（1RU）シャーシ

プロセッサ

28 コア Intel 8280 2.7 GHz プロセッサ X 2

メモリ

32 GB DDR4 2933 MHz RDIMM X 12

ストレージ

• RAID 1 で 480 GB X 2

• RAID 1 で 1.9 TB X 2

• RAID 10 で 1.9 TB X 6

ディスク管理（RAID）

• スロット 1 ～ 4 の RAID 1

• スロット 5 ～ 10 の RAID 10

ネットワークおよび管理 I/O

サポートされるコネクタ：

• Intel X710-DA2 NIC 上の 10 Gbps イーサネットポート X 2

• 1 Gbps RJ-45 管理ポート（Marvell 88E6176）X 1

• 10GBase-T LOM ポート（マザーボードに Intel X550 コントローラを搭載）X 2

• Intel X710-DA4 NIC 上の 1 Gbps/10 Gbps イーサネットポート X 4

  （注）	これらのポートは、アプライアンスで NIC ボンディングが有効になっている場合にのみアクティブになります。詳細については、NIC ボンディングの概要を参照してください。

次のコネクタを使用できますが、通常は Cisco DNA Center の日常業務では使用されません。

• RS-232 シリアル ポート（RJ-45 コネクタ）X 1

• VGA（DB-15）コネクタ X 1

• USB 3.0 コネクタ X 2

• USB 2.0 2 個、VGA（DB-15）1 個、シリアル（RS-232）RJ-45 コネクタ 1 個を装備した KVM ケーブルを使用する前面パネル KVM コネクタ X 1

電源

770 W AC 電源 X 2。

1+1 の冗長構成。

冷却

ホットスワップ可能なファン モジュール（前面から背面に向かう冷却用）X 7。

ビデオ

最大 1920 X 1200、60 Hz 時 16 bpp、最大 512 MB のビデオメモリを搭載したビデオグラフィックスアレイ（VGA）ビデオ解像度（デフォルトの割り当ては 8 MB）。

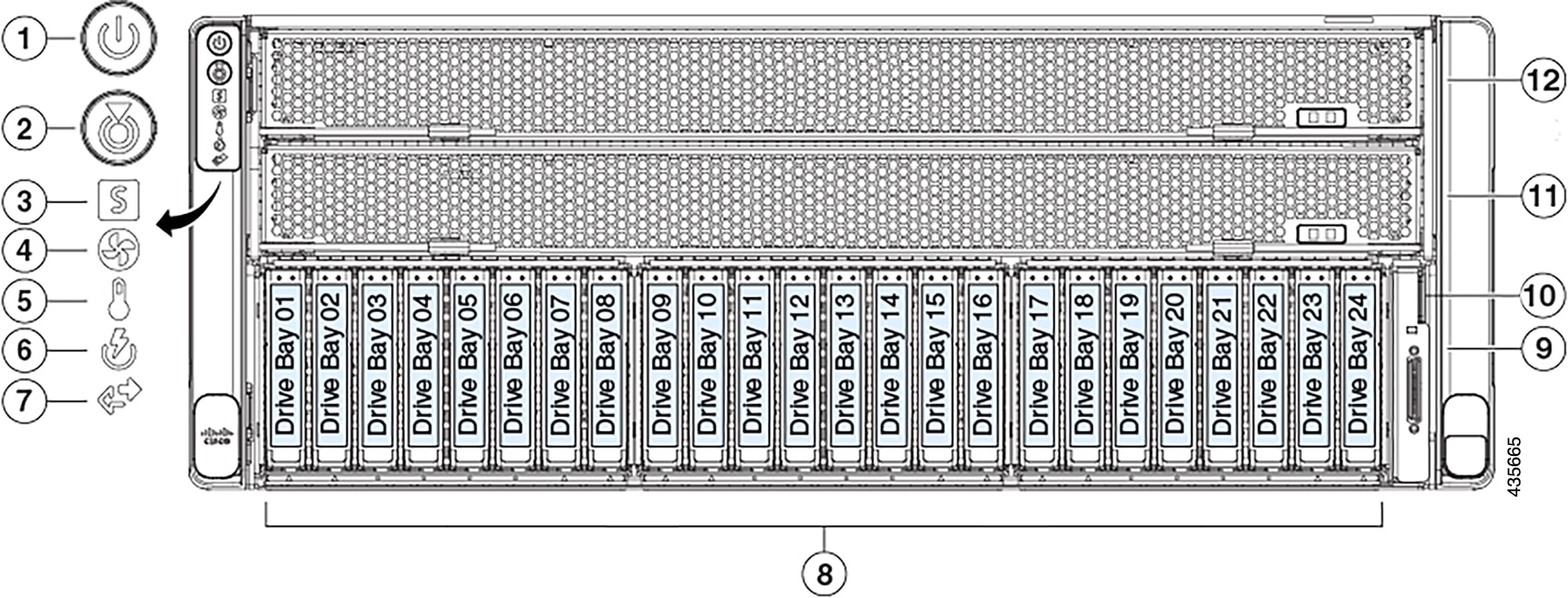

シャーシ

4 ラックユニット（4RU）シャーシ。

プロセッサ

2 個の 28 コア Intel 8276 2.2 GHz プロセッサを搭載した CPU モジュール X 2

メモリ

32 GB DDR4 2933 MHz RDIMM X 24

ストレージ

• RAID 1 で 480 GB X 2

• RAID 1 で 3.8 TB X 2

• 1.9 TB（RAID 10）X 16

ディスク管理（RAID）

• ドライブベイ 1 および 2 の RAID 1

• スロット 3 ～ 18 の RAID 10

• ドライブベイ 19 および 20 の RAID 1

ネットワークおよび管理 I/O

サポートされるコネクタ：

• Intel X710-DA2 NIC 上の 10 Gbps イーサネットポート X 2

• 10 Base-T Gbps イーサネットポート X 2

• 1 ギガビットイーサネット管理ポート

• Intel X710-DA4 NIC 上の 1 Gbps/10 Gbps イーサネットポート X 4

  （注）	これらのポートは、アプライアンスで NIC ボンディングが有効になっている場合にのみアクティブになります。詳細については、NIC ボンディングの概要を参照してください。

次のコネクタを使用できますが、通常は Cisco DNA Center の日常業務では使用されません。

• RS-232 シリアル ポート（RJ-45 コネクタ）X 1

• VGA（DB-15）コネクタ X 1

• USB 3.0 コネクタ X 3

• USB 2.0 2 個、VGA（DB-15）1 個、シリアル（RS-232）RJ-45 コネクタ 1 個を装備した KVM ケーブルを使用する前面パネル KVM コネクタ X 1

電源

1600 W AC 電源装置 X 4。

3+1 の冗長構成（Cisco Integrated Management Controller での設定が必須）。

冷却

前面から背面冷却のそれぞれに 2 個のファンがある 4 個ホットスワップ ファン モジュールです。

ビデオ

60 Hz で最大 1600 X 1200、16 bpp の VGA ビデオ解像度、最大 256 MB のビデオメモリ。

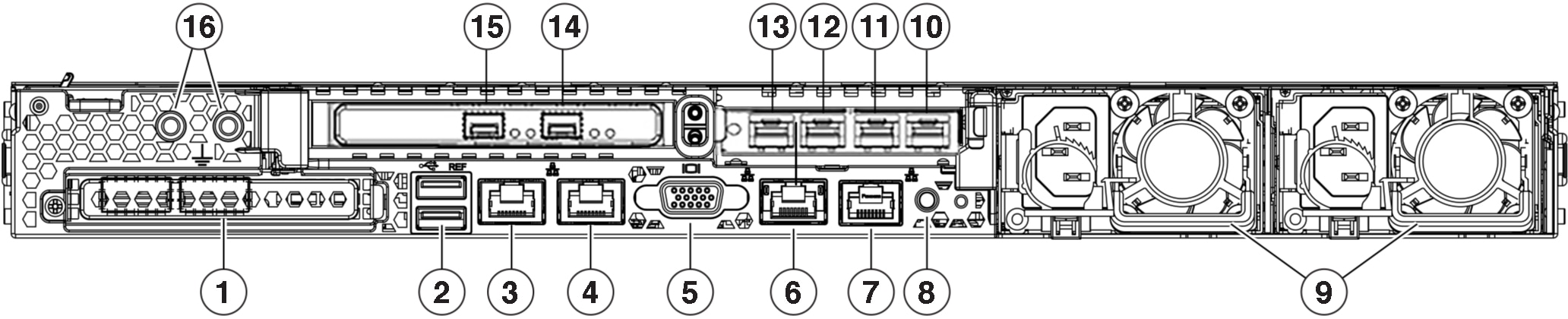

1

モジュラ LAN-on-motherboard（mLOM）カード ベイ（x16 PCIe レーン）

2

USB 3.0 ポート X 2

3、10

1 Gbps/10 Gbps 管理ポート（ネットワークアダプタ 3）：このイーサネットポートは、リンクパートナーの機能に応じて 1 Gbps および 10 Gbps をサポートできます。このポートは、Maglev 構成ウィザードではネットワークアダプタ 3 として識別されます。このポートはエンタープライズ管理ネットワークにアクセスできるスイッチに接続します。

• プライマリインスタンス（コールアウト 3）は、背面パネルに 1 というラベルが付いています。

• セカンダリインスタンス（コールアウト 10）は、アプライアンスの PCIe ライザ 2/スロット 2 にある Intel X710-DA4 NIC の 4 番目のポートです。

このポートにはリンクステータス LED とリンク速度 LED が付いています。ステータス LED の状態とその説明：

• 消灯：リンクが確立されていません。

• 緑の点滅：アクティブなリンクにトラフィックが存在します。

• 緑：リンクはアクティブですが、トラフィックは存在しません。

速度 LED の状態とその説明：

• 消灯：リンク速度は 10 Mbps 以下です。

• 緑：リンク速度は 1 Gbps です。

• オレンジ：リンク速度は 100 Mbps です。

4、11

1 Gbps/10 Gbps インターネットポート（ネットワークアダプタ 4）：このイーサネットポートは、リンクパートナーの機能に応じて 1 Gbps および 10 Gbps をサポートできます。このポートは、Maglev 構成ウィザードではネットワークアダプタ 4 として識別されます。このポートは、10 Gbps エンタープライズポートではインターネット接続ができない場合に任意で使用されます。インターネットに接続しているインターネットサーバまたはプロキシサーバに接続します。

• プライマリインスタンス（コールアウト 4）は、背面パネルに 2 というラベルが付いています。

• セカンダリインスタンス（コールアウト 11）は、アプライアンスの PCIe ライザ 2/スロット 2 の Intel X710-DA4 NIC の 3 番目のポートです。

このポートにはリンクステータス LED とリンク速度 LED が付いています。リンクステータス LED の状態とその説明：

• 消灯：リンクが確立されていません。

• 緑の点滅：アクティブなリンクにトラフィックが存在します。

• 緑：リンクはアクティブですが、トラフィックはありません。

速度 LED の状態とその説明：

• 消灯：リンク速度は 10 Mbps 以下です。

• 緑：リンク速度は 1 Gbps です。

• オレンジ：リンク速度は 100 Mbps です。

5

VGA ビデオポート（DB-15）。

6

1 Gbps Cisco IMC ポート：これは VGA ビデオポートの右側にある組み込みポートで、RJ45 シリアルポートの左側にあります。アプライアンスの Cisco IMC GUI に対するブラウザアクセスを有効にしていると、IP アドレスが割り当てられます（「Cisco Integrated Management Controller へのブラウザアクセスの有効化」を参照）。このポートは、アプライアンスのシャーシおよびソフトウェアのアウトオブバンド管理用に予約されています。このポートはエンタープライズ管理ネットワークにアクセスできるスイッチに接続します。

このポートにはリンクステータス LED とリンク速度 LED が付いています。リンクステータス LED の状態とその説明：

• 消灯：リンクが確立されていません。

• 緑の点滅：アクティブなリンクにトラフィックが存在します。

• 緑：リンクはアクティブですが、トラフィックは存在しません。

速度 LED の状態とその説明：

• 消灯：リンク速度は 10 Mbps 以下です。

• 緑：リンク速度は 1 Gbps です。

• オレンジ：リンク速度は 100 Mbps です。

7

シリアルポート（RJ-45 コネクタ）

8

ユニット背面の ID ボタンと LED

9

電源装置（最大 2 台、1+1 の冗長構成）各電源装置には、電源障害 LED と AC 電源 LED が付いています。

障害 LED の状態とその説明：

• 消灯：電源装置は正常に動作中です。

• オレンジの点滅：イベント警告しきい値に達しましたが、電源装置は動作し続けています。

• オレンジの点灯：重大障害しきい値に達し、電源装置がシャットダウンしています（ファンの障害や過熱状態など）。

AC 電源 LED の状態とその説明：

• 消灯：電源に AC 電力が供給されていません。

• 緑の点灯：AC 電力供給も、DC 出力も OK です。

• 緑の点滅：AC 電力供給は OK ですが、DC 出力は使用できません。

詳細については「電源仕様」を参照してください。

12, 15

10 Gbps エンタープライズポート（ネットワークアダプタ 1）：このポートは、Maglev 構成ウィザードでネットワークアダプタ 1 として識別されます。このポートを、エンタープライズ ネットワークに接続しているスイッチに接続します。

• プライマリインスタンス（コールアウト 15）は、アプライアンスの PCIe ライザ 1/スロット 1 の Intel X710-DA2 NIC の左側のポートです。

• セカンダリインスタンス（コールアウト 12）は、アプライアンスの PCIe ライザ 2/スロット 2 の Intel X710-DA4 NIC の 2 番目のポートです。

このポートにはリンクステータス（ACT）LED とリンク速度（リンク）LED が付いています。

リンクステータス LED の状態とその説明：

• 消灯：リンクが確立されていません。

• 緑の点滅：アクティブなリンクにトラフィックが存在します。

• 緑：リンクはアクティブですが、トラフィックは存在しません。

速度 LED の状態とその説明：

• 消灯：リンク速度は 100 Mbps 以下です。

• 緑：リンク速度は 10 Gbps です。

• オレンジ：リンク速度は 1 Gbps です。

13、14

10 Gbps のクラスタ内ポート（ネットワークアダプタ 2）：このポートは、Maglev 構成ウィザードでネットワークアダプタ 2 として識別されます。このポートをクラスタ内のほかのノードに接続しているスイッチに接続します。

• プライマリインスタンス（コールアウト 14）は、アプライアンスの PCIe ライザ 1/スロット 1 の Intel X710-DA2 NIC の右側のポートです。

• セカンダリインスタンス（コールアウト 13）は、アプライアンスの PCIe ライザ 2/スロット 2 の Intel X710-DA4 NIC の最初のポートです。

このポートは、アプライアンスの PCIe ライザ 2/スロット 2 にある Intel X710-DA4 NIC にあります。

このポートにはリンクステータス（ACT）LED とリンク速度（リンク）LED が付いています。

リンクステータス LED の状態とその説明：

• 消灯：リンクが確立されていません。

• 緑の点滅：アクティブなリンクにトラフィックが存在します。

• 緑：リンクはアクティブですが、トラフィックは存在しません。

リンク速度 LED の状態とその説明：

• 消灯：リンク速度は 100 Mbps 以下です。

• 緑：リンク速度は 10 Gbps です。

• オレンジ：リンク速度は 1 Gbps です。

16

二重孔アース ラグ用ネジ穴。

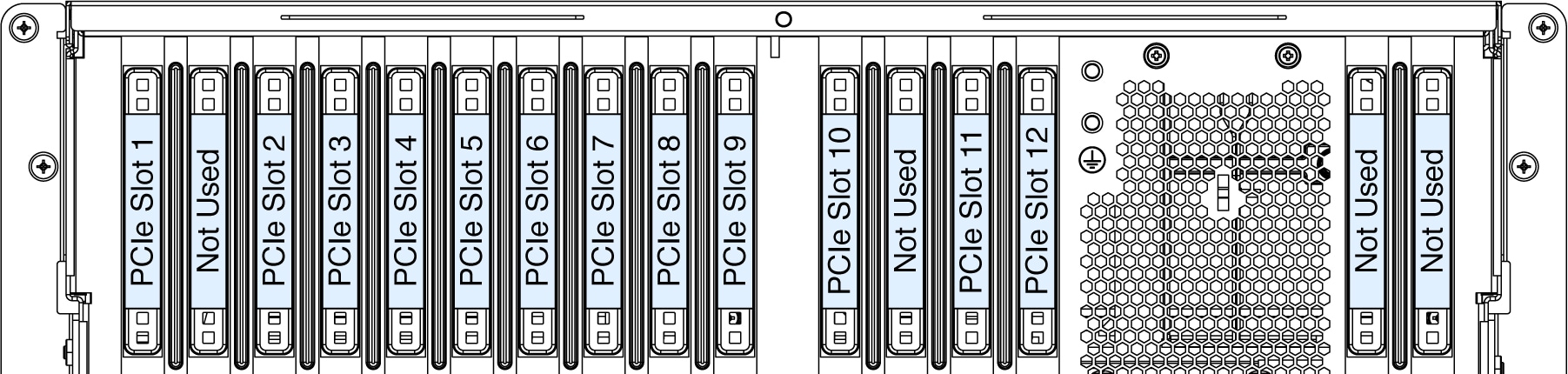

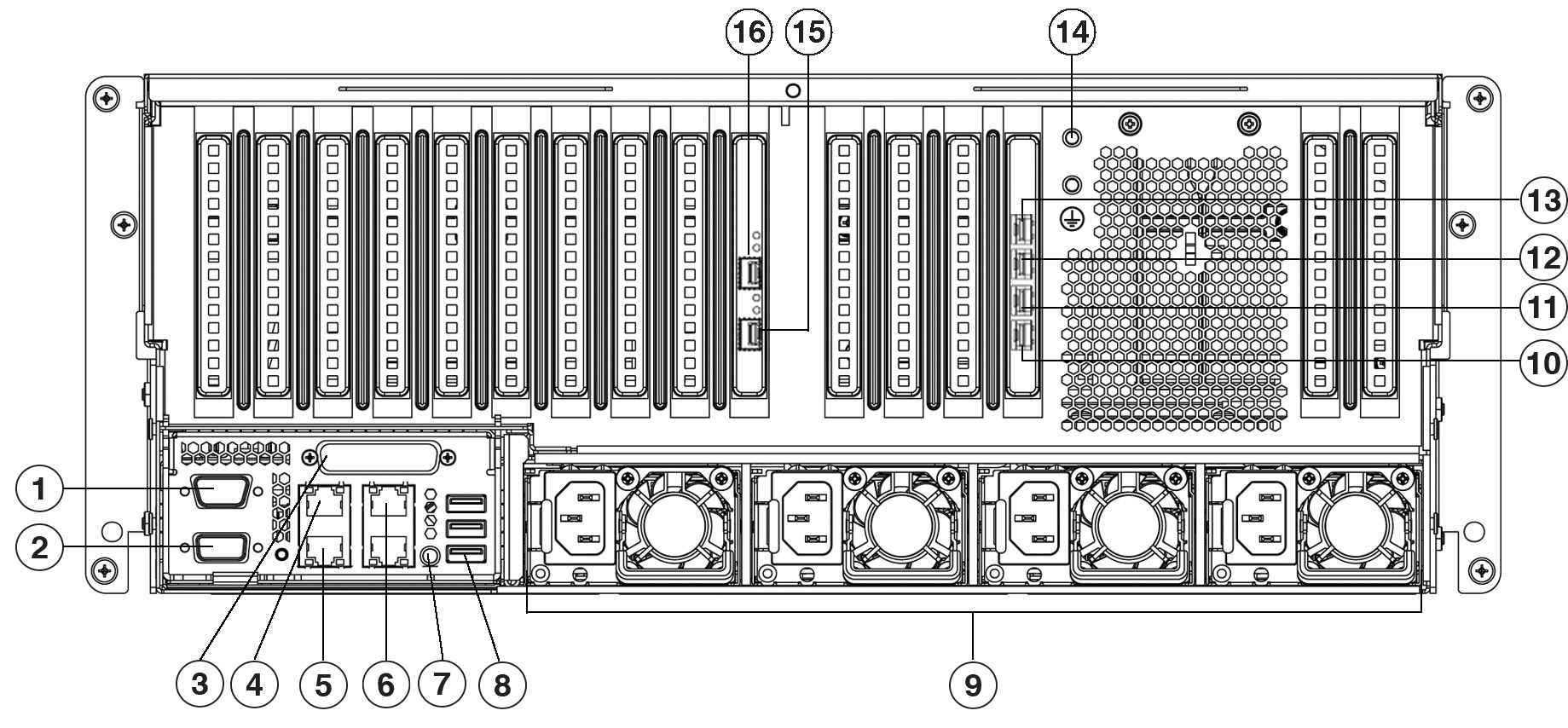

1

シリアル ポート COM 1（DB-9 コネクタ）

2

VGA ビデオ ポート（DB-15 コネクタ）

3

現時点ではサポートされていません。

4、13

1 Gbps/10 Gbps 管理ポート（ネットワークアダプタ 3）：このイーサネットポートは、リンクパートナーの機能に応じて 1 Gbps および 10 Gbps をサポートできます。このポートは、Maglev 構成ウィザードではネットワークアダプタ 3 として識別されます。このポートはエンタープライズ管理ネットワークにアクセスできるスイッチに接続します。

• プライマリインスタンス（コールアウト 4）は、背面パネルに 1 というラベルが付いています。

• セカンダリインスタンス（コールアウト 13）は、アプライアンスの PCIe ライザ 2/スロット 12 の Intel X710-DA4 NIC の一番上にあるポートです。

このポートにはリンクステータス LED とリンク速度 LED が付いています。ステータス LED の状態とその説明：

• 消灯：リンクが確立されていません。

• 緑の点滅：アクティブなリンクにトラフィックが存在します。

• 緑：リンクはアクティブですが、トラフィックは存在しません。

速度 LED の状態とその説明：

• 消灯：リンク速度は 10 Mbps 以下です。

• 緑：リンク速度は 1 Gbps です。

• オレンジ：リンク速度は 100 Mbps です。

5、12

1 Gbps/10 Gbps インターネットポート（ネットワークアダプタ 4）：このイーサネットポートは、リンクパートナーの機能に応じて 1 Gbps および 10 Gbps をサポートできます。このポートは、Maglev 構成ウィザードではネットワークアダプタ 4 として識別されます。このポートは、10 Gbps エンタープライズポートではインターネット接続ができない場合に任意で使用されます。インターネットに接続しているインターネットサーバまたはプロキシサーバに接続します。

• プライマリインスタンス（コールアウト 5）は、背面パネルに 2 というラベルが付いています。

• セカンダリインスタンス（コールアウト 12）は、アプライアンスの PCIe ライザ 2/スロット 12 の Intel X710-DA4 NIC の上から 2 番目のポートです。

このポートにはリンクステータス LED とリンク速度 LED が付いています。リンクステータス LED の状態とその説明：

• 消灯：リンクが確立されていません。

• 緑の点滅：アクティブなリンクにトラフィックが存在します。

• 緑：リンクはアクティブですが、トラフィックはありません。

速度 LED の状態とその説明：

• 消灯：リンク速度は 10 Mbps 以下です。

• 緑：リンク速度は 1 Gbps です。

• オレンジ：リンク速度は 100 Mbps です。

6

1 Gbps Cisco IMC ポート：これは管理ポートの右側にある10/100/1000 イーサネット専用管理ポート（Base-T）です。背面パネルでは 3 として識別されます。アプライアンスの Cisco IMC GUI に対するブラウザアクセスを有効にしていると、このポートに IP アドレスが割り当てられます（「Cisco Integrated Management Controller へのブラウザアクセスの有効化」を参照）。アプライアンスのシャーシおよびソフトウェアのアウトオブバンド管理用に予約されています。このポートはエンタープライズ管理ネットワークにアクセスできるスイッチに接続します。

このポートにはリンクステータス LED とリンク速度 LED が付いています。リンクステータス LED の状態とその説明：

• 消灯：リンクが確立されていません。

• 緑の点滅：アクティブなリンクにトラフィックが存在します。

• 緑：リンクはアクティブですが、トラフィックは存在しません。

速度 LED の状態とその説明：

• 消灯：リンク速度は 10 Mbps 以下です。

• 緑：リンク速度は 1 Gbps です。

• オレンジ：リンク速度は 100 Mbps です。

7

背面 ID ボタン/LED

8

USB 3.0 ポート× 3

9

電源装置 1 ～ 4：ホットスワップ可能、3+1 の冗長構成（Cisco IMC で設定）。

詳細については「電源仕様」を参照してください。

10、15

10 Gbps のクラスタ内ポート（ネットワークアダプタ 2）：このポートは、Maglev 構成ウィザードでネットワークアダプタ 2 として識別されます。このポートをクラスタ内のほかのノードに接続しているスイッチに接続します。

• プライマリインスタンス（コールアウト 15）は、アプライアンスの PCIe ライザ 1/スロット 9 の Intel X710-DA2 NIC の下部にあるポートです。

• セカンダリインスタンス（コールアウト 10）は、アプライアンスの PCIe ライザ 2/スロット 12 の Intel X710-DA4 NIC の下部にあるポートです。

このポートにはリンクステータス（ACT）LED とリンク速度（リンク）LED が付いています。

リンクステータス LED の状態とその説明：

• 消灯：リンクが確立されていません。

• 緑の点滅：アクティブなリンクにトラフィックが存在します。

• 緑：リンクはアクティブですが、トラフィックは存在しません。

リンク速度 LED の状態とその説明：

• 消灯：リンク速度は 100 Mbps 以下です。

• 緑：リンク速度は 10 Gbps です。

• オレンジ：リンク速度は 1 Gbps です。

11、16

10 Gbps エンタープライズポート（ネットワークアダプタ 1）：このポートは、Maglev 構成ウィザードでネットワークアダプタ 1 として識別されます。アプライアンスで NIC ボンディングが有効になっている場合は、このポートをエンタープライズ ネットワークに接続しているスイッチに接続します。

• プライマリインスタンス（コールアウト 16）は、アプライアンスの PCIe ライザ 1/スロット 9 の Intel X710-DA2 NIC の一番上にあるポートです。

• セカンダリインスタンス（コールアウト 11）は、アプライアンスの PCIe ライザ 2/スロット 12 の Intel X710-DA4 NIC の上から 3 番目のポートです。

このポートにはリンクステータス（ACT）LED とリンク速度（リンク）LED が付いています。

リンクステータス LED の状態とその説明：

• 消灯：リンクが確立されていません。

• 緑の点滅：アクティブなリンクにトラフィックが存在します。

• 緑：リンクはアクティブですが、トラフィックは存在しません。

速度 LED の状態とその説明：

• 消灯：リンク速度は 100 Mbps 以下です。

• 緑：リンク速度は 10 Gbps です。

• オレンジ：リンク速度は 1 Gbps です。

14

二重孔アース ラグ用ネジ穴。

高さ

44 および 56 コアアプライアンス：4.32 cm（1.7 インチ）

112 コアアプライアンス：17.6 cm（6.9 インチ）

幅

44 および 56 コアアプライアンス：

• ハンドルなし：43.0 cm（16.9 インチ）

• ハンドルを含む：48.3 cm（19.0 インチ）

112 コアアプライアンス：48.3 cm（19.0 インチ）

奥行（長さ）

44 および 56 コアアプライアンス：

• ハンドルなし：75.6 cm（29.8 インチ）

• ハンドルを含む：78.7 cm（30.98 インチ）

112 コアアプライアンス：83.1 cm（32.7 インチ）

前面のスペース

76 mm（3 インチ）

周囲と側面の間に必要な隙間

25 mm（1 インチ）

背面のスペース

152 mm（6 インチ）

最大重量（フル装備シャーシ）

44 および 56 コアアプライアンス：17.0 kg（37.5 ポンド）

112 コアアプライアンス：66.2 kg（146 ポンド）

動作時温度

41 ～ 95 °F（5 ～ 35 °C）

海抜 305 m（1000 フィート）ごとに最高温度が 1°C 低下します。

非動作時温度（アプライアンスが倉庫にあるか運送中の場合）

–40 ～ 149 °F（–40 ～ 65 °C）

湿度（RH）（動作時）

10 ～ 90%（28°C（82°F）時、結露なし）

非動作時湿度（RH）（アプライアンスが倉庫にあるか運送中の場合）

5 ～ 93%（28°C（82°F）時）

動作時高度

0 ～ 10,000 フィート（0 ～ 3,048 m）

非動作時高度（アプライアンスが倉庫にあるか運送中の場合）

0 ～ 40,000 フィート（0 ～ 12,192 m）

音響出力レベル、ISO7779 に基づく A 特性 LWAd（B）を測定、23°C（73°F）での動作時

44 および 56 コアアプライアンス：5.5

112 コアアプライアンス：

• 最低設定：7.08

• 標準設定：7.67

• 最大設定：8.24

音圧レベル、ISO 7779 に基づく A 特性 LpAm（dBA）を測定、23°C（73 °F）での動作時

44 および 56 コアアプライアンス：40

112 コアアプライアンス：

• 最低設定：57.6

• 標準設定：63.5

• 最大設定：70.5

AC 入力電圧

770 W：

• 公称範囲：100 ～ 120 VAC、200 ～ 240 VAC

• 範囲：90 ～ 132 VAC、180 ～ 264 VAC

1600 W：

• 公称範囲：AC 200 ～ 240 V

• 範囲：AC 180 ～ 264 V

AC 入力周波数

公称範囲：50 ～ 60 Hz

（範囲：47 ～ 63 Hz）

最大 AC 入力電流

770 W：

• 100 VAC で 9.5 A

• 208 VAC で 4.5 A

1600 W：9.5 A @ AC 200 V

最大入力電圧

770 W：950 VA @ AC 100 V

1600 W：1250 VA @ AC 200 V

PSU あたりの最大出力電力

770 W @ AC 100 ～ 120 V

1600 W：AC 200 ～ 240 V

最大突入電流

770 W：15 A @ 35°C

1600 W：15 A @ 35°C

最大保留時間

770 W：12 ms

1600 W：80 ms

電源装置の出力電圧

12 VDC

電源装置のスタンバイ電圧

12 VDC

効率評価

Climate Savers Platinum Efficiency（80 Plus Platinum 認証済み）

フォーム ファクタ

RSP2

入力コネクタ

IEC320 C14
