    はじめに

    このドキュメントでは、ヘルスチェックを使用してCisco Secure Access with Meraki MXをハイアベイラビリティに設定する方法について説明します。

    前提条件

    要件

    • Meraki MXはファームウェアバージョン19.1.6以降を実行している必要があります。
    • プライベートアクセスを使用する場合、ヘルスチェックIPの変更を妨げるMerakiの制限により、1つのトンネルのみがサポートされ、追加のSPA（セキュアプライベートアクセス）トンネルにNATが必要になります。これは、SIA（セキュアインターネットアクセス）を使用している場合は適用されません。
    • どの内部サブネットまたはリソースがトンネル経由でセキュアアクセスにルーティングされるかを明確に定義します。

    使用するコンポーネント

    • シスコセキュアアクセス
    • Meraki MXセキュリティアプライアンス（ファームウェアバージョン19.1.6以降）
    • Meraki ダッシュボード
    • セキュアアクセスダッシュボード

    このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、クリアな（デフォルト）設定で作業を開始しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。

    背景説明

    Secure Access - Meraki MX

    Cisco Secure Accessは、プライベートアプリケーション（プライベートアクセス経由）とインターネット接続先（インターネットアクセス経由）の両方へのセキュアなアクセスを可能にする、クラウドネイティブのセキュリティプラットフォームです。 Meraki MXと統合すると、組織はブランチサイトとクラウドの間にセキュアなIPsecトンネルを確立し、暗号化されたトラフィックフローと一元化されたセキュリティを確実に適用できるようになります。

    この統合では、スタティックルーティングIPsecトンネルを使用します。Meraki MXは、Cisco Secure AccessへのプライマリおよびセカンダリIPSecトンネルを確立し、トンネル間の自動フェールオーバーを実行するために組み込みのアップリンクヘルスチェックを活用します。これにより、復元力のあるハイアベイラビリティ設定がブランチ接続に提供されます。

    この導入の主な要素は次のとおりです。

    • Cisco Secure Accessに対する非Meraki VPNピアとして機能するMeraki MX
    • アベイラビリティを決定するヘルスチェックを使用して静的に設定されたプライマリおよびセカンダリトンネル
    • プライベートアクセスは、SPA（セキュアプライベートアクセス）を介した内部アプリケーションへのセキュアなアクセスをサポートします。インターネットアクセスは、クラウドでポリシーを適用することで、トラフィックがインターネットベースのリソースに到達できるようにします。
    • ヘルスチェックIPの柔軟性に関するMerakiの制限により、プライベートアクセスモードでは1つのトンネルグループのみがサポートされます。複数のMeraki MXデバイスをプライベートアクセスのセキュアアクセスに接続する必要がある場合は、BGPを使用してダイナミックルーティングを行うか、またはスタティックトンネルを設定する必要があります。これにより、1つのネットワークトンネルグループのみがヘルスチェックとハイアベイラビリティをサポートできることがわかります。追加のトンネルは、ヘルスモニタリングや冗長性なしで動作します。

    設定

    セキュアアクセスでのVPNの設定

    Secure Accessの管理パネルに移動します。

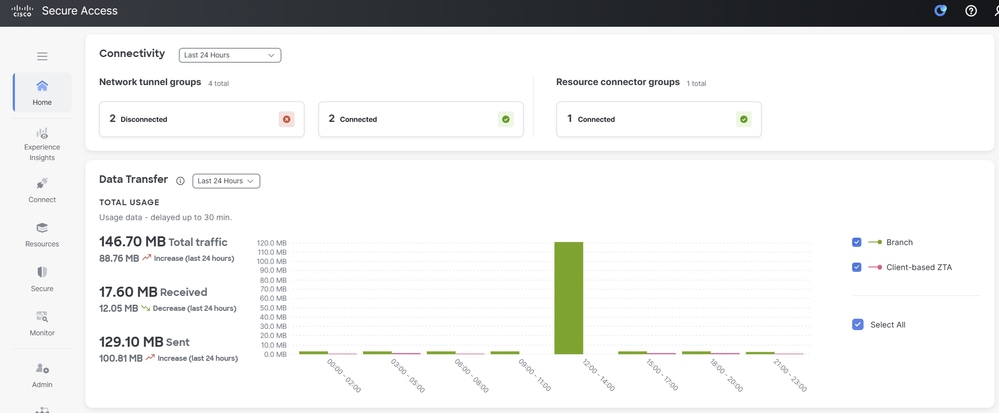

    Cisco Secure Access - Dashboard

    • クリック Connect > Network Connections

    Cisco Secure Access - Network Connections

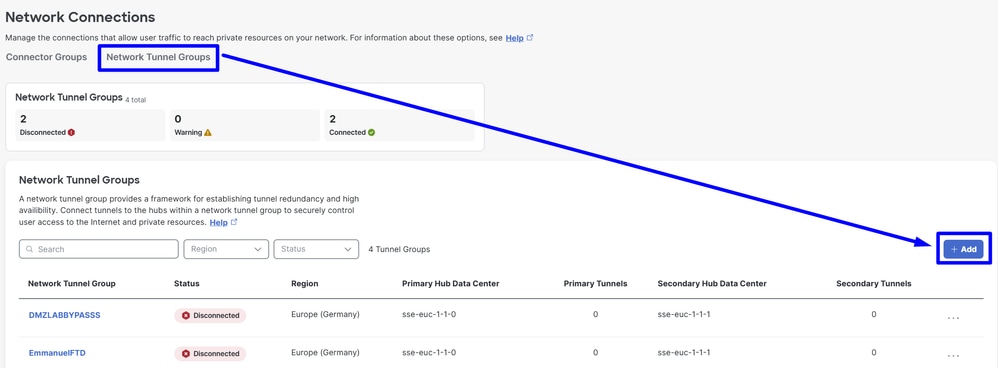

    • 「Network Tunnel Groups」で、 + Add

    Secure Access - NTG

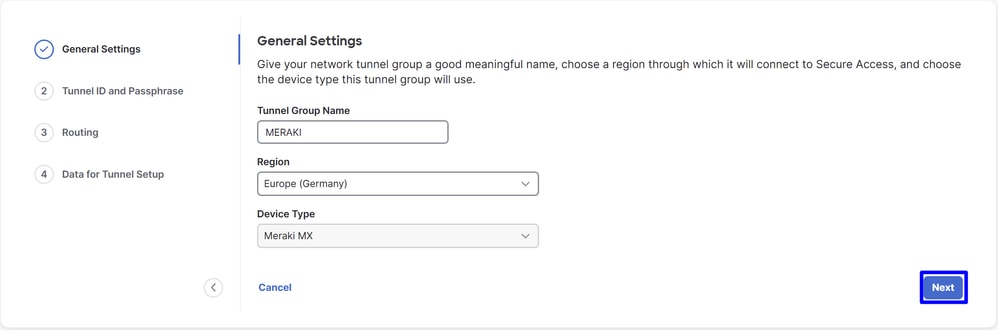

    • Tunnel Group Name、Regionの設定Device Type
    • [保存（ Next

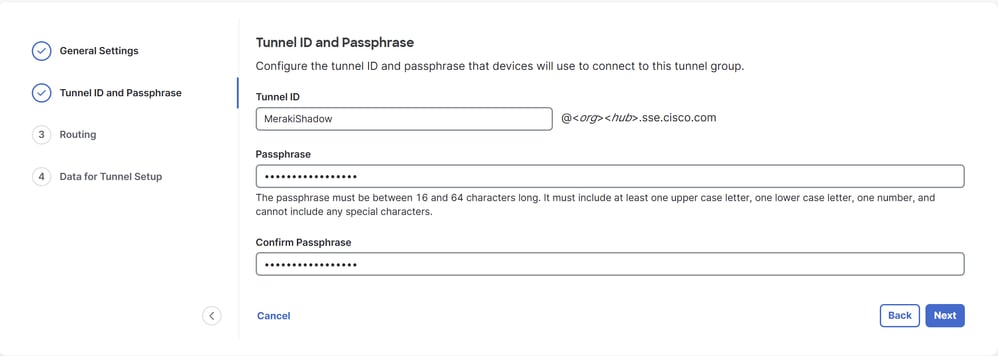

    Secure Access - NTG 2

    • Tunnel ID Formatコマンドと Passphrase
    • [保存（Next

    Secure Access - NTG 3

    • ネットワークに設定したIPアドレス範囲またはホストを設定し、トラフィックをセキュアアクセス経由で送信し、セキュアアクセスからMeraki MXへのリターントラフィックを許可するMeraki監視プローブIP 192.0.2.3/32を含めることを確認します。
    • [保存（Save

    Secure Access - NTG 4

    caution-icon

    注意：必ずモニタリングプローブIP(192.0.2.3/32)を追加してください。そうしないと、Merakiデバイスで、トラフィックをインターネット、VPNプール、およびZTNAで使用されるCGNAT範囲100.64.0.0/10にルーティングする際に、トラフィックの問題が発生する可能性があります。

    • トンネルに関する情報が表示されるSaveをクリックした後、次の手順のためにその情報を保存してください。 Configure the tunnel on Meraki MX.

    セキュアアクセスVPNの設定

    トンネルの設定をメモ帳にコピーします。この情報を使用して、Meraki Non-Meraki VPN Peersの設定を完了します。

    Secure Access - NTG Created

    Meraki MXでのVPNの設定

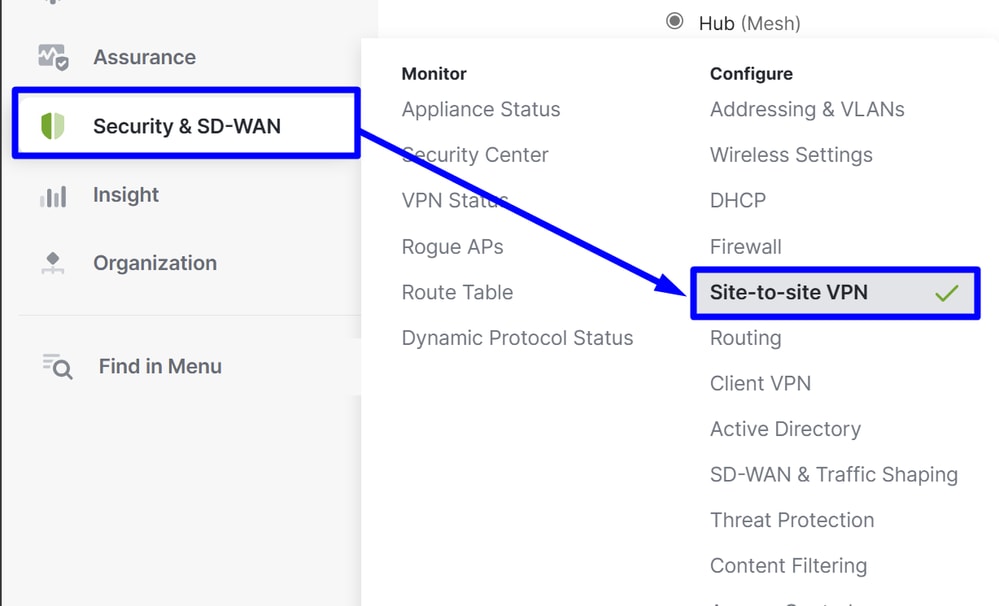

    Meraki MXに移動して、Security & SD-WANをクリックします。 Site-to-site VPN

    MERAKI MX - S2S

    サイト間 VPN

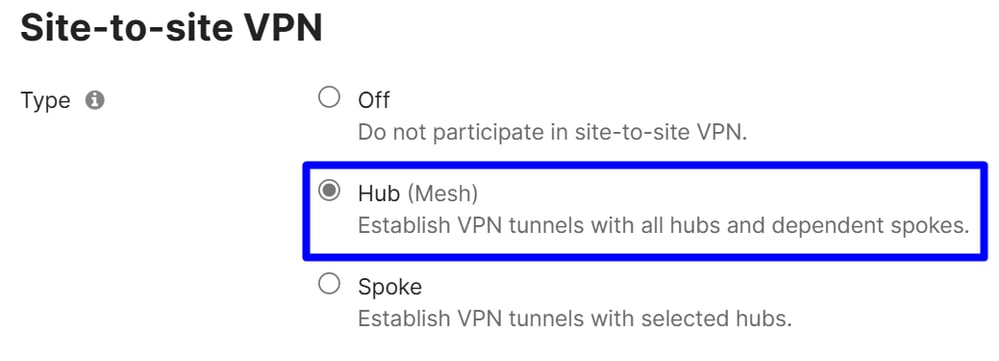

    選択 Hub.

    MERAKI MX - HUB

    VPNの設定

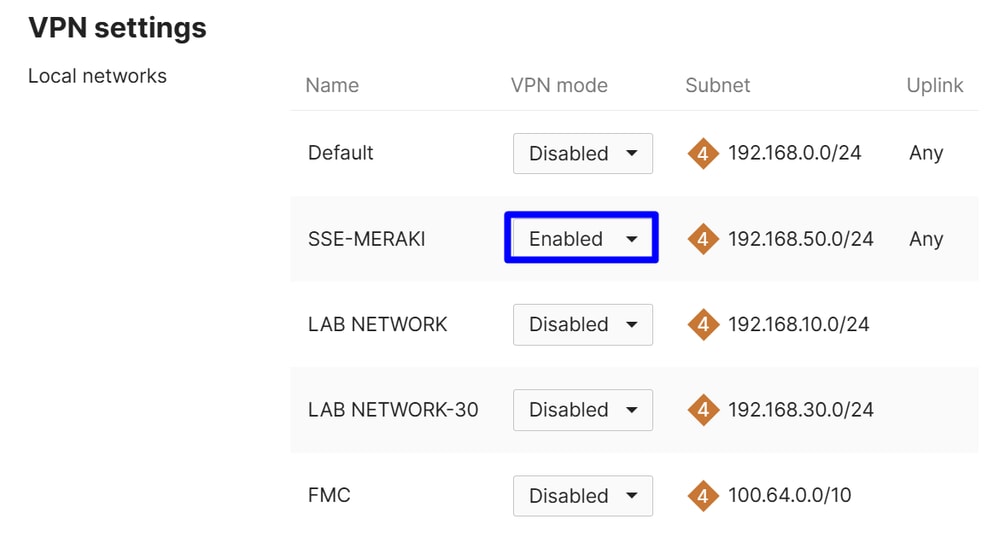

    トラフィックをセキュアアクセスに送信するために選択したネットワークを選択します。

    MERAKI MX - VPN Networks

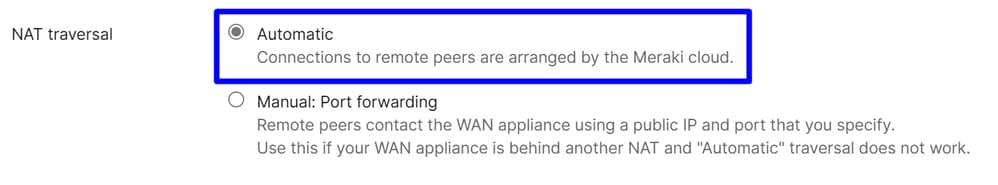

    NAT Traversalで選択

    MERAKI MX - VPN Networks - NAT T

    Meraki以外のVPNピア

    セキュアアクセスへのトラフィックをルーティングするためにMerakiが使用するヘルスチェックを設定する必要があります。

    クリック Configure Health Checks

    • クリック +Add health Check

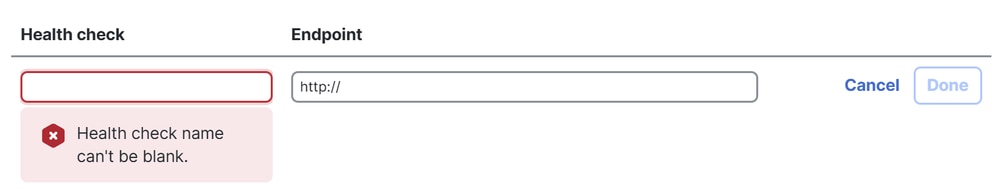

    MERAKI MX - Health Checks

    • Health Check：テストの名前を設定します
    • Endpoint:Secure Accessが推奨するものを使用してください。 http://service.sig.umbrella.com
    note-icon

    注：このドメインは、セキュアアクセスまたはUmbrellaを使用したサイト間トンネル経由でアクセスされた場合にのみ応答します。これらのトンネル外部からのアクセス試行は失敗します。

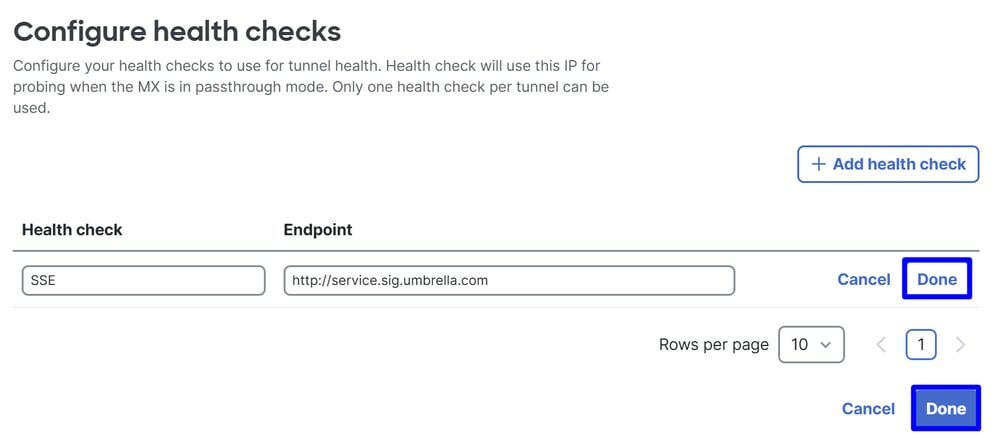

    次に、「Done」を2回クリックして完了します。

    MERAKI MX - Health Checks 2

    これでヘルスチェックが設定され、 Peer:

    プライマリトンネルの設定

    • クリック+Add a peer

    MERAKI MX - VPN Configuration

    • VPNピアの追加
      • Name：アクセスを保護するためのVPNの名前を設定します。
      • IKE version:IKEv2を選択します
    • ピア
      • パブリックIPまたはホスト名：セキュアアクセスVPN設定の手順で、セキュアアクセスで指定されたPrimary Datacenter IPを設定します。
      • ローカルID：ステップ「セキュアアクセスVPNの設定」のセキュアアクセスで指定されたPrimary Tunnel IDを設定します。
      • リモートID：該当なし
      • 共有秘密：手順「セキュアアクセスVPNの設定」のセキュアアクセスで指定された「Passphrase」を設定します
      • ルーティング：スタティックを選択
      • プライベートサブネット：インターネットアクセスとプライベートアクセスの両方を設定する場合は、宛先として0.0.0.0/0を使用します。そのVPNトンネルに対してプライベートアクセスのみを設定する場合は、宛先ネットワークとしてRemote Access VPN IP PoolとCGNAT範囲100.64.0.0/10を指定します
      • 可用性:Merakiデバイスが1台のみの場合は、All Networksを選択できます。複数のデバイスがある場合は、トンネルを設定する特定のMerakiネットワークのみを選択してください。
    • トンネルモニタリング
      • ヘルスチェック：以前に設定したヘルスチェックを使用して、トンネルの可用性を監視します
      • インターネットへの直接フェールオーバー：このオプションをイネーブルにして、Tunnel 1とTunnel 2の両方のヘルスチェックに失敗した場合、インターネットアクセスの喪失を防ぐためにトラフィックがWANインターフェイスにリダイレクトされます。
    note-icon

    ヘルスチェック機能:Tunnel 1が監視されていて、そのヘルスチェックが失敗した場合、トラフィックは自動的にTunnel 2にフェールオーバーします。Tunnel 2でも障害が発生し、Failover directly to Internetオプションが有効になっている場合、トラフィックはMerakiデバイスのWANインターフェイス経由でルーティングされます。

    • IPSec ポリシー
      • プリセット：選択 Umbrella

    次に、Saveをクリックします。

    セカンダリトンネルの設定

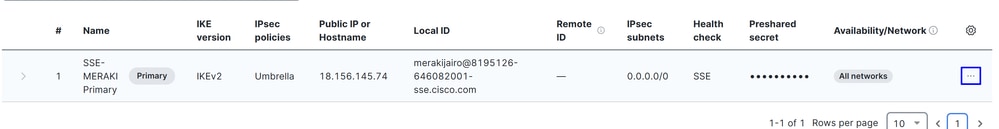

    セカンダリトンネルを設定するには、プライマリトンネルのオプションメニューをクリックします。

    • 3つのドットをクリックします。

    MERAKI MX - VPN Configuration 2

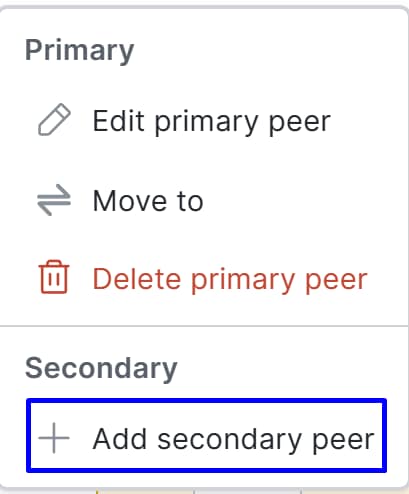

    • クリック + Add Secondary peer

    MERAKI MX - Tunnel 2

    • クリックInherit primary peer configurations

    MERAKI MX - Secondary Peer Inherit

    その後、一部のフィールドが自動的に入力されます。これらを確認し、必要な変更を行い、残りを手動で完了します。

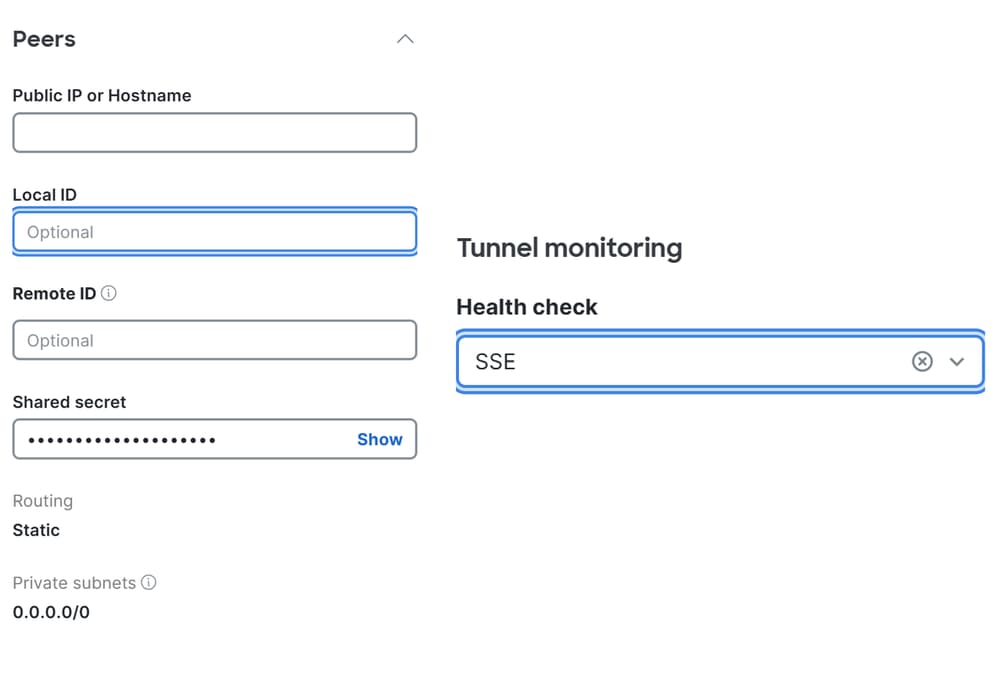

    MERAKI MX - SSE Health Checks Tunnel

    その後、Saveをクリックすると、次のアラートが表示されます。

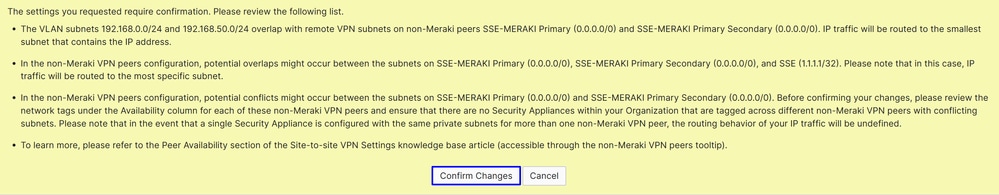

    MERAKI MX - Alert

    クリックするだけで問題ありません Confirm Changes.

    トラフィックステアリングの設定（トンネルトラフィックバイパス）

    この機能では、SD-WANバイパス設定でドメインまたはIPアドレスを定義することで、トンネルからの特定のトラフィックをバイパスできます。

    • Security & SD-WANに移動します。 SD-WAN & Traffic Shaping

    MERAKI MX - Traffic Shaping

    • 「Local Internet Breakout」セクションまでスクロールダウンして、 Add+

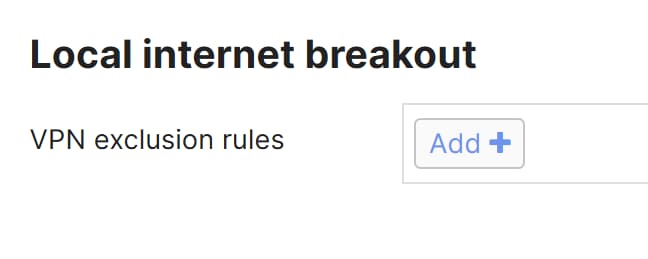

    MERAKI MX - Local Internet Breakout

    次に、Custom ExpressionsまたはMajor Applicationsに基づいてバイパスを作成します。

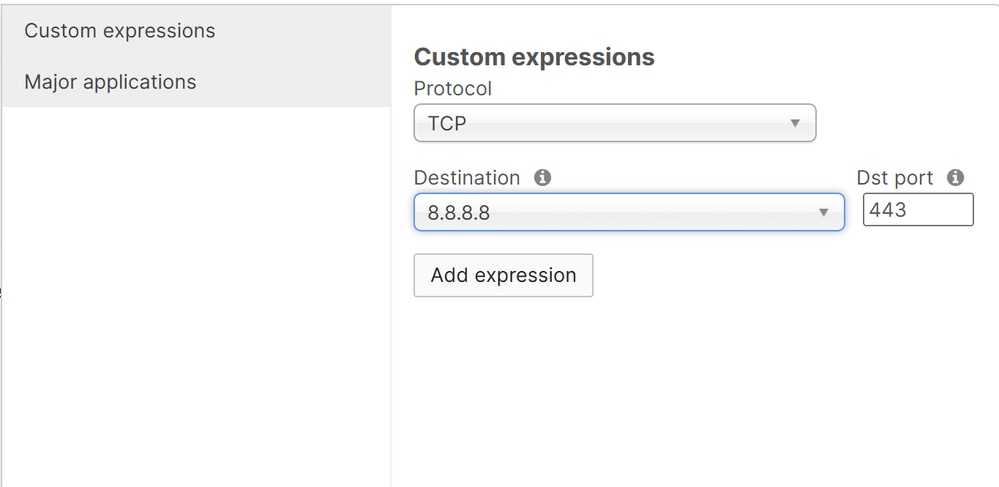

    Custom Expressions - Protocol

    MERAKI MX - Local Internet Breakout TCP

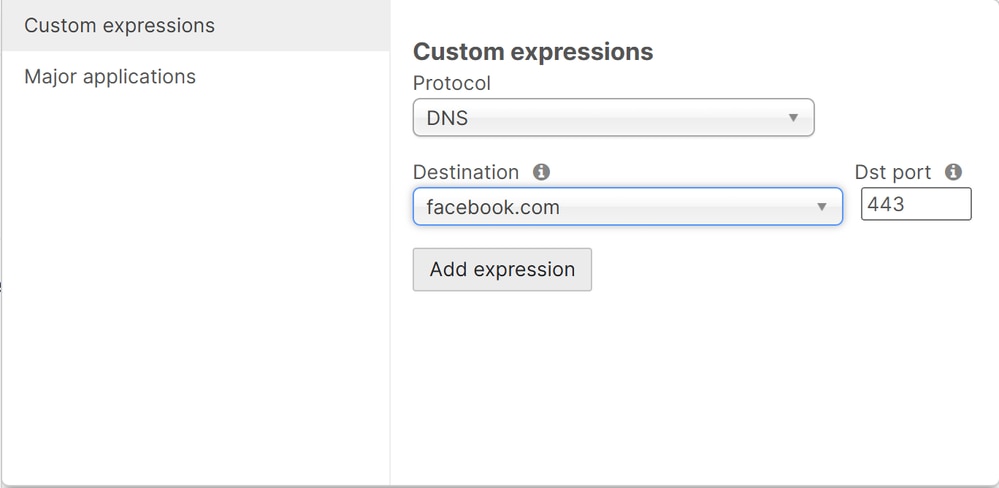

    Custom Expressions - DNS

    MERAKI MX - Local Internet Breakout DNS

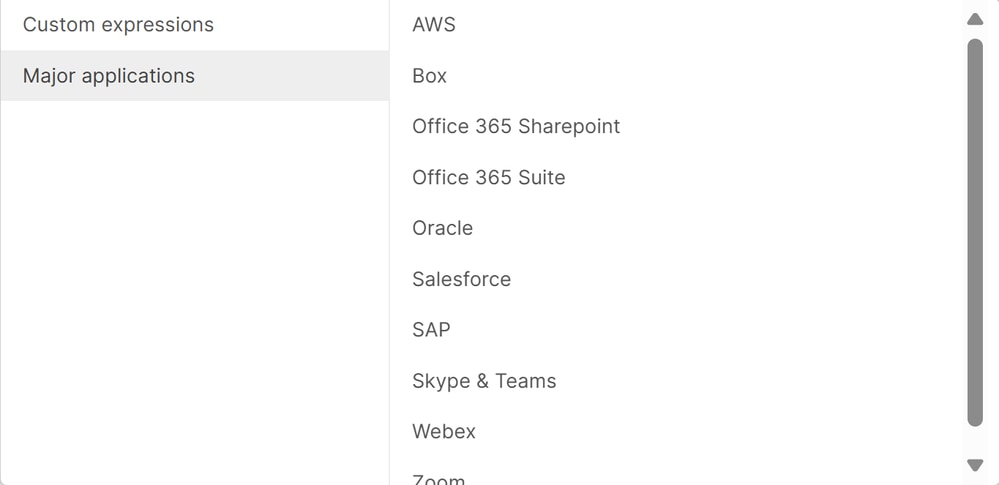

    Major Applications

    MERAKI MX - Local Internet Breakout Applications

    詳細については、「VPN除外ルールの設定（IP/ポート/DNS/アプリケーション）」を参照してください。

    確認

    トンネルがアップしているかどうかを確認するには、次の場所でステータスを確認します。

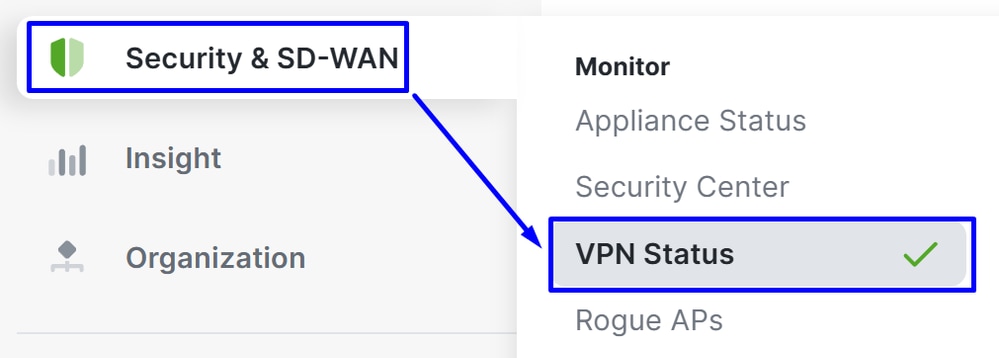

    • MerakiダッシュボードでSecurity & SD-WAN > VPN Statusをクリックします。

    MERAKI MX - VPN Status

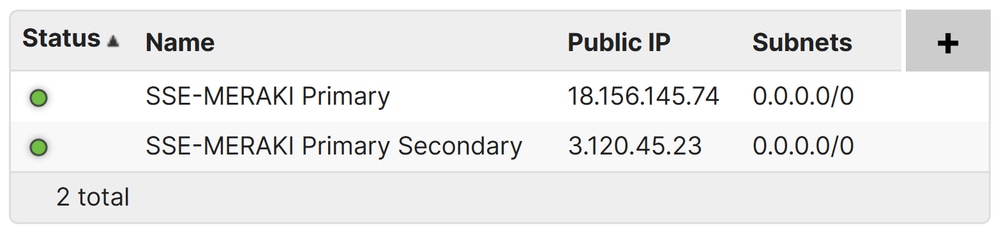

    • クリック Non-Meraki peers:

    MERAKI MX - Primary Secondary Status

    プライマリとセカンダリの両方のVPNステータスが緑色で表示されている場合は、トンネルがアップ状態でアクティブであることを意味します。

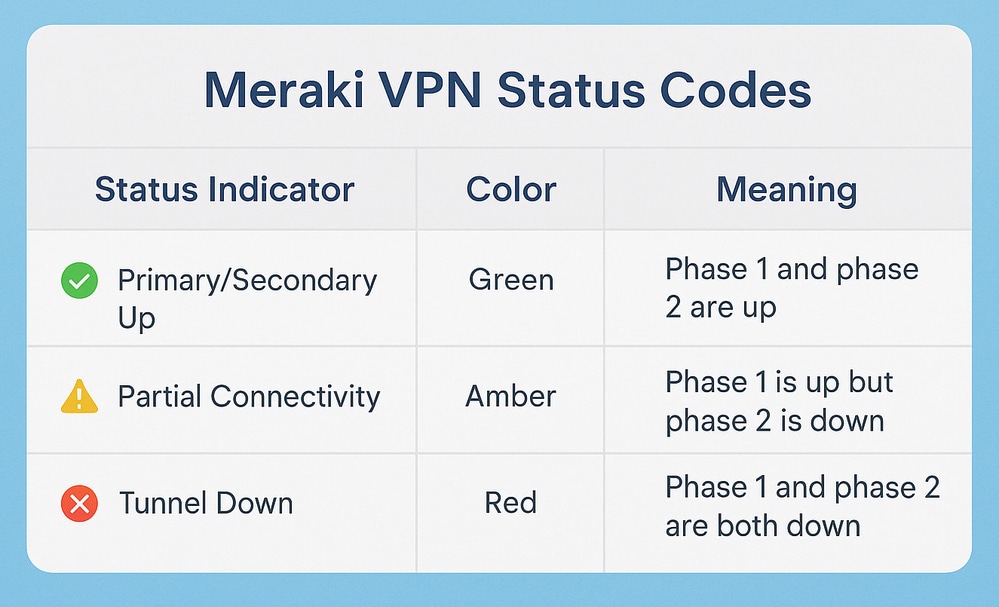

    MERAKI MX - VPN Status Codes

    トラブルシュート

    ヘルスチェックの確認

    VPNのMerakiヘルスチェックが正しく機能しているかどうかを確認するには、次の場所に移動します。

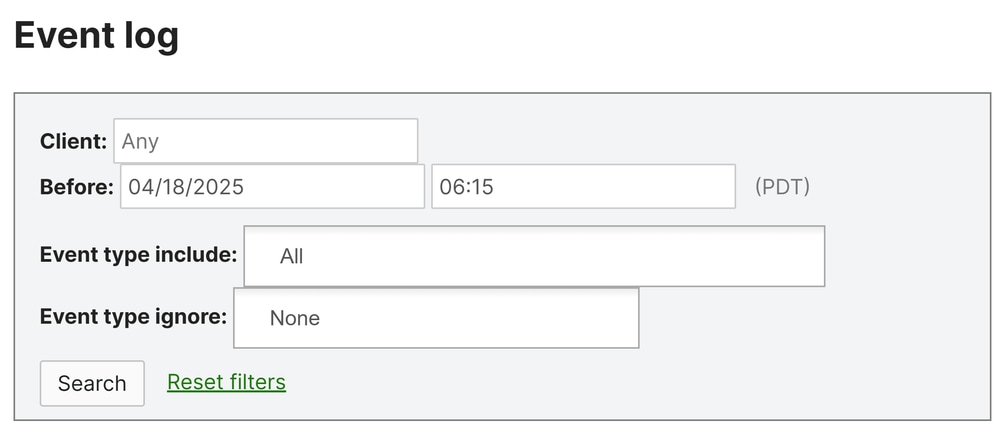

    • をクリックします Assurance。 Event Log

    MERAKI MX - VPN Event Logs Health Checks

    Event Type Includeで、次のいずれかを選択します。 Non-Meraki VPN Healthcheck

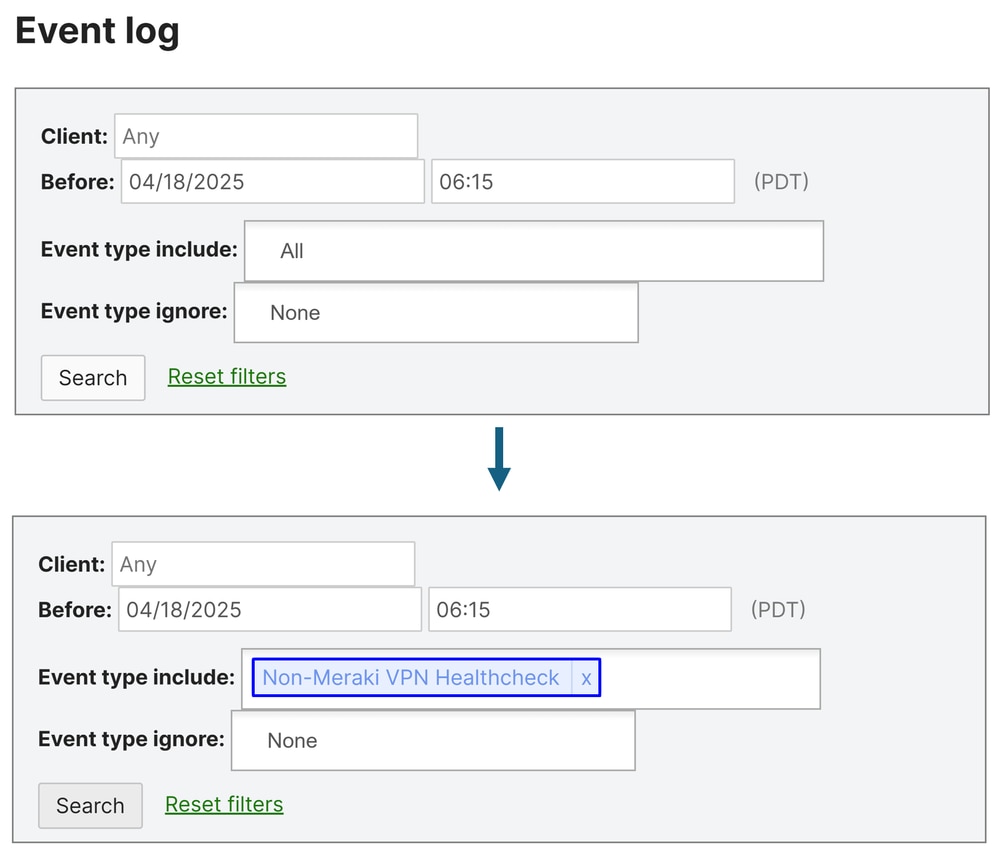

    MERAKI MX - VPN Event Logs Health Checks 2

    Cisco Secure Accessへのプライマリトンネルがアクティブな場合、セカンダリトンネルを経由して到達するパケットは、一貫したルーティングパスを維持するためにドロップされます。

    セカンダリトンネルはスタンバイ状態のままであり、ヘルスチェックメカニズムによって決定されたとおり、Meraki側から、またはセキュアアクセス内のいずれかでプライマリトンネルで障害が発生した場合にのみ使用されます。

    MERAKI MX - VPN Event Logs Health Checks 3

    • プライマリトンネルのヘルスチェックでは、ステータスがupと表示されます。これは、トラフィックが現在通過しており、アクティブに転送されていることを意味します。
    • セカンダリトンネルのヘルスチェックでは、ステータスが「down」と表示されます。これは、トンネルが使用不可能だからではなく、プライマリが正常でアクティブに使用されているためです。トラフィックがTunnel 1を通過することだけが許可され、セカンダリトンネルのヘルスチェックが失敗するため、この動作が期待されます。
