セキュアファイアウォールとハイアベイラビリティを使用したセキュアアクセスの設定

はじめに

このドキュメントでは、ハイアベイラビリティを備えたセキュアファイアウォールを使用してセキュアアクセスを設定する方法について説明します。

前提条件

• ユーザプロビジョニングの設定
• ZTNA SSO認証設定
• リモートアクセスVPNセキュアアクセスの設定

要件

次の項目に関する知識があることが推奨されます。

• Firepower Management Center 7.2
• Firepower Threat Defense(FTD)7.2
• セキュアなアクセス
• Cisco Secure Client:VPN（トンネルモード）
• Cisco Secureクライアント – ZTNA
• クライアントレスZTNA

使用するコンポーネント

このドキュメントの情報は、次のハードウェアに基づくものです。

• Firepower Management Center 7.2
• Firepower Threat Defense(FTD)7.2
• セキュアなアクセス
• Cisco Secure Client:VPN（トンネルモード）
• Cisco Secureクライアント – ZTNA

このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、クリアな（デフォルト）設定で作業を開始しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。

背景説明

シスコは、プライベートアプリケーション（オンプレミスとクラウドベースの両方）を保護し、アクセスを提供するセキュアなアクセスを設計しました。また、ネットワークからインターネットへの接続も保護します。これは、複数のセキュリティ方式とレイヤの実装によって実現されます。すべての目的は、クラウド経由でアクセスする情報を保持することです。

ネットワーク図

設定

セキュアアクセスでのVPNの設定

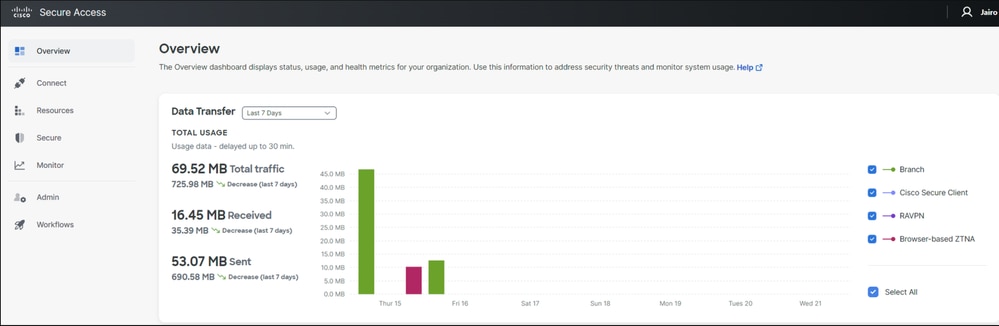

Secure Accessの管理パネルに移動します。

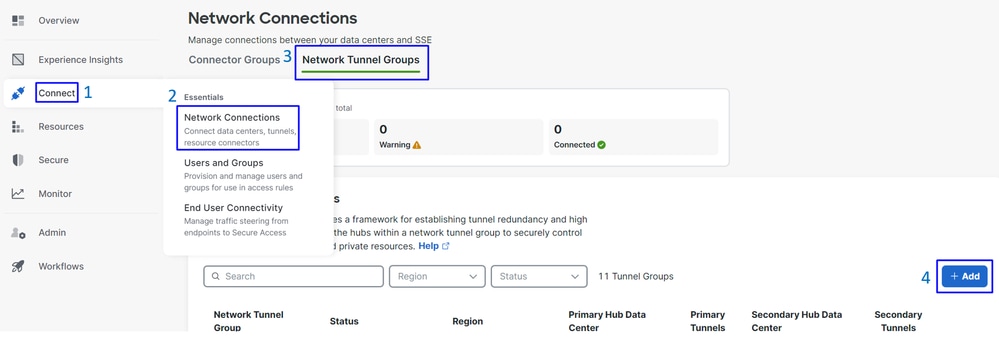

• クリック Connect > Network Connections

• 「Network Tunnel Groups」で、 + Add

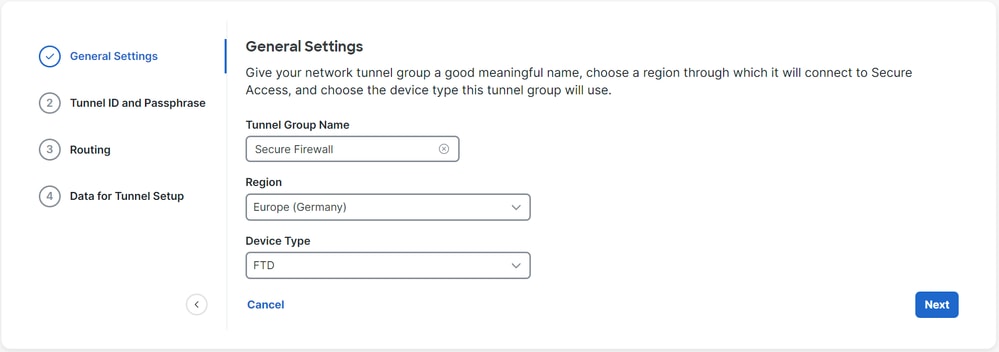

• Tunnel Group Name、Regionの設定Device Type
• [保存（ Next

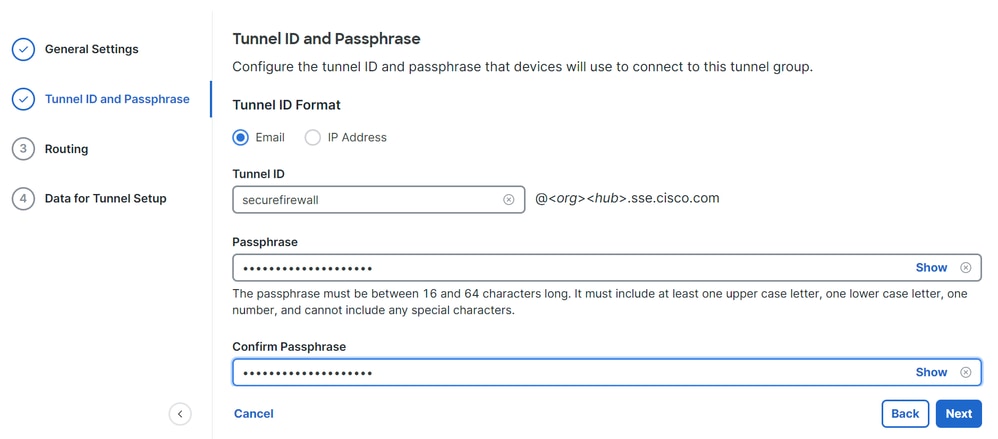

• Tunnel ID Formatコマンドと Passphrase
• [保存（Next

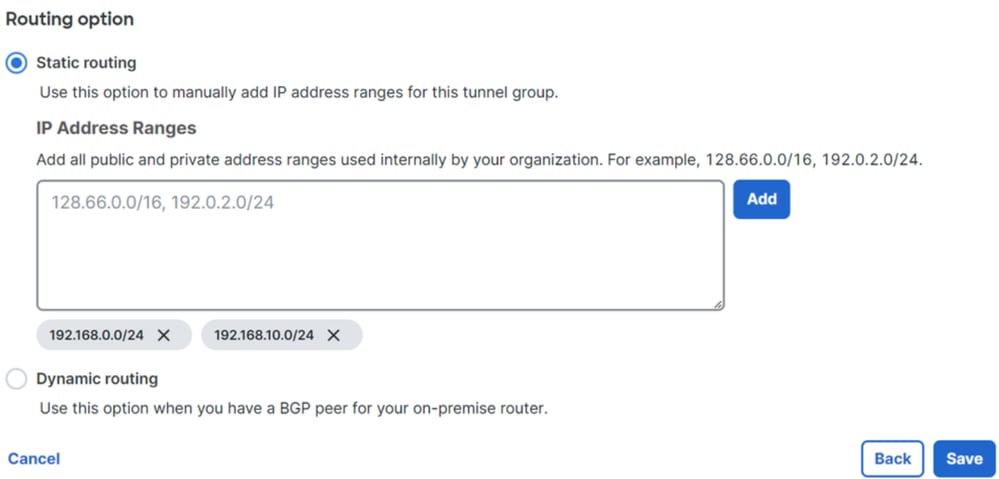

• ネットワーク上で設定したIPアドレス範囲またはホストを設定し、トラフィックをセキュアアクセス経由で通過させる
• [保存（Save

トンネルに関する情報が表示されるSaveをクリックした後、次の手順のためにその情報を保存してください。 Configure the tunnel on Secure Firewall.

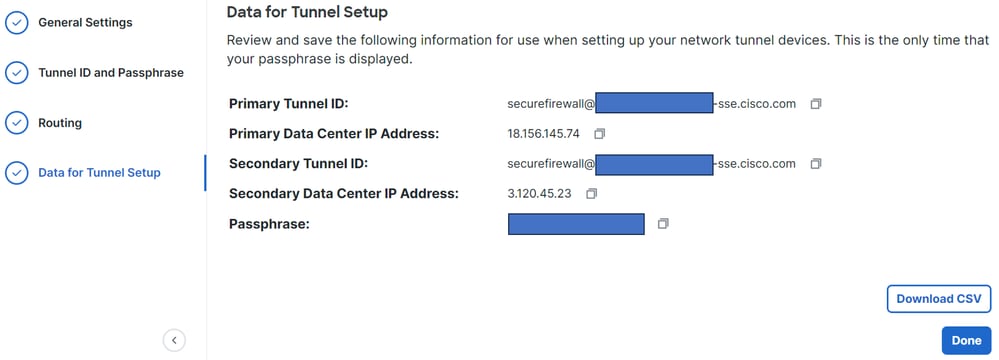

トンネルセットアップのデータ

セキュアファイアウォールでのトンネルの設定

トンネルインターフェイスの設定

このシナリオでは、この目標を達成するために、セキュアファイアウォールで仮想トンネルインターフェイス(VTI)設定を使用します。この例では、ISPが2つ存在し、いずれかのISPで障害が発生した場合にHAが必要です。

注：1.両方のトンネルを起動できるようにするには Primary or Secondary Datacenter IP、にスタティックルートを追加または割り当てる必要があります。

注:2.インターフェイス間でECMPを設定している場合、Primary or Secondary Datacenter IPへのスタティックルートを作成して両方のトンネルを有効にする必要はありません。

シナリオに基づいて、PrimaryWANとSecondaryWANを使用します。これらは、VTIインターフェイスを作成するために使用する必要があります。

Firepower Management Center > Devicesに移動します。

• FTDを選択します
• 選択 Interfaces

• クリック Add Interfaces > Virtual Tunnel Interface

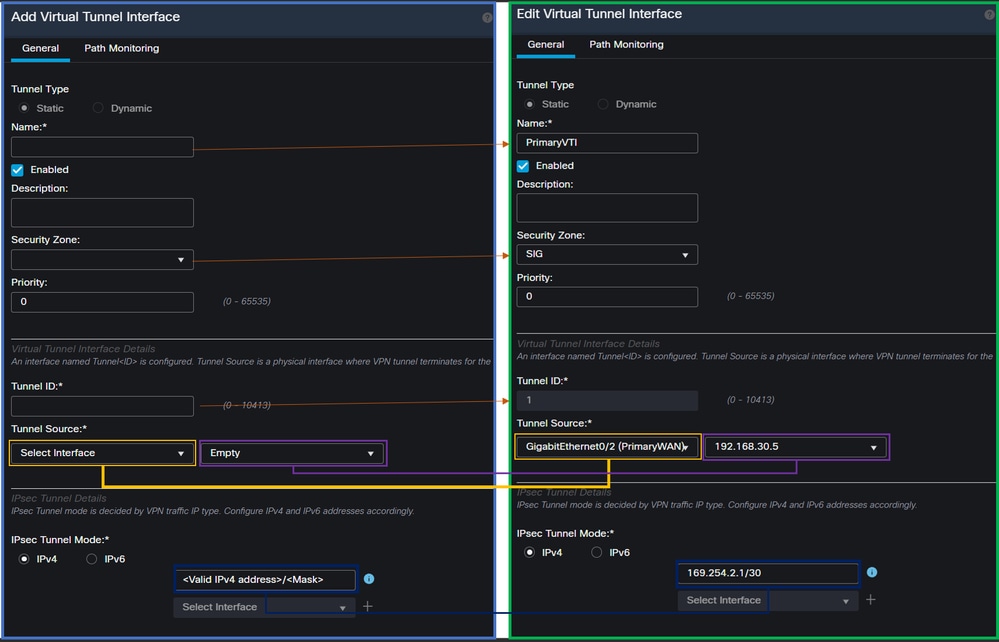

• 次の情報に基づいてインターフェイスを設定します

• Name ：インターフェイスを参照する名前を PrimaryWAN interface
• Security Zone ：別のSecurity Zoneを再利用できますが、Secure Accessトラフィック用に新しく作成する方が適切です
• Tunnel ID ：トンネルIDの番号を追加します
• Tunnel Source :PrimaryWAN interfaceを選択し、インターフェイスのプライベートまたはパブリックIPを選択します
• IPsec Tunnel Mode :IPv4を選択し、ネットワーク内のルーティング不能IPをマスク30で設定します。

注:VTIインターフェイスには、ルーティング不可能なIPを使用する必要があります。たとえば、2つのVTIインターフェイスがある場合、PrimaryVTIには169.254.2.1/30を、SecondaryVTIには169.254.3.1/30を使用できます。

その後、SecondaryWAN interfaceについても同じことを行う必要があり、VTIハイアベイラビリティ用にすべてが設定されているため、次の結果が得られます。

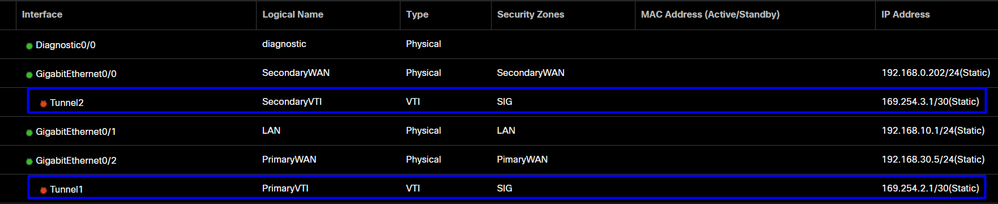

このシナリオでは、次のIPが使用されます。

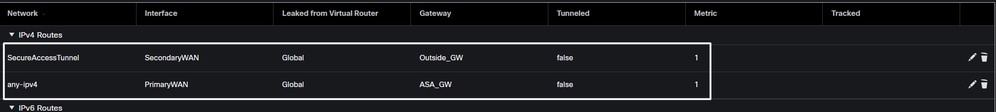

セカンダリインターフェイスのスタティックルートを設定する

SecondaryWAN interface のトラフィックがSecondary Datacenter IP Addressに到達できるようにするには、データセンターIPへのスタティックルートを設定する必要があります。ルーティングテーブルの先頭に追加するには、メトリック1で設定します。また、ホストとしてIPを指定します。

注意：これは、WANチャネル間にECMPを設定していない場合にのみ必要です。ECMPを設定している場合は、次のステップに進むことができます。

移動先：  Device > Device Management

• FTDデバイスをクリックします。
• クリック Routing
• 選択 Static Route > + Add Route

• Interface：セカンダリWANインターフェイスの選択
• Gateway：セカンダリWANゲートウェイを選択します。
• Selected Network：セカンダリデータセンターIPをホストとして追加します。この情報は、セキュアアクセスステップ「トンネルセットアップのデータ」でトンネルを設定するときに表示される情報から確認できます。
• Metric: 1を使用
• SaveOKをクリックして情報を保存し、展開します。

VTIモードでアクセスを保護するためのVPNの設定

VPNを設定するには、ファイアウォールに移動します。

• クリック Devices > Site to Site
• クリック + Site to Site VPN

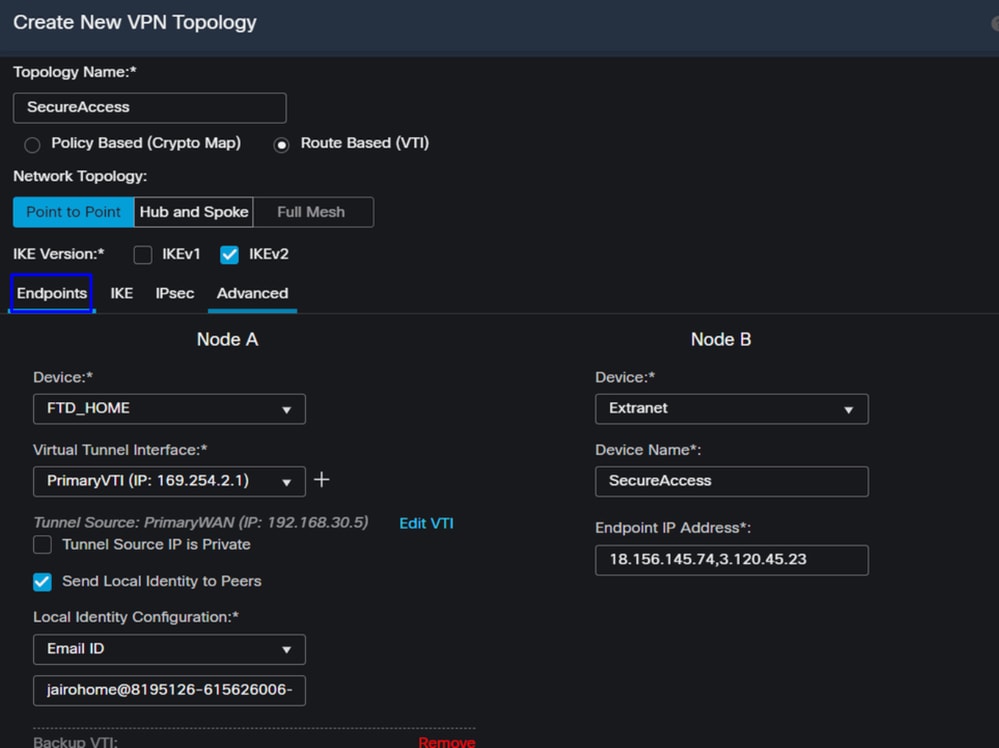

エンドポイントの設定

エンドポイントの手順を設定するには、手順「トンネルセットアップのデータ」で提供される情報を使用する必要があります。

• トポロジ名：セキュアアクセス統合に関連する名前を作成します。
• 選択 Routed Based (VTI)
• 選択 Point to Point
• IKE Version: IKEv2を選択します。

注:IKEv1は、セキュアアクセスとの統合ではサポートされていません。

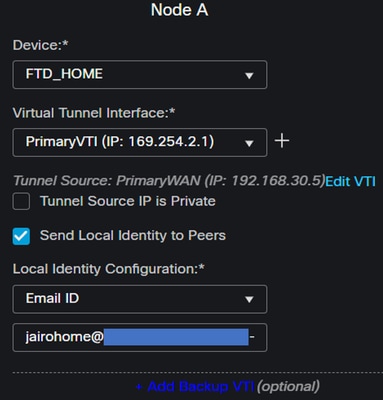

Node Aの下で、次のパラメータを設定する必要があります。

• Device:FTDデバイスを選択します
• Virtual Tunnel Interface:PrimaryWAN Interfaceに関連するVTIを選択します。
• チェックボックスをオンにする Send Local Identity to Peers
• Local Identity Configuration：電子メールIDを選択し、手順「トンネルのセットアップに関するデータ」の設定で指定したPrimary Tunnel IDに基づいて情報を入力します。

PrimaryVTIで情報を設定したら、+ Add Backup VTIをクリックします。

• Virtual Tunnel Interface:PrimaryWAN Interfaceに関連するVTIを選択します。
• チェックボックスをオンにする Send Local Identity to Peers
• Local Identity Configuration：電子メールIDを選択し、手順「トンネルのセットアップに関するデータ」の設定で指定したSecondary Tunnel IDに基づいて情報を入力します。

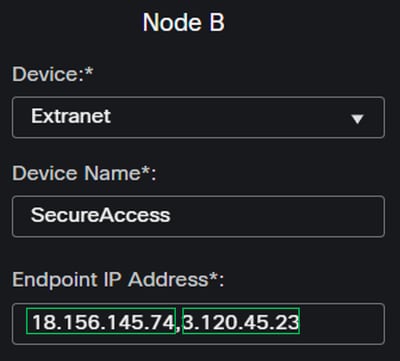

Node Bの下で、次のパラメータを設定する必要があります。

• Device:エクストラネット
• Device Name：セキュアアクセスを宛先として認識するための名前を選択します。
• Endpoint IP Address：プライマリとセカンダリの設定はプライマリDatacenter IP,Secondary Datacenter IPにする必要があります。この情報は、ステップ「トンネルセットアップのデータ」で確認できます。

その後、Endpointsの設定が完了したので、ステップ「IKEの設定」に進むことができます。

IKE の設定。

IKEパラメータを設定するには、IKEをクリックします。

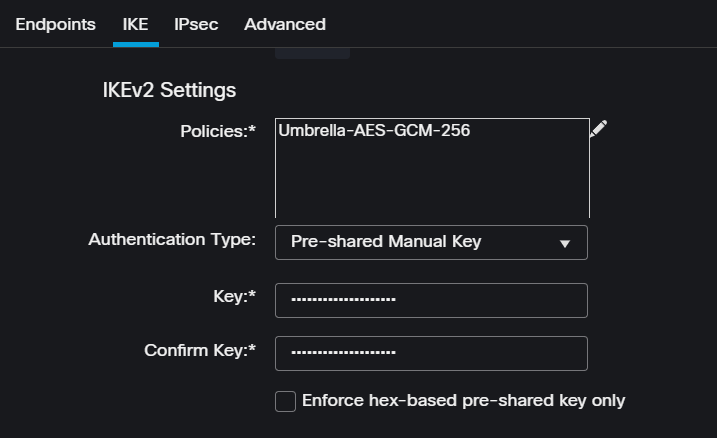

次IKE, のパラメータを設定する必要があります。

• Policies：デフォルトのUmbrella設定Umbrella-AES-GCM-256を使用することも、 Supported IKEv2 and IPSEC Parameters

• Authentication Type：事前共有手動キー
• KeyConfirm Key:Passphraseの情報は、ステップ「トンネル設定に関するデータ」にあります。

その後、IKEの設定が完了したので、ステップ「IPSECの設定」に進むことができます。

IPSec の設定

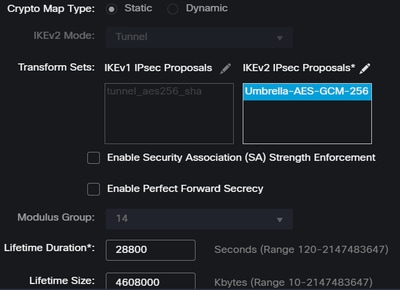

IPSECパラメータを設定するには、IPSECをクリックします。

次IPSEC, のパラメータを設定する必要があります。

• Policies：デフォルトのUmbrella設定Umbrella-AES-GCM-256を使用することも、 Supported IKEv2 and IPSEC Parameters

注:IPSECでは、これ以外は必要ありません。

その後、IPSECの設定が完了したので、高度な設定のステップに進むことができます。

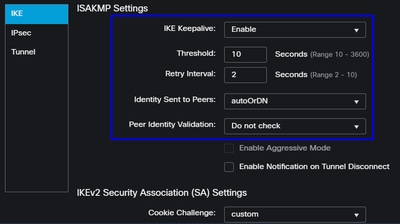

高度な設定

詳細パラメータを設定するには、[詳細]をクリックします。

次Advanced, のパラメータを設定する必要があります。

• IKE Keepalive:Enable
• Threshold:10
• Retry Interval:2
• Identity Sent to Peers: autoOrDN
• Peer Identity Validation：チェックしない

その後、SaveおよびDeployをクリックできます。

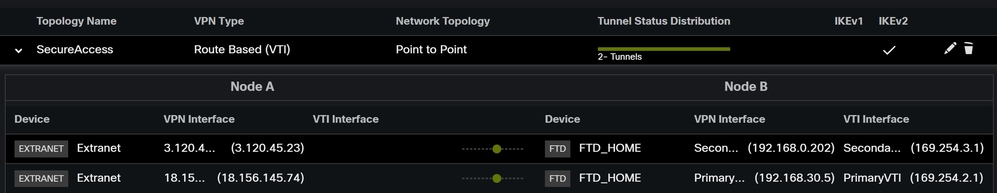

注：数分後に、両方のノードに対してVPNが確立されたことが表示されます。

その後、VPN to Secure Access in VTI Modeの設定が完了したので、ステップConfigure Policy Base Routingに進みます。

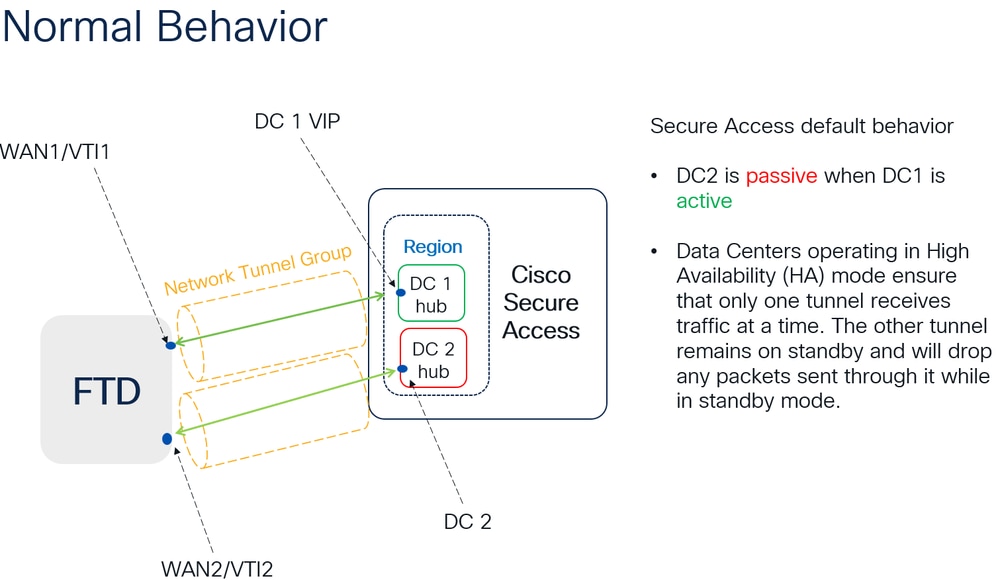

警告：セキュアアクセスへのトラフィックは、両方のトンネルが確立されている場合にプライマリトンネルにのみ転送されます。プライマリがダウンした場合は、セキュアアクセスによりトラフィックをセカンダリトンネル経由で転送できます。

注：セキュアアクセスサイトのフェールオーバーは、サポートされているIPSec値の『ユーザガイド』に記載されているDPD値に基づいています。

アクセスポリシーの設定シナリオ

定義されるアクセスポリシールールは、次の条件に基づいています。

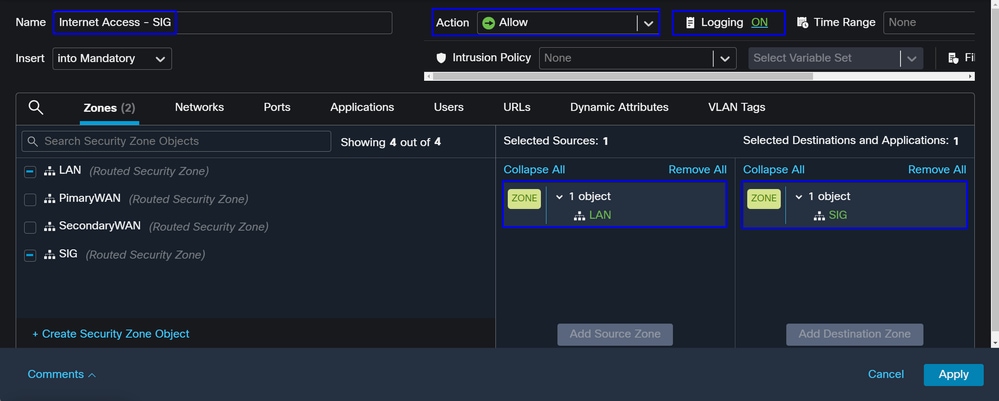

インターネットアクセスのシナリオ

ポリシーベースルーティングで設定するすべてのリソースにインターネットへのアクセスを提供するには、アクセスルールとセキュアアクセスのポリシーを設定する必要があります。このシナリオで実行する方法について説明します。

このルールは、インターネットへの「LAN」へのアクセスを提供し、この場合はインターネットが「SIG」になります。

RA-VPNシナリオ

RA-VPNユーザからのアクセスを提供するには、RA-VPNプールで割り当てた範囲に基づいてアクセスを設定する必要があります。

注:RA-VPNaaSポリシーを設定するには、Manage Virtual Private Networksを使用します。

VPNaaSのIPプールを確認するには、どうすればよいですか。

セキュアアクセスダッシュボードに移動します

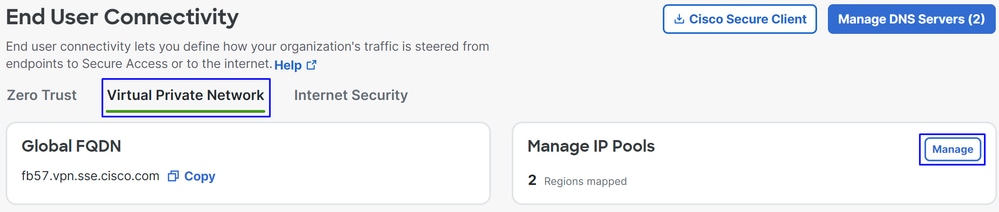

• クリック Connect > End User Connectivity
• クリック Virtual Private Network
• Manage IP Poolsの下にある Manage

• 下にプールがあります Endpoint IP Pools

• SIGでこの範囲を許可する必要がありますが、PBRで設定するACLでも範囲を追加する必要があります。

アクセスルールの設定

プライベートアプリケーションリソースにアクセスする機能でセキュアアクセスを使用するように設定しているだけの場合、アクセスルールは次のようになります。

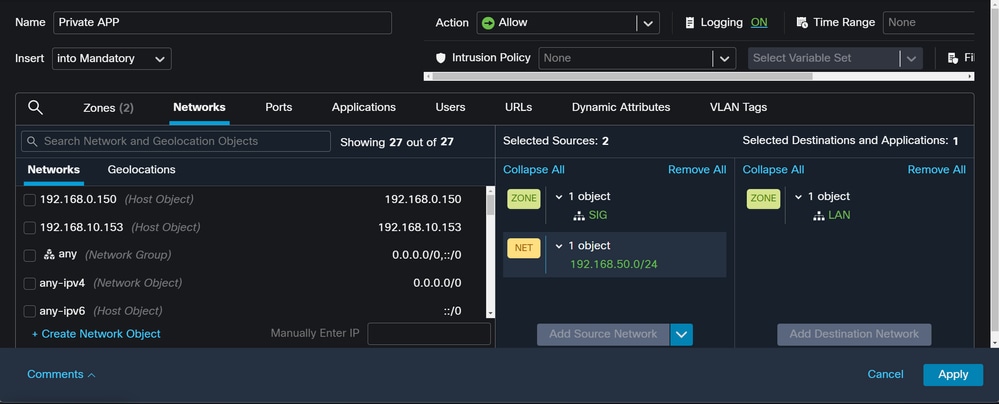

このルールは、RA-VPNプール192.168.50.0/24からLANへのトラフィックを許可します。必要に応じて、さらに多くのトラフィックを指定できます。

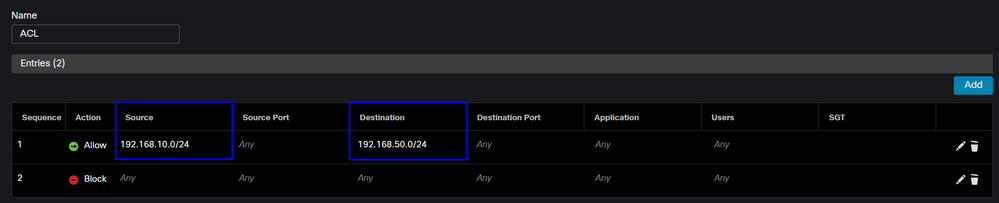

ACLの設定

SIGからLANへのルーティングトラフィックを許可するには、トラフィックをACLの下に追加して、PBRの下で機能させる必要があります。

CLAP-BAP ZTNAエスシナリオ

クライアントベースのZTAユーザまたはブラウザベースのZTAユーザからネットワークにアクセスできるように、CGNAT範囲100.64.0.0/10に基づいてネットワークを設定する必要があります。

アクセスルールの設定

プライベートアプリケーションリソースにアクセスする機能でセキュアアクセスを使用するように設定しているだけの場合、アクセスルールは次のようになります。

このルールは、ZTNA CGNAT範囲100.64.0.0/10からLANへのトラフィックを許可します。

ACLの設定

CGNATを使用するSIGからLANへのルーティングトラフィックを許可するには、ACLの下に追加して、PBRで機能するようにする必要があります。

ポリシーベースルーティングの設定

セキュアアクセスを通じて内部リソースとインターネットへのアクセスを提供するには、ポリシーベースルーティング(PBR)を介して、送信元から宛先へのトラフィックのルーティングを容易にするルートを作成する必要があります。

• 移動先：  Devices > Device Management

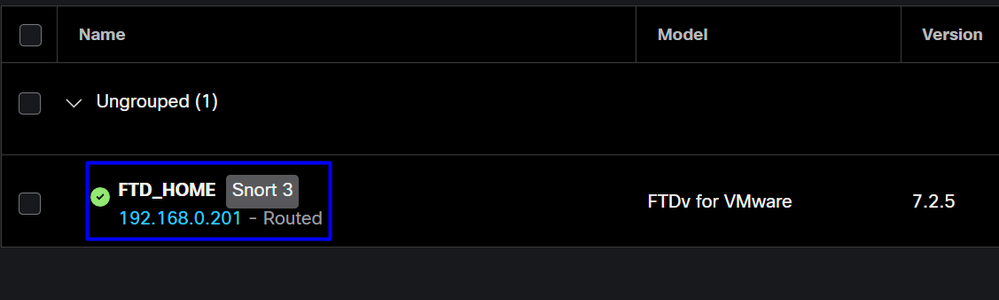

• ルートを作成するFTDデバイスを選択します

• クリック Routing
• 選択 Policy Base Routing
• [保存（ Add

このシナリオでは、トラフィックをセキュアアクセスにルーティングする送信元として、またはRA-VPNを使用したセキュアアクセスへのユーザ認証を提供する送信元として、またはネットワーク内部リソースへのクライアントベースまたはブラウザベースのZTAアクセスを提供する送信元として使用するすべてのインターフェイスを選択します。

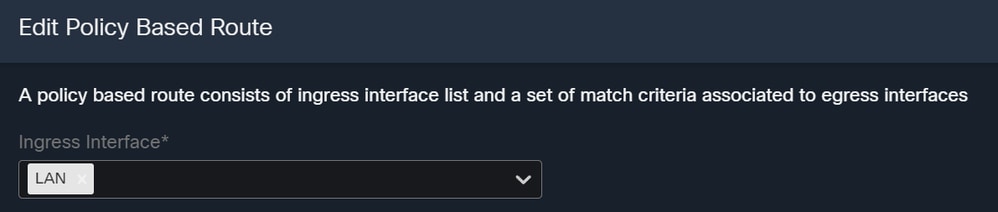

• Ingress Interfaceの下で、Secure Access経由でトラフィックを送信するすべてのインターフェイスを選択します。

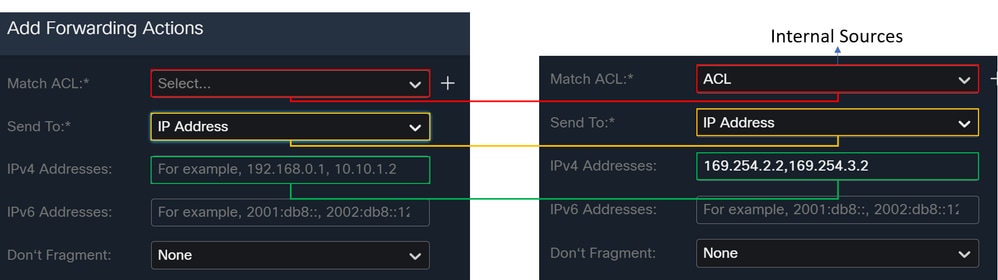

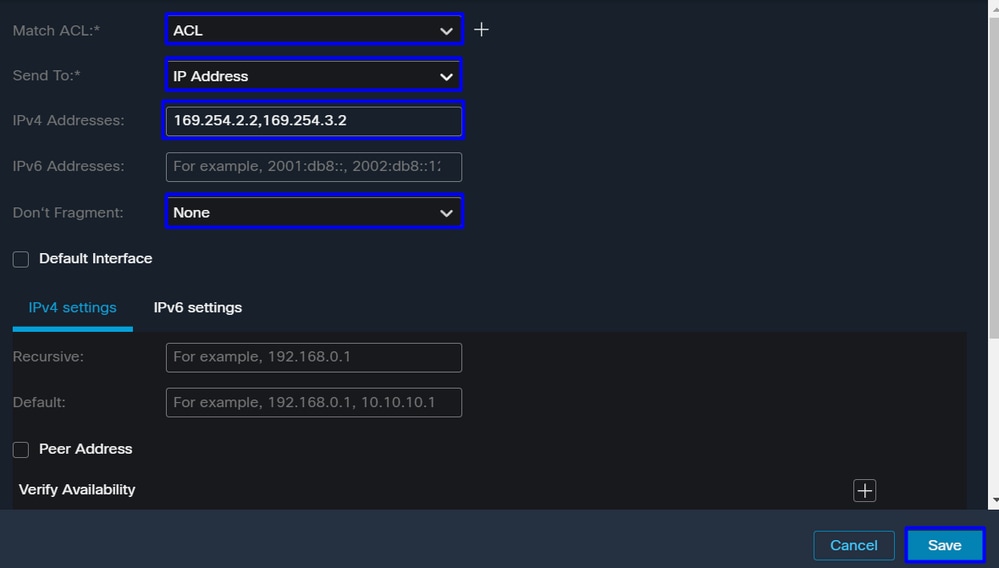

• Match Criteria and Egress Interfaceで次のパラメータを定義するには、Add:

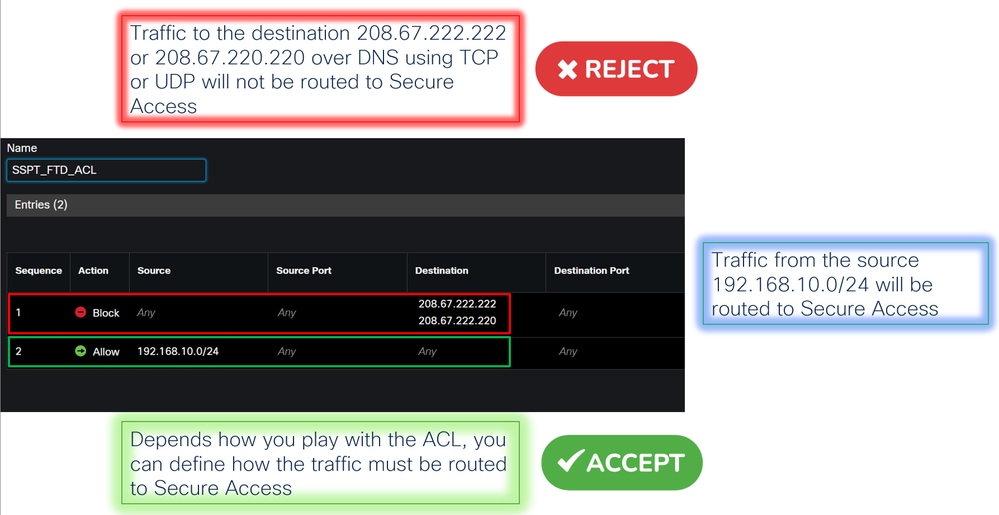

• Match ACL：このACLでは、セキュアアクセスにルーティングするすべてのものを設定します。

• Send To: IPアドレスの選択
• IPv4 Addresses：両方のVTIで設定されているマスク30の下で、次のIPを使用する必要があります。このステップの「VTI Interface Config

このように設定すると、次の結果が得られ、「Save」のクリックに進むことができます。

その後、再度設定する必要がSaveあり、次の方法で設定します。

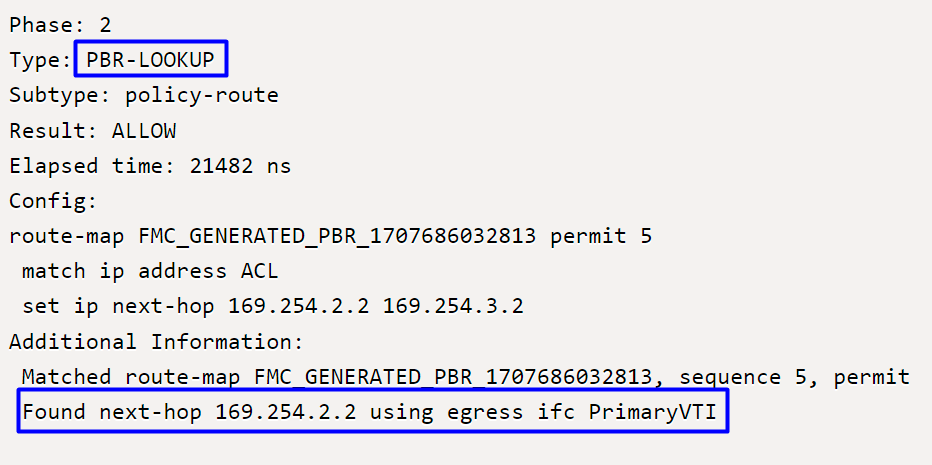

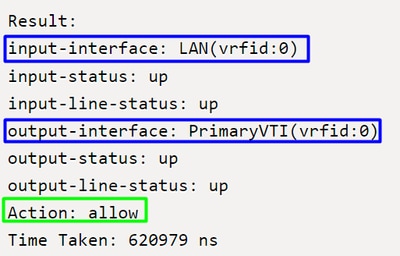

その後、展開すると、ACLで設定されたマシンのトラフィックがセキュアアクセスにルーティングされていることがわかります。

FMCの「Conexion Events」から：

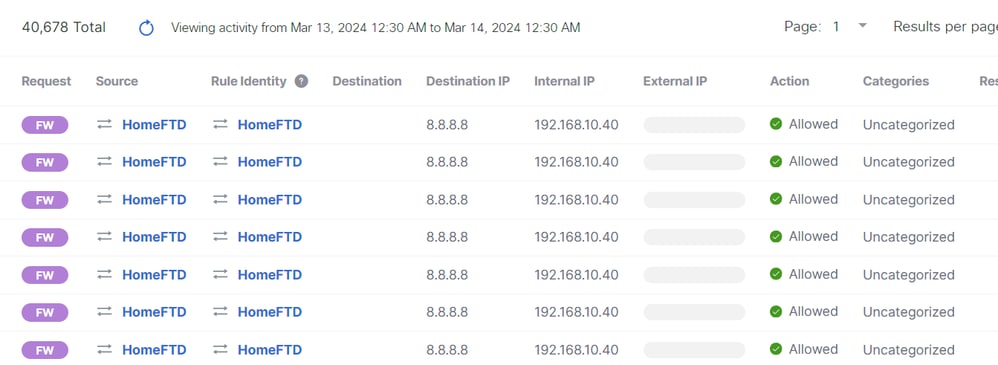

セキュアアクセスの「Activity Search」から：

注：デフォルトでは、デフォルトのセキュアアクセスポリシーでインターネットへのトラフィックが許可されます。プライベートアプリケーションへのアクセスを提供するには、プライベートリソースを作成し、それらをプライベートリソースアクセス用のアクセスポリシーに追加する必要があります。

セキュアアクセスでのインターネットアクセスポリシーの設定

インターネットアクセスのアクセスを設定するには、セキュアアクセスダッシュボードでポリシーを作成する必要があります。

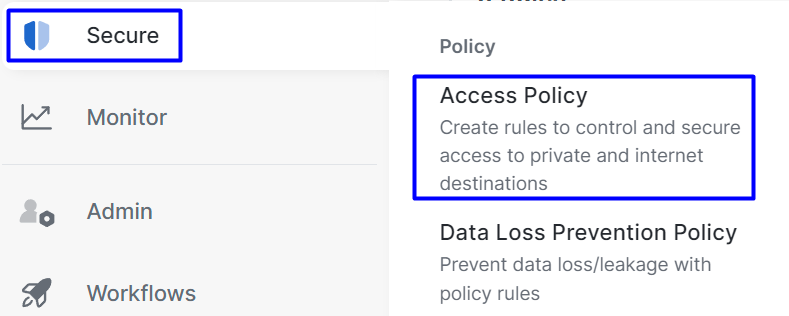

• クリック Secure > Access Policy

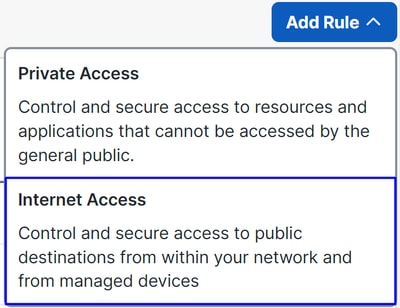

• クリック Add Rule > Internet Access

トンネルの送信元として送信元を指定でき、宛先には、ポリシーで設定する内容に応じて任意のものを選択できます。『Secure Access User Guide』を確認してください。

ZTNAおよびRA-VPNのプライベートリソースアクセスの設定

プライベートリソースへのアクセスを設定するには、最初にSecure Access Dashboardでリソースを作成する必要があります。

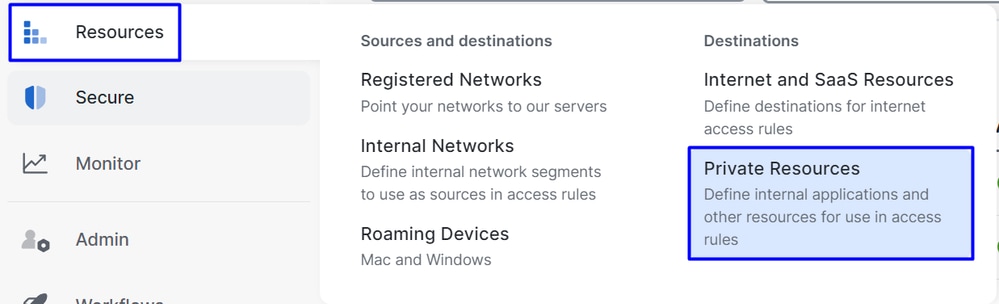

クリック Resources > Private Resources

• 次に、 ADD

設定の下に、次の設定セクションがあります。General, Communication with Secure Access Cloud and Endpoint Connection Methods。

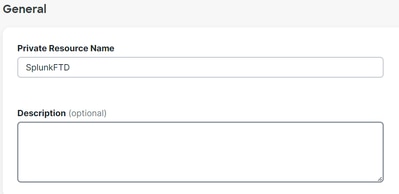

一般

• Private Resource Name ：ネットワークへのセキュアアクセスを通じてアクセスを提供するリソースの名前を作成します。

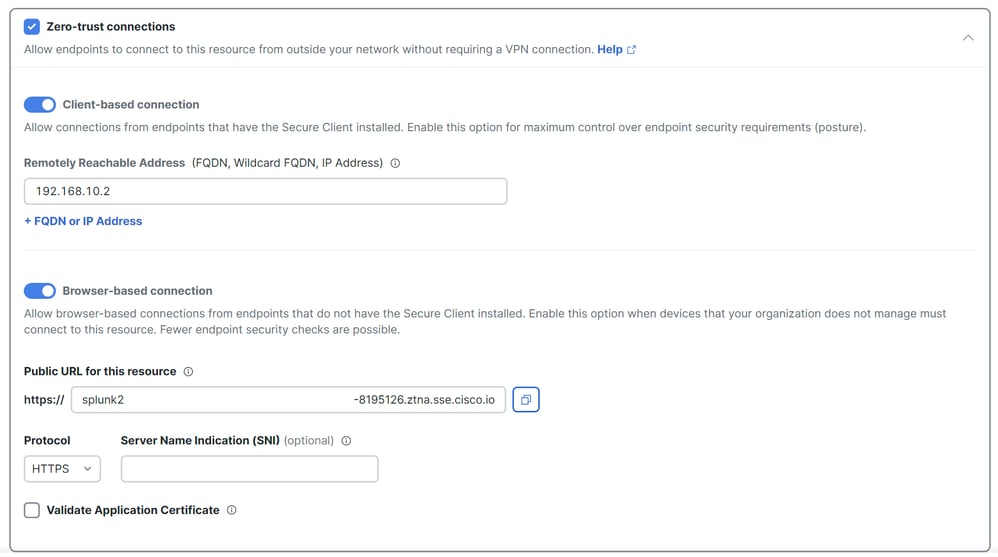

エンドポイントの接続方法

• Zero Trust Connections：チェックボックスをオンにします。
• Client-based connection：これを有効にすると、Secure Client - Zero Trust Module(SGT)を使用して、クライアントベースモードによるアクセスを有効にすることができます。
• Remote Reachable Address (FQDN, Wildcard FQDN, IP Address) ：リソースのIPまたはFQDNを設定します。FQDNを設定する場合、名前を解決するためにDNSを追加する必要があります。
• Browser-based connection：有効にすると、ブラウザを介してリソースにアクセスできます（HTTPまたはHTTPS通信を使用してリソースを追加してください）
• Public URL for this resource：ブラウザから使用するパブリックURLを設定します。セキュアアクセスはこのリソースを保護します。
• Protocol：プロトコル（HTTPまたはHTTPS）を選択します。

VPN Connection：チェックボックスをオンにして、RA-VPNaaS経由のアクセスを有効にします。

その後、「Save」をクリックすると、そのリソースを「Access Policy」に追加できます。

アクセスポリシーの設定

リソースを作成するときは、次のいずれかのセキュアアクセスポリシーにリソースを割り当てる必要があります。

• クリック Secure > Access Policy

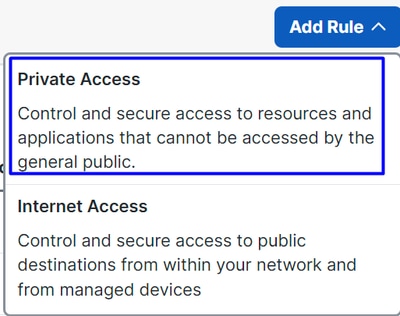

• [保存（ Add > Private Resource

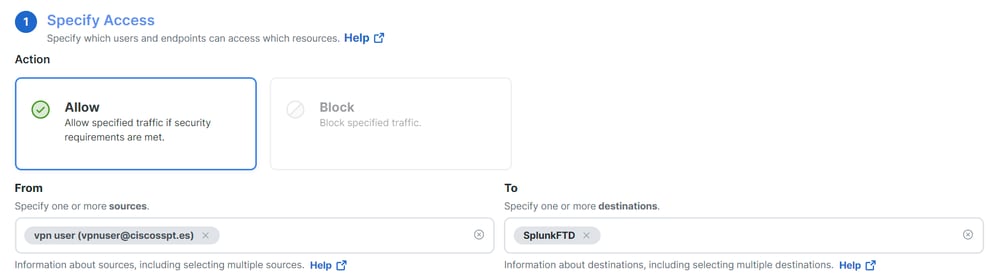

このプライベートアクセスルールでは、リソースへのアクセスを提供するデフォルト値を設定します。ポリシー設定の詳細については、『ユーザガイド』を参照してください。

• Action ：リソースへのアクセスを許可するには、「許可」を選択します。
• From ：リソースへのログインに使用できるユーザを指定します。
• To ：セキュアアクセスを介してアクセスするリソースを選択します。

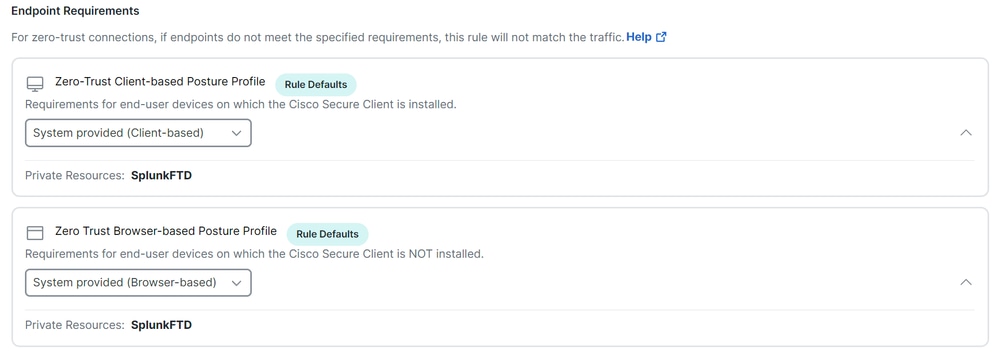

• Zero-Trust Client-based Posture Profile：クライアントベースアクセスのデフォルトプロファイルを選択します。
• Zero-Trust Browser-based Posture Profile：デフォルトのプロファイルブラウザのベースアクセスを選択します

注：ポスチャポリシーの詳細については、セキュアアクセスに関する『ユーザガイド』を参照してください。

その後、NextおよびSave と設定をクリックすると、RA-VPNおよびクライアントベースZTNAまたはブラウザベースZTNAを介してリソースへのアクセスを試行できます。

トラブルシュート

セキュアファイアウォールとセキュアアクセス間の通信に基づいてトラブルシューティングを行うには、デバイス間でPhase1(IKEv2)とPhase2(IPSEC)が問題なく確立されているかどうかを確認できます。

フェーズ1(IKEv2)の確認

Phase1を確認するには、FTDのCLIで次のコマンドを実行する必要があります。

show crypto isakmp sa

この場合、望ましい出力は、セキュアアクセスのデータセンターIPに対して確立された2つの「IKEv2 SAs」であり、望ましいステータスはREADYです。

There are no IKEv1 SAs

IKEv2 SAs:

Session-id:3, Status:UP-ACTIVE, IKE count:1, CHILD count:1

Tunnel-id Local                                               Remote                                     fvrf/ivrf     Status         Role
 52346451 192.168.0.202/4500                                  3.120.45.23/4500                        Global/Global      READY    RESPONDER
      Encr: AES-GCM, keysize: 256, Hash: N/A, DH Grp:20, Auth sign: PSK, Auth verify: PSK
      Life/Active Time: 86400/4009 sec
Child sa: local selector  0.0.0.0/0 - 255.255.255.255/65535
          remote selector 0.0.0.0/0 - 255.255.255.255/65535
          ESP spi in/out: 0xfb34754c/0xc27fd2ba

IKEv2 SAs:

Session-id:2, Status:UP-ACTIVE, IKE count:1, CHILD count:1

Tunnel-id Local                                               Remote                                     fvrf/ivrf     Status         Role
 52442403 192.168.30.5/4500                                   18.156.145.74/4500                      Global/Global      READY    RESPONDER
      Encr: AES-GCM, keysize: 256, Hash: N/A, DH Grp:20, Auth sign: PSK, Auth verify: PSK
      Life/Active Time: 86400/3891 sec
Child sa: local selector  0.0.0.0/0 - 255.255.255.255/65535
          remote selector 0.0.0.0/0 - 255.255.255.255/65535
          ESP spi in/out: 0x4af761fd/0xfbca3343

フェーズ2(IPSEC)の確認

Phase2を確認するには、FTDのCLIで次のコマンドを実行する必要があります。

interface: PrimaryVTI
    Crypto map tag: __vti-crypto-map-Tunnel1-0-1, seq num: 65280, local addr: 192.168.30.5

      Protected vrf (ivrf): Global
      local ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
      remote ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
      current_peer: 18.156.145.74

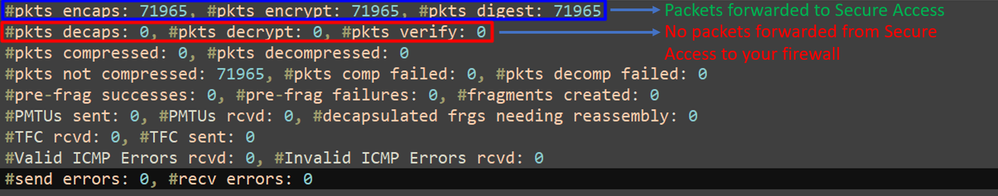

      #pkts encaps: 71965, #pkts encrypt: 71965, #pkts digest: 71965
      #pkts decaps: 91325, #pkts decrypt: 91325, #pkts verify: 91325
      #pkts compressed: 0, #pkts decompressed: 0
      #pkts not compressed: 71965, #pkts comp failed: 0, #pkts decomp failed: 0
      #pre-frag successes: 0, #pre-frag failures: 0, #fragments created: 0
      #PMTUs sent: 0, #PMTUs rcvd: 0, #decapsulated frgs needing reassembly: 0
      #TFC rcvd: 0, #TFC sent: 0
      #Valid ICMP Errors rcvd: 0, #Invalid ICMP Errors rcvd: 0
      #send errors: 0, #recv errors: 0

      local crypto endpt.: 192.168.30.5/4500, remote crypto endpt.: 18.156.145.74/4500
      path mtu 1500, ipsec overhead 63(44), media mtu 1500
      PMTU time remaining (sec): 0, DF policy: copy-df
      ICMP error validation: disabled, TFC packets: disabled
      current outbound spi: FBCA3343
      current inbound spi : 4AF761FD

    inbound esp sas:
      spi: 0x4AF761FD (1257726461)
         SA State: active
         transform: esp-aes-gcm-256 esp-null-hmac no compression
         in use settings ={L2L, Tunnel,  NAT-T-Encaps, IKEv2, VTI, }
         slot: 0, conn_id: 2, crypto-map: __vti-crypto-map-Tunnel1-0-1
         sa timing: remaining key lifetime (kB/sec): (3916242/27571)
         IV size: 8 bytes
         replay detection support: Y
         Anti replay bitmap:
          0xFFFFFFFF 0xFFFFFFFF
    outbound esp sas:
      spi: 0xFBCA3343 (4224332611)
         SA State: active
         transform: esp-aes-gcm-256 esp-null-hmac no compression
         in use settings ={L2L, Tunnel,  NAT-T-Encaps, IKEv2, VTI, }
         slot: 0, conn_id: 2, crypto-map: __vti-crypto-map-Tunnel1-0-1
         sa timing: remaining key lifetime (kB/sec): (4239174/27571)
         IV size: 8 bytes
         replay detection support: Y
         Anti replay bitmap:
          0x00000000 0x00000001

interface: SecondaryVTI
    Crypto map tag: __vti-crypto-map-Tunnel2-0-2, seq num: 65280, local addr: 192.168.0.202

      Protected vrf (ivrf): Global
      local ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
      remote ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
      current_peer: 3.120.45.23


      #pkts encaps: 0, #pkts encrypt: 0, #pkts digest: 0
      #pkts decaps: 0, #pkts decrypt: 0, #pkts verify: 0
      #pkts compressed: 0, #pkts decompressed: 0
      #pkts not compressed: 0, #pkts comp failed: 0, #pkts decomp failed: 0
      #pre-frag successes: 0, #pre-frag failures: 0, #fragments created: 0
      #PMTUs sent: 0, #PMTUs rcvd: 0, #decapsulated frgs needing reassembly: 0
      #TFC rcvd: 0, #TFC sent: 0
      #Valid ICMP Errors rcvd: 0, #Invalid ICMP Errors rcvd: 0
      #send errors: 0, #recv errors: 0

      local crypto endpt.: 192.168.0.202/4500, remote crypto endpt.: 3.120.45.23/4500
      path mtu 1500, ipsec overhead 63(44), media mtu 1500
      PMTU time remaining (sec): 0, DF policy: copy-df
      ICMP error validation: disabled, TFC packets: disabled
      current outbound spi: C27FD2BA
      current inbound spi : FB34754C

    inbound esp sas:
      spi: 0xFB34754C (4214519116)
         SA State: active
         transform: esp-aes-gcm-256 esp-null-hmac no compression
         in use settings ={L2L, Tunnel,  NAT-T-Encaps, IKEv2, VTI, }
         slot: 0, conn_id: 20, crypto-map: __vti-crypto-map-Tunnel2-0-2
         sa timing: remaining key lifetime (kB/sec): (4101120/27412)
         IV size: 8 bytes
         replay detection support: Y
         Anti replay bitmap:
          0x00000000 0x00000001
    outbound esp sas:
      spi: 0xC27FD2BA (3263156922)
         SA State: active
         transform: esp-aes-gcm-256 esp-null-hmac no compression
         in use settings ={L2L, Tunnel,  NAT-T-Encaps, IKEv2, VTI, }
         slot: 0, conn_id: 20, crypto-map: __vti-crypto-map-Tunnel2-0-2
         sa timing: remaining key lifetime (kB/sec): (4239360/27412)
         IV size: 8 bytes
         replay detection support: Y
         Anti replay bitmap:
          0x00000000 0x00000001

最後の出力では、両方のトンネルが確立されたことが確認できます。望ましくない結果は、パケットencapsおよびdecapsの次の出力です。

このシナリオがある場合は、TACでケースをオープンします。

ハイアベイラビリティ機能

クラウド内のデータセンターと通信するセキュアアクセスを備えたトンネルの機能はアクティブ/パッシブです。つまり、DC 1のドアだけがトラフィックを受信するために開かれます。DC 2のドアは、トンネル番号1がダウンするまで閉じられます。

セキュアなアクセスへのトラフィックルーティングの確認

この例では、送信元をファイアウォールネットワーク上のマシンとして使用します。

• Source:192.168.10.40
• 宛先：146.112.255.40（セキュアアクセスモニタリングIP）

例：

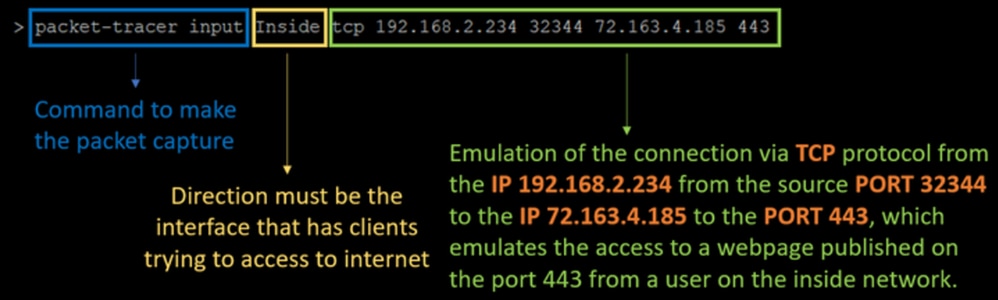

コマンド：

 packet-tracer input LAN tcp 192.168.10.40 3422 146.112.255.40 80

出力：

Phase: 1
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Elapsed time: 14010 ns
Config:
Implicit Rule
Additional Information:
MAC Access list

Phase: 2
Type: PBR-LOOKUP
Subtype: policy-route
Result: ALLOW
Elapsed time: 21482 ns
Config:
route-map FMC_GENERATED_PBR_1707686032813 permit 5
 match ip address ACL
 set ip next-hop 169.254.2.2 169.254.3.2
Additional Information:
 Matched route-map FMC_GENERATED_PBR_1707686032813, sequence 5, permit
 Found next-hop 169.254.2.2 using egress ifc PrimaryVTI

Phase: 3
Type: OBJECT_GROUP_SEARCH
Subtype:
Result: ALLOW
Elapsed time: 0 ns
Config:
Additional Information:
 Source Object Group Match Count:       0
 Destination Object Group Match Count:  0
 Object Group Search:                   0

Phase: 4
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Elapsed time: 233 ns
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced permit ip any ifc PrimaryVTI any rule-id 268434435
access-list CSM_FW_ACL_ remark rule-id 268434435: ACCESS POLICY: HOUSE - Mandatory
access-list CSM_FW_ACL_ remark rule-id 268434435: L7 RULE: New-Rule-#3-ALLOW
Additional Information:
 This packet will be sent to snort for additional processing where a verdict will be reached

Phase: 5
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Elapsed time: 233 ns
Config:
class-map class_map_Any
 match access-list Any
policy-map policy_map_LAN
 class class_map_Any
  set connection decrement-ttl
service-policy policy_map_LAN interface LAN
Additional Information:

Phase: 6
Type: NAT
Subtype: per-session
Result: ALLOW
Elapsed time: 233 ns
Config:
Additional Information:

Phase: 7
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Elapsed time: 233 ns
Config:
Additional Information:

Phase: 8
Type: VPN
Subtype: encrypt
Result: ALLOW
Elapsed time: 18680 ns
Config:
Additional Information:

Phase: 9
Type: VPN
Subtype: ipsec-tunnel-flow
Result: ALLOW
Elapsed time: 25218 ns
Config:
Additional Information:

Phase: 10
Type: NAT
Subtype: per-session
Result: ALLOW
Elapsed time: 14944 ns
Config:
Additional Information:

Phase: 11
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Elapsed time: 0 ns
Config:
Additional Information:

Phase: 12
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Elapsed time: 19614 ns
Config:
Additional Information:
New flow created with id 23811, packet dispatched to next module

Phase: 13
Type: EXTERNAL-INSPECT
Subtype:
Result: ALLOW
Elapsed time: 27086 ns
Config:
Additional Information:
Application: 'SNORT Inspect'

Phase: 14
Type: SNORT
Subtype: appid
Result: ALLOW
Elapsed time: 28820 ns
Config:
Additional Information:
service: (0), client: (0), payload: (0), misc: (0)

Phase: 15
Type: SNORT
Subtype: firewall
Result: ALLOW
Elapsed time: 450193 ns
Config:
Network 0, Inspection 0, Detection 0, Rule ID 268434435
Additional Information:
Starting rule matching, zone 1 -> 3, geo 0 -> 0, vlan 0, src sgt: 0, src sgt type: unknown, dst sgt: 0, dst sgt type: unknown, user 9999997, no url or host, no xff
Matched rule ids 268434435 - Allow

Result:
input-interface: LAN(vrfid:0)
input-status: up
input-line-status: up
output-interface: PrimaryVTI(vrfid:0)
output-status: up
output-line-status: up
Action: allow
Time Taken: 620979 ns

ここでは、通信に関するコンテキストを提供し、PBR設定の下ですべてが正しく行われているかどうかを確認して、トラフィックをセキュアアクセスに正しくルーティングする方法について、多くの情報が提供されています。

フェーズ2は、トラフィックがPrimaryVTIインターフェイスに転送されていることを示します。このシナリオの設定に基づくと、インターネットトラフィックはVTIを介してセキュアアクセスに転送される必要があるため、これは正しいです。

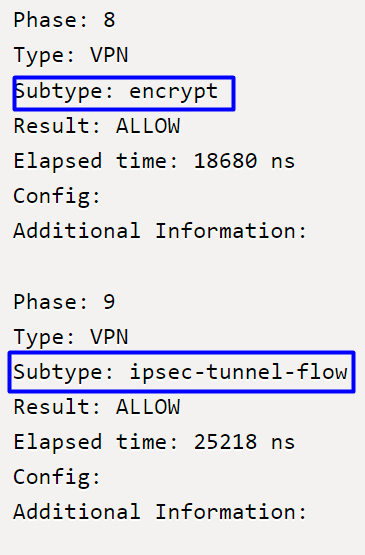

フェーズ8は、VPN接続の暗号化ステージに対応します。このステージでは、トラフィックが評価され、暗号化が承認され、データを安全に送信できるようになります。一方、フェーズ9では、VPN IPSecトンネル内のトラフィックフローの特定の管理に焦点を当て、暗号化されたトラフィックが、確立されたトンネルを正しくルーティングされ、許可されることを確認します。

最後に、フロー結果の最後に、LANからPrimaryVTIへのトラフィックをセキュアアクセスに転送するトラフィックを確認します。allowを実行すると、トラフィックが問題なくルーティングされていることが確認できます。

関連情報

• シスコのテクニカルサポートとダウンロード
• Cisco Secure Accessヘルプセンター
• 仮想トラステッドプラットフォームモジュールの概要
• ゼロトラストアクセスモジュール
• Secure Accessエラー「Enrollment Service Is Not Responding.ITヘルプデスクにお問い合わせください」
