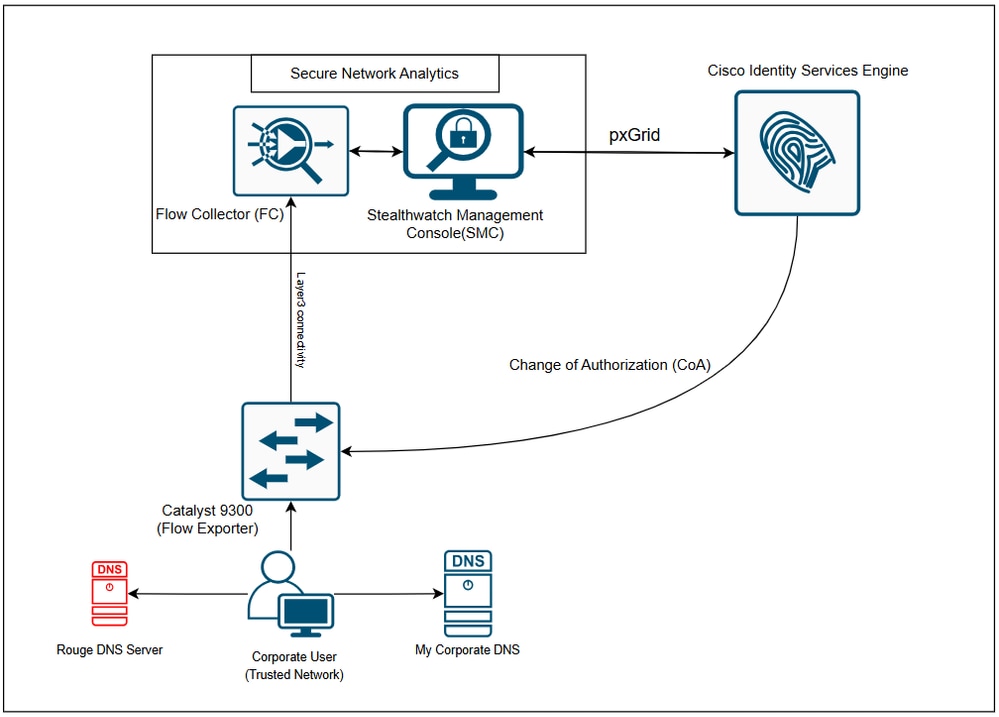

1. NetFlowを使用してフローをモニタおよびエクスポートするようにスイッチを準備します。
2. Cisco ISEのEnableAdaptive Networkコントロール
ANCはデフォルトで無効になっています。ANCはpxGridが有効になっている場合にのみ有効になり、管理者ポータルでサービスを手動で無効にするまで有効のままになります。
Operations > Adaptive Network Control > Policy List > Addの順に選択し、ポリシー名にQuarantine、アクションにQuarantineと入力します。

3. 迅速な脅威の封じ込めに備えて、イベントトリガーおよび応答管理のSecure Network Analyticsを設定します。
ステップ1:SMC GUIにログインし、設定>検出>ホストグループ管理に移動します。内部ホストの横にあるアイコン(...)(省略記号)をクリックし、ホストグループの追加を選択します。

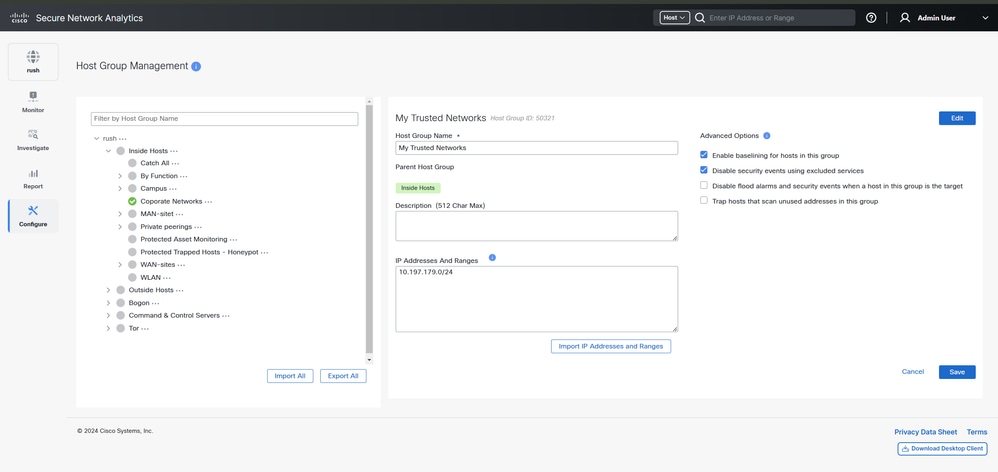

この例では、Inside Hostsという親ホストグループの下に、My Trusted Networksという名前の新しいホストグループが作成されています。
通常、このネットワークは、DNS使用率を監視するためにエンドユーザマシンに割り当てることができます。
注:この例では、IPサブネット10.197.179.0/24がローカルエリアネットワーク(LAN)サブネットとして使用されています。これは、ネットワークアーキテクチャによって実際のネットワーク環境が異なる場合があります。
ステップ2:SMC GUIにログインし、Configure > Detection > Host Group Managementの順に選択します。Outside Hostsの横にある(...)をクリックし、Add Host Groupを選択します。

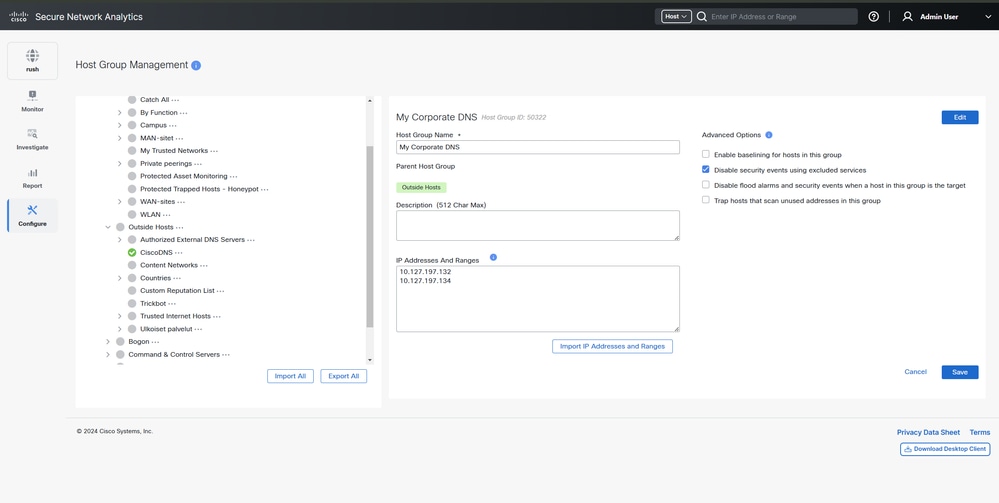

この例では、Outside Hostsという親ホストグループの下に、My Corporate DNSという名前の新しいホストグループが作成されます。
注:この例では、IP 10.127.197.132と10.127.197.134がエンドユーザが使用する目的のDNSサーバとして使用されます。これは、ネットワークアーキテクチャによって実際のネットワーク環境が異なる場合があります。

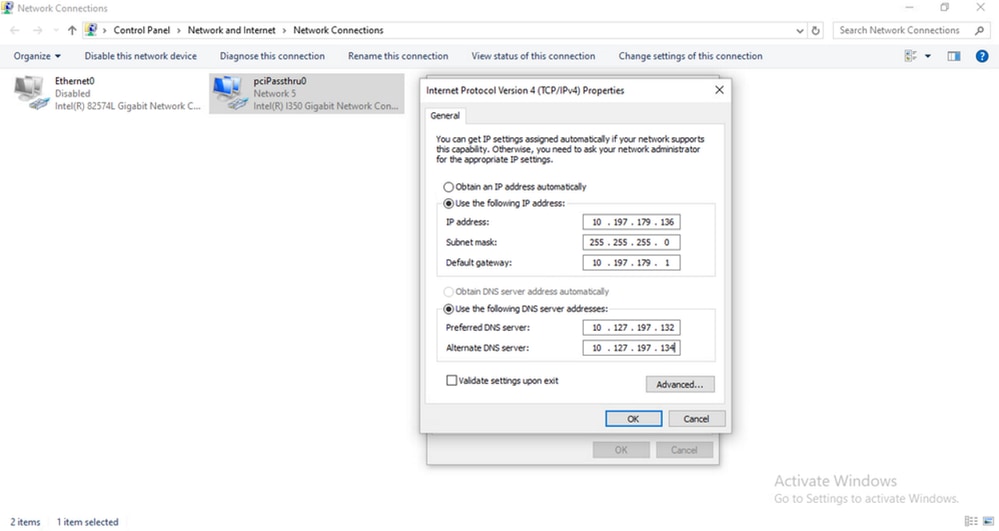

デモンストレーションに使用するテストラボPCは、スタティックIP 10.197.179.136(作成したMy Trusted Networksホストグループに属する)とDNS 10.127.197.132および10.127.197.134(作成したMy Corporate DNSホストグループに属する)で設定されています。
ステップ3:内部ユーザが外部DNSサーバに接続したときに検出するようにカスタマイズされたアラートシステムを設定し、悪意のある外部サイトにトラフィックをリダイレクトする可能性のある不正なDNSサーバへの接続をブロックするアラームをトリガーします。アラームがアクティブになると、Cisco Secure Network AnalyticsはCisco ISEと連携し、PxGrid経由でAdaptive Network Control Policy(ACP)を採用することで、不正なDNSサーバを使用しているホストを分離します。
Configure > Policy Managementの順に移動します。
次の情報を使用してカスタムイベントを作成します。
- 名前:DNS違反イベント。
- Subject Host Groups :My Trusted Networks(信頼できるネットワーク)。
- ピアホストグループ(Pホストグループ):(社内DNSではありません)。
- ピアポート/プロトコル:53/UDP 53/TCP
これは、My Trusted Networks(ホストグループ)内のホストがMy Corporate DNS(ホストグループ)内のホスト以外のホストと53/upまたは53/tcp経由で通信するときにアラームが発生することを意味します。

ステップ4:実行する応答管理アクションを設定します。このアクションは、作成後に応答管理ルールに適用できます。
Configure > Response Management > Actionsの順に移動し、Add New Actionをクリックして、ISE ANC Policy (Alarm)を選択します。

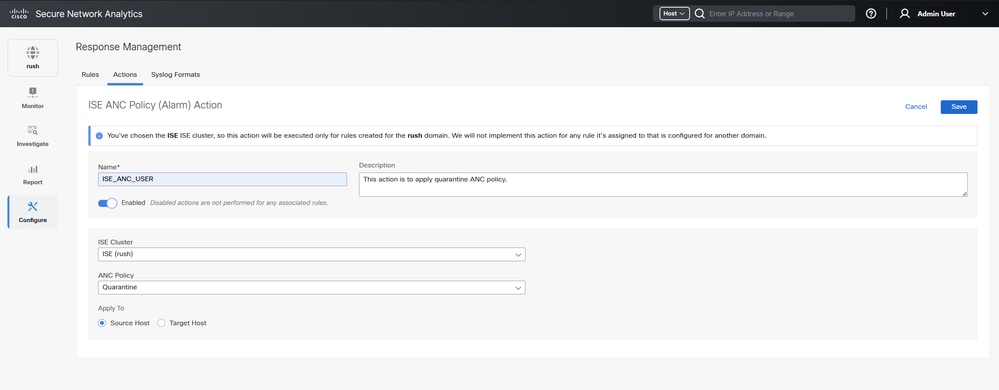

名前を割り当て、通知する特定のCisco ISEクラスタを選択して、不正なサーバへの違反または接続に対する検疫ポリシーを実装します。
ステップ5:Rulesセクションの下で、Create a new Ruleを入力します。このルールは、内部ネットワーク内のホストが許可されていないDNSサーバにDNSトラフィックを送信しようとするたびに、以前に定義したアクションを適用します。Rule is triggered ifセクションで、Typeを選択し、前述のcustom event createdを選択します。
Associated Actionsの下で、以前に設定されたISE ANC Alarm actionを選択します。

4. イベントのトリガー時にStealthwatchが開始したアクションに応答するようにCisco ISEを設定します。
Cisco ISE GUIにログインし、Policy > Policy Sets > Choose the Policy set > under Authorization Policy - Local Exceptions > Create new Policyの順に選択します。
- 名前:DNS違反の例外
- 条件:セッション: ANCPolicy EQUALS Quarantine
- 許可プロファイル:DenyAccess

注:この例では、DNS違反イベントがトリガーされると、設定に基づいてユーザへのアクセスが拒否されます
確認
使用例を示すために、エンドポイントのDNSエントリは8.8.8.8に変更され、設定されたDNS違反イベントがトリガーされます(DNS違反イベントはトリガーされません)。DNSサーバがMy Corporate DNSサーバのホストグループに属していないため、エンドポイントへのアクセスを拒否するイベントが発生します。

C9300スイッチで、show flow monitor IPv4_NETFLOW cache | in 8.8.8.8コマンドと出力を使用して、フローがキャプチャされ、フローコレクタに送信されていることを確認します。IPv4_NETFLOWは、スイッチ設定で設定されます。
IPV4 SOURCE ADDRESS: 10.197.179.136
IPV4 DESTINATION ADDRESS: 8.8.8.8
TRNS SOURCE PORT: 62734
TRNS DESTINATION PORT: 53
INTERFACE INPUT: Te1/0/46
IP TOS: 0x00
IP PROTOCOL: 17
tcp flags: 0x00
interface output: Null
counter bytes long: 55
counter packets long: 1
timestamp abs first: 10:21:41.000
timestamp abs last: 10:21:41.000
Stealthwatchでイベントがトリガーされたら、Monitor > Security Insight Dashboardの順に移動します。

Monitor > Integration > ISE ANC Policy Assignmentsの順に移動します。
Cisco Secure Network Analyticsが、ホストを検疫するためにPxGridおよびCisco ISEを介してAdaptive Network Control Policyを正常に実装していることを確認します。

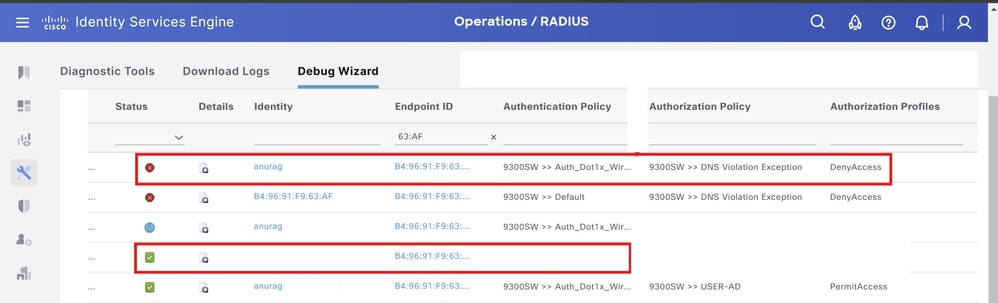

同様にCisco ISEで、Operations > RADIUS > Livelogsの順に移動し、エンドポイントにフィルタを適用します。
ローカル例外ポリシーDNS Violation Exceptionに従い、認可変更(CoA)がISEによって発行され、エンドポイントに対するアクセスがISEによって拒否されます。
エンドポイントで修復操作が実行されたら、Operations > Adaptive Network Control > Endpoint Assignments > Delete の順に選択し、MACを削除してエンドポイントのMACアドレスを削除します。

Cisco ISEのログ参照。
Cisco ISEのpxgrid(pxgrid-server.log)コンポーネントの属性がTRACEレベルに設定されている場合、ログはpxgrid-server.logファイルに表示されます。
DEBUG [pxgrid-http-pool5][[]] cpm.pxgrid.ws.client.WsIseClientConnection -::::::617fffb27858402d9ff9658b89a29f23:- Queue for publish. topic=/topic/com.cisco.ise.config.anc.status message={"operationId":"ise33.lab.local:3","macAddress":"B4:96:91:F9:63:AF","status":"RUNNING","policyName":"Quarantine"}
TRACE [WsIseClientConnection-1162][[]] cpm.pxgrid.ws.client.WsEndpoint -::::::617fffb27858402d9ff9658b89a29f23:- Send. session=[id=af52725d-d8c3-4294-bf2a-902c0de8f899,client=~ise-admin-ise33,server=wss://ise33.lab.local:8910/pxgrid/ise/pubsub] frame=[command=SEND,headers=[content-length=123, trace-id=617fffb27858402d9ff9658b89a29f23, destination=/topic/com.cisco.ise.config.anc.status],content-len=123] content={"operationId":"ise33.lab.local:3","macAddress":"B4:96:91:F9:63:AF","status":"RUNNING","policyName":"Quarantine"}
TRACE [pxgrid-http-pool2][[]] cpm.pxgridwebapp.ws.pubsub.StompPubsubEndpoint -::::::617fffb27858402d9ff9658b89a29f23:- Received frame=[command=SEND,headers=[content-length=123, trace-id=617fffb27858402d9ff9658b89a29f23, destination=/topic/com.cisco.ise.config.anc.status],content-len=123], content={"operationId":"ise33.lab.local:3","macAddress":"B4:96:91:F9:63:AF","status":"RUNNING","policyName":"Quarantine"}
TRACE [pxgrid-http-pool2][[]] cpm.pxgridwebapp.ws.pubsub.SubscriptionDistributor -::::::617fffb27858402d9ff9658b89a29f23:- Distribute from=[id=2,client=~ise-admin-ise33,server=wss://ise33.lab.local:8910/pxgrid/ise/pubsub] topic=/topic/com.cisco.ise.config.anc.status content={"operationId":"ise33.lab.local:3","macAddress":"B4:96:91:F9:63:AF","status":"RUNNING","policyName":"Quarantine"}
TRACE [sub-sender-0][[]] cpm.pxgridwebapp.ws.pubsub.SubscriptionSender -::::::617fffb27858402d9ff9658b89a29f23:- Complete stompframe published : {"operationId":"ise33.lab.local:3","macAddress":"B4:96:91:F9:63:AF","status":"RUNNING","policyName":"Quarantine"}
DEBUG [RMI TCP Connection(1440)-10.127.197.128][[]] cpm.pxgrid.ws.client.WsIseClientConnection -::::::ef9ad261537846ae906d637d6dc1e597:- Queue for publish. topic=/topic/com.cisco.ise.config.anc.status message={"operationId":"ise33.lab.local:3","macAddress":"B4:96:91:F9:63:AF","status":"SUCCESS","policyName":"Quarantine"}
TRACE [WsIseClientConnection-1162][[]] cpm.pxgrid.ws.client.WsEndpoint -::::::ef9ad261537846ae906d637d6dc1e597:- Send. session=[id=af52725d-d8c3-4294-bf2a-902c0de8f899,client=~ise-admin-ise33,server=wss://ise33.lab.local:8910/pxgrid/ise/pubsub] frame=[command=SEND,headers=[content-length=123, trace-id=ef9ad261537846ae906d637d6dc1e597, destination=/topic/com.cisco.ise.config.anc.status],content-len=123] content={"operationId":"ise33.lab.local:3","macAddress":"B4:96:91:F9:63:AF","status":"SUCCESS","policyName":"Quarantine"}
TRACE [pxgrid-http-pool5][[]] cpm.pxgridwebapp.ws.pubsub.StompPubsubEndpoint -::::::ef9ad261537846ae906d637d6dc1e597:- Received frame=[command=SEND,headers=[content-length=123, trace-id=ef9ad261537846ae906d637d6dc1e597, destination=/topic/com.cisco.ise.config.anc.status],content-len=123], content={"operationId":"ise33.lab.local:3","macAddress":"B4:96:91:F9:63:AF","status":"SUCCESS","policyName":"Quarantine"}
TRACE [pxgrid-http-pool5][[]] cpm.pxgridwebapp.ws.pubsub.SubscriptionDistributor -::::::ef9ad261537846ae906d637d6dc1e597:- Distribute from=[id=2,client=~ise-admin-ise33,server=wss://ise33.lab.local:8910/pxgrid/ise/pubsub] topic=/topic/com.cisco.ise.config.anc.status content={"operationId":"ise33.lab.local:3","macAddress":"B4:96:91:F9:63:AF","status":"SUCCESS","policyName":"Quarantine"}
TRACE [sub-sender-0][[]] cpm.pxgridwebapp.ws.pubsub.SubscriptionSender -::::::ef9ad261537846ae906d637d6dc1e597:- Complete stompframe published : {"operationId":"ise33.lab.local:3","macAddress":"B4:96:91:F9:63:AF","status":"SUCCESS","policyName":"Quarantine"}
トラブルシューティング
隔離されたエンドポイントが認証を更新しないポリシー変更後
問題
ポリシーの変更または追加のIDが原因で認証に失敗し、再認証は行われません。認証が失敗するか、または問題のエンドポイントが引き続きネットワークに接続できない。この問題は、ユーザロールに割り当てられたポスチャポリシーに従ったポスチャ評価に失敗したクライアントマシンで頻繁に発生します。
考えられる原因
認証タイマー設定がクライアントマシンで正しく設定されていないか、または認証間隔がスイッチで正しく設定されていません。
解決方法
この問題には、次のようないくつかの解決策があります。
-
Cisco ISEで指定したNADまたはスイッチのセッションステータス要約レポートを確認し、インターフェイスに適切な認証間隔が設定されていることを確認します。
-
NAD/スイッチでshow running configurationを入力し、インターフェイスに適切なauthentication timer restart設定が設定されていることを確認します。(たとえば、authentication timer restart 15、authentication timer reauthenticate 15)。
-
interface shutdownおよびno shutdownを入力して、NAD/スイッチ上のポートをバウンスし、再認証とCisco ISEでの設定変更を強制します。
注:CoAにはMACアドレスまたはセッションIDが必要なので、ネットワークデバイスのSNMPレポートに表示されるポートをバウンスしないことを推奨します。
IPアドレスまたはMACアドレスが見つからないとANC操作が失敗する
エンドポイントに対して実行するANCoperationは、そのエンドポイントのアクティブセッションにIPアドレスに関する情報が含まれていないと失敗します。これは、そのエンドポイントのMACアドレスとセッションIDにも適用されます。
注:ANCを使用してエンドポイントの承認状態を変更する場合は、エンドポイントのIPアドレスまたはMACアドレスを指定する必要があります。エンドポイントのアクティブセッションでIPアドレスまたはMACアドレスが見つからない場合は、「No active session found for this MAC address, IP Address or Session ID」というエラーメッセージが表示されます。
