ポートチャネルを介したアプリケーションテレメトリとデータのエクスポートの有効化

はじめに

このドキュメントでは、ポートチャネルインターフェイスを介して、ルータインターフェイスからCatalyst CenterにNetFlowデータをエクスポートする方法について説明します。

前提条件

要件

次の項目に関する知識があることが推奨されます。

• デバイスはCatalyst Centerと互換性がある必要があります。
• デバイスに有効なDNA Advantageライセンスが必要です。
• デバイスは、Catalyst Centerのインベントリで管理する必要があります。

アプリケーションエクスペリエンスの概要

アプリケーションエクスペリエンスは、ネットワーク上で実行されるアプリケーションのパフォーマンスを可視化するシスコプラットフォームの機能です。Cisco Performance Monitor(PerfMon)を使用して、遅延、パケット損失、スループットなどの主要なメトリックを測定します。17.3よりも前のIOS® XEリリースでは、Cisco IOS XEルータプラットフォーム上にアプリケーションパフォーマンスプロファイルを使用するEasy Performance Monitor(ezPM)ポリシーを導入することで、これが実現されました。IOS XE 17.3以降では、Optimized Application Performance Monitoring(Optimized APM)が使用されます。これにより、効率性の向上、CPUおよびメモリ使用量の削減、より多くのフローとアプリケーションを監視するための拡張性の向上、より正確なパフォーマンス測定が可能になります。

ワークフロー

アプリケーションテレメトリを有効にするには、次の2つの基準があります。

1. 従来のタギングベースのアルゴリズム：データをエクスポートするインターフェイスにlanキーワードを追加します。次に、Catalyst Centerからアプリケーションテレメトリを有効にします。アプリケーションテレメトリを有効にするインターフェイスが管理インターフェイスではなく、IPアドレスが割り当てられていることを確認します。

2. 自動選択アルゴリズム：キーワードを使用してインターフェイスを追加する必要はありません。アプリケーションテレメトリを有効にするインターフェイスがIPアドレスを持ち、WANインターフェイス、ループバックインターフェイス、または管理インターフェイス（GIGABITETHERNET0、GIGABITETHERNET0/0、MGMT0、FASTETHERNET0、またはFASTETHERNET1など）ではないことを確認するだけです。

従来のタギングベースのアルゴリズムは、新しい自動選択アルゴリズムよりも優先されます。

アプリケーションテレメトリを有効にする手順

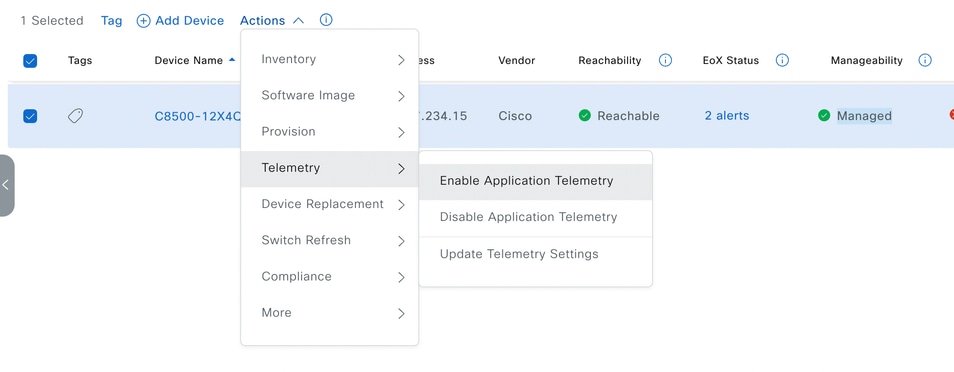

Inventory >の順に移動し、フォーカスをInventory >デバイスを選択> アクション> Telemetry > Enable Application Telemetryの順にクリックします。

Catalyst Centerが導入する設定例

performance monitor context tesseract profile application-assurance
exporter destination  source  transport udp port 6007
traffic-monitor assurance-dns-monitor
traffic-monitor assurance-monitor
traffic-monitor assurance-rtp-monitor
exit
interface
performance monitor context tesseract
exit

Netflowデータの処理

1. ネットワークデバイスは、NetFlowデータをUDPポート6007に送信します。

2. Collector-netflowはこのUDPポートでリッスンします。

3. Collector-netflowは、netflow-generic Kafkaトピックにデータを書き込みます。

4. netflowの汎用パイプラインは、netflowに不可欠なKafkaトピックにデータを書き込みます。

5. GraphwriterはKafkaのトピックを使用し、データをグラフデータベースに書き込みます。

6. Elasticsearchはデータを保存します。

テレメトリステータスの確認

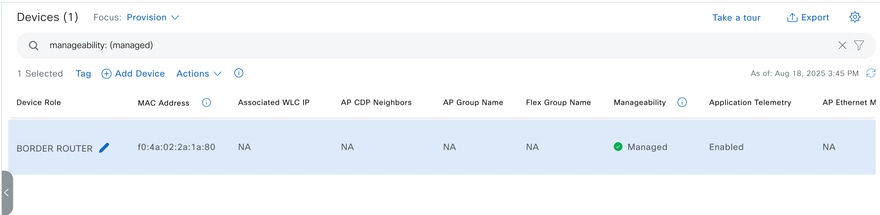

Inventory >に移動し、フォーカスをProvision > Check the Application Telemetry column > It should show Enabledに変更します。

問題の説明

このデバイスは、管理インターフェイスを介してCatalyst Centerで検出されています。この要件は、物理インターフェイスではなく、ルータ上で設定されたポートチャネルを介してNetFlowデータをエクスポートすることです。

解決方法

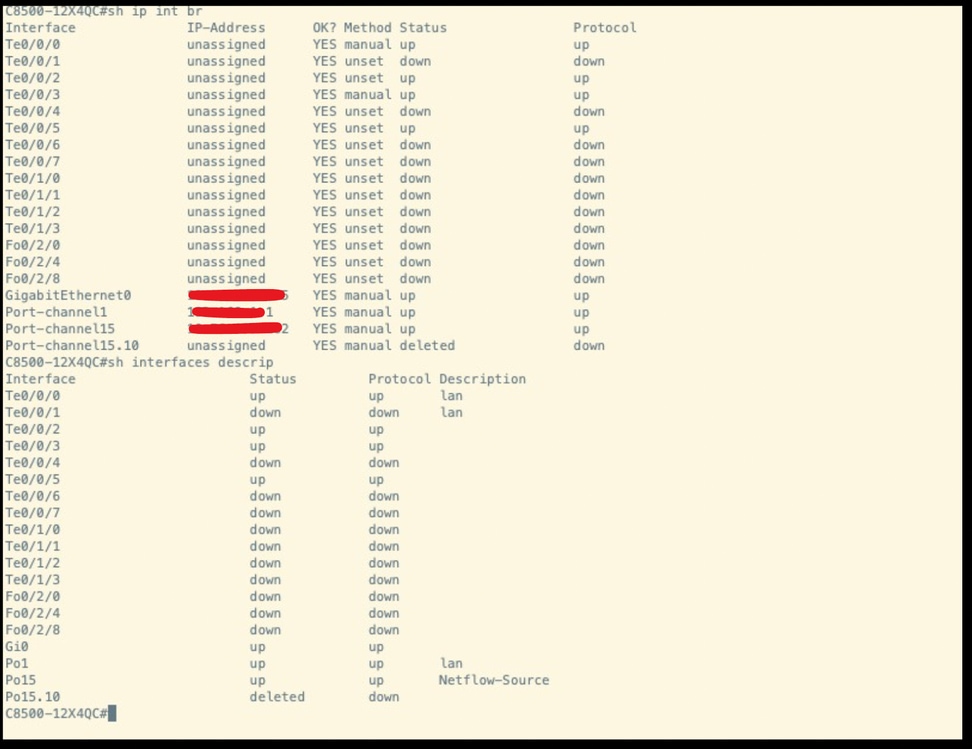

1. データのエクスポートに使用するインターフェイスのNetflow-Source説明を設定します。

2. Catalyst Centerからデバイスを再同期します。

3. アプリケーションテレメトリを無効にしてから有効にします。

検証

• ルータからCatalyst Centerへのポート6007が許可されていることを確認します。

• Netflow-Sourceの説明が追加されたルータのインターフェイスからCatalyst Centerに到達できることを確認します。

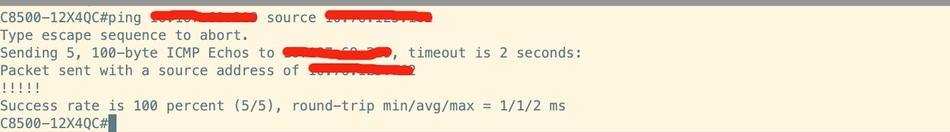

• ping <dnac_ip> source <Netflow-Source Configured _interface _ip>

•

• デバイスクロックがCatalyst Centerと同期していることを確認します。

• デバイスがCatalyst CenterにNetFlowデータを送信しているかどうかを確認します。

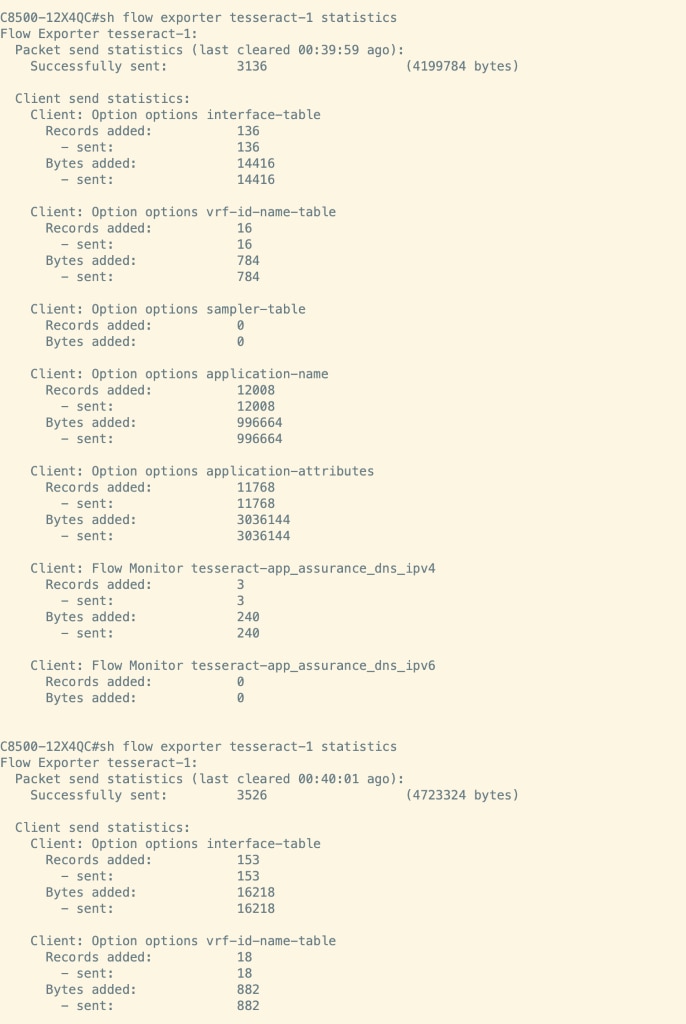

     show flow exporter <exporter_name>の統計情報

• Netflow-Sourceが設定されたインターフェイスの出力パケットが増加しているかどうかを監視します。

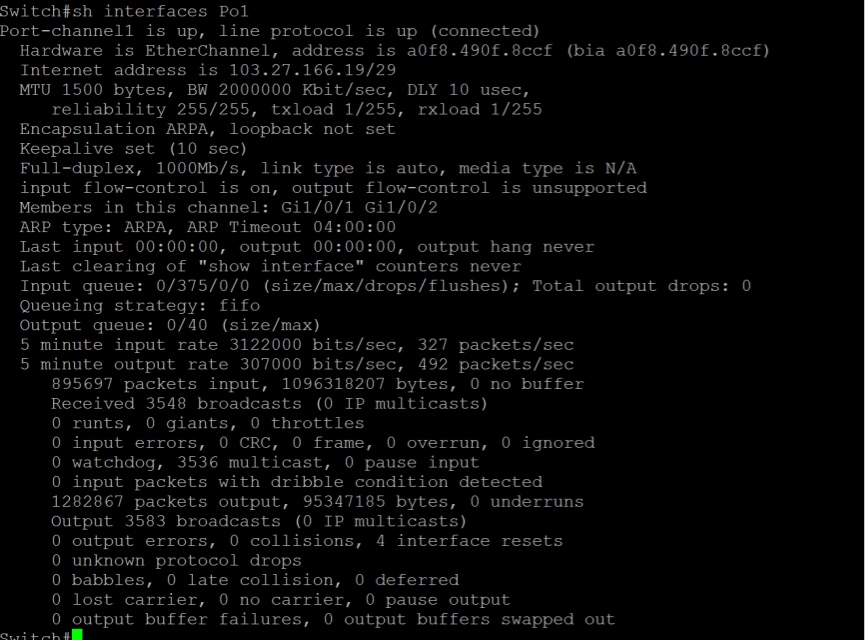

• show interfaces <インターフェイス名>

•

• Catalyst CenterがNetFlowパケットを受信していることを確認します。
  $ sudo tcpdump -i any -n "host <Netflow-Source_configure_interface IP> and udp port 6007"

• collector-netflowサービスがトラフィックを受け入れていることを確認します。

  $ magctl service attach collector-netflow

  # tcpdump -n udp port 6007およびsrc <Netflow-Source_configured_interface IP>

• コレクタがデータを処理していることを確認します。

• パイプラインが正常であることを確認します。

GUI > Menu > System > Data Platform > Pipelinesの順に移動します。

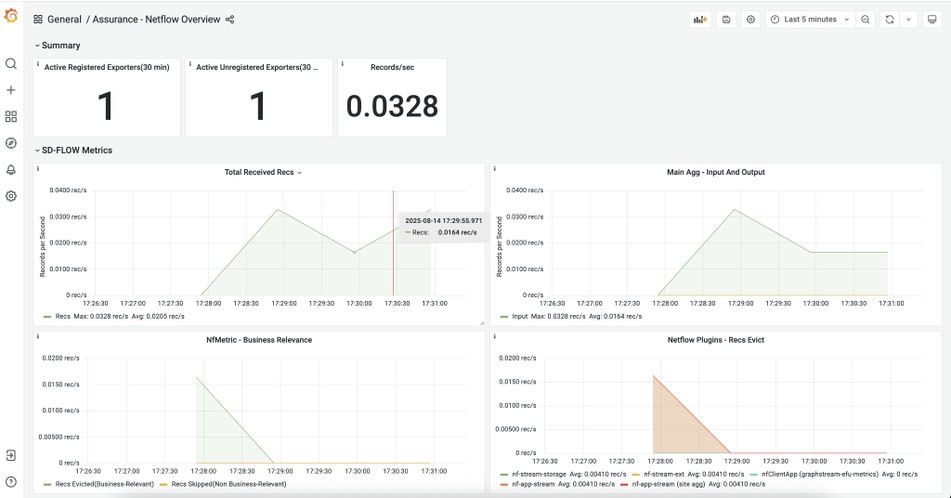

• データがElasticsearchに書き込まれていることを検証します。

特定のエクスポータの最後の10個のレコードをIPで確認します（コマンドでエクスポータのIPを置き換えます）。

curl 'elasticsearch.ndp:9200/*flowmetrics*/_search?q=\~label:nfMetricAggregation_5_min+AND+exporterIpAddress: IP_ADDRESS&sort=~modificationtime:desc&size=10&pretty'

要点

• NETCONFは、アプリケーションテレメトリには必須ではありません。

• エクスポータインターフェイスは物理インターフェイスである必要はありません。

• エクスポータインターフェイスに関連付けられたトラフィックは、アプリケーションエクスペリエンスの一部ではありません。

• Catalyst Centerは、送信元インターフェイスから到達可能である必要があります。
