Cisco Catalyst 9130AX シリーズ アクセスポイント データシート

Wi-Fi 6（802.11ax）

新しい標準規格である IEEE 802.11ax（別名 High-Efficiency-Wireless（HEW）または Wi-Fi 6）は、802.11ac を基盤とする技術です。通常の環境ではより優れたエクスペリエンスを実現し、4K または 8K ビデオ、高密度高精度のコラボレーション アプリケーション、オールワイヤレスオフィス、IoT などの高度なアプリケーションでも、安定した性能を発揮できます。Wi-Fi 6 では 2.4 GHz と 5 GHz 両方の帯域を使用するように設計されている点が、802.11ac 規格と異なります。

Cisco RF ASIC

Cisco RF 特定用途向け集積回路（ASIC）は、高度な RF スペクトル解析を実行し、Cisco CleanAir、ワイヤレス侵入防御システム（WIPS）、FastLocate、動的周波数選択（DFS）検出などの機能を提供する完全に統合されたソフトウェア定義型無線（SDR）です。

アップリンク/ダウンリンク OFDMA

直交周波数分割多元接続（OFDMA）ベースのスケジューリング機能により、帯域幅をリソースユニット（RU）という小さな周波数割り当て単位に分割します。RU は個々のクライアントに対してダウンリンクとアップリンクの双方向で割り当てることができるため、オーバーヘッドと遅延の軽減につながります。

アップリンク/ダウンリンク MU-MIMO テクノロジー

Multiuser Multiple-Input Multiple-Output（MU-MIMO）では 8 つの空間ストリームをサポートしているため、アクセスポイントはクライアントデバイス間で空間ストリームを分割できるようになり、スループットを最大化できます。

BSS カラーリング

アクセスポイントとそのクライアントは空間の再利用（Basic Service Set [BSS] カラーリング）により BSS を区別し、同時伝送数を増やすことが可能です。

ターゲット起動時間

クライアントはターゲット起動時間（TWT）という新しい省電力モードでスリープ状態を維持し、あらかじめスケジュールされた（ターゲット）時間にのみ起動してアクセスポイントとデータを交換します。これによりバッテリ駆動デバイスでは、802.11n および 802.11ac によって最大 3 ～ 4 倍の大幅な省電力を実現できます。

インテリジェントキャプチャ

インテリジェントキャプチャはネットワークを調査して、Cisco DNA Center に詳細な分析を提供します。このソフトウェアは、240 を超える異常を追跡し、すべてのパケットをオンデマンドですぐに確認できるため、オンサイトのネットワーク管理者のような役割を果たします。また、ワイヤレスネットワークに関して、詳細情報に基づいた意思決定を行うことができます。

フレキシブル ラジオ アサインメント（FRA）とトライ無線モード

FRA により、RF 環境とトラフィックの需要に基づいて、無線を提供する際の動作モードをアクセスポイントでインテリジェントに決定できるようになります。アクセスポイントは次のモードで動作可能です。

アクセスポイントのデフォルトモードは、8x8 5 GHz および 4x4 2.4 GHz のデュアル無線です。ソフトウェアを介して 8x8 無線を 2 つの独立した 4x4 5 GHz 無線に分割できるので、2.4 GHz 無線をアクティブに維持しながら FRA の利点を活用できます。

スマートアンテナコネクタを備えた業界初の 8x8 外部アンテナアクセスポイント

Cisco Catalyst 9130AX シリーズ アクセスポイントは、業界で初めて外部アンテナを使用した 8x8 無線アーキテクチャを提供します。また、これらのアンテナは、デュアル 4x4 無線アーキテクチャに分割することもできます。外部アンテナのある 9130AX シリーズ アクセスポイントには、インテリジェントな物理アンテナコネクタが用意されています。このコネクタにより、ホール、コンベンションセンター、図書館、カフェテリア、アリーナやスタジアムなどの高密度かつ広い公共エリア環境で、非常に柔軟なネットワーク設計が可能になります。

Cisco Embedded Wireless Controller（EWC）

Catalyst 9130AX アクセスポイントに組み込まれているワイヤレスコントローラは、中小規模企業や分散型企業を含むあらゆる規模のネットワーク向けに設計されています。物理ワイヤレスコントローラを必要とせずに、業界最先端のワイヤレス LAN テクノロジーを提供します。詳細については、EWC データシートを参照してください。

Catalyst 9100 アクセスポイントでのアプリケーション ホスティング

Catalyst 9100 アクセスポイントでアプリケーションをホスティングすることで、オーバーレイネットワークをインストールして管理する必要がなくなるため、IoT の導入が将来にわたって容易になります。USB インターフェイスとコンテナ化されたアプリケーションおよびハードウェアモジュールを活用することでコストが減少し、シンプルになります。Cisco DNA Center を追加すると、導入環境全体でのアプリケーションのライフサイクル管理とワークフローが可能になります。

マルチギガビット イーサネットのサポート

マルチギガビット イーサネットが 100 Mbps と 1 Gbps に加え、5 Gbps と 2.5 Gbps のアップリンク速度を実現します。すべての速度を 10GBASE-T（IEEE 802.3bz）配線だけでなくカテゴリ 5e 配線でもサポートします。

Bluetooth 5

Bluetooth Low Energy（BLE）5 無線技術を取り入れたことで、資産追跡、経路案内、分析などのロケーションベースの用途にも利用できます。

アプリケーション コンテナ サポート

コンテナのサポートにより、ホストアクセスポイント上の IoT アプリケーションにエッジコンピューティングの機能を提供します。

Apple 機能

Apple 社とシスコは相互連携し、シスコのテクノロジーをベースとするソリューションを開発し、社内ネットワーク上での iOS モバイルエクスペリエンスを最適化しました。Apple iOS の新機能とシスコの最新ソフトウェアやハードウェアを組み合わせることにより、ネットワーク インフラストラクチャをさらに効果的に活用し、すべてのビジネスアプリケーションでユーザエクスペリエンスを向上できるようになりました。

コラボレーションの中心にあるのが Cisco WLAN および Apple デバイス間の独自のハンドシェイクです。このハンドシェイクにより、Cisco WLAN は最適な Wi-Fi ローミングエクスペリエンスを Apple デバイスに提供することができます。さらに、Cisco WLAN は Apple デバイスを信頼し、Apple デバイスで指定されたビジネスに不可欠なアプリケーションを優先的に処理します。この機能はファストレーンとも呼ばれます。

製品番号

Cisco Catalyst 9130AXI アクセスポイント：屋内環境向け（内蔵アンテナ）

Cisco Catalyst 9130AXE アクセスポイント：要件の厳しい屋内環境向け（外部アンテナ）

Cisco Catalyst 9130AXE-STAアクセスポイント：C9130 AP（C-ANT9104スタジアムアンテナ付き）

規制ドメイン：（x = 規制ドメイン）

お客様の国における使用認可をご確認ください。認可状況および特定の国に対応する規制ドメインを確認するには、https://www.cisco.com/go/aironet/compliance [英語] を参照してください。

すべての規制ドメインで認可されているわけではありません。使用が認可され次第、グローバル価格表や地域の価格表に製品番号が記載されます。

Cisco Wireless LAN サービス

ソフトウェア

Catalyst 9130AXI

Catalyst 9130AXE

Cisco Catalyst 9130AXE スタジアムアンテナ、外部アンテナ（C-ANT9104）

サポート対象の Wireless LAN コントローラ

802.11n バージョン 2.0 および関連機能

802.11ac

802.11ax

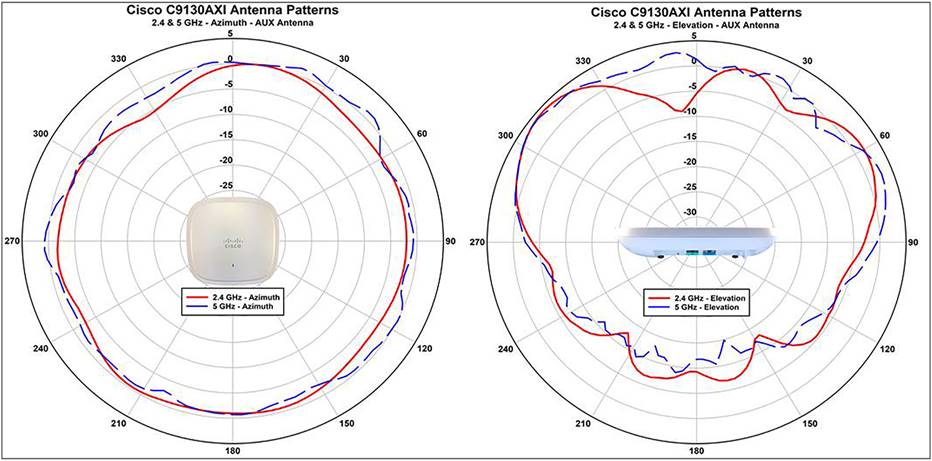

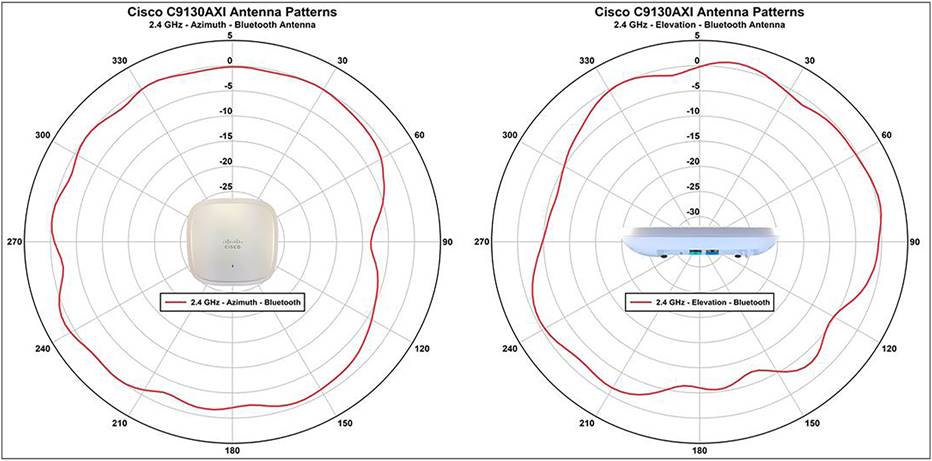

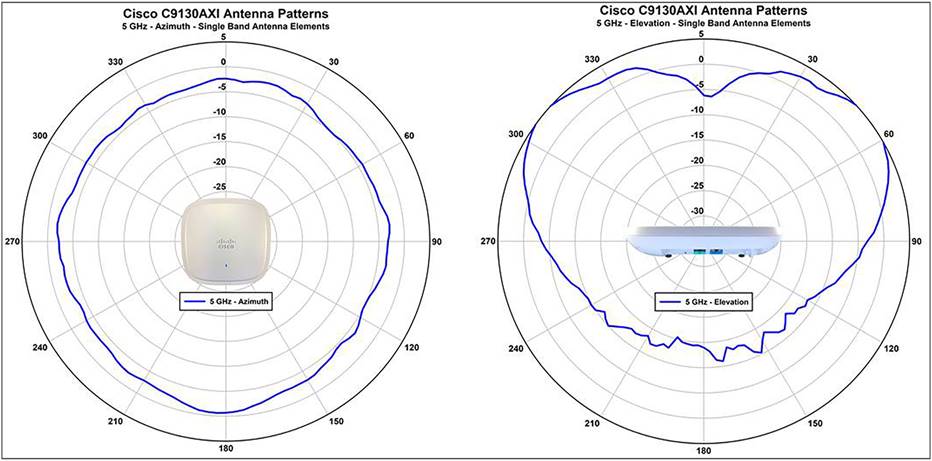

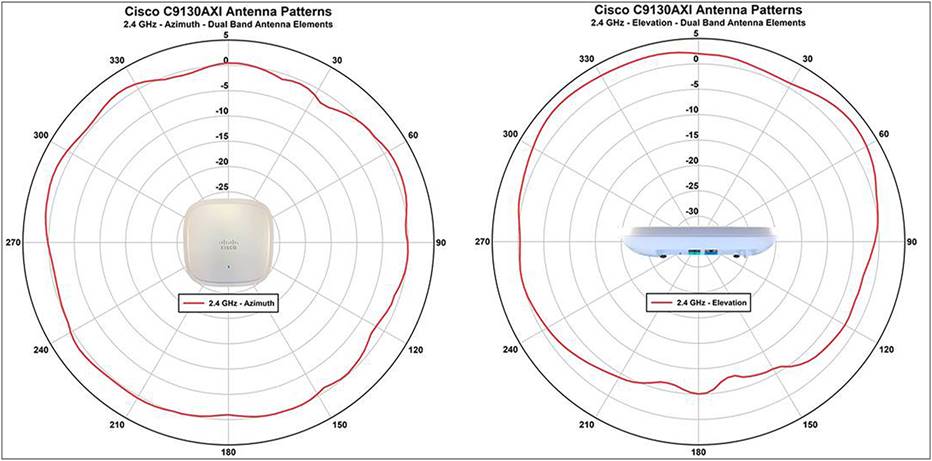

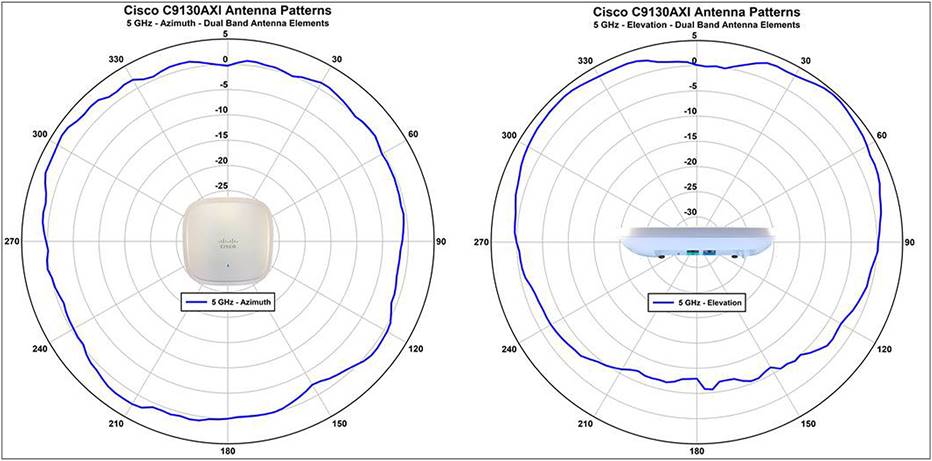

内蔵アンテナ

外部アンテナ（スマートアンテナコネクタ付属）

インターフェイス

インジケータ

寸法（幅 X 奥行 X 高さ）

◦      C9130AXI：22.6 X 22.6 X 4.8 cm（8.9 X 8.9 X 1.88 インチ）

◦      C9130AXE：23.3 X 23.3 X 4.0 cm（9.17 X 9.17 X 1.58 インチ）

◦      C9130AXE-STA：59.70 X 46.23 X 14.8 cm（18.2 X 23.5 X 5.8インチ）

重量

Cisco Catalyst 9130AXI

Cisco Catalyst 9130AXE

Cisco Catalyst 9130AXE-STA

入力電力要件

Catalyst 9130AXI

電源

2.4 GHz 無線

5 GHz 無線

リンク速度

USB

PoW 最大電力消費

802.3at（PoE+）

4 X 4

8 x 8

5G

なし

25.5W

802.3at（PoE+）

4 X 4

4 X 4

5G

あり [4.5 w]

25.5W

802.3bt（Cisco UPOE）

4 X 4

8 x 8

5G

あり [4.5 w]

30.5W

Cisco Catalyst 9130AXE

電源

2.4 GHz 無線

5 GHz 無線

リンク速度

USB

PoE 最大電力消費

802.3at（PoE+）

4 X 4

8 x 8

5G

なし

25.5W

802.3at（PoE+）

4 X 4

4 X 4

5G

あり [4.5 w]

25.5W

802.3bt（Cisco UPOE）

4 X 4

8 x 8

5G

あり [4.5 w]

30.5W

Cisco Catalyst 9130AXI、9130AXE

電源

2.4 GHz 無線

5 GHz 無線

リンク速度

USB

PoE 最大電力消費

802.3af

PoE

1 x 1

1 x 1

1G

なし

13.4W

注：       実際の消費電力は、AP の使用状況によって異なる場合があります。適切な電力ネゴシエーションを可能にするために、LLDP/CDP が有効になっていることを確認することをお勧めします。

環境

Cisco Catalyst 9130AXI

注：周囲の動作温度が 40°C を超えると、アクセスポイントの 5 GHz 帯の無線機能が 8 x 8 から 4 x 4 に移行します。イーサネットのアップリンクは 1 ギガビットにダウングレードしますが、USB インターフェイスは有効なままになります。

Cisco Catalyst 9130AXE

システムメモリ

保証

制限付きライフタイムハードウェア保証

利用可能な送信出力設定

2.4 GHz

5 GHz

規制ドメイン

注：お客様の国における使用認可をご確認ください。認可状況および特定の国に対応する規制ドメインを確認するには、https://www.cisco.com/go/aironet/compliance を参照してください。

規制ドメインのサポートの詳細については、『Cisco Regulatory Domain White Paper』を参照してください。

適合規格

◦      IEC 60950-1

◦      EN 60950-1

◦      UL 60950-1

◦      CAN/CSA-C22.2 No. 60950-1

◦      AS/NZS60950.1

◦      UL 2043

◦      クラス III 機器

◦      CISPR 32（rev. 2015）

◦      EN 55032（rev. 2012/AC:2013）

◦      EN 55032（rev. 2015）

◦      EN61000-3-2（rev. 2014）

◦      EN61000-3-3（rev. 2013）

◦      KN61000-3-2

◦      KN61000-3-3

◦      AS/NZS CISPR 32 Class B（rev. 2015）

◦      47 CFR FCC Part 15B

◦      ICES-003（rev. 2016 Issue 6、Class B）

◦      VCCI-CISPR 32

◦      CNS（rev. 13438）

◦      KN-32

◦      QCVN 118:2018/BTTTT

◦      CISPR 24（rev. 2010）

◦      EN 55024 + AMD 1（rev. 2010）

◦      EN 55035: 2017

◦      KN35

◦      EN 301 489-1（v2.1.1 2017-02）

◦      EN 301 489-17（v3.1.1 2017-02）

◦      QCVN（18:2014）

◦      QCVN 112:2017/BTTTT

◦      KN 489-1

◦      KN 489-17

◦      EN 60601-1-2:2015

◦      EN 61000-6-1: 2007

◦      EN 300 328（v2.1.1）

◦      EN 301 893（v2.1.1）

◦      AS/NZS 4268（rev. 2017）

◦      47 CFR FCC Part 15C、15.247、15.407

◦      RSP-100

◦      RSS-GEN

◦      RSS-247

◦      中国における規制 SRRC

◦      LP0002（rev. 2018.1.10）

◦      日本 Std. 33a、Std. 66、Std. 71

◦      EN 50385（rev. Aug 2002）

◦      ARPANSA

◦      AS/NZS 2772（rev. 2016）

◦      EN 62209-1（rev. 2016）

◦      EN 62209-2（rev. 2010）

◦      47 CFR Part 1.1310 および 2.1091

◦      RSS-102

◦      IEEE 802.3

◦      IEEE 802.3ab

◦      IEEE 802.3af/at

◦      IEEE 802.11a/b/g/n/ac/ax

◦      IEEE 802.11h、802.11d

◦      802.11i、WPA2、WPA3

◦      802.1X

◦      Advanced Encryption Standard（AES）

◦      EAP-Transport Layer Security（TLS）

◦      EAP-Tunneled TLS（TTLS）または Microsoft Challenge Handshake Authentication Protocol（MSCHAP）v2

◦      Protected EAP（PEAP）v0 または EAP-MSCHAP v2

◦      EAP-Flexible Authentication via Secure Tunneling（EAP-FAST）

◦      PEAP v1 または EAP-Generic Token Card（GTC）

◦      EAP-Subscriber Identity Module（SIM）

データレート、送信電力、受信感度

データレート、送信電力、受信感度の詳細については、Cisco RF の詳細を参照してください。

送信（Tx）電力および受信（Rx）感度

5 GHz プライマリ無線

5 GHz セカンダリ無線

2.4 GHz 無線

空間ストリーム

アクティブなアンテナ数

送信電力合計（dBm）

受信感度（dBm）

送信電力合計（dBm）

受信感度（dBm）

送信電力合計（dBm）

受信感度（dBm）

802.11/11b

1 Mbps

1

4

–

–

–

–

23

-104

11 Mbps

1

4

–

–

–

–

23

-96

802.11a/g

6 Mbps

1

4

23

-100

23

-99

23

-98

24 Mbps

1

4

22

-92

22

-92

22

-91

54 Mbps

1

4

21

-84

21

-83

20

-82

802.11n HT20

MCS0

1

4

23

-99

23

-99

23

-98

MCS31

4

4

20

-77

20

-77

20

-75

802.11n HT40

MCS0

1

4

23

-96

23

-96

–

–

MCS31

4

4

20

-75

20

-75

–

–

802.11ac VHT20

MCS0

1

4

23

-100

23

-99

–

–

MCS9

4

4

–

–

–

–

–

–

MCS0

1

8

26

-102

–

–

–

MCS8

8

8

23

-73

–

–

–

MCS9

8

8

–

–

–

–

–

802.11ac VHT40

MCS0

1

4

23

-96

23

-96

–

–

MCS9

4

4

19

-69

19

-69

–

–

MCS0

1

8

26

-99

–

–

–

MCS9

8

8

22

-69

–

–

–

802.11ac VHT80

MCS0

1

4

23

-93

23

-93

–

–

MCS9

4

4

19

-65

19

-64

–

–

MCS0

1

8

26

-95

–

–

–

MCS9

8

8

22

-65

–

–

–

802.11ac VHT160

MCS0

1

4

26

-89

–

–

–

MCS9

4

4

21

-61

–

–

–

802.11ax HE20

MCS0

1

4

23

-99

23

-99

23

-98

MCS11

4

4

18

-66

18

-66

17

-65

MCS0

1

8

26

-102

–

–

–

MCS11

8

8

21

-65

–

–

–

802.11ax HE40

MCS0

1

4

23

-96

23

-96

–

–

MCS11

4

4

18

-63

18

-62

–

–

MCS0

1

8

26

-99

–

–

–

MCS11

8

8

21

-63

–

–

–

802.11ax HE80

MCS0

1

4

23

-93

23

-93

–

–

MCS11

4

4

17

-59

17

-59

–

–

MCS0

1

8

26

-96

–

–

–

MCS11

8

8

20

-59

–

–

–

802.11ax HE160

MCS0

1

4

26

-88

–

–

–

MCS11

4

4

19

-56

–

–

–
