目的と内容
このアンテナリファレンスガイドでは、Cisco® Aironet® および Catalyst® のワイヤレス LAN システムまたはワイヤレスブリッジシステムで使用されるアンテナについて説明します。アンテナの展開と設計、制限事項と機能、および基本理論を詳しく解説します。このドキュメントには、シスコのアンテナとアクセサリに関する情報だけでなく、
設置シナリオ、規制情報、および使用可能なアンテナの技術仕様と図も掲載しています。
アンテナの概要
Cisco Aironet の各無線製品は、さまざまな環境で動作するように設計されています。アンテナシステムを実装すると、カバレッジとパフォーマンスが大幅に向上します。
シスコワイヤレス LAN の全体的なパフォーマンスを最適化するには、適切なアンテナを選択して配置することで無線カバレッジをどのように最大化するかを理解することが重要です。アンテナシステムは、アンテナ、取り付け金具、コネクタ、アンテナケーブル、場合によっては避雷器など、多数のコンポーネントで構成されています。ご相談については、Cisco Aironet パートナー(http://tools.cisco.com/WWChannels/LOCATR/jsp/partner_locator.jsp)宛てにご連絡願います。
シスコパートナーは、複雑な要件に対応するオンサイトのエンジニアリングサポートを提供できます。
アンテナのプロパティと定格
アンテナによって 3 つの基本的な特性である、ゲイン、指向性、偏波が無線システムに備わります。ゲインは電力の増加度合いを表します。指向性は伝送パターンの形状を表します。アンテナによく似た例に、懐中電灯の反射鏡があります。反射鏡が光線を特定の方向に集め、強めるのは、無線システムの RF ソースに対して皿型のパラボラアンテナが行っていることとよく似ています。
アンテナゲインは 2 つの値の比率を示すもので、デシベル単位で測定されます。特定のアンテナのゲインは等方性アンテナのゲインと比較されます。等方性アンテナは、均一な 3 次元放射パターンを持つ理論上のアンテナです(リフレクタのない電球に似ています)。等方性放射体(dBi)値に対してデシベルは特定のアンテナの電力レベルを理論上の等方性アンテナと比較するために使用されます。米国の規制機関(連邦通信委員会(FCC))では、計算に dBi を使用しています。等方性アンテナの電力定格は 0 dB とされています。つまり、アンテナ自体と比較してゲイン/損失がゼロということです。
等方性アンテナとは異なり、ダイポールアンテナは実際のアンテナです。ダイポールアンテナには、等方性アンテナとは異なる放射パターンがあります。ダイポール放射パターンは水平面では 360 度、垂直面では 75 度(ダイポールアンテナが垂直に立てられていることが前提)で、ドーナツのような形をしています。ビームは「若干」集中するため、ダイポールアンテナには水平面で 2.14 dB の等方性アンテナに対するゲインがあります。ダイポールアンテナのゲインは 2.14 dBi とされています(等方性アンテナとの比較)。
一部のアンテナはダイポールアンテナと比較して評価されます。これは、ダイポールアンテナに対するデシベルの省略である dBd という接尾辞で表されます。したがって、ダイポールアンテナのゲインは 0 dBd(= 2.14 dBi)です。
マニュアルの大半では、ゲインが 2.2 dBi のダイポールアンテナを基準としています。実際の数値は 2.14 dBi ですが、多くの場合は切り上げられます。
シスコは、2.4 GHz 向けと5 GHz 向けの両方の製品で、アクセスポイントとブリッジで使用するためのさまざまなスタイルのアンテナを提供しています。販売されているアンテナはすべて FCC の認可を受けています。アンテナのタイプごとにカバレッジ機能は異なっています。アンテナのゲインが増加すると、カバレッジエリアにトレードオフが生じます。通常、

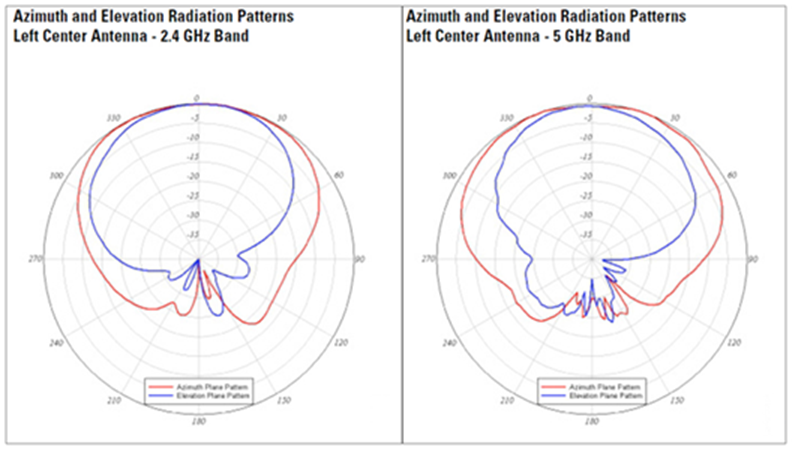

高ゲインアンテナのカバレッジ距離は長くなりますが、特定の方向に限られます。次に説明する放射パターンは、シスコが提供するダイポールアンテナ、全方向性アンテナ、およびパッチアンテナのスタイルのカバレッジエリアを示しています。
全方向性アンテナ
全方向性アンテナ(図 1)は、360 度の放射パターンを提供するように設計されています。このタイプのアンテナは、アンテナから全方向のカバレッジが必要な場合に使用されます。標準の 2.14 dBi「ラバーダック」は、全方向性アンテナの 1 つのスタイルです。
全方向性アンテナ
指向性アンテナ
指向性アンテナには、さまざまなスタイルと形状があります。アンテナは信号に電力を追加しません。トランスミッタから受信したエネルギーをリダイレクトするだけです。このエネルギーのリダイレクトによって、一方向にエネルギーを多く供給し、他のすべての方向にはエネルギーを少なく供給するという効果があります。指向性アンテナのゲインが増加すると、放射角は通常は縮小し、カバレッジ距離は長くなりますが、カバレッジ角度が小さくなります。指向性アンテナには、パッチアンテナ(図2)とパラボリックディッシュが含まれます。パラボリックディッシュの RF エネルギー経路は非常に狭いため、設置者はこれらのタイプのアンテナを互いに正確に向ける必要があります。

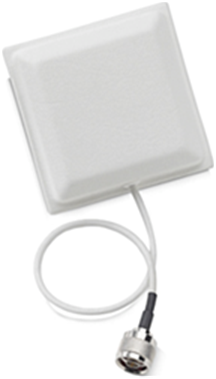

指向性パッチアンテナ
ケーブル接続
ケーブル配線はシステムに損失をもたらし、アンテナがもたらすゲインの一部を無効にして RF カバレッジの範囲を縮小します。
インターコネクトケーブル
すべてのアンテナ(標準のダイポールを除く)に接続されたこのケーブルは、無線とアンテナに 50 オームのインピーダンスを提供し、2 つのアイテム間を柔軟に接続します。損失率が高いため、接続距離が非常に短い(通常は 10 フィート未満)場合を除き、使用しないでください。すべてのアンテナの一般的な長さは 36 インチです。
低損失ケーブルと超低損失ケーブル
シスコでは、2.4 GHz および 5 GHz の製品ラインで使用する 2 種類のケーブルを提供しています。これらのケーブルは、標準的なインターコネクトケーブルよりも損失率がはるかに低いため、アンテナを無線デバイスから任意の距離に配置しなければならない場合に使用できます。これらは低損失ケーブルですが、長さは最小限に抑える必要があります。
アンテナを無線ユニットから離して取り付けるには、2 つのタイプのケーブルを使用できます。100 フィートおよび 150 フィートのケーブルは LMR600 タイプのケーブルで、20 フィートおよび 50 フィートのケーブルは LMR400 タイプのケーブルです。この 4 つのどの長さでも、1 つの逆極性 TNC(RP-TNC)プラグと 1 つの RP-TNC ジャックコネクタが付属しています。これにより、アンテナに付属の無線ユニットとインターコネクトケーブルに接続できます。
コネクタ
米国連邦規則に従い、1994 年 6 月以降に製造された 2.4 GHz および 5 GHz の ISM 帯域で使用される製品は、固有の標準外(すぐには市場で入手できないことを意味する)のコネクタを使用するか、または専門家が設置するように設計されています。 (ここでの「専門家」とは、RF の設置と規制に関するトレーニングを受けた人物を指します)。2.4 GHz 製品の多くは、RF のトレーニングを受けていない担当者によって設置されるため、これらの製品は固有のコネクタの規則に準拠する必要があります。シスコの屋外アクセスやブリッジの製品は、RF の専門家が設置するように設計されているため、標準の N 型コネクタを使用できます。Cisco Aironet 屋内用製品には RP-TNC コネクタを使用します。これらは通常の TNC コネクタに似ていますが、標準のコネクタと嵌合させることはできません。
シスコは最近、DART と呼ばれる新しいマルチ RF コネクタを導入しました。DART コネクタは、4 つまたは 8 つの RF 信号と複数の電気ピンをサポートできます。シスコは 設置を簡素化し、プロビジョニングと検出を自動化する回路を搭載した新しいラインの Self Identifying アンテナ(SIA)に適合する単一の挿入ケーブルを作成するために DART コネクタを開発しました。
シスコ製品との互換性を確保するには、シスコのアンテナとケーブルを使用します。
取り付け用部品
各アンテナには何らかのタイプの取り付けが必要です。標準のダイポールアンテナは、ユニットの RP-TNC コネクタに接続するだけです。マスト取り付けアンテナは、さまざまな直径のマストに取り付けるように設計されており、取り付け用の金具が付属しています。パッチアンテナは、壁面または天井に平らに取り付けるように設計されており、天井取り付け型アンテナには、吊り天井の横材用の留め金が装備されています。
ほとんどの屋内使用では、.75 インチまたは 1 インチの電線用コンジットにより適切に取り付けることができます。屋外で使用する場合は、選択したアンテナの風荷重の定格に耐える、亜鉛メッキされているか、またはアルミ製の重量のある壁面マストを使用します。
避雷器
屋外アンテナの設置を使用する場合、アンテナやケーブルで発生する電荷や、近くへの落雷によって誘電されたサージによってアンテナが損傷する可能性が常にあります。Cisco Aironet の避雷器は、2.4 GHz 〜 5 GHz の無線機器を、同軸伝送線路を通過する静電気や誘導雷サージから保護するように設計されています。両方のシステムは、製品のハードウェア設置マニュアルに記載されているように、適切に接地する必要があります。これらの保護メカニズムでは、直接落雷した場合の損傷を防ぐことはできません。
動作理論

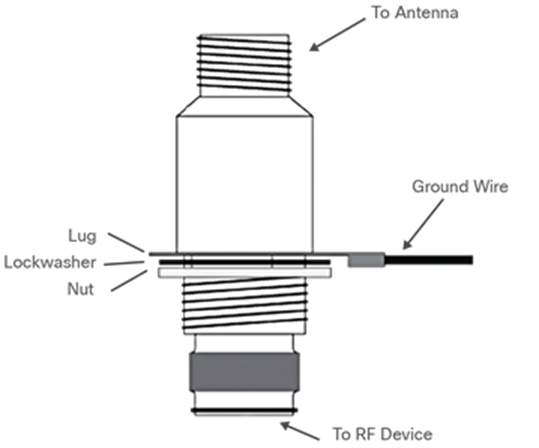

Cisco Aironet の避雷器(図3)は、RF 機器をアースに分路することで、エネルギーのサージが RF 機器に到達するのを防ぎます。サージは約 0.0000001 秒(100 ナノ秒)内で 50 ボルト未満に制限されます。一般的な雷サージは約 0.000002 秒(2 マイクロ秒)です。
Cisco Aironet 避雷器
許容される過渡的 IEEE (サージ)抑制は 0.000008 秒(8 マイクロ秒)です。Cisco Aironet 避雷器は、中心導体とアースの間に配置されたガス放電管を備えた 50 オームの伝送線です。このガス放電管は、電圧およびエネルギーサージが存在すると、ほぼ瞬時に開回路から短絡回路に変化し、エネルギーサージ用アースへの経路を提供します。
インストール
この避雷器は、アンテナケーブルと Aironet アクセスポイントの間に取り付けるように設計されています。屋内または保護されたエリア内に設置する必要があります。良好なアースを避雷器に必ず取り付けてください。これを行うには、アースラグを避雷器に取り付け、太いワイヤ(6 番の個体銅線)を使用してラグを良好なアースに接続します。
日本での認定取得済みアンテナについてはこちらをご参照ください。 https://www.cisco.com/jp/go/antenna-japan
表 1. RP-TNC コネクタ付きの 2.4 GHz および 5 GHz のアクセスポイント用デュアルバンドアンテナ
シスコ製品番号 |
アンテナ タイプ |
説明 |
ゲイン |

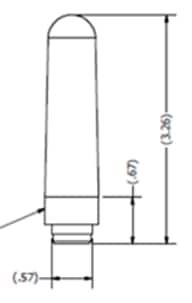

AIR-ANT2524DB-R AIR-ANT2524DB-R= |
ブラックダイポール、1 ポート |
シングル ブラック ダイポール アンテナ、RP-TNC コネクタ付き。アンテナは屋内全方向性カバレッジを提供します。 |
2.4 GHz:2 dBi 5 GHz:4 dBi |
AIR-ANT2524DG-R AIR-ANT2524DG-R= |
グレーダイポール、1 ポート |
シングル グレー ダイポール アンテナ、RP-TNC コネクタ付き。アンテナは屋内全方向性カバレッジを提供します。90 度の連接半径を持ち、Aironet 1830、1850、2800、および 3800 シリーズと Cisco Catalyst 9115AX、9120AX、9130AX シリーズのアクセスポイントで使用できます。 |
2.4 GHz:2 dBi 5 GHz:4 dBi |
AIR-ANT2524DW-R AIR-ANT2524DW-R= |
ホワイトダイポール、1 ポート |
シングル ホワイト ダイポール アンテナ、RP-TNC コネクタ付き。アンテナは屋内全方向性カバレッジを提供します。 |
2.4 GHz:2 dBi 5 GHz:4 dBi |
AIR-ANT2535SDW-R AIR-ANT2535SDW-R= AIR-ANT2535SDW-RS(=) |
ホワイトダイポール、1 ポート |
シングル ホワイト ダイポール アンテナ、RP-TNC コネクタ付き。アンテナは屋内全方向性カバレッジを提供します。 |
2.4 GHz:3 dBi 5 GHz:5 dBi |
AIR-ANT2524DW-RS AIR-ANT2524DW-RS= |
ホワイトダイポール、1ポート |
シングル ホワイト ダイポール アンテナ、RP-TNC コネクタ付き。アンテナは屋内全方向性カバレッジを提供します。 |
2.4 GHz:2 dBi 5 GHz:4 dBi |
AIR-ANT2524V4C-R= AIR-ANT2524V4C-RS= |
全方向性、4 ポート(全ポートデュアルバンド) |
天井取り付け型全方向性アンテナ。屋内用に設計されたこのアンテナには、天井取り付け金具が付属しています。4 本のプレナム定格ピグテールケーブル(各 3 フィート)と 4 本の RP-TNC コネクタが備わっています。Aironet 1830、1850、2800、および 3800 シリーズと、Cisco Catalyst 9115AX、9120AX、9130AX シリーズのアクセスポイントなど、 |
2.4 GHz:2 dBi 5 GHz:4 dBi |
AIR-ANT2544V4M-R= AIR-ANT2544V4M-RS= |
全方向性、4 ポート(全ポートデュアルバンド) |
屋内/屋外壁面取り付け型またはマスト取り付け型デュアルバンド全方向性アンテナ、4 本のプレナム定格 36 インチケーブルおよび RP-TNC コネクタ付き。Aironet 1830、1850、2800、および 3800 シリーズと、Cisco Catalyst 9115AX、9120AX、9130AX シリーズのアクセスポイントなど、デュアルバンドポートを備えたアクセスポイントで使用するように設計されています。 |
2.4 GHz:4 dBi 5 GHz:4 dBi |
AIR-ANT2544V4M-R8= |
全方向性、4 ポート(全ポートデュアルバンド) |
8 フィートのアンテナケーブルを搭載したデュアルバンド他入力、多出力(MIMO)壁面取り付け型全方向性アンテナは 2.4 GHz および 5 GHz の周波数範囲で動作し、Aironet 1830、1850、2800、および 3800 シリーズと Cisco Catalyst 9115AX、9120AX、9130AX シリーズのアクセスポイントでの屋外使用または屋内使用向けに設計されています。 |
2.4 GHz:3 dBi 5 GHz:2 dBi |
AIR-ANT2566P4W-R= AIR-ANT2566P4W-RS= |
パッチ、4 ポート(全ポートがデュアルバンド) |
屋外/屋内用壁面取り付け型デュアルバンド パッチ アンテナ、4 本のプレナム定格 36 インチケーブルと RP-TNC |
2.4 GHz:6 dBi 5 GHz:6 dBi |
AIR-ANT2566D4M-R= AIR-ANT2566D4M-RS= |
パッチ、4 ポート(全ポートがデュアルバンド) |
デュアルバンド MIMO 壁面取り付け型指向性アレイアンテナは、2.4 GHz および 5 GHz の周波数範囲で動作し、Aironet 1830、1850、2800、および 3800 シリーズ、および Cisco Catalyst 9115AX、9120AX、9130AX シリーズのアクセスポイントでの屋内使用または屋外使用向けに設計されています。 |
2.4 GHz:6 dBi 5 GHz:6 dBi |
C-ANT9101= |
全方向性、8 ポート |
デュアルバンド MIMO 天井取り付け型全方向性アンテナは 2.4 GHz および 5 GHz の周波数範囲で動作し、9130AX シリーズのアクセスポイントでの屋内使用向けに設計されています。 |
2.4 GHz:2 dBi 5 GHz:3 dBi |
C-ANT9102= |
全方向性、8 ポート |
デュアルバンド MIMO 壁面/ポール取り付け型全方向性アンテナは 2.4 GHz および 5 GHz の周波数範囲で動作し、9130AX シリーズのアクセスポイントでの屋内使用向けに設計されています。 |
2.4 GHz:4 dBi 5 GHz:4 dBi |
C-ANT9103= |
指向性、8 ポート |
デュアルバンド MIMO 壁面/ポール取り付け型指向性アンテナは 2.4 GHz および 5 GHz の周波数範囲で動作し、9130AX シリーズのアクセスポイントでの屋内使用向けに設計されています。 |
2.4 GHz:6 dBi 5 GHz:6 dBi |
表 2. 2.4 GHz および 5 GHz のアクセスポイントおよびブリッジアンテナ、N 型コネクタ付き
シスコ製品番号 |
アンテナ タイプ |
説明 |
ゲイン |
AIR-ANT2420V-N (=) |
全方向性 |
メッシュアクセスポイント用の 2.4 GHz 全方向性アンテナ。Aironet 1570 シリーズメッシュアクセスポイントでの使用に適しています。長さはわずか 5 インチで、アクセスポイントに直付けされ、ケーブル接続はありません。 |
2 dBi |
AIR-ANT2450V-N (=) |
全方向性 |
メッシュアクセスポイント用の 2.4 GHz 全方向性アンテナ。Aironet 1560 および 1570 シリーズのメッシュアクセスポイントでの使用に適しています。アクセスポイントに直付けされ、ケーブル接続はありません。 |
5 dBi |
AIR-ANT2455V-N= |
全方向性 |
メッシュアクセスポイント用の 2.4 GHz 全方向性アンテナ。Aironet 1560 および 1570 シリーズのメッシュアクセスポイントでの使用に適しています。アクセスポイントに直付けされ、ケーブル接続はありません。 |
5.5 dBi |
AIR-ANT2450V-N-HZ (=) |
全方向性 |
メッシュアクセスポイント用の 2.4 GHz 全方向性アンテナ。Aironet 1560 および 1570 シリーズのメッシュアクセスポイントでの使用に適しています。アクセスポイントに直付けされ、ケーブル接続はありません。 |
5 dBi |
AIR-ANT2450VG-N (=) |
全方向性 |
メッシュアクセスポイント用の 2.4 GHz 全方向性アンテナ。Aironet 1560 および 1570 シリーズのメッシュアクセスポイントでの使用に適しています。アクセスポイントに直付けされ、ケーブル接続はありません。 |
5 dBi |
AIR-ANT2450HG-N (=) |
全方向性 |
メッシュアクセスポイント用の 2.4 GHz 全方向性アンテナ。Aironet 1560 および 1570 シリーズのメッシュアクセスポイントでの使用に適しています。アクセスポイントに直付けされ、ケーブル接続はありません。 |
5 dBi |
AIR-ANT2480V-N (=) |
全方向性 |
メッシュアクセスポイント用の 2.4 GHz 全方向性アンテナ。Aironet 1560 および 1570 シリーズのメッシュアクセスポイントでの使用に適しています。アクセスポイントに直付けされ、ケーブル接続はありません。 |
8 dBi |
AIR-ANT2413P2M-N= AIR-ANT2413P2M-NS = |
パッチ、2 ポート |
2 つの直交偏波ポートを搭載した 2.4 GHz 指向性アンテナ。直角 N 型コネクタで終端されている 2 本の 30 インチケーブルが付属しています。Aironet 1560 および 1570 シリーズのメッシュアクセスポイントでの使用に適しています。 |
13 dBi |
AIR-ANT5140V-N (=) |
全方向性 |
メッシュアクセスポイント用の 5 GHz 全方向性アンテナ。Aironet 1570 シリーズメッシュアクセスポイントでの使用に適しています。アクセスポイントに直付けされ、ケーブル接続はありません。 |
4 dBi |
AIR-ANT5150VG-N (=) |
指向性 |
メッシュアクセスポイント用の 5 GHz 全方向性アンテナ。Aironet 1560 および 1570 のメッシュアクセスポイントでの使用に適しています。アクセスポイントに直付けされ、ケーブル接続はありません。 |
5 dBi |
AIR-ANT5150HG-N (=) |
指向性 |
メッシュアクセスポイント用の 5 GHz 全方向性アンテナ。Aironet 1560 および 1570 のメッシュアクセスポイントでの使用に適しています。アクセスポイントに直付けされ、ケーブル接続はありません。 |
5 dBi |
AIR-ANT5180V-N (=) |
全方向性 |
メッシュアクセスポイント用の 5 GHz 全方向性アンテナ。Cisco Aironet 1560 および 1570 シリーズのメッシュアクセスポイントでの使用に適しています。アクセスポイントに直付けされ、ケーブル接続はありません。 |
8 dBi |
AIR-ANT5114P-N= |
パッチ |
4950 〜 5850 MHz 周波数帯域での使用向けの 5 GHz パッチアンテナ。N 型コネクタを備えており、アクセスポイントに取り付けるために別の低損失ケーブルが必要です。連接マウント装備。最大直径 2 インチのマストポールに適合し、Aironet の屋外アクセスポイントでの使用に適しています。 |
14 dBi |
AIR-ANT5114P2M-N= AIR-ANT5114P2M-NS = |
パッチ、2 ポート |
2 つの直交偏波ポートを搭載した 5 GHz 指向性アンテナ。直角 N 型コネクタで終端されている 2 本の 30 インチケーブルが付属しています。Aironet 屋外アクセスポイントでの使用に適しています。 |
14 dBi |
表 3. N 型コネクタ付きの 2.4 GHz および 5 GHz のデュアルバンドアンテナ。
シスコ製品番号 |
アンテナ タイプ |
説明 |
ゲイン |
AIR-ANT2547V-N (=) AIR-ANT2547VG-N (=) AIR-ANT2547VG-NS(=) |
全方向性 |
N 型コネクタを使用するデュアルバンド全方向性アンテナ。アクセスポイントに直付けされ、ケーブル接続はありません。AIR-ANT2547VG-N にはグレーのレードームがあります。Aironet 屋外アクセスポイントでの使用に適しています。 |
2.4 GHz:4 dBi 5 GHz:7 dBi |
AIR-ANT2547V-N-HZ (=) |
全方向性 |
N 型コネクタを使用するデュアルバンド全方向性アンテナ。アクセスポイントに直付けされ、ケーブル接続はありません。危険な場所で使用されます。Aironet 屋外アクセスポイントでの使用に適しています。 |
2.4 GHz:4 dBi 5 GHz:7 dBi |
AIR-ANT2568VG-N(=) AIR-ANT2568VG-NS(=) |
全方向性 |
N 型コネクタを使用するデュアルバンド全方向性アンテナ。アクセスポイントに直付けされ、ケーブル接続はありません。グレーのレードームがあります。 |
2.4 GHz:6 dBi 5 GHz:8 dBi |
AIR-ANT2588P3M-N= |
パッチ、3 ポート |
3 つの N 型コネクタを備えたデュアルバンド指向性アンテナ。屋外アクセスポイントで使用でき、ケーブル接続はありません。 |
2.4 GHz:8 dBi 5 GHz:8 dBi |
AIR-ANT2513P4M-N= AIR-ANT2513P4M-NS(=) |
パッチ、4 ポート |
4 つの N 型コネクタを備えたデュアルバンド指向性アンテナ。屋外定格で、ケーブル接続はありません。 |
2.4 GHz:13 dBi 5 GHz:13 dBi |
表 4. 2.4 GHz および 5 GHz のアクセスポイントおよびブリッジの一体型アンテナ
シスコ製品番号 |
アンテナ タイプ |
説明 |
ゲイン |
一体型 Aironet 3500 |
全方向性 |
2.4 GHz と5 GHz の両方に対応する 802.11n アンテナパッケージは、天井取り付けと壁面取り付けの両方の用途で高い性能を得られるように設計されています。アンテナは半球形のカバレッジを提供し、アクセスポイントから取り外すことはできません。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:4 dBi 5 GHz:3 dBi |
一体型 Aironet 600 |
全方向性 |
2.4 GHz と5 GHz の両方に対応する 802.11n アンテナパッケージは、天井取り付け、壁面取り付け、および机上取り付けの用途で高い性能を得られるように設計されています。アンテナは半球形のカバレッジを提供し、アクセスポイントから取り外すことはできません。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:2 dBi 5 GHz:2 dBi |
一体型 Aironet 700 |
全方向性 |
2.4 GHz と5 GHz の両方に対応する 802.11n アンテナパッケージは、天井取り付けと壁面取り付けの両方の用途で高い性能を得られるように設計されています。アンテナは半球形のカバレッジを提供し、アクセスポイントから取り外すことはできません。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:3 dBi 5 GHz:5 dBi |
一体型 Aironet 700W シリーズ アンテナ |
全方向性 |
2.4 GHz と 5 GHz の両方に対応する 802.11n アンテナパッケージは、壁面取り付けの用途で高い性能が得られるように |
2.4 GHz:2 dBi 5 GHz:4 dBi |
一体型 Aironet 1600 シリーズ アンテナ |
全方向性 |
2.4 GHz と5 GHz の両方に対応する 802.11n アンテナパッケージは、天井取り付けと壁面取り付けの両方の用途で高い性能を得られるように設計されています。アンテナは半球形のカバレッジを提供し、アクセスポイントから取り外すことはできません。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:4 dBi 5 GHz:4 dBi |
一体型 Aironet 2600 シリーズ アンテナ |
全方向性 |
2.4 GHz と5 GHz の両方に対応する 802.11n アンテナパッケージは、天井取り付けと壁面取り付けの両方の用途で高い性能を得られるように設計されています。アンテナは半球形のカバレッジを提供し、アクセスポイントから取り外すことはできません。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:4 dBi 5 GHz:4 dBi |
一体型 Aironet 3600 シリーズ アンテナ |
全方向性 |
2.4 GHz と5 GHz の両方に対応する 802.11n アンテナパッケージは、天井取り付けと壁面取り付けの両方の用途で高い性能を得られるように設計されています。アンテナは半球形のカバレッジを提供し、アクセスポイントから取り外すことはできません。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:2 dBi 5 GHz:4 dBi |
一体型 Aironet 3700 シリーズ アンテナ |
全方向性 |
2.4 GHz と5 GHz の両方に対応する 802.11ac アンテナパッケージは、天井取り付けと壁面取り付けの両方の用途で高い性能を得られるよう設計されています。アンテナは半球形のカバレッジを提供し、アクセスポイントから取り外すことはできません。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:4 dBi 5 GHz:4 dBi |
一体型 Aironet 2700 シリーズ アンテナ |
全方向性 |
2.4 GHz と5 GHz の両方に対応する 802.11ac アンテナパッケージは、天井取り付けと壁面取り付けの両方の用途で高い性能を得られるよう設計されています。アンテナは半球形のカバレッジを提供し、アクセスポイントから取り外すことはできません。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:4 dBi 5 GHz:4 dBi |
一体型 Aironet 1700 シリーズ アンテナ |
全方向性 |
2.4 GHz と5 GHz の両方に対応する 802.11ac アンテナパッケージは、天井取り付けと壁面取り付けの両方の用途で高い性能を得られるよう設計されています。アンテナは半球形のカバレッジを提供し、アクセスポイントから取り外すことはできません。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:4 dBi 5 GHz:4 dBi |
一体型 Aironet 1550 シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11n アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:2 dBi 5 GHz:4 dBi |
一体型 Aironet 1530 シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11n アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:3 dBi 5 GHz:5 dBi |
一体型 Aironet 1570 シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11ac アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:4 dBi 5 GHz:6 dBi |
一体型 Aironet 1815 シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11ac アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:2 dBi 5 GHz:4 dBi |
一体型 Aironet 1840 シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11ac アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:4 dBi 5 GHz:5 dBi |
一体型 Aironet 1830/1850 シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11ac アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:3 dBi 5 GHz:5 dBi |
一体型 Aironet 2800 シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11ac アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:4 dBi 5 GHz:6 dBi |
一体型 Aironet 3800 シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11ac アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:4 dBi 5 GHz:6 dBi |

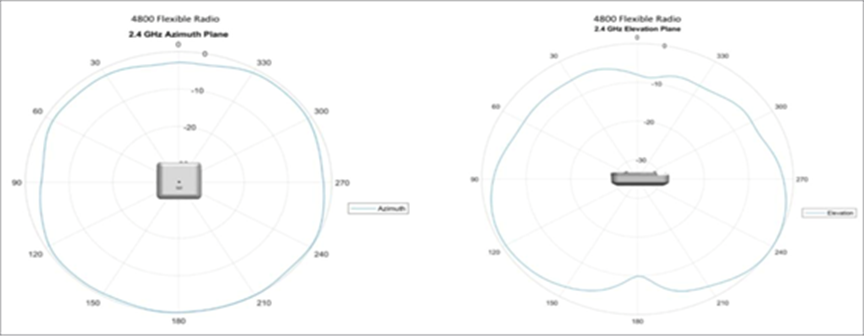

一体型 Aironet 4800 シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11ac アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:2.5 dBi 5 GHz:5 dBi |

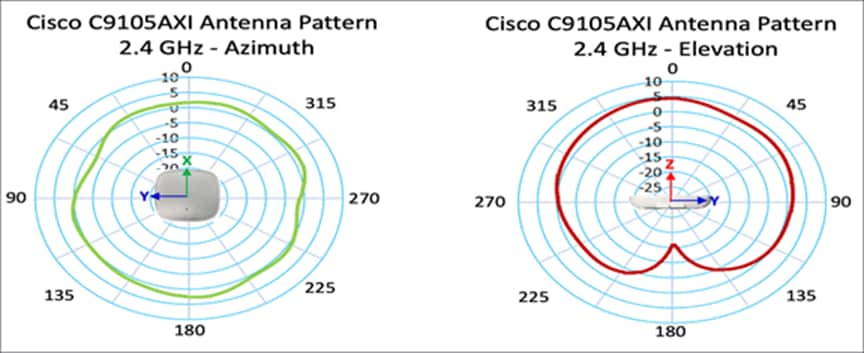

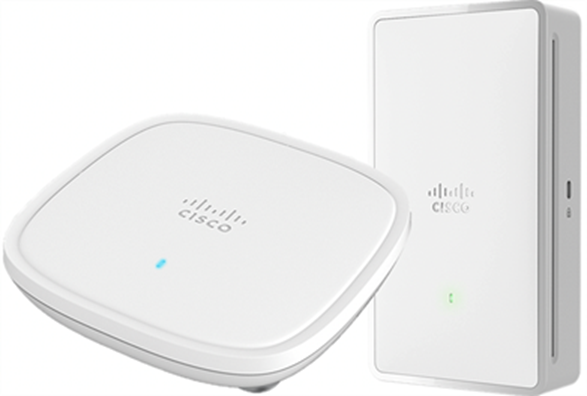

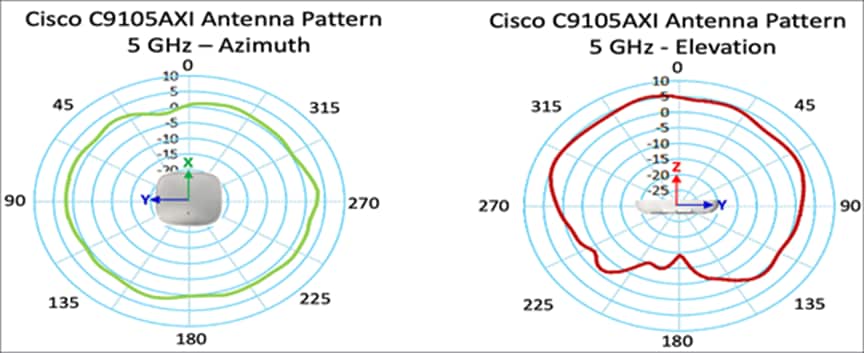

一体型 Cisco Catalyst 9105AXi シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11ax アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:3 dBi 5 GHz:4 dBi |

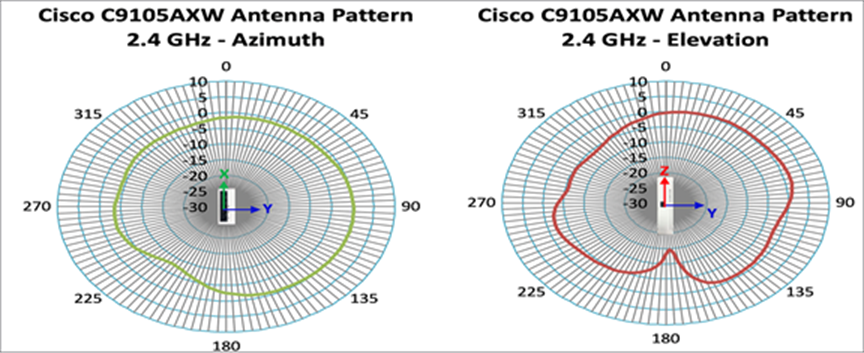

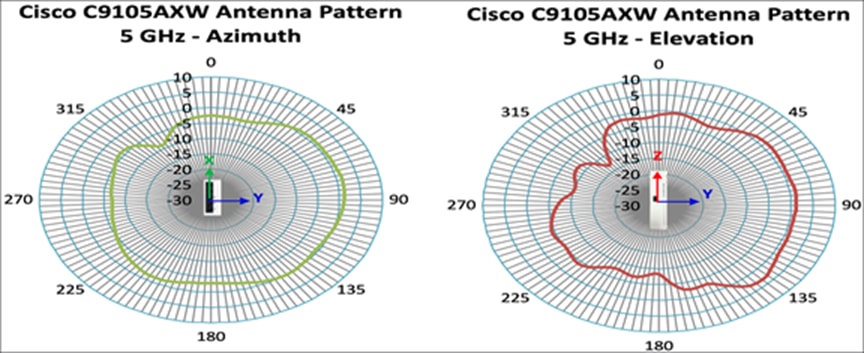

一体型 Cisco Catalyst 9105AXw シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11ax アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:3 dBi 5 GHz:4 dBi |
一体型 Cisco Catalyst 9115AX シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11ax アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:3 dBi 5 GHz:4 dBi |
一体型 Cisco Catalyst 9117AX シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11ax アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:4 dBi 5 GHz:6 dBi |

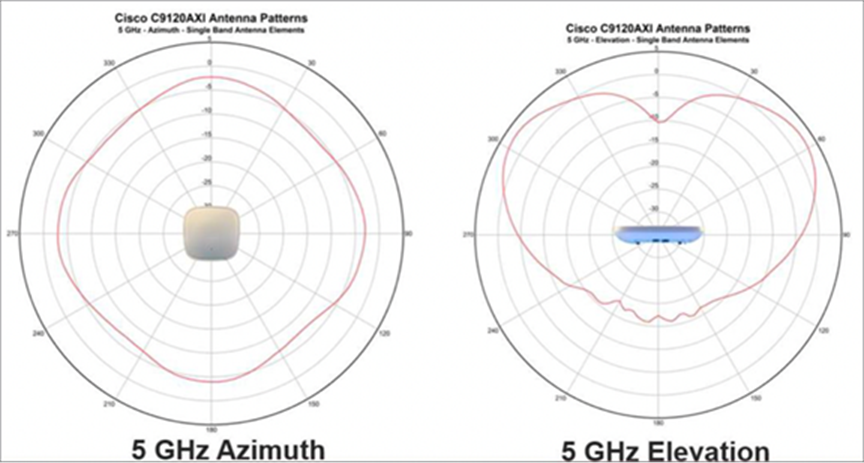

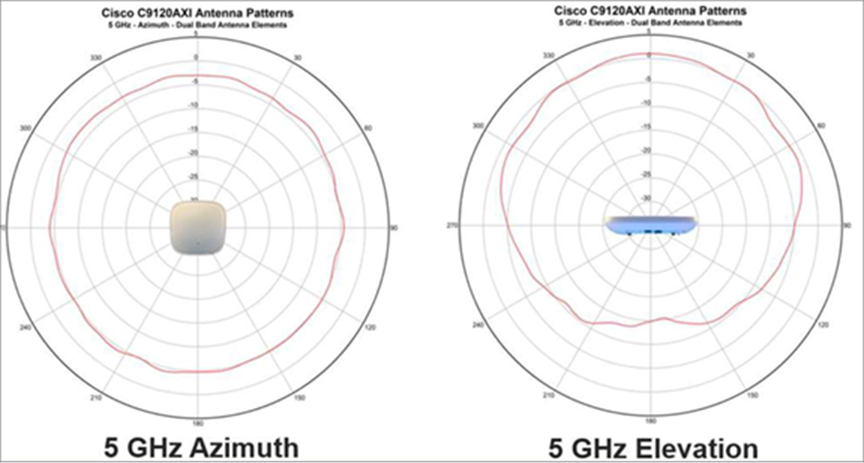

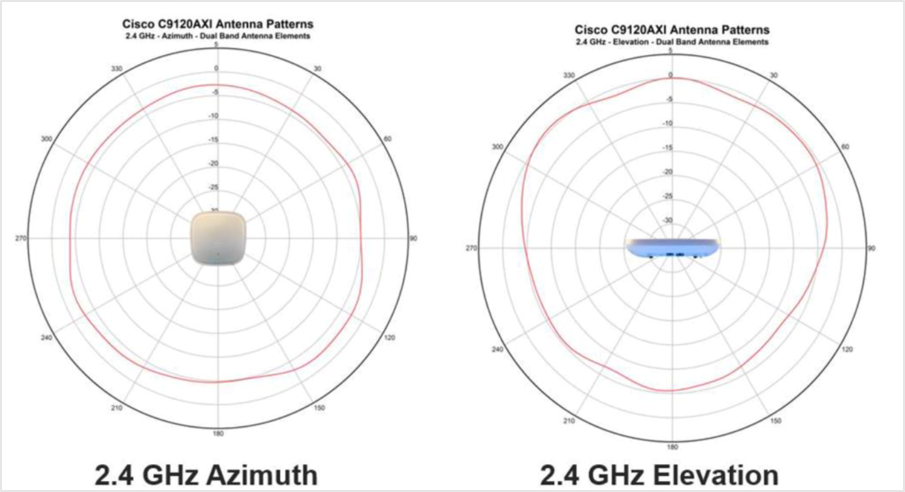

一体型 Cisco Catalyst 9120AX シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11ax アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:4 dBi 5 GHz:5 dBi |

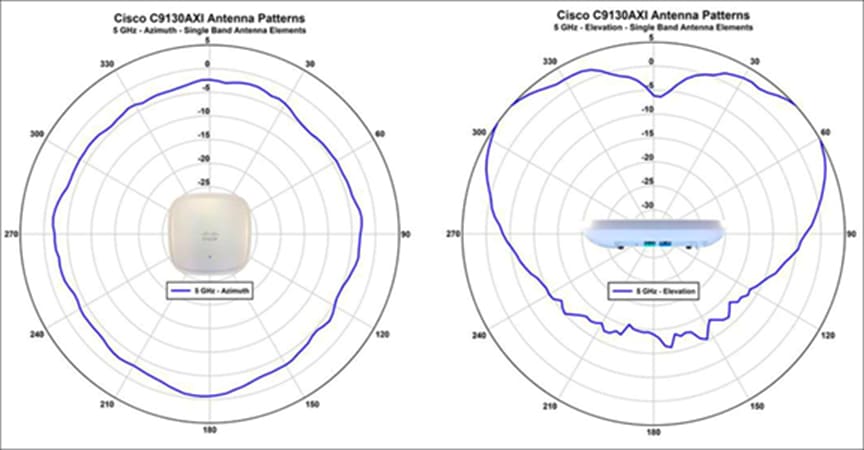

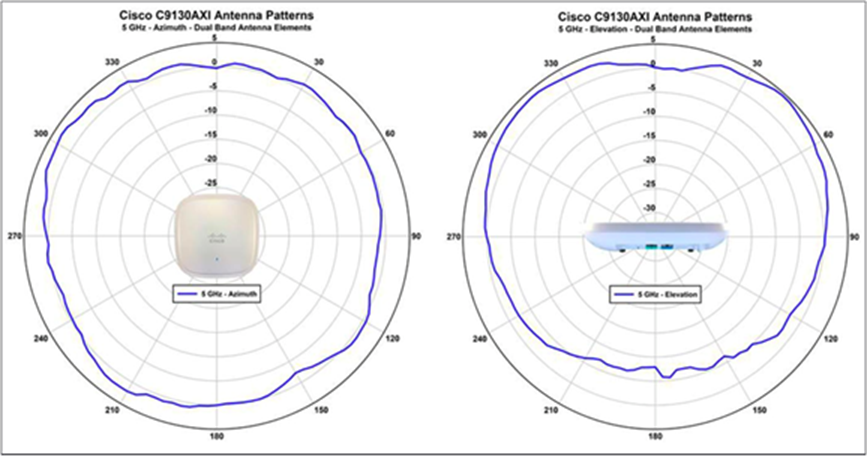

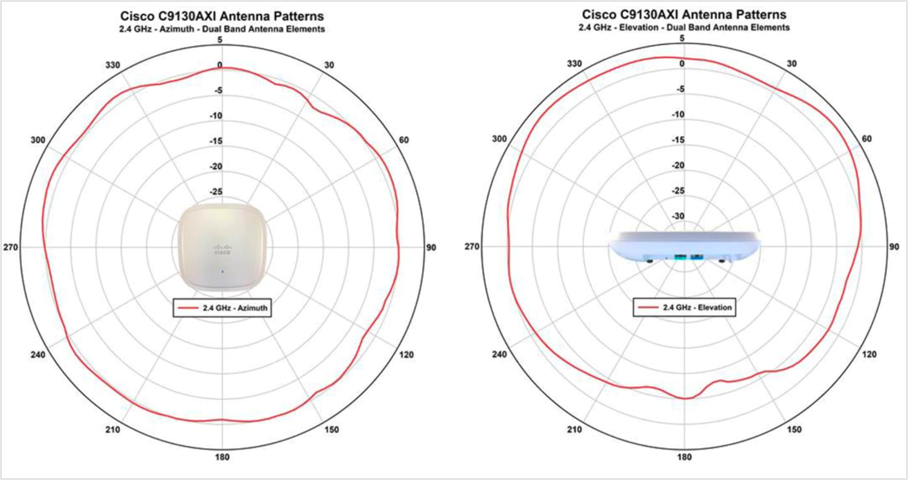

一体型 Cisco Catalyst 9130AX シリーズ アンテナ |
全方向性 |
2.4 GHz および 5 GHz の両方向け 802.11ax アンテナパッケージ。一体型アンテナバージョンを注文した場合、このアンテナはアクセスポイントに接続されて低プロファイルパッケージで全方向性カバレッジを提供します。追加の外部アンテナ用コネクタはありません。 |
2.4 GHz:4 dBi 5 GHz:6 dBi |
表 5 に、Cisco Aironet 製品ラインのアンテナと無線デバイスの相互接続に使用できるケーブルを示します。
表 5. シスコのケーブル
シスコ製品番号 |
ケーブルのタイプ |
説明 |
2.4 GHz での損失 |
5.8 GHz での損失 |
AIR-CAB002L240-N= |
相互接続 |
2 フィート低損失ケーブル、ストレート N 型コネクタ 1 個、90 度 N 型コネクタ 1 個 |
0.5 dB |
0.8 dB |
AIR-CAB005LL-N |
相互接続 |
5 フィート低損失ケーブル、ストレート N 型コネクタ 1 個、90 度 N 型コネクタ 1 個 |
0.5 dB |
0.8 dB |
AIR-CAB005LL-R |
相互接続 |
5 フィート低損失ケーブル、RP-TNC プラグ 1 個、RP-TNC ジャック 1 個 |
0.5 dB |
0.8 dB |
AIR-CAB005LL-R-N= |
相互接続 |
5 フィート低損失ケーブル、RP-TNC プラグ 1 個、90 度 N 型オスコネクタ 1 個 |
0.5 dB |
0.8 dB |
AIR-CAB010LL-N |
相互接続 |
10 フィート低損失ケーブル、ストレート N 型コネクタ 1 個、90 度 N 型コネクタ 1 個 |
0.9 dB |
1.5 dB |
AIR-CAB020LL-R |
相互接続 |
20 フィート低損失ケーブル、RP-TNC プラグ 1 個、RP-TNC ジャック 1 個 |
1.3 dB |
2.5 dB |
AIR-CAB050LL-R |
相互接続 |
50 フィート低損失ケーブル、RP-TNC プラグ 1 個、RP-TNC ジャック 1 個 |
3.4 dB |
5.75 dB |
AIR-CAB100ULL-R |
相互接続 |
100 フィート超低損失ケーブル、RP-TNC プラグ 1 個、RP-TNC ジャック 1 個 |
4.4 dB |
7.25 dB |
AIR-CAB150ULL-R |
相互接続 |
150 フィート超低損失ケーブル、RP-TNC プラグ 1 個、RP-TNC ジャック 1 個 |
6.6 dB |
11 dB |
AIR-CAB025HZ-N= |
相互接続 |
25 フィート超低損失ケーブル、ストレート N 型オスコネクタ 1 個、危険場所での使用向けの高耐久性被覆 |
2.0 dB |
3.5 dB |
AIR-ACC2537-060 |
バルクヘッドエクステンダ |
5 フィート(60 インチ)RG-58 タイプケーブル、RP-TNC プラグ 1 個と RP-TNC ジャック 1 個を搭載 |
2 dB |
3 dB |
AIR-CAB002-D8-R= |
相互接続 |
2 フィート(24 インチ)ブレークアウトケーブル、DART-8 コネクタと RP-TNC ジャック 8 個を搭載 |
2 dB |
2.3 dB |
AIR-CAB-003-D8-N= |
相互接続 |
3 フィート(36 インチ)ブレークアウトケーブル、DART-8 コネクタと N 型(オス)コネクタ 8 個を搭載 |
2 dB |
2.3 dB |
表 6. アクセサリ
シスコ製品番号 |
名前 |
説明 |
AIR-ACC245LA-R |
避雷器 |
RP-TNC コネクタで 2.4 GHz と 5 GHz の両方の動作をサポートします。アンテナでの雷電や関連するエネルギーサージが無線回路に到達しないようにします。接地リングが含まれます。 |
AIR-ACC245LA-N= |
避雷器 |
N 型コネクタで 2.4 GHz と5 GHz の両方の動作をサポートします。アンテナでの雷電や関連するエネルギーサージが無線回路に到達しないようにします。接地リングが含まれます。 |
次の項では、Cisco Aironet および Cisco Catalyst の製品ライン用にシスコが提供するアンテナの物理仕様および
電気仕様を含む詳細な説明を示します。各アンテナの詳細なインストールガイドについては、http://www.cisco.com/en/US/products/hw/wireless/ps469/prod_installation_guides_list.html を参照してください。
AIR-ANT2524DB-R、AIR-ANT2524DG-R、AIR-ANT2524DW-R、AIR-ANT2524DW-RS(=)
寸法と取り付け仕様 |

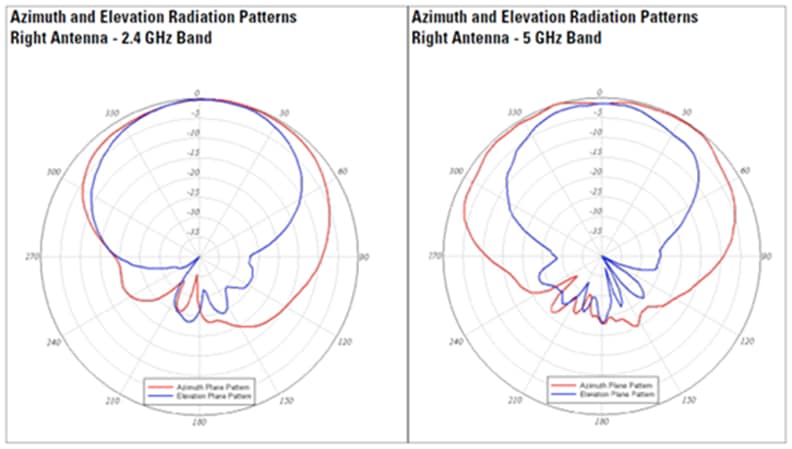

方位角面および仰角面の放射パターン |
|
|
周波数範囲 |
2.4 ~ 2.5 GHz 5.150 ~ 5.925 GHz |
VSWR |
2:1 未満 |
ゲイン |
2.4 GHz:2 dBi 5 GHz:4 dBi |
偏波 |
線形 |
方位角 3 dB ビーム幅 |
全方向性 |
仰角 3 dB ビーム幅 |
40 度 |
アンテナ コネクタ |
RP-TNC |
ケーブル長 |
なし |
寸法 |
16.8 cm(6.6 インチ) |
取り付け |
RP-TNC コネクタ |
AIR-ANT2535SDW-R
寸法と取り付け仕様 |
方位角面および仰角面の放射パターン |
周波数範囲 |
2.4 ~ 2.5 GHz 5.150 ~ 5.925 GHz |
VSWR |
2:1 未満 |
ゲイン |
2.4 GHz:3 dBi 5 GHz:5 dBi |
偏波 |
線形 |
方位角 3 dB ビーム幅 |
全方向性 |
仰角 3 dB ビーム幅 |
40 度 |
アンテナ コネクタ |
RP-TNC |
ケーブル長 |
なし |
寸法 |
8.4 cm(3.3 インチ) |
取り付け |
RP-TNC コネクタ |

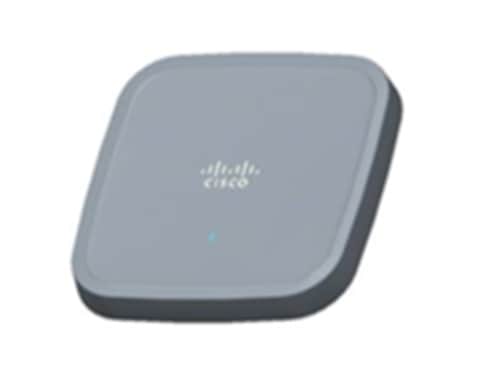

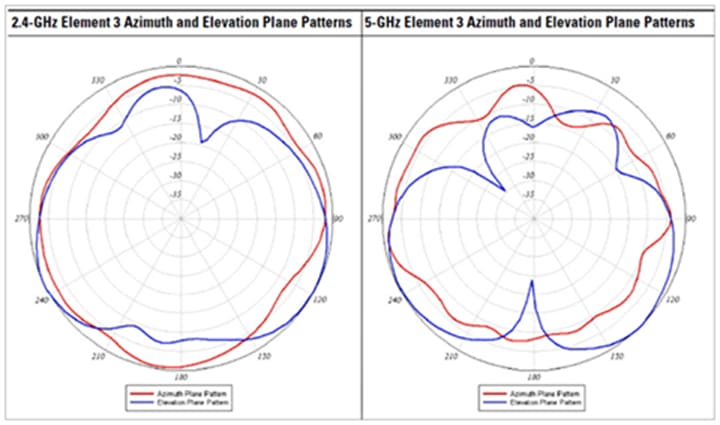

AIR-ANT2524V4C-R(=)、AIR-ANT2524V4C-RS(=)
周波数範囲 |
2.400 ~ 2.484 GHz 5.150 ~ 5.850 GHz |
VSWR |
2:1 |
ゲイン |
● 2.4 GHz
で 2 dBi
● 5 GHz
で 4 dBi
|
偏波 |
線形 |
方位角 3 dB ビーム幅 |
全方向性 |
仰角 3 dB ビーム幅 |
● 2.4 GHz
で 69
度
● 5 GHz
で 60
度
|
アンテナ コネクタ |
RP-TNC オス 4 個 |
ケーブル長 |
91 cm(36 インチ)プレナム定格 |
寸法 |
18.4 X 18.4 X 2.5 cm(7.25 X 7.25 X 1 インチ) |
取り付け |
天井 |
AIR-ANT2544V4M-R=、AIR-ANT2544V4M-RS=
周波数範囲 |
2.400 ~ 2.484 GHz 5.150 ~ 5.850 GHz |
VSWR |
2:1 |
ゲイン |
● 2.4 GHz
で 4 dBi
● 5 GHz
で 4 dBi
|
偏波 |
線形 |
方位角 3 dB ビーム幅 |
全方向性 |
仰角 3 dB ビーム幅 |
● 2.4 GHz
で 60
度
● 5 GHz
で 33
度
|
アンテナ コネクタ |
RP-TNC オス 4 個 |
ケーブル長 |
91 cm(36 インチ)プレナム定格 |
寸法 |
直径 21.8 X 16 cm(直径 8.6 X 6.3 インチ) |
取り付け |
壁面またはマスト |
AIR-ANT2566D4M-R(=)、AIR-ANT2566D4M-RS(=)
周波数範囲 |
2.400 ~ 2.484 GHz 5.150 ~ 5.850 GHz |
VSWR |
2:1 |
ゲイン |
● 2.4 GHz
で 6 dBi
● 5 GHz
で 6 dBi
|
偏波 |
線形 |
方位角 3 dB ビーム幅 |
● 2.4 GHz
で 65
度
● 5 GHz
で 55
度
|
仰角 3 dB ビーム幅 |
● 2.4 GHz
で 60
度
● 5 GHz
で 55
度
|
アンテナ コネクタ |
RP-TNC オス 4 個 |
ケーブル長 |
91 cm(36 インチ) |
取り付け |
壁面またはマスト |
AIR-ANT2566P4W-R=、AIR-ANT2566P4W-RS=
周波数範囲 |
2.400 ~ 2.484 GHz 5.150 ~ 5.850 GHz |
VSWR |
2:1 |
ゲイン |
● 2.4 GHz
で 6 dBi
● 5 GHz
で 6 dBi
|
偏波 |
線形 |
方位角 3 dB ビーム幅 |
● 2.4 GHz
で 105
度
● 5 GHz
で 125
度
|
仰角 3 dB ビーム幅 |
● 2.4 GHz
で 70
度
● 5 GHz
で 60
度
|
アンテナ コネクタ |
RP-TNC オス 4 個 |
ケーブル長 |
91 cm(36 インチ)プレナム定格 |
寸法 |
28 X 16 X 3 cm(11 X 6.3 X 1.2 インチ) |
取り付け |
壁面 |

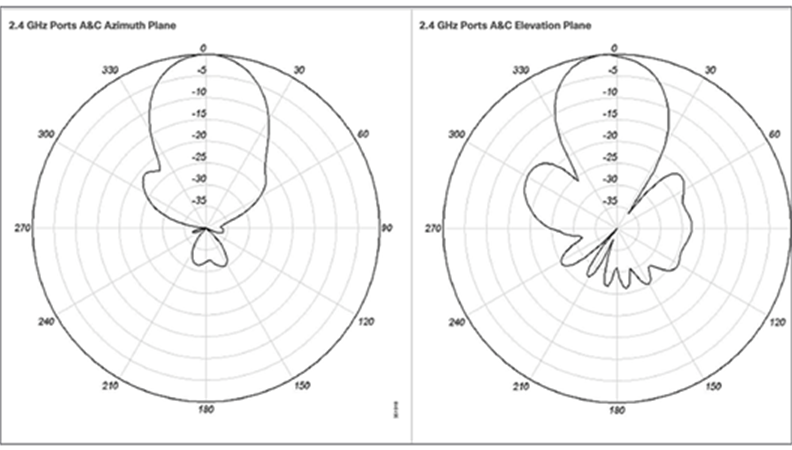

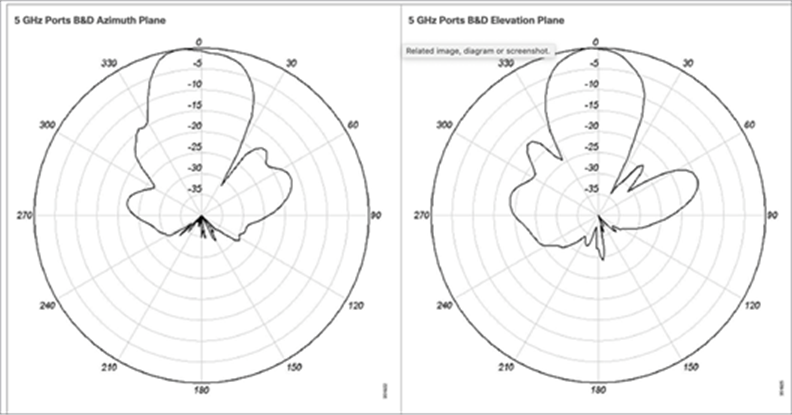

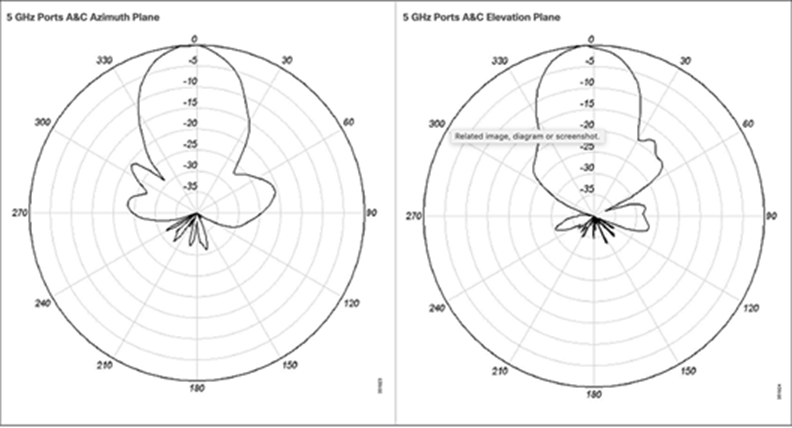

AIR-ANT2513P4M-N、AIR-ANT2513P4M-NS =
周波数範囲 |
2.4 ~ 2.5 GHz 5.15 ~ 5.925 GHz |
VSWR |
2.4 GHz:1.6:1 5.7 〜 5.9 GHz:1.5:1 |
ゲイン |
● 2.4 GHz
で 13 dBi
● 5 GHz
で 13 dBi
|
偏波 |
線形 |
方位角 3 dB ビーム幅 |
● 2.4 GHz
で 31
度
● 5 GHz
で 31
度
|
仰角 3 dB ビーム幅 |
● 2.4 GHz
で 33
度
● 5 GHz
で 27
度
|
アンテナ コネクタ |
N メス型バルクヘッド |
取り付け |
壁面 |
AIR-ANT2420V-N
寸法と取り付け仕様 |
|
周波数範囲 |
2.4 ~ 2.5 GHz |
VSWR |
<2:1 |
ゲイン |
2 dBi |
偏波 |
直線、垂直 |
方位角 3 dB ビーム幅 |
全方向性 |
仰角 3 dB ビーム幅 |
2.4 GHz の場合は 30 度、5 GHz の場合は 14 度 |
アンテナ コネクタ |
N オス型 |
ケーブル長 |
なし |
寸法 |
12.7 X 2.5 cm(5 X 1 インチ) |
取り付け |
直付け |
風定格(動作時) |
201 km/h(125 mph) |
風定格(サバイバル) |
265 km/h(165 mph) |
AIR-ANT2450V-N、AIR-ANT2450VG-N、AIR-ANT2450V-N-HZ、AIR-ANT2450HG-N
AIR-ANT2450V-N、AIR-ANT2450VG-N、および AIR-ANT2450V-N-HZ は同じ放射パターンを共有します。AIR-ANT2450HG-N のパターンは異なります。

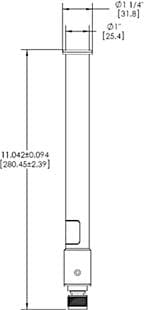

寸法と取り付け仕様 |
方位角面放射パターン |
仰角面放射パターン |
AIR-ANT2450HG-N 放射パターン |
周波数範囲 |
2.4 ~ 2.5 GHz |
|
|
VSWR |
1:7:1(AIR-ANT2450V-N) 2:1(AIR-ANT2450VG-N、AIR-ANT2450V-N-HZ、AIR-ANT2450HG-N) |
|
|
ゲイン |
5 dBi |
|
|
偏波 |
線形 AIR-ANT2450V-N:垂直 AIR-ANT2450V-N-HZ:水平 AIR-ANT2450HG-N:水平 |
|
|
方位角 3 dB ビーム幅 |
全方向性 |
|
|
仰角 3 dB ビーム幅 |
30 度 |
|
|
アンテナ コネクタ |
N オス型 |
|
|
ケーブル長 |
なし |
|
|
寸法 |
AIR-ANT2450V-N:27.9 X 2.5 cm(11 X 1インチ) AIR-ANT2450VG-N、AIR-ANT2450V-N-HZ、AIR-ANT2450HG-N:32.8 X 3.8 cm(12.8 X 1.5 インチ) |
|
|
取り付け |
直付け |
|
|
風定格(動作時) |
AIR-ANT2450V-N:201 km/h(125 mph ) AIR-ANT2450VG-N、AIR-ANT2450V-N-HZ、AIR-ANT2450HG-N: 161 km/h(100 mph) |
|
|
風定格(サバイバル) |
AIR-ANT2450V-N:265 km/h(165 mph) |
|
AIR-ANT2455V-N

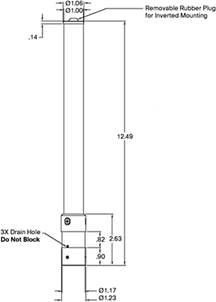

寸法と取り付け仕様 |
方位角面放射パターン |
仰角面放射パターン |
周波数範囲 |
2.4 ~ 2.83 GHz |
|
VSWR |
2:1 以上 |
|
ゲイン |
5.5 dBi |
|
偏波 |
線形 |
|
水平面 3 dB ビーム幅 |
全方向性 |
|
垂直面 3 dB ビーム幅 |
25 度 |
|
コネクタ |
N |
|
ケーブル長 |
なし |
|
寸法 |
31.7 X 2.5 cm(12.5 X 1 インチ) |
|
取り付け |
直付け |
AIR-ANT2480V-N(=)

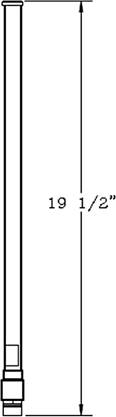

寸法と取り付け仕様 |
方位角面放射パターン |
仰角面放射パターン |
周波数範囲 |
2.4 ~ 2.5 GHz |
|
VSWR |
1:6:1 |
|
ゲイン |
8 dBi |
|
偏波 |
直線、垂直 |
|
方位角 3 dB ビーム幅 |
10 度 |
|
仰角 3 dB ビーム幅 |
全方向性 |
|
アンテナ コネクタ |
N オス型 |
|
ケーブル長 |
なし |
|
寸法 |
49.5 X 2.2 cm(19.5 X 7/8 インチ) |
|
取り付け |
直付け |
|
風定格(動作時) |
161 km/h(100 mph) |
|
風定格(サバイバル) |
265 km/h(165 mph) |
AIR-ANT2413P2M-N =、AIR-ANT2413P2M-NS =
|
方位角面/仰角面放射パターン |
|
|
周波数範囲 |
2.400 ~ 2.484 GHz |
VSWR |
2:1 |
ゲイン |
13 dBi |
偏波 |
線形、デュアル |
方位角 3 dB ビーム幅 |
30 度 |
仰角 3 dB ビーム幅 |
30 度 |
アンテナ コネクタ |
直角 N 型オス 2 個 |
ケーブル長 |
76 cm(30 インチ) |
寸法 |
19.8 X 19.8 X 3 cm(7.8 X 7.8 X 1.2 インチ) |
取り付け |
壁面またはマスト |
AIR-ANT5140V-N(=)
寸法と取り付け仕様 |
|
周波数範囲 |
5.25 ~ 5.875 GHz |
VSWR |
<2:1 |
ゲイン |
4 dBi |
偏波 |
直線、垂直 |
方位角 3 dB ビーム幅 |
全方向性 |
仰角 3 dB ビーム幅 |
45 度 |
アンテナ コネクタ |
N オス型 |
ケーブル長 |
なし |
寸法 |
12.7 X 2.5 cm(5 X 1 インチ) |
取り付け |
直付け |
風定格(動作時) |
201 km/h(125 mph) |
風定格(サバイバル) |
265 km/h(165 mph) |
AIR-ANT5180V-N
寸法と取り付け仕様 |
方位角面放射パターン |
仰角面放射パターン |
周波数範囲 |
4.9 ~ 5.85 GHz |
|
VSWR |
1:7:1 |
|
ゲイン |
8 dBi |
|
偏波 |
直線、垂直 |
|
方位角 3 dB ビーム幅 |
全方向性 |
|
仰角 3 dB ビーム幅 |
16 度 |
|
アンテナ コネクタ |
N オス型 |
|
ケーブル長 |
なし |
|
寸法 |
27.9 X 2.5 cm(11 x 1 インチ) |
|
取り付け |
直付け |
|
風定格(動作時) |
201 km/h(125 mph) |
|
風定格(サバイバル) |
265 km/h(165 mph) |
AIR-ANT5150VG-N、AIR-ANT5150HG-N
寸法と取り付け仕様 |
AIR-ANT5150VG-N 放射パターン |
AIR-ANT5150 HG-N 放射パターン |
|
||
周波数範囲 |
5.150 〜 5.925 GHz |
|
VSWR |
2:1 |
|
ゲイン |
5 dBi |
|
偏波 |
線形 AIR-ANT5150VG-N:垂直 |
|
方位角 3 dB ビーム幅 |
全方向性 |
|
仰角 3 dB ビーム幅 |
30 度 |
|
アンテナ コネクタ |
N オス型 |
|
ケーブル長 |
なし |
|
寸法 |
20 X 2.5 cm(7.8 X 1 インチ) |
|
取り付け |
直付け |
|
風定格(動作時) |
161 km/h(100 mph) |
AIR-ANT5114P-N(=)

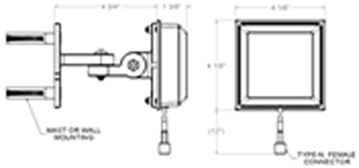

寸法と取り付け仕様 |
方位角面放射パターン |
仰角面放射パターン |
周波数範囲 |
4.9 ~ 5.85 GHz |
|
VSWR |
2:1 |
|
ゲイン |
● 4.9
〜 5.4 GHz
:13 dBi
● 5.4
〜 5.85 GHz
:14 dBi
|
|
偏波 |
直線、垂直 |
|
方位角 3 dB ビーム幅 |
25 度 |
|
仰角 3 dB ビーム幅 |
29 度 |
|
アンテナ コネクタ |
N メス型 |
|
ケーブル長 |
0.3 m(1 フィート) |
|
寸法 |
1.3 X 1.3 cm(4 1/8 X 4 1/8インチ) |
|
取り付け |
壁面またはマスト |
AIR-ANT5114P2M-N =、AIR-ANT5114P2M-NS =
|

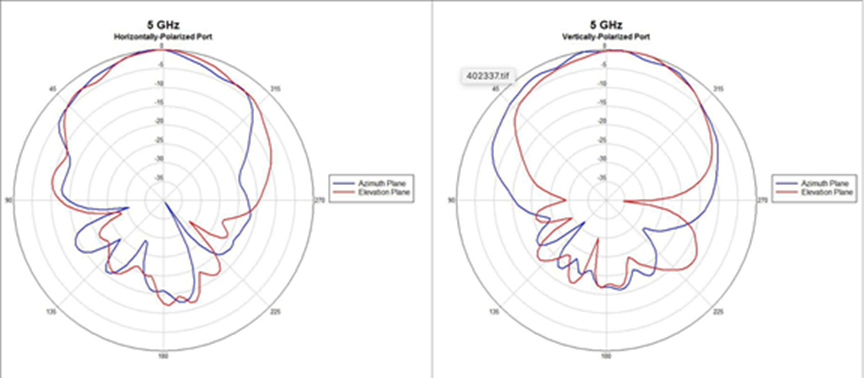

方位角面/仰角面放射パターン |
|
|
||
周波数範囲 |
5.150 ~ 5.900 GHz |
|
VSWR |
2:1 |
|
ゲイン |
14 dBi |
|
偏波 |
線形、デュアル |
|
方位角 3 dB ビーム幅 |
30 度 |
|
仰角 3 dB ビーム幅 |
30 度 |
|
アンテナ コネクタ |
直角 N 型オス 2 個 |
|
ケーブル長 |
76 cm(30 インチ) |
|
寸法 |
19.8 X 19.8 X 3 cm(7.8 X 7.8 X 1.2 インチ) |
|
取り付け |
壁面またはマスト |
AIR-ANT2547V-N、AIR-ANT2547VG-N、AIR-ANT2547V-N-HZ、AIR-ANT2547VG-NS(=)
2.4 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 方位角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
2.400 ~ 2.483 MHz 5.150 ~ 5.875 MHz |
VSWR |
2:1 |
ゲイン |
● 2.4 GHz
で 4 dBi
● 5 GHz
で 7 dBi
|
偏波 |
直線、垂直 |
方位角 3 dB ビーム幅 |
全方向性 |
仰角 3 dB ビーム幅 |
● 2.4 GHz
で 30
度
● 5 GHz
で 14
度
|
アンテナ コネクタ |
N型オス |
ケーブル長 |
なし |
寸法 |
直径 28.2 X 3.2 cm(直径 11.1 X 1.25 インチ) |
取り付け |
直付け |
風定格(動作時) |
161 km/h(100 mph) |
風定格(サバイバル) |
265 km/h(165 mph) |
AIR-ANT2568VG-N、AIR-ANT2568VG-NS(=)
2.4 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 方位角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
2.400 ~ 2.483 GHz 5.150 〜 5.925 GHz |
VSWR |
1.5:1(2.4 GHz) 2:1(5 GHz) |
ゲイン |
● 2.4 GHz
で 6 dBi
● 5 GHz
で 8 dBi
|
偏波 |
直線、垂直 |
方位角 3 dB ビーム幅 |
全方向性 |
仰角 3 dB ビーム幅 |
● 2.4 GHz
で 24
度
● 5 GHz
で 11
度
|
アンテナ コネクタ |
N型オス |
ケーブル長 |
なし |
寸法 |
直径 37.7 X 3.8 cm(直径 14.8 X 1.5 インチ) |
取り付け |
直付け |
風定格(動作時) |
161 km/h(100 mph) |
風定格(サバイバル) |
218 km/h(136 mph) |
AIR-ANT2588P3M-N=
周波数範囲 |
2.400 ~ 2.500 GHz 5.150 ~ 5.900 GHz |
VSWR |
2:1 |
ゲイン |
8 dBi、両方の帯域 |
偏波 |
線形、デュアル(垂直 2、水平 1) |
方位角 3 dB ビーム幅 |
120 度 |
仰角 3 dB ビーム幅 |
30 度 |
アンテナ コネクタ |
N 型メス 3 個 |
ケーブル長 |
なし |
寸法 |
30.5 X 17.8 X 2.8 cm(12 X 7 X 1.1インチ) |
取り付け |
壁面またはマスト |
C-ANT9101
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.484 GHz
● 5.15
~ 7.125 GHz
|
||
ゲイン |
● 2.4 GHz
で 2 dBi
● 5 GHz
でポート A
〜 D
用に 6 dBi
、ポート E
〜 H
用に 3 dBi
|
||
偏波 |
デュアル偏波 |
||
方位角 3 dB ビーム幅 |
全方向性 |
||
アンテナ コネクタ |
DART コネクタ |
||
取り付け |
天井マウント |
||
アンテナ タイプ |
全方向性 |
C-ANT9102
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.484 GHz
● 5.15
~ 7.125 GHz
|
||
ゲイン |
● 2.4 GHz
:4 dBi
● 5 GHz
:4 dBi
|
||
偏波 |
デュアル偏波 |
||
方位角 3 dB ビーム幅 |
全方向性 |
||
仰角 3 dB ビーム幅 |
2.4 GHz = 60 度、5 GHz = 30 度 |
||
アンテナ コネクタ |
DART コネクタ |
||
取り付け |
壁またはポール |
||
アンテナ タイプ |
全方向性 |
C-ANT9103
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.484 GHz
● 5.15
~ 7.125 GHz
|
||
ゲイン |
● 2.4 GHz
:6 dBi
● 5 GHz
:6 dBi
|
||
偏波 |
デュアル偏波 |
||
方位角 3 dB ビーム幅 |
指向性 |
||
仰角 3 dB ビーム幅 |
2.4 GHz = 75 度、5 GHz = 70 度 |
||
アンテナ コネクタ |
直角 DART-8 |
||
取り付け |
壁面取り付けまたはポール取り付け |
||
アンテナ タイプ |
指向性 |

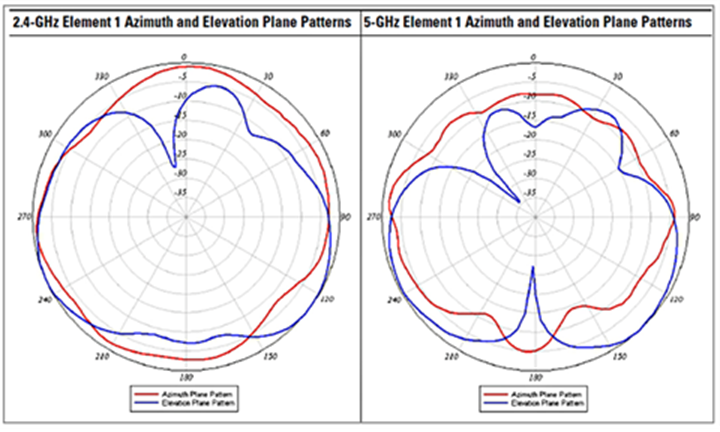

Cisco Aironet 1040、1140、3500i シリーズ一体型アンテナ*

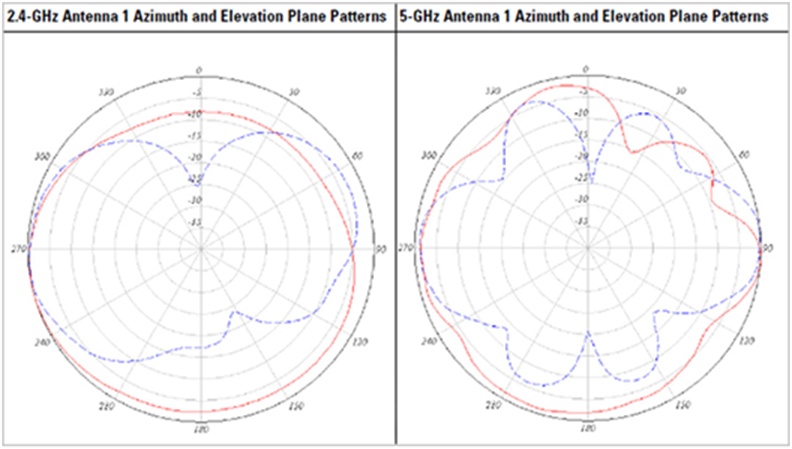

2.4 GHz 4 dBi 方位角面放射パターン |
5 GHz 3 dBi 方位角面放射パターン |
2.4 GHz 4 dBi 仰角面放射パターン |
5 GHz 3 dBi 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:4 dBi
● 5 GHz
:3 dBi
|
||
偏波 |
直線、垂直 |
||
方位角 3 dB ビーム幅 |
全方向性 |
||
仰角 3 dB ビーム幅 |
2.4 GHz = 120 度、5 GHz = 120 度 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |

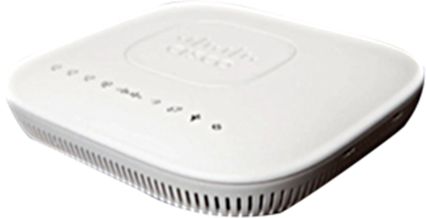

Cisco Aironet OEAP600 シリーズ一体型アンテナ
2.4 GHz 4 dBi 方位角面放射パターン |
5 GHz 3 dBi 方位角面放射パターン |
2.4 GHz 4 dBi 仰角面放射パターン |
5 GHz 3 dBi 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:2 dBi
● 5 GHz
:2 dBi
|
||
偏波 |
直線、垂直 |
||
方位角 3 dB ビーム幅 |
全方向性 |
||
仰角 3 dB ビーム幅 |
2.4 GHz = 120 度、5 GHz = 120 度 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |
Cisco Aironet 700i シリーズ一体型アンテナ
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:3 dBi
● 5 GHz
:5 dBi
|
||
偏波 |
直線、垂直 |
||
方位角 3 dB ビーム幅 |
全方向性 |
||
仰角 3 dB ビーム幅 |
2.4 GHz = 130 度、5 GHz = 130 度 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
天井 |
||
アンテナ タイプ |
全方向性 |

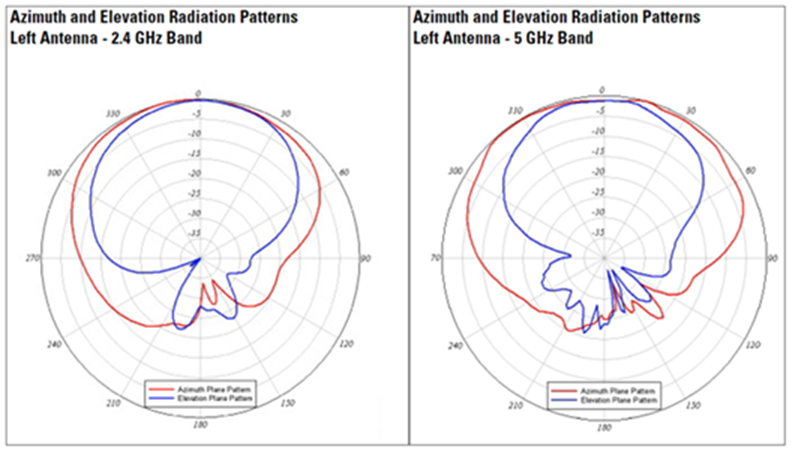

Cisco Aironet 700W シリーズ一体型アンテナ
2.4 GHz 放射パターン |
5 GHz 放射パターン |
周波数範囲 |
2.4 〜 2.5 GHz、5.150 〜 5.850 GHz |
ゲイン |
2.4 GHz = 2 dBi 5 GHz = 4 dBi |
偏波 |
直線、垂直 |
方位角 3 dB ビーム幅 |
2.4 GHz = 130 度、5 GHz = 80 度 |
仰角 3 dB ビーム幅 |
2.4 GHz = 180度、5 GHz = 100度 |
アンテナ コネクタ |
統合 |
取り付け |
敷桁 |
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:2 dBi
● 5 GHz
:4 dBi
|
||
偏波 |
直線、垂直 |
||
方位角 3 dB ビーム幅 |
全方向性 |
||
仰角 3 dB ビーム幅 |
2.4 GHz = 120 度、5 GHz = 120 度 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:4 dBi
● 5 GHz
:4 dBi
|
||
偏波 |
直線、垂直 |
||
方位角 3 dB ビーム幅 |
全方向性 |
||
仰角 3 dB ビーム幅 |
2.4 GHz = 120 度、5 GHz = 120 度 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:4 dBi
● 5 GHz
:4 dBi
|
||
偏波 |
直線、垂直 |
||
方位角 3 dB ビーム幅 |
全方向性 |
||
仰角 3 dB ビーム幅 |
2.4 GHz = 120 度、5 GHz = 120 度 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:4 dBi
● 5 GHz
:4 dBi
|
||
偏波 |
直線、垂直 |
||
方位角 3 dB ビーム幅 |
全方向性 |
||
仰角 3 dB ビーム幅 |
2.4 GHz = 120 度、5 GHz = 120 度 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:4 dBi
● 5 GHz
:4 dBi
|
||
偏波 |
直線、垂直 |
||
方位角 3 dB ビーム幅 |
全方向性 |
||
仰角 3 dB ビーム幅 |
2.4 GHz = 120 度、5 GHz = 120 度 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:4 dBi
● 5 GHz
:4 dBi
|
||
偏波 |
直線、垂直 |
||
方位角 3 dB ビーム幅 |
全方向性 |
||
仰角 3 dB ビーム幅 |
2.4 GHz = 120 度、5 GHz = 120 度 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |

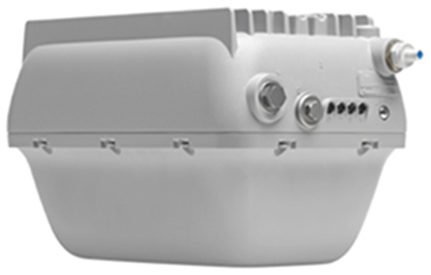

Cisco Aironet 1550 シリーズ一体型アンテナ
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:2 dBi
● 5 GHz
:4 dBi
|
||
偏波 |
直線、垂直 |
||
方位角 3 dB ビーム幅 |
全方向性 |
||
仰角 3 dB ビーム幅 |
2.4 GHz = 120 度、5 GHz = 120 度 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |
Cisco Aironet 1530 シリーズ一体型アンテナ

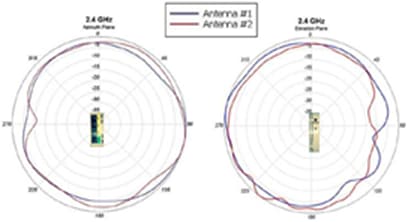

2.4 GHz 方位角面放射パターン |

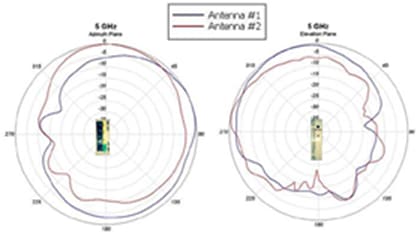

5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:3 dBi
● 5 GHz
:5 dBi
|
||
偏波 |
直線、垂直 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |
Cisco Aironet 1570 シリーズ一体型アンテナ
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:4 dBi
● 5 GHz
:6 dBi
|
||
偏波 |
直線、垂直 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |
Cisco Aironet 1815(i、t、w、m)シリーズ一体型アンテナ
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:2 dBi
● 5 GHz
:4 dBi
|
||
偏波 |
直線、垂直 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |
Cisco Aironet 1840 シリーズ一体型アンテナ
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:4 dBi
● 5 GHz
:5 dBi
|
||
偏波 |
直線、垂直 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |
Cisco Aironet 1830/1850 シリーズ一体型アンテナ
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:3 dBi
● 5 GHz
:5 dBi
|
||
偏波 |
直線、垂直 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |

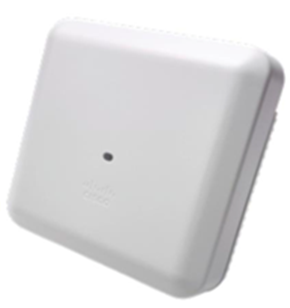

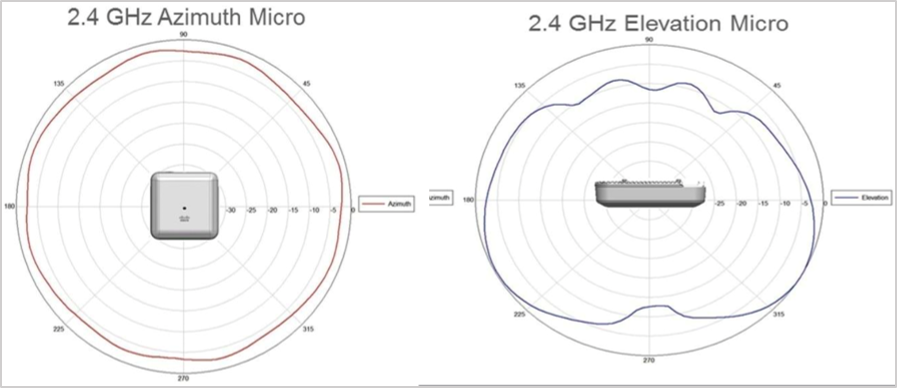

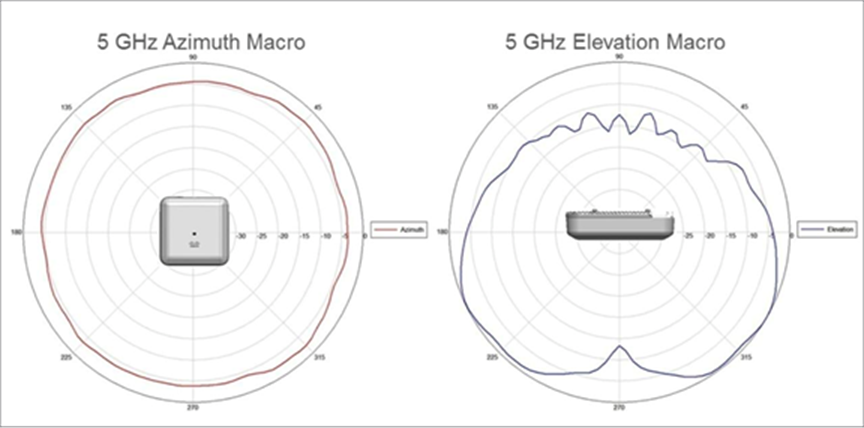

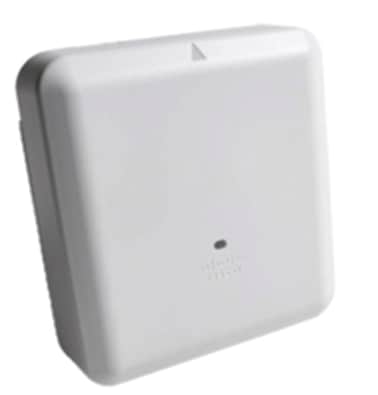

Cisco Aironet 2800 および 3800 シリーズ一体型アンテナ
寸法と取り付け仕様 |
|
周波数範囲 |
2.4 ~ 2.5 GHz 5.15 ~ 5.85 GHz |
ゲイン |
FRA:2.4 GHz:4 dBi、5 GHz:6 dBi 5 GHz:5 dBi |
偏波 |
直線、垂直 |
取り付け |
統合 |
アンテナ コネクタ |
統合 |
アンテナ タイプ |
FRA:2.4 GHz:全方向性、5 GHz:指向性 5 GHz:全方向性 |
Cisco Aironet 4800 シリーズ一体型アンテナ
寸法と取り付け仕様 |
|
周波数範囲 |
2.4 ~ 2.5 GHz 5.15 ~ 5.85 GHz |
ゲイン |
FRA:2.4 GHz:2.5 dBi、5 GHz:5 dBi 5 GHz:3.5 dBi |
偏波 |
直線、垂直 |
取り付け |
統合 |
アンテナ コネクタ |
統合 |
アンテナ タイプ |
FRA:2.4 GHz:全方向性、5 GHz:指向性 5 GHz:全方向性 |
Cisco Catalyst 9105AX シリーズ一体型アンテナ
寸法と取り付け仕様 |
|
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
ゲイン |
Catalyst 9105AXW
● 2.4 GHz
:ピークゲイン 3 dBi
● 5 GHz
:ピークゲイン 5 dBi
Catalyst 9105AXI
● 2.4 GHz
:ピークゲイン 4 dBi
● 5 GHz
:ピークゲイン 5 dBi
|
偏波 |
直線、垂直 |
取り付け |
統合 |
アンテナ コネクタ |
統合 |
アンテナ タイプ |
全方向性 |
Cisco Catalyst 9115AX シリーズ一体型アンテナ
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz 仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:3 dBi
● 5 GHz
:4 dBi
|
||
偏波 |
直線、垂直 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |
Cisco Catalyst 9117AX シリーズ一体型アンテナ
2.4 GHz 方位角面放射パターン |
5 GHz 方位角面放射パターン |
2.4 GHz 仰角面放射パターン |
5 GHz、仰角面放射パターン |
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
||
ゲイン |
● 2.4 GHz
:4 dBi
● 5 GHz
:6 dBi
|
||
偏波 |
直線、垂直 |
||
アンテナ コネクタ |
統合 |
||
取り付け |
統合 |
||
アンテナ タイプ |
全方向性 |

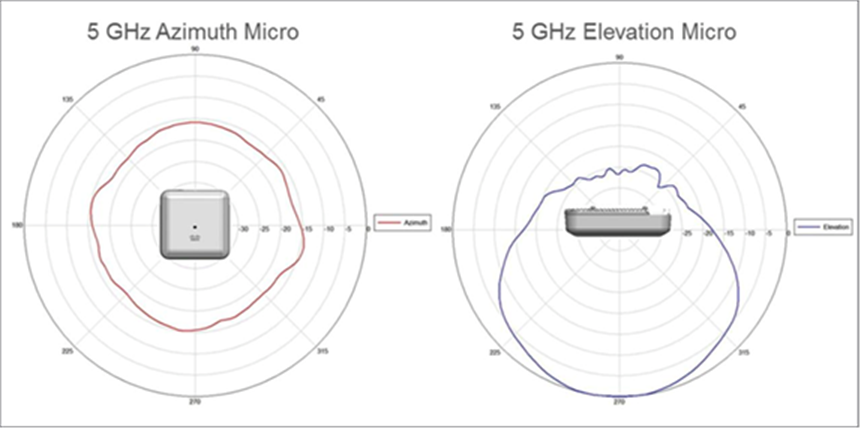

Cisco Catalyst 9120AX シリーズ一体型アンテナ
寸法と取り付け仕様 |
|
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
ゲイン |
● FRA
:2.4 GHz
:4 dBi
、5 GHz
:5 dBi
● 5 GHz
:4 dBi
|
偏波 |
直線、垂直 |
取り付け |
統合 |
アンテナ コネクタ |
統合 |
アンテナ タイプ |
● FRA
:2.4 GHz
:全方向性、5 GHz
:全方向性
● 5 GHz
:全方向性
|

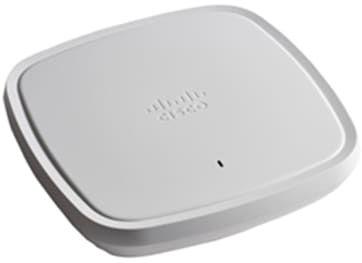

Cisco Catalyst 9130AX シリーズ一体型アンテナ
寸法と取り付け仕様 |
|
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
ゲイン |
● 2.4 GHz
:4 dBi
、5 GHz
:6 dBi
|
偏波 |
直線、垂直 |
取り付け |
統合 |
アンテナ コネクタ |
統合 |
アンテナ タイプ |
全方向性 |

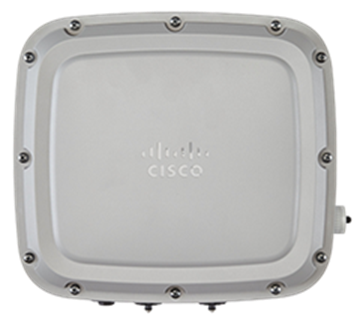

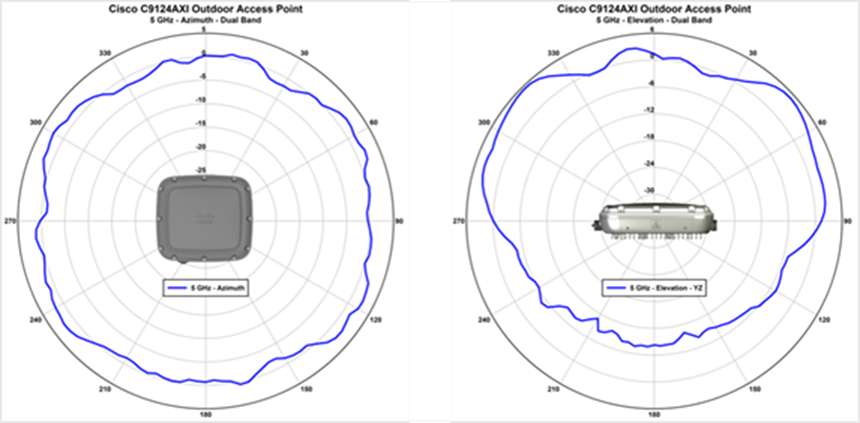

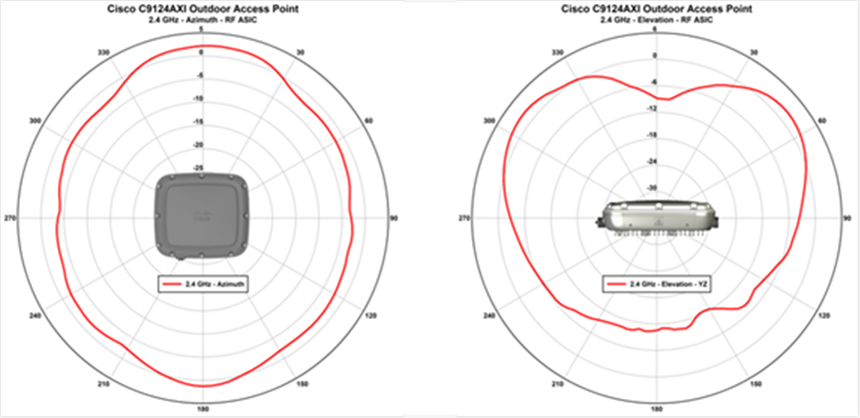

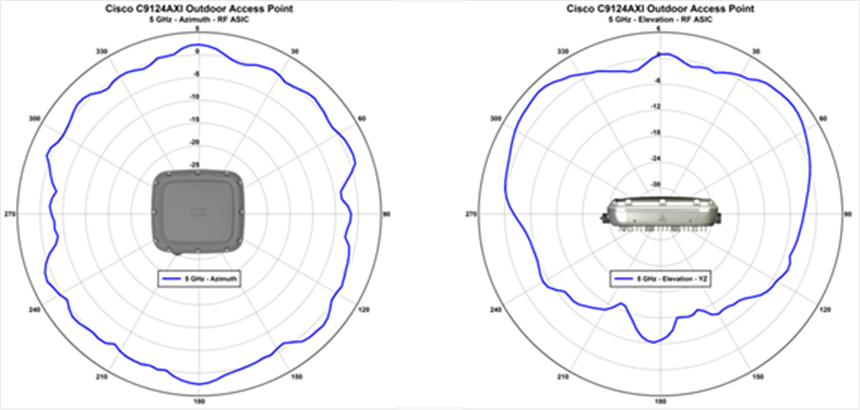

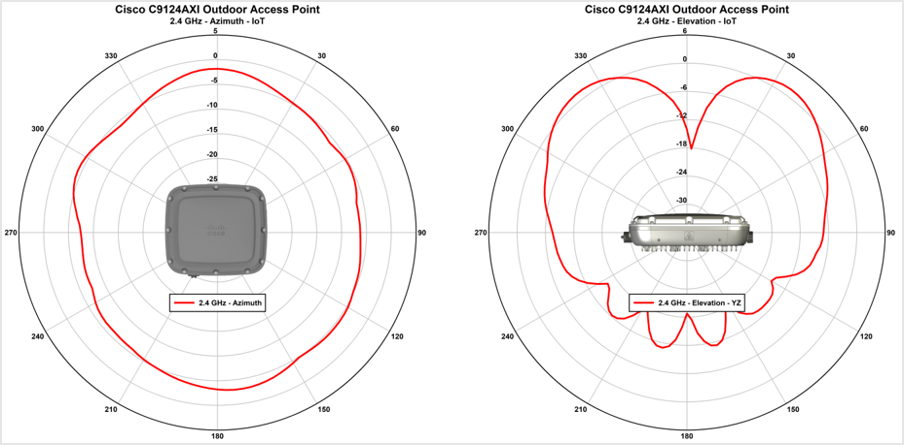

Cisco Catalyst 9124AX シリーズ 一体型全方向性アンテナ
寸法と取り付け仕様 |
|
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
ゲイン |
● 2.4 GHz
:7 dBi
、5 GHz
:7 dBi
● BLE
アンテナゲイン:5 dBi
|
偏波 |
直線、垂直 |
取り付け |
統合 |
アンテナ コネクタ |
統合 |
アンテナ タイプ |
全方向性 |

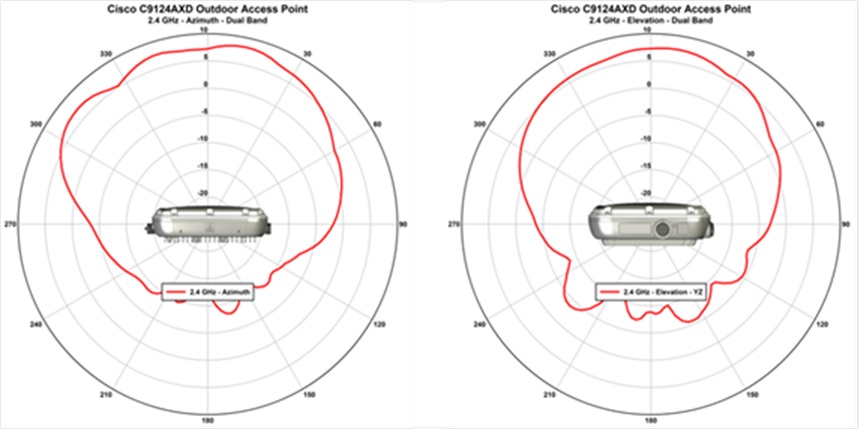

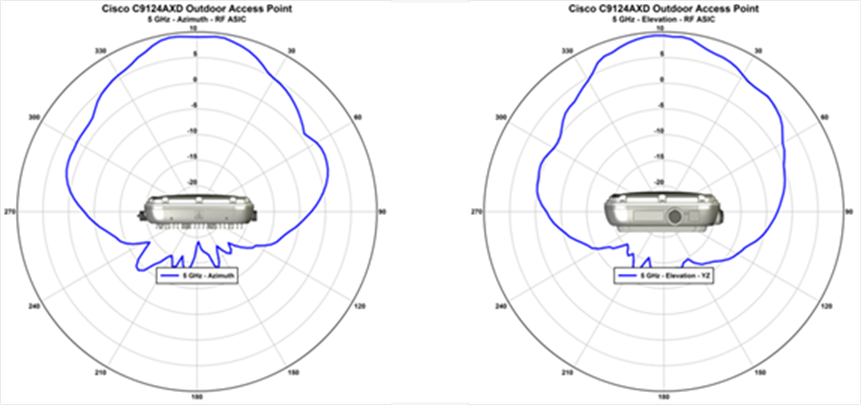

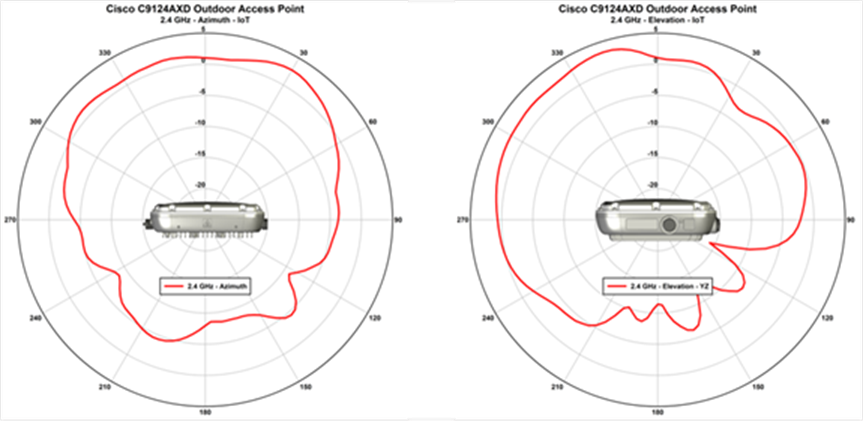

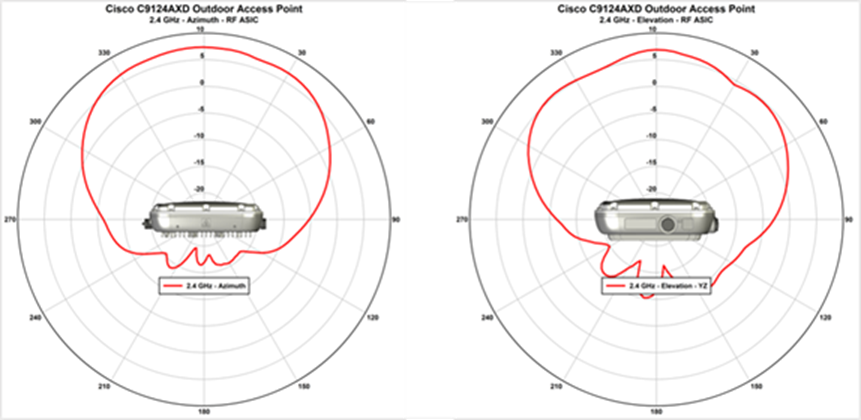

Cisco Catalyst 9124AX シリーズ 一体型指向性アンテナ
寸法と取り付け仕様 |
|
周波数範囲 |
● 2.4
~ 2.5 GHz
● 5.15
~ 5.85 GHz
|
ゲイン |
● 2.4 GHz: 7 dBi, 5 GHz: 7 dBi
● BLE
アンテナゲイン:5 dBi
|
偏波 |
線形、デュアル |
取り付け |
統合 |
水平 |
2.4 GHz ~ 70度、5 GHz 〜 65度 |
Elevation |
2.4 GHz 〜 55度、5 GHz 〜 50度 |
アンテナ コネクタ |
統合 |
アンテナ タイプ |
指向性 |
