Cisco Nexus 3408-S スイッチ



Cisco Nexus 3400-S の概要

Cisco Nexus® 3400-S は、50 Gbps PAM4 シリアルデシリアルライザ（SerDes）を備えたNexus 3000 ポートフォリオの最初の 400G 対応スイッチであり、データセンター向けに設計されており、ワットあたりの電力効率が低遅延で業界トップクラスのパフォーマンスを発揮し、最先端の分析を提供します。

Cisco Nexus 3400-S スイッチの主な利点：

●     12.8-Tbps ASICにより、 Cisco Nexus 3408-S シリーズは 128 の 100G ポートまたは 32 の 400G ポートを提供します。これにより、ファブリック内のスイッチの数を減らしても、規模を拡大できます。管理を簡素化し、コストを削減し、ホップ数を削減できます。

●     400G で、 Cisco Nexus 3400-S は、高い電力効率で業界最小の遅延を提供します。

●     Cisco Nexus 3400-S は、最長プレフィックス一致（LPM）またはレイヤ 3 ホストに最適化された、回数変更可能プロファイルに変換されるプログラム可能なパイプラインを提供します。顧客はデプロイメント ニーズに合わせてプロファイルを選択できます。

●     Cisco Nexus 3400-S スイッチにより、詳細なネットワーク分析が可能になり、フロー単位のモニタリング、キュー フォレンジック、ドロップ パケット フォレンジック フォレンジック が提供され、カスタマー ネットワークの監視に役立ちます。

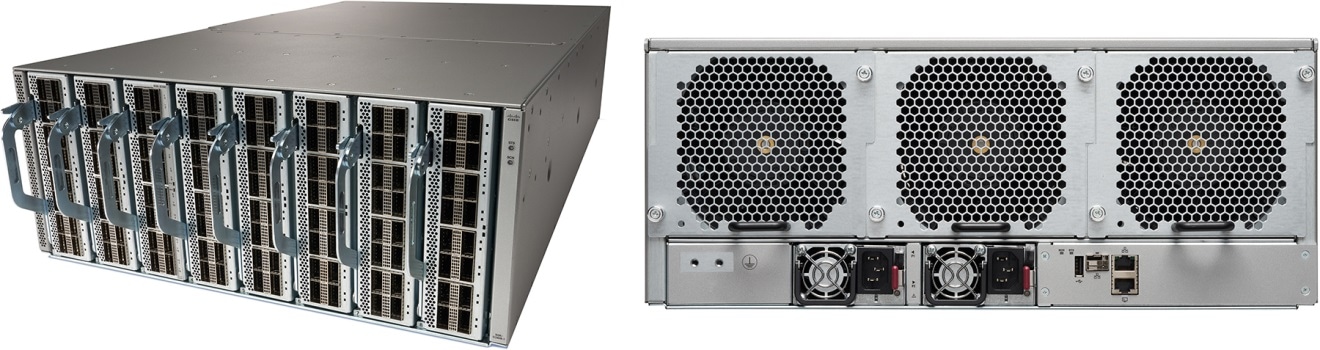

Cisco Nexus 3408-S（図 1）は、4 ラックユニット（RU）、100G または 400G ラインカード拡張モジュール（LEM）の柔軟性を備えた 8 スロットのシャーシで、128 個の 100G ポートまたは 32 個の 400G ポートを提供します 。Cisco Nexus 3408-S は、コンパクトでエネルギー効率の高いフォームファクタに業界最高のポート基数を備えています。Cisco Nexus 3408-S は、前方エアーフロー方向の HVAC/ DC電源入力をサポートしています。

Cisco Nexus 3408-S

Cisco Nexus 3408-S のハードウェア構成は次のとおりです：

●     4RU、8 スロット シャーシ

●     16 ポートの Quad-Small-Form-Factor 28（QSFP28）を備えた NXM-X16C LEM

●     Quad Small Form-Factor Pluggable – Double Density (QSFP-DD)のポート X 4 付きの XM-X4D LEM

●     ビーコン LED

●     ステータス LED

●     二重化した冗長電源

●     冗長（2+1）ファン

●     RS-232 コンソール ポート X 1

●     SFP 管理ポート X 1 と RJ45 X 1

●     USB ポート X 1

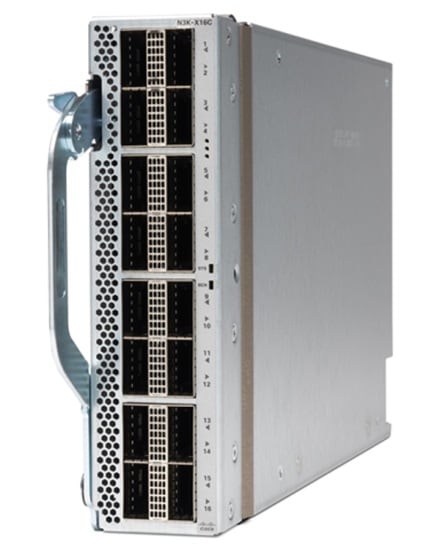

Cisco Nexus NXM-X16C、16 ポート 100G

100G LEM は、100G ネイティブ速度と 50、40、25、10G のブレークアウト速度をサポートする 16 個の QSFP 28 ポートです。

400G LEM は、QSFP+、QSFP28、および QSFP56 との下位互換性がある QSFP-DD の 4 つのポートです。各 QSFP-DD ポートは、400、200、100、40 のネイティブ速度と 200、100、50、25、10 Gbps ブレークアウトで動作できます。

Cisco NX-OS ソフトウェアの概要

Cisco NX-OS は、モジュール性、復元性、有用性を基盤として構築された、データセンター クラスの OS です。Cisco NX-OS を使用すると、継続的な可用性を確保し、ミッションクリティカルなデータセンター環境の標準を確立することができます。自己修復機能を備え、高度にモジュール化された Cisco NX-OS は、ゼロインパクトの運用を現実化し、きわめて柔軟な運用を可能にします。

データセンターの要件に特化した Cisco NX-OS は、現在および将来のデータセンターに要求されるネットワーキング要件を満たす、堅牢で包括的な機能を備えています。XML インターフェイスを備え、Cisco IOS^® ソフトウェアと同じコマンドライン インターフェイス（CLI）を持つ Cisco NX-OS は、主要なネットワーキング標準およびシスコが持つ真のデータセンタークラスの画期的な技術を実装した、最先端の OS です。

Cisco Nexus 3400-S が提供するものは次のとおりです：

全ポートでワイヤレートのレイヤ 2 および 3 スイッチングをサポート、 最大 25.6 テラビット/秒（Tbps）、入力で 7.2 Bpps、出力で 10 Bpps。

強力なプログラマビリティとCisco NX-API、Linux コンテナ、XML/JavaScript Object Notation（JSON）API、Python のサポート付き。

高いパフォーマンスと優れた拡張性：4 コア CPU、32 GB の DRAM、70 MB の動的バッファ割り当て機能を備え、拡張性に優れたデータ センターやビッグ データ アプリケーションに最適なスイッチ

消費

●     Cisco Nexus 3408-S は、2 x 200/50G、4 x 100/50G/25G/10G、および 8x50G のブレークアウトをサポートし、最大 128 個の 100G ポートまたは最大 168 個の 50G ポートをサポートします。

◦    NXM-X16C は、2x50G および 4x25G/10G のブレークアウト[1] をサポートしています。

◦    NXM-X4D は、2x200/50G または 4x100/50/25G/10G のブレークアウト¹ を サポートしています。

●     光ファイバ ソリューションと銅線ケーブル配線ソリューションのいずれも、10、25、40、50、100、および 400 Gbps 接続に利用できます。アクティブ光ケーブル（AOC）およびダイレクト アタッチド ケーブル（DAC）も利用可能です。

ハイアベイラビリティ

●     Virtual Port-Channel（vPC）テクノロジーにより、スパニング ツリー プロトコル（STP）を不要にして、レイヤ 2 マルチパスを提供します。また、既存の管理モデルや展開モデルを変更しなくても、2 分割帯域幅を十分に活用し、レイヤ 2 論理トポロジを簡素化できるようになります。

●     512 方向[2]の等コストマルチパス（ECMP）ルーティングにより、レイヤ 3 ファットツリー設計が可能になります。そのため、ネットワークのボトルネックを防止し、復元力を向上させて、ネットワークをほとんど停止することなく容量を追加できます。

●     高度なリブート²機能として、ホット/コールド パッチ機能などがあります。

●     ホットスワップ可能な電源ユニット（PSU）とファンも使用されています。

実績のある包括的な革新技術を活用した、専用設計の Cisco NX-OS オペレーティング システム

●     Power On Auto Provisioning（POAP）によって、スイッチの起動や設定時の手動操作が不要となり、プロビジョニングに要する時間を大幅に短縮しています。

●     Cisco Embedded Event Manager（EEM）と Python スクリプティングにより、データセンターの自動化とリモート操作が可能になります。

●     高度なバッファモニタリング機能により、ポート単位およびキュー単位のバッファ利用状態をリアルタイムで把握できます。また、トラフィックバーストやアプリケーション トラフィック パターンのモニターが可能です。

●     Ethanalyzer は内蔵型のパケット アナライザで、コントロール プレーンのトラフィックの監視およびトラブルシューティングを行います。これは、広く使用されているオープン ソースのネットワーク プロトコル アナライザである Wireshark を基に作成されています。

●     ボーダー ゲートウェイ プロトコル（BGP）、Open Shortest Path First（OSPF）、Enhanced Interior Gateway Routing Protocol（EIGRP）、Routing Information Protocol Version 2（RIPv2） および Intermediate System to Intermediate System（IS-IS）を含む完全なレイヤー 3  ルーティング プロトコル スイートは、サポートされています。

表 1               Cisco Nexus 3408-S スイッチのソフトウェア ライセンシング

トランシーバおよびケーブルのオプション

Cisco Nexus 3400-S は、アクティブ光ケーブル（AOC）、直接接続ケーブル（DAC）から始まるすべての範囲の光トランシーバをサポートする、Quad Small Form-Factor Pluggable - Double Density（QSFP-DD）プラットフォームです。

利用可能な光モジュールと Transceiver Module Group (TMG) 互換性マトリックス を通してサポートされている各光モジュールに必要なソフトウェアリリースの最小要件についての詳細をもっと詳しく知りましょう。

製品仕様

次の表に、 Cisco Nexus 3408-S の製品仕様を示します。

表 2               製品仕様

表 3 すべての Nexus 3804-S スイッチに共通するハードウェア仕様

表 4               すべての Nexus 3000 スイッチに共通するソフトウェア機能

表 5               管理機能および標準規格のサポート

適合標準規格

次の表は、Cisco Nexus 3000 シリーズが適合する標準規格の概要を示します。

表 6               適合標準規格 ：安全性および EMC

発注情報

次の表は、Cisco Nexus 3408-S の発注情報を示します。

表 7               構成情報

保証

Cisco Nexus 3000 シリーズ スイッチには、1 年間のハードウェア限定保証が付いています。保証には、返品許可（RMA）の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

サービスおよびサポート

シスコは、データセンターへの Cisco Nexus 3000 シリーズの導入と最適化を成功させるために、各種サービスを用意しています。シスコの革新的なサービスは、運用効率の向上とデータセンター ネットワークの改善を目的として、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供されます。シスコアドバンスドサービスは、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。Cisco SMARTnet^™ サービスを利用すると、シスコのネットワーク専門家や高い実績を持つリソースにいつでも直接アクセスでき、ミッション クリティカルな問題を解決できます。このサービスでは、ご使用の Cisco Nexus 3000 シリーズ スイッチに関する予防的診断やリアルタイムのアラートが提供され、Cisco Smart Call Home サービス機能の利点をご活用いただけます。シスコのサービスは、ネットワーク ライフサイクル全体にわたって最大限に投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。Cisco の柔軟な支払いソリューションは 100 か国以上で利用可能であり、ハードウェア、ソフトウェア、サービス、およびサードパーティ製の補完的な機器を、利用しやすい計画的な支払方法で購入できます。詳細はこちらをご覧ください。

詳細情報

詳細については、https://www.cisco.com/go/nexus3000 を参照してください。Cisco Nexus Data Broker の詳細については、https://www.cisco.com/go/nexusdatabroker を参照してください。
