Cisco Nexus 2000 シリーズ ファブリック エクステンダ データ シート
データ シートCisco Nexus 2000 シリーズ ファブリック エクステンダ製品概要Cisco Nexus® 2000 シリーズ ファブリック エクステンダは、データセンターのアクセス アーキテクチャと運用をシンプル化できるように設計されたデータセンター向けの製品です。Cisco Nexus 2000 シリーズは、シスコのファブリック エクステンダのアーキテクチャを採用することで、100 メガビット イーサネット、ギガビット イーサネット、10 ギガビット イーサネット、ユニファイド ファブリック、銅線と光ファイバの接続、ラック、およびブレード サーバの環境に対応し、スケーラブルなユニファイド サーバ アクセス プラットフォームを実現します。このプラットフォームは、従来のギガビット イーサネットのサポートに最適であると同時に、10 ギガビット イーサネットや仮想マシン対応のユニファイド ファブリック テクノロジーへのシームレスな移行を可能にします。 Cisco Nexus 2000 シリーズ ファブリック エクステンダは、親である Cisco Nexus スイッチのリモート ラインカードとして動作します。ファブリック エクステンダは事実上、親である Cisco Nexus スイッチ ファブリックを拡張するものであり、ファブリック エクステンダと親である Cisco Nexus スイッチが連動して 1 つのモジュール型分散システムが構築されます。このようなアーキテクチャによって、トップオブラック（ToR）構成とエンドオブロー（EoR）構成の両方の柔軟性と利点を活かした物理トポロジが実現されます（図 1）。
図 1 スケーラブルなユニファイド サーバ アクセス接続を実現する Cisco Nexus 2000 シリーズ ファブリック エクステンダ Cisco Nexus 2000 シリーズのアーキテクチャには次のような利点があります。
Cisco Nexus 2000 シリーズはサーバに合わせた設計になっています。前面から背面への冷却は、データセンターのホットアイル/コールドアイル設計と互換性があり、すべてのスイッチ ポートはサーバ ポートとの距離を考慮してユニット背面に配置されています。また、ユーザが操作するコンポーネントは、アクセスしやすいように、すべて前面パネルに配置されています。さらに、コールドアイル設計に合わせて、シャーシ前面のスイッチ ポートで背面から前面への冷却にも対応できるので、ネットワーク ラックを最適な方法で配線できます。Cisco Nexus 2000 シリーズはノンストップ運用を目的に構築されており、ホットスワップ可能な冗長電源と、冗長ファンを持つホットスワップ可能なファン トレイを備えています。コンパクトな 1 ラックユニット（1 RU）のフォーム ファクタで、比較的場所を取らないため、ラックに組み込みやすくなっています。ファブリック エクステンダは、速度、接続、ポート密度が異なるモデルがいくつか用意されています（図 2）。
図 2 Cisco Nexus 2000 シリーズ ファブリック エクステンダ（右下から左上へ）：Cisco Nexus 2224TP GE、2248TP GE、2248TP-E GE、2232TM 10GE、2232TM-E 10GE、2232PP 10GE、2248PQ 10GE。ファブリック エクステンダの手前にあるのは、Cisco Nexus 2000 シリーズと Cisco Nexus 親スイッチの相互接続用の費用効果の高いファブリック エクステンダ トランシーバ Cisco Nexus 2000 シリーズには、エンドホスト接続用のポート（ホスト インターフェイス）と、アップリンク ポート（ファブリック インターフェイス）の 2 種類のポートがあります。ファブリック インターフェイスは、アップストリームの Cisco Nexus 親スイッチに接続するために、黄色で区別されています。 表 1 に、Cisco Nexus 2000 シリーズ ファブリック エクステンダの一覧を示します。ファブリック エクステンダは、親スイッチと組み合わせることにより、さまざまな接続オプションを提供できます。 表 1 Cisco Nexus 2000 シリーズの仕様
Cisco Nexus 2248TP-E ファブリック エクステンダは、大規模データベース、分散ストレージ、ビデオ編集などの負荷に対応できる、汎用の 1 ギガビット イーサネット ファブリック エクステンダです（図 3）。Cisco Nexus 2248TP-E は、Cisco Nexus 2248TP と同様、48 個の 100/1000BASE-T ホスト接続ポートと 4 個の 10 ギガビット イーサネット ファブリック インターフェイスもサポートしています。32 MB の共有バッファもサポートします。
図 3 Cisco Nexus N2248TP-E Cisco Nexus 2248PQ 10 ギガビット イーサネット ファブリック エクステンダは、Cisco Nexus ファブリック エクステンダ ファミリの最新メンバーです（図 4）。高密度の 10 ギガビット イーサネット環境をサポートするとともに、48 個の 1/10 ギガビット イーサネット SFP+ ホスト ポートと 4 個の QSFP+ ファブリック ポートを装備しています（16 X 10 GE ファブリック ポート）。QSFP+ 接続によってケーブル配線をシンプル化しながら、電力とソリューション コストを削減します。Cisco Nexus 2248PQ 10GE ファブリック エクステンダは、FCoE やデータセンター ブリッジング（DCB）と呼ばれるネットワーク テクノロジーのサポートを通じて、イーサネット ネットワークの信頼性、効率、拡張性を向上させます。これらの機能により、単一のロスレス イーサネット ファブリックで複数のトラフィック クラスに対応できるようになり、LAN、ストレージ エリア ネットワーク（SAN）、およびクラスタ環境の統合が可能になります。
図 4 Cisco Nexus N2248PQ Cisco Nexus 2232PP 1/10 ギガビット イーサネット ファブリック エクステンダは、ギガビット イーサネットから 10 ギガビット イーサネットおよびユニファイド ファブリック環境への移行に最適なプラットフォームです。FCoE と DCB をサポートします（図 5）。
図 5 Cisco Nexus N2232PP Cisco Nexus 2232TM-E ファブリック エクステンダは、スケーラブルな 1/10GBASE-T 環境をサポートします。1GBASE-T から 10GBASE-T への円滑な移行や既存の配線の効果的な再利用ができます。8 つの 10 ギガビット イーサネット ファブリック インターフェイスをサポートするアップリンク モジュールが付属しています。最新世代の 10GBASE-T PHY が付属した Cisco Nexus 2232TM のスーパーセットであり、省電力とビット エラー レート（BER）の向上を可能にします。Cisco Nexus 2232TM-E は DCB および LAN と SAN の統合をサポートします。FCoE は、Cat6a ケーブルと Cat7 ケーブルを使用してアダプタから FEX まで最長 30 m の距離をサポートします （図 6）。
図 6 Cisco Nexus N2232TM-E Cisco Nexus 2000 シリーズ ファブリック エクステンダは、CX1 銅線、短距離または長距離光ファイバ、費用効果の高い Cisco ファブリック エクステンダ トランシーバを使用したファブリック リンクによって、親である Cisco Nexus スイッチに接続します。Cisco ファブリック エクステンダ トランシーバは費用効果の高いソリューションを提供する光トランシーバで、ファブリック エクステンダを OM3 または OM4 マルチモード ファイバで親スイッチに接続します。 Cisco Nexus 2000 シリーズ ファブリック エクステンダは、親である Cisco Nexus 5000、Nexus 6000、または Nexus 7000 シリーズ スイッチのリモート ラインカードのように動作します。Cisco Nexus スイッチと連動して、親である Cisco Nexus スイッチの機能や利点を拡張するとともに、柔軟でスケーラブルな費用効果の高いサーバ アクセスを実現します。表 2 に、Cisco Nexus 2000 シリーズの親スイッチのサポート一覧を示します。 表 2 Cisco Nexus ファブリック エクステンダの親スイッチのサポート一覧
利点アーキテクチャの柔軟性
高度にスケーラブルなアクセス レイヤ現在のデータセンターは、サーバ数の増加と各サーバの帯域幅需要の高まりを総合的に管理するために、高い拡張性を備える必要があります。Cisco Nexus 2000 シリーズは、アクセス レイヤの拡張性を高めることで、ネットワーク内に管理ポイントを増やすことなく、サーバ数と帯域幅の両方の需要に対処できます。
運用のシンプル化
ビジネス上の利点
Cisco Nexus 2000 シリーズの導入シナリオファブリック エクステンダは、次のような導入シナリオで使用できます。
詳細については、Cisco Nexus 2000 シリーズの導入事例のページ Cisco Nexus 2000 シリーズは、次の 2 つの主要な設計シナリオで Cisco Nexus 親スイッチと組み合わせて使用できます（図 1 を参照）。

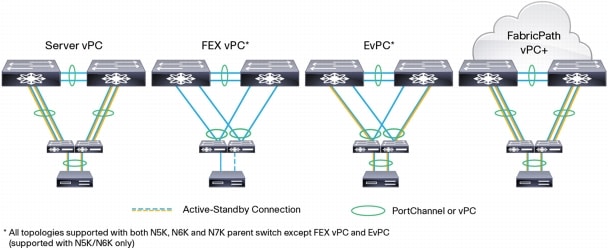

vPC+：この導入シナリオでは、サーバ vPC、FEX vPC、および EvPC を使用してアクセス レイヤの冗長性を確保します。さらに、vPC+ ドメインによって Cisco Nexus 親スイッチとファブリック エクステンダを Cisco FabricPath ネットワーク内の単一の仮想スイッチとして表示できます。 図 7 Cisco Nexus 2000 シリーズ ファブリック エクステンダの設計シナリオ（左から右へ順に サーバ vPC、FEX vPC、EvPC、vPC+）
図 7 Cisco Nexus 2000 シリーズ ファブリック エクステンダの設計シナリオ（左から右へ順に サーバ vPC、FEX vPC、EvPC、vPC+） 製品仕様表 3 から 9 に製品仕様を示し、表 10 に Cisco Nexus 2000 シリーズ ファブリック エクステンダの標準サポートを示します。 表 3 Cisco Nexus 2000 シリーズ ギガビット イーサネット ファブリック エクステンダの製品仕様
表 4 Cisco Nexus 2000 シリーズ 10 ギガビット イーサネット ファブリック エクステンダの製品仕様
表 5 Cisco Nexus ファブリック エクステンダ トランシーバの仕様
表 6 Cisco Nexus 2000 シリーズ スペアの重量仕様
表 7 Cisco Nexus 2000 シリーズの電力仕様
表 8 Cisco Nexus 2000 シリーズのファン仕様
表 9 Cisco Nexus 2000 エアーフロー最適化アクセサリ
表 10 Cisco Nexus 2000 シリーズの適合規格
Cisco Nexus 2000 シリーズの機能サポートは、主に親スイッチのフィーチャ セットによって決まります。したがって、サポートされる機能の一覧については、Cisco Nexus 5000、Nexus 6000、および Nexus 7000 シリーズのデータ シートを参照してください。表 11 は、Cisco Nexus 2000 シリーズのハードウェアの機能をまとめたものです。 表 11 Cisco Nexus 2000 シリーズの機能サポート
Cisco Nexus 2000 シリーズの発注情報表 12 に、Cisco Nexus 2000 シリーズ ファブリック エクステンダの発注情報を示します。 表 12 発注情報
保証Cisco Nexus 2000 シリーズ ファブリック エクステンダには、1 年間のハードウェア限定保証が付いています。これには、返品許可（RMA）の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。 サービスとサポートシスコは、データセンターへの Cisco Nexus 2000 シリーズ ファブリック エクステンダの導入と最適化を成功させるために、各種サービスを用意しています。シスコの革新的なサービスは、運用効率の向上とデータセンター ネットワークの進化を目的として、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供されます。シスコ アドバンスド サービスは、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。Cisco SMARTnet® サービスを利用すると、シスコのネットワーク専門家や高い実績を持つリソースにいつでも直接アクセスできるので、ミッションクリティカルな問題を解決できます。このサービスでは、保有する Cisco Nexus 5000、Nexus 6000、Nexus 7000、および Nexus 2000 シリーズ ファブリック エクステンダに関して予防的診断やリアルタイムのアラートを提供する Smart Call Home サービス機能の利点を活かすことができます。シスコのサービスは、ネットワーク ライフサイクル全体にわたって最大限に投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。Cisco Nexus サービスの詳細については、シスコ データセンターネットワーキング アドバンスド サービス を参照ください。 関連情報
1 PoD は、ネットワーク、コンピューティング、ストレージ、アプリケーションのコンポーネント（相互に連携してネットワーク サービスを提供）をまとめたモジュールです。PoD は、同じ構成を何回でも繰り返すことができ、そのコンポーネントによってデータセンターのモジュール性、拡張性、管理性が高められます。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
