Cisco Catalyst IE9300 高耐久性シリーズ データシート
偏向のない言語
この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
Cisco Catalyst™ IE9300 高耐久性シリーズは、ギガビット/10 ギガビットイーサネット接続をコンパクトな 1RU のラックマウントスイッチで本格的に実現した先駆的製品です。さまざまな産業用途および拡張エンタープライズ用途専用に設計されています。
Cisco Catalyst IE9300 高耐久性シリーズ スイッチは、28 個のギガビットおよび 10 ギガビット イーサネット インターフェイスを搭載し、高速イーサネット接続をコンパクトなフォームファクタで実現した製品です。堅牢な製品が必要とされる幅広い産業アプリケーション向けに設計されています。プラットフォームは、製造、エネルギー、運輸、鉱業、スマートシティ、石油天然ガスの過酷な環境に耐えられるように構築されています。このスイッチは、屋外の筐体や過酷な環境に最適なだけでなく、全体的な IT ネットワーク設計、コンプライアンスおよびパフォーマンス要件に適合しています。
このスイッチは Cisco IOS® XE を搭載しています。Cisco IOS XE は、セキュリティ機能が組み込まれた信頼できるオペレーティングシステムで、セキュアブート機能、イメージ署名機能、Cisco® トラストアンカーモジュールを備えています。また、Cisco IOS XE は、オープン API およびデータモデルを備えた API 主導型の構成になっています。
Cisco Catalyst IE9300 高耐久性シリーズは、強力な管理ツール Cisco Catalyst Center で管理できます。また、WebUI という、全面的に再設計された使いやすい最新の GUI ツールを使用して簡単に設定できます。フル Flexible NetFlow（FnF）がサポートされるため、Cisco Secure Network Analytics を使用してトラフィックパターンをリアルタイムに可視化したり、攻撃を分析したりすることが可能です。*Cisco Cyber Vision が組み込まれていることで、IE9300 は接続された設備、そのプロファイル、脆弱性、および通信パターンを識別して、OT のセキュリティ態勢を評価し、サイバーセキュリティのベストプラクティスを促進します。Cisco Secure Equipment Access * が組み込まれていることで、接続された設備へのゼロトラストリモートアクセスが可能になり、リモートユーザーからのリスクの制御に役立ちます。
Cisco IE9300 高耐久性シリーズは、パフォーマンスが高く、信頼性があり、セキュアな産業ネットワークを構築することにより、ソフトウェア定義型自動化および産業用 AI アプリケーションが効果的に機能し、実用的なインサイトを提供するために必要な大量のデータを転送および保護する基盤となるインフラストラクチャを提供します。
IE9300 高耐久性シリーズ スイッチは以下を提供します。
● 二重リング設計、Resilient Ethernet Protocol（REP）、Parallel Redundancy Protocol（PRP）1、PROFINET、Media Redundancy Protocol（MRP）リング、高可用性シームレス冗長性（HSR）1 リング、EtherChannel、統合型冗長電源、dying gasp などによって実現された堅牢な復元力
● 深夜または人里離れた場所での障害に備えた、真のゼロタッチ交換
● ラインレート、低遅延転送
● シンプルなソフトウェア管理
● 産業自動化プロトコルの EtherNet/IP（CIP）、PROFINET のサポート

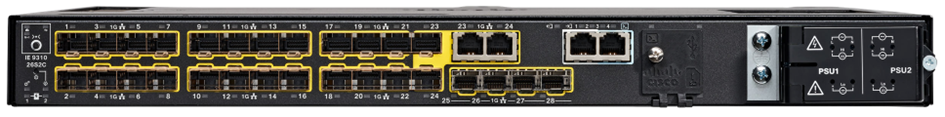

IE-9310-26S2C スイッチ

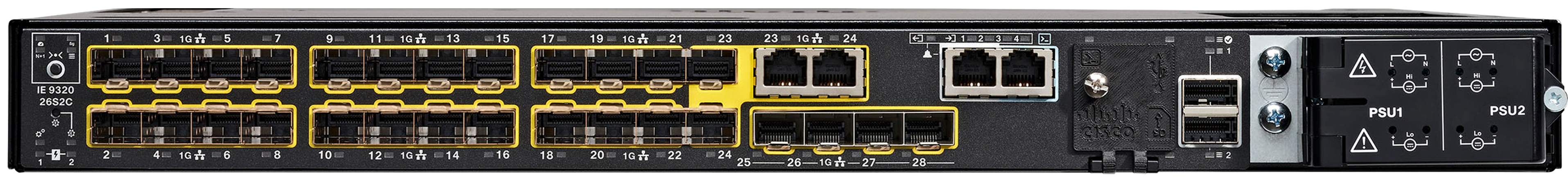

高度な機能セットを備えた IE-9320-26S2C スイッチ

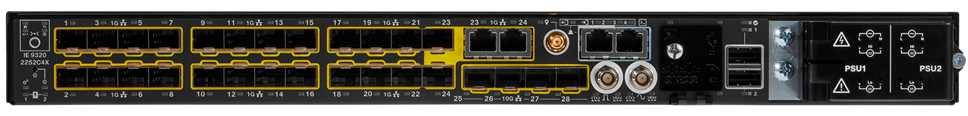

GPS/IRIG-B 入力のサポートを含む、高度な機能セットを備えたコンフォーマルコーティング付き IE-9320-22S2C4X スイッチ

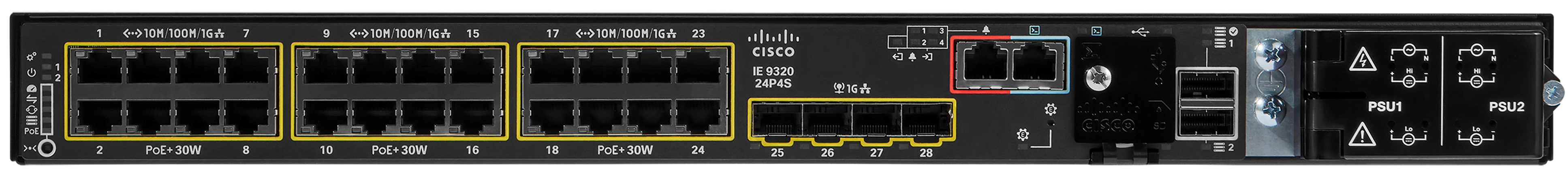

IE-9320-24P4S スイッチ

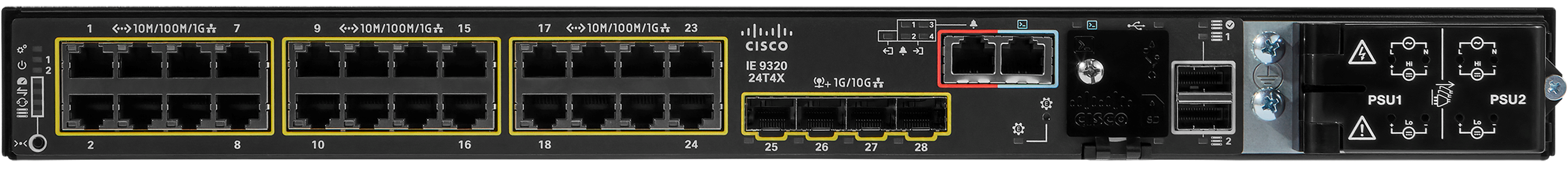

IE-9320-24T4X スイッチ

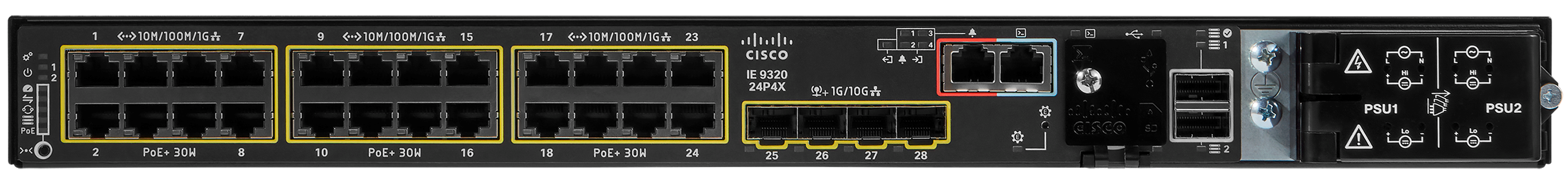

IE-9320-24P4X スイッチ

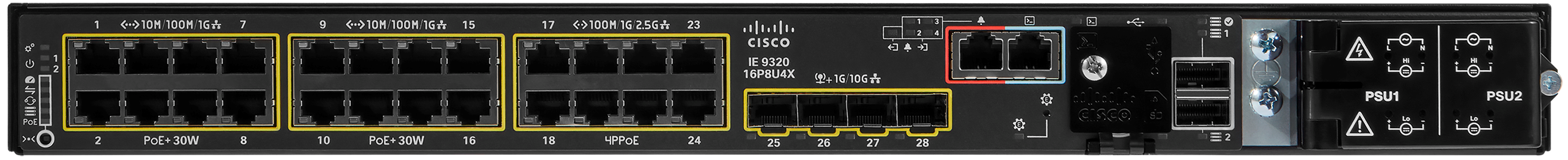

マルチギガビットおよび 4PPoE を備えた IE-9320-16P8U4X スイッチ

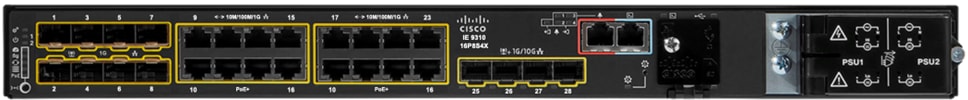

GE SFP および GE RJ-45 ダウンリンクと 4x 1/10G SFP+ アップリンクを備えた IE-9310-16P8S4X スイッチ
| 機能 |
利点 |
| 堅牢な産業用デザイン |
● 電力事業グレードのフルマネージド 1 ラックユニット（1RU）ラックマウント イーサネット スイッチ
● 過酷な環境と温度範囲（-40 ～ 75 °C / -40 ～ 167 °F）に耐えるように設計
● 可動部を除去して耐久性を高めたファンレス対流冷却
● 振動、衝撃、サージ、および電気ノイズに対するイミュニティを強化
● 多業種におけるオートメーション、高度道路交通システム（ITS）、変電所環境向けの仕様に準拠
● 産業用システムと機器の稼働時間、パフォーマンス、安全性を向上
● IEEE 1588v2 Precision Timing Protocol（PTP）（電力事業向けの Power プロファイルと製造業向けの Default プロファイルの両方をサポート）
● 外部装置を監視して信号を伝達するためのアラーム I/O
|
| GE/mGig/10G オプションを備えた高密度イーサネット スイッチ |
● 合計 28 個のイーサネット ポートによって復元力のある設計オプションを複数提供
● 産業用途の新しい高速アプリケーションのためのセキュアなアクセスを実現
● 新しい UHD IP カメラ、Wi-Fi アクセスポイント、将来に備えたギガビット速度の自動化デバイスを実現
● IP ベースの遠隔監視制御および情報取得（SCADA）接続が可能
● 複数のリング、新しいネットワーク構成用の冗長リングトポロジを提供
● 長距離接続が必要な用途向けに、地理的な拡張性を強化
|
| 高密度産業用 Power over Ethernet（PoE） |
● 802.3af、802.3at、および 802.3bt オプションで最大 24 ポートの Power over Ethernet をサポート
● 配線、配電パネル、遮断器の数を抑えることでコストを削減
● 機器の必要性が低減されるため、スペース要件が軽減されて発熱量が減少する。
● IP フォン、次世代 PTZ カメラ、Wi-Fi ワイヤレスアクセスポイントなど、すぐに使用できる高出力 PoE デバイスに対応する。
● 10G アップリンクを備えた PoE バリアントの 2 つの 400W 電源で最大 720W の PoE 電力バジェット
● 無停止型 PoE 対応：無停止型 PoE により、PoE の電力がスイッチのリロード中にも維持されます。これは、PoE 受電ライトなどの IoT エンドポイントにとって重要な機能です。これにより、スイッチのリブート中も電源が確保されます。
● 高速 PoE 対応：スイッチの電源が復旧すると、オペレーティングシステムが完全にロードされるのを待つことなく、PoE がエンドポイントへの電力供給を開始します。そのため、エンドポイントの起動時間が短縮されます。
|
| ネットワーク セキュリティ |
● シスコのトラストアンカーモジュールのハードウェアアンカー信頼ルートを使用したセキュアブートを実現するためのデバイスセキュリティ
● MACSEC-256 をサポートし、中間者攻撃を阻止
● 接続されたすべての設備、そのアクティビティ、およびセキュリティ態勢を特定するための Cisco Cyber Vision
*
● Cisco TrustSec テクノロジーベースのネットワーク セグメンテーションをサポートし、マルウェアの拡散を抑止
● ネットワーク接続された設備へのゼロトラストリモートアクセス用の Cisco Secure Equipment Access
1 を搭載し、VPN を必要としないセキュアなトラブルシューティング、監視、メンテナンスを実現
|
| 使いやすい WebUI |
● 専門家でなくても、簡単に構成と監視が可能
● 複雑な端末エミュレーションプログラムが不要
● 導入コストを削減
|
| フル Flexible NetFlow（FnF） |
● フローおよび脅威の可視性を強化
● ネットワーク インフラストラクチャの最適化、運用コストの削減、キャパシティプランニングとセキュリティインシデント検出機能の向上を実現
|
表 2. 製品の機能セット
| 製品ファミリ |
サポートされているプラットフォーム |
サポート対象の Cisco IOS ソフトウェアイメージ（機能セット） |
| IE9300 |
IE-9310-26S2C-E/-A |
Network Essentials、Network Advantage |
| IE-9320-26S2C-E/-A |
Network Essentials、Network Advantage |
|
| IE-9320-22S2C4X-E/-A |
Network Essentials、Network Advantage |
|
| IE-9320-24P4S-E/-A |
Network Essentials、Network Advantage |
|
| IE-9320-24T4X-E/-A |
Network Essentials、Network Advantage |
|
| IE-9320-24P4X-E/-A |
Network Essentials、Network Advantage |
|
| IE-9320-16P8U4X-E/-A |
Network Essentials、Network Advantage |
|
| IE-9310-16P8S4X-E/-A |
Network Essentials、Network Advantage |
表 3 に、Cisco Catalyst IE9300 高耐久性シリーズ スイッチのハードウェア構成を示します。
表 3. ハードウェア構成
| 製品番号 |
合計ポート |
ダウンリンク |
アップリンク （SFP/SFP+） |
ソフトウェアライセンス |
| IE-9310-26S2C-E |
28 |
22 ポート 100 / 1000M SFP および 2 ポート デュアルメディア（100 / 1000M SFP または 10 / 100 / 1000M RJ45） |
4 ポート 1000M |
Network Essentials |
| IE-9310-26S2C-A |
28 |
22 ポート 100 / 1000M SFP および 2 ポート デュアルメディア（100 / 1000M SFP または 10 / 100 / 1000M RJ45） |
4 ポート 1000M |
Network Advantage |
| IE-9320-26S2C-E |
28 |
22 ポート 100 / 1000M SFP および 2 ポート デュアルメディア（100 / 1000M SFP または 10 / 100 / 1000M RJ45） |
4 ポート 100/1000M |
Network Essentials |
| IE-9320-26S2C-A |
28 |
22 ポート 100 / 1000M SFP および 2 ポート デュアルメディア（100 / 1000M SFP または 10 / 100 / 1000M RJ45） |
4 ポート 100/1000M |
Network Advantage |
| IE-9320-22S2C4X-A |
28 |
22 ポート 100 / 1000M SFP および 2 ポート デュアルメディア（100 / 1000M SFP または 10 / 100 / 1000M RJ45） |
4 ポート 1 / 10G |
Network Essentials |
| IE-9320-22S2C4X-A |
28 |
22 ポート 100 / 1000M SFP および 2 ポート デュアルメディア（100 / 1000M SFP または 10 / 100 / 1000M RJ45） |
4 ポート 1 / 10G |
Network Advantage |
| IE-9320-24P4S-E |
28 |
24 ポート 10 / 100 / 1000M RJ45 PoE+ |
4 ポート 1000M |
Network Essentials |
| IE-9320-24P4S-A |
28 |
24 ポート 10 / 100 / 1000M RJ45 PoE+ |
4 ポート 1000M |
Network Advantage |
| IE-9320-24T4X-E |
28 |
24 ポート 10/100/1000M RJ45 |
4 ポート 1 / 10G |
Network Essentials |
| IE-9320-24T4X-A |
28 |
24 ポート 10/100/1000M RJ45 |
4 ポート 1 / 10G |
Network Advantage |
| IE-9320-24P4X-E |
28 |
24 ポート 10 / 100 / 1000M RJ45 PoE+ |
4 ポート 1 / 10G |
Network Essentials |
| IE-9320-24P4X-A |
28 |
24 ポート 10 / 100 / 1000M RJ45 PoE+ |
4 ポート 1 / 10G |
Network Advantage |
| IE-9320-16P8U4X-E |
28 |
16 ポート 10/100/1000M PoE+ および 8 ポート 100/1000/2500M 4PPoE（最大 90W/ポート） |
4 ポート 1 / 10G |
Network Essentials |
| IE-9320-16P8U4X-A |
28 |
16 ポート 10/100/1000M PoE+ および 8 ポート 100/1000/2500M 4PPoE（最大 90W/ポート） |
4 ポート 1 / 10G |
Network Advantage |
| IE-9310-16P8S4X-E |
28 |
16 ポート 10/100/1000M PoE+ および 8 ポート 100/1000M SFP |
4 ポート 1 / 10G |
Network Essentials |
| IE-9310-16P8S4X-A |
28 |
16 ポート 10/100/1000M PoE+ および 8 ポート 100/1000M SFP |
4 ポート 1 / 10G |
Network Advantage |
表 4 と 5 に、Cisco Catalyst IE9300 高耐久性シリーズ スイッチのハードウェア仕様を示します。
表 4. ハードウェア仕様
| ハードウェア仕様 |
IE-9310-26S2C -E/-A |
IE-9320-26S2C -E/-A IE-9320-22S2C4X-E/-A IE-9320-24P4S-E/-A IE-9320-24T4X-E/-A IE-9320-24P4X-E/-A IE-9320-16P8U4X-E/-A |
IE-9310-16P8S4X -E/-A |
| ハードウェア |
4 GB DRAM 8 GB オンボードフラッシュメモリ 1 |
4 GB DRAM 8 GB オンボードフラッシュメモリ 1 |
8 GB DRAM 8 GB オンボードフラッシュメモリ 1 |
| リムーバブルストレージ |
USB2、3、SD カード2 |
USB2、3、SD カード2 |
USB2、3、SD カード2 |
| アラーム |
ドライ接点アラーム入力 ×4 ドライ接点 Form-C リレーアラーム出力 ×1 |
ドライ接点アラーム入力 ×4 ドライ接点 Form-C リレーアラーム出力 ×1 |
ドライ接点アラーム入力 ×4 ドライ接点 Form-C リレーアラーム出力 ×1 |
| コンソール ポート |
RS-232（RJ-45 経由）×1、マイクロ USB ×1 |
RS-232（RJ-45 経由）×1、マイクロ USB ×1 |
RS-232（RJ-45 経由）×1、マイクロ USB ×1 |
| 電源入力 |
デュアル AC/DC 電源入力 |
デュアル AC/DC 電源入力 |
デュアル AC/DC 電源入力 |
| Cisco StackWise® ポート |
– |
スタッキングポート x2 |
– |
| 製品番号 |
サイズ（高さ x 幅 x 奥行） |
重量1 |
取り付け |
消費電力2 |
| IE-9310-26S2C-E/-A |
● 1.72 X 17.5 X 14.0 インチ（PWR-RGD-AC-DC-H/PWR-RGD-LOW-DC-H 搭載）
|
12.2 ポンド （5.53kg） |
ラック マウント |
61W |
| IE-9320-26S2C-E/-A |
● 1.72 X 17.5 X 14.0 インチ（PWR-RGD-AC-DC-H/PWR-RGD-LOW-DC-H 搭載）
|
12.2 ポンド （5.53kg） |
ラック マウント |
64 W |
| IE-9320-22S2C4X-E/-A |
● 1.72 X 17.5 X 14.0 インチ（PWR-RGD-AC-DC-H/PWR-RGD-LOW-DC-H 搭載）
|
12.7 ポンド （5.76kg） |
ラック マウント |
73W |
| IE-9320-24P4S-E/-A |
● 1.72 X 17.5 X 14.0 インチ（PWR-RGD-AC-DC-H/PWR-RGD-LOW-DC-H 搭載）
● 1.72 X 17.5 X 15.18 インチ（PWR-RGD-AC-DC-250 搭載）
● 1.72 X 17.5 X 15.18 インチ（PWR-RGD-AC-DC-400 搭載）
|
9.7 ポンド （9.7 ポンド） |
ラック マウント |
37W |
| IE-9320-24T4X-E/-A |
● 1.72 X 17.5 X 14.0 インチ（PWR-RGD-AC-DC-H/PWR-RGD-LOW-DC-H 搭載）
|
9.5 ポンド （4.3kg） |
ラック マウント |
35W |
| IE-9320-24P4X-E/-A |
● 1.72 X 17.5 X 14.0 インチ（PWR-RGD-AC-DC-H/PWR-RGD-LOW-DC-H 搭載）
● 1.72 X 17.5 X 15.18 インチ（PWR-RGD-AC-DC-250 搭載）
● 1.72 X 17.5 X 15.18 インチ（PWR-RGD-AC-DC-400 搭載）
|
9.7 ポンド （9.7 ポンド） |
ラック マウント |
39W |
| IE-9320-16P8U4X-E/-A |
● 1.72 X 17.5 X 14.0 インチ（PWR-RGD-AC-DC-H/PWR-RGD-LOW-DC-H 搭載）
● 1.72 X 17.5 X 15.18 インチ（PWR-RGD-AC-DC-250 搭載）
● 1.72 X 17.5 X 15.18 インチ（PWR-RGD-AC-DC-400 搭載）
|
9.9 ポンド （10 ポンド） |
ラック マウント |
45 W |
| IE-9310-16P8S4X-E/-A |
● 1.72 X 17.5 X 14.0 インチ（PWR-RGD-AC-DC-H/PWR-RGD-LOW-DC-H 搭載）
● 1.72 X 17.5 X 15.18 インチ（PWR-RGD-AC-DC-250 搭載）
● 1.72 X 17.5 X 15.18 インチ（PWR-RGD-AC-DC-400 搭載）
|
10.6 ポンド （4.81 kg） |
ラック マウント |
105W |
● 使用されている小型フォームファクタ（SFP）モジュールのタイプと数。
● 使用されている電源のタイプと効率。
● 電源の数：システムで使用される電源が 1 つかまたは 2 つか。
表 6 に、Cisco Catalyst IE9300 高耐久性シリーズ スイッチのパフォーマンスと拡張性の特長を示します。
| 機能 |
IE-9310-26S2C -E/-A |
IE-9320-26S2C -E/-A IE-9320-24P4S-E/-A |
IE-9320-22S2C4X-E/-A IE-9320-24T4X-E/-A IE-9320-24P4X-E/-A |
IE-9320-16P8U4X-E/-A |
IE-9310-16P8S4X-E/-A |
| 転送レート1 |
41.66 Mpps |
41.66 Mpps |
95.23 Mpps |
113.09 Mpps |
95.23 Mpps |
| 転送帯域幅 |
28 Gbps |
28 Gbps |
64 Gbps |
76 Gbps |
64 Gbps |
| スイッチ帯域幅 |
56 Gbps（スイッチ帯域幅は全二重容量） |
56 Gbps（スイッチ帯域幅は全二重容量） |
128 Gbps（スイッチ帯域幅は全二重容量） |
152 Gbps（スイッチ帯域幅は全二重容量） |
128 Gbps（スイッチ帯域幅は全二重容量） |
| キュー/ポートの数 |
8 出力 |
8 出力 |
8 出力 |
8 出力 |
8 出力 |
| ユニキャスト MAC アドレス |
24000 |
24000 |
24000 |
24000 |
24000 |
| Internet Group Management Protocol（IGMP）マルチキャストグループ数 |
1000 |
1,000 |
1,000 |
1,000 |
1,000 |
| VLAN IDs |
4096 |
4096 |
4096 |
4096 |
4096 |
| アクティブなVLAN |
1024 |
1024 |
1024 |
1024 |
1024 |
| IPv4 間接ルート |
7000 |
7000 |
7000 |
7000 |
7000 |
| IPv4 直接ルート |
8192 |
8192 |
8192 |
8192 |
8192 |
| IPv6 間接ルート |
3500 |
3500 |
3500 |
3500 |
3500 |
| スパニングツリープロトコル（STP）インスタンス数 |
128 |
128 |
128 |
128 |
128 |
| アクセス制御リスト（ACL）エントリ（ポート ACL [PACL]、VLAN ACL [VACL]、ルータ ACL [RACL]） |
1536 |
1536 |
1536 |
1536 |
1536 |
| DRAM |
4 GB |
4 GB |
4 GB |
4 GB |
8 GB |
| フラッシュ（ユーザーがアクセス可能） |
2.5 GB |
2.5 GB |
2.5 GB |
2.5 GB |
2.5 GB |
| SD カードの容量2 |
16 GB |
16 GB |
16 GB |
16 GB |
16 GB |
| SD アクセス ファブリック エッジのサポート |
〇（32 VN） |
〇（32 VN） |
〇（32 VN） |
〇（32 VN） |
〇（32 VN） |
| SGT/DGT ポリシー |
2000 |
2000 |
2000 |
2000 |
2000 |
| IPv4 から SGT へのバインディング |
10000 |
10000 |
10000 |
10000 |
10000 |
| 最大 SVI |
984 |
984 |
984 |
984 |
984 |
| SXP セッション |
200 |
200 |
200 |
200 |
200 |
| GRE トンネル |
10 |
10 |
10 |
10 |
10 |
| サポートされるスタックメンバーの数 |
- |
4 |
4 |
4 |
- |
表 7 に、Cisco Catalyst IE9300 高耐久性シリーズ スイッチの電源オプションを示します。
| 製品番号 |
ワット数 |
定格公称入力動作範囲 |
サポートされる入力電圧動作の範囲 |
導入事例シナリオ |
| PWR-RGD-LOW-DC-H |
150 W |
DC 24 ～ 60V/10A |
DC 18 ～ 75V |
低電圧 DC 電源 |
| 危険場所での使用に適合 |
||||
| PWR-RGD-AC-DC-H |
150 W |
AC 100 ～ 240V/2.0A 50 ～ 60 Hz |
AC 85 ～ 264V |
高電圧 AC または DC 電源。 |
| 、 |
、 |
危険場所での使用に適合 |
||
| DC 100 ～ 250V/2.0A |
DC 88 ～ 300V |
|||
| PWR-RGD-AC-DC-250 |
250W |
AC 100 ～ 240V 3.3A 50 ～ 60 Hz |
AC 85 ～ 264V |
高電圧 AC または DC 電源 |
| 、 |
、 |
危険場所での使用に適合 |
||
| DC 100 ～ 250V 3.3A |
DC 88 ～ 300V |
|||
| PWR-RGD-AC-DC-400 |
400 W |
AC 100 ～ 240V 3.3A 50 ～ 60 Hz |
AC 85 ～ 264V |
高電圧 AC または DC 電源 |
| 、 |
、 |
危険場所での使用に適合 |
||
| DC 100 ～ 250V 3.3A |
DC 88 ～ 300V |
表 8 に、Cisco Catalyst IE9300 高耐久性シリーズ スイッチの PoE 機能の特長を示します。
表 8. 電源のワット数ごとの PoE/PoE+ で使用可能な電力バジェット1
| 製品番号 |
150 W |
150 W（デュアル） |
250W |
250 W + 150 W |
250 W（デュアル） |
400 W |
400W（デュアル） |
| IE-9320-24P4S-E/-A |
70 W |
190 W |
170W |
280 W |
370 W |
320 W |
480 W3 |
| IE-9320-24P4X-E/-A |
70 W |
190 W |
170W |
280 W |
370 W |
320 W |
720 W |
| IE-9320-16P8U4X-E/-A2 |
70 W |
190 W |
170W |
280 W |
370 W |
320 W |
720 W |
| IE-9310-16P8S4X-E/-A |
50W |
170 W |
150 W |
260 W |
350 W |
300W |
480W |
表 9 および 10 に、Cisco Catalyst IE9300 高耐久性シリーズ スイッチでサポートされるソフトウェア機能を示します。
表 9. サポートされる主要なソフトウェア機能（Network Essentials ライセンス）
| Network Essentials ライセンス（恒久） |
機能 |
| レイヤ 2 スイッチング |
802.1Q、802.1w、802.1ab、802.1s、802.3ad、802.3x、Per-VLAN Rapid Spanning Tree（PVRST+）、Per-VLAN Spanning Tree（PVST+）、Rapid PVST（RPVST）、Remote Switched Port Analyzer（RSPAN）、Switched Port Analyzer（SPAN）、STP、ストーム制御、VLAN トランクプロトコル（VTP）v2/v3、802.1Q トンネリング、レイヤ 2 プロトコルトンネリング（L2PT）、Q-in-Q、選択的 Q-in-Q、EtherChannel、VLAN マッピング、ループ検出ガード |
| マルチキャスト |
IGMP v1/v2/v3、IGMP スヌーピング、マルチキャストリスナー検出（MLD）スヌーピング |
| 管理 |
WebUI、MIB、Simple Network Management Protocol（SNMP）、syslog、Dynamic Host Configuration Protocol（DHCP）サーバー、NETCONF、Embedded Event Manager（EEM）、Cisco Plug and Play（PnP）、Express Setup、Resilient Ethernet Protocol（REP）Zero Touch Provisioning（ZTP） |
| セキュリティ |
DHCPv6 ガード、IP ソースガード、IPv6 接続先ガード、IPv6 ネイバー探索マルチキャスト抑制、IPv6 ルータアドバタイズメント（RA）ガード、IPv6 スヌーピング、IPv6 送信元/プレフィックスガード、IPv6 ネイバー探索重複アドレス検出、Full Flexible NetFlow、PACL、VACL、ネットワークエッジ認証トポロジ（NEAT）、HTTPS、RADIUS、TACACS+、X.509v3、セキュアシェル（SSH）、DHCP スヌーピング、802.1X、クライアント情報シグナリングプロトコル（CISP）、ダイナミック ARP インスペクション（DAI）、認証、許可、およびアカウンティング（AAA）、Secure Copy Protocol（SCP）、IEEE 802.1AE MACsec-128、TLS 1.3 |
| Quality of Service（QoS） |
802.1p、プライオリティキューイング、モジュラー QoS コマンドライン インターフェイス（MQC）、クラスベースのシェーピングとマーキング、出力ポリシング、出力キューイングとシェーピング、自動 QoS、Differentiated Services Code Point（DSCP）マッピングとフィルタリング、低遅延キューイング |
| レイヤ 3 ルーティング |
静的ルーティング、Open Shortest Path First（OSPF – 1000 ルート）、OSPFv3、Routing Information Protocol（RIP）、Policy-Based Routing（PBR） |
| 産業用イーサネット |
スイッチの特定、Swap Drive、汎用オブジェクト指向変電イベント（GOOSE）メッセージング、SCADA プロトコル分類、PTP1（Default プロファイル、Power プロファイル 2011、Power プロファイル 2017）、Network Time Protocol（NTP）から PTP、Bidirectional Forwarding Detection（BFD）、NTP の refclock としての PTP、PROFINET サポート、Common Industrial Protocol（CIP）サポート、Cisco IOx サポート、レイヤ 2 ネットワークアドレス変換（L2 NAT）、ModBus TCP、ERSPAN、Inter-Range Instrumentation Group（IRIG-B）入出力インターフェイス（B002、B003、B006、B007、B122、B123、B126、B127 タイムコード）2、全地球航法衛星システム（GNSS）/全地球測位システム（GPS）2、Dying Gasp |
| 冗長性 |
REP リング、高速 REP、HSR3、PRP3、MRP、PRP を介した PTP3、スタッキングを介した MRP4、高速 MRP |
| 自動化 |
YANG、NETCONF、RESTCONF |
表 10. サポートされる主要なソフトウェア機能（Network Advantage ライセンス）
| Network Advantage ライセンス（恒久）1 |
機能 |
| IP ルーティングプロトコル |
Hot Standby Router Protocol（HSRP）、ボーダー ゲートウェイ プロトコル（BGP）、Enhanced Interior Gateway Routing Protocol（EIGRP）、intermediate system-to-intermediate system（IS-IS）、ノンストップ フォワーディング（NSF）、LISP、OSPF |
| 仮想化 |
VRF-lite |
| セキュリティ |
Cisco TrustSec®：セキュリティグループ ACL（SGACL）、SGACL ロギング、拡張認証プロトコル – トランスポート層セキュリティ（EAP-TLS）、IEEE 802.1AE MACsec-256、SD-Access ポリシー拡張ノード、SD-Access ファブリックエッジノード、Generic Routing Encapsulation（GRE）、PRP を介した TrustSec2 |
| IP Multicast：IP マルチキャスト |
Auto-RP、Multicast Source Discovery Protocol（MSDP）、Protocol Independent Multicast（PIM）v2、VRF-lite をサポートする IPv6 マルチキャスト |
| 産業用イーサネット |
レイヤ 3 ネットワークアドレス変換（L3 NAT） |
| ネットワーク機能 |
オーディオビデオブリッジ（AVB、IEEE 802.1BA） |
表 11 に、IE9300 高耐久性シリーズ スイッチ用の Cisco Catalyst Center Essentials および Cisco Catalyst Center Advantage ライセンスの詳細を示します。
表 11. Cisco Catalyst Center DNA Essentials および Cisco Catalyst Center DNA Advantage ライセンス
| 機能 |
説明 |
Cisco Catalyst Center DNA Essentials2 |
Cisco Catalyst Center DNA Advantage1、2 |
| Cisco Catalyst Center |
ディスカバリ、トポロジ、インベントリ、ソフトウェアイメージの管理 |
対応 |
対応 |
| 可視性 |
[Overall Health] ダッシュボード |
対応 |
対応 |
| デイゼロネットワーク起動自動化 |
Cisco ネットワーク プラグアンドプレイ アプリケーション |
対応 |
対応 |
| SD-Access 拡張ノード |
SD-Access ファブリックオーバーレイの拡張 |
対応 |
対応 |
| 産業支援 |
MRP モニタリング、REP 設定、REP トポロジ表示 PRPトポロジモニタリング（SD-Access）3 |
対応 |
対応 |
| LAN の自動化 |
ローカルエリアネットワーク（LAN）自動化により、SDA 展開用のエラーのないアンダーレイネットワークを作成できます。 |
非対応 |
対応 |
| SD-Access ポリシー拡張ノード |
SD-Access ファブリックオーバーレイの拡張およびセグメンテーション |
非対応 |
対応 |
| SD-Access ファブリックエッジノード |
有線エンドポイントを SDA ファブリックに接続するファブリックデバイス |
非対応 |
対応 |
| デバイス 360 |
デバイス 360、クライアント 360、およびネットワークの正常性インサイト |
非対応 |
対応 |
| パッチ/SMU ライフサイクル管理 |
Cisco Catalyst Center を介したソフトウェア メンテナンス アップグレード（SMU）またはパッチの管理 |
非対応 |
対応 |
| アプリケーションの可視性と制御（NBAR2） |
アプリケーションレベルの分類、モニタリング、およびトラフィック制御を提供 |
非対応 |
対応 |
表 12 に、Cisco Catalyst IE9300 高耐久性シリーズ スイッチの準拠仕様を示します。
| 説明 |
仕様 |
| 電磁放射 |
FCC 47 CFR Part 15 クラス A EN 55032 クラス A VCCI クラス A AS/NZS CISPR 32、クラス A CISPR 11 クラス A CISPR 32 クラス A ICES 003 クラス A CNS15936 EN 300 386 EN 61000-3-2 高調波電流放出 EN 61000-3-3 電圧変動およびフリッカ KS C9832 |
| 電波 |
EN 303 4132 |
| 電磁イミュニティ |
EN55024/EN5035 CISPR 24/CISPR35 KS C9835 EN 61000-4-2 静電放電 EN 61000-4-3 放射電磁波 EN 61000-4-4 電気的高速過渡 EN 61000-4-5 サージ EN 61000-4-6 伝導電磁波 EN 61000-4-8 電源周波数磁界 EN 61000-4-10 振動磁界 EN 61000-4-11 AC 電圧ディップ EN 61000-4-29 DC 電圧ディップ EN 301 489-19 および -12 |
| 業界規格 |
EN 61000-6-2 産業 EN 61000-6-4 産業 EN 61000-6-1 軽工業 EN 61326 産業制御 IEEE 1613:2009 発電所通信ネットワーク IEC 61850-3 変電所通信ネットワーク EN 50121-4 EN 50121-3-2:2016 +A1:2019 EN 50125-3:2003 EN 50125-1:2014 AREMA C&S マニュアル 2019 Part 11.5.1 および 11.5.2 IP30（EN60529 準拠） IEC 61850-9-3（Power プロファイル） |
| 安全規格と認定 |
情報処理機器 UL/CSA 60950-1 EN 60950-1、CB to IEC 60950-1（国別の変更事項をすべて含む） UL/CUL 62368-1、CB to IEC62368-1（国別の変更事項を含む） NOM（NOM-019-SCFI、パートナーおよびディストリビュータによる） 産業フロア（制御機器）： CB レポートおよび IEC 61010-2-201 認定 UL/CSA 61010-2-201 CSA C22.2、No.142 防爆： UL 121201（クラス l、ディビジョン 2、グループ A ～ D） CSA 213（クラス l、ディビジョン 2、グループ A ～ D） UL/CSA 60079-0、-7（クラス l、ゾーン 2、Gc/IIC） IEC 60079-0、-7 IECEx テストレポート（クラス l、ゾーン 2、Gc/IIC、ec） EN 60079-0、-7 ATEX 認定（クラス l、ゾーン 2、Gc/IIC、ec） |
| 動作環境 |
動作温度： -40 ～ 75 °C（-40 ～ 167 °F）（ブロワー付きキャビネット） -40 ～ 60 °C（-40 ～ 140 °F）（密閉型キャビネット）3 -40 ～ 70 °C（-40 ～ 158 °F）（自然換気キャビネット） EN 60068-2-1 EN 60068-2-2 EN 61163 高度： 温度ディレーティングなしで最大 15,000 フィート（4572 m） 最大 40,000 フィート（12,192 m）、温度ディレーティングは 25 °C（77 °F）まで |
| 保管環境 |
温度：-40 ～ 85 °C（-40 ～ 185 °F） 高度：4572 m（15,000 フィート） IEC 60068-2-14 |
| 湿度 |
相対湿度：5 ～ 95% IEC 60068-2-3 IEC 60068-2-30 |
| 衝撃および振動 |
IEC 60068-2-6（振動） IEC 60068-2-27（衝撃） IEC 60068-2-31（衝撃） IEC 60068-2-32（衝撃） IEC 60068-2-64（振動） |
| 腐食 |
IEC 60068-2-52（塩水噴霧）2 IEC 60068-2-60（混合ガス流）2 |
| 保証 |
すべての IE9300 製品 ID およびすべての産業用イーサネット（IE）電源装置に対して、5 年間の制限付きハードウェア保証が付属しています。詳細については、「保証」の項を参照してください。 |
| 認定 |
IEC/ANSI/ISA-62443-4-1-2018 ANSI/ISA-62443-4-2-2018、IEC-62443-4-2-2019 FIPS 140-2 USGv6-r1 対応ロゴバージョン 5 Common Criteria ODVA 産業用 EtherNet/IP NEMA TS2:2021 |
表 13 に、Cisco Catalyst IE9300 高耐久性シリーズ スイッチの平均故障間隔（MTBF）を示します。
| 製品 ID |
MTBF の評価（時間） |
| IE-9310-26S2C -E/-A |
530,890 |
| IE-9320-26S2C -E/-A |
492,370 |
| IE-9320-22S2C4X -E/-A |
323,733 |
| IE-9320-24P4S-E/-A |
489,710 |
| IE-9320-24T4X -E/-A |
651,580 |
| IE-9320-24P4X -E/-A |
489,710 |
| IE-9320-16P8U4X-E/-A |
472,070 |
| IE-9310-16P8S4X -E/-A |
265,827 |
表 14 に、Cisco Catalyst IE9300 高耐久性シリーズ スイッチの管理と標準規格に関する情報を示します。
| 説明 |
仕様 |
|
| IEEE 標準規格 |
● IEEE 802.1D MAC ブリッジ、STP
● IEEE 802.1p レイヤ 2 での CoS による優先順位付け
● IEEE 802.1Q VLAN
● IEEE 802.1s 多重スパニングツリー
● IEEE 802.1w 高速スパニングツリー
● IEEE 802.1x ポートアクセス認証
● IEEE 802.1AB LLDP
● IEEE 802.3ad Link Aggregation Control Protocol（LACP)
|
● IEEE 802.3ah 100BASE-X SMF/MMF のみ
● IEEE 802.3u 100BASE-TX 仕様
● IEEE 802.3ab 1000BASE-T 仕様
● IEEE 802.3z 1000BASE-X 仕様
● IEEE 1588v2 PTP 高精度時間プロトコル
● IEEE 802.1BA オーディオビデオブリッジ
● IEEE 802.3af
● IEEE 802.3at
● IEEE 802.3bt タイプ 4
|
| RFC 準拠 |
● RFC 768：UDP
● RFC 783：TFTP
● RFC 791：IPv4 プロトコル
● RFC 792：ICMP
● RFC 793：TCP
● RFC 826：ARP
● RFC 854：Telnet
● RFC 951：BOOTP
● RFC 959：FTP
● RFC 1157：SNMPv1
● RFC 1901、1902 ～ 1907：SNMPv2
● RFC 2273 ～ 2275：SNMPv3
● RFC 2571：SNMP 管理
● RFC 1166：IP アドレス
● RFC 1256：ICMP ルータ ディスカバリ
|
● RFC 1305：NTP
● RFC 1492：TACACS+
● RFC 1493：ブリッジ MIB オブジェクト
● RFC 1534：DHCP および BOOTP 相互運用
● RFC 1542：ブートストラップ プロトコル
● RFC 1643：イーサネット インターフェイス MIB
● RFC 1757：RMON
● RFC 2068：HTTP
● RFC 2131、2132：DHCP
● RFC 2236：IGMP v2
● RFC 3376：IGMP v3
● RFC 2474：DiffServ による優先制御
● RFC 3046：DHCP リレー エージェント情報オプション
● RFC 3580：802.1x RADIUS
● RFC 4250 ～ 4252：SSH プロトコル
|
| SNMP MIB オブジェクト |
● BRIDGE-MIB
● CALISTA-DPA-MIB
● CISCO-ACCESS-ENVMON-MIB
● CISCO-ADMISSION-POLICY-MIB
● CISCO-AUTH-FRAMEWORK-MIB
● CISCO-BRIDGE-EXT-MIB
● CISCO-BULK-FILE-MIB
● CISCO-CABLE-DIAG-MIB
● CISCO-CALLHOME-MIB
● CISCO-CAR-MIB
● CISCO-CDP-MIB
● CISCO-CIRCUIT-INTERFACE-MIB
● CISCO-CLUSTER-MIB
● CISCO-CONFIG-COPY-MIB
● CISCO-CONFIG-MAN-MIB
● CISCO-DATA-COLLECTION-MIB
● CISCO-DHCP-SNOOPING-MIB
● CISCO-EMBEDDED-EVENT-MGR-MIB
● CISCO-ENTITY-ALARM-MIB
● CISCO-ENTITY-VENDORTYPE-OID-MIB
● CISCO-ENVMON-MIB
● CISCO-ERR-DISABLE-MIB
● CISCO-FLASH-MIB
● CISCO-FTP-CLIENT-MIB
● CISCO-IGMP-FILTER-MIB
● CISCO-IMAGE-MIB
● CISCO-IP-STAT-MIB
● CISCO-LAG-MIB
● CISCO-LICENSE-MGMT-MIB
● CISCO-MAC-AUTH-BYPASS-MIB
● CISCO-MAC-NOTIFICATION-MIB
● CISCO-MEMORY-POOL-MIB
● CISCO-PAE-MIB
● CISCO-PAGP-MIB
● CISCO-PING-MIB
● CISCO-PORT-QOS-MIB
● CISCO-PORT-SECURITY-MIB
● CISCO-PORT-STORM-CONTROL-MIB
● CISCO-PRIVATE-VLAN-MIB
● CISCO-PROCESS-MIB
● CISCO-PRODUCTS-MIB
● CISCO-RESILIENT-ETHERNET-PROTOCOL-MIB
● CISCO-RTTMON-ICMP-MIB
● CISCO-RTTMON-IP-EXT-MIB
● CISCO-RTTMON-MIB
● CISCO-RTTMON-RTP-MIB
|
● CISCO-SNMP-TARGET-EXT-MIB
● CISCO-STACK-MIB
● CISCO-STACKMAKER-MIB
● CISCO-STACKWISE-MIB
● CISCO-STP-EXTENSIONS-MIB
● CISCO-SYSLOG-MIB
● CISCO-TCP-MIB
● CISCO-UDLDP-MIB
● CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB
● CISCO-VLAN-MEMBERSHIP-MIB
● CISCO-VTP-MIB
● ENTITY-MIB
● ETHERLIKE-MIB
● HC-RMON-MIB
● IEEE8021-PAE-MIB
● IEEE8023-LAG-MIB
● IF-MIB
● IP-FORWARD-MIB
● LLDP-EXT-MED-MIB
● LLDP-EXT-PNO-MIB
● LLDP-MIB
● NETRANGER
● NOTIFICATION-LOG-MIB
● OLD-CISCO-CHASSIS-MIB
● OLD-CISCO-CPU-MIB
● OLD-CISCO-FLASH-MIB
● OLD-CISCO-INTERFACES-MIB
● OLD-CISCO-IP-MIB
● OLD-CISCO-MEMORY-MIB
● OLD-CISCO-SYS-MIB<
● OLD-CISCO-SYSTEM-MIB
● OLD-CISCO-TCP-MIB
● OLD-CISCO-TS-MIB
● RMON-MIB
● RMON2-MIB
● SMON-MIB
● SNMP-COMMUNITY-MIB
● SNMP-FRAMEWORK-MIB
● SNMP-MPD-MIB
● SNMP-NOTIFICATION-MIB
● SNMP-PROXY-MIB
● SNMP-TARGET-MIB
● SNMP-USM-MIB
● SNMP-VIEW-BASED-ACM-MIB
● SNMPv2-MIB
● TCP-MIB
● UDP-MIB
|
表 15 に、Cisco Catalyst IE9300 高耐久性シリーズ スイッチでサポートされる SFP モジュールに関する情報を示します。
| 製品番号 |
仕様 |
SFP タイプ |
最大距離 |
ケーブル タイプ |
温度範囲1 |
デジタル オプティカル モニタリング（DOM）のサポート |
| GLC-FE-100FX-RGD= |
100BASE-FX |
FE |
2 km |
MMF |
IND |
あり |
| GLC-FE-100LX-RGD= |
100BASE-LX10 |
FE |
10 km |
SMF |
IND |
あり |
| GLC-FE-100FX= |
100BASE-FX |
FE |
2 km |
MMF |
EXT |
なし |
| GLC-FE-100LX= |
100BASE-LX10 |
FE |
10 km |
SMF |
EXT |
なし |
| GLC-FE-100EX= |
100BASE-EX |
FE |
40 km |
SMF |
EXT |
なし |
| GLC-FE-100ZX= |
100BASE-ZX |
FE |
80 km |
SMF |
COM |
なし |
| GLC-FE-100BX-D= |
100BASE-BX10 |
FE |
10 km |
SMF |
COM |
なし |
| GLC-FE-100BX-U= |
100BASE-BX10 |
FE |
10 km |
SMF |
COM |
あり |
| GLC-SX-MM-RGD= |
1000BASE-SX |
GE |
550 m |
MMF |
IND |
あり |
| GLC-LX-SM-RGD= |
1000BASE-LX/LH |
GE |
550 m/10 km |
MMF/SMF |
IND |
あり |
| GLC-ZX-SM-RGD= |
1000BASE-ZX |
GE |
70 km |
SMF |
IND |
あり |
| GLC-BX40-U-I= |
1000BASE-BX40 |
GE |
40 km |
SMF |
IND |
あり |
| GLC-BX40-D-I= |
1000BASE-BX40 |
GE |
40 km |
SMF |
IND |
あり |
| GLC-BX80-U-I= |
1000BASE-BX80 |
GE |
80 km |
SMF |
IND |
あり |
| GLC-BX80-D-I= |
1000BASE-BX80 |
GE |
80 km |
SMF |
IND |
あり |
| GLC-SX-MMD= |
1000BASE-SX |
GE |
550 m |
MMF |
EXT |
あり |
| GLC-LH-SMD= |
1000BASE-LX/LH |
GE |
550 m/10 km |
MMF/SMF |
EXT |
あり |
| GLC-EX-SMD= |
1000BASE-EX |
GE |
40 km |
SMF |
EXT |
あり |
| GLC-ZX-SMD= |
1000BASE-ZX |
GE |
70 km |
SMF |
EXT |
あり |
| GLC-BX-D= |
1000BASE-BX10 |
GE |
10 km |
SMF |
COM |
あり |
| GLC-BX-U= |
1000BASE-BX10 |
GE |
10 km |
SMF |
COM |
あり |
| CWDM-SFP-xxxx= |
CWDM 1000BASE-X |
GE |
|
SMF |
COM |
あり |
| DWDM-SFP-xxxx= |
DWDM 1000BASE-X |
GE |
|
SMF |
COM |
あり |
| SFP-GE-S= |
1000BASE-SX |
GE |
550 m |
MMF |
EXT |
あり |
| SFP-GE-L= |
1000BASE-LX/LH |
GE |
550 m/10 km |
MMF/SMF |
EXT |
あり |
| SFP-GE-Z= |
1000BASE-ZX |
GE |
70 km |
SMF |
EXT |
あり |
| GLC-SX-MM= |
1000BASE-SX |
GE |
550 m |
MMF |
COM |
なし |
| GLC-LH-SM= |
1000BASE-LX/LH |
GE |
550 m/10 km |
MMF/SMF |
COM |
なし |
| GLC-ZX-SM= |
1000BASE-ZX |
GE |
70 km |
SMF |
COM |
あり |
| GLC-TE=2 |
1000BASE-T |
GE |
100 m |
銅線 |
EXT |
該当なし |
| GLC-T=2 |
1000BASE-T |
GE |
100 m |
銅線 |
COM |
該当なし |
| GLC-T-RGD=2 |
1000BASE-T |
GE |
100 m |
銅線 |
IND |
該当なし |
| ONS-SI-GE-SX= |
1000BASE-SX |
GE |
500 m |
MMF |
IND |
|
| ONS-SI-GE-LX= |
1000BASE-LX |
GE |
10 km |
SMF |
IND |
|
| ONS-SI-GE-EX= |
1000BASE-EX |
GE |
40 km |
SMF |
IND |
|
| ONS-SI-GE-ZX= |
1000BASE-ZX |
GE |
80 km |
SMF |
IND |
|
| ONS-SE-GE-BXU= |
1000BASE-BX |
GE |
10 km |
SMF |
EXT |
|
| ONS-SE-GE-BXD= |
1000BASE-BX |
GE |
10 km |
SMF |
EXT |
|
| GLC-BX-U-I= |
1000BASE-BX |
GE |
10 km |
SMF |
IND |
|
| GLC-BX-D-I= |
1000BASE-BX |
GE |
10 km |
SMF |
IND |
|
| SFP-10G-BXD-I= |
10GBASE-BX |
10G |
10 km |
SMF |
IND |
あり |
| SFP-10G-BXU-I= |
10GBASE-BX |
10G |
10 km |
SMF |
IND |
あり |
| SFP-10G-BX40D-I= |
10GBASE-BX |
10G |
40 km |
SMF |
IND |
あり |
| SFP-10G-BX40U-I= |
10GBASE-BX |
10G |
40 km |
SMF |
IND |
あり |
| SFP-10G-SR-X= |
10GBASE-SR |
10G |
400m |
MMF |
EXT |
あり |
| SFP-10G-SR-I= |
10GBASE-SR |
10G |
400m |
MMF |
IND |
あり |
| SFP-10G-LR-X= |
10GBASE-LR |
10G |
10 km |
SMF |
EXT |
あり |
| SFP-10G-SR= |
10GBASE-SR |
10G |
400m |
MMF |
COM |
あり |
| SFP-10G-LR= |
10GBASE-LR |
10G |
10 km |
SMF |
COM |
あり |
| SFP-10G-ER= |
10GBASE-ER |
10G |
40 km |
SMF |
COM |
あり |
| SFP-10G-ZR= |
10GBASE-ZR |
10G |
80 km |
SMF |
COM |
あり |
| SFP-H10GB-CUxM= |
Twinax ケーブル |
10G |
1m、3m、5m |
- |
COM |
- |
| SFP-H10GB-ACUxM= |
Twinax ケーブル |
10G |
7m、10m |
- |
COM |
- |
| ONS-SI+-10G-SR= |
10GBASE-SR |
10G |
400m |
MMF |
IND |
あり |
| ONS-SI+-10G-LR= |
10GBASE-LR |
10G |
10 km |
SMF |
IND |
あり |
| ONS-SI+-10G-ER= |
10GBASE-ER |
10G |
40 km |
SMF |
IND |
あり |
| ONS-SI+-10G-ZR= |
10GBASE-ZR |
10G |
80 km |
SMF |
IND |
あり |
| SFP-10G-ER-I= |
10GBASE-ER |
10G |
40 km |
SMF |
IND |
あり |
| SFP-10G-ZR-I= |
10GBASE-ZR |
10G |
80 km |
SMF |
IND |
あり |
| SFP-10G-T-X= |
10GBASE-T |
10G |
30 m |
銅線 |
EXT |
該当なし |
| SFP-10G-LR10-I= |
10GBASE-LR |
10G |
10 km |
SMF |
IND |
あり |
| DWDM-SFP10G-xxxx= |
DWDM 10GBASE-X |
10G |
|
SMF |
COM |
あり |
| CWDM-SFP10G-xxxx= |
CWDM 10GBASE-X |
10G |
|
SMF |
COM |
あり |
表 16 に、Cisco Catalyst IE9300 高耐久性シリーズ スイッチの発注情報を示します。
Cisco Catalyst IE9300 高耐久性シリーズ Network Advantage ライセンスベース スイッチ SKU（例：IE-9310-26S2C-A、IE-9320-24T4X-A）には、Cisco Cyber Vision および Secure Equipment Access の Advantage ライセンス（CV-A-IE）が 3 年の期間限定で 24 エンドポイント分、追加コストなしで付属しています。追加のエンドポイントのライセンスは別途ご購入いただけます。
| 製品 ID |
説明 |
| IE-9310-26S2C-E |
Catalyst IE9300（24 ポート GE SFP ダウンリンクおよび 4 ポート GE SFP アップリンク、NE） |
| IE-9310-26S2C-A |
Catalyst IE9300（24 ポート GE SFP ダウンリンクおよび 4 ポート GE SFP アップリンク、NA） |
| IE-9320-26S2C-E |
Catalyst IE9300（24 ポート GE SFP ダウンリンクおよび 4 ポート GE SFP アップリンク、スタック可能、NE） |
| IE-9320-26S2C-A |
Catalyst IE9300（24 ポート GE SFP ダウンリンクおよび 4 ポート GE SFP アップリンク、スタック可能、NA） |
| IE-9320-22S2C4X-A |
Catalyst IE9300（24 ポート GE SFP ダウンリンクおよび 4 ポート 10G SFP+ アップリンク、スタック可能、NE、コンフォーマルコーティング） |
| IE-9320-22S2C4X-A |
Catalyst IE9300（24 ポート GE SFP ダウンリンクおよび 4 ポート 10G SFP+ アップリンク、スタック可能、NA、コンフォーマルコーティング） |
| IE-9320-24P4S-E |
Catalyst IE9300（24 ポート GE PoE+ ダウンリンクおよび 4 ポート GE SFP アップリンク、スタック可能、NE） |
| IE-9320-24P4S-A |
Catalyst IE9300（24 ポート GE PoE+ ダウンリンクおよび 4 ポート GE SFP アップリンク、スタック可能、NA） |
| IE-9320-24T4X-E |
Catalyst IE9300（24 ポート GE Cu ダウンリンクおよび 4 ポート 10G SFP+ アップリンク、スタック可能、NE） |
| IE-9320-24T4X-A |
Catalyst IE9300（24 ポート GE Cu ダウンリンクおよび 4 ポート 10G SFP+ アップリンク、スタック可能、NA） |
| IE-9320-24P4X-E |
Catalyst IE9300（24 ポート GE PoE+ ダウンリンクおよび 4 ポート 10G SFP+ アップリンク、スタック可能、NE） |
| IE-9320-24P4X-A |
Catalyst IE9300（24 ポート GE PoE+ ダウンリンクおよび 4 ポート 10G SFP+ アップリンク、スタック可能、NA） |
| IE-9320-16P8U4X-E |
Catalyst IE9300（16 ポート GE PoE+ および 8 ポート 2.5G 4PPoE ダウンリンクおよび 4 ポート 10G SFP+ アップリンク、スタック可能、NE） |
| IE-9320-16P8U4X-A |
Catalyst IE9300（16 ポート GE PoE+ および 8 ポート 2.5G 4PPoE ダウンリンクおよび 4 ポート 10G SFP+ アップリンク、スタック可能、NA） |
| IE-9310-16P8S4X-E |
Cisco Catalyst IE9300（16 ポート GE PoE+ および 8 ポート SFP ダウンリンクおよび 4 ポート 1/10G SFP+ アップリンク、NE） |
| IE-9310-16P8S4X-A |
Cisco Catalyst IE9300（16 ポート GE PoE+ および 8 ポート SFP ダウンリンクおよび 4 ポート 1/10G SFP+ アップリンク、NA） |
| SD-IE-16GB= |
16GB SD メモリカード（IE 用） |
| CAB-STK-0.5M= |
Cisco 0.5M スタックケーブル |
| CAB-STK-1M= |
Cisco 1M スタックケーブル |
| RM-RGD-19IN= |
予備の 19 インチラックマウントキット |
| RM-RGD-23IN= |
23 インチ NEBS ラックマウントキット |
| RM-RGD-ETSI= |
ETSI ラックマウントキット |
| PWR-RGD-AC-DC-H |
防爆電源高 AC/DC 85 ～ 264VAC/88 ～ 300VDC |
| PWR-RGD-AC-DC-H= |
予備の防爆電源高 AC/DC 85 ～ 264VAC/88 ～ 300VDC |
| PWR-RGD-LOW-DC-H |
防爆電源低 DC 24 ～ 60V/10A |
| PWR-RGD-LOW-DC-H= |
予備の防爆電源低 DC 24 ～ 60V/10A |
| PWR-RGD-AC-DC-250 |
防爆電源 100 ～ 240VAC/100 ～ 250VDC |
| PWR-RGD-AC-DC-250= |
予備の防爆電源 100 ～ 240VAC/100 ～ 250VDC |
| PWR-RGD-AC-DC-400 |
防爆電源 100 ～ 240VAC / 100 ～ 250VDC、400W |
| PWR-RGD-AC-DC-400= |
予備の防爆電源 100 ～ 240VAC / 100 ～ 250VDC、400W |
| IE9300-NW-A= |
IE9300 用 Network Advantage ライセンス（恒久） |
| IE9300-DNA-E |
IE9300 シリーズ用 Cisco Catalyst Center DNA Essentials ライセンス |
| IE9300-DNA-E-3Y |
IE 9300 Cisco Catalyst Center DNA Essentials 期間ライセンス（3 年） |
| IE9300-DNA-E-5Y |
IE 9300 Cisco Catalyst Center DNA Essentials 期間ライセンス（5 年） |
| IE9300-DNA-E-7Y |
IE 9300 Cisco Catalyst Center DNA Essentials 期間ライセンス（7 年） |
| IE9300-DNA-A |
IE9300 シリーズ用 Cisco Catalyst Center DNA Advantage ライセンス |
| IE9300-DNA-A-3Y |
IE 9300 Cisco Catalyst Center DNA Advantage 期間ライセンス（3 年） |
| IE9300-DNA-A-5Y |
IE 9300 Cisco Catalyst Center DNA Advantage 期間ライセンス（5 年） |
| IE9300-DNA-A-7Y |
IE 9300 Cisco Catalyst Center DNA Advantage 期間ライセンス（7 年） |
すべての IE9300 製品 ID および電源モジュールに対する 5 年間の制限付きハードウェア保証（表 15 を参照）。保証の詳細については、次のリンクをご参照ください。https://www.cisco.com/c/en/us/products/warranties/warranty-doc-c99-740591.html
シスコの企業の社会的責任（CSR）レポートの「環境保全」セクションには、製品、ソリューション、運用、拡張運用、サプライチェーンに対する、シスコの環境保全ポリシーとイニシアチブが掲載されています。
次の表に、環境保全に関する主要なトピック（CSR レポートの「環境保全」セクションに記載）への参照リンクを示します。
次の表に、このデータシートの関連するセクションに記載されている製品固有の環境の持続可能性に関する情報への参照リンクを示します。
| 持続可能性に関するトピック |
参照先 |
| 電源 |
|
| 電源仕様と消費電力 |
|
| 環境特性 |
|
| 動作温度、業界標準、EMC エミッション |
|
| 材料 |
|
| 装置重量 |
|
シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。
サービスの詳細については、https://www.cisco.com/web/services/ をご参照ください。
目的達成に役立つ柔軟な支払いソリューション
Cisco Capital® により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、およびサードパーティの補助機器を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください。
Cisco IE 9300 シリーズの詳細情報については、https://www.cisco.com/go/ie9300 にアクセスするか、お近くのアカウント担当者にお問い合わせください。
| 新規トピックまたは改訂されたトピック |
説明箇所 |
日付 |
| 製品概要、機能と利点、パフォーマンスおよび拡張性機能、使用可能な電力バジェット、発注情報を更新 |
2025 年 8 月 |
|
| IE-9310-16P8S4X を SKU に追加。 |
すべてのセクション |
2025 年 6 月 |
| SD カード容量、機能の更新、MTBF 情報の更新、管理と標準規格の更新、SFP サポートの脚注の更新、注文情報の更新、Catalyst Center 機能を更新 |
2025 年 2 月 |
|
| 機能の更新、コンプライアンスの更新、SFP の温度範囲の更新、注文情報の更新 |
2024 年 10 月 |
|
| 電源の脚注の更新、REP ZTP 機能の追加、認定、Catalyst Center の可視性の行から Full Flexible Netflow を削除 |
2024 年 4 月 |
|
| 脚注の更新、PID の説明の更新、図 3 の説明の更新と ModBus TCP 機能の更新、DNA を Catalyst Center に名前変更 |
2023 年 10 月 19 日 |
|
| NTP、CIP、PROFINET の参照として L2 NAT、PTP の機能を更新。高速 REP、Power プロファイル 2017、SD-Access ファブリックエッジノード、および Cisco DNA Center ライセンス比較表 |
2023 年 4 月 12 日 |
