インテントベース ネットワークをあらゆる場所に拡張
Cisco® Catalyst® 9200 シリーズ スイッチによって、インテントベース ネットワークと Catalyst 9000 ハードウェアおよびソフトウェアのイノベーションの力をさまざまな展開環境にまで拡張できます。Cisco Catalyst 9200 ファミリから発展した Catalyst 9200 シリーズ スイッチは妥協のない簡素化、つまり安全性に優れ、常時接続可能で、簡素化された IT を提供します。
Cisco Digital Network Architecture の基盤を構成する Catalyst 9200 シリーズ スイッチにより、お客様がインテントベース ネットワークのどの過程にあろうともインテリジェンスや自動化、人間の知識を利用した複雑さの軽減、IT の最適化、運用コストの削減を実現できます。まさに他のベンダーの追随を許しません。
Catalyst 9200 シリーズ スイッチにより、ハードウェアだけでなく、ソフトウェア、およびスイッチを流れるすべてのデータの整合性を保護するセキュリティ機能を実現できます。また、ビジネスをシームレスに継続させる復元力を提供します。Cisco IOS XE のオープン API と UADP ASIC 技術のプログラマビリティが結合された Catalyst 9200 シリーズ スイッチは、将来のイノベーションに対する投資を保護するために今必要とされるものを与えてくれ
ます。
フル PoE+ 機能、電源とファンの冗長性、帯域幅を最大 160 Gbps まで拡大可能なスタック構成、モジュラアップリンク、レイヤ 3 機能のサポート、コールドパッチ適用などを特徴とする Catalyst 9200 シリーズ スイッチは、最も先進的で復元力のあるアーキテクチャを備えた業界トップレベルのソリューションを提供し、コスト効率の高いブランチオフィスアクセスを実現します。
製品の特長
● 最大 48 ポートの完全な Power over Ethernet Plus(PoE+)機能
● フィールド交換可能ユニット(FRU)による復元力と、冗長電源、ファン、モジュラアップリンク
● データ、PoE+、または mGig による柔軟なダウンリンクオプション
● オプションのバックプレーンスタック構成による運用の効率化(最大 160 Gbps のスタック帯域幅を
サポート)
● 統合型の CPU を搭載する UADP 2.0 Mini により、優れたコスト構造と規模の最適化を実現
● AES-128 MACsec 暗号化、ポリシーベースのセグメンテーション、信頼性の高いシステムによるセキュリティ強化
● レイヤ 3 機能(OSPF、EIGRP、ISIS、RIP、ルーテッドアクセスを含む)
● フル Flexible NetFlow を使用する高度なネットワークのモニターリング
● Cisco Software-Defined Access(SD-Access):
◦ エッジからクラウドに至るまでの環境全体でポリシーベースの自動化と Cisco Identity Services Engine(ISE)による管理を実現することで、運用と展開を簡素化
◦ Cisco DNA Center によるネットワークアシュアランスと解決時間の短縮
● プラグアンドプレイ(PnP)対応:シンプルでセキュアな統合サービスにより、新しいブランチまたはキャンパスのデバイスの導入、既存のネットワークの更新が簡易化
● Cisco IOS XE:モデル駆動型のプログラマビリティやストリーミングテレメトリを可能にする、Cisco Catalyst 9000 エンタープライズ製品ファミリ向けの、共通ライセンスに基づくオペレーティングシステム
● プログラム可能なパイプラインとマイクロエンジン機能を備えた ASIC、テンプレートベースで設定可能なレイヤ 2 とレイヤ 3 のフォワーディング割り当て Access Control List(ACL; アクセスコントロールリスト)、Quality of Service(QoS)エントリ
プラットフォームの詳細
スイッチのモデルと構成
モデル |
FRU 電源 |
FRU |
モジュラアップリンク |
スタッキング帯域幅のサポート |
SD-Access のサポート1 |
モジュラアップリンクモデル(C9200 Enhanced VN SKU) |
✓ |
✓ |
✓ |
160 Gbps |
あり(32 の仮想ネットワーク)2 |
モジュラアップリンクモデル(C9200 SKU) |
✓ |
✓ |
✓ |
160 Gbps |
あり(仮想ネットワーク X 4) |
固定アップリンクモデル(C9200L SKU) |
✓ |
✗ |
✗ |
80 Gbps |
制限付き(仮想ネットワーク X 1) |
Cisco Catalyst 9200 シリーズは、モジュラ型(C9200)と固定型(C9200L)のスイッチモデルで構成されます。

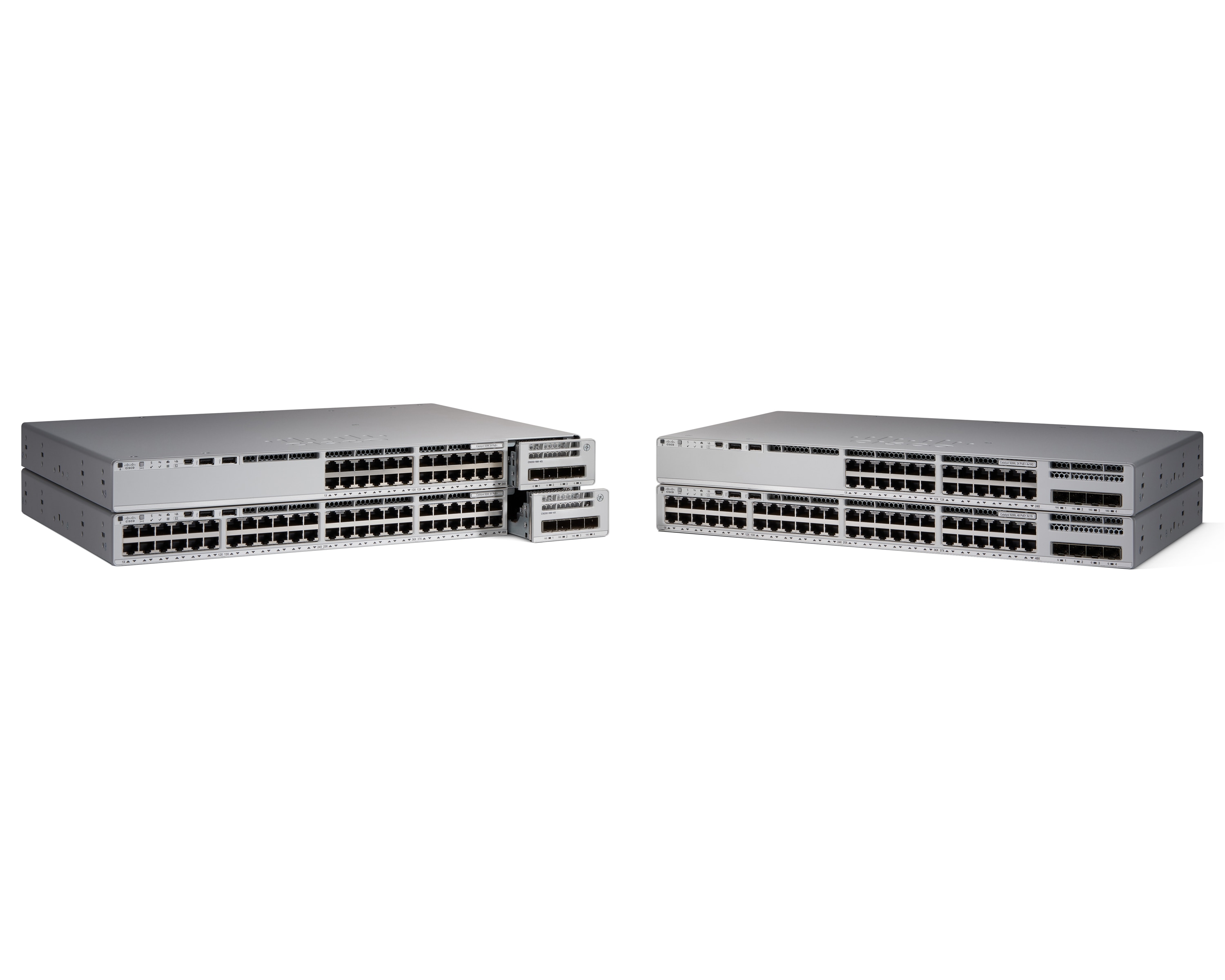

Cisco Catalyst 9200 シリーズ スイッチ
表 1. Cisco Catalyst 9200 シリーズ スイッチの構成
スイッチ モデル |
ダウンリンクポートの総数(10/100/1000 または PoE+ 銅線) |
アップリンク設定 |
デフォルトのプライマリ AC 電源 |
ファン |
モジュラアップリンクモデル |
||||
C9200-24T |
24 ポートデータ |
モジュラ アップリンク オプション |
PWR-C6-125WAC |
冗長 FRU |
C9200-24P |
24 ポートのフル PoE+ |
モジュラ アップリンク オプション |
PWR-C6-600WAC |
冗長 FRU |
C9200-24PB |
24 ポートのフル PoE+ |
モジュラ アップリンク オプション |
PWR-C6-600WAC |
冗長 FRU |
C9200-24PXG |
24 ポートのフル PoE+(mGig ポート最大 10G X 8、最大 1G X 16) |
モジュラ アップリンク オプション |
PWR-C6-600WAC |
冗長 FRU |
C9200-48T |
48 ポートデータ |
モジュラ アップリンク オプション |
PWR-C6-125WAC |
冗長 FRU |
C9200-48P |
48 ポートのフル PoE+ |
モジュラ アップリンク オプション |
PWR-C6-1KWAC |
冗長 FRU |
C9200-48PL |
48 ポート部分 PoE+ |
モジュラ アップリンク オプション |
PWR-C6-600WAC |
冗長 FRU |
C9200-48PB |
48 ポートのフル PoE+ |
モジュラ アップリンク オプション |
PWR-C6-1KWAC |
冗長 FRU |
C9200 48PXG |
48 ポートのフル PoE+(mGig ポート最大 10G X 8、最大 1G X 40) |
モジュラ アップリンク オプション |
PWR-C6-1KWAC |
冗長 FRU |
固定アップリンクモデル |
||||
C9200L-24T-4G |
24 ポートデータ |
4 X 1G 固定アップリンク |
PWR-C5-125WAC |
固定型の冗長構成 |
C9200L-24P-4G |
24 ポートのフル PoE+ |
4 X 1G 固定アップリンク |
PWR-C5-600WAC |
固定型の冗長構成 |
C9200L-48T-4G |
48 ポートデータ |
4 X 1G 固定アップリンク |
PWR-C5-125WAC |
固定型の冗長構成 |
C9200L-48P-4G |
48 ポートのフル PoE+ |
4 X 1G 固定アップリンク |
PWR-C5-1KWAC |
固定型の冗長構成 |
C9200L-48PL-4G |
48 ポート部分 PoE+ |
4 X 1G 固定アップリンク |
PWR-C5-600WAC |
固定型の冗長構成 |
C9200L-24T-4X |
24 ポートデータ |
4 X 1/10G 固定アップリンク |
PWR-C5-125WAC |
固定型の冗長構成 |
C9200L-24P-4X |
24 ポートのフル PoE+ |
4 X 1/10G 固定アップリンク |
PWR-C5-600WAC |
固定型の冗長構成 |
C9200L-48T-4X |
48 ポートデータ |
4 X 1/10G 固定アップリンク |
PWR-C5-125WAC |
固定型の冗長構成 |
C9200L-48P-4X |
48 ポートのフル PoE+ |
4 X 1/10G 固定アップリンク |
PWR-C5-1KWAC |
固定型の冗長構成 |
C9200L-48PL-4X |
48 ポート部分 PoE+ |
4 X 1/10G 固定アップリンク |
PWR-C5-600WAC |
固定型の冗長構成 |
C9200L-24PXG-4X |
24 ポートのフル PoE+(mGig ポート最大 10G X 8、最大 1G X 16) |
4 X 1/10G 固定アップリンク |
PWR-C5-600WAC |
固定型の冗長構成 |
C9200L-48PXG-4X |
48 ポートのフル PoE+(mGig ポート最大 10G X 12、最大 1G X 36) |
4 X 1/10G 固定アップリンク |
PWR-C5-1KWAC |
固定型の冗長構成 |
C9200L-24PXG-2Y |
24 ポートのフル PoE+(mGig ポート最大 10G X 8、最大 1G X 16) |
2 X 1/10/25G 固定アップリンク |
PWR-C5-600WAC |
固定型の冗長構成 |
C9200L-48PXG-2Y |
48 ポートのフル PoE+(mGig ポート最大 10G X 8、最大 1G X 40) |
2 X 1/10/25G 固定アップリンク |
PWR-C5-1KWAC |
固定型の冗長構成 |
ネットワーク モジュール
Cisco Catalyst 9200 シリーズ スイッチは、表 1 に示すように、モジュラ型または固定型のアップリンクを搭載しています。フィールド交換可能なネットワークモジュールを備えるモジュラ型 SKU では、1G から 10G 以上に無停止で移行可能なためインフラストラクチャの投資保護を実現できます。スイッチをご購入いただく際に、表 2 に示されているネットワークモジュールから選択できます。

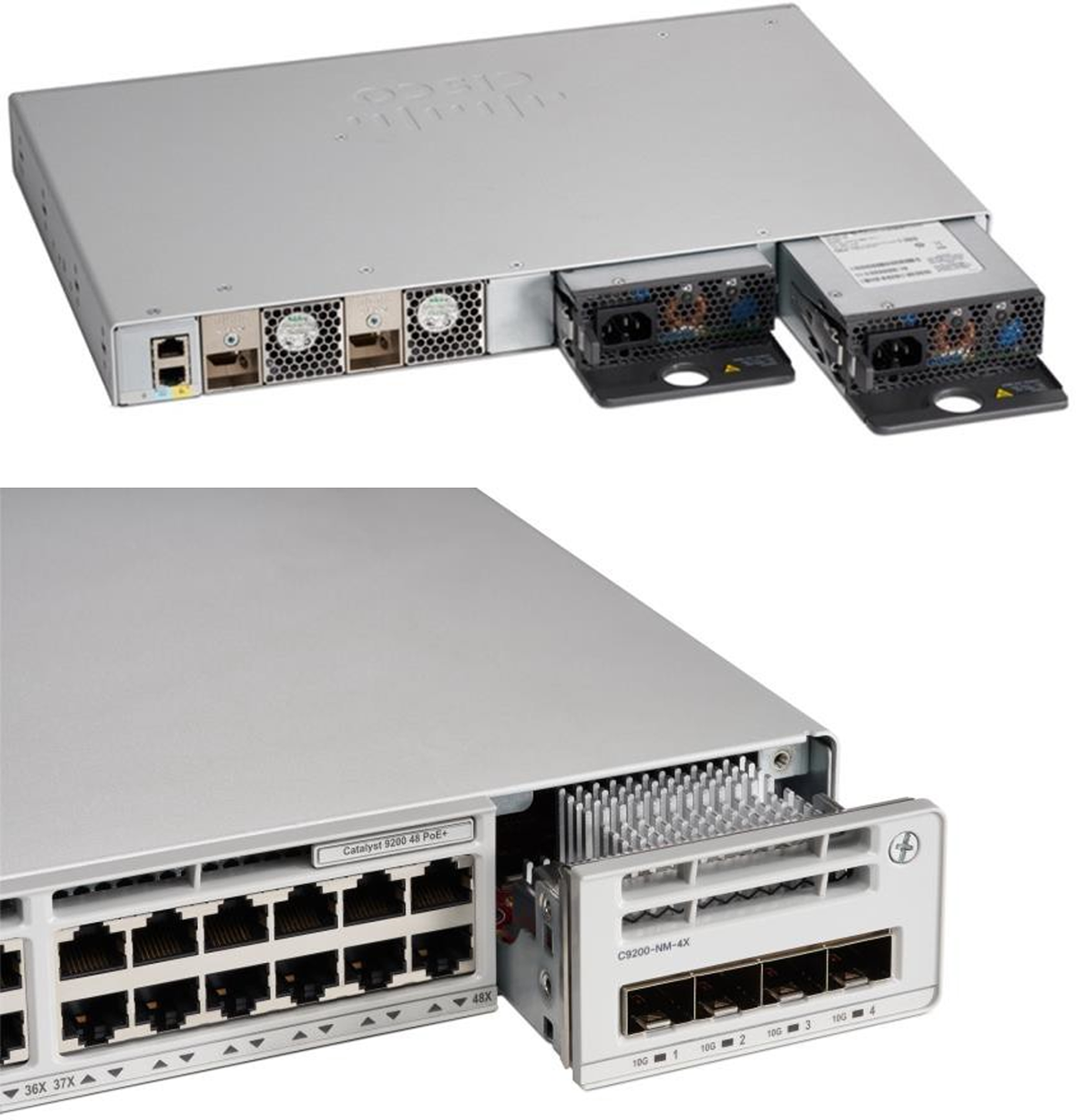

Cisco Catalyst 9200 シリーズ スイッチ ネットワーク モジュール
ネットワーク モジュール |
説明 |
C9200-NM-2Y1 |
2 X 25G ネットワークモジュール |
C9200-NM-2Q1 |
2 X 40G ネットワークモジュール |
C9200-NM-4G2 |
4 X 1G ネットワークモジュール |
C9200-NM-4X |
4 X 1G/10G ネットワークモジュール |
C9200-NM-BLANK |
ネットワークモジュールなし |
その他の詳細については、以下のドキュメントに記載のよくある質問をお読みください。https://www.cisco.com/c/dam/en/us/products/collateral/switches/catalyst-9000/nb-09-cat-9k-faq-cte-en.pdf
プラットフォームの復元力
電源装置
Cisco Catalyst 9200 シリーズ スイッチは、フィールド交換可能な電源をサポートしています(図 3)。各スイッチにデフォルトの電源 1 つが付属します。2 つ目の同じ仕様の電源を最初の注文時に同時に購入することも、後で別途購入することもできます。2 つ目の電源は必要に応じて、冗長構成、または PoE+ ポートの追加電源として使用可能です。
● Cisco Catalyst 9200 シリーズ スイッチは IEEE 802.3at PoE+(各ポート最大 30W)をサポートしています。これにより、標準規格に準拠した PoE+ エンドデバイス(Cisco IP Phone、Cisco Aironet® ワイヤレスアクセスポイントなど)が稼働する導入環境で総所有コストを軽減できます。また、PoE+ によって PoE 対応デバイス用の壁面コンセントが不要になるため、通常 IP Phone や WLAN の展開に必要となる電源ケーブルや回路の追加コストが不要になります。Cisco Catalyst 9200 シリーズ スイッチでは、PoE+ 電源割り当てが動的に変更できるほか、電源マッピングを最大 1440 W の PoE+ 電源に拡張することもできます。
● 無停止型 PoE が Cisco Catalyst 9200 シリーズ スイッチでサポートされているため、スイッチのリロード中にも PoE+ 電源が維持されます。スイッチ再起動中の中断がないため、医療機器などのクリティカルエンドポイントや、PoE 給電式照明などの Internet of Things(IoT)エンドポイントに適しています。
● Fast PoE:スイッチの電源が復旧すると、オペレーティングシステムが完全にロードされるのを待つことなく、Fast PoE がエンドポイントへの電力供給を開始します。そのため、エンドポイントの起動時間が短縮されます。

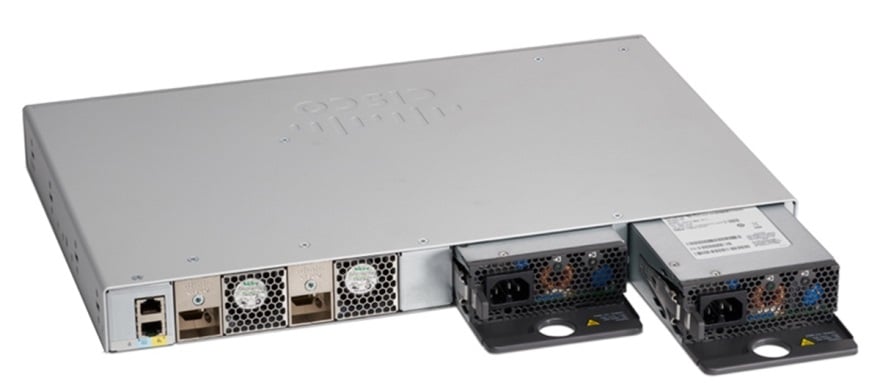

Cisco Catalyst 9200 シリーズ スイッチのデュアル冗長電源
表 3 に、各モデルで利用可能な PoE+ 電源を示します。
表 3. プライマリおよびセカンダリ電源による PoE+ 電源
モデル |
デフォルトのプライマリ電源 |
1 つのプライマリ電源のみで使用可能な PoE 電源* |
オプションのセカンダリ電源 |
追加のセカンダリ電源により使用可能な PoE 電源* |
C9200-24P |
PWR-C6-600WAC |
370 W |
PWR-C6-600WAC |
740 W |
C9200-24PB |
PWR-C6-600WAC |
370 W |
PWR-C6-600WAC |
740 W |
C9200-24PXG |
PWR-C6-600WAC |
370 W |
PWR-C6-600WAC |
740 W |
C9200-48P |
PWR-C6-1KWAC |
740 W |
PWR-C6-1KWAC |
1440 W |
C9200-48PL |
PWR-C6-600WAC |
370 W |
PWR-C6-600WAC |
740 W |
C9200-48PB |
PWR-C6-1KWAC |
740 W |
PWR-C6-1KWAC |
1440 W |
C9200 48PXG |
PWR-C6-1KWAC |
740 W |
PWR-C6-1KWAC |
1440 W |
C9200L-24P-4G |
PWR-C5-600WAC |
370 W |
PWR-C5-600WAC |
740 W |
C9200L-24P-4X |
PWR-C5-600WAC |
370 W |
PWR-C5-600WAC |
740 W |
C9200L-48P-4G |
PWR-C5-1KWAC |
740 W |
PWR-C5-1KWAC |
1440 W |
C9200L-48PL-4G |
PWR-C5-600WAC |
370 W |
PWR-C5-600WAC |
740 W |
C9200L-48P-4X |
PWR-C5-1KWAC |
740 W |
PWR-C5-1KWAC |
1440 W |
C9200L-48PL-4X |
PWR-C5-600WAC |
370 W |
PWR-C5-600WAC |
740 W |
C9200L-24PXG-4X |
PWR-C5-600WAC |
370 W |
PWR-C5-600WAC |
740 W |
C9200L-48PXG-4X |
PWR-C5-1KWAC |
740 W |
PWR-C5-1KWAC |
1440 W |
C9200L-24PXG-2Y |
PWR-C5-600WAC |
370 W |
PWR-C5-600WAC |
740 W |
C9200L-48PXG-2Y |
PWR-C5-1KWAC |
740 W |
PWR-C5-1KWAC |
1440 W |
スタック
Cisco Catalyst 9200 シリーズ スイッチ モデルは、単一の仮想スイッチとしてスタッキングでき、1 つの管理プレーンとコントロールプレーンで最大 384 個のアクセスポートを利用できます。
表 4 に、サポートされるスタッキングオプションの一覧を示します。
モデル |
スタッキングの |
スタッキング帯域幅の |
スタック ハード |
メンバー |
サポートされているスタックメンバー |
モジュラ型モデル(C9200 SKU) |
StackWise®-160 |
160 Gbps |
C9200-STACK-KIT |
8 |
同じライセンスレベルの他の C9200 モデル |
固定モデル(C9200L SKU) |
StackWise-80 |
80 Gbps |
C9200L-STACK-KIT |
8 |
同じライセンスレベルの他の C9200L モデル |
混合スタック構成はサポートされていません。固定(C9200L SKU)モデルを、モジュラ型(C9200 SKU)モデル、またはその他の Catalyst スイッチ(Cisco Catalyst 2960-X、2960-XR シリーズなど)とスタックすることはできません。
オプションの StackWise-160 および StackWise-80 キットは、2 つのアダプタとスタッキングケーブルで構成されます。デフォルトのスタッキングケーブルは 0.5 m ですが、1 m と 3 m も選択できます。表 5 に、スタック構成のアクセサリを示します。
モデル |
説明 |
C9200-STACK-KIT |
C9200 SKU 専用スタックキット:2 X データスタックアダプタ、1 X データスタックケーブル |
C9200L-STACK-KIT |
C9200L SKU 専用スタックキット:2 X データスタックアダプタ、1 X データスタックケーブル |
STACK-T4-50CM |
データスタック 50 cm ケーブル(スタックキットのデフォルトケーブル) |
STACK-T4-1M |
データスタック 1 m ケーブル |
STACK T4-3M |
データスタック 3 m ケーブル |

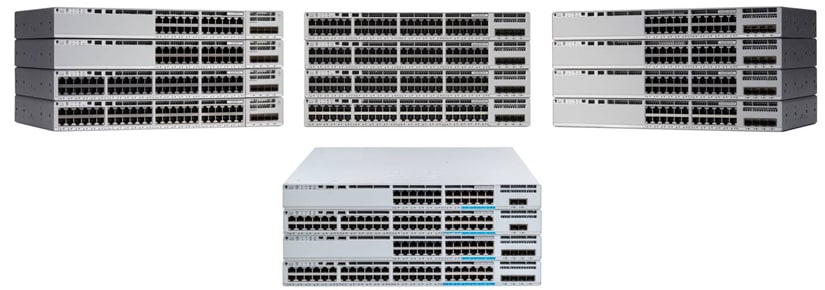

Cisco Catalyst 9200 シリーズ スイッチスタック構成のユニット
Cisco Catalyst 9200 シリーズ スイッチは、デュアルファンを備え、冗長構成をサポートします。Cisco Catalyst 9200 シリーズ スイッチは、デュアルファンによる冗長構成をサポートします。ファンユニットは、C9200 SKU ではフィールド交換可能ですが、固定型の C9200L SKU では固定されています。表 5 に、ファンモジュールの部品番号を示します。
モデル |
説明 |
FAN-T2= |
ファン モジュール |
パフォーマンスと拡張性
表 7 に、Cisco Catalyst 9200 シリーズ スイッチにおけるパフォーマンスと拡張性のメトリックを示し、表 8、に帯域幅の仕様を示します。
説明 |
C9200-24T、C9200-24P、C9200-48T、C9200-48P、C9200-24PB、C9200-48PB、C9200-24PXG、C9200-48PXG、C9200-48PL |
C9200L-24T-4G、C9200L-24P-4G、C9200L-48T-4G、C9200L-24T-4X、C9200L-24P-4X、C9200L-48T-4X、C9200L-48P-4X、C9200L-24PXG -4X、C9200L-48PXG-4X、C9200L-24PXG-2Y、C9200L-24PXG-4X、C9200L-48PL-4X、C9200L-48PL-4G |
仮想ネットワーク |
C9200-24T、C9200-24P、C9200-48T、C9200-48P、C9200-24PXG、C9200-48PXG、C9200-48PL の場合は 4 C9200-24PB、C9200-48PB の場合は 32 |
1 |
スタック帯域幅 |
160 Gbps |
80 Gbps |
MAC アドレスの総数 |
32,000 |
16,000 |
IPv4 ルートの総数(ARP および学習したルート) |
14,000(10,000 の直接ルート、4,000 の間接ルート) |
11,000(8,000 の直接ルート、3,000 の間接ルート) |
IPv4 ルーティングエントリ数 |
4,000 |
3,000 |
IPv6 ルーティングエントリ数 |
2,000 |
1,500 |
マルチキャスト ルーティング スケール |
1,000 |
1,000 |
QoS スケールエントリ |
1,000 |
1,000 |
ACL スケールエントリ |
1,600 |
1,500 |
SKU ごとのパケットバッファ |
24 または 48 ポートのギガビット イーサネット モデルでは 6 MB バッファ、24 または 48 ポートのマルチギガビットモデルでは 12 MB バッファ |
24 または 48 ポートのギガビット イーサネット モデルでは 6 MB バッファ、24 または 48 ポートのマルチギガビットモデルでは 12 MB バッファ |
Flexible NetFlow(FNF)エントリ |
24 ポートと 48 ポートのギガビット イーサネット モデルでは 16,000 フロー |
24 および 48 ポートのギガビット イーサネット モデルでは 16,000 フロー、24 および 48 ポートのマルチギガビットモデルでは 32,000 フロー |
DRAM |
4 GB |
2 GB |
フラッシュ(Flash) |
4 GB |
4 GB |
VLAN IDs |
4096 |
4096 |
PVST インスタンス |
128 |
128 |
PVST の STP 仮想ポート(ポート* VLAN) |
13,000 |
13,000 |
MST の STP 仮想ポート(ポート* VLAN) |
13,000 |
13,000 |
スイッチ仮想インターフェイス(SVI)の総数 |
1000 |
512 |
ジャンボ フレーム |
9,198 バイト |
9,198 バイト |
スイッチあたりのワイヤレス帯域幅 |
24 ポートおよび 48 ポートのギガビット イーサネット モデルでは最大 48 Gbps |
該当なし |
IP SGT バインディングスケール |
8 K |
10 K |
IPv4 バインディングの数 |
8 K |
10 K |
SGT/DGT ポリシーの数 |
2 K |
2 K |
SXP のセッション数 |
200 |
200 |
説明 |
スイッチング容量 |
スタッキングによるスイッチ容量 |
転送レート |
スタッキングによる転送レート |
C9200-24T |
128 Gbps |
288 Gbps |
95.23 Mpps |
214 Mpps |
C9200-24P |
128 Gbps |
288 Gbps |
95.23 Mpps |
214 Mpps |
C9200-24PB |
128 Gbps |
288 Gbps |
95.23 Mpps |
214 Mpps |
C9200-24PXG |
352 Gbps |
532 Gbps |
261.90 Mpps |
395 Mpps |
C9200-48T |
176 Gbps |
336 Gbps |
130.95 Mpps |
250 Mpps |
C9200-48P |
176 Gbps |
336 Gbps |
130.95 Mpps |
250 Mpps |
C9200-48PL |
176 Gbps |
336 Gbps |
130.95 Mpps |
250 Mpps |
C9200-48PB |
176 Gbps |
336 Gbps |
130.95 Mpps |
250 Mpps |
C9200 48PXG |
400 Gbps |
580 Gbps |
297.61 Mpps |
431 Mpps |
C9200L-24T-4G |
56 Gbps |
136 Gbps |
41.66 Mpps |
101 Mpps |
C9200L-24P-4G |
56 Gbps |
136 Gbps |
41.66 Mpps |
101 Mpps |
C9200L-48T-4G |
104 Gbps |
184 Gbps |
77.38 Mpps |
137 Mpps |
C9200L-48P-4G |
104 Gbps |
184 Gbps |
77.38 Mpps |
137 Mpps |
C9200L-48PL-4G |
104 Gbps |
184 Gbps |
77.38 Mpps |
137 Mpps |
C9200L-24T-4X |
128 Gbps |
208 Gbps |
95.23 Mpps |
155 Mpps |
C9200L-24P-4X |
128 Gbps |
208 Gbps |
95.23 Mpps |
155 Mpps |
C9200L-48T-4X |
176 Gbps |
256 Gbps |
130.95 Mpps |
190 Mpps |
C9200L-48P-4X |
176 Gbps |
256 Gbps |
130.95 Mpps |
190 Mpps |
C9200L-48PL-4X |
176 Gbps |
256 Gbps |
130.95 Mpps |
190 Mpps |
C9200L-24PXG-4X |
272 Gbps |
352 Gbps |
214.28 Mpps |
262 Mpps |
C9200L-24PXG-2Y |
292 Gbps |
372 Gbps |
229.16 Mpps |
277 Mpps |
C9200L-48PXG-4X |
392 Gbps |
472 Gbps |
291.66 Mpps |
351 Mpps |
C9200L-48PXG-2Y |
340 Gbps |
420 Gbps |
252.97 Mpps |
313 Mpps |
プラットフォーム ソフトウェアの利点
Cisco IOS XE
Cisco IOS XE ソフトウェアにより、ネットワーク自動化によるネットワークの構成、運用、モニターリングに、まったく新しいパラダイムが展開されます。シスコの自動化ソリューションはオープンかつ標準ベースであり、ネットワークデバイスのライフサイクル全体をカバーします。以下のような多様な自動化メカニズムが用意されてい
ます。
● デバイスプロビジョニングの自動化は、Cisco Catalyst スイッチをネットワークに初めて導入した際に、そのソフトウェアイメージのアップグレードと、コンフィギュレーション ファイルのインストールプロセスを自動化する機能です。シスコでは、プラグアンドプレイやブート前実行環境(PXE)といったターンキーソリューションを提供しています。これにより、自動化された負担の少ない展開が可能になります。
● API 主導型の構成が、Cisco Catalyst 9200 シリーズ スイッチなどの最新のネットワークスイッチによって実現します。外部ツール(既製製品とカスタム製品)向けに、多様な自動化機能をサポートし、YANG データモデルを使用した NETCONF と RESTCONF での堅牢なオープン API を提供して、ネットワークリソースのプロビジョニングを自動化します。
● きめ細かな可視性により、スイッチから宛先にデータをストリーミングする、モデル駆動型のテレメトリが実現します。ストリーミングされるデータは、YANG モデルのデータセットに対するサブスクリプションを通じて特定されます。サブスクライブされたデータセットは、指定された間隔で宛先にストリーミングされます。さらに、Cisco IOS XE によってプッシュモデルが実現します。ほぼリアルタイムのネットワークモニターリングが可能であるため、障害をすばやく検出して修復することができます。
● シームレスなソフトウェアアップグレードとパッチ適用により、OS の復元力を支援します。Cisco Catalyst 9200 シリーズ スイッチの Cisco IOS-XE は、再起動を伴うコールドパッチ適用をサポートします。これにより、定期的なメンテナンスリリースの合間に、重大なバグやセキュリティ上の脆弱性を修正できます。それにより、次回のメンテナンスリリースを待つことなくパッチを追加できるようになっています。コールドパッチ適用では、適用後、変更を有効にするためにスイッチの再起動が必要です。
● Cisco Trust Anchor テクノロジーで構築された Trustworthy ソリューションにより、シスコ製品のための、安全性の高い基盤が提供されます。Cisco Catalyst 9200 シリーズ スイッチでは、こうしたテクノロジーにより、ハードウェアとソフトウェアの真正性を保証してサプライチェーンの信頼性を高め、ソフトウェアとファームウェアへの中間者攻撃を大幅に軽減できます。Trust Anchor の機能には、イメージ署名、セキュアブート、Cisco Trust Anchor モジュールが含まれます。
● 高可用性:Cisco Catalyst 9200 シリーズ スイッチは、以下を含む高可用性機能をサポートします。
◦ クロススタック EtherChannel:Cisco EtherChannel 技術をスタック内の異なるメンバーに構成して、高い復元力を実現します。
◦ IEEE 802.1s マルチ スパニングツリー プロトコル(MSTP):スパニングツリータイマーから独立した高速のスパニングツリー コンバージェンスを実現します。また、レイヤ 2 ロードバランシングと分散処理の利点も得られます。
◦ Per-VLAN Rapid Spanning Tree(PVRST+):VLAN ごとのスパニングツリーベースで高速のスパニングツリー(IEEE 802.1w)再コンバージェンスを実現し、MSTP よりもシンプルな設定を実現します。MSTP および PVRST+ モードでは、スタック接続されたユニットは、単一のスパニングツリーノードとして動作します。
◦ スイッチポートの自動回復機能(「Err-disable」回復):ネットワークエラーで無効になったリンクに対して、自動的に再有効化が試行されます。
◦ Catalyst 9200 シリーズ プラットフォームでは、フェールオーバーが 50 ms 未満のスタッカブルソリューションによって、最高度の SSO 復元性アーキテクチャが実現します。
SD-Access(Software-Defined Access)の基盤
SD-Access によるセキュアなセグメンテーション
デジタル トランスフォーメーションの中核には、エンタープライズ ネットワークがあります。それは、オープンでプログラム可能かつセキュアな統合ネットワークであり、それによってビジネスの俊敏性が最大限に向上し、新たなビジネス機会の追求と獲得が可能になります。
SD-Access を備えた Cisco DNA は、ビジネスを強化するネットワークファブリックです。これは、エンタープライズ ネットワークの運用を迅速化およびシンプル化する、オープンで拡張性のあるソフトウェア主導のアーキテクチャです。プログラム可能なアーキテクチャであるため、IT スタッフは時間のかかる反復的なネットワーク設定作業から解放され、ビジネスに前向きな変化をもたらすイノベーションに集中できます。SD-Access により、基本的な機能を備えたエッジからクラウドへのポリシーベースの自動化を実現できます。これには次が含まれます。
● シンプルなデバイス導入
● 有線ネットワークとワイヤレスネットワークのユニファイドマネジメント
● ネットワークの仮想化とセグメンテーション
● グループ ベースのポリシー
● コンテキストベースの分析
● SD-Access:Cisco Catalyst 9200 シリーズ スイッチは、シスコの主要なエンタープライズ アーキテクチャである SD-Access を可能にするエントリレベルのデバイスです。これにより、エッジからクラウドに至るまでの環境全体でポリシーベースの自動化を実現できます。
◦ 予測可能なパフォーマンスと拡張性によるセグメンテーションとマイクロセグメンテーションのシンプル化
◦ Cisco DNA Center による自動化
◦ Cisco Identity Services Engine(ISE)によるポリシー処理
◦ ビジネスサービスの新規投入の加速、問題解決時間の大幅な短縮
● 保証
◦ ネットワーク全体の可視性とモニターリング
◦ エンドツーエンドの Quality of Experience(QoE)
◦ 迅速な問題解決とネットワークの修復
● プラグアンドプレイ(PnP)対応:シンプルでセキュアな統合サービスにより、新しいブランチまたはキャンパスのデバイスの導入、既存のネットワークの更新が簡易化
● Umbrella 統合:
マネージド サービス プロバイダに依存する中小規模のネットワークでは、Catalyst 9200 シリーズ スイッチで Cisco Umbrella エージェントを直接ホストできるようになりました。これによって DNS のフィルタリングポリシーのカスタマイズが容易になり、MSP によるポリシーの発行に依存することなく BYOD ユーザーや IoT ゲスト、企業ユーザーなどが悪意のあるもしくは不適切な Web サイトにアクセスするのを防止できます。また、信頼できるアプリケーションに対してクラウドに直接アクセスするのを許可することで、帯域幅の使用を最適化することもできます。デバイスごとに Cisco DNA Advantage のライセンスと Umbrella のライセンスが必要です。
Full Flexible NetFlow
● フル Flexible NetFlow(FNF):Cisco IOS FNF は、次世代のフロー可視性テクノロジーです。柔軟性と拡張性を向上させることで、ネットワーク インフラストラクチャの最適化、運用コスト削減、キャパシティプランニングとセキュリティインシデント検出の向上を実現します。Catalyst 9200 シリーズ スイッチでは、48 ポートと 24 ポートモデルで、最大 16,000 のフローエントリが可能です。
QoS
● 優れた QoS:Cisco Catalyst 9200 シリーズは、通常のネットワーク速度の 10 倍であってもトラフィックフローを安定させることができるインテリジェントなサービスを備え、ギガビットイーサネットの速度を実現します。業界をリードするクロススタックマーキング、分類、およびスケジュールのメカニズムにより、データ、音声、およびビデオのトラフィックをワイヤスピードで配信する優れたパフォーマンスを実現します。この優れた QoS には、きめ細かいワイヤレス帯域幅管理と公平な共有、802.1p サービスクラス(CoS)と Differentiated Services Code Point(DSCP)フィールド分類、シェイプドラウンドロビン(SRR)スケジューリング、設定情報レート(CIR)、1 ポートあたり 8 つの出力キューなどが含まれます。
スマートオペレーション
● WebUI
WebUI は組み込み GUI ベースのデバイス管理ツールです。デバイスをプロビジョニングしたり、デバイスの展開および管理性を簡素化したり、ユーザーエクスペリエンスを向上させたりする機能を提供します。デフォルトのイメージが用意されているため、何かを有効化したりデバイスにライセンスをインストールしたりする必要はありません。WebUI を使用すれば、CLI の専門知識がなくても、設定を構築し、デバイスのモニタリングとトラブルシューティングを行うことができます。
● RFID タグ:
Cisco Catalyst 9200 シリーズ スイッチには、市販の RFID リーダーを使って資産および在庫管理を簡単に行える組み込み RFID タグが備わっています。
● ブルービーコン:
Cisco Catalyst 9200 シリーズ スイッチは、前面と背面の両方にブルービーコン LED を備え、アクセスされているスイッチを簡単に特定できるようになっています。
● スイッチの効率的な動作*:
Cisco Catalyst 9200 シリーズ スイッチでは、RJ-45 ポートの Energy Efficient Ethernet(EEE)と、クラス最高の電源管理および電力消費機能の低電力での動作により、電力節減の最適化が実現します。Cisco Catalyst 9300 シリーズのポートは省電力モードに対応しているため、未使用のポートを低消費電力状態に移行させることができます。この他、効率的にスイッチを動作させる機能として、次のものがあります。
◦ ポート単位の消費電力コマンド:ポートごとの最大電力設定をコマンドで指定できます。
◦ ポート単位の PoE 電力検知:実際の消費電力を測定し、電気機器をよりインテリジェントに制御できます。PoE MIB:電力の使用状況を予測的に把握して、さまざまな電力レベルのしきい値を設定できます。
● Bluetooth 対応:
Cisco Catalyst 9200 シリーズ スイッチのハードウェアでは、Bluetooth ドングルとスイッチとの接続がサポートされているため、Bluetooth を IP 管理ポートインターフェイスとして使用できます。このポートは、WebUI またはコマンドライン インターフェイス(CLI)による構成とトラブルシューティング、さらにはイメージや構成の転送に使用できます。
高性能 IP ルーティング
Cisco Catalyst 9200 シリーズ スイッチに搭載された Cisco Express Forwarding ハードウェア ルーティング アーキテクチャは、高性能 IP ルーティングを実現します。このアーキテクチャは次の要素を基盤としています。
● Network Essentials スタックを使用する小規模ネットワークルーティング用途向けに、IP ユニキャスト ルーティング プロトコル(スタティック、Routing Information Protocol バージョン 1(RIPv1)、RIPv2、RIPng、Open Shortest Path First(OSPF)、ルーテッドアクセスなど)がサポートされます。等コストルーティング:スタック全体にわたりレイヤ 3 のロードバランシングと冗長性を提供します。
● 高度な IP ユニキャスト ルーティング プロトコル(Full Open Shortest Path First(OSPF)、Enhanced Interior Gateway Routing Protocol(EIGRP)、Intermediate System-to-Intermediate System Version 4(IS-ISv4)を含む)がサポートされ、ロードバランシングとスケーラブルな LAN 構築が実現します。IPv6 ルーティング(OSPFv3 および EIGRPv6 を使用)はハードウェアレベルでサポートされ、最大のパフォーマンスを発揮します。
● IP マルチキャストルーティング用の Protocol-Independent Multicast(PIM)がサポートされます。これには、PIM スパースモード(PIM SM)や送信元特定マルチキャスト(SSM)が含まれます。
● インターフェイスで IPv6 アドレッシングがサポートされ、show コマンドを使用したモニターリングとトラブルシューティングが可能です。
スマートライセンシングの概要
シスコ スマート ライセンシングは、シスコ ポートフォリオ全体および組織全体でソフトウェアをより簡単かつ迅速に一貫して購入および管理できる柔軟なライセンス モデルです。また、これは安全です。ユーザーがアクセスできるものを制御できます。スマート ライセンスを使用すると、次のことが可能になります。
● 簡単なアクティベーション:スマートライセンスは、組織全体で使用できるソフトウェアライセンスのプールを確立します。PAK(製品アクティベーションキー)は不要です。
● 管理の統合:My Cisco Entitlements(MCE)は、使いやすいポータルですべてのシスコ製品とサービスの完全なビューを提供するので、取得したもの、使用しているものを常に把握できます。
● ライセンスの柔軟性:ソフトウェアはハードウェアにノードロックされていないため、必要に応じてライセンスを簡単に使用および転送できます。
スマートライセンスを使用するには、まず Cisco Software Central でスマートアカウントを設定する必要があります(software.cisco.com)。
シスコライセンスの概要については詳しくは、cisco.com/go/licensingguide を参照してください。
パッケージ:ネットワークと Cisco DNA のライセンス
Cisco Catalyst 9000 ファミリースイッチでは、基本ライセンスとアドオンライセンスというシンプルなライセンスパッケージを新たに採用しています。
● 永久ライセンスパッケージは、ハードウェアに関連付けられている、Network Essentials と Network Advantage ライセンスオプションで構成されます。これらのオプションの間にある基本ライセンスパッケージは、スイッチングの基盤、管理の自動化、トラブルシューティング、高度なスイッチング機能を適用対象にしています。これらのネットワークライセンスは無期限です。
● サブスクリプション ライセンス パッケージは Cisco DNA Essentials および Cisco DNA Advantage オプションで構成されています。オンボックスの機能のほか、このパッケージでは、スイッチだけでなく Cisco DNA Center でもシスコのイノベーションとなる機能を得られます。Cisco DNA サブスクリプション ライセンスは、構成時に必須です。Cisco DNA ソフトウェアライセンスで、お客様は組み込みの SWSS を受け取ります。この SWSS では、24 時間 365 日対応の Cisco Technical Assistance Center(TAC)のサポート、ソフトウェア リリース アップデート、高度なサポート分析、および指定されたサービス管理が提供されます。これは、Cisco DNA ソフトウェア サブスクリプション スタック(Cisco DNA Essentials、Advantage、および Premier)に対してのみ有効です。
注: 永久ネットワークスタックを含む完全なハードウェアサポートの場合、お客様は、24 時間 365 日対応の Cisco Technical Assistance Center(TAC)サポート、プロアクティブなセキュリティと製品アラート、および製品ライフサイクル管理を利用するために、Smart Net Total Care が必要です。ハードウェアサポートの追加オプションは、マルチベンダー シスコ ソリューション環境向け Solution Support です
ライセンスの消費方法はパッケージごとにわかりやすく設定されています。永久ライセンスは有効期限がなく永続的ですが、サブスクリプション ライセンスは 3、5 または 7 年間の期間を指定して購入する必要があります(したがって「期間ベースのライセンス」とも呼ばれます)。表 12 に、購入する必要のある、永久ライセンスとサブスクリプション ライセンスの組み合わせを示します。
サポートされるライセンスの組み合わせ
|
Cisco DNA Premier |
||
非対応 |
|||
対応 |
非対応* |
Cisco DNA Premier サブスクリプション
Cisco DNA Premier サブスクリプションでは、アクセス、WAN、データセンタードメインのソフトウェアを柔軟な方法で購入できます。また、ネットワークおよびインフラストラクチャ ソフトウェア製品の各ライフサイクルステージでの、購入、管理、アップグレードが簡単になります。Cisco DNA Premier サブスクリプションにより、以下が可能になります。
● お客様のソフトウェア支出を長期的にスムーズに分散できる、柔軟なライセンスモデルを利用できる
● ソフトウェアサービス対応のライセンスポータビリティによって、ソフトウェア購入に対する投資を保護できる
● 新しい Cisco DNA Premier Subscription for Switching モデルにより、エントリのコストを削減できる
Cisco Catalyst 9200 シリーズ スイッチ向け Cisco DNA Premier ソフトウェアの発注情報については、https://www.cisco.com/c/en/us/products/collateral/software/one-subscription-switching/nb-06-dna-sw-sub-access-sw-ctp-en.html を参照してください。
Cisco Catalyst 9200 シリーズ スイッチは、Cisco IOS XE 16.9.2 以降のリリースで動作します。このソフトウェアリリースには、「プラットフォーム ソフトウェアの利点」の項に記載されている機能がすべて含まれています。
スマートアカウントによるライセンスの管理:Cisco Smart Software Manager(Cisco SSM)を使用してスマートアカウントを作成すると、デバイスやライセンスパッケージの発注およびソフトウェアライセンスの管理を、一元化された Web サイトから実施できるようになります。Cisco SSM を設定すれば、日単位で電子メールアラートが送信され、アドオンライセンスの更新期限通知を受け取れます。
スイッチを購入するには、アドオンライセンスを発注する必要があります。ライセンスの有効期限が切れた場合、アドオンライセンスを更新して引き続き使用するか、またはアドオンライセンスを非アクティブ化してからスイッチをリロードし、基本ライセンス機能での運用を継続するかのいずれかを選択できます。
また、基本とアドオンのライセンスではいずれも 90 日間の評価期間を利用できます。評価ライセンスは購入する必要がなく一時的にアクティベートされます。リロード後に、有効期限の切れた評価ライセンスを再アクティブ化することはできません。
注: 上記のいずれかのパッケージのみを使用する場合は、Cisco DNA Center を展開する必要はありません。
表 10 に、Network Essentials および Network Advantage パッケージの機能を示します。
表 11 に、Cisco DNA Essentials および Cisco DNA Advantage パッケージの機能を示します。
ネットワークのライセンス
表 10. Network Essentials および Advantage パッケージの機能
Cisco Catalyst アップリンクスイッチの機能 |
Network Essentials |
Network Advantage |
スイッチの基本機能 Layer 2、ルーテッドアクセス(RIP、EIGRP スタブ、OSPF - 1,000 ルート)、PBR、PIM スタブマルチキャスト(1,000 ルート)、PVLAN、VRRP、PBR、CDP、QoS、FHS、802.1X、MACsec-128、CoPP、SXP、IP SLA レスポンダ、SSO |
✓ |
✓ |
高度なスイッチ機能とスケール EIGRP、HSRP、IS-IS、BSR、MSDP、IP SLA、OSPF |
✗
|
✓ |
ネットワークのセグメント化 VRF、VXLAN、LISP、SGT |
✗ |
✓ |
自動化 NETCONF、RESTCONF、YANG、PnP エージェント、PnP |
✓ |
✓ |
テレメトリと可視性 モデル駆動型テレメトリ、サンプル NetFlow、SPAN、RSPAN |
✓ |
✓ |
セキュリティ MACsec-128 |
✓ |
✓ |
Cisco DNA ライセンス
表 11. Cisco DNA Essentials、Advantage、Premier パッケージに対応する機能
機能 |
Cisco DNA Essentials |
Cisco DNA Advantage |
Cisco DNA Premier |
スイッチ機能 |
|||
高度なテレメトリと可視性 |
✓ |
✓ |
✓ |
最適化されたテレメトリと可視性 |
✗ |
✓ |
✓ |
Cisco DNA Center の機能 |
|||
デイゼロのネットワーク設置自動化 |
✓ |
✓ |
✓ |
要素管理 |
✓ |
✓ |
✓ |
要素管理 |
✗ |
✓ |
✓ |
基本的な保証 |
✓ |
✓ |
✓ |
SD-Access |
✗ |
✓ |
✓ |
ネットワーク保証と分析 |
✗ |
✓ |
✓ |
その他の付属ソフトウェア(別途購入可能) |
|||
ISE Base |
✗ |
✗ |
✓ |
ISE Plus |
✗ |
✗ |
✓ |
StealthWatch |
✗ |
✗ |
✓ |
シスコの環境保全ポリシーおよびイニシアチブの詳細については、「CSR と社会的責任」の項を参照してください。
持続可能性に関するトピック |
参照先 |
|
一般 |
製品の素材に関する法律および規制に関する情報 |
|
製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報 |
||
持続可能性に関するお問い合わせ |
||
安全性および準拠 |
||
製品の回収および再利用プログラムに関する情報 |
||
電源 |
IEEE 802.3at PoE+ |
|
PoE+ の可用性 |
||
ファン |
||
電源コネクタ |
||
電源装置の仕様 |
||
消費電力(ATIS) |
||
材料 |
製品パッケージの重量と材料 |
連絡先:environment@cisco.com |
シャーシ寸法、重量、MTBF |
||
プラスチックベゼルの液状塗料の除去 |
『2019 Cisco Corporate Social Responsibility Report』の「Stepping up our work on circularity」(19 ページ) |
寸法、重量、音響、平均故障間隔
表 12 に、Cisco Catalyst 9200 シリーズ スイッチにおけるすべてのモデルの寸法、重量、音響、平均故障間隔を示します。
プラットフォームの物理仕様 |
||||
|
シャーシ寸法 |
シャーシ + FEP + ファン寸法(高さ x 幅 x 奥行) |
||
モデル |
インチ |
cm |
インチ |
cm |
C9200-24T |
1.73 X 17.5 X 13.8 |
4.4 X 44.5 X 35.0 |
1.73 X 17.5 X 15.4 |
4.4 X 44.5 X 39.1 |
C9200-24P |
1.73 X 17.5 X 13.8 |
4.4 X 44.5 X 35.0 |
1.73 X 17.5 X 15.4 |
4.4 X 44.5 X 39.1 |
C9200-24PB |
1.73 X 17.5 X 13.8 |
4.4 X 44.5 X 35.0 |
1.73 X 17.5 X 15.4 |
4.4 X 44.5 X 39.1 |
C9200-24PXG |
1.73 X 17.5 X 13.8 |
4.4 X 44.5 X 35.0 |
1.73 X 17.5 X 15.4 |
4.4 X 44.5 X 39.1 |
C9200-48T |
1.73 X 17.5 X 13.8 |
4.4 X 44.5 X 35.0 |
1.73 X 17.5 X 15.4 |
4.4 X 44.5 X 39.1 |
C9200-48P |
1.73 X 17.5 X 13.8 |
4.4 X 44.5 X 35.0 |
1.73 X 17.5 X 15.4 |
4.4 X 44.5 X 39.1 |
C9200-48PL |
1.73 X 17.5 X 13.8 |
4.4 X 44.5 X 35.0 |
1.73 X 17.5 X 15.4 |
4.4 X 44.5 X 39.1 |
C9200-48PB |
1.73 X 17.5 X 13.8 |
4.4 X 44.5 X 35.0 |
1.73 X 17.5 X 15.4 |
4.4 X 44.5 X 39.1 |
C9200-48PXG |
1.73 X 17.5 X 13.8 |
4.4 X 44.5 X 35.0 |
1.73 X 17.5 X 15.4 |
4.4 X 44.5 X 39.1 |
C9200L-24T-4G |
1.73 X 17.5 X 11.3 |
4.4 X 44.5 X 28.8 |
1.73 X 17.5 X 12.9 |
4.4 X 44.5 X 32.9 |
C9200L-24P-4G |
1.73 X 17.5 X 11.3 |
4.4 X 44.5 X 28.8 |
1.73 X 17.5 X 12.9 |
4.4 X 44.5 X 32.9 |
C9200L-48T-4G |
1.73 X 17.5 X 11.3 |
4.4 X 44.5 X 28.8 |
1.73 X 17.5 X 12.9 |
4.4 X 44.5 X 32.9 |
C9200L-48P-4G |
1.73 X 17.5 X 11.3 |
4.4 X 44.5 X 28.8 |
1.73 X 17.5 X 12.9 |
4.4 X 44.5 X 32.9 |
C9200L-48PL-4G |
1.73 X 17.5 X 11.3 |
4.4 X 44.5 X 28.8 |
1.73 X 17.5 X 12.9 |
4.4 X 44.5 X 32.9 |
C9200L-24T-4X |
1.73 X 17.5 X 11.3 |
4.4 X 44.5 X 28.8 |
1.73 X 17.5 X 12.9 |
4.4 X 44.5 X 32.9 |
C9200L-24P-4X |
1.73 X 17.5 X 11.3 |
4.4 X 44.5 X 28.8 |
1.73 X 17.5 X 12.9 |
4.4 X 44.5 X 32.9 |
C9200L-48T-4X |
1.73 X 17.5 X 11.3 |
4.4 X 44.5 X 28.8 |
1.73 X 17.5 X 12.9 |
4.4 X 44.5 X 32.9 |
C9200L-48P-4X |
1.73 X 17.5 X 11.3 |
4.4 X 44.5 X 28.8 |
1.73 X 17.5 X 12.9 |
4.4 X 44.5 X 32.9 |
C9200L-48PL-4X |
1.73 X 17.5 X 11.3 |
4.4 X 44.5 X 28.8 |
1.73 X 17.5 X 12.9 |
4.4 X 44.5 X 32.9 |
C9200L-24PXG-4X |
1.73 X 17.5 X 13.8 |
4.4 X 44.5 X 35.0 |
1.73 X 17.5 X 15.4 |
4.4 X 44.5 X 39.1 |
C9200L-24PXG-2Y |
1.73 X 17.5 X 13.8 |
4.4 X 44.5 X 35.0 |
1.73 X 17.5 X 15.4 |
4.4 X 44.5 X 39.1 |
C9200L-48PXG-4X |
1.73 X 17.5 X 13.8 |
4.4 X 44.5 X 35.0 |
1.73 X 17.5 X 15.4 |
4.4 X 44.5 X 39.1 |
C9200L-48PXG-2Y |
1.73 X 17.5 X 13.8 |
4.4 X 44.5 X 35.0 |
1.73 X 17.5 X 15.4 |
4.4 X 44.5 X 39.1 |
モデル |
ポンド |
Kg |
C9200-24T |
11.02 |
5.0 |
C9200-24P |
12.12 |
5.5 |
C9200-24PB |
12.12 |
5.0 |
C9200-24PXG |
11.33 |
5.1 |
C9200-48T |
11.02 |
5.0 |
C9200-48P |
12.12 |
5.5 |
C9200-48PL |
12.12 |
5.5 |
C9200-48PB |
12.12 |
5.5 |
C9200 48PXG |
11.98 |
5.45 |
C9200L-24T-4G |
9.59 |
4.35 |
C9200L-24P-4G |
10.38 |
4.71 |
C9200L-48T-4G |
9.97 |
4.53 |
C9200L-48P-4G |
10.58 |
4.80 |
C9200L-48PL-4G |
10.58 |
4.80 |
C9200L-24T-4X |
9.59 |
4.35 |
C9200L-24P-4X |
10.38 |
4.71 |
C9200L-48T-4X |
9.97 |
4.53 |
C9200L-48P-4X |
10.58 |
4.80 |
C9200L-48PL-4X |
10.58 |
4.80 |
C9200L-24PXG-4X |
12 |
5.44 |
C9200L-24PXG-2Y |
12 |
5.44 |
C9200L-48PXG-4X |
12.6 |
5.71 |
C9200L-48PXG-2Y |
12.6 |
5.71 |
平均故障間隔(時間) |
|
C9200-24T |
587,800 |
C9200-24P |
422,310 |
C9200-24PB |
434,220 |
C9200-24PXG |
353,960 |
C9200-48T |
571,440 |
C9200-48P |
375,570 |
C9200-48PL |
375,570 |
C9200-48PB |
384,980 |
C9200 48PXG |
320,440 |
C9200L-24T-4G |
531,030 |
C9200L-24P-4G |
392,210 |
C9200L-48T-4G |
508,700 |
C9200L-48P-4G |
347,760 |
C9200L-48PL-4G |
347,760 |
C9200L-24T-4X |
525,990 |
C9200L-24P-4X |
390,310 |
C9200L-48T-4X |
503,400 |
C9200L-48P-4X |
346,270 |
C9200L-48PL-4X |
346,270 |
C9200L-24PXG-4X |
379,410 |
C9200L-24PXG-2Y |
374,730 |
C9200L-48PXG-4X |
337,360 |
C9200L-48PXG-2Y |
337,260 |
PWR-C5-125WAC |
3,332,120 |
PWR-C5-600WAC |
1,600,060 |
PWR-C5-1KWAC |
1,600,060 |
PWR-C6-125WAC |
3,332,120 |
PWR-C6-600WAC |
1,600,060 |
PWR-C6-1KWAC |
1,600,060 |
環境条件 |
|
音響ノイズ 測定は ISO 7779 に準拠し、表記は ISO 9296 に準拠 周囲温度 25 °C での動作時における周辺でのノイズ |
AC 電源あり(24 の PoE+ ポート搭載):
● LpA
:42dB
(通常)、45dB
(最大)
● LwA
:5.3B
(通常)、5.6B
(最大)
標準:一般的な構成でのノイズ放射 最大:実稼働時の偏差に基づく統計上の最大値 |
コネクタ
表 13 に Cisco Catalyst 9200 シリーズ スイッチでサポートされるコネクタを示します。
コネクタとケーブル |
● 1000BASE-T
ポート:RJ-45
コネクタ、4
ペアカテゴリ 5E UTP
ケーブリング
● 1000BASE-T SFP
ベースポート:RJ-45
コネクタ、4
ペアカテゴリ 5E UTP
ケーブリング
● 100BASE-FX
、1000BASE-SX
、-LX/LH
、-ZX
、-BX10
、高密度波長分割多重(DWDM
)および低密度波長分割多重(CWDM
)SFP
トランシーバ:LC
ファイバコネクタ(シングルモードまたはマルチモードファイバ)
● 10GBASE-SR
、LR
、LRM
(C9200
のみ)、ER
、ZR
、DWDM SFP+
トランシーバ:LC
ファイバコネクタ(シングルモードまたはマルチモードファイバ)
● SFP+
コネクタ
● Cisco StackWise-160/80
スタッキングポート:Cisco StackWise
銅ケーブル配線
●
イーサネット管理ポート:RJ-45
コネクタ、4
ペアカテゴリ 5 UTP
ケーブリング
●
管理コンソールポート:PC
接続用 RJ45-to-DB9
ケーブル、USB-C
アダプタ、USB
アダプタ
|
電源コネクタ |
●
内部電源コネクタ:内部電源装置はオートレンジユニットです。100
~ 240 VAC
の入力電圧をサポートします。AC
電源コネクタを AC
電源コンセントに接続するには、付属の AC
電源コードを使用します。
|
最新のシスコのトランシーバモジュールの互換性情報については、https://www.cisco.com/c/en/us/td/docs/interfaces_modules/transceiver_modules/compatibility/matrix/TMG_CM_Tool_User_Manual.html を参照してください。
管理機能および標準規格のサポート
表 14 に、Cisco Catalyst 9200 シリーズ スイッチがサポートする管理機能と標準規格を示します。
説明 |
仕様 |
|
管理 |
BRIDGE-MIB CISCO-BRIDGE-EXT-MIB CISCO-BULK-FILE-MIB CISCO-CABLE-DIAG-MIB CISCO-CALLHOME-MIB CISCO-CEF-MIB CISCO-CIRCUIT-INTERFACE-MIB CISCO-CONFIG-COPY-MIB CISCO-CONFIG-MAN-MIB CISCO-DEVICE-LOCATION-MIB CISCO-DHCP-SNOOPING-MIB CISCO-EIGRP-MIB CISCO-EMBEDDED-EVENT-MGR-MIB CISCO-ENTITY-FRU-CONTROL-MIB CISCO-ENTITY-SENSOR-MIB CISCO-ENTITY-VENDORTYPE-OID-MIB CISCO-ERR-DISABLE-MIB CISCO-FLASH-MIB CISCO-FLOW-MONITOR-MIB CISCO-FTP-CLIENT-MIB CISCO-HSRP-EXT-MIB CISCO-HSRP-MIB CISCO-IETF-BFD-MIB CISCO-IETF-PPVPN-MPLS-VPN-MIB CISCO-IETF-PW-MPLS-MIB CISCO-IF-EXTENSION-MIB CISCO-IGMP-FILTER-MIB CISCO-IMAGE-LICENSE-MGMT-MIB CISCO-IMAGE-MIB CISCO-IP-CBR-METRICS-MIB CISCO-IP-STAT-MIB CISCO-IP-TAP-MIB CISCO-IP-URPF-MIB CISCO-IPSEC-FLOW-MONITOR-MIB CISCO-IPSEC-MIB CISCO-IPSEC-PROVISIONING-MIB CISCO-IPSLA-AUTOMEASURE-MIB CISCO-IPSLA-ECHO-MIB CISCO-IPSLA-JITTER-MIB CISCO-L2-CONTROL-MIB CISCO-L2L3-INTERFACE-CONFIG-MIB CISCO-LAG-MIB CISCO-LICENSE-MGMT-MIB CISCO-LOCAL-AUTH-USER-MIB CISCO-MAC-NOTIFICATION-MIB CISCO-MDI-METRICS-MIB CISCO-MEDIA-METRICS-MIB CISCO-MEMORY-POOL-MIB CISCO-MPLS-LSR-EXT-STD-MIB CISCO-NBAR-PROTOCOL-DISCOVERY-MIB |
CISCO-NTP-MIB CISCO-PAGP-MIB CISCO-PORT-SECURITY-MIB CISCO-PORT-STORM-CONTROL-MIB CISCO-POWER-ETHERNET-EXT-MIB CISCO-PRIVATE-VLAN-MIB CISCO-PROCESS-MIB CISCO-PRODUCTS-MIB CISCO-RF-MIB CISCO-RTP-METRICS-MIB CISCO-RTTMON-ICMP-MIB CISCO-STACKWISE-MIB CISCO-STP-EXTENSIONS-MIB CISCO-SYSLOG-MIB CISCO-TCP-MIB CISCO-UDLDP-MIB CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB ENTITY-MIB HC-ALARM-MIB HC-RMON-MIB IEEE8023-LAG-MIB IF-MIB IP-FORWARD-MIB IP-MIB LLDP-EXT-MED-MIB LLDP-MIB MAU-MIB MPLS-L3VPN-STD-MIB MPLS-LSR-STD-MIB MPLS-VPN-MIB OLD-CISCO-CHASSIS-MIB OLD-CISCO-CPU-MIB OLD-CISCO-INTERFACES-MIB OLD-CISCO-IP-MIB OLD-CISCO-MEMORY-MIB OLD-CISCO-SYS-MIB OLD-CISCO-TCP-MIB OLD-CISCO-TS-MIB POWER-ETHERNET-MIB RFC1213-MIB RMON-MIB RMON2-MIB SMON-MIB SNMPv2-MIB SONET-MIB TCP-MIB UDP-MIB |
標準 |
EEE 802.1s IEEE 802.1w IEEE 802.1x IEEE 802.1x-Rev IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3x(10BASE-T、100BASE-TX、1000BASE-T ポートで全二重方式) IEEE 802.1D スパニングツリープロトコル IEEE 802.1p:CoS による優先順位付け IEEE 802.1q VLAN IEEE 802.3 10BASE-T 仕様 IEEE 802.3u 100BASE-TX 仕様 IEEE 802.3ab 1000BASE-T 仕様 IEEE 802.3z 1000BASE-X 仕様 MACsec Key Agreement(MKA)による IEEE 802.1AE - 128 ビットの AES MACsec ネットワーク間デバイス暗号化 IEEE 802.3bz(mGig PKG SKU のみ) IEEE 802.3an(10GBase-T)(mGig PKG SKU のみ) |
RMON I および II 標準 SNMPv1、v2c、および v3 |
電源装置の仕様
表 15 に、Cisco Catalyst 9200 シリーズ スイッチの電源の仕様を種類別に示します。
説明 |
仕様 |
|||||
|
PWR-C5-125WAC |
PWR-C6-125WAC |
PWR-C5-600WAC |
PWR-C6-600WAC |
PWR-C5-1KWAC |
PWR-C6-1KWAC |
電源装置の定格最大値 |
125 W |
125 W |
600 W |
600 W |
1000 W |
1000 W |
総出力 BTU |
426.5 BTU/時、125 W |
426.5 BTU/時、125 W |
2047.3 BTU/時、600 W |
2047.3 BTU/時、600 W |
3412 BTU/時、1000 W |
3412 BTU/時、1000 W |
入力電圧範囲 |
100 ~ 240 VAC、 50 ~ 60 Hz |
100 ~ 240 VAC、 50 ~ 60 Hz |
100 ~ 240 VAC、 50 ~ 60 Hz |
100 ~ 240 VAC、 50 ~ 60 Hz |
100 ~ 240 VAC、 50 ~ 60 Hz |
100 ~ 240 VAC、 50 ~ 60 Hz |
入力電流 |
1.6 ~ 0.7 A |
1.6 ~ 0.7 A |
7 ~ 2.8 A |
7 ~ 2.8 A |
12 ~ 6 A |
12 ~ 6 A |
出力定格 |
10.5 A で 12 V |
10.5 A で 12 V |
11.1 A で 54 V |
11.1 A で 54 V |
16.5 A で 54 V |
16.5 A で 54 V |
出力保持時間 |
100 VAC で最小 20 ms |
100 VAC で最小 20 ms |
100 VAC で最小 20 ms |
100 VAC で最小 20 ms |
100 VAC で最小 20 ms |
100 VAC で最小 20 ms |
電源入力レセプタクル |
IEC 320-C14 (IEC60320-C14) |
IEC 320-C14 (IEC60320-C14) |
IEC 320-C16 (IEC60320-C16) |
IEC 320-C16 (IEC60320-C16) |
IEC 320-C16 (IEC60320-C16) |
IEC 320-C16 (IEC60320-C16) |
電源コード定格 |
10 A |
10 A |
15 A |
15 A |
15 A |
15 A |
物理仕様 |
(高さ X 幅 X 奥行):4.01 X 10.16 X 19.3 cm(1.58 X 4.0 X 7.6 インチ) 重量:0.68 kg(1.5 ポンド) |
(高さ X 幅 X 奥行):4.01 X 10.16 X 19.3 cm(1.58 X 4.0 X 7.6 インチ) 重量:0.68 kg(1.5 ポンド) |
(高さ X 幅 X 奥行):4.01 X 10.16 X 19.3 cm(1.58 X 4.0 X 7.6 インチ) 重量:0.77 kg(1.7 ポンド) |
(高さ X 幅 X 奥行):4.01 X 10.16 X 19.3 cm(1.58 X 4.0 X 7.6 インチ) 重量:0.77 kg(1.7 ポンド) |
(高さ X 幅 X 奥行):4.01 X 10.16 X 19.3 cm(1.58 X 4.0 X 7.6 インチ) 重量:0.9 kg(2 ポンド) |
(高さ X 幅 X 奥行):4.01 X 10.16 X 19.3 cm(1.58 X 4.0 X 7.6 インチ) 重量:0.9 kg(2 ポンド) |
サポートされる製品ファミリ |
C9200、C9200L |
C9200 |
C9200、C9200L |
C9200 |
C9200、C9200L |
C9200 |
動作温度 |
通常の動作温度* および高度:
● -5
~ +45 °C
、最大 1,500 m
(5,000
フィート)
● -5
~ +40 °C
、最大 3,000 m
(10,000
フィート)
* コールドスタートの最低周囲温度は 0 °C(32 °F) 短期間* の例外的な状況:
● -5
~ +50 °C
、最大 1,500 m
(5,000
フィート)
● -5
~ +45 °C
、最大 3,000 m
(10,000
フィート)
● -5
~ +45 °C
、海抜 0 m
、単一ファンに障害発生時
* 1 年間の稼働時間が連続 96 時間または合計 360 時間以内、または発生回数が 15 回以内 |
|||||
保管温度 |
-40 ~ 70 °C(-40 ~ 158 °F) |
|||||
動作時の相対湿度(非動作時に結露しないこと) |
5 ~ 90%(結露しないこと) |
|||||
高度 |
3,000 m(10,000 フィート)(最大 45 °C) |
|||||
EMC 準拠 |
FCC Part 15(CFR 47)クラス A ICES-003 クラス A EN 55032 クラス A CISPR 32 クラス A AS/NZS 3548 クラス A BSMI クラス A VCCI クラス A CISPR 35 EN 55035、EN300 386*、EN 61000-3-2、EN 61000-3-3 |
|||||
安全性準拠 |
UL 60950-1、CAN/CSA-C22.2 No. 60950-1、EN 60950-1、IEC 60950-1、CCC、CE マーキング |
|||||
LED インジケータ |
「AC OK」:電源への入力電力は正常です。 「PS OK」:電源からの出力電力は正常です。 |
スタンドアロンの 9200 シリーズ スイッチの消費電力
表 16 に、スタンドアロンの Cisco Catalyst 9200 シリーズ スイッチの消費電力を示します。これは、入力電圧 115VAC @ 60 Hz、PoE 負荷なしで、Internet Mix(IMIX)ディストリビューション ストリーム トラフィックを使用した、米国電気通信産業ソリューション連合(ATIS)のテストに基づいています。次の数値は、各テストシナリオで可能な最大消費電力です。
表 16. スタンドアロンの Catalyst 9200 シリーズ スイッチの消費電力
実測電力(W) |
|||||||||||||||||||
ハーフポートトラフィック |
フルポートトラフィック |
加重平均 |
リンク |
PoE テスト(トラフィックなし) |
|||||||||||||||
SKU |
FEP |
アップリンク |
入力 |
0.01%/EEE |
10% |
30% |
50% |
100% |
0.01%/EEE |
10% |
30% |
50% |
100% |
25% |
50% |
90% |
100% |
||
C9200-24T |
125 W(C5/C6) |
C9200-NM-4X1G |
115 VAC |
33.09 |
36.08 |
36.15 |
36.20 |
36.34 |
35.51 |
41.78 |
41.89 |
42.00 |
42.27 |
41.20 |
30.65 |
||||
230 VAC |
33.15 |
35.95 |
36.00 |
36.06 |
36.19 |
35.36 |
41.50 |
41.62 |
41.74 |
42.01 |
40.94 |
30.53 |
|||||||
C9200-24T |
125 W |
C9200-NM-4X10G |
115 VAC |
33.62 |
36.99 |
37.29 |
37.58 |
38.26 |
35.41 |
42.00 |
42.55 |
43.11 |
44.49 |
41.588 |
32.20 |
||||
230 VAC |
33.70 |
36.85 |
37.13 |
37.41 |
38.10 |
35.40 |
41.75 |
42.30 |
42.85 |
44.22 |
41.364 |
31.90 |
|||||||
C9200-24P |
600 W(C5/C6) |
C9200-NM-4X1G |
115 VAC |
43.57 |
47.37 |
47.42 |
47.47 |
47.68 |
46.82 |
53.79 |
53.91 |
54.02 |
54.30 |
53.14 |
40.75 |
150.71 |
251.67 |
416.85 |
457.98 |
230 VAC |
43.38 |
46.92 |
46.95 |
47.03 |
47.18 |
46.35 |
53.23 |
53.34 |
53.45 |
53.76 |
52.59 |
40.43 |
148.14 |
247.03 |
406.62 |
446.27 |
|||
C9200-24P |
600 W(C5/C6) |
C9200-NM-4X10G |
115 VAC |
44.62 |
48.49 |
48.79 |
49.11 |
49.88 |
47.02 |
54.18 |
54.77 |
55.34 |
56.77 |
53.72 |
42.55 |
144.60 |
245.42 |
410.22 |
451.45 |
230 VAC |
44.32 |
48.06 |
48.37 |
48.66 |
49.40 |
46.41 |
53.38 |
53.99 |
54.51 |
55.96 |
52.94 |
42.26 |
142.29 |
241.14 |
400.76 |
440.37 |
|||
C9200-24PXG |
600 W(C6) |
C9200-NM-4X10G |
115 VAC |
84.30 |
90.90 |
91.00 |
92.30 |
94.20 |
95.00 |
110.60 |
111.60 |
112.60 |
115.20 |
109.5 |
72.8 |
296.8 |
506.3 |
858.3 |
941.5 |
230 VAC |
84.10 |
90.50 |
91.10 |
91.60 |
92.90 |
94.30 |
108.80 |
109.90 |
111.00 |
113.60 |
107.83 |
72.24 |
287.8 |
492.4 |
826.7 |
909.1 |
|||
C9200-24PXG |
600 W(C6) |
C9200-NM-2X25G |
115 VAC |
83.41 |
87.59 |
88.56 |
89.19 |
90.85 |
93.96 |
101.38 |
103.32 |
104.89 |
107.22 |
101.22 |
72.52 |
187.94 |
290.47 |
452.61 |
494.88 |
230 VAC |
81.90 |
86.97 |
87.68 |
88.38 |
90.03 |
92.21 |
99.79 |
101.14 |
102.45 |
105.65 |
99.62 |
71.74 |
185.45 |
283.86 |
441.83 |
480.86 |
|||
C9200-24PXG |
600 W(C6) |
C9200-NM-2X40G |
115 VAC |
82.34 |
86.78 |
87.91 |
88.90 |
91.64 |
92.97 |
100.93 |
103.00 |
104.89 |
108.81 |
100.92 |
71.72 |
188.86 |
289.2 |
448.52 |
496.28 |
230 VAC |
80.05 |
84.53 |
85.64 |
86.69 |
89.29 |
90.26 |
99.20 |
101.41 |
103.56 |
108.70 |
99.26 |
71.72 |
185.29 |
282.86 |
441.33 |
480.95 |
|||
C9200-48T |
125 W(C5/C6) |
C9200-NM-4X1G |
115 VAC |
36.57 |
45.09 |
45.45 |
45.63 |
45.70 |
36.98 |
53.95 |
55.36 |
53.91 |
55.87 |
52.445 |
36.98 |
|
|
|
|
230 VAC |
36.99 |
45.58 |
45.65 |
45.71 |
45.86 |
36.48 |
54.51 |
54.64 |
54.7 |
55.04 |
52.76 |
36.48 |
|
|
|
|
|||
C9200-48T |
125 W(C5/C6) |
C9200-NM-4X10G |
115 VAC |
38.84 |
47.07 |
48.67 |
48.71 |
50.41 |
39.20 |
56.33 |
58.36 |
58.75 |
61.80 |
55.164 |
38.38 |
|
|
|
|
230 VAC |
39.1 |
47.11 |
47.91 |
48.37 |
49.65 |
39.46 |
56.32 |
57.25 |
58.19 |
60.72 |
55.074 |
38.67 |
|
|
|
|
|||
C9200-48P |
1000 W(C5/C6) |
C9200-NM-4X1G |
115 VAC |
56.07 |
60.25 |
60.31 |
60.36 |
60.55 |
56.45 |
69.33 |
69.46 |
69.56 |
69.87 |
68.10 |
50.42 |
262.61 |
467.50 |
812.39 |
899.99 |
230 VAC |
55.66 |
59.98 |
60.05 |
60.05 |
60.27 |
56.09 |
69.07 |
69.20 |
69.30 |
69.58 |
67.83 |
50.04 |
258.08 |
457.61 |
785.35 |
867.75 |
|||
C9200-48P |
1000 W(C5/C6) |
C9200-NM-4X10G |
115 VAC |
54.27 |
61.71 |
62.20 |
62.68 |
63.88 |
56.114 |
70.93 |
70.95 |
71.92 |
74.39 |
69.79 |
52.26 |
262.38 |
467.41 |
812.23 |
899.40 |
230 VAC |
53.89 |
61.09 |
61.60 |
62.07 |
63.24 |
55.79 |
69.52 |
70.47 |
71.43 |
73.89 |
68.58 |
51.34 |
257.97 |
457.30 |
785.03 |
867.35 |
|||
C9200-48PL |
600 W(C6) |
C9200-NM-4X1G |
115 VAC |
43.57 |
47.37 |
47.42 |
47.47 |
47.68 |
46.82 |
53.79 |
53.91 |
54.02 |
54.30 |
53.14 |
40.75 |
150.71 |
251.67 |
416.85 |
457.98 |
230 VAC |
43.38 |
46.92 |
46.95 |
47.03 |
47.18 |
46.35 |
53.23 |
53.34 |
53.45 |
53.76 |
52.59 |
40.43 |
148.14 |
247.03 |
406.62 |
446.27 |
|||
C9200-48PL |
600 W(C6) |
C9200-NM-4X10G |
115 VAC |
44.62 |
48.49 |
48.79 |
49.11 |
49.88 |
47.02 |
54.18 |
54.77 |
55.34 |
56.77 |
53.72 |
42.55 |
144.60 |
245.42 |
410.22 |
451.45 |
230 VAC |
44.32 |
48.06 |
48.37 |
48.66 |
49.40 |
46.41 |
53.38 |
53.99 |
54.51 |
55.96 |
52.94 |
42.26 |
142.29 |
241.14 |
400.76 |
440.37 |
|||
C9200 48PXG |
1000 W(C6) |
C9200-NM-4X10G |
115 VAC |
84.26 |
90.86 |
91.02 |
92.26 |
94.18 |
95.01 |
110.55 |
111.62 |
112.62 |
115.2 |
109.46 |
72.3 |
296.81 |
506.33 |
858.27 |
941.49 |
230 VAC |
84.14 |
90.52 |
91.05 |
91.57 |
92.85 |
94.25 |
108.84 |
109.94 |
111 |
113.6 |
107.86 |
73.2 |
287.79 |
492.42 |
826.74 |
909.07 |
|||
C9200 48PXG |
1000 W(C6) |
C9200-NM-2X25G |
115 VAC |
87.84 |
95.23 |
95.98 |
96.69 |
98.34 |
99.25 |
113.66 |
115.37 |
116.7 |
120.91 |
112.94 |
77.57 |
300.71 |
513.82 |
872.63 |
957.36 |
230 VAC |
87.12 |
94.14 |
94.79 |
95.42 |
96.99 |
97.59 |
111.99 |
113.52 |
114.86 |
117.82 |
111.13 |
76.53 |
290.61 |
492.91 |
826.5 |
910.08 |
|||
C9200 48PXG |
1000 W(C6) |
C9200-NM-2X40G |
115 VAC |
88.01 |
94.35 |
95.5 |
96.48 |
99.36 |
98.72 |
113.2 |
115.13 |
117.08 |
121.84 |
112.61 |
76.84 |
296.86 |
503.87 |
861.87 |
957.4 |
230 VAC |
87.02 |
93.09 |
94.15 |
95.16 |
97.79 |
97.28 |
111.43 |
113.57 |
115.66 |
120.67 |
110.94 |
75.84 |
291.54 |
491.67 |
824.85 |
909.78 |
|||
C9200L-24T-4G |
125 W(C5) |
固定 |
115 VAC |
30.03 |
32.15 |
32.17 |
32.2 |
32.33 |
32.03 |
35.90 |
35.98 |
36.06 |
36.23 |
35.546 |
27.39 |
|
|
|
|
230 VAC |
29.81 |
32.26 |
32.23 |
32.22 |
32.35 |
31.86 |
35.86 |
35.94 |
36.03 |
36.28 |
35.502 |
27.50 |
|
|
|
|
|||
C9200L-24P-4G |
600 W(C5) |
固定 |
115 VAC |
39.28 |
43.98 |
44.04 |
44.08 |
44.22 |
38.95 |
48.47 |
48.6 |
48.74 |
49.00 |
47.571 |
39.59 |
153.06 |
256.56 |
423.44 |
466.34 |
230 VAC |
38.88 |
43.6 |
43.66 |
43.69 |
43.83 |
38.57 |
48.09 |
48.22 |
48.35 |
48.62 |
47.191 |
39.20 |
150.51 |
252.10 |
413.89 |
455.15 |
|||
C9200L-24T-4X |
125 W(C5) |
固定 |
115 VAC |
30.99 |
31.98 |
32.21 |
32.43 |
33.04 |
33.29 |
36.62 |
37.02 |
37.47 |
38.6 |
36.485 |
27.82 |
|
|
|
|
230 VAC |
30.98 |
32.02 |
32.24 |
32.46 |
33.02 |
33.24 |
36.59 |
36.96 |
37.41 |
38.52 |
36.448 |
27.90 |
|
|
|
|
|||
C9200L-24P-4X |
600 W(C5) |
固定 |
115 VAC |
42.83 |
44.15 |
44.62 |
44.72 |
45.39 |
45.45 |
51.08 |
51.52 |
52.2 |
53.49 |
50.758 |
40.17 |
144.82 |
241.99 |
401.32 |
445.35 |
230 VAC |
42.36 |
44.19 |
44.47 |
44.61 |
45.28 |
44.6 |
49.33 |
49.91 |
50.36 |
51.51 |
49.075 |
39.48 |
142.32 |
237.52 |
392.77 |
434.06 |
|||
C9200L-48T-4G |
125 W(C5) |
固定 |
115 VAC |
33.85 |
40.11 |
40.20 |
40.24 |
40.34 |
32.74 |
46.65 |
46.88 |
46.96 |
47.33 |
45.327 |
33.85 |
|
|
|
|
230 VAC |
33.62 |
40.5 |
40.57 |
40.63 |
40.74 |
33.06 |
46.8 |
46.91 |
47.05 |
47.49 |
45.495 |
34.16 |
|
|
|
|
|||
C9200L-48P-4G |
1000 W(C5) |
固定 |
115 VAC |
45.07 |
52.15 |
52.22 |
52.28 |
52.44 |
44.6 |
58.59 |
58.7 |
58.81 |
59.1 |
57.242 |
45.82 |
270.96 |
484.59 |
842.07 |
933.03 |
230 VAC |
44.55 |
51.5 |
51.55 |
51.6 |
51.77 |
44.08 |
57.82 |
57.91 |
58.04 |
58.29 |
56.493 |
45.17 |
266.35 |
474.24 |
814.85 |
899.58 |
|||
C9200L-48PL-4G |
600 W(C5) |
固定 |
115 VAC |
39.28 |
43.98 |
44.04 |
44.08 |
44.22 |
38.95 |
48.47 |
48.6 |
48.74 |
49.00 |
47.571 |
39.59 |
153.06 |
256.56 |
423.44 |
466.34 |
230 VAC |
38.88 |
43.6 |
43.66 |
43.69 |
43.83 |
38.57 |
48.09 |
48.22 |
48.35 |
48.62 |
47.191 |
39.20 |
150.51 |
252.10 |
413.89 |
455.15 |
|||
C9200L-48T-4X |
125 W(C5) |
固定 |
115 VAC |
35.52 |
42.36 |
42.9 |
43.35 |
43.69 |
35.06 |
49.27 |
50.24 |
51.19 |
53.60 |
48.282 |
36.08 |
|
|
|
|
230 VAC |
35.84 |
42.60 |
43.09 |
43.58 |
44.81 |
35.27 |
49.41 |
50.36 |
51.33 |
53.67 |
48.422 |
36.38 |
|
|
|
|
|||
C9200L-48P-4X |
1000 W(C5) |
固定 |
115 VAC |
53.12 |
56.89 |
57.34 |
57.80 |
57.81 |
55.22 |
63.92 |
64.86 |
65.84 |
68.36 |
63.494 |
50.31 |
262.59 |
463.36 |
789.46 |
872.6 |
230 VAC |
52.63 |
56.37 |
56.82 |
57.3 |
58.47 |
54.71 |
63.41 |
64.32 |
65.27 |
67.64 |
62.963 |
50.02 |
258.64 |
453.81 |
766.04 |
843.89 |
|||
C9200L-48PL-4X |
600 W(C5) |
固定 |
115 VAC |
42.83 |
44.15 |
44.62 |
44.72 |
45.39 |
45.45 |
51.08 |
51.52 |
52.2 |
53.49 |
50.758 |
40.17 |
144.82 |
241.99 |
401.32 |
445.35 |
230 VAC |
42.36 |
44.19 |
44.47 |
44.61 |
45.28 |
44.6 |
49.33 |
49.91 |
50.36 |
51.51 |
49.075 |
39.48 |
142.32 |
237.52 |
392.77 |
434.06 |
|||
C9200L-48PXG-4X |
1000 W(C5) |
固定 |
115 VAC |
82.60 |
87.80 |
88.28 |
88.76 |
89.95 |
92.56 |
103.53 |
104.55 |
105.57 |
108.19 |
102.90 |
72.14 |
291.62 |
496.85 |
842.43 |
930.11 |
230 VAC |
81.77 |
86.62 |
87.11 |
87.60 |
88.82 |
91.87 |
102.05 |
103.02 |
103.98 |
106.40 |
101.47 |
72.50 |
286.71 |
486.25 |
814.71 |
898.24 |
|||
C9200L-24PXG-4X |
600 W(C5) |
固定 |
115 VAC |
70.94 |
73.88 |
74.37 |
74.84 |
76.02 |
77.37 |
84.12 |
85.06 |
86.00 |
88.32 |
83.86 |
64.54 |
173.05 |
271.04 |
431.68 |
472.39 |
230 VAC |
70.10 |
73.04 |
73.62 |
74.07 |
75.15 |
76.74 |
82.96 |
83.86 |
84.78 |
87.09 |
82.75 |
64.04 |
170.02 |
265.51 |
420.96 |
459.88 |
|||
C9200L-48PXG-2Y |
1000 W(C5) |
固定 |
115 VAC |
81.81 |
85.14 |
85.81 |
86.49 |
88.08 |
89.40 |
96.32 |
97.51 |
98.71 |
101.76 |
96.17 |
71.45 |
294.56 |
500.25 |
846.33 |
934.08 |
230 VAC |
79.59 |
82.94 |
83.64 |
84.28 |
85.81 |
88.20 |
95.17 |
96.36 |
97.52 |
100.40 |
95.00 |
70.28 |
283.88 |
483.54 |
812.20 |
894.11 |
|||
C9200L-24PXG-2Y |
600 W(C5) |
固定 |
115 VAC |
70.54 |
73.04 |
73.78 |
74.46 |
76.10 |
76.25 |
83.50 |
84.78 |
86.09 |
89.26 |
83.35 |
65.58 |
178.82 |
280.13 |
446.82 |
489.62 |
230 VAC |
68.89 |
72.02 |
72.66 |
73.35 |
74.93 |
75.32 |
82.00 |
83.34 |
84.64 |
87.87 |
81.92 |
65.01 |
175.55 |
274.59 |
434.38 |
475.39 |
安全性および準拠
表 17 に、Cisco Catalyst 9200 シリーズ スイッチの安全性および準拠に関する情報を示します。
説明 |
仕様 |
安全性に関する認定規格 |
● IEC 60950-1
● UL 60950-1
● CAN/CSA C22.2 No. 60950-1
● EN 60950-1
● AS/NZS 60950.1
●
クラス I
機器
|
電磁適合性に関する認定規格 |
● 47 CFR
パート 15
● CISPR 32
クラス A
● CNS 13438
● EN 300 386
*
● EN 55032
クラス A
● EN61000-3-2
● EN61000-3-3
● ICES-003
クラス A
● KN 32
● TCVN 7189
クラス A
● V-3
クラス A
● CISPR 35
● EN 300 386
*
● EN 55035
● KN 35
● TCVN 7317
|
環境 |
有害物質規制(ROHS)5 |
シスコの制限付きライフタイム ハードウェア保証(拡張版)
Cisco Catalyst 9200 シリーズ スイッチには、シスコの拡張版の制限付きライフタイム保証(E-LLW)が付属します。この保証は、対応可能な場合に翌営業日の交換ハードウェア発送に応じ、90 日間の Cisco Technical Assistance Center(TAC)によるサポート(1 日 8 時間、週 5 日間)を提供します。
シスコのソフトウェアに適用される保証を含む正式な保証条件は、ご購入のシスコ製品に付属する情報パケットに記載されています。製品の使用前に、個々の製品に付属する保証条件をよくお読みください。
シスコは購入代金を払い戻すことにより一切の保証責任とさせて頂く権利を留保します。
保証条件の詳細については、https://www.cisco.com/jp/go/warranty を参照してください。表 18 に、E-LLW に関する情報を示します。
|
Cisco E-LLW |
対象のデバイス |
Cisco Catalyst 9200 シリーズ スイッチに適用されます。 |
保証期間 |
シスコまたはシスコの販売代理店から製品を購入されたお客様が製品を継続的に所有している限り適用されます。 |
サポート終了ポリシー |
製品の製造が終了した場合、シスコの保証サポートは終了の発表から 5 年間に限定されます。 |
ハードウェアの交換 |
シスコまたはその代理店では、可能な場合は、翌営業日に交換部品を出荷するよう商業上合理的な努力をします。それが不可能な場合は、返品許可(RMA)リクエストの受領から 10 日営業日以内に交換部品を出荷するよう、商業上合理的な努力をします。実際の配送期間は、お客様がお住まいの地域によって異なります。 |
発効日 |
ハードウェアの保証はお客様への出荷日から発効します(シスコ リセラーから再販される製品については、シスコからの最初の出荷後 90 日以内)。 |
TAC サポート |
シスコでは、お客様が購入された Cisco Catalyst 9200 シリーズ製品の出荷日から最大 90 日間、1 日 8 時間、週 5 日間の範囲で、基本設定、診断、およびデバイスレベルの問題のトラブルシューティングを提供します。このサポートには、対象デバイスの範囲を超えるソリューションやネットワークレベルのサポートは含まれません。 |
Cisco.com へのアクセス |
Cisco.com へのゲスト アクセスのみが認められます。 |
シスコの次世代 Cisco Catalyst スイッチ向けサービス
優れたインフラストラクチャを、低リスクで迅速に実現します。Cisco Catalyst 9000 スイッチサービスでは、エキスパートによるガイダンスを提供して、Cisco Catalyst 9000 スイッチの適切な展開、管理、サポートを支援します。シスコは、ネットワーキングに関する比類ない専門知識、ベストプラクティス、革新的なツールを提供することで、新しいハードウェア、ソフトウェア、プロトコルのネットワークへの導入に伴う、アップグレード、更新、および移行に要する全体的なコストの削減を支援します。シスコのエキスパートが、導入から、最適化、技術サービス、マネージドサービスまでライフサイクル全体のサービスを提供することにより、中断を最小限に抑えて高い運用効率を実現し、Cisco DNA 対応インフラストラクチャから最大の価値を引き出せるよう支援します。
シスコのエンタープライズ ネットワーク向けサービスの詳細を見る
Cisco Catalyst 9200 シリーズ スイッチのソフトウェアポリシー
ネットワーク スタック コンポーネントに関するソフトウェアポリシー
Network Essentials Stack と Network Advantage Stack のソフトウェア機能セットでは、ソフトウェアのコンプライアンスの維持を目的としたメンテナンス更新やバグ修正が提供されます。これには公開仕様、リリースノート、業界標準への適合性が含まれます。これは、シスコまたはシスコの販売代理店から製品を購入されたエンドユーザーが製品を継続的に所有または使用している期間、または製品の販売終了日から 1 年以内のどちらか短い方の期間提供されます。
Cisco DNA 期間コンポーネントに関するシスコ組み込みサポート
Cisco Embedded Support は、シスコのアプリケーション ソフトウェア製品を対象とするサービスです。このサービスでは、ご使用のビジネスアプリケーションが期待どおりに動作するようにして、貴社の投資を保護します。Cisco DNA Essentials および Cisco DNA Advantage タームコンポーネント向け Cisco Embedded Support が含まれています。Cisco Embedded Support では、TAC サポート、主要なソフトウェアアップデート、メンテナンス、およびマイナー ソフトウェア リリースにアクセスできます。また、生産性向上のため、随時 Cisco Embedded Support のサイトにアクセスすることができます。
発注情報
表 19 に、Cisco Catalyst 9200 シリーズ スイッチの発注情報を示します。シスコ製品の購入方法については、シスコ発注ホームページ https://www.cisco.com/c/ja_jp/buy.html を参照してください。
スイッチ |
|
製品番号 |
製品の説明 |
C9200-24T-A |
Catalyst 9200 24 ポートデータスイッチ、Network Advantage |
C9200-24T-E |
Catalyst 9200 24 ポートデータスイッチ、Network Essentials |
C9200-24P-A |
Catalyst 9200 24 ポート PoE+ スイッチ、Network Advantage |
C9200-24P-E |
Catalyst 9200 24 ポート PoE+ スイッチNetwork Essentials |
C9200-24PB-A |
Catalyst 9200 24 ポート PoE+、拡張 VRF、Network Advantage |
C9200-24PXG-E |
Catalyst 9200 24 ポート 8XmGig、16 X1 G、PoE+、Network Essentials |
C9200-24PXG-A |
Catalyst 9200 24 ポート 8xmGig、16 X 1G、PoE+、Network Advantage |
C9200-48T-A |
Catalyst 9200 48 ポートデータスイッチ、Network Advantage |
C9200-48T-E |
Catalyst 9200 48 ポートデータスイッチ、Network Essentials |
C9200-48P-A |
Catalyst 9200 48 ポート PoE+ スイッチ、Network Advantage |
C9200-48P-E |
Catalyst 9200 48 ポート PoE+ スイッチ、Network Essentials |
C9200-48PL-A |
Catalyst 9200 48 ポート部分 PoE+ スイッチ、Network Advantage |
C9200-48PL-E |
Catalyst 9200 48 ポート部分 PoE+ スイッチ、Network Essentials |
C9200-48PB-A |
Catalyst 9200 48 ポート PoE+、拡張 VRF、Network Advantage |
C9200-48PXG-E |
Catalyst 9200 48 ポート 8xmGig、40 X 1G、PoE+、Network Essentials |
C9200-48PXG-A |
Catalyst 9200 48 ポート 8XmGig、40 X 1G、PoE+、Network Advantage |
C9200L-24T-4G-A |
Catalyst 9200L 24 ポートデータ 4 X 1G アップリンクスイッチ、Network Advantage |
C9200L-24T-4G-E |
Catalyst 9200L 24 ポートデータ 4 X 1G アップリンクスイッチ、Network Essentials |
C9200L-24P-4G-A |
Catalyst 9200L 24 ポート PoE+ 4 X 1G アップリンクスイッチ、Network Advantage |
C9200L-24P-4G-E |
Catalyst 9200L 24 ポート PoE+ 4 X 1G アップリンクスイッチ、Network Essentials |
C9200L-48T-4G-A |
Catalyst 9200L 48 ポートデータ 4 X 1G アップリンクスイッチ、Network Advantage |
C9200L-48T-4G-E |
Catalyst 9200L 48 ポートデータ 4 X 1G アップリンクスイッチ、Network Essentials |
C9200L-48P-4G-A |
Catalyst 9200L 48 ポート PoE+ 4 X 1G アップリンクスイッチ、Network Advantage |
C9200L-48P-4G-E |
Catalyst 9200L 48 ポート PoE+ 4 X 1G アップリンクスイッチ、Network Essentials |
C9200L-48PL-4G-A |
Catalyst 9200L 48 ポート部分 PoE+ 4 X 1G アップリンクスイッチ、Network Advantage |
C9200L-48PL-4G-E |
Catalyst 9200L 48 ポート部分 PoE+ 4 X 1G アップリンクスイッチ、Network Essentials |
C9200L-24T-4X-A |
Catalyst 9200L 24 ポートデータ 4 X 10G アップリンクスイッチ、Network Advantage |
C9200L-24T-4X-E |
Catalyst 9200L 24 ポートデータ 4 X 10G アップリンクスイッチ、Network Essentials |
C9200L-24P-4X-A |
Catalyst 9200L 24 ポート PoE+ 4 X 10G アップリンクスイッチ、Network Advantage |
C9200L-24P-4X-E |
Catalyst 9200L 24 ポート PoE+ 4 X 10G アップリンクスイッチ、Network Essentials |
C9200L-48T-4X-A |
Catalyst 9200L 48 ポートデータ 4 X 10G アップリンクスイッチ、Network Advantage |
C9200L-48T-4X-E |
Catalyst 9200L 48 ポートデータ 4 X 10G アップリンクスイッチ、Network Essentials |
C9200L-48P-4X-A |
Catalyst 9200L 48 ポート PoE+ 4 X 10G アップリンクスイッチ、Network Advantage |
C9200L-48P-4X-E |
Catalyst 9200L 48 ポート PoE+ 4 X 10G アップリンクスイッチ、Network Essentials |
C9200L-48PL-4X-A |
Catalyst 9200L 48 ポート部分 PoE+ 4 X 10G アップリンクスイッチ、Network Advantage |
C9200L-48PL-4X-E |
Catalyst 9200L 48 ポート部分 PoE+ 4 X 10G アップリンクスイッチ、Network Essentials |
C9200L-24PXG-4X-E |
Catalyst 9200L 24 ポート 8XmGig、16 X 1G、4 X 10G、PoE+、Network Essentials |
C9200L-24PXG-4X-A |
Catalyst 9200L 24 ポート 8XmGig、16 X 1G、4 X 10G、PoE+、Network Advantage |
C9200L-48PXG-4X-E |
Catalyst 9200L 48 ポート 12XmGig、36 X 1G、4 X 10G PoE+、Network Essentials |
C9200L-48PXG-4X-A |
Catalyst 9200L 48 ポート 12XmGig、36 X 1G、4 X 10G PoE+、Network Advantage |
C9200L-24PXG-2Y-E |
Catalyst 9200L 24 ポート 8XmGig、16 X 1G、2 X 25G、PoE+、Network Essentials |
C9200L-24PXG-2Y-A |
Catalyst 9200L 24 ポート 8XmGig、16 X 1G、2 X 25G、PoE+、Network Advantage |
C9200L-48PXG-2Y-E |
Catalyst 9200L 48 ポート 8XmGig、40 X 1G、2 X 25G、PoE+、Network Essentials |
C9200L-48PXG-2Y-A |
Catalyst 9200L 48 ポート 8XmGig、40 X 1G、2 X 25G、PoE+、Network Advantage |
ネットワーク モジュール |
|
製品番号 |
製品の説明 |
C9200-NM-2Y (=) |
Catalyst 9200 2 X 25GE ネットワークモジュール、スペア |
C9200-NM-2Q (=) |
Catalyst 9200 2 X 40GE ネットワークモジュール、スペア |
C9200-NM-4G (=) |
Catalyst 9200 4 X 1GE ネットワークモジュール、スペア |
C9200-NM-4X (=) |
Catalyst 9200 4 X 10GE ネットワークモジュール、スペア |
C9200-NM-BLANK |
Catalyst 9200 ブランク ネットワーク モジュール |
StackWise-80 キット、StackWise-160 キット、ケーブル |
|
製品番号 |
製品の説明 |
C9200-STACK-KIT= |
C9200 スタックキットスペア |
C9200L-STACK-KIT= |
C9200L スタックキットスペア |
STACK-T4-50CM |
50CM Type 3 スタッキングケーブル |
STACK-T4-50CM= |
50CM Type 3 スタッキングケーブル、スペア |
STACK-T4-1M |
1M Type 3 スタッキングケーブル |
STACK-T4-1M= |
1M Type 3 スタッキングケーブル、スペア |
STACK-T4-3M |
3M Type 3 スタッキングケーブル |
STACK-T4-3M= |
3M Type 3 スタッキングケーブル、スペア |
ソフトウェア ライセンス |
|
製品番号 |
製品の説明 |
C9200-DNA-P-24 |
C9200 Cisco DNA Premier 期間ライセンス、24 ポート:Cisco DNA Advantage、25 個の ISE Base エンドポイント用および 25 個の ISE Plus エンドポイント用、25 個の Stealthwatch フロー用の期間ライセンス付属(仮想フローコレクタおよび管理コンソール付き)。別途 ISE アプライアンスまたは ISE VM と Cisco DNA Center アプライアンスの購入が必要です。 |
C9200-DNA-P-24-3Y |
C9200 Cisco DNA Premier、24 ポート、3 年間の期間ライセンス:Cisco DNA、ISE PLS X 25、ISE BASE X 25、SWATCH X 25 |
C9200-DNA-P-24-5Y |
C9200 Cisco DNA Premier、24 ポート、5 年間の期間ライセンス:Cisco DNA、ISE PLS X 25、ISE BASE X 25、SWATCH X 25 |
C9200-DNA-P-24-7Y |
C9200 Cisco DNA Premier、24 ポート、7 年間の期間ライセンス:Cisco DNA、ISE PLS X 25、ISE BASE X 25、SWATCH X 25 |
C9200-DNA-P-48 |
C9200 Cisco DNA Premier 期間ライセンス、48 ポート:Cisco DNA Advantage、25 個の ISE Base エンドポイント用および 25 個の ISE Plus エンドポイント用、25 個の Stealthwatch フロー用の期間ライセンス付属(仮想フローコレクタおよび管理コンソール付き)。別途 ISE アプライアンスまたは ISE VM と Cisco DNA Center アプライアンスの購入が必要です。 |
C9200-DNA-P-48 -3Y |
C9200 Cisco DNA Premier、48 ポート、3 年間の期間ライセンス:Cisco DNA、ISE PLS X 25、ISE BASE X 25、SWATCH X 25 |
C9200-DNA-P-48 -5Y |
C9200 Cisco DNA Premier、48 ポート、5 年間の期間ライセンス:Cisco DNA、ISE PLS X 25、ISE BASE X 25、SWATCH X 25 |
C9200-DNA-P-48 -7Y |
C9200 Cisco DNA Premier、48 ポート、7 年間の期間ライセンス:Cisco DNA、ISE PLS X 25、ISE BASE X 25、SWATCH X 25 |
C9200-DNA-E-24 |
C9200 Cisco DNA Essentials 期間 24 ポート |
C9200-DNA-E-24-3Y |
C9200 Cisco DNA Essentials、24 ポート、期間ライセンス(3 年) |
C9200-DNA-E-24-5Y |
C9200 Cisco DNA Essentials、24 ポート、期間ライセンス(5 年) |
C9200-DNA-E-24-7Y |
C9200 Cisco DNA Essentials、24 ポート、期間ライセンス(7 年) |
C9200-DNA-E-48 |
C9200 Cisco DNA Essentials 期間 48 ポート |
C9200-DNA-E-48-3Y |
C9200 Cisco DNA Essentials、48 ポート、期間ライセンス(3 年) |
C9200-DNA-E-48-5Y |
C9200 Cisco DNA Essentials、48 ポート、期間ライセンス(5 年) |
C9200-DNA-E-48-7Y |
C9200 Cisco DNA Essentials、48 ポート、期間ライセンス(7 年) |
C9200-DNA-A-24 |
C9200 Cisco DNA Advantage 期間 24 ポート |
C9200-DNA-A-24-3Y |
C9200 Cisco DNA Advantage、24 ポート、期間ライセンス(3 年) |
C9200-DNA-A-24-5Y |
C9200 Cisco DNA Advantage、24 ポート、期間ライセンス(5 年) |
C9200-DNA-A-24-7Y |
C9200 Cisco DNA Advantage、24 ポート、期間ライセンス(7 年) |
C9200-DNA-A-48 |
C9200 Cisco DNA Advantage 期間 48 ポート |
C9200-DNA-A-48-3Y |
C9200 Cisco DNA Advantage、48 ポート、期間ライセンス(3 年) |
C9200-DNA-A-48-5Y |
C9200 Cisco DNA Advantage、48 ポート、期間ライセンス(5 年) |
C9200-DNA-A-48-7Y |
C9200 Cisco DNA Advantage、48 ポート、期間ライセンス(7 年) |
C9200L-DNA-P-24 |
C9200L Cisco DNA Premier 期間ライセンス、24 ポート:Cisco DNA Advantage、25 個の ISE Base エンドポイント用および 25 個の ISE Plus エ |
