Cisco UCS 6536 ファブリック インターコネクト データシート
偏向のない言語
この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
Cisco Unified Computing System の概要
Cisco Unified Computing System™（Cisco UCS®）は、コンピューティング、ネットワーク、ストレージアクセス、仮想化のリソースを 1 つのシステムに統合する次世代のデータセンター プラットフォームであり、総所有コスト（TCO）を削減し、ビジネスの俊敏性を高めることを目的として設計されています。このシステムは、低遅延のロスレス 10/25/40/100 ギガビット イーサネット ユニファイド ネットワーク ファブリックと、エンタープライズクラスの x86 アーキテクチャ サーバを統合します。また、拡張性の高い統合型システムとして、複数タイプのシャーシ、サーバタイプをサポートするプラットフォームであり、システム内のすべてのリソースが一貫した管理ドメインのもとに統合されます（図 1）。
可用性の高い統合されたアーキテクチャの Cisco Unified Computing System
Cisco UCS 6536 ファブリック インターコネクト（FI）は、Cisco Unified Computing System の中核を成す製品であり、システムのネットワーク接続と管理機能の両方を提供します（図 2）。また、Cisco UCS 6536 ファブリック インターコネクトは、ラインレート、低遅延、ロスレスの 10/25/40/100 ギガビット イーサネット、ファイバチャネル、NVMe over Fabric、および Fibre Channel over Ethernet（FCoE）機能を提供します。
Cisco UCS 6536 ファブリック インターコネクトは、Cisco UCS X シリーズ コンピューティングノード、UCS X9508 X シリーズ シャーシ、UCS B シリーズ ブレードサーバー、UCS 5108 B シリーズ サーバー シャーシおよび UCS C シリーズ ラックサーバーの通信バックボーンと接続の管理を提供します。Cisco UCS 6536 ファブリック インターコネクトに接続されるすべてのサーバーは、単一の高可用な管理ドメインの一部となります。さらに、Cisco UCS 6536 ファブリック インターコネクトは、ユニファイドファブリックをサポートしているため、ドメイン内のすべてのサーバーに対して LAN および SAN 接続を提供します。
ネットワーキングの観点から見ると、Cisco UCS 6536 はカットスルー アーキテクチャを使用し、パケット サイズや対応サービスに依存せず、低遅延のラインレート 10/25/40/100 ギガビット イーサネット ポート（FI あたり 7.42 Tbps、ユニファイドファブリックドメインあたり 14.84 Tbps のスイッチング容量）をサポートします。X9108-IFM-100G を使用して X9508 シャーシごとに 1600Gbps の帯域幅を有効にし、さらに X210c コンピューティングノードごとにエンドツーエンドの 100G イーサネットと 200G の集約帯域幅を有効にします。X9108-IFM-25G および IOM 2408 を使用すると、FI ドメインあたりシャーシごとに 400Gbps の帯域幅が可能になります。また、Cisco® の低遅延でロスレスの 10/25/40/100 ギガビット イーサネット ユニファイド ネットワーク ファブリック機能をサポートするため、イーサネット ネットワークの信頼性、効率性と拡張性が向上します。この 6536 ファブリック インターコネクトは、ロスレス イーサネット ファブリック上でサーバーからファブリック インターコネクトまで、複数のトラフィック クラスをサポートします。ネットワーク インターフェイス カード（NIC）、ホストバスアダプタ（HBA）、ケーブル、およびスイッチを統合可能な ユニファイドファブリック 最適化サーバー設計により、TCO が大幅に削減されます。
Cisco UCS 6536 ファブリック インターコネクト
UCS ユニファイドファブリック：I/O 統合
Cisco UCS 6536 ファブリック インターコネクトは、LAN と SAN のトラフィックを 1 つのユニファイドファブリック上に統合するよう設計されています。これにより、ラック内に存在する複数種類のパラレルネットワーク、異なる種類のアダプタ カード、スイッチング インフラストラクチャ、およびケーブル配線に伴う導入コスト（CapEx）と運用コスト（OpEx）を削減できます。ユニファイド ポートにより、ファブリック インターコネクトのポートで、Cisco UCS から既存のネイティブ ファイバ チャネル SAN への直接接続をサポートできます。また、ネイティブ ファイバチャネルに接続できるため、既存のストレージ システムへの投資を保護しながら、ラック内のケーブル配線を大幅に簡素化することが可能です。
UCS 6536 ファブリック インターコネクトは、次の LAN および SAN トラフィックに対するエンドツーエンドのネットワーク仮想化、可視性、および QoS 保証による I/O 統合をサポートします。
● FC SAN、IP ストレージ（iSCSI、NFS）、NVMEoF（NVMe/FC、NVMe/TCP、NVMe over ROCEv2）
● サーバー管理と LAN トラフィック
UCS 6536 ファブリック インターコネクトの下での I/O 統合と、UCS のステートレス ポリシー駆動型アーキテクチャ、および UCS 仮想インターフェイス カードのハードウェア アクセラレーションは、お客様のコンピューティング インフラストラクチャに優れたシンプルさ、柔軟性、復元力、パフォーマンス、および TCO の節約を提供します。

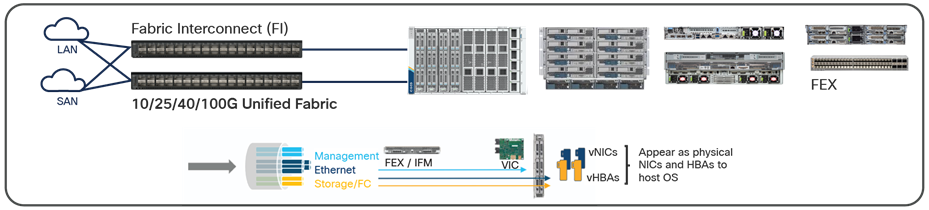

シスコ UCS ユニファイドファブリック
管理オプション
Cisco UCS Manager
Cisco UCS 6536 ファブリック インターコネクトは、可用性の高い構成を持つ Cisco UCS Manager をホストおよび実行し、すべての Cisco UCS 要素をファブリック インターコネクトで完全に管理できます。
UCS 6536 ファブリック インターコネクトの Cisco UCS Manager（UCSM）は、Cisco UCS B シリーズ ブレードサーバー、C シリーズ ラックサーバー、Cisco UCS S シリーズ ストレージ サーバーなどの Cisco UCS 製品モデルと、関連するストレージ リソースやネットワークをサポートします。
Cisco UCS Manager は、ファブリック インターコネクト上で動作します。またこのファブリック インターコネクトは、通常、信頼性を高めるためデュアル 10/100/1000 イーサネット クラスタリング ポートで接続された冗長クラスタ化されたアクティブ/パッシブ構成で導入されます。
Intersight 管理モード
Cisco UCS 6536 ファブリック インターコネクトは、Cisco Intersight を介して管理可能です。UCS 6536 ファブリック インターコネクトは、Intersight 管理モード（IMM）をサポートしています。これにより、Cisco Intersight を介して UCS 6536 FI の背後にある Cisco UCS 要素を完全に管理できます。
Intersight 管理モードの UCS 6536 ファブリック インターコネクトは、Cisco UCS X シリーズ サーバー、Cisco UCS B シリーズ ブレードサーバー および C シリーズ ラックサーバーなどの Cisco UCS 製品モデルと、関連するストレージ リソースやネットワークをサポートします。
接続
Cisco UCS X9508 X シリーズ シャーシの接続は、各 X シリーズ シャーシの Cisco UCS X9108-IFM-100G または X9108-IFM-25G インテリジェント ファブリック モジュール（IFM）を介して維持されます。Cisco UCS 5108 ブレード サーバー シャーシとの接続性は、各ブレード シャーシ内の Cisco UCS 2304 および 2408 シリーズ ファブリックエクステンダを通じて維持されます。
Cisco UCS C シリーズ サーバーは、UCS VIC 1300 シリーズ、VIC 1400 シリーズまたは VIC 15000 シリーズを介して UCS 6536 ファブリック インターコネクトに直接接続できます。Cisco UCS C シリーズ サーバーは、FEX モードまたは Cisco Nexus 2348UPQ の Cisco Nexus 93180YC-FX3 を使用して FI 6536 に接続することもできます。
Cisco UCS 6536 ファブリック インターコネクトは、インバンド管理だけでなく、専用の 10/100/1000 Mbps イーサネット管理ポートを通じたアウトオブバンド管理もサポートしています。
Cisco UCS 6536 ファブリック インターコネクト
Cisco UCS 6536 36 ポート ファブリック インターコネクト（図 3）は、1 ラック ユニット（1RU）の 1/10/25/40/100 ギガビット イーサネット、FCoE、およびファイバ チャネル スイッチで、最大 7.42 Tbps のスループットと最大 36 個のポートを提供します。このスイッチには、32 個の 40/100 Gbps イーサネット ポートと 4 個のユニファイド ポートがあり、8/16/32 Gbps FC 速度でのブレークアウト後に 40/100 Gbps イーサネットポートまたは 16 個のファイバチャネルポートをサポートできます。ブレークアウト後の 16 個の FC ポートは、FC アップリンクまたは FC ストレージ ポートとして動作できます。また、スイッチは QSA を使用して 1 Gbps の速度で 2 つのポートをサポートし、36 個のポートすべてが 10 または 25 Gbps のイーサネット接続用にブレークアウトできます。すべてのイーサーネットポートで FCoE がサポートされる。
正面図
背面図
Cisco UCS 6536（1RU）ファブリック インターコネクト
表 1 に、Cisco UCS 6536 ファブリック インターコネクトの特性を示します。
表 1 Cisco UCS 6536 ファブリック インターコネクトの特性
| アイテム |
Cisco UCS 6536 ファブリック インターコネクト |
| 説明 |
36 ポート ファブリック インターコネクト |
| フォーム ファクタ |
1RU |
| オプションのユニファイド ポートを備えた 10/25/40/100 Gbps および FCoE 固定ポートの数 |
36 個の固定ポート |
| ユニファイド ポートの最大数 |
4 個（ユニファイドポート 33 ～ 36） |
| 1 Gbps イーサネット ポートの最大数 |
2個（ポート 9 および 10） |
| 10/25 Gbps イーサネットポートの最大数 |
144（ポート 1 ～ 36 のブレークアウト後） |
| 40/100 Gbps イーサネット ポートの最大数 |
36 個（ポート 1 ～ 36） |
| 8/16/32 Gbps FC ポートの最大数 |
16（ポート 33 ～ 36 のブレークアウト後） |
| スループット |
7.42 Tbps |
| ファン モジュール |
6 |
注： ブレークアウトは 36 ポートすべてでサポートされていて、これらのうち UCS 6536 ファブリック インターコネクトはブレークアウト後に最大 128 個のサーバー ポートをサポートできます。さらに、QSA および QSA-28 もサポートされており、ブレークアウトケーブルを使用せずに 1G/10G/25G 速度をサポートします。
表 2 に、Cisco UCS 6536 ファブリック インターコネクトの機能と利点を示します。
表 2 機能と利点
| 機能 |
利点 |
| 電源モジュール |
● 2
つの電源（AC
）
|
| 管理（Cisco UCS Manager/Cisco Intersight） |
●
インターコネクトに接続されたすべての要素が、可用性の高い 1
つの管理ドメインに参加/
管理可能
|
| ユニファイドファブリック |
● NIC
、HBA
、スイッチ、ケーブルの必要数を減らすことによって、TCO
を削減
●
ユニファイドファブリックでファイバー チャネルとイーサネットトラフィックを同時にサポート
|
| ファブリック エクステンダ アーキテクチャ |
●
シャーシのための専用管理の必要性をなくし、必要なケーブル数を削減して、複雑性が増すことなく最大 20
台のブレード シャーシにまで拡張可能
●
アプリケーション パフォーマンスに合わせて接続遅延を少なくできる
|
| パフォーマンス |
●
高速かつ低遅延のネットワーク接続性をシャーシに提供します。
●
エンドツーエンド システムの遅延を約 50%
削減（遅延は 1
マイクロ秒未満）
|
| パケットロスのないファブリック |
●
信頼性の高い強固な基盤を提供し、1
つのトランスポート上で LAN
トラフィックおよび SAN
トラフィックを統合
|
| 優先度ベース フロー制御 (PFC) |
● 1
つのネットワークリンク上で複数のトラフィックフローの管理を簡素化
●
異なるサービス クラスのサポートにより、同一ファブリック上でロスレス イーサネットと従来のイーサネットの両方を有効化します。
|
| システム全体の帯域幅管理 |
●
システムを通じて一貫性と整合性を兼ね備えた QoS
（Quality of Service
）管理を実現
|
| 背面ポート |
●
必要なケーブル配線長を短縮し、効率が向上
|
| ホットスワップ可能な冗長ファンと電源装置 |
●
複数化された構成で高可用性を実現します
●
サービスアビリティが向上します
●
メンテナンス時もサービスが中断されません
●
各ファンモジュールは 2
つのファンローターで構成。ファンの冗長性はローターレベルで実装され、6
つのファンモジュール全体で合計 12
のローターを装備。
|
| 前面から背面への冷却 |
●
ファン側吸気、ポート側排気
|
| QSFP28 互換ポート |
●
表 3
にある QSFP28
対応ポートに対して、特定のオプションのトランシーバ を利用することにより、全ポートを 40/100 GB
イーサネット モードで動作するよう設定可能
● 6536
ファブリック インターコネクトの 36
個のポートすべてがブレークアウトと QSA/QSA28
をサポートし、短距離用銅線 Twinax
ケーブルや長距離用 SFP+
および SFP28
など、1G/10G/25G
速度のさまざまな相互接続ソリューションによる高い柔軟性を実現。
|
| ライセンスオプション |
●
永久ライセンス付きで出荷されます。このライセンスにより、ファブリック インターコネクトのすべてのポートとソフトウェア機能がアクティブ化され、お客様によるライセンス管理は必要ありません。
|
トランシーバ
Cisco UCS 6536 ファブリック インターコネクトは、Cisco 10/25/40/100 Gbps モジュールを組み合わせることで、さまざまな 10/25/40/100 ギガビットイーサネット接続オプションに対応します。Cisco UCS 6536 のユニファイド ポート（UP）は、10/25/40G/100G ギガビット イーサネット接続または 128G FC-QSFP28 をサポートしており、ポートごとに 4 つの 8/16/32 ギガビット ファイバー チャネル接続にブレークアウトできます。Cisco UCS 6536 は、ギガビット イーサネット トランシーバおよびケーブルを介して、1G/10G/25G/40G/100G で柔軟なアップリンクポート接続を提供します。表 3 に、サポートされるトランシーバ オプションの一覧を示します。
表 3 Cisco UCS 6536 ファブリック インターコネクト：サポートされるトランシーバとケーブルのサポートマトリックス
| 製品番号 |
説明 |
| SFP 1 ギガビット トランシーバ |
|
| GLC-TE(1) |
カテゴリ 5 銅線用 1000 BASE-T SFP トランシーバ モジュール |
| GLC-SX-MMD(1) |
1000 BASE-SX 短波長、DOM あり |
| SFP+ 10 Gbps トランシーバ |
|
| SFP-10G-SR |
10GBASE-SR SFP モジュール |
| SFP-10G-SR-S |
10GBASE-SR SFP モジュール、エンタープライズクラス |
| SFP-10G-LR |
10GBASE-LR SFP モジュール |
| SFP-10G-LR-S |
10GBASE-LR SFP モジュール、エンタープライズクラス |
| CVR-QSFP-SFP10G |
QSFP 40G から SFP+ 10G 変換アダプタ |
| SFP28 25 Gbps トランシーバ |
|
| SFP-25G-SR-S |
25GBASE-SR SFP モジュール |
| SFP-10/25G-LR-S |
SMF 用 10/25GBASE-LR SFP28 モジュール |
| SFP-10/25G-CSR-S |
デュアルレート10 / 25GBASE-CSR SFPモジュール |
| SFP-25G-SL |
25GBASE-SL SFP モジュール |
| CVR-QSFP28-SFP25G |
QSFP28 100G から SFP28 25G アダプター |
| QSFP+ 40 Gbps トランシーバ |
|
| QSFP-40G-SR4 |
MPO コネクタ付き 40GBASE-SR4 QSFP トランシーバ モジュール |
| QSFP-40G-SR4-S |
40GBASE-SR4 QSFP トランシーバ モジュール、MPO コネクタ、エンタープライズクラス |
| QSFP-40G-CSR4 |
MPO コネクタ付き 40GBASE-CSR4 QSFP トランシーバモジュール |
| QSFP-40G-CSR-S |
40GBASE-SR-、デュプレックス MMF、LC |
| QSFP-40G-SR-BD |
40GBASE-SR-BiDi、デュプレックス MMF（LC） |
| QSFP-40G-LR4 |
QSFP 40GBASE-LR4 OTN トランシーバ、LC、10 km |
| QSFP-40G-LR4-S |
QSFP 40GBASE-LR4 トランシーバモジュール、LC、10 km、エンタープライズクラス |
| FET-40G |
ファブリック エクステンダ用 40 Gbps ライン エクステンダ |
| QSFP 40G ケーブル（統合トランシーバ付き） |
|
| QSFP-40G-CU1M |
40GBASE-CR4 パッシブ銅線ケーブル、1 m |
| QSFP-H40G-CU2M |
40GBASE-CR4 パッシブ銅線ケーブル、2 m |
| QSFP-H40G-CU3M |
40GBASE-CR4 パッシブ銅線ケーブル、3 m |
| QSFP-H40G-CU5M |
40GBASE-CR4 パッシブ銅線ケーブル、5 m |
| QSFP-H40G-ACU10M |
40GBASE-CR4 パッシブ銅線ケーブル、10 m |
| QSFP-H40G-AOC1M |
40GBASE アクティブ光ケーブル、1 m |
| QSFP-H40G-AOC2M |
40GBASE アクティブ光ケーブル、2 m |
| QSFP-H40G-AOC3M |
40GBASE アクティブ光ケーブル、3 m |
| QSFP-H40G-AOC5M |
40GBASE アクティブ光ケーブル、5 m |
| QSFP-H40G-AOC15M |
40GBASE アクティブ光ケーブル、15 m |
| QSFP-H40G-AOC25M |
40GBASE アクティブ光ケーブル、25 m |
| QSFP28 100 G トランシーバ |
|
| QSFP-100G-SR4-S |
100GBASE SR4 QSFP トランシーバ、MPO、100 m（OM4 MMF 使用） |
| QSFP-100G-SL4 |
100GBASE SL4 QSFP トランシーバ、MPO、100 m（OM4 MMF 使用） |
| QSFP-100G-LR4-S |
100GBASE LR4 QSFP トランシーバ、LC、10 km（SMF 使用） |
| QSFP-40/100-SRBD(6) |
100GBASE/40GBASE SR-BiDi QSFP トランシーバ、LC、100 m（OM4 MMF 使用） |
| QSFP-100G-SM-SR |
100GBASE CWDM4 Lite QSFP トランシーバ、2 km（SMF 使用）、10-60C |
| QSFP-100G-DR-S |
100GBASE DR QSFP トランシーバ、500 m（SMF 使用） |
| QSFP-100G-FR-S |
100GBASE FR QSFP トランシーバ、2 km（SMF 使用） |
| QSFP28 100G ケーブル（統合トランシーバ付き） |
|
| QSFP-100 G-CU1M |
100GBASE-CR4 パッシブ銅ケーブル、1 m |
| QSFP-100G-CU2M |
100GBASE-CR4 パッシブ銅ケーブル、2 m |
| QSFP-100G-CU3M |
100GBASE-CR4 パッシブ銅ケーブル、3 m |
| QSFP-100G-CU5M |
100GBASE-CR4 パッシブ銅ケーブル、5 m |
| QSFP-100G-AOC1M |
100GBASE QSFP アクティブ光ケーブル、1 m |
| QSFP-100G-AOC2M |
100GBASE QSFP アクティブ光ケーブル、2 m |
| QSFP-100G-AOC3M |
100GBASE QSFP アクティブ光ケーブル、3 m |
| QSFP-100G-AOC5M |
100GBASE QSFP アクティブ光ケーブル、5 m |
| QSFP-100G-AOC7M |
100GBASE QSFP アクティブ光ケーブル、7 m |
| QSFP-100G-AOC10M |
100GBASE QSFP アクティブ光ケーブル、10 m |
| QSFP-100G-AOC15M |
100GBASE QSFP アクティブ光ケーブル、15 m |
| QSFP-100G-AOC20M |
100GBASE QSFP アクティブ光ケーブル、20 m |
| QSFP-100G-AOC25M |
100GBASE QSFP アクティブ光ケーブル、25 m |
| QSFP-100G-AOC30M |
100GBASE QSFP アクティブ光ケーブル、30 m |
| QSFP-4SFP25G-CU1M |
100GBASE QSFP - 4XSFP25G のパッシブ銅線スプリッタ ケーブル、1 m |
| QSFP-4SFP25G-CU2M |
100GBASE QSFP - 4XSFP25G のパッシブ銅線スプリッタ ケーブル、2 m |
| QSFP-4SFP25G-CU3M |
100GBASE QSFP - 4XSFP25G のパッシブ銅線スプリッタ ケーブル、3 m |
| QSFP-4SFP25G-CU5M |
100GBASE QSFP - 4XSFP25G のパッシブ銅線スプリッタ ケーブル、5 m |
| ファイバ チャネル トランシーバ |
|
| DS-SFP-4X32G-SW(5) |
128 Gbps FC-SW QSFP、4 x 8/16/32G ファイバチャネル ブレークアウト用の MPO、100M |
注：
1. 6536 FI は、ポート 9 および 10 で QSA を使用する 1G 光をサポートします。
2. 特定のファブリック インターコネクトでサポートされているトランシーバ モジュールとケーブルは、そのファブリック インターコネクトと互換性のあるすべての VIC アダプタ、I/O モジュール、または ファブリックエクステンダでサポートされているとは限りません。トランシーバ モジュールの詳細な互換性一覧については、https://www.cisco.com/c/en/us/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html を参照してください。
3. SFP-10 / 25G-LR-S および SFP-10 / 25G-CSR-S は 25G の速度でのみサポートされます。
4. S クラス トランシーバは、10G および 40G の速度では FCoE をサポートしませんが、25G または 100G の他の速度では、S クラス トランシーバは FCoE をサポートします。
5. UCS 6536 ファブリック インターコネクト ユニファイドポート（33-36）上の Cisco 128G FC QSPF（PID：DS-SFP-4x32G-SW）は、マルチモード OM4 メス MPO を 4x LC 8 ファイバのタイプ B ブレークアウトケーブルに使用し、8/16/32G の速度で SAN スイッチまたはストレージ アレイに接続するために使用されます。DS-SFP-4x32G-SW QSFP トランシーバで使用されるブレークアウト ケーブルは、適切なケーブル ベンダーから調達できます。さらに、UCS エンジニアリングは、ベンダーの Panduit（PartNum#：FZ8RP5NLSQNM003、005）からのブレークアウト ケーブルを認定しています。
6. QSFP-40/100-SRBD は、40 または 100G の速度のイーサネット アップリンクポートでのみ UCS 6536 ファブリック インターコネクトでサポートされます。
パフォーマンス
● Cisco UCS 6536：7.42 Tbps および 2.4 bpps で動作するレイヤ 2 ハードウェア転送UCS ユニファイド ファブリック ドメインごとに 14.84 Tbps の集約を有効にします。
● MAC アドレス テーブル エントリ：32,000
● 低遅延のカットスルー方式（パケット サイズ、トラフィックパターン、または使用可能な機能に関係なく、予測可能で、トラフィック遅延が一定）
レイヤ 2
● イーサネット スイッチ モード
● イーサネット エンドホスト モード
● ファイバ チャネル スイッチ モード
● ファイバチャネルのエンドホストモードを設定
● レイヤ 2 インターコネクトポートおよび 3K VLAN
● IEEE 802.1Q VLAN カプセル化
● インターコネクトあたりの仮想 SAN（VSAN）のサポート
● 高速 VLAN 単位スパニングツリープラス（RPVST+）
● Internet Group Management Protocol（IGMP）バージョン 1、2、および 3 スヌーピング
● Link Aggregation Control Protocol（LACP）：IEEE 802.3ad
● レイヤ 2、3、および 4 の情報に基づいた高度な EtherChannel ハッシュ
● 全ポートでジャンボ フレームをサポート（最大 9216 バイト）
● ポーズフレーム（IEEE 802.3x）
● FC/FCoE 低速ドレインの検出およびリカバリ
● ポート セキュリティ
Quality of Service（QoS）
● レイヤ 2 IEEE 802.1p（サービスクラス）
● ポートあたり 16 個のハードウェア キュー（FCoE と 5 個のユーザ定義）
● Class-of-Service（CoS）ベースの出力キューイング
● 出力ポートベースのスケジューリング：加重ラウンドロビン（WRR）
● 優先度ベース フロー制御（802.1Qbb）
● 拡張伝送選択（802.1Qaz）
ハイ アベイラビリティ
● ホットスワップ可能で現場交換可能な電源およびファンモジュール
● 1+1 冗長電源
● デュアルローターによるファンモジュールの冗長性
管理
● 10/100/1000 Mbps 冗長管理ポートまたはコンソール ポートを使用したインターコネクト管理
● Cisco Intersight を通じて提供されるすべての管理。
低遅延でロスレスな 10/25/40/100 ギガビット イーサネット ユニファイド ネットワーク ファブリック
● PFC（プライオリティごとのポーズフレームのサポート）
● Data Center Bridging Exchange（DCBX）プロトコル
● IEEE 802.1Qaz：帯域幅管理
ユニファイド ポート
● Cisco UCS 6536 ファブリック インターコネクト、ユニファイドポートは 4 個の 8/16/32 Gbps ファイバ チャネル ポートにブレークアウトするか、10/25/40/100G イーサネットとして構成可能。
業界規格
● IEEE 802.1p：CoS による優先順位付け
● IEEE 802.1Q：VLAN タギング
● IEEE 802.1s：スパニング ツリー プロトコルの複数 VLAN インスタンス
● IEEE 802.1w：スパニング ツリー プロトコルの高速再構成
● IEEE 802.3：イーサネット
● IEEE 802.3ad：LACP
● IEEE 802.3ae：10 ギガビット イーサネット
● IEEE 802.3by：25 ギガビット イーサネット
● IEEE 802.3bg：40 ギガビット イーサネット
● IEEE 802.3bm：100 ギガビット イーサネット
● SFP28 サポート
● QSFP28 サポート
● リモート モニタリング（RMON）
表 4 Cisco UCS FI 6536 でサポートされる IFM、IOM、FEX、VIC、およびサーバー
| 項目 |
サポートされるシャーシ、IFM、IOM、FEX、VIC、サーバー |
| シャーシ |
UCSX-9508 および UCSB-5108 |
| インテリジェント ファブリック モジュール |
UCSX-9108-25G、UCSX-9108-100G |
| I/O モジュール |
IOM 2304v1/v2、IOM 2408 |
| ファブリック エクステンダ |
FEX モードの N9K-C93180YC-FX3、Nexus 2348UPQ |
| I/O アダプタ |
VIC 1300 シリーズ、VIC 1400/14000 シリーズ、VIC 15000 シリーズ |
| サーバ |
X シリーズ M6/M7、B シリーズ M4/M5/M6、C シリーズ M4/M5/M6/M7 |
注： Cisco UCS 6536 ファブリック インターコネクトのサポートは、4.2(2) UCS リリースから IMM モードで最初に利用可能になりました。4.2(3) UCS リリースの UCS 6536 ファブリック インターコネクトにより、UCSM サポート、IMM/UCSM での IOM 2304 サポート、IMM/UCSM での VIC 1300 シリーズ サポート、および UCSM での Nexus FEX 2348UPQ の追加サポートが有効になりました。UCS 6536 ファブリック インターコネクトを備えた Cisco UCS M4 B シリーズおよび C シリーズ サーバーは、UCSM でのみサポートされます。
SFP28 および QSFP28 光ファイバ
Cisco UCS 製品は、10、25、40、および 100 ギガビット イーサネット SFP28 および QSFP28 Twinax 銅ケーブル（短距離用）と SFP28 および QSFP28 光ファイバ（長距離用）をサポートします。SFP28 と QSFP28 には、他の イーサネット接続オプションと比べて、以下のような利点があります。
● 10、25、40、および 100 ギガビット イーサネット フォーム ファクタ
● 低電力消費
● ホットスワップ可能なデバイス
表 5 に、Cisco UCS 6536 ファブリック インターコネクトの仕様を示します。
表 5 Cisco UCS 6536 ファブリック インターコネクトの仕様
| 機能 |
Cisco UCS 6536 |
| ポート |
36 x 40/100-Gbps QSFP28 ポート |
| サポート速度 |
1/10/25/40/100 Gbps イーサネット/FCoE 8/16/32 Gbps ファイバチャネル |
| [CPU] |
4 コア |
| システム メモリ |
32 GB |
| 管理ポート |
L1、L2、RJ-45 管理、RS-232 シリアル |
| USB ポート |
1 |
| 電源モジュール（最大 2 台） |
1100W（AC） |
| 標準動作電力 |
348W |
| 最大電力（AC） |
800W |
| 最大電力（DC） |
800W |
| 入力電圧（AC） |
100 ～ 240 VAC |
| 入力電圧（DC） |
–40 ～ –72 VDC |
| 周波数 |
50 ～ 60 Hz |
| ファン |
6 |
| エアーフロー |
標準エアーフロー：前面（PSU/ファン側）から背面（ポート側排気） |
| 電源効率（AC） |
94 ～ 91 %（負荷 50 ～ 100 %） |
| RoHS 準拠 |
はい |
| ホットスワップ |
はい |
Cisco UCS 6536 の物理仕様および環境条件
表 6 に、Cisco UCS 6536 ファブリック インターコネクトの物理的仕様および環境条件を示します。
表 6 物理仕様および環境条件
| プロパティ |
Cisco UCS 6536 |
| 本体寸法（高さ x 幅 x 奥行） |
4.4 cm X 43.9 cm X 62.7 cm（1.72 インチ X 17.3 インチ X 24.7 インチ） |
| 動作温度 |
0 ～ 40°C（32 ～ 104°F） |
| 温度（非動作時） |
-40 ～ 70°C（-40 ～ 158°F） |
| 湿度 |
5 ～ 95 % |
| 高度 |
0 ～ 4,000 m（0 ～ 13,123 フィート） |
重量
表 7 に、Cisco UCS 6536 ファブリック インターコネクトの重さを示します。
表 7 重量（電源ユニットおよびファン モジュールを含む）
| コンポーネント |
重量 |
| 2 つの電源と 6 つのファン付き Cisco UCS 6536 |
11.6 kg（25.5 ポンド）、ファン付き |
表 8 に、Cisco UCS 6536 ファブリック インターコネクトの適合規格を示します。
表 8 適合規格：安全性および EMC
| 仕様 |
説明 |
| 適合規格の遵守 |
本製品は、指令 2004/108/EC および 2006/95/EC による CE マークに準拠しています。 |
| 安全性 |
● UL 60950-1
第 2
版
● CAN/CSA-C22.2 No. 60950-1
● EN 60950-1
第 2
版
● IEC 60950-1
第 2
版
● AS/NZS 60950-1
● GB4943
|
| EMC：エミッション |
● 47CFR Part 15
（CFR 47
）クラス A
● AS/NZS CISPR22
クラス A
● CISPR22
クラス A
● EN55022
クラス A
● ICES003
クラス A
● VCCI
クラス A
● EN61000-3-2
● EN61000-3-3
● KN22
クラス A
● CNS13438
クラス A
|
| EMC：イミュニティ |
● EN55024
● CISPR24
● EN300386
● KN 61000-4
シリーズ
|
| RoHS |
本製品は、Ball Grid Array（BGA）鉛ボールおよび鉛プレスフィット コネクタを除き、RoHS-6 に準拠しています。 |
表 9 に、Cisco UCS 6536 ファブリック インターコネクトの構成情報を示します。
表 9 発注情報
| 製品番号 |
説明 |
| ファブリック インターコネクト |
|
| UCSX-FI-6536-U |
Intersight（IMM）用 1RU FI、PSU なし、36 ポート |
| UCS-FI-6536-U |
UCS Manager 用 1RU FI、PSU なし、36 ポート |
| 電源およびファン |
|
| UCS-PSU-6536-AC |
UCS 6536 プラチナ電源/100 ～ 240 VAC（1100 W） |
| UCS-FAN-6536 |
UCS 6536 ファンモジュール |
| アクセサリ キット |
|
| UCS-ACC-6536 |
UCS 6536 シャーシ アクセサリ キット |
保証については、Cisco.com の製品保証のページを参照してください。
シスコの企業の社会的責任（CSR）レポートの「環境の持続性」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境持続性ポリシーとイニシアチブを掲載しています。
次の表に、環境の持続性に関する主要なトピック（CSR レポートの「環境の持続性」セクションに記載）への参照リンクを示します。
シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。
シスコは、業界をリードするパートナー企業とともに、データセンターのリソースを一元的に扱うことで、ユニファイド コンピューティング アーキテクチャへの移行を促進するサービスを提供します。シスコ パートナーの提供するサービスやユニファイド コンピューティング サービスは、データセンター リソースの迅速な展開、継続的な運用作業の簡素化、およびインフラストラクチャの最適化を実現し、ビジネス ニーズへのより適切な対応を可能にします。これらのサービスおよびその他のシスコサービスの詳細については、https://www.cisco.com/go/unifiedcomputingservices [英語] を参照してください。
Cisco ユニファイド コンピューティング サービスは、シスコがこれまで実現してきた技術革新の延長線上に生まれたシステムです。シスコは長年にわたり、業界標準の技術開発や、ネットワークをプラットフォームとして数々の新技術を投入することで、ビジネス成果に貢献してきました。最近の例としては、IP テレフォニー、LAN スイッチング、ユニファイド コミュニケーション、ユニファイド I/O などがあります。シスコは、Unified Data Center 戦略のユニファイド コンピューティング段階に数年前から取り組んでおり、シスコ自身の持つネットワーキングとストレージ アクセスの専門技術をさらに増強するために、コンピューティングおよび仮想化の分野で豊富な経験を持つ業界各社と提携しています。その結果、Cisco Nexus™ ファミリをはじめ、ユニファイド ファブリックやサーバの仮想化の基盤となるテクノロジーが開発されました。Cisco UCS は、この段階の集大成であり、アーキテクチャ、テクノロジー、パートナーシップ、サービスの各分野に大きな進歩をもたらしています。最先端の ASIC、統合管理、標準ベースのコンピューティング コンポーネントにネットワークのインテリジェンスとスケーラビリティを統合するというシステム的なアプローチでコンピューティングに取り組んできたシスコだからこそ、この分野に画期的な技術革新をもたらすことができるのです。
Cisco Capital
目的達成に役立つ柔軟な支払いソリューション
Cisco Capital® により、目標を達成するための適切な技術を簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。シスコの柔軟な支払いソリューションは 100 か国以上で利用可能であり、ハードウェア、ソフトウェア、サービス、およびサードパーティ製の補完的な機器を、利用しやすい計画的な支払方法で購入できます。詳細はこちらをご覧ください。
Cisco UCS の詳細については、https://www.cisco.com/c/ja_jp/products/servers-unified-computing/index.html を参照してください。
| 新規トピックまたは改訂されたトピック |
説明箇所 |
日付 |
|
|
|
|
|
|
|
|
