Cisco Network Convergence System 5500 シリーズ：55A1 固定シャーシ データシート
偏向のない言語
この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
シスコの 2019 VNI Global Mobile Data Traffic Forecast によれば、2017 年から 2022 年までの間にモバイル トラフィックは年平均成長率（CAGR）46% のペースで増加すると予測されています。これは、同期間における全世界の固定 IP トラフィックの 2 倍の成長率です。ネットワークプロバイダーがこれらの課題に対処するのを支援するため、Cisco® Network Convergence System 5500 シリーズは、高ポート密度、ディープ パケット バッファリング、およびこれらの導入タイプに最適化された転送ハードウェアなどを備えています。
Cisco NCS 55A1 は、Cisco NCS 5500 シリーズで利用可能な第 2 世代の固定シャーシです。シリーズでは、NCS 55A1-36H-S、NCS 55A1-36H-SE-S、NCS 55A1-24H の 3 つの固定構成シャーシが用意されています。これらのシステムは、Top of Rack（ToR）に対して、そしてスパイン/リーフアーキテクチャに共通のスパイン/リーフロールに対して不可欠な機能を提供します。Cisco IOS® XR ソフトウェアリリース 6.3.1 は完成度の高い強力な機能をすでに備えていますが、高度なパケット分類、セグメントルーティング、ウルトラワイド ECMP、プログラマブルネットワークの管理、テレメトリなどの機能が追加されました。

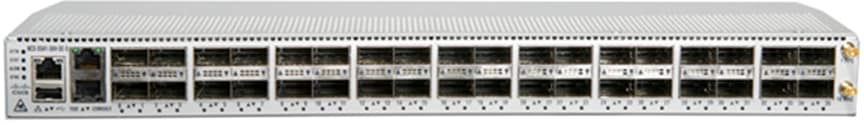

Cisco NCS 55A1-36H-S および NCS 55A1-36H-SE-S（図 1）は、フル ラインレートの MACsec 機能を備えた、100 ギガビット イーサネット ポートを 36 個備えています。すべてのポートで 100 GE および 40 GE オプティクスをサポートしています。また、25 GE を 10 GE にブレークアウトすることも可能です。これらのシャーシでは、QSFP28/QSFP+ フォーム ファクタ トランシーバを使用します。ベーススケール構成とハイスケール構成ニーズに対応できるように設計されており、Cisco IOS XR ソフトウェアリリース 6.3.1 以降でサポートされます。
Cisco NCS 55A1-36H-S および NCS 55A1-36H-SE-S シャーシ

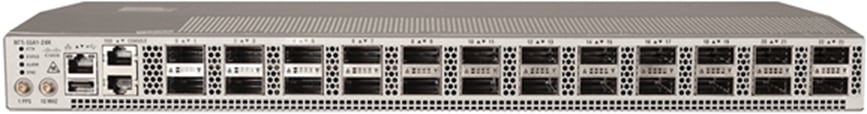

Cisco NCS 55A1-24H（図 2）は、100 ギガビット イーサネット ポートを 24 個備えています。すべてのポートで、100GE および 40GE オプティクスをサポートしています。また、25GE および 10GE のブレークアウトも可能です。製品では、QSFP28/QSFP+ フォーム ファクタ トランシーバを使用します。ハイスケール構成ニーズに対応できるように設計されており、Cisco IOS XR ソフトウェアリリース 6.3.1 以降でサポートされます。
Cisco NCS-55A1-24H シャーシ
MACsec は、2 台の MACsec 対応ルータ間におけるパケット暗号化を定めたレイヤ 2 IEEE 802.1 AE 標準規格です。MACsec は物理メディア上のデータを保護し、上位レイヤでデータの侵害から防御します。そのため MACsec 暗号化は、上位レイヤに対する他の暗号化方式（IPsec や SSL など）よりも優先されます。MACsec は DES アルゴリズムに替わる Advanced Encryption Standard（AES）アルゴリズムを利用して、レイヤ 2 で暗号化します。MACSec は、MACSec Key Agreement（MKA）プロトコルを使用してセッション キーを交換し、暗号キーを管理します。
MACsec 暗号化利用のメリット
● クライアント指向モード：MACsec はセットアップ時に使用されます。セットアップでは、互いにピアリングしている 2 台のルータが、キー交換の前にキーサーバとキークライアントのロールを交代できます。キー サーバは、2 つのピア間で CAK を生成して管理します。
● データ整合性チェック：MACsec は MKA を使用して、ポートに到達するフレームの整合性チェック値（ICV）を生成します。生成された ICV がフレーム内の ICV と同じであれば、そのフレームは受け入れられ、同じでなければ破棄されます。
● データ暗号化：MACsec は、ルータのライン カード上でポートレベルの暗号化を実施します。つまり、設定済みポートから送信されるフレームは暗号化され、ポートで受信されたフレームは復号されます。MACsec の設定メカニズムにより、暗号化されたフレームだけをインターフェイスで受け入れることも、すべてのフレーム（暗号化フレームおよびプレーンテキストフレーム）を受け入れることもできます。
● リプレイ防御：フレームがネットワークで送信される際、フレームに順番に付けられたシーケンスと異なる可能性があります。MACsec では、指定された数の順不同フレームを受け入れる設定可能枠が提供されます。
● 暗号化されていないトラフィックのサポート：暗号化されていないデータをサポートするように設定した場合、それらのデータもポートから転送できます。
Cisco NCS 55A1 シリーズの固定シャーシは、業界をリードするキャリアクラスの 64 ビット版 Cisco IOS XR ソフトウェアで稼働し、運用効率の向上、使用率の最適化および優れたサービス アジリティを実現します（Evolved programmable network）。Cisco IOS XR ソフトウェアには、iPXE ブート、自動プロビジョニング、サードパーティ製アプリケーション ホスティングのネイティブサポート、Machine-to-Machine インターフェイス、テレメトリ、柔軟なソフトウェアパッケージ配信などの充実した機能が備わっています。
サポートされる機能の一覧については、Cisco Feature Navigator をご参照ください。
Cisco NCS 55A1 シリーズの固定シャーシは、Cisco IOS XR ソフトウェアリリース 6.3.1 以降をサポートしています。
表 1 ～ 11 に、Cisco NCS 55A1 シリーズ固定シャーシの主な仕様を示します。
表 1. Cisco NCS 55A1 シリーズ固定シャーシの機能と利点（Cisco IOS XR ソフトウェアリリース 6.3.1 以降）
| 機能 |
仕様 |
| 統合インターフェイス |
10 GE/25 GE（特定のトランシーバを使用したブレークアウト）40 GE/100 GE サポート |
| MACSec 暗号化 NCS-55A1-36H-S/NCS-55A1-36H-SE-S |
IEEE 802.1AE 標準規格ベースのレイヤ 2 ホップバイホップ暗号化により、メディアアクセス非依存プロトコルに対してデータの機密性と完全性を確保 |
| 業界をリードするキャリアクラス Cisco IOS XR ソフトウェア |
可視性およびテレメトリ Machine-to-Machine インターフェイス アプリケーション ホスティング 柔軟なプラットフォームおよびパッケージング モジュール方式 自動化 |
| 管理ポート |
システムコンソールへの容易なアクセスを実現 |
| 外部 USB ポート |
イメージとファイルの管理を簡素化 |
| 組み込み USB（eUSB）ストレージ |
ソフトウェアイメージ、設定、ロギング、リカバリ保存用のフラッシュメモリデバイス |
| 電力消費 |
ギガビットイーサネットによる超低消費電力 |
| 冗長性 |
冗長構成ファントレイ 冗長構成 AC/DC 電源装置 |
表 2. Cisco NCS 55A1 固定シャーシ仕様
| 機能 |
仕様 |
||
| シャーシの PID |
NCS-55A1-36H-S NCS-55A1-36H-SE-S NCS-55A1-24H |
||
| Interfaces |
NCS-55A1-36H-S/NCS-55A1-36H-SE-S |
10 GE/25 GE（特定のトランシーバを使用してブレークアウト）X 144 ポート 40 GE/100 GE X 36 ポート |
|
| NCS-55A1-24H |
10 GE/25 GE（特定のトランシーバを使用してブレークアウト）X 96 ポート 40 GE/100 GE X 24 ポート |
||
| 統合ルートプロセッサ |
8 コア x86 CPU @ 1.6 Ghz、64 ビット版 IOS-XR ソフトウェア稼働 |
||
| システム メモリ |
32 GB |
||
| ソリッドステートディスク（SSD）ドライブ |
NCS-55A1-36H-S / NCS-55A1-36H-SE-S：128GB NCS-55A1-24H：128 GB |
||
| 管理ポート |
2 X RJ45。コンソール用 X 1、管理 LAN ポート用 X 1 |
||
| タイミング ポート |
TOD ポート：UART1（RS422 および RS232 サポート） ピン 1：RS-232 出力 ピン 5：GND ピン 2：RS-232 入力 ピン 6：1PPS+ 入出力 ピン 3：1PPS- 入出力 ピン 7：RS-422- 入出力 ピン 4：GND ピン 8：RS-422+ 入出力 10Mhz および 1PPS I/O コネクタ *NCS-55A1-36H-S タイミング対応、2019 年 7 月以降に出荷されたハードウェア |
||
| フレキシブル転送ポート |
100 ギガビットイーサネットまたは 25 GE（特定のトランシーバを使用してブレークアウト）QSFP28 オプティクス使用 40 GE サポート QSFP+ オプティクス、4 X 10 GE ブレークアウトオプション選択可能 |
||
| パフォーマンス |
NCS-55A1-36H-S/NCS-55A1-36H-SE-S：最大 3.6 Tbps のシステムスループット 36 X 100 G 全ポートでフルラインレート MACsec 暗号化対応 NCS-55A1-24H：最大 1.8 Tbps のシステムスループット |
||
| ルートの拡張性 |
NCS-55A01-36H-S：最大 1M FIB エントリ NCS-55A01-36H-S：最大 4M FIB エントリ NCS-55A1-24H：最大 2M FIB エントリ |
||
| 電源および冷却機能 |
ホットスワップ可能電源装置 X 2（1+1 冗長構成） リバーシブルエアーフロー可能（電源装置の PID によって、エアフローの方向が決定） NCS-55A1-36H-S/NCS-55A1-36H-SE-S：ホットスワップ可能ファントレイ X 3（冗長構成システム冷却） NCS-55A1-24H：ホットスワップ可能ファントレイ X 3（冗長構成システム冷却） |
||
| 電力消費 出力電力（入力電力は 0.91 の商で、平均電源供給効率を表す） |
NCS-55A1-36H-S |
通常：1100W（27 °C） 最大：1450W （55 °C） |
|
| NCS-55A1-36H-SE-S |
通常：1300W（27 °C） 最大：1700W（55 °C） |
||
| NCS-55A1-24H |
通常：600W（27 °C） 最大：800W（55 °C） |
||
| 物理仕様 |
NCS-55A1-36H-S/NCS-55A1-36H-SE-S 高さ：1RU 4.36 cm（1.72 インチ） 幅：43.94 cm（17.3 インチ） 奥行：76.20 cm（30.0 インチ） NCS-55A1-36H-S 重量：14.97 kg（33 ポンド） NCS-55A1-36H-SE-S 重量：14.97 kg（33 ポンド） |
NCS-55A1-24H 高さ：1RU 4.36 cm（1.72 インチ） 幅：43.94 cm（17.3 インチ） 奥行：55.12 cm（21.7 インチ） 重量：10.89 kg（24 ポンド） |
|
表 3. NCS 55A1 固定シャーシの Cisco IOS XR ソフトウェアリリース 6.3.1 以降でサポートするソフトウェア機能
| 説明 |
仕様 |
| レイヤ 2 |
●
レイヤ 2
スイッチ
ポート
● IEEE 802.1Q VLAN
カプセル化/Q-in-Q
カプセル化
● IEEE 802.1ad
● Cisco Bundle Ethernet
テクノロジー（Ethernet Bundle
あたり最大 32
ポート）
● Link Aggregation Control Protocol
（LACP
）：IEEE 802.3ad
●
全ポートでジャンボ
フレームをサポート（最大 9,216
バイト）
● L2
イングレス
アクセス
コントロール
リスト（ACL
）
● L2 AC-AC
クロスコネクト
●
イーサネットフローポイント（EFP
）および VLAN
トランク
●
仮想ルータ冗長プロトコル（VRRP
）
|
| レイヤ 3 |
● IPv4
および IPv6
ユニキャスト
●
レイヤ 3
インターフェイス：物理インターフェイスおよびサブインターフェイス
●
ルーティングプロトコル：スタティック、Open Shortest Path First
（OSPFv2
）、OSPFv3
、Intermediate System to Intermediate System
（ISIS
）、ISISv6
、ボーダー
ゲートウェイ
プロトコル（BGP
）
● 32
方向等コストマルチパス（ECMP
）
● L3
イングレス/
イーグレス IPv4 ACL
および IPv6 ACL
●
双方向フォワーディング検出（BFD
）
● Cisco Bundle Ethernet
テクノロジー（Ethernet Bundle
あたり最大 32
ポート）
● Link Aggregation Control Protocol
（LACP
）：IEEE 802.3ad
●
ジャンボフレームのサポート（最大 9,216
バイト）
● Hot Standby Router Protocol
（HSRP
）/Virtual Router Redundancy Protocol
（VRRP
）
●
レイヤ 3
バーチャル
プライベート
ネットワーク（L3VPN
）
|
| MPLS |
●
ラベル
スイッチング
● LDP
● MPLS
トラフィック
エンジニアリング
● Ethernet over MPLS
（EoMPLS
）
|
| セグメントルーティング（SR） |
●
セグメント
ルーティングベースの転送
●
セグメントルーティング対応の ISIS
拡張
●
セグメントルーティング対応の OSPF
拡張
● BGP
イーグレス
ピアリング
エンジニアリング
●
セグメント
ルーティング
トラフィック
エンジニアリング（SR-TE
）
● Segment Routing Topology Independent Loop Free Alternatives
（TI-LFA
）
|
| Quality of Service（QoS） |
●
階層型 QoS
●
サービスクラス（L2
）、IP DiffServ
コードポイント（L3
）、IP ACL
（L3/L4
）、IP
プレシデンス（タイプオブサービス（ToS
）L3
）に基づくイングレス分類
● DSCP
マーキング
●
ユーザトラフィック用に 8
つのキュー
●
プライオリティキューイングのサポート
|
| タイミング |
● SyncE
、G.8265.1
、G.8275.1
、G.8275.2
、G.8273.2
◦ NCS-55A1-24H 6.5.2 以降のサポート ◦ NCS-55A1-36H-SE-S 7.0.1 以降のサポート ◦ NCS-55A1-36H-S 7.0.1 以降のサポート |
| 自動化 |
●
ゼロタッチプロビジョニング（ZTP
）、iPXE
●
構成管理
●
ネットワーク設定プロトコル（NETCONG/YANG
モデル）
|
| セキュリティ |
● ACL
、コントロールプレーン保護、管理プレーン保護、ルーティング認証、認証/
認可/
アカウンティング（AAA
）および Terminal Access Controller Access Control System Plus
（TACACS+
）、Secure Shell
（SSH
）Protocol
、SNMPv3
、RPL
などの包括的なネットワークセキュリティ機能を提供
●
レイヤ 2
イングレス ACL
●
レイヤ 3
イングレス ACL
|
| 管理 |
● MIB
、XML
、JSON
、GPB
、SNMP
● MPLS OAM
（ラベルスイッチドパス（LSP
）ping
、LSP traceroute
）
●
イーサネット OAM
|
Cisco NCS 5500 シリーズでサポートされるトランシーバモジュールのデータシートを確認してください。
表 4. NCS 55A1 固定システムの環境特性
| プロパティ |
Cisco NCS 5500 シリーズ |
| 通常動作温度 |
ポート（S）吸気供給：0 ～ 40°C（32 ～ 104°F）- ポート（S）排気供給：0 ～ 35°C（32 ～ 95°F） |
| 非動作時（保管時）温度 |
–40 ～ 70°C（–40 ～ 158°F） |
| 動作湿度 |
5 ～ 95%（結露しないこと） 注：乾燥空気 1 kg あたりの水分が 0.024 kg を超えないこと。 |
| 保管（相対）湿度 |
5 ～ 95%（40°C 時。NEBS GR-63-CORE 規格） 注：乾燥空気 1 kg あたりの水分が 0.024 kg を超えないこと。 |
| 高度 |
0 ～ 3,000 m（0 ～ 9,842 フィート） |
| 電源入力 |
海外利用可能な AC 範囲（90 ～ 265 V、50 ～ 60 Hz） 海外利用可能な DC 範囲（-40 ～ -72 V） |
| エアーフロー |
前面から背面（ポート側吸気） 背面から前面（ポート側排気） |
表 5. 適合標準規格 ：安全性および EMC
| 仕様 |
説明 |
| 適合規格の遵守 |
本製品は、指令 2004/108/EC および 2006/95/EC による CE マークに準拠しています。 |
| ネットワーク機器建築基準（NEBS） |
GR-63-CORE、GR-1089-CORE に適合するように設計 |
| 安全性 |
● UL 60950-1
第 2
版
● CAN/CSA-C22.2 No. 60950-1
第 2
版
● EN 60950-1
第 2
版
● IEC 60950-1
第 2
版
● AS/NZS 60950-1
● GB4943
|
| EMC 規格 |
● 47CFR Part 15
（CFR 47
）クラス A
● AS/NZS CISPR22
クラス A
● CISPR22
クラス A
● EN55022
クラス A
● ICES003
クラス A
● VCCI
クラス A
● EN61000-3-2
● EN61000-3-3
● KN22
クラス A
● CNS13438
クラス A
|
| EMC イミュニティ |
● EN55024
● CISPR24
● EN300386
● KN 61000-4
シリーズ
|
| RoHS |
本製品は、Ball Grid Array（BGA）鉛ボールおよび鉛プレスフィットコネクタを除き、RoHS-6 に準拠しています。 |
NCS5500 regulatory compliance and safety standards に関する詳細情報。
表 6. NCS 55A1-36H-SE-S の発注情報
| Category |
製品番号 |
説明 |
| バンドルシャーシ |
NCS-55A1-36H-B |
NCS55A1 固定 36 X 100 G ベースシャーシバンドル |
| RTU |
NC55-A1-36HB-RTU |
NCS 55A1 36 X 100 G ベース使用権ライセンス |
| シャーシ |
NCS-55A1-36H-S |
NCS55A1 固定 36 X 100 G ベースシャーシ |
| SW |
XR-NC55-P-06.06 |
Cisco NCS 5500 IOS XR 6.6 イメージ |
| XR-NC55-PK9-06.06 |
Cisco NCS 5500 IOS XR 6.6 PK9 イメージ |
|
| ファンオプション |
NC55-A1-FAN-FW |
NCS 5500 ファントレイ 1RU シャーシポート（S）吸気/前面から背面ポート側吸気 |
| NC55-A1-FAN-RV |
NCS 5500 ファントレイ 1RU シャーシポート（S）排気/背面から前面ポート側排気 |
|
| 電源オプション |
NC55-2KW-ACFW |
NCS 5500 AC 2 KW 電源装置ポート（S）吸気/前面から背面 |
| NC55-2KW-ACRV |
NCS 5500 AC 2 KW 電源装置ポート（S）排気/背面から前面 |
|
| NC55-2KW-DCFW |
NCS 5500 DC 2 KW 電源装置ポート（S）吸気/前面から背面 |
|
| NC55-2KW-DCRV |
NCS 5500 DC 2 KW 電源装置ポート（S）排気/背面から前面 |
|
| アクセサリオプション |
NC55-A1-ACC-KIT |
NCS 5500 アクセサリキット（1RU シャーシ用） |
| NC55-A1-NEBS-KIT |
NCS 5500 NEBS キット（1RU シャーシ用） |
表 7. NCS 55A1-36H-SE-S の発注情報
| Category |
製品番号 |
説明 |
| バンドルシャーシ |
NCS-55A1-36H-SE-B |
NCS55A1 固定 36 X 100 G スケールシャーシバンドル |
| RTU |
NC55-A1-36HSEB-RTU |
NCS 55A1 36 X 100 G スケール使用権ライセンス |
| シャーシ |
NCS-55A1-36H-SE-S |
NCS55A1 固定 36 X 100 G スケールシャーシ |
| SW |
XR-NC55-P-06.06 |
Cisco NCS 5500 IOS XR 6.6 イメージ |
| XR-NC55-PK9-06.06 |
Cisco NCS 5500 IOS XR 6.6 PK9 イメージ |
|
| ファンオプション |
NC55-A1-FAN-FW |
NCS 5500 ファントレイ 1RU シャーシポート（S）吸気/前面から背面ポート側吸気 |
| NC55-A1-FAN-RV |
NCS 5500 ファントレイ 1RU シャーシポート（S）排気/背面から前面ポート側排気 |
|
| 電源オプション |
NC55-2KW-ACFW |
NCS 5500 AC 2 KW 電源装置ポート（S）吸気/前面から背面 |
| NC55-2KW-ACRV |
NCS 5500 AC 2 KW 電源装置ポート（S）排気/背面から前面 |
|
| NC55-2KW-DCFW |
NCS 5500 DC 2 KW 電源装置ポート（S）吸気/前面から背面 |
|
| NC55-2KW-DCRV |
NCS 5500 DC 2 KW 電源装置ポート（S）排気/背面から前面 |
|
| アクセサリオプション |
NC55-A1-ACC-KIT |
NCS 5500 アクセサリキット（1RU シャーシ用） |
| NC55-A1-NEBS-KIT |
NCS 5500 NEBS キット（1RU シャーシ用） |
表 8. NCS 55A1-24H の発注情報
| Category |
製品番号 |
説明 |
| バンドルシャーシ |
NCS-55A1-24H-B |
NCS55A1 固定 24 X 100 G シャーシバンドル |
| RTU |
NC55-A1-24HB-RTU |
NCS 55A1 24 X 100 G 使用権ライセンス |
| シャーシ |
NCS-55A1-24H |
NCS55A1 固定 24 X 100 G シャーシ |
| SW |
XR-NC55-P-06.06 |
Cisco NCS 5500 IOS XR 6.6 イメージ |
| XR-NC55-PK9-06.06 |
Cisco NCS 5500 IOS XR 6.6 PK9 イメージ |
|
| ファンオプション |
NC55-A1-FAN-FW |
NCS 5500 ファントレイ 1RU シャーシポート（S）吸気/前面から背面ポート側吸気 |
| NC55-A1-FAN-RV |
NCS 5500 ファントレイ 1RU シャーシポート（S）排気/背面から前面ポート側排気 |
|
| 電源オプション |
NCS-1100W-ACFW |
NCS 5500 AC 1100 W 電源装置ポート（S）吸気/前面から背面 |
| NCS-1100W-ACRV |
NCS 5500 AC 1100 W 電源装置ポート（S）排気/背面から前面 |
|
| NCS-1100W-DCRV |
NCS 5500 DC 1100 W 電源装置ポート（S）排気/背面から前面 |
|
| NCS-950W-DCFW |
NCS 5500 DC 950 W 電源装置ポート（S）吸気/前面から背面 |
|
| アクセサリオプション |
NC55-A1-ACC-KIT |
NCS 5500 アクセサリキット（1RU シャーシ用） |
| NC55-24H-NEBS-KIT |
NCS 5500 NEBS キット（NCS-55A1-24H シャーシ用） |
表 9. NCS 55A1 シャーシでサポートされるオプティクスに関する発注情報
| タイプ |
製品番号 |
説明 |
| 40G |
QSFP-40G-SR4 |
40GBASE-SR4 QSFP+ トランシーバモジュール（MMF 用）、4 レーン、波長 850 nm、12 ファイバ MPO/MTP コネクタ |
| QSFP-40G-SR4-S |
40GBASE-SR4（IEEE 802.3ba 仕様）QSFP+ トランシーバモジュール（MMF 用）、4 レーン、波長 850 nm、12 ファイバ MPO/MTP コネクタ |
|
| QSFP-40G-CSR4 |
40GBASE-CSR4 QSFP+ トランシーバモジュール（MMF 用）、4 レーン、波長 850 nm、MPO-12 コネクタ、300 m リーチ、OM3 ファイバ |
|
| QSFP-40G-SR-BD |
40G QSFP 双方向トランシーバモジュール、デュプレックス マルチモード ファイバ、LC デュプレックスコネクタ、100 m リーチ、OM3 ファイバ |
|
| QSFP-40G-LR4 |
40GBASE-LR4 QSFP40G トランシーバモジュール（SMF 用）、4 CWDM レーン（1310 nm ウィンドウ多重内部モジュール内）、デュプレックス LC コネクタ、10 km、マルチレートサポート（40 G イーサネットおよび OTU3） |
|
| QSFP-40G-LR4-S |
40GBASE-LR4 QSFP40G トランシーバモジュール（SMF 用）、4 CWDM レーン（1310 nm ウィンドウ多重内部モジュール内）、デュプレックス LC コネクタ、10 km |
|
| WSP-Q40GLR4L |
40GBASE-LR4 QSFP40G トランシーバモジュール（SMF 用）、4 CWDM レーン（1310 nm ウィンドウ多重内部モジュール内）、デュプレックス LC コネクタ、2 km |
|
| QSFP-4X10G-LR-S（40G-PSM4） |
4 X 10 GBASE-LR/40 G PSM4 トランシーバ |
|
| QSFP-40G-ER4 |
40GBASE-LR4 QSFP40G トランシーバモジュール（SMF 用）、4 CWDM レーン（1310 nm ウィンドウ多重内部モジュール内）、デュプレックス LC コネクタ、40 km |
|
| 100 G |
QSFP-100G-SR4-S |
100 GBASE SR4 QSFP トランシーバ、MPO、100 m（OM4 MMF 使用） |
| QSFP-100G-LR4-S |
100 GBASE LR4 QSFP トランシーバ、LC、10 km（SMF 使用） |
|
| QSFP-100G-CWDM4-S |
100 GBASE CWDM4 QSFP トランシーバ、LC、2 km（SMF 使用） |
|
| QSFP-100G-PSM4-S |
100 GBASE PSM4 QSFP トランシーバ、MPO、500 m（SMF 使用） |
|
| QSFP-100G-AOC1M |
100 GBASE QSFP アクティブ光ケーブル 1 m |
|
| QSFP-100G-AOC2M |
100 GBASE QSFP アクティブ光ケーブル 2 m |
|
| QSFP-100G-AOC3M |
100 GBASE QSFP アクティブ光ケーブル 3 m |
|
| QSFP-100G-AOC5M |
100 GBASE QSFP アクティブ光ケーブル 5 m |
|
| QSFP-100G-AOC7M |
100 GBASE QSFP アクティブ光ケーブル 7 m |
|
| QSFP-100G-AOC10M |
100 GBASE QSFP アクティブ光ケーブル 10 m |
|
| QSFP-100G-AOC15M |
100 GBASE QSFP アクティブ光ケーブル 15 m |
|
| QSFP-100G-AOC20M |
100 GBASE QSFP アクティブ光ケーブル 20 m |
|
| QSFP-100G-AOC25M |
100 GBASE QSFP アクティブ光ケーブル 25 m |
|
| QSFP-100G-AOC30M |
100 GBASE QSFP アクティブ光ケーブル 30 m |
|
| QSFP-4SFP25G-CU5M |
100 GBASE QSFP - 4 X SFP25G のパッシブ銅線スプリッタケーブル、3 m |
表 10. NCS 55A1 シャーシでサポートされる電源ケーブルに関する発注情報
| 製品番号 |
説明 |
| PWR-CORD-ROK-A |
電源コード ROK 1.8 m BlackYP-22K To YC-12 |
| CAB-250V-10A-AR |
AC 電源コード、250 V、10 A（アルゼンチン） |
| CAB-250V-10A-BR |
電源コード、250 V、10 A（ブラジル） |
| CAB-250V-10A-CN |
AC 電源コード、250 V、10 A（中国） |
| CAB-250V-10A-ID |
AC 電源コード、250 V、10 A（インド） |
| CAB-250V-10A-IS |
AC 電源コード、250 V、10 A（イスラエル） |
| CAB-9K10A-AU |
電源コード、250 VAC、10 A、3112 プラグ（オーストラリア） |
| CAB-9K10A-EU |
電源コード、250 VAC、10 A、CEE 7/7 プラグ（EU） |
| CAB-9K10A-IT |
電源コード、250 VAC、10 A、CEI 23-16/VII プラグ（イタリア） |
| CAB-9K10A-SW |
電源コード、250 VAC、10 A、MP232 プラグ（スイス） |
| CAB-9K10A-UK |
電源コード、250 VAC、10 A、BS1363 プラグ（13 A ヒューズ）（英国） |
| CAB-9K12A-NA |
電源コード、125 VAC、13 A、NEMA 5-15 プラグ（北米） |
| CAB-AC-L620-C13 |
AC 電源コード、NEMA L6-20 - C13、2 m/6.5 フィート |
| CAB-ACTW |
AC 電源コード（台湾）、C13、EL 302、2.3 m |
| CAB-C13-C14-2M |
電源コード ジャンパ、C13-C14 コネクタ、長さ 2 m |
| CAB-C13-CBN |
キャビネット ジャンパ電源コード、250 VAC 10A、C14-C13 コネクタ |
| CAB-IND-10A |
インド用 10A 電源ケーブル |
| CAB-N5K6A-NA |
電源コード、200/240 V 6 A（北米） |
| CAB-C13-C14-JMPR |
埋め込み型レセプタクル AC 電源コード 27 インチ |
| CAB-3P-JPN |
AC 電源コード（日本）、C13、3 極プラグ、2.3 m |
表 11. NCS-55A1-36H-S、NCS-55A1-36H-SE-S、NCS-55A1-24H で使用可能なソフトウェアライセンスの発注情報
| Category |
製品番号 |
説明 |
| NCS-55A1-36H-S |
NC55P-ADVL3-36HT |
NCS 5500 L3VPN ライセンス（NC55-36X100G、NC55-36X100G-S、NCS-55A1-36H-S 用） |
| NC55P-ADVL2-36HT |
NCS 5500 L2VPN ライセンス（NC55-36X100G、NC55-36X100G-S、NCS-55A1-36H-S 用） |
|
| NC55P-CRAGR-36HT |
NCS 5500 コア/アグリゲーションライセンス（NC55-36X100G、NC55-36X100G-S、NCS-55A1-36H-S 用） |
|
| NC55P-PEER-36HT |
NCS 5500 ピアリングライセンス（NC55-36X100G、NC55-36X100G-S、NCS-55A1-36H-S 用） |
|
| NC55P-ADVDC-36HT |
NCS 5500 Advance Data Center ライセンス（NC55-36X100G、NC55-36X100G-S、NCS-55A1-36H-S 用） |
|
| NC55P-MSEC-36HT |
NCS 5500 MACsec ライセンス（NC55-36X100G-S 用） |
|
| NC55P-TIMING-F |
NCS 5500 Timing/Mobility ライセンス（固定構成シャーシ用） ** 7.0.1以降をサポート |
|
| NCS-55A1-36H-SE-S |
NC55P-ADVL3-36HS |
NCS 5500 L3VPN ライセンス（NC55-36X100G-A-SE、NCS-55A1-36H-SE-S 用） |
| NC55P-ADVL2-36HS |
NCS 5500 L2VPN ライセンス（NC55-36X100G-A-SE、NCS-55A1-36H-SE-S 用） |
|
| NC55P-CRAGR-36HS |
NCS 5500 コア/アグリゲーションライセンス（NC55-36X100G-A-SE、NCS-55A1-36H-SE-S 用） |
|
| NC55P-PEER-36HS |
NCS 5500 ピアリングライセンス（NC55-36X100G-A-SE、NCS-55A1-36H-SE-S 用） |
|
| NC55P-ADVDC-36HS |
NCS 5500 Advance Data Center ライセンス（NC55-36X100G-A-SE、NCS-55A1-36H-SE-S 用） |
|
| NC55P-MSEC-36HS |
NCS 5500 MACsec ライセンス（NC55-36X100G-A-SE、NCS-55A1-36H-SE-S 用） |
|
| NC55P-TIMING-F |
NCS 5500 Timing/Mobility ライセンス（固定構成シャーシ用） ** 7.0.1以降をサポート |
|
| NCS-55A1-24H |
NC55P-ADVL3-24HT |
NCS 5500 L3VPN ライセンス（NCS-55A1-24H 用） |
| NC55P-ADVL2-24HT |
NCS 5500 L2VPN ライセンス（NCS-55A1-24H 用） |
|
| NC55P-CRAGR-24HT |
NCS 5500 コアおよびアグリゲーションライセンス（NCS-55A1-24H 用） |
|
| NC55P-PEER-24HT |
NCS 5500 ピアリングライセンス（NCS-55A1-24H 用） |
|
| NC55P-ADVDC-24HT |
NCS 5500 Advance Data Center ライセンス（NCS-55A1-24H 用） |
|
| NC55P-TIMING-F |
NCS 5500 Timing/Mobility ライセンス（固定構成シャーシ用） ** 6.5.2以降をサポート |
表 12. 構成情報：柔軟な消費モデルのソフトウェアライセンス
| 製品番号 |
製品の説明 |
| ESS-100G-RTU-1 |
NCS 5500 コアおよびアグリゲーション Essential ソフトウェア RTU v1.0、100G 単位 |
| ADV-100G-RTU-1 |
NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials ソフトウェア RTU v1.0、100G 単位 |
| ADN-100G-RTU-1 |
NCS 5500 コアおよびアグリゲーション Advantage w Essentials ソフトウェア RTU v1.0、100G 単位 |
| ESS-100G-SIA-3 |
NCS 5500 コアおよびアグリゲーション Essential SIA、100G 単位、3 ～ 5 年間のサブスクリプション |
| ADV-100G-SIA-3 |
NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials SIA、100G 単位、3 ～ 5 年間のサブスクリプション |
| ADN-100G-SIA-3 |
NCS 5500 コアおよびアグリゲーション Advantage/Essential SIA、100G 単位、3 ～ 5 年間のサブスクリプション |
| ESS-100G-SIA-5 |
NCS 5500 コアおよびアグリゲーション Essential SIA、100G 単位、5 ～ 10 年間のサブスクリプション |
| ADV-100G-SIA-5 |
NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials SIA、100G 単位、5 ～ 10 年間のサブスクリプション |
| ADN-100G-SIA-5 |
NCS 5500 コアおよびアグリゲーション Advantage/Essential SIA、100G 単位、5 ～ 10 年間のサブスクリプション |
Cisco Network Convergence System 5500 シリーズ永久ソフトウェアライセンスの詳細については、このデータシートを参照してください。NCS 5500 シリーズの柔軟な消費モデルの詳細については、IOS XR ソフトウェアの柔軟な消費モデルのデータシートを参照してください。
Cisco NCS 5500 シリーズには、1 年間の制限付きハードウェア保証が付属します。保証には、返品許可（RMA）の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。
シスコの企業の社会的責任（CSR）レポートの「環境保全」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境保全ポリシーとイニシアチブを掲載しています。
次の表に、環境保全に関する主要なトピック（CSR レポートの「環境保全」セクションに記載）への参照リンクを示します。
シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。
シスコは、Cisco NCS 5500 シリーズの導入と最適化を成功させるために、各種のサービスを用意しています。シスコの革新的なサービスは、スタッフ、プロセス、ツール、パートナー独自の組み合わせで、運用効率とデータセンターネットワークの向上を実現します。シスコアドバンスドサービスは、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。Cisco SMARTnet™ サービスを利用すると、シスコのネットワーク専門家や高い実績を持つリソースにいつでも直接アクセスでき、ミッション クリティカルな問題を解決できます。このサービスでは、ご使用の Cisco NCS 5500 シリーズに関してプロアクティブな診断やリアルタイムのアラートを提供する Cisco Smart Call Home サービスをご活用いただけます。シスコのサービスは、ネットワーク ライフサイクル全体にわたって最大限に投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。
目的達成に役立つ柔軟な支払いソリューション
Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください。
詳細情報
Cisco NCS 5500 シリーズの詳細については、Cisco Network Convergence System 5500 シリーズを参照してください。
