Cisco Network Convergence System 5500 シリーズ ：固定構成シャーシデータシート
偏向のない言語
この製品のマニュアルセットは、偏向のない言語を使用するように配慮されています。このマニュアルセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザーインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブランゲージに対する取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
Cisco Global Cloud Index の予測によると、デジタル化によって、世界のデータセンターとパブリック/プライベート クラウド ネットワークのトラフィックが年間 25 % 以上拡大し、2019 年までに 3 倍に増加します。ネットワークプロバイダーがこれらの課題に対処するのを支援するため、Cisco® Network Convergence System 5500 シリーズは、高ポート密度、ディープ パケット バッファリング、およびこれらの導入タイプに最適化された転送ハードウェアなどを備えています。
Cisco NCS 5500 シリーズでは、NCS 5501（図 1）、NCS 5501 SE（図 2）、NCS 5502 および NCS 5502 SE（図 3）の 4 つの固定構成シャーシが提供されています。これらのシステムは、Top of Rack（ToR）に対して、そしてスパイン/リーフアーキテクチャに共通のスパイン/リーフロールに対して不可欠な機能を提供します。Cisco IOS® XR ソフトウェアリリース 6.0.0 は完成度の高い強力な機能をすでに備えていますが、高度なパケット分類、セグメントルーティング、ウルトラワイド ECMP、プログラマブルネットワークの管理、テレメトリなどの機能が追加されました。
Cisco NCS 5501 シャーシ
Cisco NCS-5501-SE シャーシ

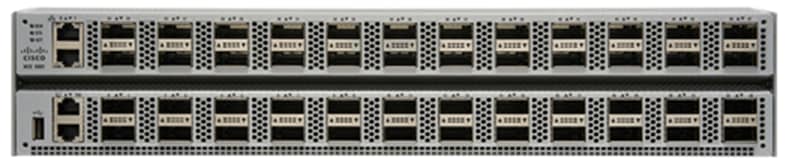

Cisco NCS-5502 および NCS-5502-SE シャーシ
Cisco NCS 5500 シリーズは、業界をリードするキャリアクラスの 64 ビット版 Cisco IOS XR ソフトウェアで稼働し、運用効率の向上、使用率の最適化および優れたサービスアジリティを実現します
（Evolved programmable network [英語]）。Cisco IOS XR ソフトウェアには、iPXE ブート、自動プロビジョニング、サードパーティ製アプリケーション ホスティングのネイティブサポート、Machine-to-Machine インターフェイス、テレメトリ、柔軟なソフトウェアパッケージ配信などの充実した機能が備わっています。
サポートされる機能の一覧については、Cisco Feature Navigator をご参照ください。
Cisco NCS 5500 シリーズの固定構成シャーシは、Cisco IOS XR ソフトウェアリリース 6.1.1 以降をサポートしています。
表 1 ～ 8 に、Cisco NCS 5500 シリーズ固定構成シャーシの主な仕様を示します。
表 1. Cisco NCS 5500 シリーズ固定構成シャーシの機能と利点（Cisco IOS XR ソフトウェアリリース 6.1.1 以降）
| 機能 |
仕様 |
| 統合インターフェイス |
1/10/25/40/100 ギガビット イーサネット サポート |
| 業界をリードするキャリアクラス Cisco IOS XR ソフトウェア |
可視性およびテレメトリ Machine-to-Machine インターフェイス アプリケーション ホスティング 柔軟なプラットフォームおよびパッケージング モジュール方式 自動化 |
| 管理ポート |
システムコンソールへの容易なアクセスを実現 |
| 外部 USB ポート |
イメージとファイルの管理を簡素化 |
| 組み込み USB（eUSB）ストレージ |
ソフトウェアイメージ、設定、ロギング、リカバリ保存用のフラッシュメモリデバイス |
| 電力消費 |
ギガビットイーサネットによる超低消費電力 |
| 冗長性 |
冗長構成ファントレイ 冗長構成 AC/DC 電源装置 |
表 2. Cisco NCS 5501 固定構成シャーシ仕様
| 機能 |
仕様 |
|
| シャーシ PID |
NCS-5501 NCS-5501-SE |
|
| インターフェイス |
NCS-5501： |
1 GE/10 GE X 48 ポート 40 GE/100 GE X 6 ポート |
| NCS-5501-SE： |
1 GE/10 GE X 40 ポート 40 GE/100 GE X 4 ポート |
|
| 統合ルートプロセッサ |
8 コア x86 CPU @ 2 Ghz、64 ビット版 IOS-XR ソフトウェア稼働 |
|
| 管理ポート |
RJ45 X 3。コンソール用 X 1、管理 LAN ポート用 X 2 |
|
| フレキシブル転送ポート NCS-5501-SE |
4 X 100 ギガビットイーサネット、QSFP28 オプティクス 40 GE サポート QSFP+ オプティクス、4 X 10 GE ブレークアウトオプション選択可能 40 X 10 ギガビットイーサネット、1 GE サポート SFP+ または SFP オプティクス |
|
| NCS-5501 |
6 X 100 ギガビットイーサネット、QSFP28 オプティクス 40 GE サポート QSFP+ オプティクス、4 X 10 GE ブレークアウトオプション選択可能 48 X 10 ギガビットイーサネット、1 GE サポート SFP+ または SFP オプティクス |
|
| パフォーマンス |
800 Gbps（最大）のシステムスループット |
|
| ルートの拡張性 |
NCS-5501：最大 1M FIB エントリ NCS-5501-SE：最大 2M FIB エントリ |
|
| 電源および冷却機能 |
ホットスワップ可能電源装置 X 2（1+1 冗長構成） リバーシブルエアーフロー可能（電源装置の PID によって、エアフローの方向が決定） ホットスワップ可能ファントレイ X 2（冗長化システム冷却） |
|
| 電力消費 出力電力（入力電力は 0.91 の商で、平均電源供給効率を表す） |
NCS-5501 |
通常：240 W（25 °C） 最大：370 W（55 °C） |
| NCS-5501-SE |
通常：260 W（25 °C） 最大：420 W（55 °C） |
|
| 物理仕様 |
高さ：1 RU 4.37 cm（1.72 インチ） 幅：44.20 cm（17.4 インチ） 奥行：55.12 cm（21.7 インチ） NCS5501 の重量：10.34 kg（22.8 ポンド） NCS5501-SE の重量：10.66 kg（23.5 ポンド） |
|
表 3. Cisco NCS 5502 固定構成シャーシ仕様
| 機能 |
仕様 |
|
| シャーシの PID |
NCS-5502 NCS-5502-SE |
|
| フレキシブル転送ポート |
NCS-5502 |
100 GE/40 GE/10 GE X 48 ポート（4 X 10 GE 経由） |
| NCS-5502-SE |
100 GE/40 GE/10 GE X 48 ポート（4 X 10 GE 経由） |
|
| 統合ルートプロセッサ |
12 コア x86 CPU @ 1.6 Ghz、64 ビット版 IOS-XR ソフトウェア稼働 |
|
| 管理ポート |
RJ45 X 3。コンソール用 X 1、管理 LAN ポート用 X 2 |
|
| フレキシブル転送ポート |
48 X 100 ギガビットイーサネット、QSFP28 または QSFP+ オプティクス（100 GE、40 GE サポート。4 X 10 GE ブレークアウトオプション） |
|
| パフォーマンス |
4.8 Tbps（最大）のシステムスループット |
|
| ルートの拡張性 |
NCS-5502：最大 1M FIB エントリ NCS-5502-SE：最大 2M FIB エントリ |
|
| 電源および冷却機能 |
ホットスワップ可能電源装置 X 4（N+N 冗長構成） リバーシブルエアーフロー可能（電源装置の PID によって、エアフローの方向が決定） ホットスワップ可能ファントレイ X 3（冗長化システム冷却） |
|
| 電力消費 出力電力（入力電力は 0.91 の商で、平均電源供給効率を表す） |
NCS-5502 |
通常：1450 W（25 °C） 最大：2000 W（55 °C） |
| NCS-5502-SE |
通常：1850 W（25 °C） 最大：2400 W（55 °C） |
|
| 物理仕様 |
高さ：2 RU 8.73 cm（3.45 インチ） 幅：43.94 cm（17.3 インチ） 奥行：76.20 cm（30.0 インチ） NCS-5502 の重量：25.174 kg（55.5 ポンド） NCS-5502-SE の重量：23.813 kg（52.5 ポンド） |
|
表 4. NCS 5500 固定構成シャーシの Cisco IOS XR ソフトウェアリリース 6.1.1 以降でサポートするソフトウェア機能
| 説明 |
仕様 |
| レイヤ 2 |
●
レイヤ 2
スイッチ
ポート
● IEEE 802.1Q VLAN
カプセル化/Q-in-Q
カプセル化
● IEEE 802.1ad
● Cisco Bundle Ethernet
テクノロジー（Ethernet Bundle
あたり最大 32
ポート）
● Link Aggregation Control Protocol
（LACP
）：IEEE 802.3ad
●
全ポートでジャンボ
フレームをサポート（最大 9216
バイト）
● L2
イングレス
アクセス
コントロール
リスト（ACL
）
● L2 AC-AC
クロスコネクト
●
イーサネットフローポイント（EFP
）および VLAN
トランク
●
仮想ルータ冗長プロトコル（VRRP
）
|
| レイヤ 3 |
● IPv4
および IPv6
ユニキャスト
●
レイヤ 3
インターフェイス：物理インターフェイスおよびサブインターフェイス
●
ルーティングプロトコル：スタティック、Open Shortest Path First
（OSPFv2
）、OSPFv3
、Intermediate System to Intermediate System
（ISIS
）、ISISv6
、ボーダー
ゲートウェイ
プロトコル（BGP
）
● 32
方向等コストマルチパス（ECMP
）
● L3
イングレス/
イーグレス IPv4 ACL
および IPv6 ACL
●
双方向フォワーディング検出（BFD
）
● Cisco Bundle Ethernet
テクノロジー（Ethernet Bundle
あたり最大 32
ポート）
● Link Aggregation Control Protocol
（LACP
）：IEEE 802.3ad
●
ジャンボフレームのサポート（最大 9,216
バイト）
● Hot Standby Router Protocol
（HSRP
）/Virtual Router Redundancy Protocol
（VRRP
）
●
レイヤ 3
バーチャル
プライベート
ネットワーク（L3VPN
）
|
| MPLS |
●
ラベル
スイッチング
● LDP
● MPLS
トラフィック
エンジニアリング
● Ethernet over MPLS
（EoMPLS
）
|
| セグメントルーティング（SR） |
●
セグメント
ルーティングベースの転送
●
セグメントルーティング対応の ISIS
拡張
●
セグメントルーティング対応の OSPF
拡張
● BGP
イーグレス
ピアリング
エンジニアリング
●
セグメント
ルーティング
トラフィック
エンジニアリング（SR-TE
）
● Segment Routing Topology Independent Loop Free Alternatives
（TI-LFA
）
|
| Quality of Service（QoS） |
●
階層型 QoS
●
サービスクラス（L2
）、IP DiffServ
コードポイント（L3
）、IP ACL
（L3/L4
）、IP
プレシデンス（タイプオブサービス（ToS
）L3
）に基づくイングレス分類
● DSCP
マーキング
●
ユーザートラフィック用に 8
つのキュー
●
プライオリティキューイングのサポート
|
| 自動化 |
●
ゼロタッチプロビジョニング（ZTP
）、iPXE
●
構成管理
●
ネットワーク設定プロトコル（NETCONG/YANG
モデル）
|
| セキュリティ |
● ACL
、コントロールプレーン保護、管理プレーン保護、ルーティング認証、認証/
認可/
アカウンティング（AAA
）および Terminal Access Controller Access Control System Plus
（TACACS+
）、Secure Shell
（SSH
）Protocol
、SNMPv3
、RPL
などの包括的なネットワークセキュリティ機能を提供
●
レイヤ 2
イングレス ACL
●
レイヤ 3
イングレス ACL
|
| 管理 |
● MIB
、XML
、JSON
、GPB
、SNMP
● MPLS OAM
（ラベルスイッチドパス（LSP
）ping
、LSP traceroute
）
●
イーサネット OAM
|
Cisco NCS 5500 シリーズでサポートされるトランシーバモジュールのデータシートを確認してください。
表 5. NCS 5500 固定構成システムの環境特性
| プロパティ |
Cisco NCS 5500 シリーズ |
| 通常動作温度 |
0 ～ 40°C（32 ～ 104°F） |
| 非動作時（保管時）温度 |
–40 ～ 70°C（–40 ～ 158°F） |
| 動作湿度 |
5 ～ 95%（結露しないこと） （注）乾燥空気 1 kg あたりの水分が 0.024 kg を超えないこと。 |
| 保管（相対）湿度 |
5 ～ 95%（40°C 時。NEBS GR-63-CORE 規格） （注）乾燥空気 1 kg あたりの水分が 0.024 kg を超えないこと。 |
| 高度 |
0 ～ 10,000 フィート（0 ～ 3000m） |
| 電源入力 |
海外利用可能な AC 範囲（90 ～ 265 V、50 ～ 60 Hz） 海外利用可能な DC 範囲（-40 ～ -72 V） |
| エアーフロー |
前面から背面 背面から前面 |
表 6. 適合標準規格 ：安全性および EMC
| 仕様 |
説明 |
| 適合規格の遵守 |
本製品は、指令 2014/30/EU および 2014/35/EU による CE マーキングに準拠しています。 |
| ネットワーク機器建築基準（NEBS） |
GR-63-CORE、GR-1089-CORE に適合するように設計 |
| 安全性 |
● UL 60950-1
第 2
版
● CAN/CSA-C22.2 No. 60950-1
第 2
版
● EN 60950-1
第 2
版
● IEC 60950-1
第 2
版
● AS/NZS 60950-1
● GB4943
|
| EMC 規格 |
● 47CFR Part 15
（CFR 47
）クラス A
● AS/NZS CISPR22
クラス A
● CISPR22
クラス A
● EN55022
クラス A
● ICES003
クラス A
● VCCI
クラス A
● EN61000-3-2
● EN61000-3-3
● KN22
クラス A
● CNS13438
クラス A
|
| EMC イミュニティ |
● EN55024
● CISPR24
● EN300386
● KN 61000-4
シリーズ
|
| RoHS |
本製品は、Ball Grid Array（BGA）鉛ボールおよび鉛プレスフィットコネクタを除き、RoHS-6 に準拠しています。 |
NCS5500 regulatory compliance and safety standards に関する詳細情報。
表 7. NCS5501 および NCS-5501-SE に関する発注情報
| 部品タイプ |
部品番号 |
説明 |
| シャーシ |
NCS-5501 |
NCS5501 固定構成 48 X 10 G および 6 X 100 G シャーシ |
| RTU |
NCS-5501-LIC |
NCS 5501 使用権ライセンス |
| シャーシ |
NCS-5501-SE |
NCS5501 - 40 X 10 G および 4 X 100 G スケールシャーシ |
| RTU |
NCS-5501SE-LIC |
NCS 5501 スケール使用権ライセンス |
| SW |
XR-NC55-P-06.01 |
Cisco NCS 5500 IOS XR 6.1 イメージ |
| XR-NC55-PK9-06.01 |
Cisco NCS 5500 IOS XR 6.1 PK9 イメージ |
|
| ファンオプション |
NCS-1RU-FAN-RV |
NCS 5500 1 RU シャーシファントレイポート（S）排気/背面から前面 |
| NCS-1RU-FAN-FW |
NCS 5500 1 RU シャーシファントレイポート（S）吸気/前面から背面 |
|
| 電源オプション |
NCS-1100W-ACRV |
NCS 5500 AC 1100 W 電源装置ポート（S）排気/背面から前面 |
| NCS-1100W-ACFW |
NCS 5500 AC 1100 W 電源装置ポート（S）吸気/前面から背面 |
|
| NCS-1100W-DCRV |
NCS 5500 DC 1100 W 電源装置ポート（S）排気/背面から前面 |
|
| NCS-950W-DCFW |
NCS 5500 DC 950 W 電源装置ポート（S）吸気/前面から背面 |
|
| アクセサリオプション |
NCS-1RU-ACC-KIT |
NCS 5500 アクセサリキット（1 RU シャーシ用） |
| NCS-1RU-NEBS-KIT |
NCS 5500 NEBS キット（1 RU シャーシ用。NCS-1RU-ACC-KIT 含む） |
表 8. NCS-5501 で使用可能な永久ソフトウェアライセンスの構成情報
| 部品番号 |
説明 |
| NC55P-ADVL3-5501T |
NCS 5500 L3VPN ライセンス（NCS-5501 用） |
| NC55P-ADVL3-100T |
NCS 5500 L3VPN ライセンス（NCS 5500 Base、100 G 帯域幅用） |
| NC55P-ADVL2-5501T |
NCS 5500 L2VPN ライセンス（NCS-5501 用） |
| NC55P-ADVL2-100T |
NCS 5500 L2VPN ライセンス（NCS 5500 Base、100 G 帯域幅用） |
| NC55P-CRAGR-5501T |
NCS 5500 コア/アグリゲーションライセンス（NCS-5501 用 |
| NC55P-CRAGR-100T |
NCS 5500 コア/アグリゲーションライセンス（NCS 5500 Base、100 G 帯域幅用） |
| NC55P-PEER-5501T |
NCS 5500 ピアリングライセンス（NCS-5501 用） |
| NC55P-PEER-100T |
NCS 5500 ピアリングライセンス（NCS 5500 Base、100 G 帯域幅用） |
| NC55P-ADVDC-5501T |
NCS 5500 Advance Data Center ライセンス（NCS-5501 用） |
| NC55P-ADVDC-100T |
NCS 5500 Advance Data Center ライセンス（NCS 5500 Base、100 G 帯域幅用） |
| NC55P-BASIC-LSR |
NCS 5500 Basic MPLS LSR ライセンス |
表 9. NCS-5501-SE で使用可能な永久ソフトウェアライセンスの構成情報
| 部品番号 |
説明 |
| NC55P-ADVL3-5501S |
NCS 5500 L3VPN ライセンス（NCS-5501-SE 用） |
| NC55P-ADVL3-100S |
NCS 5500 L3VPN ライセンス（NCS 5500 SE、100 G 帯域幅用） |
| NC55P-ADVL2-5501S |
NCS 5500 L2VPN ライセンス（NCS-5501-SE 用） |
| NC55P-ADVL2-100S |
NCS 5500 L2VPN ライセンス（NCS 5500 SE、100 G 帯域幅用） |
| NC55P-CRAGR-5501S |
NCS 5500 コア/アグリゲーションライセンス（NCS-5501-SE 用） |
| NC55P-CRAGR-100S |
NCS 5500 コア/アグリゲーションライセンス（NCS 5500 SE、100 G 帯域幅用） |
| NC55P-PEER-5501S |
NCS 5500 ピアリングライセンス（NCS-5501-SE 用） |
| NC55P-PEER-100S |
NCS 5500 ピアリングライセンス（NCS 5500 SE、100 G 帯域幅用） |
| NC55P-ADVDC-5501S |
NCS 5500 Advance Data Center ライセンス（NCS-5501-SE 用） |
| NC55P-ADVDC-100S |
NCS 5500 Advance Data Center ライセンス（NCS 5500 SE、100 G 帯域幅用） |
| NC55P-BASIC-LSR |
NCS 5500 Basic MPLS LSR ライセンス |
| NC55P-TIMING-F |
NCS 5500 Timing/Mobility ライセンス（固定構成シャーシ用） |
表 10. 構成情報：柔軟な消費モデルのソフトウェアライセンス
| 製品番号 |
製品の説明 |
| ESS-100G-RTU-1 |
NCS 5500 コアおよびアグリゲーション Essential ソフトウェア RTU v1.0、100G 単位 |
| ADV-100G-RTU-1 |
NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials ソフトウェア RTU v1.0、100G 単位 |
| ADN-100G-RTU-1 |
NCS 5500 コアおよびアグリゲーション Advantage w/ Essentials ソフトウェア RTU v1.0、100G 単位 |
| ESS-100G-SIA-3 |
NCS 5500 コアおよびアグリゲーション Essential SIA、100G 単位、3 ～ 5 年間のサブスクリプション |
| ADV-100G-SIA-3 |
NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials SIA、100G 単位、3 ～ 5 年間のサブスクリプション |
| ADN-100G-SIA-3 |
NCS 5500 コアおよびアグリゲーション Advantage w/ Essentials SIA、100G 単位、3 ～ 5 年間のサブスクリプション |
| ESS-100G-SIA-5 |
NCS 5500 コアおよびアグリゲーション Essential SIA、100G 単位、5 ～ 10 年間のサブスクリプション |
| ADV-100G-SIA-5 |
NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials SIA、100G 単位、5 ～ 10 年間のサブスクリプション |
| ADN-100G-SIA-5 |
NCS 5500 コアおよびアグリゲーション Advantage w Essentials SIA、100G 単位、5 ～ 10 年間のサブスクリプション |
Cisco Network Convergence System 5500 シリーズ永久ソフトウェアライセンスの詳細については、このデータシートを参照してください。NCS 5500 シリーズの柔軟な消費モデルの詳細については、IOS XR ソフトウェアの柔軟な消費モデルのデータシートを参照してください。
表 11. NCS-5501 および NCS-5501-SE シャーシでサポートされるオプティクスに関する発注情報
| タイプ |
部品番号 |
説明 |
| 1G |
GLC-TE（1000BASE-T） GLC-SX-MMD GLC-LH-SMD |
1000 BASE-T 標準、RJ45 銅線 NCS-5501-SE に関する注意：GLC-TE（1000 BASE-T）SFP モジュールおよび 1 G オプティクス SFP での 1 G 自動ネゴシエーション（Clause 37）は、ポート 8 ～ 15 ではサポートされていません。 1000BASE-SX 短波長、MMF 1000BASE-LX/LH 長波長、SMF、10 km |
| 10G |
SFP-10G-SR SFP-10G-SR-S SFP-10G-SR-X SFP-10G-LR SFP-10G-LR-S SFP-10G-LR-X |
Cisco 10GBASE-SR SFP+ モジュール（MMF 用） Cisco 10GBASE-SR SFP+ モジュール（MMF 用 S クラス） Cisco マルチレート 10GBASE-SR、10GBASE-SW、OTU2e SFP+ モジュール（MMF 用）、拡張温度範囲 Cisco 10GBASE-LR SFP+ モジュール（SMF 用） Cisco 10GBASE-LR SFP+ モジュール（SMF 用 S クラス） Cisco マルチレート 10GBASE-LR、10GBASE-LW、OTU2e SFP+ モジュール（SMF 用）、拡張温度範囲対応 |
| 40G |
QSFP-40G-SR4 QSFP-40G-SR4-S QSFP-40G-CSR4 QSFP-40G-SR-BD QSFP-40G-LR4 QSFP-40G-LR4-S WSP-Q40GLR4L QSFP-4x10G-LR-S（40G-PSM4） QSFP-40G-ER4 |
40GBASE-SR4 QSFP+ トランシーバモジュール（MMF 用）、4 レーン、波長 850 nm、12 ファイバ MPO/MTP コネクタ 40GBASE-SR4（IEEE 802.3ba 仕様）QSFP+ トランシーバモジュール（MMF 用）、4 レーン、波長 850 nm、12 ファイバ MPO/MTP コネクタ 40GBASE-CSR4 QSFP+ トランシーバモジュール（MMF 用）、4 レーン、波長 850 nm、MPO-12 コネクタ、300 m リーチ、OM3 ファイバ 40G QSFP 双方向トランシーバモジュール、デュプレックス マルチモード ファイバ、LC デュプレックスコネクタ、100 m リーチ、OM3 ファイバ 40GBASE-LR4 QSFP40G トランシーバモジュール（SMF 用）、4 CWDM レーン（1310 nm ウィンドウ多重内部モジュール内）、デュプレックス LC コネクタ、10 km、マルチレートサポート（40 G イーサネットおよび OTU3） 40GBASE-LR4 QSFP40G トランシーバモジュール（SMF 用）、4 CWDM レーン（1310 nm ウィンドウ多重内部モジュール内）、デュプレックス LC コネクタ、10 km 40GBASE-LR4 QSFP40G トランシーバモジュール（SMF 用）、4 CWDM レーン（1310 nm ウィンドウ多重内部モジュール内）、デュプレックス LC コネクタ、2 km 4 X 10 GBASE-LR/40 G PSM4 トランシーバ 40GBASE-LR4 QSFP40G トランシーバモジュール（SMF 用）、4 CWDM レーン（1310 nm ウィンドウ多重内部モジュール内）、デュプレックス LC コネクタ、40 km |
| 100 G |
QSFP-100G-SR4-S QSFP-100G-LR4-S QSFP-100G-CWDM4-S QSFP-100G-PSM4-S QSFP-100G-AOC1M QSFP-100G-AOC2M QSFP-100G-AOC3M QSFP-100G-AOC5M QSFP-100G-AOC7M QSFP-100G-AOC10M QSFP-100G-AOC15M QSFP-100G-AOC20M QSFP-100G-AOC25M QSFP-100G-AOC30M |
100 GBASE SR4 QSFP トランシーバ、MPO、100 m（OM4 MMF 使用） 100 GBASE LR4 QSFP トランシーバ、LC、10 km（SMF 使用） 100 GBASE CWDM4 QSFP トランシーバ、LC、2 km（SMF 使用） 100 GBASE PSM4 QSFP トランシーバ、MPO、500 m（SMF 使用） 100 GBASE QSFP アクティブ光ケーブル 1 m 100 GBASE QSFP アクティブ光ケーブル 2 m 100 GBASE QSFP アクティブ光ケーブル 3 m 100 GBASE QSFP アクティブ光ケーブル 5 m 100 GBASE QSFP アクティブ光ケーブル 7 m 100 GBASE QSFP アクティブ光ケーブル 10 m 100 GBASE QSFP アクティブ光ケーブル 15 m 100 GBASE QSFP アクティブ光ケーブル 20 m 100 GBASE QSFP アクティブ光ケーブル 25 m 100 GBASE QSFP アクティブ光ケーブル 30 m |
表 12. NCS-5501 および NCS-5501-SE シャーシでサポートされる電源ケーブルに関する発注情報
| 部品番号 |
説明 |
| CAB-250V-10A-BR |
電源コード、250 V、10 A（ブラジル） |
| CAB-250V-10A-ID |
AC 電源コード、250 V、10 A（インド） |
| CAB-250V-10A-IS |
AC 電源コード、250 V、10 A（イスラエル） |
| CAB-C13-C14-2M |
電源コード ジャンパ、C13-C14 コネクタ、長さ 2 m |
| PWR-CORD-ROK-A |
電源コード ROK 1.8 m BlackYP-22K To YC-12 |
| 15454-M-CBL-R-JPN |
AC 電源ケーブル - 日本、右側開口部 |
| CAB-250V-10A-AR |
AC 電源コード、250 V、10 A（アルゼンチン） |
| CAB-250V-10A-CN |
AC 電源コード、250 V、10 A（中国） |
| CAB-9K10A-IT |
電源コード、250 VAC、10 A、CEI 23-16/VII プラグ（イタリア） |
| CAB-AC-L620-C13 |
AC 電源コード、NEMA L6-20 - C13、2 m/6.5 フィート |
| CAB-C13-CBN |
キャビネット ジャンパ電源コード、250 VAC 10A、C14-C13 コネクタ |
| CAB-N5K6A-NA |
電源コード、200/240 V 6 A（北米） |
| CAB-3P-JPN |
AC 電源コード（日本）、C13、3 極プラグ、2.3 m |
| CAB-9K10A-SW |
電源コード、250 VAC、10 A、MP232 プラグ（スイス） |
| CAB-9K10A-UK |
電源コード、250 VAC、10 A、BS1363 プラグ（13 A ヒューズ）（英国） |
| CAB-ACTW |
AC 電源コード（台湾）、C13、EL 302、2.3 m |
| CAB-IND-10A |
インド用 10A 電源ケーブル |
| 15454-M-CBL-L-JPN |
AC 電源ケーブル - 日本、左側開口部 |
| CAB-9K10A-EU |
電源コード、250 VAC、10 A、CEE 7/7 プラグ（EU） |
| CAB-9K12A-NA |
電源コード、125 VAC、13 A、NEMA 5-15 プラグ（北米） |
| CAB-C13-C14-JMPR |
埋め込み型レセプタクル AC 電源コード 27 インチ |
| CAB-9K10A-AU |
電源コード、250 VAC、10 A、3112 プラグ（オーストラリア） |
表 13. NCS-5502 および NCS-5502-SE に関する発注情報
| 部品タイプ |
部品番号 |
説明 |
| シャーシ |
NCS-5502 |
NCS5502 固定構成 48 X 100 G シャーシ |
| RTU |
NCS-5502-LIC |
NCS 5502 使用権ライセンス |
| シャーシ |
NCS-5502-SE |
NCS5502 - 48 X 100 G スケールシャーシ |
| RTU |
NCS-5502SE-LIC |
NCS 5502 スケール使用権ライセンス |
| SW |
XR-NC55-P-06.01 |
Cisco NCS 5500 IOS XR 6.1 イメージ |
| XR-NC55-PK9-06.01 |
Cisco NCS 5500 IOS XR 6.1 PK9 イメージ |
|
| ファンオプション |
NC55-2RU-FAN-RV |
NCS 5500 ファントレイ 2 RU シャーシポート（S）排気/背面から前面 |
| NC55-2RU-FAN-FW |
NCS 5500 ファントレイ 2 RU シャーシポート（S）吸気/前面から背面 |
|
| 電源オプション |
NC55-2KW-DCRV |
NCS 5500 DC 2 KW 電源装置ポート（S）排気/背面から前面 |
| NC55-2KW-DCFW |
NCS 5500 DC 2 KW 電源装置ポート（S）吸気/前面から背面 |
|
| NC55-2KW-ACRV |
NCS 5500 AC 2 KW 電源装置ポート（S）排気/背面から前面 |
|
| NC55-2KW-ACFW |
NCS 5500 AC 2 KW 電源装置ポート（S）吸気/前面から背面 |
|
| アクセサリ |
NCS-2RU-ACC-KIT |
NCS 5500 アクセサリキット 2 RU シャーシ |
| フィルタオプション |
NCS-5502-FLTR-RV |
NCS 5502 フィルタポート側排気/背面から前面 |
| NCS-5502-FLTR-FW |
NCS 5502 フィルタポート側吸気/前面から背面 |
表 14. NCS-5502 シャーシで使用可能なソフトウェアライセンスの発注情報
| 部品番号 |
説明 |
| NC55P-ADVL3-5502T |
NCS 5500 L3VPN ライセンス（NCS-5502 用） |
| NC55P-ADVL3-100T |
NCS 5500 L3VPN ライセンス（NCS 5500 Base、100 G 帯域幅用） |
| NC55P-ADVL2-5502T |
NCS 5500 L2VPN ライセンス（NCS-5502 用） |
| NC55P-ADVL2-100T |
NCS 5500 L2VPN ライセンス（NCS 5500 Base、100 G 帯域幅用） |
| NC55P-CRAGR-5502T |
NCS 5500 コア/アグリゲーションライセンス（NCS-5502 用） |
| NC55P-CRAGR-100T |
NCS 5500 コア/アグリゲーションライセンス（NCS 5500 Base、100 G 帯域幅用） |
| NC55P-PEER-5502T |
NCS 5500 ピアリングライセンス（NCS-5502 用） |
| NC55P-PEER-100T |
NCS 5500 ピアリングライセンス（NCS 5500 Base、100 G 帯域幅用） |
| NC55P-ADVDC-5502T |
NCS 5500 Advance Data Center ライセンス（NCS-5502 用） |
| NC55P-ADVDC-100T |
NCS 5500 Advance Data Center ライセンス（NCS 5500 Base、100 G 帯域幅用） |
| NC55P-BASIC-LSR |
NCS 5500 Basic MPLS LSR ライセンス |
表 15. NCS-5502-SE シャーシで使用可能なソフトウェアライセンスの発注情報
| 部品番号 |
説明 |
| NC55P-ADVL3-5502S |
NCS 5500 L3VPN ライセンス（NCS-5502-SE 用） |
| NC55P-ADVL3-100S |
NCS 5500 L3VPN ライセンス（NCS 5500 SE、100 G 帯域幅用） |
| NC55P-ADVL2-5502S |
NCS 5500 L2VPN ライセンス（NCS-5502-SE 用） |
| NC55P-ADVL2-100S |
NCS 5500 L2VPN ライセンス（NCS 5500 SE、100 G 帯域幅用） |
| NC55P-CRAGR-5502S |
NCS 5500 コア/アグリゲーションライセンス（NCS-5502-SE 用） |
| NC55P-CRAGR-100S |
NCS 5500 コア/アグリゲーションライセンス（NCS 5500 Base、100 G 帯域幅用） |
| NC55P-PEER-5502S |
NCS 5500 ピアリングライセンス（NCS-5502-SE 用） |
| NC55P-PEER-100S |
NCS 5500 ピアリングライセンス（NCS 5500 SE、100 G 帯域幅用） |
| NC55P-ADVDC-5502S |
NCS 5500 Advance Data Center ライセンス（NCS-5502-SE 用） |
| NC55P-ADVDC-100S |
NCS 5500 Advance Data Center ライセンス（NCS 5500 SE、100 G 帯域幅用） |
| NC55P-BASIC-LSR |
NCS 5500 Basic MPLS LSR ライセンス |
表 16. 構成情報：柔軟な消費モデルのソフトウェアライセンス
| 製品番号 |
製品の説明 |
| ESS-100G-RTU-1 |
NCS 5500 コアおよびアグリゲーション Essential ソフトウェア RTU、100G 単位 |
| ADV-100G-RTU-1 |
NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials ソフトウェア RTU、100G 単位 |
| ADN-100G-RTU-1 |
NCS 5500 コアおよびアグリゲーション Advantage w/ Essentials ソフトウェア RTU、100G 単位 |
| ESS-100G-SIA-3 |
NCS 5500 コアおよびアグリゲーション Essential SIA、100G 単位、3 ～ 5 年間のサブスクリプション |
| ADV-100G-SIA-3 |
NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials SIA、100G 単位、3 ～ 5 年間のサブスクリプション |
| ADN-100G-SIA-3 |
NCS 5500 コアおよびアグリゲーション Advantage w/ Essentials SIA、100G 単位、3 ～ 5 年間のサブスクリプション |
| ESS-100G-SIA-5 |
NCS 5500 コアおよびアグリゲーション Essential SIA、100G 単位、5 ～ 10 年間のサブスクリプション |
| ADV-100G-SIA-5 |
NCS 5500 コアおよびアグリゲーション Advantage w/o Essentials SIA、100G 単位、5 ～ 10 年間のサブスクリプション |
| ADN-100G-SIA-5 |
NCS 5500 コアおよびアグリゲーション Advantage w Essentials SIA、100G 単位、5 ～ 10 年間のサブスクリプション |
表 17. NCS-5502 および NCS-5502-SE シャーシでサポートされるオプティクスに関する発注情報
| タイプ |
部品番号 |
説明 |
| 100 G |
QSFP-100G-SR4-S QSFP-100G-LR4-S QSFP-100G-CWDM4-S QSFP-100G-PSM4-S QSFP-100G-AOC1M QSFP-100G-AOC2M QSFP-100G-AOC3M QSFP-100G-AOC5M QSFP-100G-AOC7M QSFP-100G-AOC10M QSFP-100G-AOC15M QSFP-100G-AOC20M QSFP-100G-AOC25M QSFP-100G-AOC30M |
100 GBASE SR4 QSFP トランシーバ、MPO、100 m（OM4 MMF 使用） 100 GBASE LR4 QSFP トランシーバ、LC、10 km（SMF 使用） 100 GBASE CWDM4 QSFP トランシーバ、LC、2 km（SMF 使用） 100 GBASE PSM4 QSFP トランシーバ、MPO、500 m（SMF 使用） 100 GBASE QSFP アクティブ光ケーブル 1 m 100 GBASE QSFP アクティブ光ケーブル 2 m 100 GBASE QSFP アクティブ光ケーブル 3 m 100 GBASE QSFP アクティブ光ケーブル 5 m 100 GBASE QSFP アクティブ光ケーブル 7 m 100 GBASE QSFP アクティブ光ケーブル 10 m 100 GBASE QSFP アクティブ光ケーブル 15 m 100 GBASE QSFP アクティブ光ケーブル 20 m 100 GBASE QSFP アクティブ光ケーブル 25 m 100 GBASE QSFP アクティブ光ケーブル 30 m |
| 40G |
QSFP-40G-SR4 QSFP-40G-SR4-S QSFP-40G-CSR4 QSFP-40G-SR-BD QSFP-40G-LR4 QSFP-40G-LR4-S WSP-Q40GLR4L QSFP-4x10G-LR-S QSFP-40G-ER4 |
40GBASE-SR4 QSFP+ トランシーバモジュール（MMF 用）、4 レーン、波長 850 nm、12 ファイバ MPO/MTP コネクタ 40GBASE-SR4（IEEE 802.3ba 仕様）QSFP+ トランシーバモジュール（MMF 用）、4 レーン、波長 850 nm、12 ファイバ MPO/MTP コネクタ 40GBASE-CSR4 QSFP+ トランシーバモジュール（MMF 用）、4 レーン、波長 850 nm、 40G QSFP 双方向トランシーバモジュール、デュプレックス マルチモード ファイバ、LC デュプレックスコネクタ、100 m リーチ、OM3 ファイバ 40GBASE-LR4 QSFP40G トランシーバモジュール（SMF 用）、4 CWDM レーン（1310 nm ウィンドウ多重内部モジュール内）、デュプレックス LC コネクタ、10 km、マルチレートサポート（40 G イーサネットおよび OTU3） 40GBASE-LR4 QSFP40G トランシーバモジュール（SMF 用）、4 CWDM レーン（1310 nm ウィンドウ多重内部モジュール内）、デュプレックス LC コネクタ、10 km 40GBASE-LR4 QSFP40G トランシーバモジュール（SMF 用）、4 CWDM レーン（1310 nm ウィンドウ多重内部モジュール内）、デュプレックス LC コネクタ、2 km 4 X 10 GBASE-LR/40 G PSM4 トランシーバ 40GBASE-LR4 QSFP40G トランシーバモジュール（SMF 用）、4 CWDM レーン（1310 nm ウィンドウ多重内部モジュール内）、デュプレックス LC コネクタ、40 km |
表 18. NCS-5502 および NCS-5502-SE シャーシでサポートされる電源ケーブルに関する発注情報
| 部品番号 |
説明 |
| CAB-250V-10A-BR |
電源コード、250 V、10 A（ブラジル） |
| CAB-250V-10A-ID |
AC 電源コード、250 V、10 A（インド） |
| CAB-250V-10A-IS |
AC 電源コード、250 V、10 A（イスラエル） |
| CAB-C13-C14-2M |
電源コード ジャンパ、C13-C14 コネクタ、長さ 2 m |
| PWR-CORD-ROK-A |
電源コード ROK 1.8 m BlackYP-22K To YC-12 |
| 15454-M-CBL-R-JPN |
AC 電源ケーブル - 日本、右側開口部 |
| CAB-250V-10A-AR |
AC 電源コード、250 V、10 A（アルゼンチン） |
| CAB-250V-10A-CN |
AC 電源コード、250 V、10 A（中国） |
| CAB-9K10A-IT |
電源コード、250 VAC、10 A、CEI 23-16/VII プラグ（イタリア） |
| CAB-AC-L620-C13 |
AC 電源コード、NEMA L6-20 - C13、2 m/6.5 フィート |
| CAB-C13-CBN |
キャビネット ジャンパ電源コード、250 VAC 10A、C14-C13 コネクタ |
| CAB-N5K6A-NA |
電源コード、200/240 V 6 A（北米） |
| CAB-3P-JPN |
AC 電源コード（日本）、C13、3 極プラグ、2.3 m |
| CAB-9K10A-SW |
電源コード、250 VAC、10 A、MP232 プラグ（スイス） |
| CAB-9K10A-UK |
電源コード、250 VAC、10 A、BS1363 プラグ（13 A ヒューズ）（英国） |
| CAB-ACTW |
AC 電源コード（台湾）、C13、EL 302、2.3 m |
| CAB-IND-10A |
インド用 10A 電源ケーブル |
| 15454-M-CBL-L-JPN |
AC 電源ケーブル - 日本、左側開口部 |
| CAB-9K10A-EU |
電源コード、250 VAC、10 A、CEE 7/7 プラグ（EU） |
| CAB-9K12A-NA |
電源コード、125 VAC、13 A、NEMA 5-15 プラグ（北米） |
| CAB-C13-C14-JMPR |
埋め込み型レセプタクル AC 電源コード 27 インチ |
| CAB-9K10A-AU |
電源コード、250 VAC、10 A、3112 プラグ（オーストラリア） |
Cisco NCS 5500 シリーズには、1 年間の制限付きハードウェア保証が付属します。保証には、返品許可（RMA）の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。
シスコは、Cisco NCS 5500 シリーズの導入と最適化を成功させるために、各種のサービスを用意しています。シスコの革新的なサービスは、スタッフ、プロセス、ツール、パートナー独自の組み合わせで、運用効率とデータセンターネットワークの向上を実現します。シスコアドバンスドサービスは、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。Cisco SMARTnet™ サービスを利用すると、シスコのネットワーク専門家や高い実績を持つリソースにいつでも直接アクセスでき、ミッション クリティカルな問題を解決できます。このサービスでは、ご使用の Cisco NCS 5500 シリーズに関してプロアクティブな診断やリアルタイムのアラートを提供する Cisco Smart Call Home サービスをご活用いただけます。シスコのサービスは、ネットワーク ライフサイクル全体にわたって最大限に投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。
目的達成に役立つ柔軟な支払いソリューション
Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください。
Cisco NCS 5500 シリーズの詳細については、Cisco Network Convergence System 5500 シリーズを参照してください。
