Cisco Catalyst 8300/8200 シリーズ エッジプラットフォーム発注ガイド
偏向のない言語
この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
インテントベース WAN の基盤

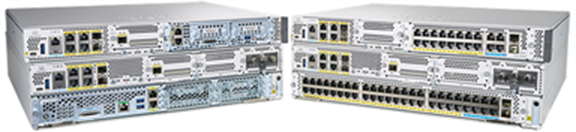

Cisco® Catalyst® 8300 および 8200 シリーズ エッジプラットフォームは、次世代のソフトウェア定義型 WAN インフラストラクチャの基盤となるものです。両シリーズは、SD-WAN、5G、優れたパフォーマンスを実現するクラウドネイティブの俊敏性、高い WAN ポート密度、冗長電源（C8300 のみ）を実現するように特別に設計されています。また、シスコの高度な SD-WAN 機能と合わせて、単一の統合オペレーティングシステムで提供されるようになりました。
Cisco Catalyst 8300 シリーズ エッジプラットフォームには 4 つのモデルがあります。いずれも、Cisco 4000 シリーズ サービス統合型ルータ（ISR）で使用され、広く普及しているネットワーク インターフェイス モジュール（NIM）およびサービスモジュール（SM）のほとんどをサポートしています。また、Catalyst 8300 の 4 つのモデルすべてに、デフォルトでデュアル冗長電源装置が付属しています。
Cisco Catalyst 8200 シリーズ エッジプラットフォームは、ネットワーク インターフェイス モジュール（NIM）を 1 つサポートしていますが、サービスモジュール（SM）はサポートしていません。付属している電源装置は 1 つです。
表 1. Cisco Catalyst 8300/8200 シリーズ エッジプラットフォームの製品 ID
| 製品 ID |
説明 |
| C8300-2N2S-4T2X |
Cisco Catalyst 8300 エッジプラットフォーム（SM X 2、NIM X 2、Pluggable Interface Module（PIM）スロット X 1 搭載） 10GigE SFP+ X 2、1GigE RJ45 X 4、8GB DRAM、16GB M.2 SSD ストレージ （C8300 2RU、10G WAN） |
| C8300-2N2S-6T |
Cisco Catalyst 8300 エッジプラットフォーム（SM X 2、NIM X 2、PIM スロット X 1 搭載） 1GigE SFP X 2、1GigE RJ45 X 4、8GB DRAM、16GB M.2 SSD ストレージ （C8300 2RU、1G WAN） |
| C8300-1N1S-4T2X |
Cisco Catalyst 8300 エッジプラットフォーム（SM X 1、NIM X 1、PIM スロット X 1 搭載） 10GigE SFP+ X 2、1GigE RJ45 X 4、8GB DRAM、16GB M.2 SSD ストレージ （C8300 1RU、10G WAN） |
| C8300-1N1S-6T |
Cisco Catalyst 8300 エッジプラットフォーム（SM X 1、NIM X 1、PIM スロット X 1 搭載） 1GigE SFP X 2、1GigE RJ45 X 4、8GB DRAM、16GB M.2 SSD ストレージ （C8300 1RU、1G WAN） |
| C8200-1N-4T |
Cisco Catalyst 8200 エッジプラットフォーム（NIM X 1、PIM スロット X 1 搭載） 1GigE SFP X 2、1GigE RJ45 X 2、8GB DRAM、16GB M.2 SSD ストレージ （C8200 1RU、1G WAN） |
| C8200L-1N-4T |
Cisco Catalyst 8200 エッジプラットフォーム（NIM X 1、PIM スロット X 1 搭載） 1GigE SFP X 2、1GigE RJ45 X 2、4GB DRAM、16GB M.2 SSD ストレージ （C8200 1RU、500Mbps WAN） |
| C8200L-1N-4T |
Cisco Catalyst 8200L エッジプラットフォーム（NIM X 1、PIM スロット X 1 搭載） 1GigE SFP X 2、1GigE RJ45 X 2、4GB DRAM （C8200 1RU、1G WAN） |
Cisco Catalyst 8300/8200 シリーズ エッジプラットフォームは、Cisco DNA サブスクリプション ライセンス（必須）および、従来のルーティング環境と SD-WAN 環境両用のシャーシと一緒に発注する必要があります。
この発注ガイドでは、ハードウェア プラットフォームと Cisco DNA サブスクリプションの発注手順について説明します。

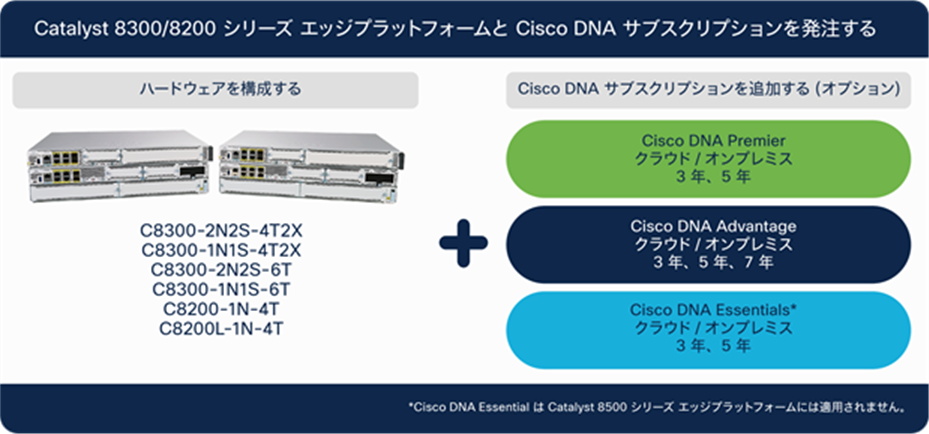

Cisco Catalyst 8300/8200 シリーズ エッジプラットフォームと Cisco DNA サブスクリプションを発注する
Cisco Catalyst 8300/8200 シリーズ エッジプラットフォームと Cisco DNA サブスクリプション（必須）を発注する方法には、次の 3 つがあります。
オプション 1：Cisco Catalyst 8300/8200 シリーズ エッジプラットフォームを最も簡単に発注できる方法で、推奨しています。表 1 に記載されているそれぞれのトップレベル プラットフォーム SKU を利用して、ハードウェアと合わせて Cisco DNA サブスクリプションを発注します。ハードウェアと合わせて Cisco DNA サブスクリプションを発注すると、サブスクリプションの開始日はハードウェアの出荷日と同じになりますが、さらに 90 日間のオフセットを設定することもできます。ただし、必ずしもハードウェアとサブスクリプションを一緒に発注する必要はなく、オプション 2 で説明するように個別に購入することも可能です。
ハードウェアと合わせて Cisco DNA サブスクリプションを発注
オプション 2：ハードウェアと Cisco DNA サブスクリプションの両方を個別に発注します。Cisco Catalyst 8300/8200 シリーズ エッジ プラットフォーム ハードウェアをそれぞれのプラットフォーム SKU（表 1）で発注し、サブスクリプション ライセンスを L-DNA-C8300 または L-DNA-C8200 で発注します。ハードウェアと別に発注した Cisco DNA サブスクリプションには、サブスクリプションの開始日を遅らせるために最大 90 日間のオフセットを設定できます。
ハードウェアとサブスクリプションを個別に発注
オプション 3：便利な C8300-DNA、C8200-DNA バンドルを利用して、ハードウェアと Cisco DNA サブスクリプションの両方を一緒に発注します。現時点では推奨されるオプションではなく、今後なくなる予定です。
オプション 1：ハードウェアシステムと合わせて Cisco DNA サブスクリプションを発注する
Cisco Catalyst 8300 シリーズには、主に、パフォーマンス、NIM/SM スロットの数、サポートされる 10G/1G WAN ポート数が異なる 4 つのシャーシモデルがあります（表 1 参照）。Cisco Catalyst 8200 シリーズのモデルは 2 つです（表 1 参照）。発注するには、それぞれのハードウェア プラットフォーム SKU を検索して、BOM に追加します。追加したら、次のガイドラインに基づき、必要に応じてハードウェアシャーシを構成します。
A. ソフトウェアのオペレーティングシステムを選択する
すべての Catalyst 8300 プラットフォームには、Cisco Unified IOS XE ソフトウェアイメージが含まれていて、Cisco IOS XE ベースの従来の導入と、単一のバイナリイメージでの IOS XE SD-WAN 導入に対応しています。すべての Catalyst 8300 エッジプラットフォームでサポートされる最小バージョンは、Cisco Unified IOS XE リリース 17.3.2 です。Catalyst C8200-1N-4T でサポートされる最小バージョンは Cisco Unified IOS XE リリース 17.4.1 ですが、C8200L-1N-4T では Cisco Unified IOS XE リリース 17.5.1 です。図 3 に記載しているように、ソフトウェアイメージの製品 ID（PID）の命名規則から、要件に合った製品を判断できます。

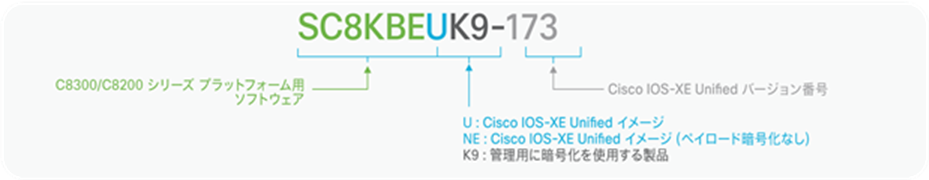

Catalyst 8300 および 8200 の PID 命名規則

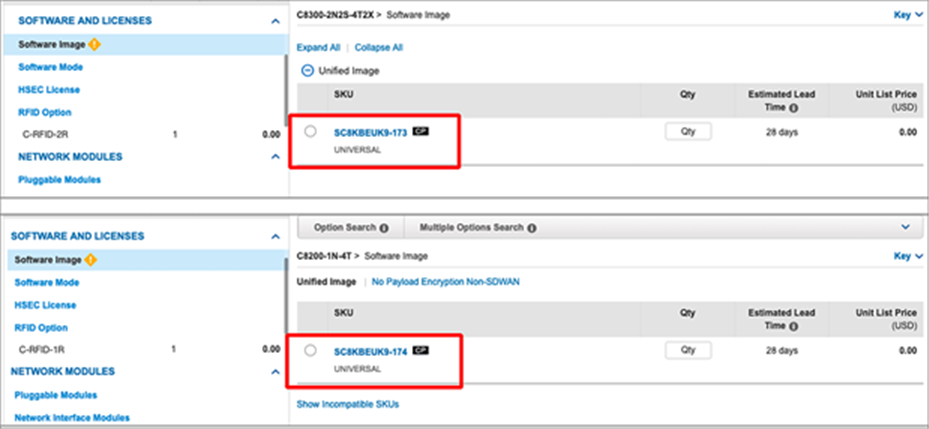

図 4 は、Cisco Commerce Workspace（CCW）でソフトウェア オペレーティング システムを選択する画面のキャプチャです。
CCW でのソフトウェアイメージの発注
B. ソフトウェアモードを選択する
Cisco Unified IOS XE イメージは、単一のバイナリイメージで 2 つのモードをサポートしています。
● 自律モード：従来のルーティング（Cisco IOS XE）導入用です。コマンドライン インターフェイス（CLI）または Cisco DNA-C アプライアンスを利用して管理します。
● コントローラモード：Cisco SD-WAN（IOS XE SD-WAN）導入用です。Cisco vManage コントローラを利用して管理します。
ネットワークに関する導入ニーズとお客様の希望に基づいて、任意の時点で 2 つのモードを切り替えることができます。ただし、コントローラモードを明示的に選択しない限り、発注時のデフォルトモードは自律モードです。
表 2 に、ソフトウェアモードを選択する際の製品番号とその説明を示します。
表 2. Cisco Unified IOS XE ソフトウェアモードを選択する際の製品番号
| 製品番号 |
説明 |
| IOSXE-AUTO-MODE |
Cisco IOS XE 自律モード（デフォルトモード） |
| IOSXE-CTRL-MODE |
Cisco IOS XE コントローラモード |
注： Cisco Unified イメージとブートモードの詳細については、こちらを参照してください。
C. システムメモリとストレージを選択する
DRAM およびフラッシュ：すべての Catalyst 8300/8200 エッジプラットフォームには、デフォルトで 8 GB DRAM が搭載されています。単一の DIMM スロットで 16 GB または 32 GB にアップグレードするオプションがあります（4 GB DRAM がデフォルトの 8200L を除く）。すべての Catalyst 8300/8200 プラットフォームは、マザーボードにデフォルトの 8 GB フラッシュが固定されて出荷されるため、アップグレードできません。
M.2 ストレージ：すべての Catalyst 8300/8200 プラットフォームには、デフォルトで 16 GB の M.2 USB ストレージが搭載されていて、オプションで 32 GB にアップグレードできます。同様にオプションで、600 GB M.2 Non-Volatile Memory Express（NVMe）SSD を選択することもできます。ストレージオプションは、M.2 USB または M.2 NVMe SSD のいずれかです。
表 3 に、発注時に指定できる DRAM および M.2 の各オプションとスペアの製品番号をまとめています。
表 3. DRAM および M.2 USB/SSD ストレージオプションを選択する際の製品番号
| DRAM 製品番号 |
スペア DRAM 製品番号 |
M.2 ストレージ製品番号 |
スペア M.2 ストレージ製品番号 |
| MEM-C8300-8GB MEM-C8200-8GB MEM-C8200-4GB（C8200L のデフォルト） |
MEM-C8300-8GB= MEM-C8200-8GB= MEM-C8200-4GB= |
M2USB-16G（デフォルト） |
M2USB-16G= |
| MEM-C8300-16GB MEM-C8200-16GB |
MEM-C8300-16GB= MEM-C8200-16GB= |
M2USB-32G |
M2USB-32G= |
| MEM-C8300-32GB MEM-C8200-32GB |
MEM-C8300-32GB= MEM-C8200-32GB= |
SSD-M2NVME-600G |
SSD-M2NVME-600G= |
D. ネットワークモジュールを選択する
すべての Catalyst 8300 エッジプラットフォームは、Cisco 4000 シリーズ サービス統合型ルータ（ISR）で使用され、広く普及しているデータ/音声用ネットワーク インターフェイス モジュール（NIM）およびサービスモジュール（SM）のほとんどと後方互換性があります。
Cisco Catalyst 8200 シリーズ エッジプラットフォームは、広く普及しているデータ/音声用 NIM のほとんどと後方互換性がありますが、サービスモジュールはサポートしていません。Catalyst 8200 エッジプラットフォームでサポートしているのは、NIM と PIM を 1 つずつのみです。
また、Catalyst 8300 エッジプラットフォームのネットワークモジュール密度を高めるために、アーキテクチャが改善されています。C-SM-NIM-ADPTR を導入すれば、2 つの NIM を 1 つのシングル幅 SM スロットに一緒に挿入できます。デフォルトおよび最大の NIM、SM、Pluggable Interface Module（PIM）スロット数を表 4 にまとめています。
表 4. Catalyst 8300/8200 エッジプラットフォームの SM、NIM、PIM スロット数
| 製品 ID |
デフォルトの SM |
デフォルトの NIM スロット数 |
デフォルトの PIM |
C-SM-NIM-ADPTR を導入した場合の最大 NIM 数 |
| C8300-2N2S-4T2X |
2 |
2 |
1 |
6 |
| C8300-2N2S-6T |
2 |
2 |
1 |
6 |
| C8300-1N1S-4T2X |
1 |
1 |
1 |
3 |
| C8300-1N1S-6T |
1 |
1 |
1 |
3 |
| C8200-1N-4T |
0 |
1 |
1 |
N/A |
| C8200L-1N-4T |
0 |
1 |
1 |
N/A |
表 5 は、Catalyst 8300/8200 エッジプラットフォームでサポートされるすべての NIM、SM、PIM をまとめたものです。8300/8200 エッジプラットフォームでのみ機能するモジュールにはコメントを付けています。
表 5. すべての Catalyst 8300/8200 エッジプラットフォームでサポートされる NIM、PIM、SM モジュール
| LTE モジュール（PIM および NIM） |
NIM データおよび LAN スイッチング |
NIM 音声 |
SM-X2 |
| P-LTEA-LA P-LTEA-EA P-LTEAP18-GL NIM-LTEA-LA NIM-LTEA-EA |
C-NIM-1X* NIM-ES2-4 NIM-ES2-8 NIM-ES2-8-P NIM-1T NIM-2T NIM-4T NIM-16A NIM-24A NIM-VA-B NIM-VAB-A NIM-VAB-M NIM-4SHDSL-EA NIM-1MFT-T1/E1 NIM-2MFT-T1/E1 NIM-4MFT-T1/E1 NIM-8MFT-T1/E1 NIM-1CE1T1-PRI NIM-2CE1T1-PRI NIM-8CE1T1-PRI NIM-2BRI-S/T NIM-4BRI-S/T |
NIM-2FXO、NIM-4FXO NIM-2FXSP、NIM-4FXSP NIM-4E/M NIM-2BRI-NT/TE NIM-4BRI-NT/TE NIM-2FXS/4FXOP NIM-1MFT-T1/E1 NIM-2MFT-T1/E1 NIM-4MFT-T1/E1 NIM-8MFT-T1/E1 NIM-1CE1T1-PRI NIM-2CE1T1-PRI NIM-8CE1T1-PRI NIM-PVDM-32 NIM-PVDM-64 NIM-PVDM-128 NIM-PVDM-256 |
C-SM-NIM-ADPTR* C-SM-16P4M2X* C-SM-40P8M2X*1 SM-X-1T3/E3 SM-X-64A SM-X-8FXS/12FXO SM-X-16FXS/2FXO SM-X-24FXS/4FXO SM-X-72FXS1 SM-X-PVDM-500 SM-X-PVDM-1000 SM-X-PVDM-2000 SM-X-PVDM-3000 UCS-E160S-M3/K9 UCS-E180D-M3/K9 UCS-E1120D-M3/K9 |
注： NIM、PIM、SM それぞれの詳細な互換性マトリックスは、こちらで確認してください。
注： サポートされている光ファイバおよびトランシーバについては、こちらを参照してください。
E. 電源装置とケーブルを選択する
すべての Catalyst 8300 エッジプラットフォームには、デフォルトでデュアル冗長構成の AC 電源とファントレイが付属しています。対応するプラットフォームのそれぞれの電力ワット数で利用可能な AC、DC、Power over Ethernet（PoE）電源オプションから選択できます。すべての電源装置は現場交換可能です。電源ケーブルは、各国の要件に従って必ず選択する必要があります。表 6 に、すべての Catalyst 8300 エッジプラットフォームの AC、DC、PoE 電源オプションをまとめています。
すべての Catalyst 8200 エッジプラットフォームには、シャーシ統合型の 100 ワット AC 電源とファントレイがデフォルトで 1 つずつ搭載されていますが、現場での交換はできません。Power over Ethernet（PoE）モジュールをサポートするには、外部 150 ワット AC 電源を別途発注する必要があります。オプションの外部 PoE 電源が接続されている場合、シャーシは PoE 電源からのみ受電できます。電源ケーブルは、各国の要件に従って必ず選択する必要があります。
表 6. Catalyst 8300/8200 エッジプラットフォーム用 AC、DC、PoE 電源オプション
| 製品 ID |
電源の製品番号 |
説明 |
スペア電源製品番号 |
| C8300-2N2S-4T2X C8300-2N2S-6T |
PWR-CC1-650WAC |
650 ワット AC 電源（デフォルト） |
PWR-CC1-650WAC= |
| PWR-CC1-1000WAC-P |
1000 ワット AC PoE 電源 |
PWR-CC1-1000WAC= |
|
| PWR-CC1-650WDC |
650 ワット DC 電源 |
PWR-CC1-650WDC= |
|
| C8300-1N1S-4T2X C8300-1N1S-6T |
PWR-CC1-250WAC |
250 ワット AC 電源（デフォルト） |
PWR-CC1-250WAC= |
| PWR-CC1-500WAC |
500 ワット AC PoE 電源 |
PWR-CC1-500WAC= |
|
| PWR-CC1-400WDC |
400 ワット DC 電源 |
PWR-CC1-400WDC= |
|
| C8200-1N-4T C8200L-1N-4T |
PWR-CC1-100WAC |
100 ワット AC 電源（デフォルト、一体型） |
N/A |
| PWR-CC1-150WAC |
150 ワット AC PoE 電源（外部） |
PWR-CC1-150WAC= |
F. 付属品
表 7 に、すべての Catalyst 8300/8200 エッジプラットフォームに標準で付属するシステムアクセサリと、お客様が選択できるオプションのアクセサリを記載しています。
表 7. Catalyst 8300/8200 エッジプラットフォームに標準で付属するシステムアクセサリとオプションのアクセサリおよびスペア
| 製品 ID |
標準アクセサリ製品番号 |
説明 |
オプションアクセサリ製品番号 |
スペアアクセサリ |
| C8300-2N2S-4T2X C8300-2N2S-6T |
C8300-RM-19-2R |
Cisco Catalyst 8300 ラックマウントキット（19 インチ 2RU） |
C8300-RM-23-2R |
C8300-RM-19-2R= C8300-RM-23-2R= |
| C-RFID-2R |
Cisco Catalyst 8000 エッジプラットフォーム RFID（2RU） |
C-RFID-NONE |
N/A |
|
| C8300-FAN-2R |
Cisco Catalyst 8300 エッジファントレイ（2RU） |
N/A |
C8300-FAN-2R= |
|
| C8300-1N1S-4T2X C8300-1N1S-6T C8200- 1N-4T C8200L-1N-4T |
C8300-RM-19-1R C8200-RM-19-1R |
Cisco Catalyst 8300 ラックマウントキット（19 インチ 1RU） Cisco Catalyst 8200 ラックマウントキット（19 インチ 1RU） |
C8300-RM-23-1R |
C8300-RM-19-1R= C8300-RM-23-1R= C8200-RM-19-1R= |
| C-RFID-1R |
Cisco Catalyst 8000 エッジプラットフォーム RFID（1RU） |
C-RFID-NONE |
N/A |
|
| すべての C8300 |
C8300-PIM-BLANK* |
Cisco Catalyst 8300 PIM ブランク |
N/A |
C8300-PIM-BLANK= |
| C8300-NIM-BLANK* |
Cisco Catalyst 8300 NIM ブランク |
N/A |
C8300-NIM-BLANK= |
|
| C8300-SM-BLANK* |
Cisco Catalyst 8300 SM ブランク |
N/A |
C8300-SM-BLANK= |
|
| すべての C8200 |
C8200-PIM-BLANK |
Cisco Catalyst 8200 PIM ブランク |
N/A |
C8200-PIM-BLANK= |
| C8200-NIM-BLANK |
Cisco Catalyst 8200 NIM ブランク |
N/A |
C8200-NIM-BLANK= |
G. 暗号化機能輸出管理ライセンス（HSEC ライセンス）を発注する
米国政府の規制および輸出規制に従って、製品に完全な暗号化機能を持たせるには、必須の高セキュリティ（HSEC）ライセンスを適用する必要があります。HSEC ライセンスを適用しない場合、セキュアトンネルは 1,000 まで、単方向暗号化スループットは、最大 250 Mbps です。
Cisco DNA サブスクリプションが組み込まれた Catalyst 8300/8200 エッジプラットフォームでティア 1（T1）以上のスループットを選択して発注すると、HSEC ライセンスが自動的に追加されます。Cisco DNA サブスクリプションを Catalyst 8300/8200 エッジプラットフォームと一緒に発注しない場合、デバイスが合計 250 Mbps 以上（T1 以上）の Cisco DNA サブスクリプション ライセンスを利用する場合は、ハードウェアシステムと合わせて HSEC ライセンスを発注する必要がありますので注意してください。HSEC ライセンスは、シャーシのシリアル番号とデバイスに適用されたライセンスに関連付けられています。暗号化スループットが合計 250 Mbps を超えることが想定される場合は、SD-WAN または従来のルーティング導入のどちらかに関係なく、HSEC ライセンスを取得することを強くお勧めします。
表 8 に、すべての Catalyst 8300 エッジプラットフォームに関する HSEC ライセンスをまとめています。
表 8. Catalyst 8300/8200 エッジプラットフォームの HSEC ライセンス
| 製品 ID |
HSEC 製品番号 |
説明 |
スペア HSEC 製品番号 |
| C8300-2N2S-4T2X C8300-2N2S-6T C8300-1N1S-4T2X C8300-1N1S-6T C8200-1N-4T C8200L-1N-4T |
C8000-HSEC |
Catalyst 8000 シリーズ用米国輸出規制準拠ライセンス |
C8000-HSEC= |
H. Unified Communications（UC）ライセンスを発注する
すべての Catalyst 8300/8200 エッジプラットフォームには、Cisco DNA サブスクリプション ライセンスが必ず必要です。Cisco DNA サブスクリプションティアには、Cisco IOS-XE の従来の機能と最新のイノベーション機能を実行するために必要な、すべてのライセンスが組み込まれています（ステップ 2 参照）。
Cisco 4000 シリーズ ISR とは異なり、Catalyst 8300/8200 エッジプラットフォームでは、特定の UCK9、SECK9、APPK9 ライセンスは必要ありません。これらのライセンスは、それぞれの Cisco DNA サブスクリプションティアと合わせて、永続的（ネットワークスタック）ライセンスの一部としてバンドルされているためです。
ただし、特定の Cisco Unified Border Element（CUBE）および Survivable Remote Site Telephony（SRST）ライセンスについては、主要品目ライセンスの製品番号を使用して発注する必要があります。
表 9 に、ネットワーク スタック ライセンスと Unified Communications（UC）ライセンスのパッケージをまとめています。
表 9. Catalyst 8300/8200 プラットフォームでの Unified Communications のサポートとライセンス
| UC 機能 |
製品番号 |
最低限必要な Cisco DNA ティア |
含まれているネットワークスタック |
| CUBE |
L-CUBE |
Cisco DNA Essentials |
Network Essentials |
| SRST |
L-SRST |
Cisco DNA Advantage |
Network Advantage |
| すべての音声モジュール（FXS/FXO、BRI、E/M、T1-E1 MFT、SM-X-PVDM、NIM-DSP） |
N/A |
Cisco DNA Advantage |
Network Advantage |
I. Cisco DNA サブスクリプションを発注する（オプション）
ハードウェア プラットフォーム SKU の [サブスクリプション（Subscriptions）] セクションで、必要な Cisco DNA サブスクリプションの製品番号（DNA-A-T3-P-3Y など）を選択します。

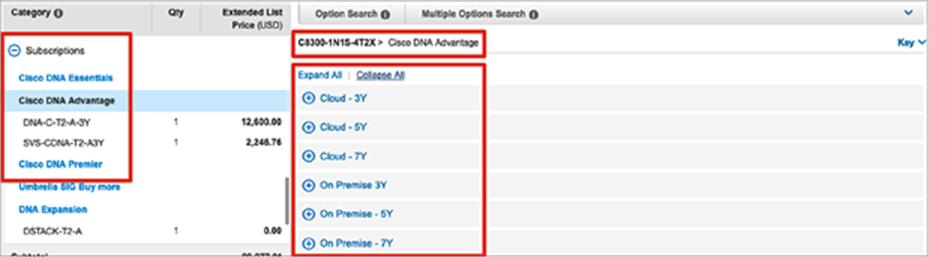

CCW のハードウェア プラットフォーム セクションで Cisco DNA サブスクリプションを選択
オプション 2：ハードウェアと Cisco DNA サブスクリプションを個別に発注する
ハードウェア プラットフォームを発注するには、オプション 1 に記載されているすべての手順（Cisco DNA サブスクリプションの選択（ステップ 1）を除く）を実施します。
ステップ 2. Cisco DNA サブスクリプションを発注する
すべての Catalyst 8300/8200 エッジプラットフォームには、Cisco DNA サブスクリプション ライセンスが必ず必要です。Cisco DNA サブスクリプション ライセンスは、SD-WAN 環境と従来のルーティング環境に共通のため、クラウドでもオンプレミス環境でも、最新のテクノロジーを柔軟に利用できます。また、すべての Cisco DNA サブスクリプションティアには Cisco Software and Solution Support（SWSS）が含まれているため、スマートアカウント/バーチャルアカウント（SA/VA）が必要です。表 10 に記載されている製品番号を使用して、すべての Catalyst 8300/8200 プラットフォームのサブスクリプション ライセンスを発注します。
表 10. すべての Catalyst 8300 および 8200 エッジプラットフォームに共通の Cisco DNA サブスクリプション ライセンス製品番号
| 製品番号 |
説明 |
| L-DNA-C8300 |
Catalyst 8300 シリーズ エッジプラットフォーム用 Cisco DNA サブスクリプション |
| L-DNA-C8200 |
Catalyst 8200 シリーズ エッジプラットフォーム用 Cisco DNA サブスクリプション |
注： Cisco DNA サブスクリプションの概要については、SD-WAN およびルーティング向け Cisco DNA ソフトウェア発注ガイドを参照してください。
L-DNA-C8300/L-DNA-C8200 の発注ステップ
L-DNA-C8300 または L-DNA-C8200 を使用して Cisco DNA サブスクリプション ライセンスを発注するには、次の 4 つの簡単なステップを実施します。
A. プラットフォームを選択する
B. ソフトウェアモード（管理タイプ。表 2 参照）を選択する
C. Cisco DNA サブスクリプション製品番号（DNA-C-T1-A-3Y など）を選択する
D. HSEC ライセンスの利用を承諾する
A. プラットフォームを選択する
希望のプラットフォームを選択します。合わせて、お客様のニーズに合った Cisco DNA サブスクリプション ライセンスも発注します（次のスクリーンショット参照）。

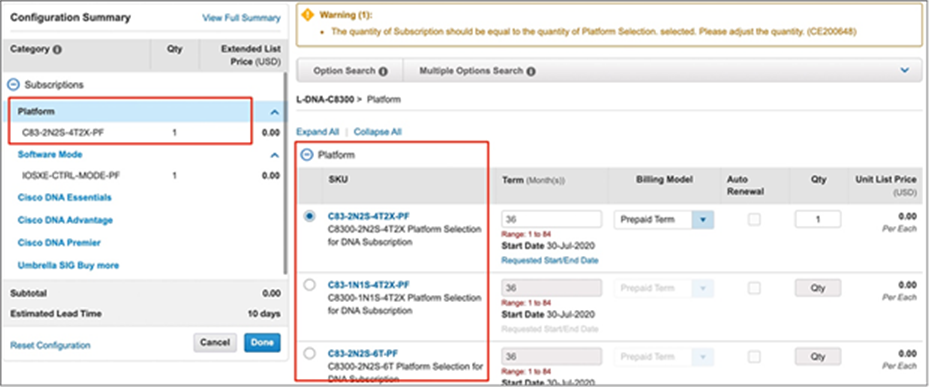

プラットフォームを選択する
B. ソフトウェアモード（管理モード）を選択する
希望のソフトウェアモードを選択します（表 2 参照）。ソフトウェアモードとは、Catalyst 8300/8200 エッジプラットフォームに使用する管理タイプを示します（次のスクリーンショット参照）。
ソフトウェアモードを選択する
C. Cisco DNA サブスクリプション SKU を選択する
次に、管理タイプ、希望の帯域幅ティア（階層）、期間に関する要件に基づいて、Cisco DNA サブスクリプション SKU を選択します（次のスクリーンショット参照）。

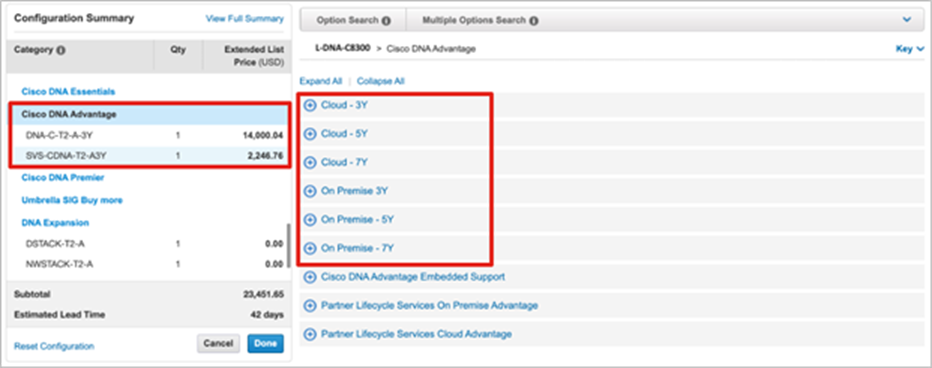

Cisco DNA サブスクリプション SKU を選択する
Cisco Catalyst 8300/8200 シリーズ エッジプラットフォーム用 Cisco DNA サブスクリプションの対応マトリックス

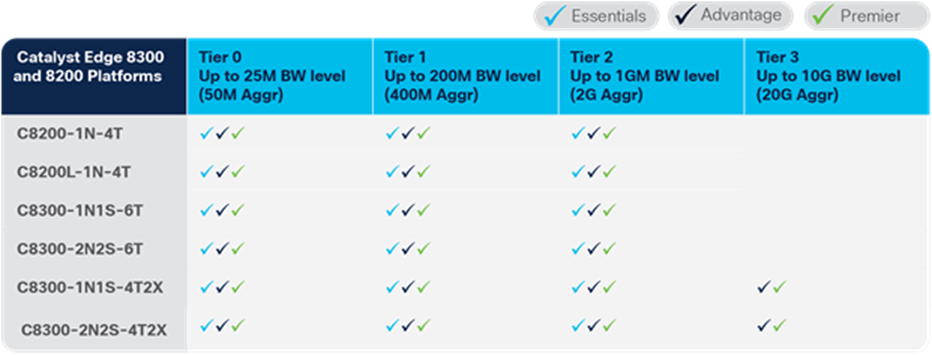

図 9 は、それぞれのプラットフォームに適用可能なサブスクリプション帯域幅ティア（階層）の詳細を示したものです。
Catalyst 8300/8200 エッジプラットフォーム用 Cisco DNA サブスクリプション対応マトリックス
注： ティア 3 は、C8300-1N1S-4T2X、C8300-2N2S-4T2X、C8500L-8S4X、C8500-12X、C8500-12X4QC プラットフォームで最大のスループットが得られるティアです。
注： ティア 2 は、C8200-uCPE-1NB、C8200-1N-4T、C8200L-1N-4T、C8300-1N1S-6T、C8300-2N2S-6T プラットフォームで最大のスループットが得られます。

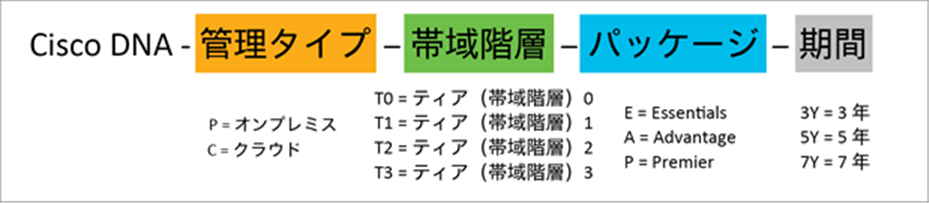

注： 表 11 の Cisco DNA サブスクリプションティア SKU の見方
各ティアに適用されるサブスクリプション SKU については、表 11 を参照してください。
表 11. すべての Catalyst 8000 エッジプラットフォームに適用可能な Cisco DNA E/A/P サブスクリプションティア
| プラットフォーム |
サブスクリプション パッケージ ティア（機能階層） |
ティア 0 最大総帯域 50M |
ティア 1 最大総帯域 400M |
ティア 2 最大総帯域 2G |
ティア 3 最大総帯域 20G |
期間 |
| C8300-2N2S-4T2X、 C8300-1N1S-4T2X |
Cisco DNA Premier |
DNA-C-T0-P-3Y DNA-C-T0-P-5Y DNA-P-T0-P-3Y DNA-P-T0-P-5Y |
DNA-C-T1-P-3Y DNA-C-T1-P-5Y DNA-P-T1-P-3Y DNA-P-T1-P-5Y |
DNA-C-T2-P-3Y DNA-C-T2-P-5Y DNA-P-T2-P-3Y DNA-P-T2-P-5Y |
DNA-C-T3-P-3Y* DNA-C-T3-P-5Y* DNA-P-T3-P-3Y* DNA-P-T3-P-5Y* |
3 年、5 年 |
| Cisco DNA Advantage |
DNA-C-T0-A-3Y DNA-C-T0-A-5Y DNA-C-T0-A-7Y DNA-P-T0-A-3Y DNA-P-T0-A-5Y DNA-P-T0-A-7Y |
DNA-C-T1-A-3Y DNA-C-T1-A-5Y DNA-C-T1-A-7Y DNA-P-T1-A-3Y DNA-P-T1-A-5Y DNA-P-T1-A-7Y |
DNA-C-T2-A-3Y DNA-C-T2-A-5Y DNA-C-T2-A-7Y DNA-P-T2-A-3Y DNA-P-T2-A-5Y DNA-P-T2-A-7Y |
DNA-C-T3-A-3Y* DNA-C-T3-A-5Y* DNA-C-T3-A-7Y* DNA-P-T3-A-3Y* DNA-P-T3-A-5Y* DNA-P-T3-A-7Y* |
3 年、5 年、7 年 |
|
| Cisco DNA Essentials |
DNA-C-T0-E-3Y DNA-C-T0-E-5Y DNA-P-T0-E-3Y DNA-P-T0-E-5Y |
DNA-C-T1-E-3Y DNA-C-T1-E-5Y DNA-P-T1-E-3Y DNA-P-T1-E-5Y |
DNA-C-T2-E-3Y DNA-C-T2-E-5Y DNA-P-T2-E-3Y DNA-P-T2-E-5Y |
|
3 年、5 年 |
|
| C8300-2N2S-6T、 C8300-1N1S-6T |
Cisco DNA Premier |
DNA-C-T0-P-3Y DNA-C-T0-P-5Y DNA-P-T0-P-3Y DNA-P-T0-P-5Y |
DNA-C-T1-P-3Y DNA-C-T1-P-5Y DNA-P-T1-P-3Y DNA-P-T1-P-5Y |
DNA-C-T2-P-3Y DNA-C-T2-P-5Y DNA-P-T2-P-3Y DNA-P-T2-P-5Y |
|
3 年、5 年 |
| Cisco DNA Advantage |
DNA-C-T0-A-3Y DNA-C-T0-A-5Y DNA-C-T0-A-7Y DNA-P-T0-A-3Y DNA-P-T0-A-5Y DNA-P-T0-A-7Y |
DNA-C-T1-A-3Y DNA-C-T1-A-5Y DNA-C-T1-A-7Y DNA-P-T1-A-3Y DNA-P-T1-A-5Y DNA-P-T1-A-7Y |
DNA-C-T2-A-3Y DNA-C-T2-A-5Y DNA-C-T2-A-7Y DNA-P-T2-A-3Y DNA-P-T2-A-5Y DNA-P-T2-A-7Y |
|
3 年、5 年、7 年 |
|
| Cisco DNA Essentials |
DNA-C-T0-E-3Y DNA-C-T0-E-5Y DNA-P-T0-E-3Y DNA-P-T0-E-5Y |
DNA-C-T1-E-3Y DNA-C-T1-E-5Y DNA-P-T1-E-3Y DNA-P-T1-E-5Y |
DNA-C-T2-E-3Y DNA-C-T2-E-5Y DNA-P-T2-E-3Y DNA-P-T2-E-5Y |
|
3 年、5 年 |
|
| C8200-1N-4T、 C8200L-1N-4T |
Cisco DNA Premier |
DNA-C-T0-P-3Y DNA-C-T0-P-5Y DNA-P-T0-P-3Y DNA-P-T0-P-5Y |
DNA-C-T1-P-3Y DNA-C-T1-P-5Y DNA-P-T1-P-3Y DNA-P-T1-P-5Y |
DNA-C-T2-P-3Y DNA-C-T2-P-5Y DNA-P-T2-P-3Y DNA-P-T2-P-5Y |
|
3 年、5 年 |
| Cisco DNA Advantage |
DNA-C-T0-A-3Y DNA-C-T0-A-5Y DNA-C-T0-A-7Y DNA-P-T0-A-3Y DNA-P-T0-A-5Y DNA-P-T0-A-7Y |
DNA-C-T1-A-3Y DNA-C-T1-A-5Y DNA-C-T1-A-7Y DNA-P-T1-A-3Y DNA-P-T1-A-5Y DNA-P-T1-A-7Y |
DNA-C-T2-A-3Y DNA-C-T2-A-5Y DNA-C-T2-A-7Y DNA-P-T2-A-3Y DNA-P-T2-A-5Y DNA-P-T2-A-7Y |
|
3 年、5 年、7 年 |
|
| Cisco DNA Essentials |
DNA-C-T0-E-3Y DNA-C-T0-E-5Y DNA-P-T0-E-3Y DNA-P-T0-E-5Y |
DNA-C-T1-E-3Y DNA-C-T1-E-5Y DNA-P-T1-E-3Y DNA-P-T1-E-5Y |
DNA-C-T2-E-3Y DNA-C-T2-E-5Y DNA-P-T2-E-3Y DNA-P-T2-E-5Y |
|
3 年、5 年 |
D. 輸出規制コンプライアンスを承認する（DNA-HSEC-ACK）
250M（T1）以上の Cisco DNA サブスクリプション ライセンスを選択した場合は、「DNA-HSEC-ACK」を選択する必要があります。これ自体は HSEC ライセンスではありませんが、ハードウェアシャーシの発注時に実際の HSEC ライセンス（C8000-HSEC またはスペア）を取得することを確認するためのものです。
実際の HSEC ライセンスを取得する方法については、この発注ガイドのオプション 1 ステップ G セクション「暗号化機能輸出管理ライセンス（HSEC ライセンス）を発注する」を参照してください。
オプション 3：HW と Cisco DNA サブスクリプションの両方をバンドルとして発注する
HW プラットフォームと Cisco DNA サブスクリプション ライセンスの両方を簡単に発注できるように、バンドル PID を単一の SKU として用意しています。このバンドル PID（L-DNA-C8300/L-DNA-C8200）を利用すれば、HW プラットフォームと Cisco DNA サブスクリプションの両方を一度に選択できます。
注： ハードウェア プラットフォームとサブスクリプションを合わせて選択できるようになったため、暦年 2022 年半ばまでに、バンドル C8300-DNA、C8200-DNA は終了する予定です。
Catalyst 8300 エッジ プラットフォーム バンドルの製品番号については、表 12 を参照してください。
表 12. Catalyst 8300 エッジ プラットフォーム バンドルの製品番号
| 製品番号 |
説明 |
| C8300-DNA |
C8300 HW とサブスクリプションの両方を含むバンドル |
| C8200-DNA |
C8200 HW とサブスクリプションの両方を含むバンドル |
CCW に C8300-DNA を入力します。バンドルを構成する際は、HW SKU（C8300-2N2S-4T2X/C8300-2N2S-6T/C8300-1N1S-4T2X/C8300-1N1S-6T）と Cisco DNA サブスクリプション SKU（L-DNA-C8300）をそれぞれ構成する必要があります。HW および SW サブスクリプション SKU に関するステップは、オプション 1 と同じです。
C8300-DNA バンドル構成例のスクリーンショット
Catalyst 8000 プラットフォームと、SD-WAN およびルーティング向け Cisco DNA ソフトウェア用 Cisco Customer Experience Support サービス
このセクションでは、Catalyst 8000 プラットフォームと、関連の SD-WAN およびルーティング向け Cisco DNA ソフトウェアで利用可能なシスコサポートサービスについて説明します。合わせて、オプションのサポートサービスについても説明します。
● Catalyst 8000 プラットフォーム：Cisco Solution Support が、推奨されるデフォルトのシスコサポートサービスです。ただし、必須ではありません。お客様のニーズに応じて削除するか、別のシスコサポートサービスまたはパートナーサービスに変更できます。
● SD-WAN およびルーティング向け Cisco DNA ソフトウェア：Cisco Solution Support が、デフォルトのシスコサポートサービスです。ただし、必須ではありません。お客様は、Cisco DNA ソフトウェアに含まれている Cisco Subscription Embedded Software Support を使用することもできます。
備考：
● Cisco Solution Support を選択した場合、このプレミアム サポート サービスをすべて受けるには、Catalyst 8000 プラットフォームと、SD-WAN およびルーティング向け Cisco DNA ソフトウェアの両方で発注する必要があります。
● SD-WAN およびルーティング向け Cisco DNA ソフトウェアと Cisco Solution Support または Cisco Subscription Embedded Software Support のいずれかを発注することで、SD-WAN およびルーティング向け Cisco DNA ソフトウェア専用のメンテナンスリリースとソフトウェアアップデートを利用できます。Catalyst 8000 プラットフォームの OS およびネットワークスタックのサポートと OS アップデートは、Catalyst 8000 プラットフォームのサポート契約でカバーされます。
Cisco Solution Support は、現代のマルチ製品、マルチベンダーネットワーク環境に特化したプレミアムサポートとして、次の対応を行います。
● 一次連絡窓口を設け、ソリューション環境全体を一元的にサポートします。
● ソリューション、製品、相互運用性に関する専門知識を提供します。
● ケースをオープンするために、問題がどの製品に存在するかをお客様が切り分ける必要はありません。
● 重大度 1 および 2 のケースに対して 30 分以内に対応することを目標とします。
● 製品サポートケースよりも優先的に対応します。
● 製品サポートチーム間（シスコとソリューション サポート アライアンス パートナー）を調整します。
● 問題の発生場所に関係なく、最初の問い合わせから解決まで、複数の製品、ベンダー間の問題に関して責任を持って管理します。
Cisco Solution Support の詳細については、https://www.cisco.com/go/solutionsupport をご確認ください。
Cisco Subscription Embedded Software Support の特徴
● オンラインツールを利用したり、Web からケースを送信したりすることで、サポートやトラブルシューティングの支援を受けられます。ケースの重大度またはエスカレーション ガイドラインは適用されません。
● Cisco Technical Assistance Center（TAC）に 24 時間 365 日アクセスし、アプリケーション ソフトウェアの使用に関するサポートや、トラブルシューティングの支援を受けられます。アクセス方法は、電話または Web でケースを送信するか、オンラインツールを利用します。
● https://www.cisco.com にアクセスすれば、シスコ製品に関する有用な技術情報や一般的な情報を得られます。また、シスコのオンライン Software Center ライブラリにもアクセスできます。
注： SD-WAN およびルーティング向け Cisco DNA ソフトウェアの組み込みサポートを受けるために、製品や料金を追加する必要はありません。ただし、Cisco Subscription Embedded Software Support はハードウェアをカバーしていないため、Catalyst 8000 プラットフォームのハードウェアサポートを別途購入する必要があります。この場合、Catalyst 8000 プラットフォーム用には Cisco Smart Net Total Care Service をお勧めします。
すべての Cisco Catalyst 8300/8200 シリーズ エッジプラットフォームは、ポリシーに基づくスマートライセンシング（SLUP）のみをサポートしています。Catalyst 8300/8200 プラットフォーム ハードウェアとサブスクリプションを発注する際は、スマートアカウントとバーチャルアカウント（SA/VA）が必要です。
シスコ スマートライセンシングは、シスコポートフォリオ全体およびお客様の組織全体で、ソフトウェアをより簡単かつ迅速に、一貫した方法で購入/管理できる柔軟なライセンスモデルです。また、ユーザーのアクセス対象を制御できるため安全です。スマートライセンシングには、次のようなメリットがあります。
● アクティベーションが容易：スマートライセンシングでは、組織全体で使用できるソフトウェアライセンスのプールが確立され、製品アクティベーションキー（PAK）は不要です。
● 一元管理：使いやすい My Cisco Entitlements（MCE）ポータルを利用して、すべてのシスコ製品とサービスを包括的に管理し、保有しているライセンスと使用しているライセンスを常に把握できます。
● 柔軟にライセンスを利用可能：ソフトウェアはハードウェアにノードロックされていないため、必要に応じてライセンスを簡単に利用したり移行したりできます。
スマートライセンシングを使用するには、まず Cisco Software Central（software.cisco.com）でスマートアカウントを設定する必要があります。
シスコライセンスの詳細は、cisco.com/go/licensingguide をご覧ください。
Cisco Catalyst 8300/8200 シリーズ エッジプラットフォームには、シスコの制限付き工場返却ハードウェア保証（1 年）が標準で付属しています。詳細は https://www.cisco.com/c/en/us/products/warranties/warranty-c99-744450.html を参照してください。
目標の達成を支援する柔軟な支払いソリューション
Cisco Capital® ファイナンスでは、目標の達成、ビジネス変革の実現、競争力の維持に適したテクノロジーをお客様が導入できるよう支援します。総所有コスト（TCO）の削減、資金の節約、成長促進を支援します。100 か国以上で利用できる Cisco Capital の柔軟な支払いソリューションにより、ハードウェア、ソフトウェア、サービス、補完的なサードパーティ製機器を、お手軽で予測可能な支払い方法で取得できます。Cisco Capital の詳細はこちらをご覧ください。
購入方法については、シスコの「購入案内」のページを参照してください。ソフトウェアをダウンロードするには、Cisco Software Center にアクセスしてください。
Cisco 8000 シリーズの詳細については、https://www.cisco.com/c/ja_jp/products/routers/cloud-edge/index.html にアクセスするか、最寄りのシスコ代理店にお問い合わせください。
