T1/E1 音声および WAN ネットワーク インターフェイスモジュール データシート



これらの柔軟性の高いインターフェイスカードは、複数の統合されたデータおよび音声アプリケーションをサポートし、データ専用サービスおよび回線交換音声サービスからパケット音声ソリューションへの移行を容易にします。

はじめに

Cisco^® 第 4 世代 1、2、4、および 8 ポート T1/E1 マルチフレックストランク音声および WAN ネットワーク インターフェイス モジュール（NIM）は、Cisco 4000 サービス統合型ルータと、Catalyst 8300 および 8200 Edge シリーズ プラットフォームのデータおよび音声アプリケーションをサポートします（図 1）。これらのカードは、WAN インターフェイスカード（WIC）、音声インターフェイスカード（VIC）、ISDN 一次群速度インターフェイス（PRI）、ダイヤルアクセス統合、およびチャネライズドデータ（CE1T1）機能を組み合わせており、その用途の多さにより、優れた柔軟性、汎用性、および投資保護を提供します。データと音声を複数のステップで統合することを選択したお客様は、T1/E1 WAN インターフェイスへの投資を保護できます。

注：  これらの NIM は、Cisco 2900 および 3900 サービス統合型ルータではサポートされていません。

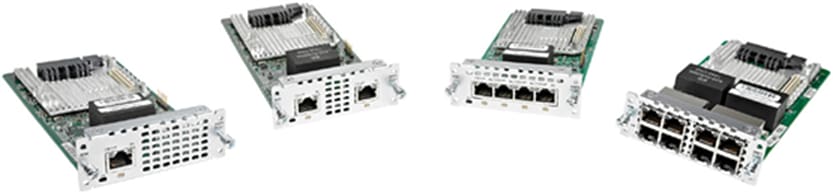

Cisco 4000 および Catalyst 8000 T1/E1 NIM

表 1 は使用可能なカードを示し、それらの機能を比較しています。

表 1.                Cisco T1/E1 NIM のタイプと機能比較

個別のタイムスロット/DS0 またはそのグループへのアクセスが必要な音声またはデータのユースケースでは、チャネライズド E1/T1 を使用します。個別のタイムスロットへのアクセスが必要ない、通常はパケット化されたデータに使用されるユースケースでは、非チャネライズド E1/T1 を使用します。非チャネライズド回線は、含まれるすべてのタイムスロット/DS0 から集約された帯域幅を単一の連結されたリンクとして使用します（E1 では 2048kbps、T1 では 1544kbps）。非チャネライズド回線は、「クリアチャネル」または「連結」とも呼ばれます。

Cisco T1/E1 NIM は、サポートされる Cisco 4000 サービス統合型ルータ（ISR）と、Catalyst 8300 および 8200 Edge シリーズ プラットフォームの NIM スロットに挿入できます。表 1 に記載されている機能に加えて、これらのモジュールは T1 と E1 の両方をサポートすることでさらなる柔軟性を提供し、T1、フラクショナル T1、E1、およびフラクショナル E1 を音声および WAN アプリケーションの両方で同時にサポートできます。すべてのモジュールにはドロップアンドインサート多重化機能が含まれるため、コストのかかる外部のサードパーティ製チャネルサービスユニット/データサービスユニット（CSU/DSU）やドロップ アンド インサート マルチプレクサが不要です。

第 4 世代の Cisco T1/E1 NIM は、シスコの第 2 世代および第 3 世代 T1/E1 マルチフレックストランク音声および WAN インターフェイスカード（それぞれ MFT VWIC2 および VWIC3）をさらに改善したものです。第 4 世代の T1/E1 モジュールでは、データアプリケーションの場合、各ポートに別々のクロックソースからクロックを供給することができます。音声アプリケーションでは、データアプリケーションから独立してクロックを供給できるようになり、音声アプリケーションのすべてのポートに単一のソースからクロックが供給されます。

T1/E1 モジュールには、オンボードの Cisco パケット音声デジタル シグナル プロセッサ モジュール 4（PVDM4）スロットが搭載されています。これには第 4 世代の PVDM4 モジュールが必要です。音声機能には、T1/E1 モジュールに PVDM4 を搭載する必要があります。また、PVDM4 には、厳しいネットワーク条件に対応する、最大 128 ms のエコーテール長のエコーキャンセレーション機能もあります。これらのモジュールで提供されているすべての設定オプションについては、表 2 を参照してください。

これらの第 4 世代モジュールは、Cisco サービス統合型ルータ第 2 世代（ISR G2）プラットフォームと比較して、シャーシあたりのポート密度も向上しています。

主な機能

●      基本的な T1/E1 データ：MFT バージョンは WIC として機能し、T1、フラクショナル T1、E1、およびフラクショナル E1 をサポートします。リモート管理を簡素化するために、これらのモジュールは、T1 展開用の完全管理型 DSU/CSU と、E1 展開用の完全管理型 DSU を統合します。

●      E1/G.703 データ：基本的な T1/E1 データのサポートに加えて、CE1T1 バージョンは、G.704 フレーミングを使用した構造化 G.703 および非構造化 E1（G.703）アプリケーションもサポートします。

●      T1/E1 パケット音声：すべてのモジュールは、構内交換機（PBX）およびセントラルオフィスへの T1、フラクショナル T1、E1、およびフラクショナル E1 接続を提供することで、パケット音声アプリケーションをサポートします。これにより、新しいサービスが可能になり、音声およびファックスの通話料金が削減されます。追加のオンボード PVDM4 が必要です。また、各 NIM に独自の PVDM4 があるため、各モジュールは、単一クロックドメインの制限なしで異なるサービスプロバイダーに接続できます。

●      データとパケット音声の混合：すべてのモジュールがデータと音声の両方を同時にサポートできるため、ネットワークコンポーネントの複雑さと数が削減され、帯域幅効率の高いパケット音声へのスムーズな移行が促進されます。

●      ドロップアンドインサートによるデータとパケット音声の混合：すべてのモジュールを、統合された DSU/CSU を備えた T1/E1 ドロップ アンド インサート マルチプレクサとして展開できます。また、時分割多重（TDM）音声（PBX）、IP 音声、および同じトランク上のデータを効率的に組み合わせることで、ネットワークの複雑さとセントラルオフィスポートのコストを削減できます。

アプリケーション

パケット音声ソリューション：PBX およびセントラルオフィス接続

このモジュールは、オンボード NIM スロットを備えた Cisco 4000 に PBX および Public Switched Telephone Networks（PSTN; 公衆電話交換網）接続を提供します。ISR は、H.323、Session Initiation Protocol（SIP）、Media Gateway Control Protocol（MGCP）、および Skinny Client Control Protocol（SCCP）ベースの Voice over IP（VoIP）をサポートしています。

多重化されたデータおよび音声ソリューション：統合された DSU/CSU を備えた T1/E1 ドロップ アンド インサート マルチプレクサ

シスコの第 4 世代 T1/E1 モジュールは、ルータ、完全管理型ドロップ アンド インサート マルチプレクサ、および完全管理型 DSU/CSU の機能をワンボックスに統合することにより、ブランチオフィスの接続を簡素化します。通常、ドロップ アンド インサート マルチプレクサは、セントラルオフィスへの単一の T1、フラクショナル T1、E1、またはフラクショナル E1 接続に対する、データと音声のチャネライズド（つまり、TDM）統合のために使用されます。回線を共有すると、セントラルオフィスへの 2 つの個別の物理回線を使用するよりも大幅にコストを削減できます。T1 または E1 サービスのデータおよび音声の共有が通常の用途ですが、音声とデータ、またはサービスのデータ間共有にドロップアンドインサート機能を使用することもできます。さらに、統合されたドロップアンドインサート機能により、TDM スイッチングを維持しながら Cisco IOS^® ソフトウェアをリロードできるため、システムの可用性が向上します。56/64K Digital Data Service（DDS）機能は、T1/E1 NIM ではサポートされていません。

アナログ クロスコネクト ソリューション

TDM DS-0 チャネルをアナログ音声ポートとクロスコネクトして、アナログ クロスコネクト ソリューションを作成できます。

表 2.                Cisco T1/E1 モジュールのキャパシティ比較

Cisco IOS XE ソフトウェアリリース要件

このモジュールは、Cisco IOS XE ソフトウェアリリース 3.9 以降の Cisco 4000 と、Cisco IOS XE ソフトウェアリリース 17.3 の Catalyst 8300 および 8200 シリーズでサポートされています。

このモジュール上の DSP ファームサービス（会議およびトランスコーディング）は、リリース 3.11 以降でのみサポートされます。

ISR ライセンスを使用するプラットフォームの場合：データアプリケーションには IP Base テクノロジーパッケージが必要ですが、これはデフォルトで付属しています。音声アプリケーションには少なくとも UC テクノロジーパッケージが必要ですが、これはオプションです。

DNA ライセンスを使用するプラットフォームの場合：データアプリケーションには DNA Essentials サブスクリプションが必要で、音声アプリケーションには DNA Advantage サブスクリプションが必要です。

SD-WAN の Cisco vManage リリース要件

すべてのモジュールは、Cisco 4000 および Catalyst 8300/8200 の両方の SD-WAN でサポートされています。サポートされている Cisco vManage のバージョンについては、インターフェイスとモジュールのページを参照してください。

Cisco ISR4000

https://www.cisco.com/c/en/us/products/routers/4000-series-integrated-services-routers-isr/relevant-interfaces-and-modules.html

Cisco Catalyst 8300

https://www.cisco.com/site/us/en/products/networking/sdwan-routers/catalyst-8300-series-platforms/interfaces-modules/index.html

Cisco Catalyst 8200

https://www.cisco.com/site/us/en/products/networking/sdwan-routers/catalyst-8200-series-platforms/interfaces-modules/index.html

データ機能

NIM のデータ機能は次のとおりです。

●      T1/E1 またはフラクショナル T1/E1 ネットワーク インターフェイス

●      n X 64 kbps または n X 56 kbps、非チャネライズドデータレート（T1：n = 1 ～ 24、E1：n = 1 ～ 31）

●      ANSI T1.403 および AT&T Publication 62411 を含む標準に準拠

●      単一のモジュールでの Non-Facility Associated Signaling（NFAS）がサポートされます。複数の NIM モジュールでの NFAS はサポートされていません。

NIM のデータ機能には、Dial on Demand Routing（DDR）は含まれません。

ネットワーク インターフェイスの仕様

表 3 および 4 は、それぞれ T1 および E1 ネットワーク インターフェイスの仕様を示しています。

表 3.                T1 ネットワーク インターフェイスの仕様

表 4.                E1 ネットワーク インターフェイスの仕様

表 5 にモジュールの仕様を示し、表 6 に重量を示します。

表 5.                モジュールの仕様

表 6.                重量（値はすべて +/- 5 g（+/- 0.01 ポンド））

診断

●      ANSI T1.403 Annex B/V.54 ループアップ/ダウンコード認識、ネットワークループバック、ユーザー開始ループバック、ネットワーク ペイロード ループバック、ローカル DTE ループバック、およびリモート回線（コード：V.54、ループアップ、およびループダウン）

●      ビットエラーレートテスト（BERT）パターン：すべて 0、すべて 1、1:2、1:8、3:24、QRW、QRSS、63、511、2047、および V.54/T1.403 Annex B ビットパターン、および 2 つのユーザープログラム可能な 24 ビットパターン

●      アラーム検出：アラーム表示信号（AIS）、タイムスロット 16 AIS、リモートアラーム、遠端ブロックエラー（FEBE）、フレーム同期外れ（OOF）、巡回冗長検査（CRC）マルチフレーム OOF、シグナリングマルチフレーム OOF、フレームエラー、CRC エラー、ネットワーク信号の喪失（赤色のアラーム）、ネットワークフレームの喪失、ネットワークからの受信（青色のアラーム）（AIS）、ネットワーク パフォーマンス レポートまたはエラーカウンタからの受信（黄色）CRC、エラー秒数、バーストエラー秒数、重大エラー秒数、SF フレーミングの Ft および Fs フレーミングエラー、ESF フレーミングの（FPS）フレーミングエラー、および 15 分単位で保存される 24 時間の履歴

●      リアルタイムの Facility-Data-Link（FDL）メッセージング、インバンドコードの検出と挿入、アラーム統合、およびパフォーマンスモニタリングのためのオンボードプロセッサ

●      設定可能な規格（ANSI T1.403 または AT&T TR 54016）に準拠した完全な FDL のサポートと FDL パフォーマンスモニタリング

DSU/CSU

●      0 ～ 655 フィートの単位で選択可能な DSX-1 ケーブル長（DSU モード）

●      選択可能な DS-1 CSU Line Build Out（回線整合）：0、-7.5、および -15 dB

LED

●      CD（データキャリア検出）：通信事業者のリンクで受信したエラーを示します

●      LP（ループバック）：インターフェイスがループバックモードであることを示します

●      AL（アラーム）：アラーム状態を示します

表 7 にネットワーク管理機能を示し、表 8 に NIM に関する規制準拠情報を示します。

表 7.                ネットワーク管理機能

表 8.                適合規格の遵守

電気通信認証

認証要件は、国とインターフェイスのタイプによって異なります。特定の国に関する情報については、http://tools.cisco.com/cse/prdapp/jsp/externalsearch.do?action=externalsearch&page=EXTERNAL_SEARCH&module=EXTERNAL_SEARCH のオンライン承認データベースを参照してください。

発注情報

製品の導入およびご利用の際にご購入が必要となる全種類のコンポーネントまたは部品をご案内しています。Cisco Ordering ツールへの直接リンクおよび製品番号は以下のとおりです。

表 9.                発注情報

シスコ製品の購入方法については、シスコ発注ホームページ [英語] および表 9 を参照してください。ソフトウェアをダウンロードするには、Cisco Software Center [英語] にアクセスしてください。
