Cisco® 1000 シリーズ サービス統合型ルータ(ISR)の一部である ISR 1100 シリーズおよび ISR 1100X シリーズは、Viptela® オペレーティングシステムまたは IOS XE SD-WAN オペレーティングシステムを搭載しています。これらのデバイスは、WAN と包括的なセキュリティを組み合わせた高性能なプラットフォームです。ISR 1100 シリーズと ISR 1100X シリーズでは、エンタープライズグレードのプラットフォームとクラス最高の SD-WAN が統合されています。ISR 1100 シリーズには 4 GB DRAM が、ISR 1100X シリーズには 8 GB DRAM が搭載されています。

表 1.                     4 GB および 8GB DRAM を搭載した SKU

シリーズ

SKU

メモリ

ISR 1100 シリーズ

ISR 1100-4G

ISR 1100-6G

ISR 1100-4GLTENA

ISR 1100-4GLTEGB

4 GB DRAM

ISR 1100X シリーズ

ISR 1100X-4G

ISR 1100X-6G

8GB DRAM

Cisco ソフトウェア定義型 WANSD-WAN)の利点は、WAN 全体に及ぶ卓越した可視性やエンドユーザーのための最適な接続環境を備えていること、ネットワークを保護する包括的なセキュリティ プラットフォームを利用できることです。Cisco SD-WAN は、トランスポートの独立性、充実したネットワーク、セキュリティサービス、エンドポイントの柔軟性を提供します。

ISR 1100 シリーズおよび ISR 1100X シリーズ ルータは、リモートオフィス、ブランチオフィス、キャンパス、データセンターなど、サイトの境界に配置されるプラットフォームとして提供されています。多様な WAN トランスポートが混在する環境で、セキュアな仮想オーバーレイネットワークを構築できる製品です。

ISR 1100-4G

図 1.

ISR 1100-4G

ISR 1100-6G

図 2.

ISR 1100-6G

ISR 1100-4GLTE

図 3.

ISR 1100-4GLTE

ISR 1100X-4G

図 4.

ISR 1100X-4G

ISR 1100X-6G

図 5.

ISR 1100X-6G

Cisco ISR 1100 および ISR 1100X シリーズ ルータの発注

表 2.                     アクセサリおよび SFP





ISR1100-4GISR1100X-4G

ISR1100-6GISR1100X-6G

ISR1100-4GLTE



アクセサリ

外部アダプタ

30W 341-100891-01

30W 341-100891-01

30W 341-100891-01



電源ケーブル

地域により異なる

地域により異なる

地域により異なる



イーサネット ケーブル

ETH-S-RJ45

ETH-S-RJ45

ETH-S-RJ45







CAB-CONAUX





コンソール ケーブル

CAB-CONAUX

CAB-CONAUX

CAB-CONAUX





CAB-CONSOLE-RJ45

CAB-CONSOLE-RJ45

CAB-CONSOLE-RJ45





LTE アダプタ

-

-

LTE-ADPT-SM-TF



磁気アンテナ エクステンション ベース

-

-

LTE-AE-MAG-SMA



LTE SMA ダイポールアンテナ





LTE-ANTM-SMA-D



SFP

10/100/1000 Base-T

-

GLC-TE

VIP-SFP-1GE-BASET

-



1GE – LX

-

GLC-LH-SMD

VIP-SFP-1GE-LX

-



1GE – SX

-

GLC-SX-MMD

VIP-SFP-1GE-SX

-



表 3.                     SD-WAN およびルーティング向け Cisco DNA ライセンス

プラットフォーム

ライセンス階層

10 Mbps

15 Mbps

25 Mbps

50 Mbps

100 Mbps

250 Mbps

ISR 1100-4G

ISR 1100X-4G

ISR 1100-4GLTE

Cisco DNA Premier

Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot



Cisco DNA Advantage

Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot



Cisco DNA Essentials

Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot



ISR 1100-6G

ISR 1100X-6G

Cisco DNA Premier





Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot

Cisco DNA Advantage





Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot

Cisco DNA Essentials





Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot

Related image, diagram or screenshot

     期間:Essentials/Premier3 年または 5 年)

    Advantage3 年または 5 年または 7 年)

     ホスティング:オンプレミスまたはクラウド

     階層:EssentialAdvantage、または Premier

     帯域幅階層:

    ISR 1100-4G/4GLTEISR 1100X-4G10 100 Mbps の帯域幅階層

    ISR 1100-6GISR 1100X-6G25250 Mbpsの帯域幅階層

SD-WAN およびルーティング向け Cisco DNA サブスクリプションの詳細については、https://www.cisco.com/c/ja_jp/products/software/dna-subscription-wan/index.html を参照してください。

Cisco CommerceCCW)で注文する手順

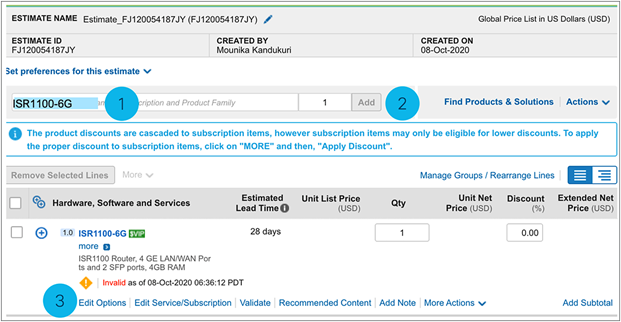

     ISR1100-6G(または ISR1100-4G/4GLTEGB/4GLTENA または ISR1100X-4G/6G)を検索し、見積書に追加([Add])します。[Edit Options] をクリックします。

CCW SKU search and add Screenshot

図 6.

CCW SKU の検索と追加スクリーンショット

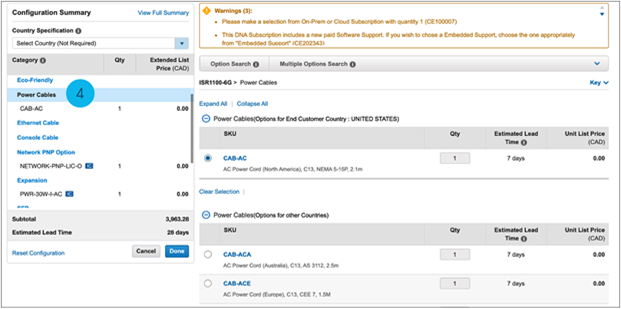

     電源ケーブルとアクセサリ(イーサネットケーブルとコンソールケーブル)を選択します。電源ケーブルは必須であり、お客様は各国の要件に基づいてリストから電源ケーブルを選択する必要があります。

CCW Power Cables and Accessories Ordering Screenshot

図 7.

CCW 電源ケーブルおよびアクセサリ発注スクリーンショット

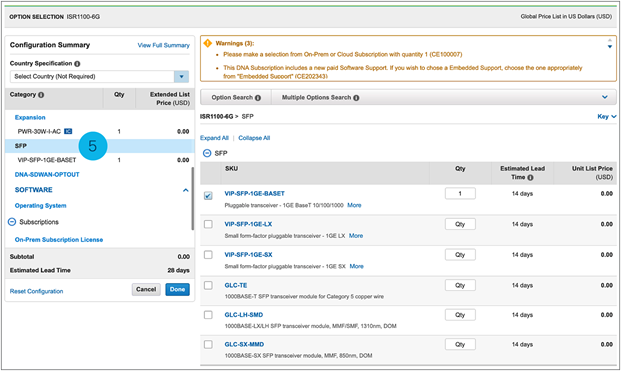

     リストから必要に応じてトランシーバを選択します(ISR1100-6G および ISR1100X-6G にのみ適用)。

CCW Transceivers Ordering Screenshot

図 8.

CCWトランシーバ発注スクリーンショット

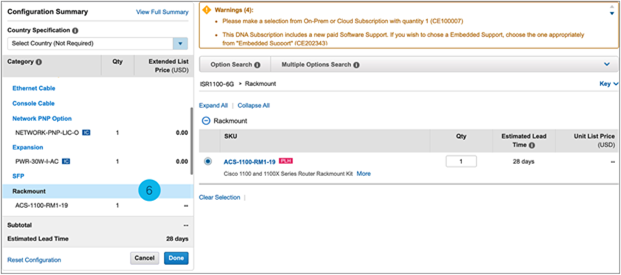

     オプション:ISR1100 および ISR1100X シリーズ ルータの 19 インチラックマウントを選択します。

CCW Rackmount Ordering Screenshot

図 9.

CCW ラックマウント発注スクリーンショット

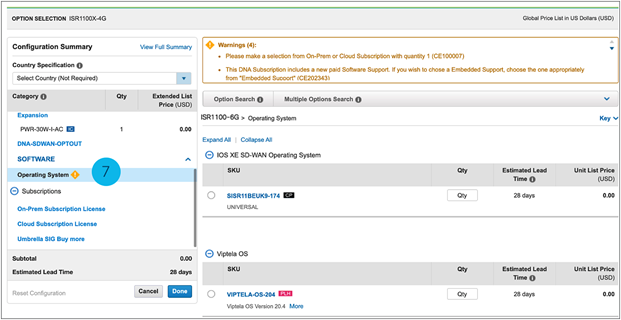

     Viptela OS リリースと IOS XE SD-WAN リリースのどちらかを選択します(Viptela OS のリリースバージョンは 1100 1100X で異なります)。

CCW Operating system selection Screenshot

図 10.

CCW オペレーティングシステムの選択スクリーンショット

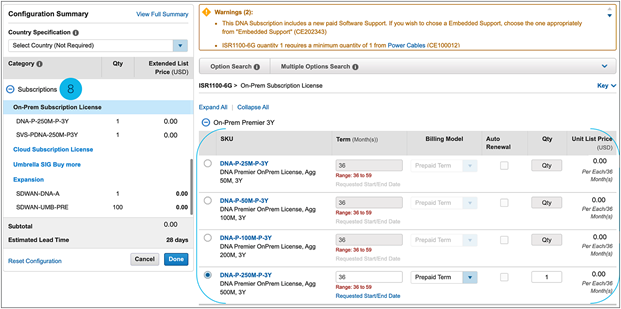

     Cisco DNA サブスクリプションの SKU を選択します。これには、クラウドとオンプレミスの区別、帯域幅階層およびサブスクリプション期間が含まれます。

CCW Subscription license Ordering Screenshot

図 11.

CCW サブスクリプション ライセンス発注スクリーンショット

Cisco Solution Support(有料サポート)は、デフォルトのシスコサポートサービスです。ただし、Cisco Solution Support は必須ではありません。お客様はこのソフトウェアの購入時に付属しているシスコのサブスクリプション組み込みソフトウェアサポート(無料サポート)も利用できます。

Cisco Solution Support は、今日の複数製品、複数ベンダーのネットワーク環境に合わせて構築されたプレミアムサポートであり、以下を実現します。

     一次連絡窓口によるソリューション環境全体の一元的なサポート

     ソリューション、製品、相互運用性のエクスペリエンス

     お客様が問題を特定してケースをオープンする必要なし

     重大度 1 および 2 のケースに対する 30 分以内のサービス応答目標

     製品サポートケース全体にわたるケース処理の優先順位付け

     製品サポートチーム間の調整(シスコと Solution Support アライアンス・パートナー)

     問題がどこにあるかにかかわらず、最初のコールから解決までの複数製品、複数ベンダーにわたる問題管理の説明責任

Cisco Solution Support の詳細については、www.cisco.com/go/solutionsupport を参照してください。

シスコのサブスクリプション組み込みソフトウェアサポートには以下が含まれています。

     オンラインツールと Web ケースの送信を通じてサポートとトラブルシューティングを利用できます。ケースの重大度またはエスカレーション ガイドラインは適用されません。

     お客様が電話で連絡、または Web ケースを送信してアプリケーション ソフトウェアの使用やトラブルシューティングの問題の解決を Cisco Technical Assistance CenterTAC)が 1 24 時間、週 7 日間サポートします。

     www.cisco.com にアクセスしてシスコ製品に関する有要な技術情報や一般的な情報を得たり、シスコのオンライン Software Center ライブラリにアクセスしたりできます。

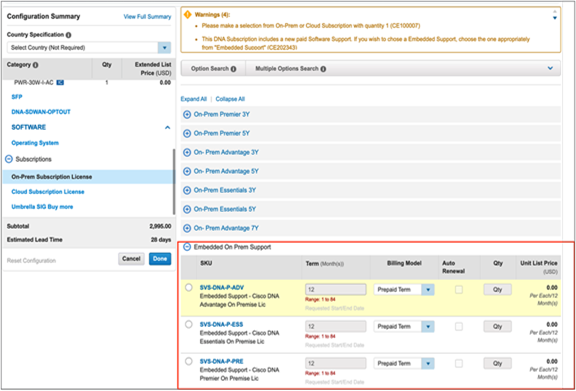

お客様が Cisco Solution Support(デフォルト)からシスコのサブスクリプション組み込みソフトウェアサポートに変更を希望する場合は、選択されたサブスクリプションに基づくオンプレミス サブスクリプション ライセンス/クラウド サブスクリプション ライセンスの下で、対応する組み込みのオンプレミス/クラウドサポート SKUEssentials/Advantage/Premier)を選択することにより、変更可能になります。

Choosing Embedded Software support

図 12.

組み込みソフトウェアサポートの選択

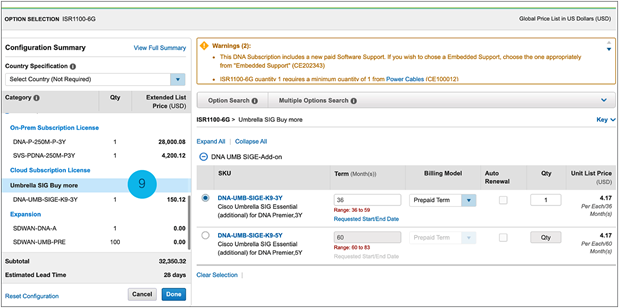

     必要に応じて、リストから [Umbrella SIG Buy] を選択します。[Umbrella SIG Buy More] は、[Cisco DNA Premium Subscription] を選択した場合にのみ選択できます。

CCW Umbrella SIG Buy more Ordering Screenshot

図 13.

CCW Umbrella SIG 追加購入の発注スクリーンショット

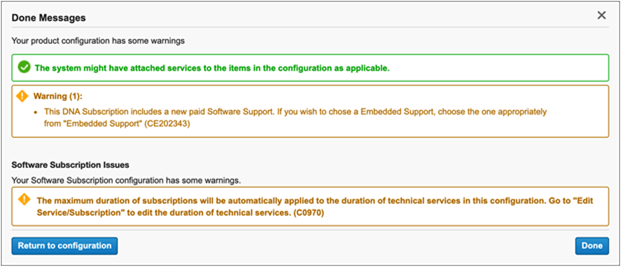

     設定の完了後、[Done] をクリックして、設定が有効かどうかを確認します。発注するには有効な設定が必要です。

Checking warning and error messages

図 14.

警告およびエラーメッセージの確認

インストール ガイド

Cisco 1000 シリーズ ISR ハードウェアおよびソフトウェアのインストールガイドについては、https://www.cisco.com/c/ja_jp/support/routers/1110-integrated-services-router/model.html#インストールおよびアップグレードガイド を参照してください。

https://www.cisco.com/c/ja_jp/support/routers/1110-integrated-services-router/model.html#設定ガイド

シスコおよびパートナーの提供サービス

シスコとシスコ認定パートナーが提供するサービスは、ブランチオフィス展開のコスト削減と複雑さの軽減に役立ちます。Cisco 1000 シリーズ ISR Cisco Smart Net Total Care® テクニカルサポートは、1 回契約または年間契約ベースでご利用いただけます。サポートオプションは、ヘルプデスクからプロアクティブなオンサイトコンサルティングまで多岐に渡ります。

詳細については、https://www.cisco.com/c/en/us/services/overview.html を参照してください。

発注情報

購入方法については、シスコの「購入案内」のページを参照してください。ソフトウェアをダウンロードするには、Cisco Software Center にアクセスしてください。

詳細情報

Cisco 1000 シリーズ ISR の詳細については、https://www.cisco.com/c/ja_jp/products/routers/1000-series-integrated-services-routers-isr/index.html にアクセスするか、最寄りのシスコ代理店にお問い合わせください。
