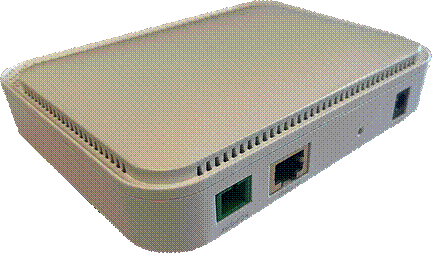

Cisco 10G ルーテッド PON ONT デバイス。

製品の概要

Cisco 10G ルーテッド PON ONT デバイスには、相互運用性、主要なお客様固有の要件、およびコスト効率が組
み込まれており、Fiber-To-The-PremisesFTTP)アプリケーションでトリプルプレイサービスをサブスクライ
バに提供します。標準の ONU 管理および制御インターフェイス(OMCI)定義に準拠しており、Cisco 10G ルーテッド Passive Optical NetworkingPON)光ネットワーク端末(ONT)はリモートで管理でき、Cisco Routed PON ソリューションと完全に相互運用できます。

Cisco 10G ルーテッド PON ONT デバイスは、1577nm で動作する 10G XGS-PON ダウンストリーム波長を
サポートしますが、アップストリームは 1270nm で動作します。10G PON トランシーバは、ITU-T G.9807.1 標準の N2 クラスの最大光リンク バジェットを満たし、20 km の光配信リンク(ODL)で最大 1:64 の分割比の
対称 10G データ レートをサポートします。

ENC-10G-ONT-10

ENC-10G-ONT-10 には、組み込みの XGS-PON 光ファイバと MAC、イーサネットスイッチ、および 1G2.5G、および 5G をサポートする 1 つの 10G RJ-45 インターフェイスが搭載されています。
この小型でスマートなデスクトップ ONT は、エンドユーザーの状況に応じてさまざまな屋内環境に導入でき、
設置面積が小さく低ノイズで、FTTP やモバイルバック ホールサービスに最適です。

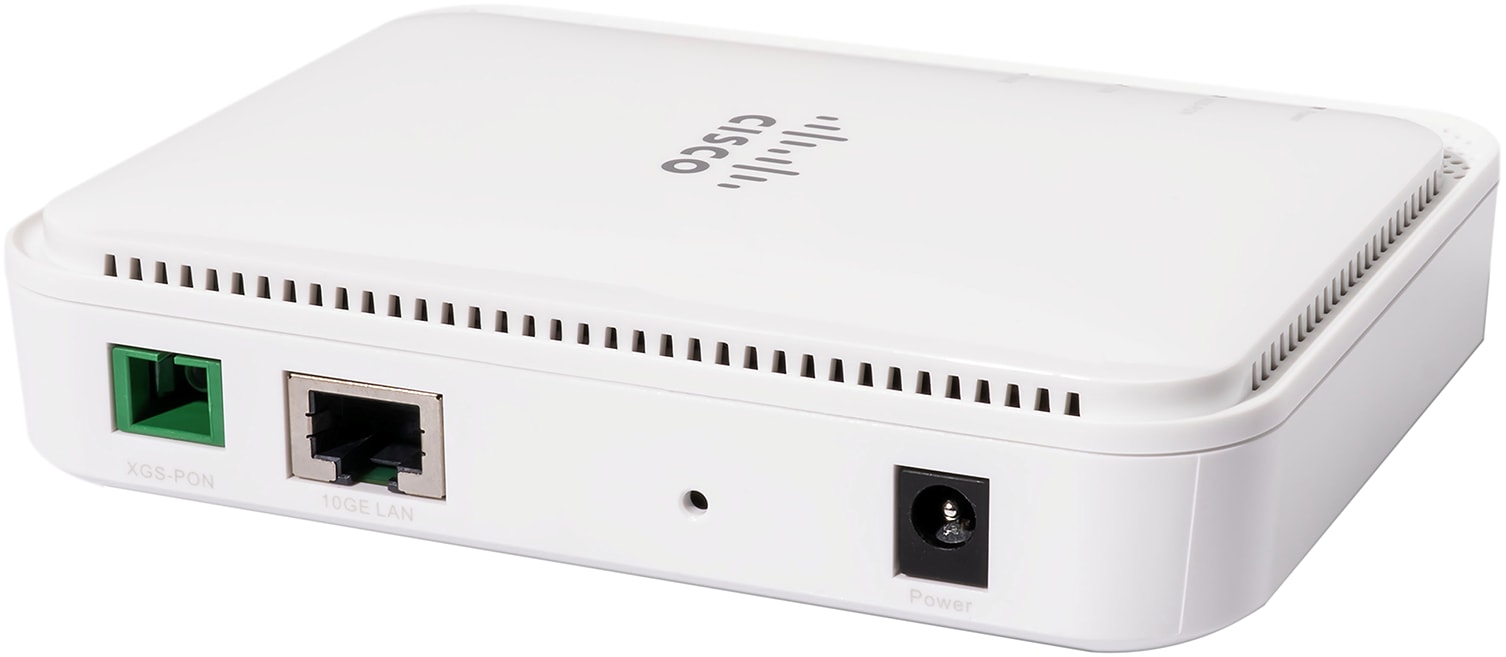

Related image, diagram or screenshot

図 1.

ENC-10G-ONT-10

ENC-10G-ONT-14A

ENC-10G-ONT-14A は、アクセスとサービスの提供のためのシングルボックス ソリューションを提供し、住宅、
スモールオフィス/ホームオフィス(SOHO)、ビジネスブロードバンドと音声の要件をサポートするように設計されています。複数のポートとアナログ端末アダプタ(ATA)を内蔵しています。このデスクトップ ONT には、
XGS-PON 光ファイバと MAC、イーサネットスイッチが組み込まれており、
以下のような複数のポートに対応します。

    4x 100M/1GRJ-45

    1G/2.5G/5G/10GRJ-45x 1

    FXS 音声ポート(RJ-11x 1

    XGS-PONSC/APC 光ファイバコネクタ)x 1

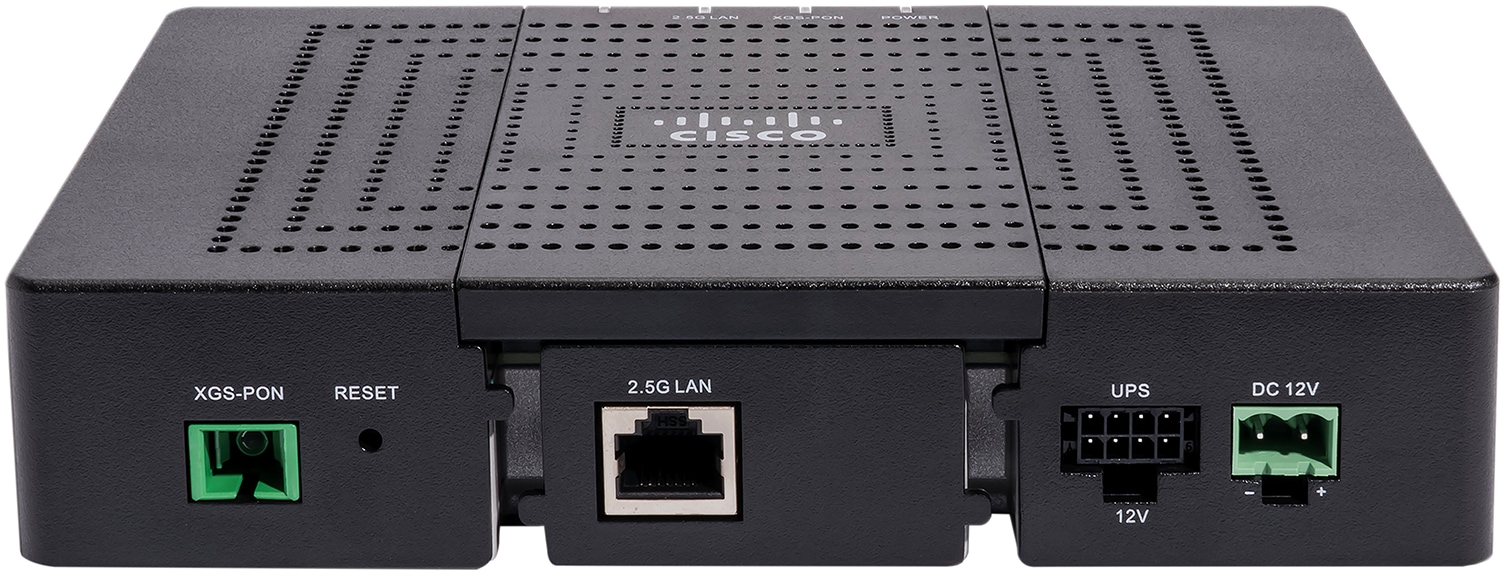

ENC-10G-ONT-01PR

ENC-10G-ONT-01PR は温度耐性に優れており、低コストアクセスを念頭に置いて住宅およびスモール
オフィス/ホームオフィス(SOHO)アプリケーション向けに設計されています。小型、薄型、
堅牢な設計により、この ONT はさまざまな屋外環境に展開でき、内蔵 XGS-PON 光ファイバおよび MAC、イーサネットスイッチ、1 つの 10M/100M/1000M/2500M RJ-45 ポートが付属しています。

製品仕様

12、および 3 に、Cisco 10G ルーテッド PON ONT のパラメータと特性を示します。

ケーブル配線特性および光学特性

表 1          ケーブル配線

製品番号

コネクタ タイプ

メディア

ケーブル タイプ

ENC-10G-ONT-10

SC/APC

SMF

シングルファイバ

ENC-10G-ONT-14A

SC/APC

SMF

シングルファイバ

ENC-10G-ONT-01PR

SC/APC

SMF

シングルファイバ

表 2          光学特性

製品番号

平均(Tx)起動電力

Rx 感度

DS 波長

US 波長

ENC-10G-ONT-10

4 9 dBm

-8 -28 dBm

1575 nm 1580 nm

1260 nm 1280 nm

ENC-10G-ONT-14A

4 9 dBm

-8 -28 dBm

1575 nm 1580 nm

1260 nm 1280 nm

ENC-10G-ONT-01PR

4 9 dBm

-8 -28 dBm

1575 nm 1580 nm

1260 nm 1280 nm

環境特性および動作特性

表 3          環境特性および動作特性

製品番号

動作温度範囲

湿度

Dying Gasp のサポート

最大消費電力(W

ENC-10G-ONT-10

40°C
32° 104°F

10% 95% 相対湿度

< 10W

ENC-10G-ONT-14A

40°C
32° 104°F

10% 95% 相対湿度

< 10W

ENC-10G-ONT-01PR

-40° 65°C
-40° 149°F

10% 95% 相対湿度

< 5W


寸法

    ENC-10G-ONT-10:(長さ X X 高さ):145 X 110 X 30 mm5.71 X 4.33 X 1.18 インチ)

    ENC-10G-ONT-14A:(長さ X X 高さ):260 X 175 X 44 mm10.24 X 6.89 X 1.73 インチ)

    ENC-10G-ONT-01PR:(長さ X X 高さ):176 X 130 X 35 mm6.93 X 5.12 X 1.38 インチ)

機能

    IEEE 802.1D MAC ブリッジ

    IEEE 802.1Q VLAN.1p プライオリティを含む)

    VLAN 802.1ad プロバイダーブリッジング(Q-in-QVLAN、タグ分類および操作

    レイヤ 2 制御フレームのトンネリング

    OMCI による管理

適合標準規格

    FCC/ETL コンプライアンス

    CE コンプライアンス

    ITU-T G.9807.1 および G.988XGS-PON)コンプライアンス

    ITU-T G.9807 クラス N2 に準拠

発注情報

シスコ製品の購入方法については、購入案内のページ を参照してください。表 4 Cisco 10G ルーテッド PON ONT の注文情報を示します。

表 4          発注情報

製品の説明

製品番号

XGS-PON ONT

ENC-10G-ONT-10

マルチポートおよび ATA XGS-PON ONT

ENC-10G-ONT-14A

PoE 対応の強耐久性 XGS-PON ONT

ENC-10G-ONT-01PR

保証

    標準保証:5

    Cisco SMARTnet® サービス サポート契約を通じて利用可能な迅速な交換
