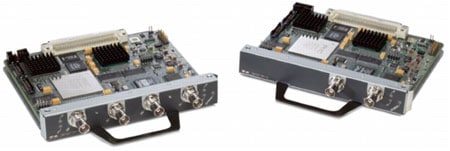

データ シートCisco 1 ポートおよび 2 ポート マルチチャネル拡張機能ポート アダプタCisco 1 ポートおよび 2 ポート マルチチャネル拡張機能ポート アダプタは、Multilink Point-to-Point Protocol(MLPPP)、Multilink Frame Relay(MLFR)、Link Fragmentation and Interleaving(LFI)、および FRF.12 のハードウェア オフロード サポートを T3 ライン レートで提供します。 製品概要Cisco 7200 シリーズ ルータおよび Cisco 7301 ルータ用の 1 ポートおよび 2 ポート マルチチャネル T3 ポート アダプタは、以前のマルチチャネル T3 ポート アダプタ(PA-MC-T3 および PA-MC-2T3+)の拡張バージョンです。これらの新しいポート アダプタは、パフォーマンスを向上させ、CPU 利用率を低減することにより、スケーラビリティの課題を解決します。これらのポート アダプタは、CPU から高度な機能をオフロードし、それらを直接提供することで、企業およびサービス プロバイダーの WAN リンク アグリゲーションに関するサービス要件を満たします。各ポート アダプタ T3 インターフェイスは、マルチチャネル T3 またはクリア チャネル packet-over-T3 のどちらにも動作モードを設定できます。T3 ポート設定では、DS-3 サービスおよびサブレート DS-3 サービスへの接続をプロビジョニングできます。マルチチャネル T3 ポート設定では、シングルワイド ポート アダプタで T3 インターフェイスごとに最大 28 の T1 リンクを導入できます。さらに、各 T1 を DS-0 にチャネル化し、ポート アダプタを WAN プロビジョニング用のきわめて柔軟なインターフェイスとして利用することができます。 マルチチャネル T3 とクリア チャネル機能を組み合わせた Cisco 1 ポートおよび 2 ポート マルチチャネル拡張機能ポートアダプタは、今日の急速に変化する WAN 環境に最適です。MLPPP、MLFR、LFI、FRF.12 などの機能が CPU からオフロードされるため、既存のインフラストラクチャ接続をより有効に活用しながら新しいサービスに機敏に対応できるようになります。 サービス プロバイダーでは、お客様の帯域幅ニーズが不明確であるサービス ノードにこのポート アダプタを組み込むことにより、DS-0、DS-1、DS-3 接続間のポートの割り当てを事前に決める必要がなくなります。企業のリモート サイト接続では、DS-0、DS-1、DS-3 の各接続をサポートする柔軟性を利用して、多数のポート アダプタの機能とサービスを 1 つのアダプタに統合し、機器の経費を削減することができます。また、今日の DS-0 と DS-1 アグリゲーション ネットワークのニーズと、将来の T3 アグリゲーション ネットワークのニーズの両方を対応できるため、企業の成長に合わせた利用が可能となり、投資の保護を実現します。 図 1 Cisco 1 ポートおよび 2 ポート マルチチャネル拡張機能ポート アダプタ アプリケーションCisco 1 ポートおよび 2 ポート マルチチャネル拡張機能ポート アダプタは、専用線とフレーム リレーの同時サポートなど、さまざまなサービス相互接続の要件を満たしています。企業やサービス プロバイダーでは、多数のリモート サイトとインターネット サービス プロバイダー(ISP)のお客様を中央サイトに集約するためのサービスに、このアダプタの DS-3 ポートを利用することができます。MLPPP および MLFR バンドルのサポートだけでなく、LFI および FRF.12 フラグメンテーションをポート アダプタ上で実行するなど、これらのマルチチャネル ポート アダプタは高度なサービスや機能の処理をルータの CPU からオフロードします。また、DS-1 Channel Service Unit/Data Service Unit(CSU/DSU)機能が統合されており、これらは市場に数多くある規格準拠 DS-1 CSU/DSU と互換性があります。クリア チャネル モードでは、既存の packet over T3 カードと同様に、各 DS-3 をさまざまなサードパーティ製 DS-3 DSU と互換性があるフルレート動作またはサブレート動作用に設定することができます。 これらのポート アダプタは、優れたパフォーマンスと革新的な設計を組み合わせたことにより、次のような利点を提供します。
主な機能と利点表 1 に、新しいポート アダプタの機能と利点を示します。 表 1 Cisco 1 ポートおよび 2 ポート マルチチャネル拡張機能ポート アダプタの機能と利点
このポート アダプタは次の特徴も備えています。
表 2 機能と利点
製品アーキテクチャこれらのポート アダプタはデータ管理のための新しいアルゴリズムをサポートします。転送側では、パケットをメモリから取り出すか(プル モード)、メイン プロセッサが転送用にパケットをポート アダプタにプッシュするまで待機する(プッシュ モード)ことができます。プッシュ モードは最も効率的なアルゴリズムであり、ポート アダプタが Cisco 7204VXR、Cisco 7206VXR、または Cisco 7301 プラットフォームに NPE-G1 および NPE-G2 ネットワーク プロセッシング エンジンとともにインストールされている場合にのみ有効になります。 シャーシおよびプロセッサCisco 1 ポートおよび 2 ポート マルチチャネル拡張機能ポート アダプタは、表 3 に示すプラットフォームおよびプロセッサでサポートされます。 表 3 シャーシおよびプロセッサの互換性
製品仕様
発注情報表 4 発注情報
サービスおよびサポートシスコは、お客様の成功を支援する幅広いサービス プログラムを用意しています。これらの革新的なサービス プログラムは、人、プロセス、ツールのユニークな組み合わせを通じて提供され、お客様から高い評価を受けています。ネットワークへの投資を無駄にすることなく、ネットワーク運用を最適化しネットワークインテリジェンスの強化や事業拡張を進めていただくためにシスコのサービスを是非お役立てください。シスコ サービスの詳細については、次の URL を参照してください。 シテクニカル サポート サービス シスコ サービス プログラム 関連情報Cisco 1 ポートおよび 2 ポート マルチチャネル拡張機能ポート アダプタの詳細については、http://www.cisco.com/jp/product/hs/ifmodule/adap/mcpa を参照してください。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
