Cisco IP 電話 6800 シリーズ マルチプラットフォーム フォン ファームウェア対応
偏向のない言語
この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
マルチプラットフォーム フォン（MPP）ファームウェア対応 Cisco® IP 電話 6800 シリーズは、費用対効果の高い高忠実度の音声通信ポートフォリオで、Cisco Webex Calling、Webex Calling Carrier、Cisco Broadworks および承認済みの Unified-Communications-as-a-Service（UCaas）プラットフォームで運用コストを削減しながら、組織の個人間コミュニケーションを改善するために設計されています。
Cisco IP 電話 6800 シリーズ:
● Cisco IP 電話 6821、MPP ファームウェア、2 つの SIP 登録
● MPP ファームウェアを適用した Cisco IP 電話 6841、4 つの SIP 登録
● Cisco IP 電話 6851、MPP ファームウェア、4 つの SIP 登録、1 つのキー拡張モジュールをサポート
● MPP ファームウェア、4 つの SIP 登録、有線イーサネットおよび Wi-Fi ネットワーク接続対応 Cisco IP 電話 6861
● Cisco IP 電話 6871、MPP ファームウェア、6 つの SIP 登録、USB ポート、カラーディスプレイ搭載
メモ:
6841 および 6861 は Power over Ethernet (PoE) スイッチを必要としません。
Cisco IP DECT 6800 シリーズ (マルチプラットフォーム ファームウェア対応) には、次の独自のデータシートもあります。 https://www.cisco.com/c/en/us/products/collateral/collaboration-endpoints/ip-dect-6800-series-multiplatform-firmware/datasheet-c78-741764.html

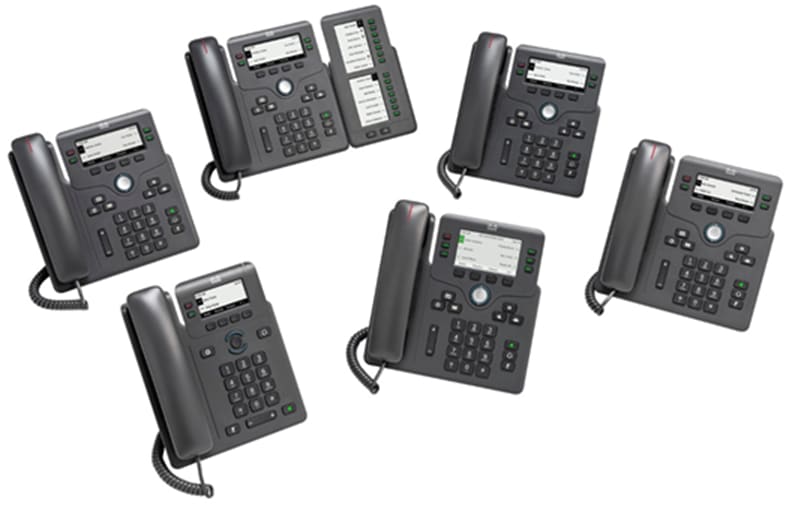

Cisco IP 電話 6800 シリーズ:左下から時計回りに 6821、6841、6851 (オプションの KEM 搭載)、6851、6861、6871。
6800 シリーズは、電話システムを、従来のアナログまたはデジタルベースのシステムから、サポートされているマルチプラットフォーム コール制御システムを備えた IP 通信システムに更新する必要がある企業に最適です。 6841 および 6861 は、PoE スイッチのないホーム オフィスに最適です。
ハードウェアを手頃な価格で購入する方法
Cisco Webex サービスとしてのハードウェアは、シンプルでスケーラブル、かつ柔軟な支払い方法でハードウェアを購入するための新しい方法を提供します。 IP 電話と Webex デバイスの最新モデルで最新の状態を維持し、コラボレーションを強化し、未来のワークスペースを創造します。 Cisco のユニファイド クラウド プラットフォームのすべての機能をご利用ください。 サービスとしての Webex ハードウェアと利用可能なデバイスの詳細をご覧ください。
こちらをクリックすると、Webex Hardware as a Service のデータシートにアクセスできます。
Cisco IP 電話 6800 キー拡張モジュールの製品概要
Cisco IP 電話 6800 キー拡張モジュール (KEM) は、追加のボタンで Cisco IP 電話 6851 の機能を拡張します。 このモジュールには 14 個の物理的なボタンがあり、ページボタン経由で 14 個の追加ボタンにアクセスでき、合計で 28 個のボタンを使用できます。 KEM は、Programmable Line Key (PLK) 機能をサポートしますが、SIP 登録はサポートしません。 通話は PLK 機能を使用して監視され、応答できますが、KEM から発信できません。 6851 IP 電話は 1 KEM のみをサポートします。

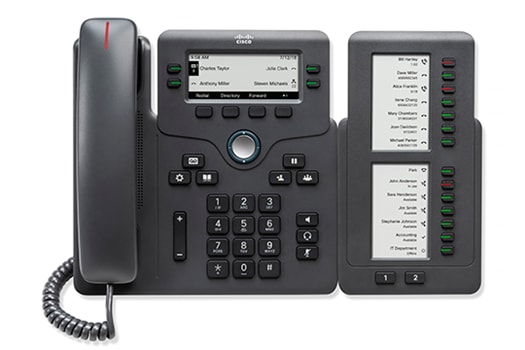

6800 KEM には、従来のサイド バイ サイド構成でベース デバイスに直接接続するためのフット スタンドとケーブルが付属しています (図 2)。
Cisco IP 電話 6800 キー拡張モジュール
Cisco IP 電話 6800 シリーズの機能と利点
表 1 に、Cisco IP 電話 6800 シリーズの機能と利点を示します。
表 1. Cisco IP 電話 6800 シリーズの機能と利点
| 特長 |
メリット |
| ハードウェアの機能 |
|
| 人間工学に基づいた設計 |
●
従来のテレフォニーに似たユーザエクスペリエンスを提供する、使いやすいインターフェイスです。
|
| グラフィカルディスプレイ |
●
6821:
白バックライト、グレースケール、
2.5
型
(6.4-cm) 240 x 120
ピクセルのディスプレイ。
●
6841
および
6851:
白色バックライト、グレースケール、
3.5
型
(9-cm) 396 x 162
ピクセルのディスプレイ。
●
6861:
白バックライト、グレースケール、
3.2
型
(8.1-cm) 320 x 120
ピクセルのディスプレイ。
●
6871:
カラーバックライト付き
9 cm
（
3.5
インチ）、
480 x 272
ピクセル
ディスプレイ。
●
すべてのモデルには、通話機能およびテキストベースの
XML
アプリケーションにスクロールしてアクセスできます。
|
| ハンドセット |
●
6821: RJ-9
ポートで接続された狭帯域音声ハンドセットに対応しています。
●
6841
および
6851: RJ-9
ポート経由で接続された狭帯域または広帯域の音声ハンドセットに対応します。
●
6861
および
6871: RJ-9
ポート経由で接続された広帯域音声ハンドセットをサポートします。
●
すべての
6800
シリーズハンドセットは補聴器互換
(HAC)
であり、米国障害者法
(ADA)
に対する米国連邦通信委員会
(FCC)
の音量要件を満たしています。
Walker
イクイップメントの
W-10
または
CE-100
アンプなどの業界標準のインラインハンドセットアンプを使用することで、セクション
508
のラウドネス要件を満たすことができます。
6800
シリーズのすべてのモデルのダイヤルパッドは、
ADA
にも準拠しています。
●
6800
シリーズのハンドセットは、ピンやホチキスのような小さな金属体をくっつける磁場があります。
けがを防止するため、ハンドセットの近くに金属製の小さなものを置かないでください。
|
| ヘッドセット |
●
6800
シリーズを
Cisco
ヘッドセットと使用すると、優れたノイズ遮断性能を発揮します。
●
アナログ
ヘッドセット
ジャックは、
6821
、
6841
、
6851
、
6861
、および
6871
モデル用の広帯域対応の
RJ-9
音声ポートです。
●
6871
にはヘッドセット用の
USB
ポートもあります。
Cisco
のヘッドセットサービスの詳細については、
https://www.cisco.com/c/en/us/products/collaboration-endpoints/headsets/index.html
を参照してください。
|
| バックライト インジケータ |
●
6821:
バックライト付き回線ボタンとメッセージ受信インジケータ（
MWI
）。
LCD
上のアイコンを使用して、ヘッドセット、ミュート、選択ボタンが有効かを示します。
●
6841 6851
、
6861
および
6871:
バックライト付きインジケータは、音声パス
キー（ハンドセット、ヘッドセット、スピーカーフォン）、ミュート
キー、選択キー、回線キー、メッセージ受信にあります。
|
| 音量コントロール |
●
音量コントロールを切り替えることで、ハンドセット、モニタ
スピーカー、呼び出し音の音量をデシベル単位で簡単に調整できます。
|
| 全二重スピーカーフォン |
●
全二重スピーカーフォンを使用すると、コールの発信と受信を柔軟に行うことができます。
セキュリティを強化するために、スピーカーフォン
モードが使用されるとき、可聴デュアルトーン複数周波数
(DTMF)
トーンはマスクされます。
|
| 単一ポジション フット スタンド |
●
フット
スタンドは電話機を
1
つの位置で固定できるため、座ったままでもディスプレイが見やすく、ボタンが使いやすくなっています。
壁取り付け用フットスタンドは取り外すことができます。
電話機の背面に取り付け用の穴が開いています。
|
| 壁取り付け可能 |
●
6821:
木ねじと壁用アンカーを使って壁に直接取り付けることができます。
●
6841 6851 6861
および
6871:
オプションの
6800
シリーズ壁取り付けキット
(
別売り
)
を使用して壁に取り付けることができます。
|
| 電子式フックスイッチ |
●
6851
、
6861
、および
6871:
補助ポート経由の電子式フックスイッチ
ヘッドセット
サポート。
|
| USB |
●
6871
の背面には
Cisco
ヘッドセットをサポートする
USB-A
ポートがあります。
|
| キー |
●
6821
、
6841
、
6851
、
6861
、および
6871
には次のキーがあります。
◦
回線
◦
ソフトキー
◦
双方向ビゲーションと選択
◦
サービス
◦
標準キーパッド
◦
音量コントロール
トグル
◦
スピーカーフォン、ヘッドセット、ミュート
◦
最初の回線キーのプライマリ回線割り当て以外に、他のキーは、ユーザまたはシステム管理者がカスタマイズできる
Programmable Line Keys (PLKs)
として構成される場合があります。
●
さらに、
6841
、
6851
、
6861
、および
6871
には次の機能があります。
◦
保留
/
再開、転送、電話会議
◦
メッセージング、ディレクトリ
|
| イーサネットケーブル |
●
6821
、
6841
、
6851
、および
6861
は以下のイーサネット
ケーブルをサポートします。
◦
10 Mbps
ケーブルの場合はカテゴリ
3
、
5
、
5e
、
6
の
4
ペア
◦
100 Mbps
ケーブルの場合はカテゴリ
5
、
5e
、
6
の
4
ペア
●
さらに、
6841
、
6851
、および
6871
は以下をサポートします。
◦
1000 Mbps
ケーブルの場合はカテゴリ
3
、
5
、
5e
、
6
の
4
ペア
|
| 電源機能 |
|
| IEEE PoE |
●
6821
および
6851
は
802.3af PoE (
クラス
2)
をサポートします。消費電力は
6.49W
を超えません。
●
6871
は
802.3af PoE (
クラス
3)
をサポートします。消費電力は
12.95W
を超えません。
●
6841
および
6861
は、付属の地域固有電源アダプター経由でのみ壁電源に対応します。
|
| 国別プラグ付き電源アダプター |
●
非
PoE
導入で使用される場合、
6800
シリーズ地域固有電源アダプターは、
6821
、
6841
、
6851
、
6861
、および
6871
への電力供給に使用できます。
|
| Cisco パワー インジェクタ |
●
6851
および
6871
は、
Cisco Unified IP Phone Power Injector
（
CP-PWR-INJ
）、および
Cisco Aironet® Power Injector
（
AIR-PWRINJ5=
）と互換性があります。
|
Cisco IP 電話 6800 キー拡張モジュールの機能と利点
表 2 に、Cisco IP 電話 6800 キー拡張モジュールの機能と利点を示します。
表 2. Cisco IP 電話 6800 キー拡張モジュールの機能と利点
| KEM 機能 |
メリット |
| 照明付きボタン |
|
| オフ、消灯 |
ボタンが設定されていません |
| 緑色、点灯 |
正しく構成され、アイドル状態になっています |
| 赤色、点灯 |
使用中でアクティブな通話またはパークされた通話があります |
| オレンジ、点滅 |
このボタンで設定エラーが発生しました |
| 照明付きページボタン |
|
| オフ、消灯 |
ページにフォーカスが当たっていません |
| 緑色、点灯 |
フォーカスされているページ |
| オレンジ、点滅 |
ページはフォーカスされておらず、ページ上に 1 つ以上のアラート通話または保留中の通話があります |
| ハードウェアと省電力機能 |
|
| グラフィカルディスプレイ |
3.5インチ（9 cm）のグレースケールバックライト LCD ディスプレイ x 2、解像度 160 x 270 |
| ディレクトリ番号と機能ボタン |
モジュールには 14 個の物理ボタン（28 個はページキーを使用）があります |
| ページボタン |
2 つのページボタンを使用して、14 個のボタンがある各ページにアクセスし、電話状態を指定します |
| 省電力モード |
6841、6851、6861、および 6871 は省電力モードをサポートしています。 Cisco IP 電話 6851 が省電力モードになると、6800 KEM も省電力モードになります。 電話と KEM が省電力モードのときに選択ボタンを押すと、電話と KEM の両方が再起動されます |
サポートされている機能
表 3 に、マルチプラットフォーム フォン ファームウェアでサポートされている機能を示します。
表 3. マルチプラットフォーム フォン ファームウェアでサポートされる機能
| 特長 |
詳細 |
| 音声 |
●
コーデック
: G.711 (A-law
および
m
-law)
、
G.722.2
、
G.722
、
G.729 (a
、
b
、
ab)
、
ILBC
、
iSAC
、
OPUS
●
DTMF:
インバンド、アウトオブバンド
(RFC 2833)
、および
SIP INFO
●
MOS
スコアレポート（
Telchemy
）
6800
シリーズを
Cisco
ヘッドセットと使用すると、優れたノイズ遮断性能を発揮します。
|
| ネットワーク |
●
Cisco Discovery Protocol
●
DHCP (RFC 2131)
●
DHCP VLAN
オプション
●
DNS: A
レコード
(RFC 1706)
、
SRV
レコード
(RFC 2782)
●
グローバル
ディスカバリー
サービス（
GDS
）
●
XSI
サービス向け
HTTPS
サポート
●
IPv4 (RFC 791)
●
IPv6
（
RFC 2460
）
:
システム相互運用性テストが必要
●
LLDP
●
MAC
アドレス
(IEEE 802.3)
●
NAPTR
●
NAT (STUN)
●
ピア
ファームウェア共有
●
SIP
プロトコルのサポート
(RFC 3261
および関連
RFC)
●
SNTP (RFC 2030)
●
TR.69
プロビジョニング
:
システムの相互運用性テストが必要です
●
UDP
と
TCP
●
ゼロタッチ
プロビジョニング
|
| セキュリティ |
●
802.1X
認証
●
構成可能な暗号
●
顧客のデバイス
アクティベーション
(CDA:
旧
EDOS)
証明書のアップロードと暗号化ハッシュの選択
●
ダイジェスト認証
●
暗号化された設定ファイル
●
HTTPS
セキュア
プロビジョニング
●
必須
/
任意のセキュア呼び出し
●
AES-128
または
AES-256
による
SRTP
メディア暗号化
●
パスワードログイン
●
ステートフル
ファイアウォール
● Transport Layer Security (TLS v1.2)
|
| アプリケーション |
●
BroadWorks Anywhere
●
BroadWorks
のエグゼクティブおよびアシスタント
●
BroadWorks XSI
通話ログの表示
●
BroadWorks XSI
発信者
ID
のブロック
●
ローカルおよびリモートで開始できる
Cisco
問題レポートツール（
PRT
）
●
Cisco XML XSI
●
マルチキャスト
ページング
●
リモート
SDK
●
UC-One
のプレゼンス
|
| 通話コントロールと音声機能 |
●
通話中のコールバック
●
通話ブロック
-
匿名および選択的
●
電話会議
–
ホスト（
N
者）
1
●
電話会議
-
ローカル
3
者間
●
着信の転送
-
無条件、無応答、通話中
●
通話の保留
●
コールパークおよびアンパーク
1
●
BLF
リストによるコール
パークのモニタリング
●
コール
ピックアップ
-
選択とグループ
1
●
通話転送
-
アテンダントまたはブラインド
●
コールウェイティング
●
着信通話の発信者
ID
のマッピング
●
発信者
ID
の名前と番号、および発信者
ID
のブロック
●
回線ごとに、桁間タイマーによる構成可能なダイヤル
プランと番号計画のサポート
●
設定可能な付加サービスのソフトキー
●
発信者番号と着信者番号に応じた呼出音の鳴り分け
●
サイレント
●
アーリー
メディアおよび前提条件
(Cisco BroadWorks R23
機能のサポート
)
●
エクステンション
モビリティ、ホットデスク、ホテリング、アクティビティ
ベースのワークスペース
1
●
グループページング
1
●
音声パス
(
ヘッドセット、ハンドセット、またはスピーカー
)
ごとの個別の音量設定
●
インターカム
1
●
マルチキャスト
ページング
●
保留中の音楽
1
●
発信者
ID
のブロック
●
PLK:
1
つ目のラインキーでのプライマリ回線割り当て以外に、他のキーはユーザーまたはシステム管理者がカスタマイズ可能です。
●
共有回線とブリッジラインアピアランス
1
●
付加サービス機能のアクティベーション
コード
●
ビジュアル音声メッセージ待機インジケータ
(VMWI)
●
PLK
によるボイスメールの監視
|
| ディレクトリ |
●
Broadsoft
ディレクトリ
●
コール履歴
●
複数のディレクトリでの連絡先検索、
Broadsoft
、
LDAP
、パーソナル、
Bluetooth
同期
●
カスタマイズ可能な通話履歴リスト
●
インテリジェント検索
●
LDAP
オーバー
TLS
●
ローカル電話帳
●
すべてのディレクトリでのアドレス逆引きルックアップ
●
複数のディレクトリでの統合された連絡先検索
●
XML/LDAP
リモートディレクトリ
|
| 管理 |
●
大量展開のための
TFTP
、
HTTP
、
HTTPs
による自動プロビジョニング
●
プロビジョニングサーバへの構成レポート
●
設定
:
ブラウザ、電話、自動プロビジョニング
●
HTTP
を介した暗号化コンテンツのエンコード
●
パケットキャプチャ、
Problem Reporting Tool (PRT)
、
PRT
のアップロード
●
PRT
データのリモート生成とアップロード
|
| Wi-Fi および Bluetooth |
6861
のみ
:
●
内蔵デュアル
バンド
2.4G
および
5G Wi-Fi
●
Wi-Fi
標準
802.11a/b/g/n
●
Wi-Fi
セキュリティプロトコル
: WEP
、
WPA-PSK
、
WPA2-PSK
、
EAP-FAST
、
PEAP-GTC
、
PEAP-MSCHAP2 |
プラットフォームのサポート
表 4 に、マルチプラットフォーム フォン ファームウェアでサポートされるプラットフォームを示します。
表 4. サポートされているプラットフォーム
| サポートされるプラットフォーム |
認定 |
| Cisco Webex Calling |
相互運用性テストおよび認定 |
| Webex Calling 通信事業者 |
相互運用性テストおよび認定 |
| Cisco BroadWorks |
テスト済み、認定済みの相互運用性 – リリース 19sp1、20sp1、21sp1、22sp1、23sp1 |
| アスタリスク |
相互運用性テスト済み – リリース (1.8+) |
| Centile |
相互運用性テスト済みおよび 6851 のみ認定済み – Release Istra SP 9.2 |
| Metaswitch |
テストおよび認定済みの相互運用性 – リリース 9.3 |
| Ribbon Kandy ビジネスソリューション |
相互運用性のテストと認定 (2020 年第 4 四半期) |
すべての Cisco IP 電話 6800 シリーズモデルは、https://www.cisco.com/c/en/us/about/legal/cloud-and-software/end_user_license_agreement.html にある Cisco エンドユーザのライセンス契約書の対象です。
または、ショートカット https://www.cisco.com/go/eula を使用してください。
表 5 に Cisco IP 電話 6800 シリーズの機能と仕様を示します。
表 5. 機能と仕様
| 機能 |
仕様 |
| シグナリング プロトコルのサポート |
Session Initiation Protocol （SIP） |
| フル回線のサポート |
●
6821: 2
回線
(SIP
登録
)
●
6841: 4
回線
(SIP
登録
)
●
6851: 4
回線
(SIP
登録
)
●
6861: 4
回線
(SIP
登録
)
●
6871: 6
回線
(SIP
登録
)
|
| 言語サポート |
●
ブルガリア語
●
カタロニア語
●
中国語（簡体字）
●
中国語
(
繁体字、香港
)
●
クロアチア語
●
チェコ語
●
デンマーク語
●
オランダ語
●
英語
(
米国
)
●
英語（英国）
●
フィンランド語
●
フランス語（フランス）
●
ギリシャ語
●
スペイン語（コロンビア）
●
ドイツ語
●
ハンガリー語
●
イタリア語
●
日本語
●
韓国語
●
ノルウェー語
●
ポーランド語
●
ポルトガル語（ポルトガル）
●
ロシア語
●
スペイン語（スペイン）
●
スロバキア語
●
スウェーデン語
●
スロベニア語
●
トルコ語
|
| 複数の呼び出し音 |
●
電話はユーザが調整可能な呼び出し音をサポートしています
|
| Quality of Service（QoS）オプション |
●
電話機は
Cisco Discovery Protocol
および
802.1Q/p
標準をサポートし、管理
VLAN ID
が設定した
VLAN ID
オーバーライドを含む
801.1Q VLAN
ヘッダーで設定できます
|
| セキュリティ |
●
802.1X
認証
●
デバイス認証
●
暗号化された設定ファイル
●
ファイル認証
●
イメージ認証
●
製造元でインストールされる証明書
●
SRTP
を使用したメディア暗号化は、
Advanced Encryption Standard AES-128
または
AES-256
を使用します。
●
TLS
を使用したシグナリング暗号化
(AES-128
または
AES-256)
|
| 構成オプション |
●
IP
アドレスの割り当ては、静的に、または
DHCP
クライアント経由で設定できます。
|
| 物理的な寸法 (HxWxD) |
●
6821: 8.2 x 6.7 x 1.5
インチ（
207 x 171 x 37.5
）（フット
スタンドを除く）
●
6861: 207 x 206 x 33 mm (8.2 x 8.1 x 1.3
インチ
) (
フット
スタンドを除く
)
●
6851: 8.2 x 10.4 x 1.3
インチ
(207 x 265 x 33 mm) (
フット
スタンドを除く
)
●
6861: 207 x 206 x 33 mm (8.2 x 8.1 x 1.3
インチ
) (
フット
スタンドを除く
)
●
6871: 207 x 206 x 33 mm (8.2 x 8.1 x 1.3
インチ
) (
フット
スタンドを除く
)
●
6800
キー拡張モジュール
: 207 x 113 x 42 mm (8.15 x 4.45 x 1.65
インチ
)
|
| 重量 |
●
6821: 16
オンス
(456 g) (
フットスタンド、ハンドセット、およびパッケージを除く
)
、
18
オンス
(512 g) (
フットスタンドを含む、ハンドセットとパッケージを除く
)
●
6841: 22
オンス
(615 g) (
フットスタンド、ハンドセット、およびパッケージを除く
)
、
24
オンス
(682 g) (
フットスタンドを含む、ハンドセットとパッケージを除く
)
●
6851: 22
オンス
(615 g) (
フットスタンド、ハンドセット、およびパッケージを除く
)
、
24
オンス
(682 g) (
フットスタンドを含む、ハンドセットとパッケージを除く
)
●
6861: 602.8 g
（
21
オンス）（フットスタンド、ハンドセット、およびパッケージを除く）、
670 g
（
23.6
オンス）（フットスタンドを含む、ハンドセットおよびパッケージを除く）
●
6871: 604.4 g
（
21.3
オンス）（フットスタンド、ハンドセット、およびパッケージを除く）、
677.3 g
（
23.9
オンス）（フットスタンドを含む、ハンドセットおよびパッケージを除く）
●
6800
キー拡張モジュール
: 11.5
オンス
(320 g)
|
| ディスプレイ |
●
6821: 6.4 cm
（
2.5
インチ）、
240 x 120
ピクセル
●
6841
および
6851: 9 cm
（
3.5
インチ）、
396 x 162
ピクセル
●
6861: 8.1 cm
（
3.2
インチ）、
320x120
ピクセル
●
6871: 9cm (3.5
インチ
) 480 x 272
ピクセルのカラー
ディスプレイ
●
6800
キー拡張モジュール
: 9 cm
（
3.5
インチ）、グレースケールバックライト付き
LCD
ディスプレイ
x 2
、解像度
160 x 270
|
| イーサネットスイッチ |
●
6821: 2
つの
RJ-45
ポート経由の
10/100BASE-T
イーサネット接続
; 1
つは
LAN
接続用、もう
1
つは
PC
などのダウンストリームイーサネットデバイス接続用です
●
6841
、
6851
、および
6871: 2
つの
RJ-45
ポート経由の
10/100/1000BASE-T
イーサネット接続
; 1
つは
LAN
接続用、もう
1
つは
PC
などのダウンストリームイーサネットデバイス接続用です
●
6861: LAN
接続用の
RJ-45
ポート
1
個を通じた
10/100BASE-T
イーサネット接続
|
| 電話と KEM の筐体の構成 |
●
ポリカーボネイト
アクリロニトリル
ブタジエン
スチレン（
ABS
）質感プラスチック
|
| 電源要件 |
●
6821
、
6851:
相互運用可能な
IEEE 802.3af PoE
（クラス
2
）デバイス。
5V DC
が必要です。オプションの各国仕様の
AC-to-DC
電源アダプターの
1
つを使用して、デスクトップからローカルに電力を供給できます。
利用可能な電源のリストについては、表
6
を参照してください。
●
6841
、
6861:
電話機に付属している国別仕様の
5V DC
電源で電力を供給する必要があります。
●
6871:
相互運用可能な
IEEE 802.3af PoE
（クラス
3
）デバイス。
5V DC
が必要です。オプションの各国仕様の
AC-to-DC
電源アダプターの
1
つを使用して、デスクトップからローカルに電力を供給できます。
利用可能な電源のリストについては、表
6
を参照してください。
●
6800
キー拡張モジュール
:
ローカル電源がありません。
KEM
は接続された
6851 IP
電話から電力を受け取ります。
接続されている
6851 IP
電話は、
PoE
または
6800 (5V)
電源アダプタ経由で電力供給されます。
|
| 動作温度 |
●
0
～
40 °C
（
32
～
104 °F
）
|
| 非稼働時の温度衝撃 |
●
-10°
～
60°C
（
14
°
～
140°F
）
|
| 湿度 |
●
動作時
: 10%
～
90%
、結露なし
●
非稼働時
: 10 %
～
95 %
、結露なし
|
| 6821 の認証とコンプライアンス |
●
規制コンプライアンス
:
◦
指令
2014/30/EU
および
2014/35/EU
に準拠した
CE
マーキング
●
安全
:
◦
UL 60950
第
2
版
◦ CAN/CSA-C22.2 No. 60950
第 2
版
◦
EN 60950
第
2
版
(A11
および
A12
を含む
)
◦
IEC 60950
第
2
版
(A11
および
A12
を含む
)
◦
AS/NZS 60950
●
EMC –
エミッション
◦
47CFR
パート
15
（
CFR 47
）クラス
B
◦
AS/NZS CISPR32:2015
クラス
B
◦
CISPR 32: 2015_COR1:2016
クラス
B
◦
EN55032: 2015+AC:2016
◦
ICES003
クラス
B
◦
EN61000-3-2:2014
および
IEC 61000-3-2:2014
◦
EN61000-3-3:2013
および
IEC61000-3-3:2013
◦
VCCI
クラス
B
●
EMC –
イミュニティ
◦
EN55024
◦
CISPR24
◦
Armadillo Light
●
Telecom
◦
FCC
パート
68 HAC
◦
CS-03-HAC
◦
AS/ACIF S004
◦
AS/ACIF S040
◦
NZ PTC 220
◦
業界標準
: TIA 810
●
業界標準
: IEEE 802.3
イーサネット、
IEEE 802.3af
|
| 6841、6851、6861、6871 の認証とコンプライアンス |
●
規制コンプライアンス
:
◦
指令
2004/108/EC
および
2014/30/EU
に準拠した
CE
マーキング
●
安全
:
◦
UL 60950
第
2
版
◦ CAN/CSA-C22.2 No. 60950
第 2
版
◦
EN 60950
第
2
版
(A11
および
A12
を含む
)
◦
IEC 60950
第
2
版
(A11
および
A12
を含む
)
◦
AS/NZS 60950
●
EMC –
エミッション
◦
47CFR
パート
15
（
CFR 47
）クラス
B
◦
AS/NZS CISPR32:2015
クラス
B
◦
CISPR 32: 2015_COR1:2016
クラス
B
◦
EN55032: 2015+AC:2016
◦
ICES003
クラス
B
◦
EN61000-3-2:2014
および
IEC 61000-3-2:2014
◦
EN61000-3-3:2013
および
IEC61000-3-3:2013
●
EMC –
イミュニティ
◦
EN55024
◦
CISPR24
◦
Armadillo Light
●
Telecom
◦
FCC
パート
68 HAC
◦
CS-03-HAC
◦
AS/ACIF S004
◦
AS/ACIF S040
◦
NZ PTC 220
◦
業界標準
: TIA 810
および
TIA 920
●
業界標準
: IEEE 802.3
イーサネット、
IEEE 802.3af
（
CP-6851
のみ）
●
無線（
CP-6861
のみ）
◦
FCC
パート
15
◦
EN 300.328
◦
EN 301-489-1
◦
EN 301-489-17
◦
EN 301-489-3
◦
NCC LP0002
◦
EN 301 893
◦
EN 300 330
◦
RSP-100-11
◦
RSS- Gen
◦
RSS-102
◦
RSS-210
◦
RSS-247-2
|
| 6861 の無線仕様 |
●
アンテナ
タイプ
◦
PIFA
●
アンテナ
ゲイン
(dBi)
◦
2.4G: 2.44
◦
5G: 0.71
●
周波数帯
(MHz)
◦
2.4G: 2400 – 2483.5
◦
5G: 5150.0 - 5250.0
、
5250.0 - 5350.0
、
5470.0 - 5725.0
、
5745.0 - 5850.0
●
メキシコの最大
EIRP
（
dBm
）
◦
2.4G: 26.05
◦
5G: 14.98
|
表 6 に電話とアクセサリの発注情報を示します。 すべての 6800 MPP 電話はリモート設定 (RC) をサポートしています。 RC 機能を使用するために、特定の「RC」SKU を注文する必要はなくなりました。
表 6. 発注情報
| 部品番号 |
製品の説明 |
| CP-6821-3PCC-K9= |
Cisco IP 電話 6821 |
| CP-6821-3PW-NA-K9= |
Cisco IP 電話 6821 (電源アダプタ付き) 北米向け |
| CP-6841-3PW-NA-K9= |
北米向け Cisco IP 電話 6841（電源アダプター付き） |
| CP-6841-3PW-CE-K9= |
Cisco IP 電話 6841 (電源アダプタ付属) 欧州向け |
| CP-6841-3PW-UK-K9= |
英国向け Cisco IP 電話 6841（電源アダプター付き） |
| CP-6841-3PW-AU-K9= |
Cisco IP 電話 6841 (電源アダプタ付き) オーストラリア/ニュージーランド |
| CP-6851-3PCC-K9= |
Cisco IP Phone 6851 |
| CP-6851-3PW-NA-K9= |
Cisco IP 電話 6851 (電源アダプタ付き) 北米向け |
| CP-6851-3PW-CE-K9= |
Cisco IP 電話 6851 (電源アダプタ付属) ヨーロッパ向け |
| CP-6851-3PW-UK-K9= |
英国向け Cisco IP 電話 6851（電源アダプター付き） |
| CP-6851-3PW-AU-K9= |
オーストラリア/ニュージーランド向け Cisco IP 電話 6851（電源アダプター付き） |
| CP-6861-3PW-NA-K9= |
Cisco IP 電話 6861 (電源アダプタ付き) 北米向け |
| CP-6861-3PW-CE-K9= |
Cisco IP 電話 6861 (電源アダプタ付き) 欧州向け |
| CP-6861-3PW-UK-K9= |
英国向け Cisco IP 電話 6861（電源アダプター付き） |
| CP-6861-3PW-AU-K9= |
オーストラリア/ニュージーランド向け Cisco IP 電話 6861（電源アダプター付き） |
| CP-6871-3PCC-K9= |
Cisco IP 電話 6871 |
| CP-6871-3PW-NA-K9= |
Cisco IP 電話 6871 (電源アダプタ付き) 欧州向け |
| CP-6871-3PW-CE-K9= |
Cisco IP 電話 6871 (電源アダプタ付き) 欧州向け |
| CP-6871-3PW-UK-K9= |
英国向け Cisco IP 電話 6871（電源アダプター付き） |
| CP-6871-3PW-AU-K9= |
オーストラリア/ニュージーランド向け Cisco IP 電話 6871（電源アダプター付き） |
| CP-68KEM-3PCC= |
オプションの Cisco IP 6800 キー拡張モジュール |
| CP-6800-WMK= |
IP 電話 6800 シリーズ用スペア壁取り付けキット |
| CP-6800-PWR-NA= |
Cisco IP 電話 6800 電源アダプタ (北米向け) |
| CP-6800-PWR-CE= |
Cisco IP 電話 6800 電源アダプタ (ヨーロッパ地域) |
| CP-6800-PWR-UK= |
Cisco IP 電話 6800 電源アダプタ (英国) |
| CP-6800-PWR-AU= |
Cisco IP 電話 6800 電源アダプタ (オーストラリアおよびニュージーランド用) |
| CP-6821-HS= |
Cisco IP 電話 6821 用ハンドセット |
| CP-DX-HS-NB= |
Cisco IP 電話 6841、6851 用のナローバンドスペアハンドセット |
| CP-DX-HS= |
Cisco IP 電話 6841、6851 用のオプションの広帯域ハンドセット |
| CP-7800-HS-CORD= |
Cisco IP 電話 6800 シリーズ用の予備ハンドセットコード |
ロシアと旧 SSR のみ販売される電話。
表 7. ロシアおよび旧 SSR 向け非暗号化マルチプラットフォーム フォン ファームウェアを持つ Cisco IP 電話 6800 シリーズ
| 製品番号 |
説明 |
| CP-6821-3PCC-XU= |
ロシアおよび旧 SSR のみ向けの、非暗号化 MPP ファームウェアを搭載 Cisco 6821 |
| CP-6851-3PCC-XU= |
ロシアおよび旧 SSR のみ向けの、非暗号化 MPP ファームウェアを搭載 Cisco 6851 |
Cisco IP 電話 6800 シリーズは、1 年間のハードウェア限定保証の対象となります。 https://www.cisco.com/c/en/us/products/warranty-listing.html
または、ショートカット https://www.cisco.com/go/warranty を使用してください。
Cisco の環境保全への取り組み
製品、ソリューション、運用、拡張運用、サプライチェーンに対する、Cisco の環境保全ポリシーと取り組みの詳細については、Cisco の企業の社会的責任（CSR）レポートの「環境保全」の項を参照してください。
主要な環境持続可能性トピック (CSR レポートの「環境の持続可能性」セクションに記載) に関する情報への参照リンクを次の表に示します。
| 持続性に関するトピック |
参考資料 |
| 製品の材料に関する法律および規制に関する情報 |
|
| 製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報 |
Cisco では、パッケージデータを情報共有目的でのみ提供しています。 これらの情報は最新の法規制を反映していない可能性があります。Cisco は、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。 これらの情報は予告なしに変更されることがあります。
目的達成に役立つ柔軟な支払いソリューション
Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。 総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。 Cisco の柔軟な支払いソリューションを使用することで、100 か国以上で、ハードウェア、ソフトウェア、サービス、補完的なサードパーティ機器を簡単かつ計画的に支払うことができます。詳細を確認。
Cisco IP 電話 6800 シリーズの詳細については、 https://www.cisco.com/c/en/us/products/collaboration-endpoints/ip-phone-6800-series/index.html を参照してください。
または、ショートカット https://www.cisco.com/go/mpp6800 を使用します。
BLF: 話中ランプ フィールド
CDA: 顧客デバイスのアクティベーション（旧 EDOS）
CDP: Cisco Discovery Protocol
DHCP: Domain Host Control Protocol
DNS: ドメインネームサーバー
DTMF: Dual-Tone Multi-Frequency
EDOS:エンタープライズ データ操作およびサービス (現在は CDA と呼ばれています)
FIPS: 連邦情報処理標準
GDS: グローバル デリバリー サービス
HD: 高画質
HTTP: ハイパーテキスト転送プロトコル
HTTPs: セキュアなハイパーテキスト転送プロトコル
ICE: Interactive Connectivity Establishment
ID: アイデンティティ
IEEE: 米国電気電子学会
iLBC: Internet Low Bitrate Codec
IP: インターネットプロトコル
iSAC: Internet Speech 音声コーデック
LDAP: Lightweight Directory Access Protocol
LLDP: Link Layer Discovery Protocol
MAC アドレス: メディアアクセスコントロールアドレス
MOS: 平均オピニオン スコア
NAPTR: 名前権限ポインタ
NAT: ネットワークアドレス変換
PiP: ピクチャーインピクチャー
PLK: プログラム可能な回線キー
PRT: 問題レポートツール
PSK: プログラム可能なソフトキー
RFC: Request for Comments
RTP: Real Time Protocol
SIP: セッション開始プロトコル
SNTP: Simple Network Time Protocol
SRTP: Secure Real Time Protocol
SRV: サービス
STUN: NAT のセッション トラバーサル
TCP: 伝送制御プロトコル
TFTP: トリビアル ファイル転送プロトコル
TLS: トランスポート層セキュリティ
UDP: ユーザデータグラムプロトコル
VMWI: ボイスメッセージ待機インジケータ
WVGA: ワイド ビデオ グラフィックス アレイ
XML:拡張マークアップ言語
XSI: XML スキーマインスタンス
