Konfigurieren des modularen Firewall-Bedrohungsschutz-Richtlinien-Frameworks
Inhalt
Einleitung
Dieses Dokument beschreibt das modulare Richtlinien-Framework (MPF) für Firewall Threat Defense (FTD).
Voraussetzungen
Anforderungen
Für dieses Dokument bestehen keine spezifischen Anforderungen.
Verwendete Komponenten
Die Informationen in diesem Dokument basierend auf folgenden Software- und Hardware-Versionen:
- Cisco Secure Firewall 3130 Threat Defense Version 10.0.0 (Build 140)
- Firewall Management Center (FMC) Version 10.0.0 (Build 140)
Die Informationen in diesem Dokument beziehen sich auf Geräte in einer speziell eingerichteten Testumgebung. Alle Geräte, die in diesem Dokument benutzt wurden, begannen mit einer gelöschten (Nichterfüllungs) Konfiguration. Wenn Ihr Netzwerk in Betrieb ist, stellen Sie sicher, dass Sie die möglichen Auswirkungen aller Befehle kennen.
Hintergrundinformationen
FTD-Datenebene - Übersicht
FTD ist ein einheitliches Software-Image, das aus zwei Haupt-Engines besteht:
- Datapath (auch als LINA bezeichnet)
- Snort-Engine
Der LINA Datapath und die Snort Engine sind die Hauptkomponenten der Datenebene der FTD.
MPF-Inhaltsstoffe
MPF verwendet folgende Komponenten:
- class-map entspricht dem interessanten Datenverkehr.
- policy-map wendet Aktionen auf den interessanten Datenverkehr an, dem die Klassenzuordnung entspricht.
- service-policy wendet die Richtlinienzuweisung global (auf allen Schnittstellen) oder auf eine bestimmte Schnittstelle an.

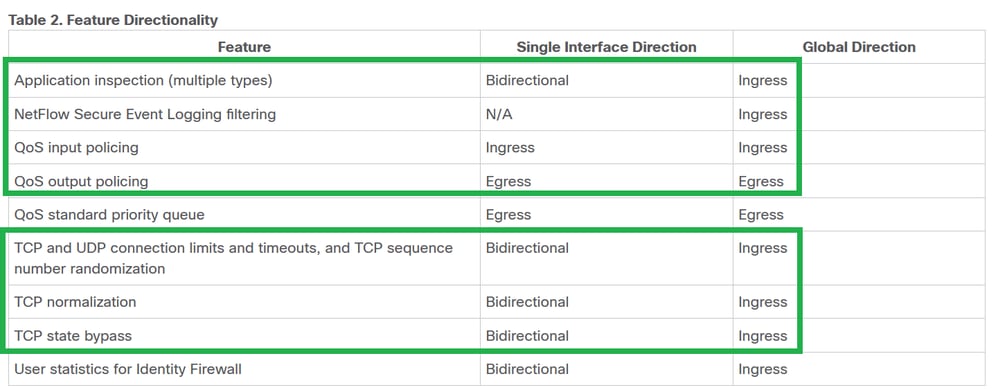

Richtungsabhängigkeit der Funktionen
Informationen zur Richtungsgenauigkeit von Funktionen finden Sie im ASA-Konfigurationsleitfaden:
Die mit der FTD verbundenen Funktionen werden hervorgehoben:
Konfigurieren

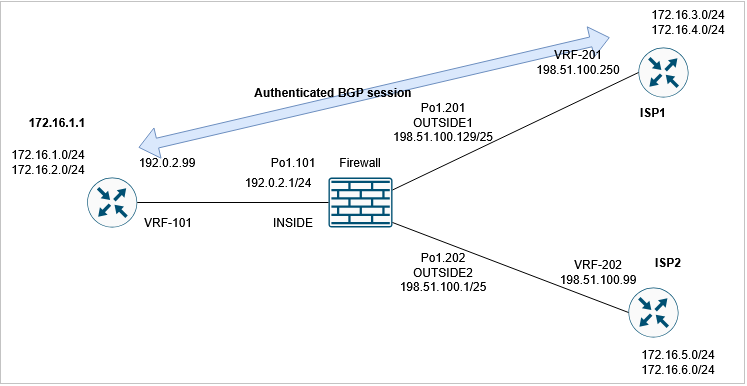

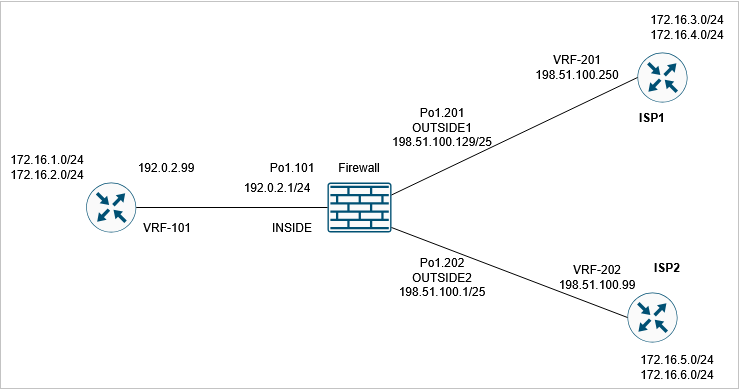

Topologie
Die MPF-Standardkonfiguration (10.0.0):
firewall# show run policy-map ! !
policy-map type inspect dns preset_dns_map
parameters
message-length maximum client auto
message-length maximum 512
no tcp-inspection
policy-map type inspect ip-options UM_STATIC_IP_OPTIONS_MAP
parameters
eool action allow
nop action allow
router-alert action allow
policy-map global_policy
class inspection_default
inspect dns preset_dns_map
inspect ftp
inspect h323 h225
inspect h323 ras
inspect rsh
inspect rtsp
inspect sqlnet
inspect skinny
inspect sunrpc
inspect sip
inspect netbios
inspect tftp
inspect icmp
inspect icmp error
inspect ip-options UM_STATIC_IP_OPTIONS_MAP
class class_snmp
inspect snmp
class class-default
set connection advanced-options UM_STATIC_TCP_MAP
firewall# show run class-map !
class-map inspection_default
match default-inspection-traffic
class-map class_snmp
match port udp eq 4161
! firewall# show run service-policy service-policy global_policy global
Aufgabe 1: Globale SIP-Inspektion auf FTD deaktivieren
Die Anforderung bei dieser Aufgabe besteht darin, die SIP-Inspektion in der FTD LINA-Engine zu deaktivieren. Ein Grund hierfür kann eine Richtlinienanforderung oder ein Softwarefehler sein, der sich auf das SIP bezieht und sich auf den Transitverkehr auswirkt.
Lösung
Bevor Sie die SIP-Inspektion deaktivieren, stellen Sie sicher, dass sie für den Transitverkehr gilt:
firewall# packet-tracer input INSIDE udp 172.16.1.1 5060 172.16.3.1 5060
...
Phase: 8
Type: INSPECT
Subtype: inspect-sip
Result: ALLOW
Elapsed time: 34788 ns
Config:
class-map inspection_default
match default-inspection-traffic
policy-map global_policy
class inspection_default
inspect sip
service-policy global_policy global
Additional Information:
...
Result:
input-interface: INSIDE(vrfid:0)
input-status: up
input-line-status: up
output-interface: OUTSIDE1(vrfid:0)
output-status: up
output-line-status: up
Action: allow
Time Taken: 326018 ns
Es gibt zwei Möglichkeiten, die SIP-Inspektion global zu deaktivieren:
Lösung 1: Deaktivieren von SIP von FTD CLISH CLI
> configure inspection sip disable Building configuration... Cryptochecksum: ef7528dc 7338986d 6714a3a2 4770528e 7818 bytes copied in 0.250 secs [OK]
Verifizierung
> show running-config policy-map | include sip >
Lösung 2: SIP mit FlexConfig deaktivieren

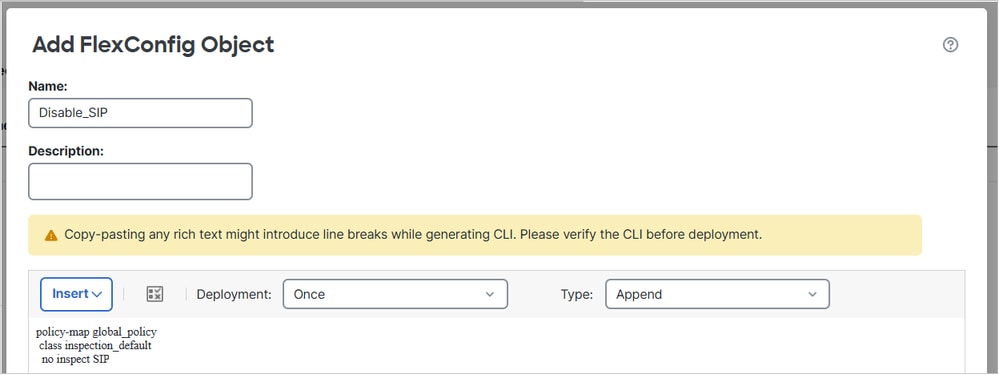

Navigieren Sie auf FMC zu Devices > FlexConfig, und erstellen Sie ein FlexConfig-Objekt:
policy-map global_policy class inspection_default no inspect sip

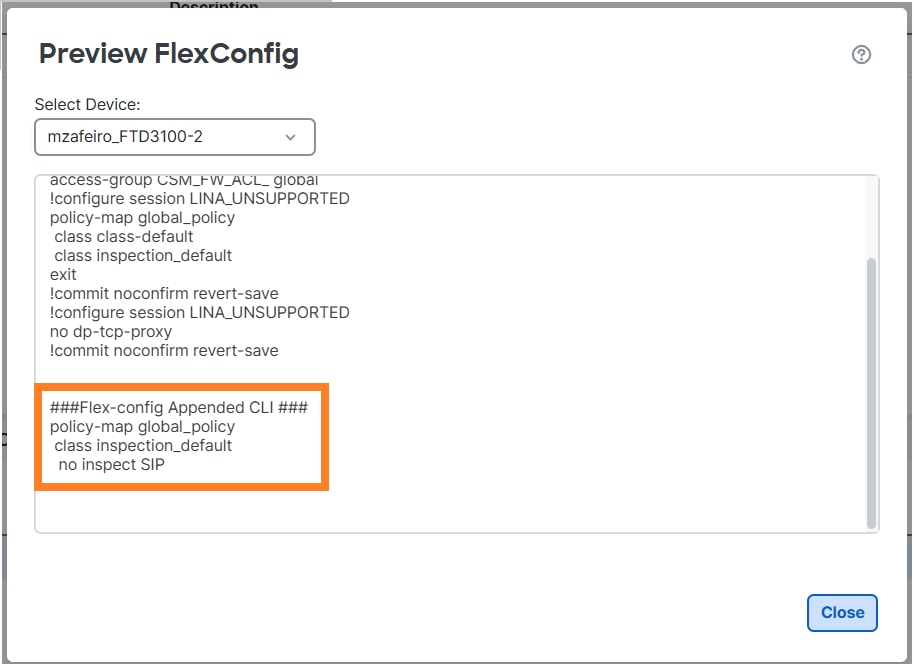

Anwenden Wählen Sie die FlexConfig-Richtlinie aus, und wählen Sie Preview Config aus, um eine Vorschau anzuzeigen:
Stellen Sie abschließend die Richtlinie bereit.
Verifizierung
firewall# show run policy-map | include sip firewall#
Hinweis - Sie müssen die vorhandene SIP-Verbindung aus der LINA-Verbindungstabelle löschen, damit die Verbindungen ohne SIP-Inspektion wiederhergestellt werden. Mit diesem Befehl können Sie die vorhandenen SIP-Verbindungen überprüfen:
firewall# show conn port 5060
Aufgabe 2: Deaktivieren der SIP-Inspektion für bestimmte Hosts
Bei dieser Aufgabe muss die SIP-Überprüfung für den Datenverkehr zwischen diesen Netzwerken deaktiviert werden:
- SRC: 172.16.1.0/24
- DST: 172.16.3.0/24
Ein Grund hierfür kann ein mit SIP in Zusammenhang stehender Softwarefehler sein, der sich auf den Transitverkehr auswirkt
Lösung
FlexConfig verwenden.
Schritt 1

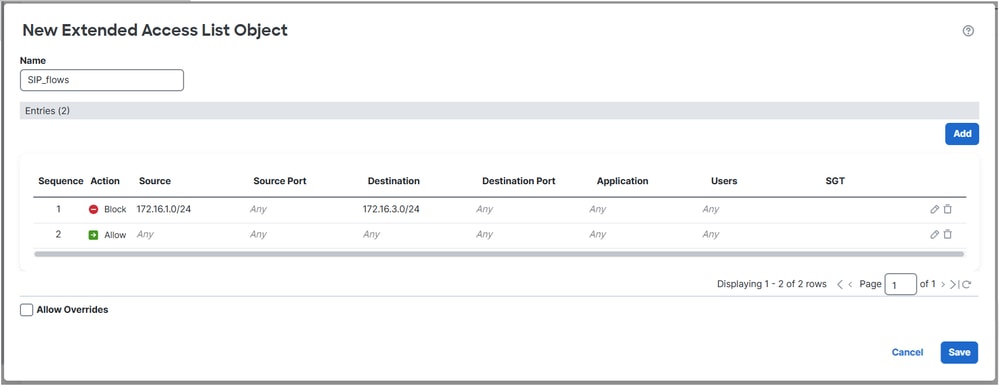

Navigieren Sie zu Objekte > Zugriffsliste > Erweitert, und erstellen Sie eine erweiterte Zugriffsliste, die mit dem interessanten Datenverkehr übereinstimmt. Sie müssen die Aktion Blockieren seit dem Ziel verwenden, den spezifischen Datenverkehr auszuschließen. Fügen Sie außerdem eine Zulassungsregel hinzu, die mit dem restlichen Datenverkehr übereinstimmt:
Schritt 2

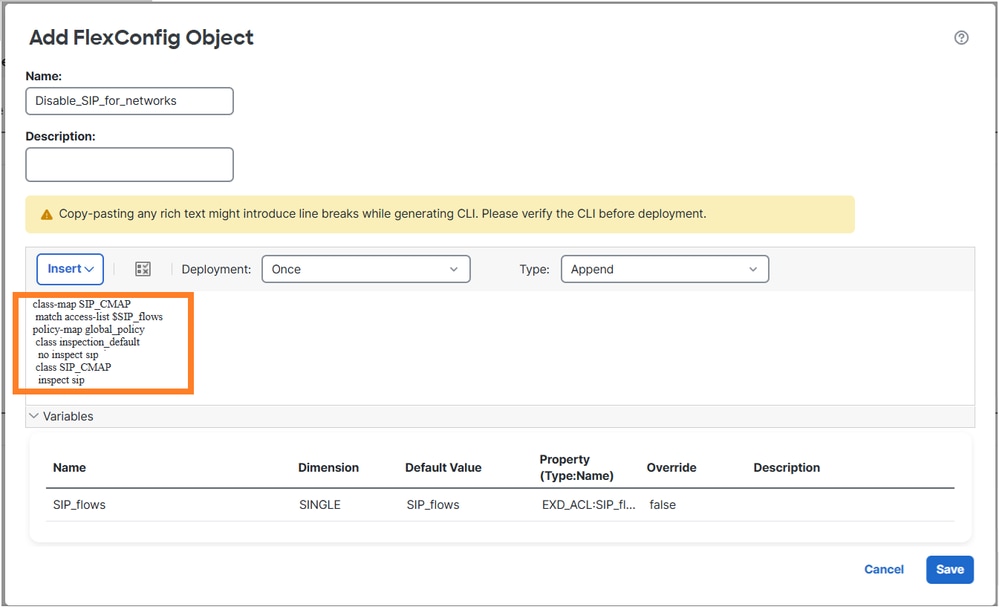

Erstellen Sie ein FlexConfig-Objekt mit einer Klassenzuordnung, die mit der SIP-Zugriffskontrollliste (ACL) übereinstimmt, und wenden Sie es auf die global_policy-Richtlinie an:
Das konfigurierte FlexConfig-Objekt:
class-map SIP_CMAP
match access-list $SIP_flows
policy-map global_policy
class inspection_default
no inspect sip
class SIP_CMAP
inspect sip
Hinweis
Versuchen Sie bei der Konfiguration der permit-ACL, so spezifisch wie möglich zu sein (z. B. Protokollports), um mögliche Auswirkungen auf die CPU zu vermeiden. Im Beispiel dieser Aufgabe werden keine Protokoll-Ports angegeben. Dies kann in der Produktion vermieden werden.
Überprüfung 1
firewall# show run policy-map | begin global
policy-map global_policy
class inspection_default
inspect dns preset_dns_map
inspect ftp
inspect h323 h225
inspect h323 ras
inspect rsh
inspect rtsp
inspect sqlnet
inspect skinny
inspect sunrpc
inspect netbios
inspect tftp
inspect icmp
inspect icmp error
inspect ip-options UM_STATIC_IP_OPTIONS_MAP
class class_snmp
inspect snmp
class SIP_CMAP
inspect sip
class class-default
set connection advanced-options UM_STATIC_TCP_MAP
firewall# show run class-map
!
class-map SIP_CMAP
match access-list SIP_flows
class-map inspection_default
match default-inspection-traffic
class-map class_snmp
match port udp eq 4161
firewall# show run access-list SIP_flows
access-list SIP_flows extended deny ip 172.16.1.0 255.255.255.0 172.16.3.0 255.255.255.0
access-list SIP_flows extended permit ip any any
Überprüfung 2
Datenverkehr, der nicht von der SIP-Überprüfung überprüft wird, hat deny=true:
firewall# packet-tracer input INSIDE udp 172.16.1.1 5060 172.16.3.1 5060 detail | begin INSPECT
Type: INSPECT
Subtype: inspect-sip
Result: ALLOW
Elapsed time: 37910 ns
Config:
class-map SIP_CMAP
match access-list SIP_flows
policy-map global_policy
class SIP_CMAP
inspect sip
service-policy global_policy global
Additional Information:
Forward Flow based lookup yields rule:
in id=0x14af42cfa810, priority=70, domain=inspect-sip, deny=true
hits=1, user_data=0x000014af4570bea0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
src ip/id=172.16.1.0, mask=255.255.255.0, port=0, tag=any
dst ip/id=172.16.3.0, mask=255.255.255.0, port=0, tag=any,
dscp=0x0, input_ifc=INSIDE(vrfid:0), output_ifc=any
...
Von der SIP-Überprüfung überprüfter Datenverkehr hat deny=false:
firewall# packet-tracer input INSIDE udp 172.16.2.1 5060 172.16.3.1 5060 detail | begin INSPECT
Type: INSPECT
Subtype: inspect-sip
Result: ALLOW
Elapsed time: 34788 ns
Config:
class-map SIP_CMAP
match access-list SIP_flows
policy-map global_policy
class SIP_CMAP
inspect sip
service-policy global_policy global
Additional Information:
Forward Flow based lookup yields rule:
in id=0x14af459099d0, priority=70, domain=inspect-sip, deny=false
hits=1, user_data=0x000014af4570bea0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any,
...
Überprüfung 3
Der Zähler "sip" inspect erhöht sich, wenn ein Paket von der Firewall geprüft wird:
firewall# show service-policy inspect sip
Global policy:
Service-policy: global_policy
Class-map: inspection_default
Class-map: class_snmp
Class-map: SIP_CMAP
Inspect: sip , packet 2, lock fail 0, drop 0, reset-drop 0, 5-min-pkt-rate 0 pkts/sec, v6-fail-close 0 sctp-drop-override 0
tcp-proxy: bytes in buffer 0, bytes dropped 0
...
firewall# packet-tracer input INSIDE udp 172.16.2.1 5060 172.16.3.1 5060
firewall#show service-policy inspect sip
Global policy:
Service-policy: global_policy
Class-map: inspection_default
Class-map: class_snmp
Class-map: SIP_CMAP
Inspect: sip , packet 3, lock fail 0, drop 0, reset-drop 0, 5-min-pkt-rate 0 pkts/sec, v6-fail-close 0 sctp-drop-override 0
tcp-proxy: bytes in buffer 0, bytes dropped 0
...
Aufgabe 3: Konfigurieren der TCP-Zustandsumgehung für bestimmte Hosts
Bei dieser Aufgabe muss die TCP-Zustandsumgehung für den Datenverkehr zwischen diesen Netzwerken aktiviert werden:
- SRC: 172.16.2.0/24
- DST: 172.16.3.0/24
Im Allgemeinen wird die Verwendung von TCP-Stati-Bypass nicht empfohlen, kann jedoch als vorübergehende Umgehung für asymmetrische Datenflüsse verwendet werden.
Lösung 1
Schritt 1

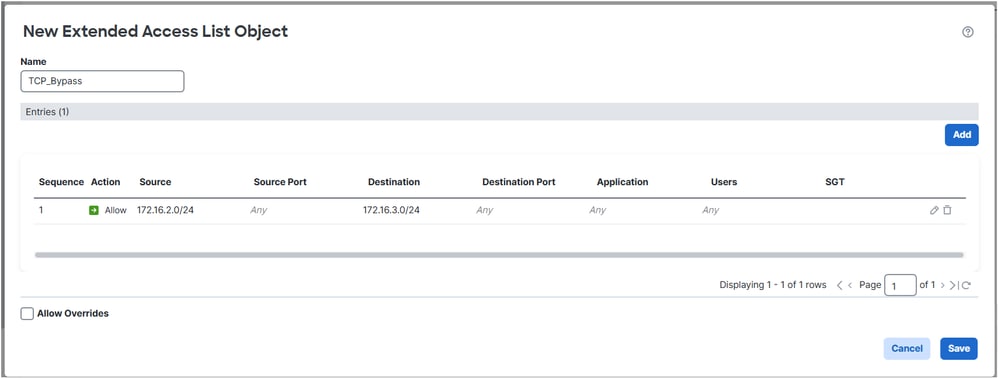

Erstellen Sie eine erweiterte ACL, die dem interessanten Datenverkehr entspricht:
Schritt 2
Bearbeiten Sie die dem FTD zugewiesene Zugriffskontrollrichtlinie (ACP), wählen Sie die Registerkarte Erweiterte Einstellungen aus, und bearbeiten Sie die Richtlinie für den Bedrohungsschutz. Wählen Sie Regel hinzufügen und Weiter aus.
Schritt 3

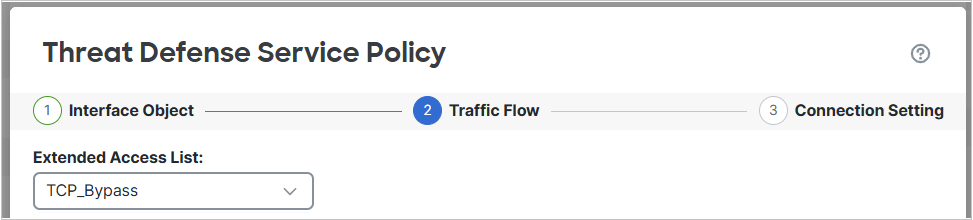

Wählen Sie die erweiterte ACL aus:

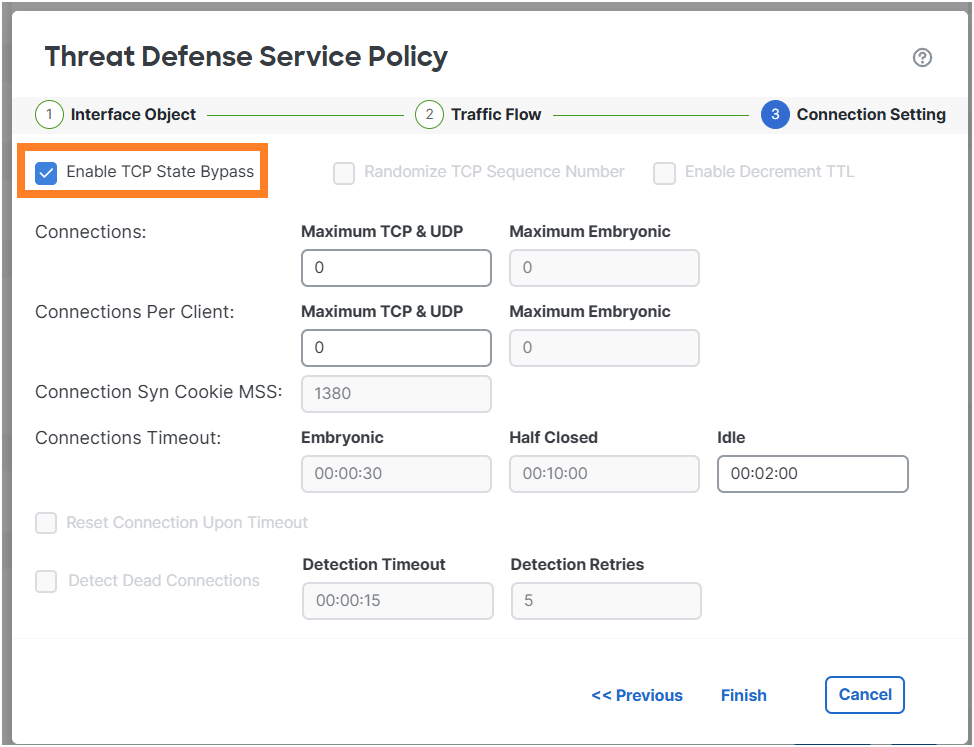

Schritt 4

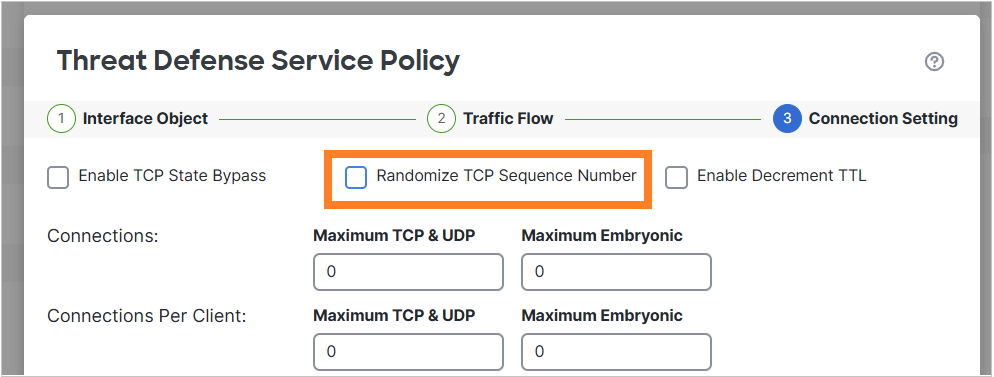

Schritt 5
Wählen Sie Fertig stellen, OK, Speichern und Bereitstellen.
Ergebnis:
firewall# show run policy-map global_policy
!
policy-map global_policy
class inspection_default
inspect dns preset_dns_map
inspect ftp
inspect h323 h225
inspect h323 ras
inspect rsh
inspect rtsp
inspect sqlnet
inspect skinny
inspect sunrpc
inspect netbios
inspect tftp
inspect icmp
inspect icmp error
inspect ip-options UM_STATIC_IP_OPTIONS_MAP
class class_map_TCP_Bypass
set connection random-sequence-number disable
set connection advanced-options tcp-state-bypass
class class_snmp
inspect snmp
class class-default
set connection advanced-options UM_STATIC_TCP_MAP

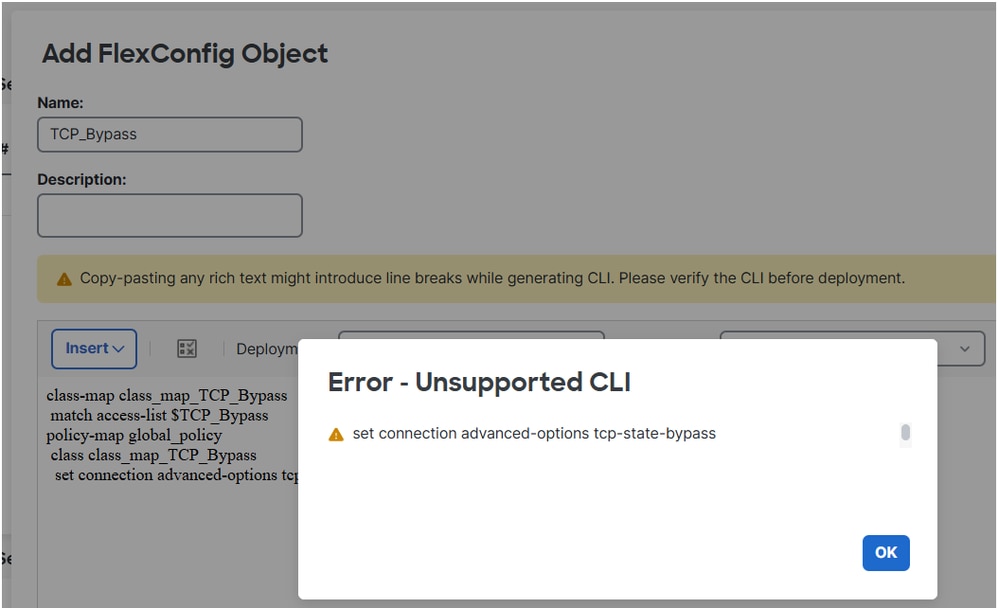

Anmerkung: In früheren FMC-Versionen wie 6.x können Sie FlexConfig verwenden, um die TCP-Zustandsumgehung zu konfigurieren. In neueren Versionen wird dies nicht unterstützt:
Verifizierung
firewall# packet-tracer input INSIDE tcp 172.16.2.1 1111 172.16.3.1 80 detail | begin CONN
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Elapsed time: 334 ns
Config:
class-map class_map_TCP_Bypass
match access-list TCP_Bypass
policy-map global_policy
class class_map_TCP_Bypass
set connection conn-max 0 embryonic-conn-max 0 random-sequence-number disable syn-cookie-mss 1380
set connection advanced-options tcp-state-bypass
service-policy global_policy global
Additional Information:
Forward Flow based lookup yields rule:
in id=0x14af45906b70, priority=7, domain=conn-set, deny=false
hits=1, user_data=0x000014af45906df0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
src ip/id=172.16.2.0, mask=255.255.255.0, port=0, tag=any
dst ip/id=172.16.3.0, mask=255.255.255.0, port=0, tag=any,
dscp=0x0, input_ifc=INSIDE(vrfid:0), output_ifc=any
...
Aufgabe 4: Änderung der Traceroute-Ausgabe
Voraussetzung

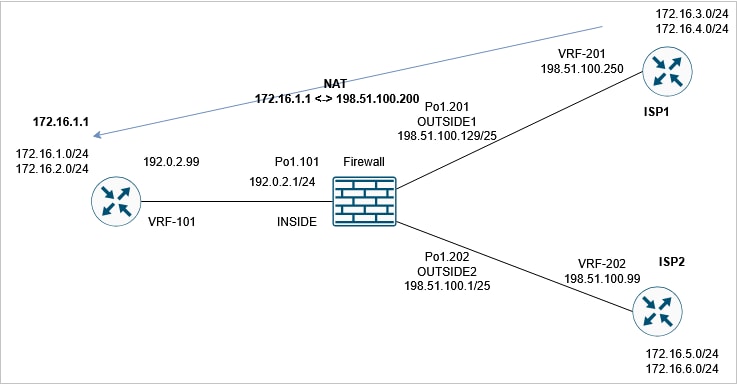

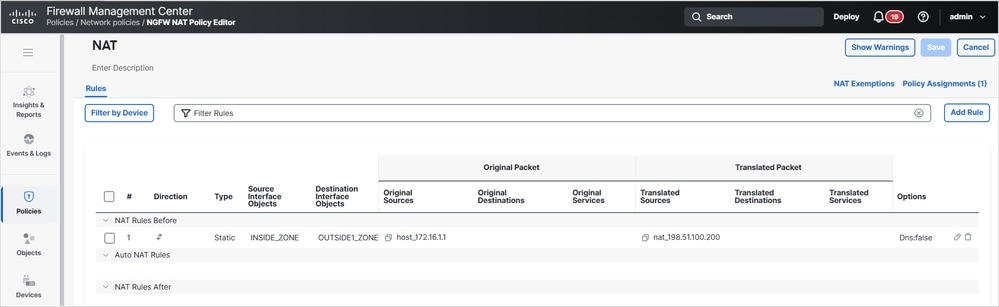

Konfigurieren Sie statische NAT auf FTD, sodass die IP 172.16.1.1 hinter der INSIDE-Schnittstelle auf OUTSIDE1-Hosts als 198.51.100.200 angezeigt wird:
Führen Sie dann eine Traceroute von ISP1 zu 198.51.100.200 (Host 172.16.1.1) aus:
router1# traceroute vrf VRF-201 198.51.100.200
Type escape sequence to abort.
Tracing the route to 198.51.100.200
VRF info: (vrf in name/id, vrf out name/id)
1 192.0.2.99 1 msec 1 msec *
Anforderung
Ändern Sie die FTD-Konfiguration so, dass die Traceroute dieser Ausgabe entspricht:
router1# traceroute vrf VRF-201 198.51.100.200
Type escape sequence to abort.
Tracing the route to 198.51.100.200
VRF info: (vrf in name/id, vrf out name/id)
1 198.51.100.129 1 msec 1 msec *
2 198.51.100.200 1 msec 2 msec *
Lösung
Die Lösung umfasst zwei Konfigurationsschritte:

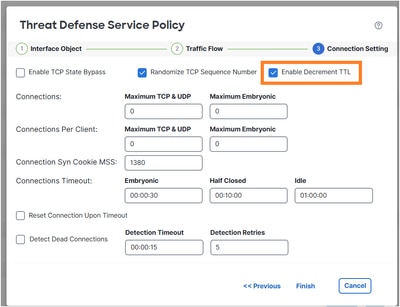

1. Die TTL wird dekretiert:
Nach dieser Änderung wird der Firewall-Hop auf der Traceroute angezeigt:
router1# traceroute vrf VRF-201 198.51.100.200
Type escape sequence to abort.
Tracing the route to 198.51.100.200
VRF info: (vrf in name/id, vrf out name/id)
1 198.51.100.129 1 msec 1 msec *
2 192.0.2.99 1 msec 1 msec *

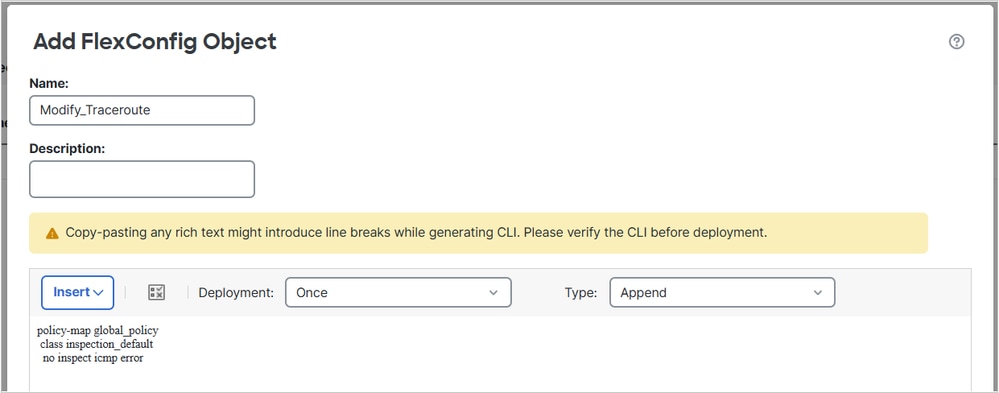

2. ICMP-Fehlerüberprüfung deaktivieren:
policy-map global_policy class inspection_default no inspect icmp error
Verifizierung
Die Traceroute zeigt die übersetzte NAT-IP-Adresse des Remote-Hosts und die FTD-Schnittstellen-IP-Adresse an:
router1# traceroute vrf VRF-201 198.51.100.200
Type escape sequence to abort.
Tracing the route to 198.51.100.200
VRF info: (vrf in name/id, vrf out name/id)
1 198.51.100.129 1 msec 1 msec *
2 198.51.100.200 1 msec 2 msec *

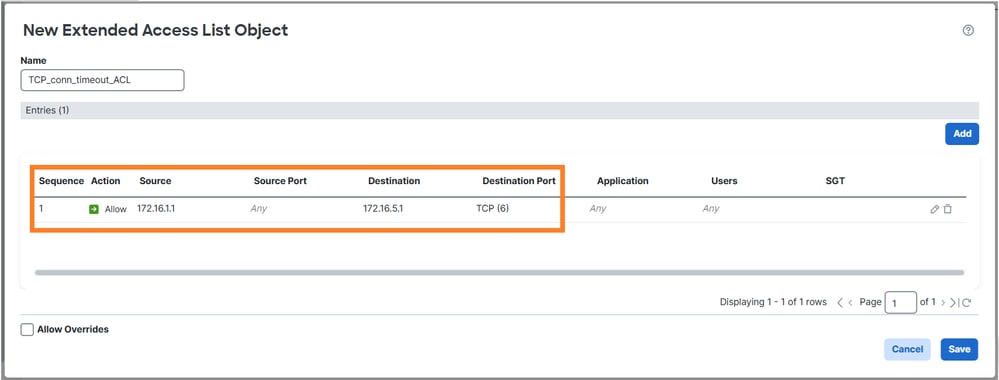

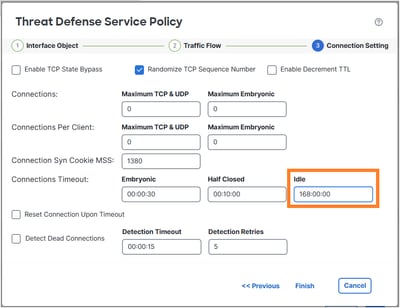

Aufgabe 5: Verbindungszeitüberschreitungen festlegen
Anforderung
Ändern Sie die Zeitüberschreitung für diesen Fluss auf 1 Woche:
- Protokolle: TCP
- SRC: 172.16.1.1
- DST: 172.16.5.1
Lösung
Um ein Timeout für jeden Fluss festzulegen, müssen Sie die Servicerichtlinie verwenden.
Schritt 1
Navigieren Sie zu Objekte > Zugriffsliste, und erstellen Sie eine erweiterte Zugriffskontrollliste, die dem entsprechenden Datenverkehr entspricht:
Schritt 2
Konfigurieren Sie eine MPF-Richtlinie, die die in Schritt 1 erstellte ACL verwendet:
Timeout für Verbindungsleerlauf festlegen:

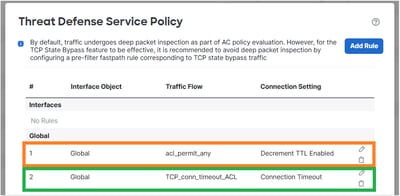

Entfernen Sie die Regel aus der vorherigen Aufgabe, da sie sich mit der neuen Anforderung überschneidet:
Verifizierung
Konfiguration der bereitgestellten Richtlinienzuweisung:
policy-map global_policy
class inspection_default
inspect dns preset_dns_map
inspect ftp
inspect h323 h225
inspect h323 ras
inspect rsh
inspect rtsp
inspect sqlnet
inspect skinny
inspect sunrpc
inspect netbios
inspect tftp
inspect icmp
inspect ip-options UM_STATIC_IP_OPTIONS_MAP
inspect sip
class class_map_TCP_conn_timeout_ACL
set connection timeout idle 168:00:00
class class_snmp
inspect snmp
class class-default
set connection advanced-options UM_STATIC_TCP_MAP
Starten Sie eine neue TCP-Verbindung von 172.16.1.1 zu 172.16.5.1, und überprüfen Sie die Verbindungstabelle des FTD:
firewall# show conn long address 172.16.5.1
...
TCP OUTSIDE2: 172.16.5.1/23 (172.16.5.1/23) INSIDE: 172.16.1.1/29389 (172.16.1.1/29389), flags UIoN1N7, idle 5s, uptime 7s, timeout 7D0h, bytes 349, flow id 72, Snort id 6, rule id 268439559, Rx-RingNum 27, Internal-Data0/1
Initiator: 172.16.1.1, Responder: 172.16.5.1
Connection lookup keyid: 890
Aufgabe 6: BGP-Authentifizierung über FTD
Voraussetzung
Konfigurieren Sie eine BGP-Sitzung über die FTD. Die BGP-Sitzung muss eine Authentifizierung verwenden.
Verifizierung
Mit der FTD-Standardkonfiguration wird die BGP-Sitzung nicht eingerichtet. Der Router zeigt Folgendes:
router1#
*May 21 07:51:23.595: %TCP-6-BADAUTH: Invalid MD5 digest from 192.0.2.99(24591) to 198.51.100.250(179) tableid - 3
*May 21 07:51:25.595: %TCP-6-BADAUTH: Invalid MD5 digest from 192.0.2.99(24591) to 198.51.100.250(179) tableid - 3
*May 21 07:51:29.595: %TCP-6-BADAUTH: Invalid MD5 digest from 192.0.2.99(24591) to 198.51.100.250(179) tableid - 3
Auf der FTD sehen Sie, dass beide Seiten die BGP TCP-Verbindung nicht herstellen können (die Verbindungsflags weisen darauf hin, dass nur TCP SYN-Pakete empfangen werden):
firewall# show conn port 179
3 in use, 16 most used
Inspect Snort:
preserve-connection: 2 enabled, 0 in effect, 15 most enabled, 0 most in effect
TCP OUTSIDE1 198.51.100.250:41090 INSIDE 192.0.2.99:179, idle 0:00:00, bytes 0, flags aA N1
TCP OUTSIDE1 198.51.100.250:179 INSIDE 192.0.2.99:53629, idle 0:00:02, bytes 0, flags aA N1
Lösung
Damit eine authentifizierte BGP-Sitzung über die FTD möglich ist, müssen die folgenden beiden Bedingungen erfüllt sein:
- TCP MD5 (Option 19) muss über FTD zugelassen werden.
- Die Randomisierung der TCP-Sequenznummer muss deaktiviert werden.
Die MD5-TCP-Option ist standardmäßig zulässig:
firewall# show run all tcp-map
!
tcp-map UM_STATIC_TCP_MAP
no check-retransmission
no checksum-verification
exceed-mss allow
queue-limit 0 timeout 4
reserved-bits allow
syn-data allow
synack-data drop
invalid-ack drop
seq-past-window drop
tcp-options range 6 7 allow
tcp-options range 9 18 allow
tcp-options range 20 255 allow
tcp-options selective-ack allow
tcp-options timestamp allow
tcp-options window-scale allow
tcp-options mss allow
tcp-options md5 allow
ttl-evasion-protection
urgent-flag allow
window-variation allow-connection
Zufällige TCP-Startsequenznummer (ISN) global deaktivieren:
> configure tcp-randomization disable Building configuration... Cryptochecksum: f8ac5587 7ccc635e bff886a1 bcab820c 8284 bytes copied in 0.260 secs [OK] >

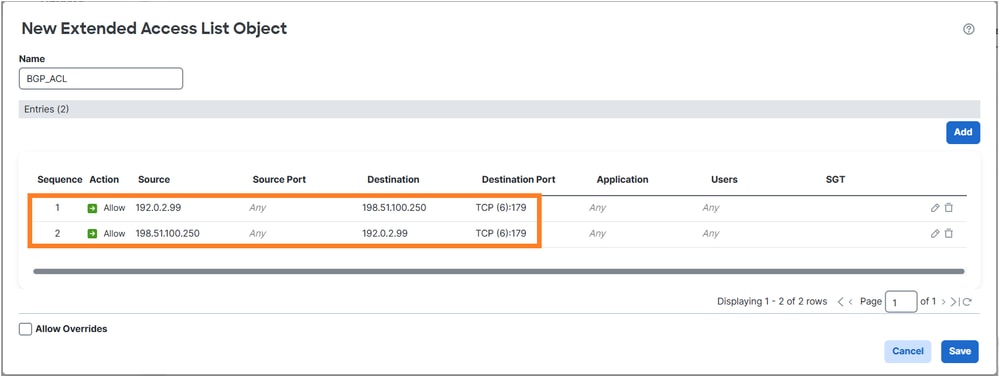

oder (die bevorzugte Methode) eine erweiterte Zugriffsliste erstellen, die mit der BGP-Verbindung übereinstimmt:
und deaktivieren Sie die Zufälligkeit der TCP-Sequenznummer mithilfe der Richtlinie für den Bedrohungsschutz:
Verifizierung
Konfiguration der bereitgestellten Richtlinienzuweisung:
policy-map global_policy
class inspection_default
inspect dns preset_dns_map
inspect ftp
inspect h323 h225
inspect h323 ras
inspect rsh
inspect rtsp
inspect sqlnet
inspect skinny
inspect sunrpc
inspect netbios
inspect tftp
inspect icmp
inspect ip-options UM_STATIC_IP_OPTIONS_MAP
inspect sip
class class_map_BGP_ACL
set connection random-sequence-number disable
class class_snmp
inspect snmp
class class-default
set connection advanced-options UM_STATIC_TCP_MAP
Die BGP-Sitzung wird über FTD eingerichtet:
firewall# show conn long port 179
...
TCP OUTSIDE1: 198.51.100.250/49863 (198.51.100.250/49863) INSIDE: 192.0.2.99/179 (192.0.2.99/179), flags UIO N1N7, idle 44s, uptime 1m40s, timeout 1h0m, bytes 274, flow id 111, Snort id 3, rule id 268439559, Rx-RingNum 29, Internal-Data0/1
Initiator: 198.51.100.250, Responder: 192.0.2.99
Connection lookup keyid: 83487134
Aufgabe 7: Dead Connection Detection (DCD)
Anforderung
Konfigurieren Sie DCD auf FTD für TCP-Datenverkehr, der für den Host 172.16.3.1 bestimmt ist.
Lösung
DCD ist dokumentiert unter:
1. Navigieren Sie zu Objekte > Zugriffsliste, und erstellen Sie eine Zugriffsliste, die mit dem interessanten Datenverkehr übereinstimmt.

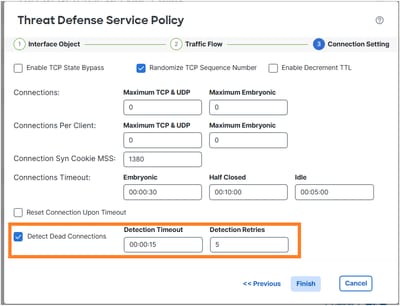

2. Bearbeiten Sie die Ihrer Firewall zugewiesenen ACPs, navigieren Sie zu den erweiterten Optionen, und wählen Sie Threat Defense Service Policy aus, um DCD zu aktivieren:
Die bereitgestellte Konfiguration:
access-list DCD_ACL extended permit object-group ProxySG_ExtendedACL_81604390279 any host 172.16.3.1
!
class-map class_map_DCD_ACL
match access-list DCD_ACL
policy-map global_policy
class class_map_DCD_ACL
set connection timeout dcd
So funktioniert es
Konfigurieren Sie FTD-Erfassungen, um den Backend-Vorgang anzuzeigen:
firewall# capture CAPI interface INSIDE match tcp host 172.16.3.1 any
firewall# capture CAPO interface OUTSIDE1 match tcp host 172.16.3.1 any
Stellen Sie eine TCP-Verbindung über die Firewall her:
firewall# show conn long address 172.16.3.1 | begin 172.16.3.1
TCP OUTSIDE1: 172.16.3.1/23 (172.16.3.1/23) INSIDE: 192.0.2.99/23241 (192.0.2.99/23241), flags UIO N1N7, idle 1m18s, uptime 1m22s, timeout 5m0s, bytes 129, flow id 127, Snort id 4, rule id 268439559, Rx-RingNum 13, Internal-Data0/1
Initiator: 192.0.2.99, Responder: 172.16.3.1
DCD probes sent: Initiator 0, Responder 0 Connection lookup keyid: 76292550
Zunächst werden in den Firewall-Erfassungen keine DCD-Pakete angezeigt:
firewall# show capture
capture CAPI type raw-data interface INSIDE [Capturing - 0 bytes]
match tcp host 172.16.3.1 any
capture CAPO type raw-data interface OUTSIDE1 [Capturing - 0 bytes]
match tcp host 172.16.3.1 any
Wenn eine inaktive Verbindung den Timeout für inaktive Verbindungen erreicht, sendet die FTD gefälschte TCP ACK-Nachrichten an die Quelle und das Ziel:
firewall# show conn long address 172.16.3.1 | begin 172.16.3.1
TCP OUTSIDE1: 172.16.3.1/23 (172.16.3.1/23) INSIDE: 192.0.2.99/23241 (192.0.2.99/23241), flags UIO N1N7, idle 4m59s, uptime 5m3s, timeout 5m0s, bytes 129, flow id 127, Snort id 4, rule id 268439559, Rx-RingNum 13, Internal-Data0/1
Initiator: 192.0.2.99, Responder: 172.16.3.1
DCD probes sent: Initiator 0, Responder 0 Connection lookup keyid: 76292550
firewall# show conn long address 172.16.3.1 | begin 172.16.3.1
TCP OUTSIDE1: 172.16.3.1/23 (172.16.3.1/23) INSIDE: 192.0.2.99/23241 (192.0.2.99/23241), flags UIO N1N7, idle 0s, uptime 5m3s, timeout 15s, bytes 129, flow id 127, Snort id 4, rule id 268439559, Rx-RingNum 13, Internal-Data0/1
Initiator: 192.0.2.99, Responder: 172.16.3.1
DCD probes sent: Initiator 1, Responder 0 Connection lookup keyid: 76292550
firewall# show conn long address 172.16.3.1 | begin 172.16.3.1
TCP OUTSIDE1: 172.16.3.1/23 (172.16.3.1/23) INSIDE: 192.0.2.99/23241 (192.0.2.99/23241), flags UIO N1N7, idle 0s, uptime 5m4s, timeout 5m0s, bytes 129, flow id 127, Snort id 4, rule id 268439559, Rx-RingNum 13, Internal-Data0/1
Initiator: 192.0.2.99, Responder: 172.16.3.1
DCD probes sent: Initiator 1, Responder 1 Connection lookup keyid: 76292550
Wenn beide antworten, wird der Leerlauf-Timer zurückgesetzt:
firewall# show capture CAPI
3 packets captured
1: 09:01:30.433952 802.1Q vlan#101 P0 172.16.3.1.23 > 192.0.2.99.23241: . ack 3271882019 win 32757
2: 09:01:30.434334 802.1Q vlan#101 P0 192.0.2.99.23241 > 172.16.3.1.23: . ack 1746306341 win 32746
3: 09:01:30.955654 802.1Q vlan#101 P0 172.16.3.1.23 > 192.0.2.99.23241: . ack 3271882019 win 32757
3 packets shown
firewall# show capture CAPO
3 packets captured
1: 09:01:30.434364 802.1Q vlan#201 P0 192.0.2.99.23241 > 172.16.3.1.23: . ack 111661490 win 32746
2: 09:01:30.955288 802.1Q vlan#201 P0 192.0.2.99.23241 > 172.16.3.1.23: . ack 111661490 win 32746
3: 09:01:30.955639 802.1Q vlan#201 P0 172.16.3.1.23 > 192.0.2.99.23241: . ack 3875469573 win 32757
3 packets shown
firewall# show conn long address 172.16.3.1 | begin 172.16.3.1
TCP OUTSIDE1: 172.16.3.1/23 (172.16.3.1/23) INSIDE: 192.0.2.99/23241 (192.0.2.99/23241), flags UIO N1N7, idle 1m29s, uptime 6m33s, timeout 5m0s, bytes 129, flow id 127, Snort id 4, rule id 268439559, Rx-RingNum 13, Internal-Data0/1
Initiator: 192.0.2.99, Responder: 172.16.3.1
DCD probes sent: Initiator 1, Responder 1 Connection lookup keyid: 76292550
Anmerkung: DCD funktioniert nicht bei ausgelagerten Verbindungen ("o"-Flag).
Zugehörige Informationen
Revisionsverlauf
| Überarbeitung | Veröffentlichungsdatum | Kommentare |
|---|---|---|
1.0 |
22-May-2026
|
Erstveröffentlichung |
FeedbackCisco kontaktieren
- Eine Supportanfrage öffnen
- (Erfordert einen Cisco Servicevertrag)
