データシートCisco Catalyst 3560 v2 シリーズ スイッチ製品の概要Cisco® Catalyst® 3560 v2 シリーズ（図1）は、エネルギー効率に優れた次世代のレイヤ 3 ファスト イーサネット スイッチです。この新シリーズのスイッチは、Cisco EnergyWise テクノロジーをサポートしており、企業はネットワーク インフラストラクチャおよびネットワーク接続装置の消費電力を測定、管理することにより、エネルギー コストおよび二酸化炭素排出量を削減できます。Cisco Catalyst 3560 v2 シリーズは、従来のモデルよりも消費電力が少なく、企業、小売店およびブランチ オフィス向けのアクセス レイヤ スイッチです。データ、音声、ビデオを統合するユニファイド ネットワークを実現することにより、生産性と投資保護を最大化することができます。

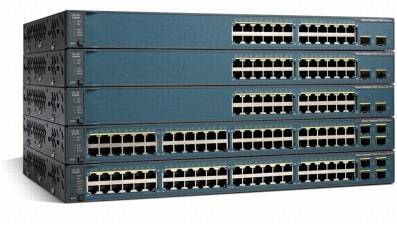

図 1 Cisco Catalyst 3560 v2 スイッチ Cisco Catalyst 3560 v2 シリーズの特徴
構成Cisco Catalyst 3560 v2 シリーズには、表 1 に示すスイッチが含まれています。 表 1 スイッチの構成
Cisco Catalyst 3560 v2 シリーズのソフトウェアCisco Catalyst 3560 v2 シリーズは、IP Base または IP Services のライセンスを事前にインストールした状態で購入できます。IP Base ライセンスには、高度な QoS（Quality of Service）、レート制限、ACL、基本的なスタティック ルーティングと Routing Information Protocol（RIP）によるルーティング機能が含まれています。IP Services ライセンスは、高度なハードウェア ベース IP ユニキャストおよび IP マルチキャスト ルーティング、Policy Based Routing（PBR）などの豊富なエンタープライズ クラスの機能を提供します。IP Services ライセンスには現在、IPv6 ルーティングおよび IPv6 ACL サポートが含まれる Advanced IP Services ライセンスが統合されています。スイッチを IP Base ライセンスから IP Services ライセンスにアップグレードする場合は、アップグレード ライセンスを使用できます。 設定可能な Cisco IOS ソフトウェアCisco Catalyst 3560 v2 シリーズでは、発注時に、特定の Cisco IOS ソフトウェア リリースの事前設定を指定できます。これにより、導入時に特定の Cisco IOS ソフトウェア リリースをリロードする必要がなくなり、導入にかかる時間とコストが削減されます。事前にロードされる Cisco IOS ソフトウェア リリースは、暗号バージョンを含むサポート対象の Cisco IOS ソフトウェア リリースの中から選択できます。 Cisco EnergyWiseCisco Catalyst 3560 v2 シリーズは、Cisco EnergyWise 対応エンド デバイスのエネルギー消費量を監視、レポート、および管理できる Cisco EnergyWise テクノロジーをサポートしています。このテクノロジーにより、企業はエネルギー コストおよび二酸化炭素排出量を削減できます。EnergyWise は、次のような機能をサポートしています。
Cisco EnergyWise の詳細については、http://www.cisco.com/jp/go/energywise/ を参照してください。 Power over Ethernet（PoE）Cisco Catalyst 3560 v2 シリーズを使用すると、Cisco IP Phone、Cisco Aironet® WLAN（ワイヤレス LAN）アクセス ポイント、または IEEE 802.3af 準拠エンド デバイスの導入に必要な総所有コスト（TCO）を抑えることができます。PoE機能により、PoE 対応装置用の壁面コンセントが不要になるので、IP フォンや WLAN の配置に必要な追加電源ケーブルのコストが大幅に削減されます。Cisco Catalyst 3560 v2 24 ポート PoE スイッチは、24 のすべてのポート上で、Class 3 PoE または 15.4 W PoE 電力をサポートできます。Cisco Catalyst 3560 v2 48 ポート PoE 構成では、Cisco Catalyst Intelligent Power Management 機能により、24 ポートの場合は 15.4 W、48 ポートの場合は 7.7 W、またはその間の任意の組み合わせをサポートし、必要な電力を供給できます。Cisco Catalyst 3560 v2 シリーズ スイッチと Cisco Redundant Power System 2300（Cisco RPS 2300）を組み合わせて、内部電源障害に対する保護を確立し、停電への対応策として Uninterruptible Power Supply（UPS; 無停電電源装置）システムを実装すれば、音声とデータの統合ネットワーク用として最大限の電源供給が得られます。 冗長電源システムCisco Catalyst 3560 v2 シリーズ アクセス スイッチは、新世代の Cisco RPS 2300 をサポートしています。RPS 2300 は、接続された 6 台の Cisco Catalyst 3560 v2 シリーズ スイッチのうちの 2 台に対して透過的な電源バックアップを同時に提供し、データ、音声、およびビデオの統合ネットワークのアベイラビリティを向上します。Cisco Catalyst 3560 v2 シリーズ スイッチは、サービスを中断することなく、内部電源装置に戻すことができます。また、RPS 2300 は、Cisco Catalyst 3560 v2 シリーズ スイッチを接続して使用することによって管理できます。 Cisco Catalyst 3560 SFP 相互接続ケーブルCisco Catalyst 3560 SFP 相互接続ケーブル（図 2）を使用すると、Cisco Catalyst 3560 v2 スイッチ間で低コストのポイントツーポイント ギガビット イーサネット接続を実現できます。Cisco Catalyst 3550 v2 スイッチを SFP ポート経由で相互接続する場合、短距離であれば、この 50 cm ケーブルを SFP トランシーバの代わりに使用できます。
図 2 Cisco Catalyst 3560 SFP 相互接続ケーブル 主な機能と利点使いやすさと容易な導入Cisco Catalyst 3560 v2 シリーズには、高度な Cisco Catalyst 機能を短時間で簡単に設定できる、いくつかの使いやすい機能が組み込まれています。これらの機能は、次のとおりです。
高度なセキュリティCisco Catalyst 3560 v2 シリーズで提供されている ACL、認証、ポートレベル セキュリティ、802.1x および拡張機能による Identity Based Network Services（IBNS）などの広範囲のセキュリティ機能により、企業は重要な情報を保護し、不正な人物をネットワークに近づけず、個人情報を守り、中断のない運用を維持できます。これらのセキュリティ機能には、以下のものが含まれます。
アベイラビリティとスケーラビリティCisco Catalyst 3560 v2 シリーズは、レイヤ 2 ネットワークのアベイラビリティを最大限に高めることを目的とした IP ルーティングやスパニング ツリー プロトコル機能拡張の完全スイートにより、ネットワークにスケーラビリティとハイ アベイラビリティを提供する堅牢な機能を備えています。 Per-VLAN Spanning Tree Plus（PVST+）、UplinkFast、PortFast などの標準スパニング ツリー プロトコルの機能拡張により、ネットワーク アップタイムを最大限まで高めることができます。PVST+ を使用すると、冗長リンク上でレイヤ 2 ロード シェアリングを実行できるので、冗長設計による追加のキャパシティを効率的に使用できます。Uplink Fast、PortFast、および BackboneFast はいずれも、標準では 30 〜 60 秒のスパニング ツリー プロトコル コンバージェンス時間を大幅に短縮します。ループ ガードおよび Bridge Protocol Data Unit（BPDU; ブリッジ プロトコル データ ユニット）ガードは、スパニング ツリー プロトコルによるループの発生を回避します。高度な冗長機能は、次のとおりです。
高性能 IP ルーティングCisco Catalyst 3560 v2 シリーズ スイッチは、ハードウェアベースの高性能 IP ルーティングを提供します。Cisco Express Forwarding（CEF; シスコ エクスプレス フォワーディング）に基づくルーティング アーキテクチャにより、最大限のスケーラビリティとパフォーマンスが得られます。 ルーテッド アップリンクをコアに実装することで、すべてのスパニング ツリー プロトコル インスタンスが集約スイッチで終端するので、スパニング ツリー プロトコルのアルゴリズムが簡素化され、フェールオーバーにかかる時間が短縮され、結果としてネットワークのアベイラビリティが向上します。アップリンクの 1 つに障害が発生した場合、Open Shortest Path First（OSPF）や Enhanced Interior Gateway Routing Protocol（EIGRP）などのスケーラブルなルーティング プロトコルにより、標準スパニング ツリー プロトコルのコンバージェンスを使用する場合に比べて、冗長アップリンクへのフェールオーバーが短時間で処理されます。リンク障害後のパケットはルーティング プロトコルによってリダイレクトされるので、レイヤ 2 スパニング ツリー拡張機能を使用するソリューションよりも、フェールオーバーが速くなります。また、ルーテッド アップリンクでは、アップリンク上に実装された Equal Cost Routing（ECR; 等コスト ルーティング）によってロード バランシングが実行されるので、帯域幅がより有効に活用されます。ネットワーク バックボーンへの不要なブロードキャスト データ フローが除外されるので、LAN アクセスにおけるアップリンクの使用がルーテッド アップリンクによって最適化されます。 その他の高性能ルーティング機能は、次のとおりです。
帯域幅を最適化する統合 Cisco IOS ソフトウェア機能Cisco Catalyst 3560 v2 シリーズには、帯域幅を最適化するための高度な機能が提供されています。これらの機能は、次のとおりです。
高度な QoSCisco Catalyst 3560 v2 シリーズは、高度で詳細なマルチレイヤ QoS 機能を備えているので、ネットワーク トラフィックを確実に分類して優先順位付けし、最適な方法で輻輳を回避できます。QoS の設定は、自動 QoS（Auto QoS）機能によって大幅に簡素化されています。この機能は、Cisco IP Phone を検出し、スイッチには適切な分類と出力キューイングを自動的に設定します。その他の QoS 機能は、次のとおりです。
インテリジェントな PoE 管理Cisco Catalyst 3560 v2 シリーズの PoE モデルは、Cisco IP Phone、Aironet WLAN アクセス ポイント、およびすべての IEEE 802.3af 準拠エンド デバイスをサポートしています。次のような高度な PoE 機能がサポートされます。
管理および制御機能Cisco Catalyst 3560 v2 シリーズ スイッチは、次のような広範囲の管理および制御機能を備えています。
Cisco Network AssistantCisco Network Assistant は、ユーザフレンドリな GUI を備えた PC ベースのネットワーク管理アプリケーションです。Cisco Network Assistant は、無料で使用でき、Cisco.com からダウンロードできます。
CiscoWorks LMS（LAN Management Solution）CiscoWorks LAN Management Solution（LMS）は、シスコ ネットワークの構成、管理、モニタリング、およびトラブルシューティングを簡素化する強力なネットワーク管理ツール スイートです。これらの機能をワールドクラスのソリューションに統合することで、業務スタッフの正確性と効率性が高まり、ネットワーク全体のアベイラビリティが向上します。LMS は、Cisco Catalyst 3560 v2 シリーズ スイッチをはじめ、400 種類以上のデバイスをサポートしています。次の機能が提供されます。
表 2 にスイッチ ハードウェアの仕様、表 3 に電力仕様、表 4 に管理および標準規格のサポート、表 5 に安全性および適合規格を示します。 表 2 Cisco Catalyst 3560 v2 シリーズ スイッチのハードウェア
表 3 Cisco Catalyst 3560 v2 シリーズ スイッチの電力仕様
表 4 Cisco Catalyst 3560 v2 シリーズ スイッチの管理および標準のサポート
表 5 安全性および適合規格
制限付きライフタイム保証シスコの制限付きライフタイム ハードウェア保証の条件 ハードウェアの保証には、以下の特別な条件が適用されます。シスコのソフトウェアに適用される保証を含む正式な保証条件は、購入されたシスコ製品に付属の『Cisco Information Packet』に記載されています。 ハードウェアの保証期間：製品を購入されたエンド ユーザが製品を継続的に所有または使用している限り適用されますが、ファンおよび電源装置の保証は 5 年間に限定されます。製品の製造が中止された場合、シスコの保証サポートは中止の発表から 5 年間に限定されます。 ハードウェアの交換、修理、返金：シスコまたはシスコのサービス センターでは、RMA 要求を受領してから 10 営業日以内に交換部品を出荷できるように、ビジネスの範囲内で適正な努力を払っています。実際の配送期間は、お客様がお住まいの地域によって異なります。 シスコは、排他的な保証措置として、購入額を返金する権利を保有しています。 次の情報を記入し、すぐに参照できるように保管しておいてください。
保証条件の詳細については、次の URL にアクセスしてください。 安全性および製品の適合規格安全性および製品の適合規格の詳細については、次の URL にある Product Approval Status ツールにアクセスしてください。 サービスおよびサポートシスコでは、TCO を最小限に抑えるように努力しています。シスコ製品を効率的に運用してハイ アベイラビリティを維持するとともに、最新のシステム ソフトウェアの利点を活用していただけるよう、豊富なテクニカル サポート サービスを用意しています。表 6 に示すサービスおよびサポート プログラムは、Cisco Desktop Switching Service and Support ソリューションの一環として提供され、直接シスコから、あるいは代理店を通じてご利用いただくことができます。 表 6 シスコのサービスおよびサポート プログラム
発注情報表 7 に、Cisco Catalyst 3560 v2 シリーズ スイッチの発注情報を示します。 表 7 Cisco Catalyst 3560 v2 シリーズ スイッチの発注情報
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
