Cisco ISR 1800、2800 および 3800 シリーズ対応シリアルおよび非同期高速 WAN インターフェイス カード

シリアルおよび非同期 High-speed WAN Interface Card（HWIC; 高速 WAN インターフェイス カード）は、Cisco ISR（Integrated Services Router）1800、2800、および 3800 シリーズ対応の柔軟性に富んだ接続を実現します。これにより、WAN アグリゲーション、レガシー プロトコル転送、コンソール サーバ、およびダイヤル アクセス サーバなどのアプリケーションの使用が可能になります。HWIC を適切に組み合わせることで、リモート ネットワーク管理、外部ダイヤルモデム アクセス、低密度 WAN アグリゲーション、レガシー プロトコル転送、および高ポート密度のサポートなど一般的なネットワーク問題に対応した、コスト効率に優れた固有のソリューションを実現できます。

シスコシステムズは、5 つのシリアルおよび非同期 HWIC を提供しています。

  1. Cisco ISR 1800/2800/3800 シリーズ 4 ポート シリアル高速 WAN インターフェイス カード（HWIC-4T） - 高速シリアル ポート× 4（図 1、A）
  2. Cisco ISR 1800/2800/3800 シリーズ 4 ポート非同期/同期高速 WAN インターフェイス カード（HWIC-4A/S） - 低速同期/非同期ポート× 4（図 1、B）
  3. Cisco ISR 1800/2800/3800 シリーズ 8 ポート非同期/同期高速 WAN インターフェイス カード（HWIC-8A/S-232） - 低速同期/非同期ポート× 8、EIA-232 のみ（図 1、C）
  4. Cisco ISR 1800/2800/3800 シリーズ 8 ポート非同期高速 WAN インターフェイス カード（HWIC-8A） - 非同期 EIA-232 ポート× 8（図 1、D）
  5. Cisco ISR 1800/2800/3800 シリーズ 16 ポート非同期高速 WAN インターフェイス カード（HWIC-16A） - 非同期 EIA-232 ポート× 16（図 1、E）

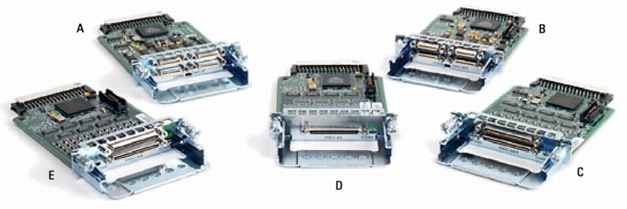

図 1 シリアルおよび非同期 HWIC

図 1 シリアルおよび非同期 HWIC
※ 画像をクリックすると、大きく表示されます。popup_icon


共通アプリケーション

柔軟性に富んだこれらのインターフェイス カードにより、重要なアプリケーションを複数使用することができます。

WAN アグリゲーション

シリアル インターフェイスを使用すると、リモート サイトの WAN 接続を集約することが可能になります。4 ポート シリアル高速 WAN インターフェイス カードは、ポートあたり最大 8 Mbps のシリアル速度をサポートするので、低/中密度の WAN アグリゲーションに適しています（図 2）。

図 2 WAN コンセントレーション

図 2 WAN コンセントレーション

レガシー プロトコル転送

シリアルおよび同期/非同期ポートは、TCP/IP ネットワーク経由のレガシー トラフィック転送に最適です。これにより、ネットワーク コンバージェンス（図 3）が有効になり、レガシー トラフィック用の高コストな専用線を使用する必要がなくなります。Cisco IOS ソフトウェアは、次のレガシー プロトコルをサポートします。

  • Systems Network Architecture（SNA）および Synchronous Data Link Control（SDLC）プロトコル
  • Binary Synchronous Communications Protocol（Bisync）
  • X.25 プロトコル
図 3 ネットワーク コンバージェンス

図 3 ネットワーク コンバージェンス

コンソールおよびターミナル サーバ

非同期ポートは柔軟性に優れた接続を提供し、TCP/IP ネットワーク経由による EIA-232 デバイスへのアクセスを実現します。これにより、コンソール ポートやクラフト ポートのアウトオブバンド管理が可能になり、ネットワーク オペレータは中央からリモート デバイスのネットワークを管理できるようになります（図 4）。

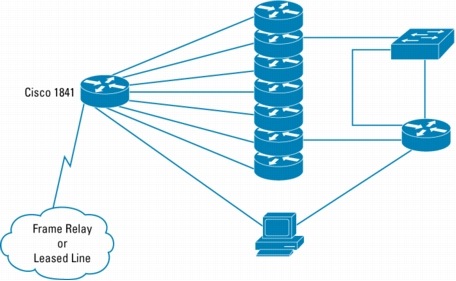

図 4 複数のリモート デバイスを集中管理

図 4 複数のリモート デバイスを集中管理

ダイヤル アクセス サーバ

非同期 HWIC は外部ダイヤル モデムに接続することができ、低密度ダイヤル アクセス サーバへのアクセスを実現します（図 5）。

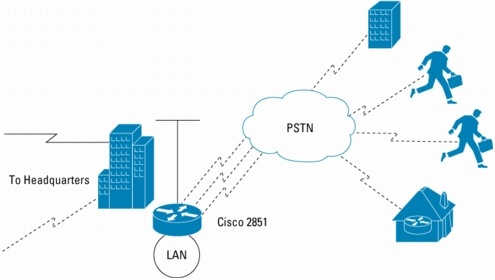

図 5 ダイヤル アクセス サーバ

図 5 ダイヤル アクセス サーバ


コネクタおよびケーブル

シリアルおよび非同期 HWIC では、コンパクトな HWIC フォーム ファクタで高いポート密度を実現するコネクタとケーブルを使用することができます。表 1 ～ 4 にコネクタおよびケーブルの仕様を示します。

表 1 コネクタおよびケーブル

HWIC コネクタ 使用可能なケーブル
HWIC-4T、HWIC-4A/S スマート シリアル 表 2 を参照
HWIC-8A/S-232 高密度 4 ポート コネクタ 表 3 を参照
HWIC-8A、HWIC-16A 高密度 8 ポート コネクタ 高密度 8 ポート EIA-232 非同期ケーブル（CAB-HD8-ASYNC）
高密度 8 ポート非同期ケーブル、および DB-25 モデム コネクタ（CAB-HD8-KIT）× 8


スマート シリアル ケーブル

4 ポート シリアル高速 WAN インターフェイス カードおよび 4 ポート非同期/同期高速 WAN インターフェイス カードには、それぞれ 4 つのスマート シリアル ポートが備わっています。これらのポートは、WIC-2T および WIC-2A/S と同じコネクタおよびケーブルを使用します。

表 2 HWIC-4T および HWIC-4A/S 用スマート シリアル ケーブル

製品番号 ケーブル タイプ 長さ コネクタ タイプ
CAB-SS-V35MT V.35 DTE 3 m（10 フィート） オス
CAB-SS-V35FC V.35 DCE 3 m（10 フィート） メス
CAB-SS-232MT EIA/TIA-232 DTE 3 m（10 フィート） オス
CAB-SS-232FC EIA/TIA-232 DCE 3 m（10 フィート） メス
CAB-SS-449MT EIA/TIA-449 DTE 3 m（10 フィート） オス
CAB-SS-449FC EIA/TIA-449 DCE 3 m（10 フィート） メス
CAB-SS-X21MT X.21 DTE 3 m（10 フィート） オス
CAB-SS-X21FC X.21 DCE 3 m（10 フィート） メス
CAB-SS-530MT EIA/TIA-530 DTE 3 m（10 フィート） オス
CAB-SS-530AMT EIA/TIA-530A DTE 3 m（10 フィート） オス


高密度同期/非同期ケーブル

8 ポート非同期/同期高速 WAN インターフェイス カードは、2 つの高密度 4 ポート コネクタを使用します。各コネクタは、Data Communications Equipment（DCE; データ通信装置）インターフェイスまたは Data Terminal Equipment（DTE; データ端末装置）インターフェイスを備えた 4 つの EIA-232 ポートをサポートします。1 本のケーブル上の 4 つのポートはすべて、同じ DTE/DCE モードを使用します。

表 3 高密度同期/非同期ケーブル

製品番号 ケーブル タイプ 長さ コネクタ タイプ
CAB-HD4-232FC 4 ポート EIA-232 DCE 3 m（10 フィート） メス DB-25
CAB-HD4-232MT 4 ポート EIA-232 DTE 3 m（10 フィート） オス DB-25


高密度非同期ケーブル

8 ポート非同期高速 WAN インターフェイス カードおよび 16 ポート非同期高速 WAN インターフェイス カードは、1 つ（HWIC-8A）または 2 つ（HWIC-16A）の高密度 8 ポート コネクタを使用します。8 ポート非同期ケーブルは、一方の端に高密度コネクタを備え、もう一方の端には 8 つの RJ-45 プラグを備えています。RJ-45/DB-25 DTE 接続または DB-25 DCE 接続の変換には、RJ-45/DB-25 モジュラ アダプタを使用します。

表 4 高密度非同期ケーブル

製品番号 ケーブル タイプ 長さ コネクタ タイプ
CAB-HD8-ASYNC 8 ポート EIA-232 3 m（10 フィート） RJ-45
CAB-HD8-KIT 8 ポート EIA-232、および CAB-25AS-MMOD × 8 3 m（10 フィート） オス DB-25
CAB-25AS-MMOD RJ-45/DB-25 アダプタ - オス DB-25
CAB-25AS-FDTE RJ-45/DB-25 アダプタ - メス DB-25



サポート対象プラットフォーム

シリアルおよび非同期 HWIC は、Cisco ISR 1800、2800、および 3800 の HWIC スロットでサポートされます。表 5 に、サポート対象のプラットフォームを示します。これらの HWIC は、すべての Cisco IOS ソフトウェア フィーチャ セットでサポートされます。Cisco IOS ソフトウェアの最小バージョンは、リリース12.3(14)T です。

表 5 サポート対象プラットフォーム

HWIC製品番号 1841 2801 2811 2821 2851 3825 3845
HWIC-4T × ○ ○ ○ ○ ○ ○
HWIC-4A/S ○ ○ ○ ○ ○ ○ ○
HWIC-8A/S-232 ○ ○ ○ ○ ○ ○ ○
HWIC-8A ○ ○ ○ ○ ○ ○ ○
HWIC-16A × ○ ○ ○ ○ ○ ○



仕様

表 6 に、HWIC の仕様を示します。

表 6 HWIC の仕様

仕様 HWIC-4T HWIC-4A/S HWIC-8A/S-232 HWIC-8A HWIC-16A
同期のサポート ○ ○ ○ × ×
同期最大速度（ポートあたり） 8 Mbps 256 kbps 256 kbps 適用外 適用外
非同期のサポート ○ ○ ○ ○ ○
非同期最大速度（ポートあたり） 230.4 kbps 230.4 kbps 230.4 kbps 230.4 kbps 230.4 kbps
Bisync のサポート ○ ○ ○ × ×
シリアル プロトコル EIA-232、EIA-449、EIA-530、EIA-530A、V.35、X.21 EIA-232、EIA-449、EIA-530、EIA-530A、V.35、X.21 EIA-232 EIA-232 EIA-232
入力信号操作 ○ ○ ○ ○ ○
ネットワーク クロック同期 ○ ○ ○ × ×


共通仕様

すべてのシリアルおよび非同期 HWIC に共通する仕様を以下に示します。

機関の認証

  • UL 1950（米国）
  • CSA-C22.2 #950（カナダ）
  • EN60950（欧州）
  • TUV GS（ドイツ）
  • IEC 950（国際規格）

耐性

  • EN300386
  • EN55024/CISPR24
  • EN50082-1

エミッション

  • FCC Part 15 クラス A
  • ICES-003 クラス A
  • EN55022 クラス A
  • CISPR22 クラス A
  • AS/NZS 3548 クラス A
  • VCCI クラス A
  • EN 300386
  • EN61000-3-3
  • EN61000-3-2

物理仕様

  • シングル幅 HWIC（スロット制限なし）
  • 寸法（高さ×幅×奥行）：2.1 × 7.9 × 14.2 cm（0.8 × 3.1 × 5.6 インチ）

環境仕様

  • 動作温度：0 ～ 40°C（32 ～ 104°F）
  • 保管温度：-20 ～ 65°C（-4 ～ 149°F）
  • 相対湿度：10 ～ 90％（結露しないこと）
