シスコ第 2 世代サービス統合型ルータ サービス対応エンジン モジュール向け Cisco Wide Area Application Services

データ シート





シスコ第 2 世代サービス統合型ルータ サービス対応エンジン モジュール向け Cisco Wide Area Application Services



製品の概要


シスコ第 2 世代サービス統合型ルータ(ISR G2)向け Cisco® Wide Area Application Services(WAAS)ソフトウェアは、ブランチ オフィスにおけるルータ統合、オンデマンドの WAN 最適化、およびアプリケーション高速化を提供します。Cisco WAAS は、シスコ ルーティング ソリューションとの最高水準での統合を視野に設計されており、第 1 および第 2 世代の Cisco ISR と統合できます。ISR G2 プラットフォーム上のシスコ サービス対応エンジン(SRE)モジュールは、ソフトウェアのサービスがハードウェアから切り離されているため、WAN の最適化をビジネスの目標や IT 予算に基づいてオンデマンドで実行できます。これにより、組織は既存の投資を有効に活用しながらビジネスの要求にも機敏に対応することが可能になります(図 1)。

図 1 Cisco SRE モジュール

図 1 Cisco SRE モジュール


シスコのボーダレス ネットワーク、データセンターおよび仮想化アーキテクチャの中核をなす Cisco WAAS は、WAN 最適化とアプリケーション高速化を提供する包括的なソリューションです。Cisco WAAS は、業界最高レベルのネットワークとの統合によって、WAN を経由するアプリケーションとデータ処理の高速化、帯域幅の最適化、クラウド コンピューティングの促進、およびブランチ IT サービスのローカル ホストを実現します。

Cisco WAAS は、以下のような IT 目標を実現します。

  • アプリケーション パフォーマンスを最適化することにより、ブランチ オフィスとモバイル ユーザの生産性を向上
  • IT リソースの集約化と帯域幅のコスト削減により、運用コストを低減
  • サービス対応モジュールによる迅速なブランチ オフィス サービスの提供によって IT の即応力を向上
  • ルータ プラットフォームへの機能統合により、ブランチ オフィスの運用コストを低減

また、Cisco WAAS の主な利点は以下のとおりです。

  • アプリケーション ベンダーの認証に基づいたアプリケーションの高速化
  • 既存のネットワーク サービスを維持し、運用の利便性を改善するネットワーク統合
  • ブランチ オフィス向けのルータ統合型モジュールによる低コスト ソリューション

Cisco WAAS 製品ポートフォリオ


Cisco WAAS プラットフォームは、Cisco ISR および ISR G2 プラットフォーム向けのアプライアンスまたは統合モジュールとして提供されます。

  • アプライアンスベースの製品:Wide Area Virtualization Engine(WAVE)製品などがあります。
  • 統合型モジュール:Cisco ISR G2 ルータ向け Cisco SRE モジュール、Cisco ISR および ISR G2 ルータ向け Cisco WAAS Network Modules(NME)があります。Cisco ISR G2 プラットフォームでネットワーク モジュールを使用するには、NME アダプターが必要です。

Cisco WAAS 製品ラインは、小規模からエンタープライズ規模まで柔軟な展開をサポートします。通常 Cisco ISR 向けの Cisco WAAS モジュールは、ブランチ オフィスのエッジ デバイスとして導入されます。一方 WAVE アプライアンスは、ブランチ オフィスのエッジ デバイスおよびデータセンターのコア デバイスとしてミラー導入されます(図 2)。

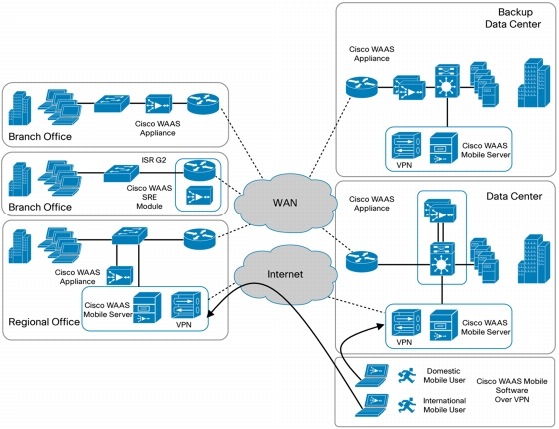

図 2 Cisco WAAS の展開アーキテクチャ

図 2 Cisco WAAS の展開アーキテクチャ
※画像をクリックすると、大きな画面で表示されますpopup_icon


機能と利点


表 1 に、シスコ SRE モジュール搭載のシスコ WAAS の機能と利点を示します。

表 1 機能と利点

機能 利点
オンデマンドのプロビジョニング
  • Cisco WAAS などのソリューションのプロビジョニングは、SRE のインストール時、またはインストール後必要に応じてリモートから実行できます。
  • リモートからインストールおよびアクティベーションできるため、出張サービス、サービス コールの手間がかからず、現場の IT スタッフも不要になります。
柔軟な購入オプション
  • お客様は、WAAS がすでにインストールされた SRE モジュールを購入したり、WAAS ソフトウェア展開済み SRE モジュールにリモートから インストールおよび有効化するなど、必要に応じて Cisco WAAS ソフトウェアを購入できます。
統合型モジュール
  • Cisco SRE モジュールが必要とする物理的な設置スペースと消費電力が少ないため、管理コストおよび電力コストを節減できます。
専用のオンボード処理、メモリ、およびハード ドライブ
  • Cisco SRE モジュール上の専用ハードウェア リソースにより、最大限の同時ルーティングとアプリケーション パフォーマンスの実現を支援します。
Cisco SRE 900 サービス モジュール(SM)上の RAID-1 ハード ドライブ冗長性
  • 1 対 1 のディスク ドライブ冗長性によって、ネットワークの可用性と堅牢性が向上します。
  • ハード ドライブは現場での交換およびホットスワップが可能です。
Cisco ISR G2 および Cisco IOS® ソフトウェアとの統合
  • Cisco SRE モジュールの Cisco WAAS は、Cisco Configuration Professional または Cisco IOS ソフトウェアのコマンドライン インターフェイス(CLI)を使って設定できます。
  • 単一画面の設定オプションと予防的なセットアップ診断機能の利用により、導入がさらに容易になります。


管理ソリューション


Cisco WAAS および Cisco SRE のモジュールは、展開フェーズから運用フェーズまで、一貫したネットワーク管理アプリケーションを使用した設定および管理が可能です。これにより、多くの管理タスクを簡素化、自動化できるため、運用コストが削減され、ネットワークの可用性が向上します。

表 2 に、Cisco SRE モジュールの Cisco WAAS 向けのネットワーク管理ソリューションの一覧を示します。

表 2 Cisco SRE モジュールの Cisco WAAS 向けのネットワーク管理ソリューション

運用フェーズ アプリケーション 説明
デバイスベースのコンフィギュレーション Cisco Configuration Professional GUI 装備のデバイス管理ツールである Cisco Configuration Professional は、Cisco IOS ソフトウェアおよび Cisco SRE モジュールで使用できます。使いやすいウィザードにより、Web Cache Communication Protocol(WCCP)コンフィギュレーションを簡単に指定できます。
ネットワーク全体の展開、設定、モニタリング、およびトラブルシューティング Cisco Prime LAN Management Solution(LMS) 統合型サービス ルータの基本プラットフォーム サービスをサポートする Cisco Prime は、Cisco SRE モジュールへの付加価値サポートを提供します。これにより、Cisco SRE モジュールへのソフトウェア イメージの管理と配布が可能になり、イメージ管理に伴う時間や手間が軽減されます。
Cisco WAAS の展開、設定、および監視 Cisco WAAS Central Manager Cisco WAAS Central Manager は、Cisco WAAS プラットフォームのトポロジの一元的な設定、管理、および監視に使用します。


製品仕様


Cisco SRE SM 向け Cisco WAAS のサポート プラットフォーム

Cisco SRE SM 向け Cisco WAAS は、Cisco SRE 700 SM モジュールおよび SRE 900 SM モジュールでサポートされます。Cisco WAAS は、Cisco SRE 300 統合型サービス モジュール(ISM)ではサポートされません。表 3 に、Cisco ISR G2 プラットフォームの Cisco SRE SM でサポートされる Cisco WAAS を示します。

表 3 Cisco SRE モジュールおよび Cisco ISR G2 プラットフォームにおける Cisco WAAS のサポート

プラットフォーム Cisco SRE 700 SM Cisco SRE 900 SM
Cisco 1941 および 2901 非サポート 非サポート
Cisco 2911、2921、2951 WAAS.4.2 以降 WAAS.4.2 以降
Cisco 3925 および 3945 WAAS.4.2 以降 WAAS.4.2 以降
Cisco 3925E および 3945E WAAS.4.3 以降 WAAS.4.3 以降


Cisco SRE SM における Cisco WAAS ソフトウェア ライセンス オプション

Cisco WAAS ソフトウェアには、Cisco SRE モジュールへの展開タイプによって選択可能な 2 つのライセンスがあります。また、各ライセンスには複数のオプションが用意されており、ブランチ オフィスのネットワークの規模に基づいて選択できます。ソフトウェア ライセンスは、Cisco SRE 700 SM と SRE 900 SM で共通です。表 4 〜 6 に、ソフトウェア ライセンス オプションの概要を示します。

表 4 トランスポート ライセンスとエンタープライズライセンスでサポートされる Cisco WAAS 機能

Cisco WAAS ライセンスの種類 サポートされている機能
トランスポート ライセンス 冗長データ排除(DRE)、Lempel-Ziv(LZ)圧縮、トランスポート フロー最適化(TFO)などの WAN 最適化機能
エンタープライズ ライセンス Cisco WAAS トランスポート ライセンスと同機能のほかに、Common Internet File System(CIFS)、Messaging Application Programming Interface(MAPI)、HTTP、Secure Sockets Layer(SSL)、Network File System(NFS)、Microsoft Windows プリント サービスなどのプロトコルに対応したアプリケーション固有の高速化


表 5 Cisco SRE SM 向け Cisco WAAS ライセンスのサイズ

SRE SM 向け Cisco WAAS ライセンス サイズ ブランチ オフィスの規模
小規模 小規模なブランチ オフィス(ユーザ数 1 〜 20 人)
中規模 中規模なブランチ オフィス(ユーザ数 20 〜 50 人)
大規模 大規模なブランチ オフィスまたは支社(ユーザ数 50 〜 100 人)


表 6 Cisco SRE モジュールでサポートされる Cisco WAAS ソフトウェア ライセンス

Cisco SRE サービス モジュール サポートされる Cisco WAAS ライセンス
Cisco SRE 700 SM トランスポート:中/小規模
エンタープライズ:中/小規模
Cisco SRE 900 SM トランスポート:中/小規模
エンタープライズ:大/中/小規模


ソフトウェア要件


表 7 および 8 に、ソフトウェア要件を示します。

表 7 Cisco SRE モジュール向け Cisco WAAS のソフトウェア要件

Cisco WAAS ソフトウェア バージョン Cisco WAAS バージョン 4.2 以降


表 8 Cisco IOS のソフトウェア要件

Cisco IOS ソフトウェア リリース Cisco IOS ソフトウェア リリース 15.0(1)M2 以降、リリース 15.0(1)M3 以降推奨


物理仕様


Cisco SRE モジュールの物理仕様については、
http://www.cisco.com/web/JP/product/hs/ifmodule/sre/prodlit/data_sheet_c78-553913.html を参照してください。

発注情報


表 9 に、Cisco ISR G2 の SRE モジュール向け Cisco WAAS の製品番号を示します。

シスコ製品の購入方法の詳細は、「購入案内」ページを参照してください。ソフトウェアをダウンロードするには、「ソフトウェア ダウンロード」にアクセスしてください。

表 9 発注情報

製品番号 製品の説明
SM-SRE-700-K9 2GB DRAM、512MB フラッシュ格納域、500GB ハード ディスク、現場交換可能なハード ディスク。
SM-SRE-900-K9 4GB DRAM、2GB フラッシュ格納域、2 X 500GB ハード ディスク(1 TB 格納域)、組み込み暗号チップ、RAID 0/1 サポート、ホットスワップ可能ハード ディスク。
WAAS-TRN-SM-S SRE SM 向け WAAS トランスポート ライセンス 小規模展開
WAAS-TRN-SM-M SRE SM 向け WAAS トランスポート ライセンス 中規模展開
WAAS-ENT-SM-S SRE SM 向け WAAS エンタープライズ ライセンス 小規模展開
WAAS-ENT-SM-M SRE SM 向け WAAS エンタープライズ ライセンス 中規模展開
WAAS-ENT-SM-L SRE SM 向け WAAS エンタープライズ ライセンス 大規模展開
WAAS-VIDEO-WM-SM SRE SM 向け WAAS Windows ビデオ ライセンス
C2911-WAAS-SEC/K9 Cisco 2911、SRE 700、Sec PAK、WAAS Enterprise License for Small branch バンドル
C2921-WAAS-SEC/K9 Cisco 2921、SRE 700、Sec PAK、WAAS Enterprise License for Medium branch バンドル
C2951-WAAS-SEC/K9 Cisco 2951、SRE 900、Sec PAK、WAAS Enterprise License for Large branch バンドル
C3925-WAAS-SEC/K9 Cisco 3925、SRE 900、Sec PAK、WAAS Enterprise License for Large branch バンドル
C3945-WAAS-SEC/K9 Cisco 3945、SRE 900、Sec PAK、WAAS Enterprise License for Large branch バンドル


シスコのサービス


Cisco SRE ハードウェアのサービスおよびサポートは、モジュールが装着されたルータの Cisco SMARTnet® 契約に従います。Cisco SRE でサポートされるアプリケーションには、関連する Cisco ソフトウェア アプリケーション サポート プラス アップグレード(SASU)のオプションがあります。これらのオプションは、ルータまたは Cisco SRE モジュールの Cisco SMARTnet 契約には含まれないので、別途購入する必要があります。

保証に関する情報


保証については、Cisco.com の「製品保証」ページを参照してください。

詳細情報


Cisco WAAS のソリューション詳細については、
http://www.cisco.com/jp/go/waas/ を参照するか、最寄りのシスコ代理店にお問い合わせください。

Cisco ISR G2 および Cisco SRE のモジュールの詳細については、
http://www.cisco.com/jp/go/isrg2/ および http://www.cisco.com/jp/go/sre/ を参照するか、最寄りのシスコ代理店にお問い合わせください。
