思科交换产品

MGX 8850 系列IP+ATM多服务交换机

开创新服务天地

Downloads

经济萧条。竞争激烈,全新的市场形势业已形成。IP和数据业务的迅猛发展以及对于管理业务的迫切需求为服务提供商开创了一片前所未有的新天地。服务提供商面临的挑战是如何确保能够在提供新肖IP业务的同时经济有效地推出帧中继、SNA、语音和电路仿真业务-当服务提供商还未能确定这些服务的具体内容时尤为如此。那么,能采取的最佳策略是什么呢?最好的选择就是让您的网络具备IP+ATM集成平台的IP及ATM集成业务能力,并提供IP+ATM集成业务管理工具。

21世纪的电信运营商成功源泉

MGX 8850 系列IP+ATM多服务交换机Cisco MGX 8800系列广域交换机将Cisco IOS IP以及运营商级ATM集成于单一平台之上,代表了高容量边缘交换机的新水平。MGX 8800交换机具有行业中最丰富的业务接口,可帮助您提供速度从DSO到OC-48S/STM16不等的全套服务。其使用的灵活性使您能够成为第一个应客户需求而提供服务的公司。通过提供高端口密度的模块以及降低成本MGX平台为帧中继等大量服务提供了花费最为低廉的边缘基础体系。MGX 8800系列实现了最全面的业务和最廉价的网络,是专为保证您企业今天和明天的成功而设计的广域边缘交换机。

满足您的客户的边缘需求

您的网络边缘可提供客户所需的增值服务和服务质量,为客户提供基于IP的虚拟专用网络(VPN)、IP语音和语音、数据及视频管理解决方案即意味着要在网络边缘满足这些需求,并将它们与网络环境完美连接,只要将边缘平台安置妥当,您就可获得IP和ATM集成服务能力和最大的使用灵活性。这一切MGX 8800系列边缘交换机的新一代功能即可做到。

与您客户的网络完美集成

MGX 8800平台集成了行业领先Cisco IOS软件套件,确保了与已Cisco IOS技术丰富特性的公司客户基础设施的互操作性。MGX平台将Cisco IOS IP与运营商级ATM紧密集成,充分利用了无与伦比的IP技术,其中包括全套路由选择、服务质量(QoS)、安全性能、管理工具以及使用Cisco标记交换技术对多协议标签交换(MPLS)的强大标准实现。

IP与ATM的紧密集成保留了IP的应用层可视性和ATM的QoS特性,省出了不必要的通道,服务提供商可从中获益非浅。MGX 8800系列的这一功能使这成为实现基于IP的VPN语音等新兴服务的理想选择。MGX边缘交换机将Cisco IOS IP和运营商级ATM的优势集成于一个平台之上,您无需再建造多个覆盖网络,从而节约了基本费用和操作成本。

用通用机箱扩展边缘

随着您的企业客户对业务的带宽的需求日益增加,网络边缘必须得到延伸,以便推出速度更高的IP服务及传统服务。对带宽的要求和密集波划分多路复用(DWDM)技术的普及WAN边级交换机的容量增加成为必需。

MGX 8800通用机箱提高了高容量边缘交换机的标准,将速度从DSO提高到OC-48C/STM-16,交换吞吐量则提高至45Gbps高密度窄带接口中灵活方便地安装其中,您可在单一平台上实现多机箱解决方案。通用机箱可扩展性强,能满足服务激增的需要,端口密度可扩展为近1400DS1个服务接口。无论市场对您的网络提出了怎样的要求,MGX 8800系列边缘交换机都能应付自如,提供了前所未有的可扩展性和服务宽度,使您的网络边缘适应于未来发展。

最全面的业务所支持的业务总览

IP语音,ATM语音和帧中继语音,每端口价格处于优热地位,带高级QoS进行Internet访问和集中的高密度PPP,SNA外线接入(COFRAD)适用于可管理数据/语音/视频、特性全面的窄带ATM,适用于批量ATM业务的高密度宽带ATM,可以更换专用线路的电路仿真。

IP虚拟专用网络

IP VPN是近年来的一项高增长率业务,它在公共基础设施上实现了专用IP互连性能。MGX 8800交换机的高性能路由处理器模块(RPM)为您提供可管理的内部网及外部网服务,PRM上运行带MPLS/标记交换的Cisco IOS软件,服务提供商可充分利用Cisco IOS服务技术的丰富特性。

拥有通信公司的品质、基于信息包的语音服务

企业客户对信息包语音服务极有兴趣,这不仅因为它可节省话费,而且这还是新兴计算机电话集成应用的需要。MGX 8800系列通过功能齐全的语音网络互通业务模块(VISM)支持各种具通信质量、基于信息包的语音业务。这些业务包括IP语音、ATM语音和帧中继语音等。

具有优势QoS特性、端口价格低廉的帧中继

《幸福》杂志评选出的1000家公司中,近90%的公司都使用公共的帧中继业务,这使帧中继业务成为当今最重要的WAN业务之一、MGX 8800系列支持行业中最宽的帧中继服务模块(FRSM)套件。MGX 8800交换机不仅提供了优越的QoS特性(如每一条VC排队等),在每一连接层次上均实现了服务级协议(SLA),而且在所有的端口速度和接口类型中它具有行业最为廉价的端口价格。除此之外,MGX能够端接PPP,单一平台上实现了帧中继和PPP的高密度集中。

SNA外线接入业务

SNA外线接入业务将租用专线主机网络向基于信息包的公共基础设施的移植变得前所未有的简单,在有SNA外线接入业务之前,最终用户需要购买、安装FRAD并对其进行维护,以便在公共帧中继网络上运行SNA。而SNA外线接入将FRAD功能安置于服务提供商网络之中,免去了购置额外基本设备的麻烦。现在您可以使用MGX 8800边缘交换机及基高密度帧中继接入业务模(FRASM)来提供SNA外线接入业务(COFRAD服务)。

SNA外线接入业务

可管理的数据/语音/视频服务

在企业希望减少它们在支局处的IT费用的同时,许多公司也要求能够获得在单一T1/E1上集成数据、语音和视频的服务提供商可管理服务,对廉价多服务集中设备(如Cisco MC3810多服务访问集线器等)进行充分利用。MGX 8800交换机及其高密度ATM用户业务模块(AUSM)可帮助您用T1/E1 ATM经济有效地提供可管理的数据、语音和视频服务。

专用线路更换

无论您是零售服务提供商还是批量服务提供商,您可能都会对充分利用ATM基础设施的"专用线路"业务发出兴趣。带电路仿真业务模块(CESM)套件的MGX 8800交换机是一个强大的解决方案,提供全速率T3/E3服务高密度T1/E1服务,以及SRTS和可适性时钟恢复机制。

出众的端到端服务质量

ATM PNNI路由选择和信令

完全符合标准的专用网络到网络接口(PNNI)路由选择和呼叫信令可以使用点到点和点到多点交换虚拟电路(SVC)及PVC这(S-PVC)软连接实现端到端连接的创建。Cisco的PNNI功能可扩展至多个商网络环境并在其中进行完全互操作。PNNI路由选择在保持可靠性水平的同时帮您将网络扩展至上千个路由节点。

自动路由选择管理

Cisco WAN交换机采用了端到端连接路由选择机制,在网络中提供了连通性。分布网络智能实现MGX 8800连接认可控制(CAC)功能与优越的路由选择管理特性的共同作用,在网络中自动地对通信流量进行路由选择。如果一条链路发生故障,路由选择算法即会在保证所需QoS的同时快捷自动地在其它路径上进行重新路由选择。如果一条链路发生故障,路由选择算法即会在保证所需QoS的同时快捷自动地在其它路径上进行重新路由选择,自动由选择管理确保了所有数据服务都具备高可用性和出色QoS。

虚拟中继

MGX 8800系列交换机的虚拟中继功能保证了Cisco的智能QoS特性可从边缘延伸到边缘。MGX 8800交换机可通过ATM-VP跨接成大型ATM核心交换机进行互连。故此,BPX 8600交换机上的每条用户连接都能获得永不中止的业务可用性、优秀的应用性能和Cisco BPX网络非凡的QoS特性。

动态缓冲管理

Cisco帧中继和ATM服务模块配备了大型缓冲器和荣获专利的动态缓冲管理算法,可在每-VC基础上分配缓冲器,提供所需的QoS。这一巨大的可用缓冲器区在节点存储了大量突发信息。

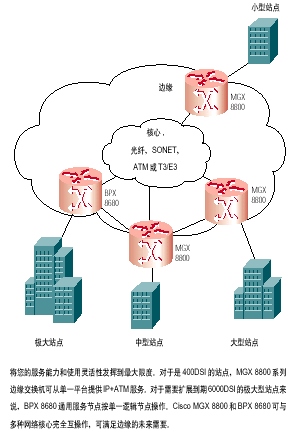

通用边缘:对投资进行保护且独立于核心之外

MGX 8800系列支持来自MGX 8220边缘集线器机架的服务模块,并与BPX 8680通用服务节点共享模块。通信公司可利用上述功能在各演示点(PoP)间定制使用情况,同时保留公共存货和操作支持。

MGX 8800和BPX 8680 WAN交换机共同工作,创建通用边缘,可从小型站点扩展至极大站点,给予大多数服务接口以投资保护。通用边缘功能可与光交换机、同步光纤网络(SONET)交换机或第三ATM交换机等核心共用。

通用边缘:对投资进行保护且独立于核心之外

高可靠性确保服务永不中断

MGX 8800系列的设计具有运营商级的可靠性。每个系统元件都可配置为100%冗条,所在MGX 8800模块均可在不影响服务提供和其它模块性能的情况下拆除或重新插入。背景诊断一直监控激活模块及备用模块的交换功能、确保了操作的容错性。Cisco广域交换机服务可用性高达99.999%,客户满意程度极高,减少了用户的抱怨。

热待机接口

热待机接口具备可选冗余性,所以如果一个模块发生了故障,备用模块可在几微秒内发挥作用。使用备用模块对绝大多数协议不会产生服务方面的影响,确保了永不中断折出色应用性能。

自动保护交换

MGX 8800系列交换机采用1+1自动保护交换体系,支持适用于所有SONET和同步数字层次(SDH)接口的行业标准自动保护交换(APS)。如果发生了光缆中断或插卡。故障,APS蔡在几微秒内启用备用光缆进行交换。

1:N业务端口冗余性

MGX 8800系列提供了经济有效的业务接口1:N冗余性,增强了网络整体可靠性和可用性。有了1:N冗余性的支持,单个备用服务模块将在几秒内自动担负同类型故障业务模块的通信功能。

网络规划工具

如果发生了中继故障,MGX 8800自动连接管理特性会自动对虚拟电路进行重新路由选择。Cisco网络模型化软件中也采用了相同的自动连接路由选择算法,帮助您设计几乎可以承受任何链路故障的高可靠网络。您可利用模型仿真特性设计并测试网络,使用假设分析方式来评估潜在链路故障将会产生的影响。您将获得更为完美的网络设计和行业中最高的服务可用性。

对业务无影响的软件升级

对业务无影响的软件升级可帮助您在不中断业务的情况下对软件升级或添加新特性。客户既获得了新特性的优势,又不会中断服务的提供,影响应用的性能。

强大的服务管理工具助您获得最大的收益

强大的服务管理功能对高效益服务成功至关重要。Cisco的IP+ATM服务管理工具降低了与整个服务提供过程(即规划、配置、操作和记费)相关的成本。这些工具符合标准,使用方便,可轻松地与多个商网络环境和现有管理系统集成。

服务规划

Cisco的Service Planning Center(SPC)套件使网络管理人员轻松创建IP+ATM服务政策,这些政策对连通性、安全性和性能服务水平加以定义,以满足服务层协议(SLA)和关键业务应用的需要。

业务配置

Cisco Provisioning Center(CPC)拥有在IP+ATM基础设施中提供服务的自动快捷方式。与您现有的业务管理系统相集成,CPC可进行信息流业务配置,大大降低了业务成本,节约了业务推向市场的时间。这一集化IP+ATM配置功能直接利用了MGX 8800系列边缘交换机同有的IP+ATM功能。

CPC还能与第三方设备管理系统集成、提供了真正的端到端多厂商服务配置。CPC支持网络和服务标签、网络资源的客户所在、定制连接参数模板和准时资源提供,可自动进行服务预置,降低连接参数模板和准时资源提供,可自动进行服务预置,降低管理及操作成本。有了多个商管理功能,MGX 8800可以方便地添加到现有网络之中,实现网络操作系统的经济有效发展。

服务操作

Cisco的Info Center提供了服务保证,支持VPN和客户网络管理(CNM)。Info Center将多个资源的错误和告警信息合并起来,将其过滤并在实时数据库中使其相关,生成网络的物理和逻辑视图。Cisco的WAN Manager可在充分利用WAN网络的分布式网络智能的强大客户/服务器体系结构之基础上提供网络拓扑、配置、数据收集和安全管理。CiscoView可为Cisco交换机、路由器、集线器和适配提供动态状态、统计数据和配置。使用CiscoView的图形化用户接口(GUI)网络管理人员可从一个中心位置获得全面的Cisco设备总览,简化了设备监控。管理人员可利用其GUI快速获取关键的查询信息,敢解管理数据。CiscoView可与HP OpenView、Netview和SunNet Manager等其它管理平台集成,为完美强大的管理提供了设备可管理服务的服务。提供商可针对网络元件和Cisco客户端设备(CPE)从端到端使用CiscoView。

业务记费

您可使用Cisco WAN Manager来收集网络连接和接口的使用数据,从而客户提供基于使用情况的新型业务记费。

Cisco服务和支持最大限度地利用您的投资

服务提供商必须迎接许多来自网络方面的挑战。针对服务提供商的Cisco支持解决方案提供了基本的支持服务,帮您选择硬件支持选项、高级实现服务和客户化专业服务来满足您的特殊业务需求。作为服务提供商,您可提供下列支持服务:Cisco的基本服务规划--帮您注册进入Cisco获奖站点、Cisco连接在线(CCO),全天候访问Cisco技术帮助中心(TAC)进行技术支持和软件升级。

高级实现服务-适用于特殊网络项目或提供专门、持续的支持,可转向Cisco高级客户化服务:

--网络实现服务(NIS)帮您在多个站点间建立大型的复杂网络。--Internet服务提供商(ISP)专家小组为您提供Internet网络设计。性能工程、安全性和使用帮助。

--Cisco专用服务和网络支持记费提供了重点服务,对资源给予支持,帮助您获得最高网络效率。您甚至可以得到对CPE使用的支持。硬件支持选项--服务提供商可从返回更换、高级更换和在线支持服务等多个选项中进行选择,实现硬件升级。

Cisco对服务提供商的支持可确保您的Cisco网络设备拥有最长的正常运行时间、最优的性能和最长的使用寿命。

全新联网世界

MGX 8800系列广域边缘交换机是您21世纪成功的源泉。如欲获得更多有关Cisco MGX 8800交换机的信息,请致电Cisco或访问www.cisco.com站点。

全新联网世界
机械配置
  • 32个单排(16个双排)功能模块插槽
  • 通过中轨分压器的拆除,单排插槽可转变为双排插槽
  • 为冗余处理器交换模块保留了2个双排插排
  • 为可选增值服务资源模块保留了4个单排(2个双排)插槽
  • 用于服务模块的24个单排(12个双拓)插槽
尺寸
  • 长×宽×高:29.75×17.72×21.5英寸(75.6×45.0×54.6cm)
  • 可在职9和蔼3EIA/RETMA和ETSI机架中安装
网络接口
  • OC-48C/STM-16
  • OC-12C/STM-4
  • OC-3C/STM-1
  • T3
  • E3
  • 通道化T3(下至DSO)
  • nxT1/E1
  • 信道化T1CDSO和DSOA
  • 信道人E1
  • HSSI,X.21,V.35
  • 以太网
  • 快速以太网
  • 光纤分布数据接口(FDDI)
服务
  • IP VPN
  • 语音
  • 帧中继
  • PPP访问
  • SNA外线接入
  • 信元中继
  • 帧中继到ATM网络互通
  • 帧中继到ATM业务通
  • 电路仿真
  • 全套Cisco IOS协议和服务
可选冗余性 所有元件均可配置为100%冗余,这其中包括控制处理器交换结构、网络接口、服务接口、关键背面板信号、电源、功率模块和排风扇。
节点同步化
  • 内部三级时钟资源
  • 外部T1/E1 BITS资源
  • 网络上带内接收到的外部时钟信号
  • 用自动切换实现与可编程基本资源和辅助资源的同步化
