图1 Cisco ONS 15454多业务传输平台

Cisco ONS 15454多业务传输平台（MSTP）利用经过验证的思科多业务供应平台网络技术提供了简便、迅速、智能的DWDM功能和较低的资本及运营开支，为城域和区域密集波分多路复用（DWDM）解决方案树立了行业标准。

改造城域和区域网络

当思科系统公司在1990年推出面向城域网络的思科多业务供应平台（MSPP）时，它在“传统的”光传输设备和“新一代”的设备之间做出了明确的划分。通过在技术和产品移植方面的重要改进，思科MSPP可以提供从DS-1/E1到OC-192/STM-64的传统时分复用（TDM）和SONET/SDH服务，以及以太网和IP服务。该平台具有很高的可扩展性，而且尺寸远小于具有特定速率的传统设备。实践证明，除了以更小的尺寸和功率提供了更出色的功能和可扩展性以外，思科MSPP还具有很高的成本效率，而且在满足新兴市场需求方面具有独特的优势。Cisco ONS 15454 MSPP已经迅速成为市场上的领导产品。

思科MSTP的推出延续了思科在城域光网领域的创新传统和领导地位。它正在改变城域和区域DWDM网络的面貌。Cisco ONS 15454 MSTP（如图1所示）让一个城域或者区域DWDM系统可以具备像极为成功的思科MSPP一样高的智能，包括多样化的服务接口组合、透明的服务、灵活的拓扑和简化的管理。

多样化的服务接口组合

与远程网络不同，靠近或者位于客户终端的城域网络需要支持多种类型的服务接口。这些服务接口不仅让网络供应商可以提供新的服务，而且让企业客户无需使用不必要的转换和设备，就可以在一个统一的传输网络上支持多种服务。另外，多样化的服务组合有助于简化服务规划任务。具有MSPP功能的Cisco ONS 15454 MSTP可以在单个平台中支持多种基于标准的服务，包括：

• 汇聚的低速率TDM服务，来自于基于2.5Gbps和10Gbps波长的DS-1/E1
• SONET/SDH波长和汇聚服务：OC-3/STM-1，OC-12/STM-4，OC-48/STM-16，OC-192/STM-64
• 数据服务：专线服务、交换服务和基于波长的服务，包括10/100BASE-T，千兆位以太网，万兆位以太网LAN物理层，万兆位以太网WAN物理层
• 存储服务：1Gbps和2Gbps光纤通道，10Gbps光纤通道，IBM光纤连接（FICON），企业系统连接（ESCON），ETR/CLO，ISC-1
• 视频服务：D1和高清晰度电视（HDTV）

Cisco ONS 15454可以提供多种可配置的接口保护选项。它们可以支持高可用性和不受保护的服务供应方式，从而满足各种针对城域传输服务的服务水平协议（SLA）的要求。

透明的服务

要提供多样化的服务组合，关键在于拥有一个能够提供服务所需要的透明度的DWDM系统。Cisco ONS 15454 MSTP解决方案在单个平台中提供了多业务汇聚、波长汇聚、波长传输和集成化智能DWDM传输等选项，可以为任何服务类型的组合提供优化的网络成本。利用ITU-T G.709所定义的数字包装技术，可以在实现透明度的同时，加强对带宽的管理，并利用集成化前向纠错（FEC）和增强前向纠错（EFEC）功能扩大光网覆盖范围。

灵活的拓扑

传统的第一代城域DWDM解决方案针对点对点传输进行了专门的优化。城域和区域DWDM网络需要选择点对点和环网拓扑，以及更加复杂的流量模式。Cisco ONS 15454 MSTP可以通过设置，支持任何一种城域或者区域DWDM拓扑（如图2所示），从而让用户可以针对整个网络使用统一的解决方案。

高度灵活的拓扑是通过一个可以全面重新配置的OADM（ROADM）实现的。Cisco ONS 15454 MSTP所提供的ROADM功能可以实现：0到32通道的直通或者上下，端到端的波长部署，对每个波长的实时功率监控。

图2  Cisco ONS 15454 MSTP所提供的网络灵活性

除了灵活的网络拓扑以外，Cisco ONS 15454 MSTP还支持灵活的网络覆盖范围，因而让一个统一的平台可以满足城域接入、城域核心和区域网络的需求（如图3所示）。通过结合思科MSPP和MSTP的功能，Cisco ONS 15454可以减少单一应用网络组件的数量，从而降低网络部署的复杂程度。

图3 城域和区域网络的需求

简化的、经济有效的管理

Cisco ONS 15454 MSTP可以通过用单个平台满足人们对于多种服务、更高的传输容量、网络灵活性、多种距离选项的日益增长的需求，提高资本和运营效率。利用创新的技术，针对城域优化的思科MSTP可以在为城域DWDM传输提供智能的同时，满足人们对于更高带宽的需求。

Cisco ONS 15454 MSTP采用了思科MSPP中推出的多种有助于简化管理的用户功能，例如多层图形化网络、节点和板卡可见度，全方位的、基于网络的波长服务配置，图形化的软件向导等，因而能够帮助用户更加轻松、更加迅速地完成多项任务，例如建立环网、服务配置，以及网络节点和带宽的升级等。思科MSTP可以利用这种架构，提供在城域DWDM网络中从未有过的管理简便性。通过在光网服务通道中使用IP和与MSPP类似的软件，思科MSTP可以支持下列功能：

• 支持可扩展的波长（1到64个）。可以在成本和扩建之间保持出色的平衡，并且可以在服务中升级到128个波长
• 可以传输150Mbps到10Gbps的波长服务，以及汇聚的TDM和数据服务，从而可以最大限度地提高服务的灵活性。
• 通过用先进的放大技术和FEC或者EFEC技术支持多种网络应用，可以实现灵活的传输距离（最远可达372英里，即600公里），
• “即插即用”的板卡架构可以在设置DWDM网络组件时提供全面的灵活性。这些组件包括：终端节点，ADM节点，线路放大器，以及放大或者未放大网络中的色散补偿设备。
• 为高带宽（10Gbps）波长服务提供很高的机架密度。
• 可以全面重新配置的OADM（ROADM）可以最大限度地提高网络灵活性并降低复杂性。
• 灵活的上/下功能――从1个通道到全部64个通道的颗粒度――可以支持频带和通道OADM
• 可以通过软件设置的小型可插拔（SFP和XFP）客户端光纤模块和波长调节能力有助于减少库存备件
• 利用SONET/SDH、数字化包装（G.709）技术和一个集成化光网服务通道实现的多等级服务监控有助于实现独一无二的服务可靠性。
• 网络拓扑自动发现功能
• 利用集成化网络传输控制器，用户只需点击鼠标就可以建立和调节网络，从而加快节点和网络的启用速度
• 由软件控制的光功率管理可以实现完全自动化的光网功率控制，尤其是在需要添加波长、站点，或者在光纤中断时进行快速暂态抑制的情况下。
• 支持先进的、跨平台的光网组件管理系统思科传输管理器，可以为网络管理系统（NMS）和运营支持系统（OSS）提供统一的网络运营和接口。

除了集成化软件功能以外，Cisco ONS 15454 MSTP还支持一种简便的、功能强大的网络设计工具――Cisco MetroPlanner。Cisco MetroPlanner是一种界面友好的PC应用，主要用于模拟思科DWDM网络。它可以根据用户的网络参数优化部署。除了网络设计以外，Cisco MetroPlanner还可以通过下列功能简化网络部署，从而降低运营开支。

• 简便的鼠标点击式操作方法
• 灵活的网络设计和缺省的、可设置的光网组件参数
• 自动设备选择
• 网络、波长服务和节点的层次化图形视图
• 详细的端口－端口光纤布线表
• 物料清单输出
• 可导出的配置文件。它们可以被上载到思科传输控制器设置工具，用于实现自动的节点配置，从而加快网络启用速度。

思科MSTP移植

利用多业务功能、创新的光网技术、自动的光功率管理和类似于MSPP的易用性，Cisco ONS 15454 MSTP将改变人们建立和管理城域和区域DWDM网络的方式。通过将多种服务和智能DWDM结合到一起，Cisco ONS 15454 MSTP可以为今天的城域和区域网络显著地降低资本开支和运营开支（如图4所示）。

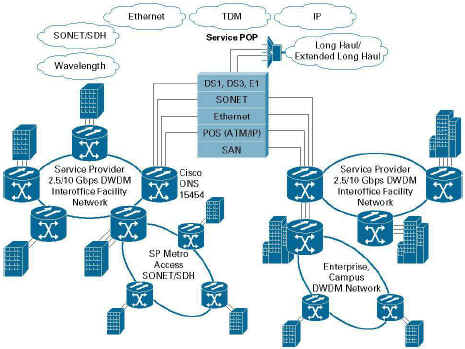

图4  城域网络

思科MSTP的特性

思科MSTP具有下列特性：

节点配置

• 终端
• 集线器
• 线路放大器
• OADM
• ROADM

网络配置

• 线性点对点
• 开放环网，单个中心
• 开放环网，多个中心
• 封闭环网，没有中心

高级智能软件功能

• 网络拓扑自动发现
• 鼠标点击式节点和网络设置和调整
• 自动网络光功率管理

用户界面：思科传输控制器

• 集成化节点和子网设置GUI
• 层次化图形视图：网络、波长、节点和板卡
• 可由用户设置的图形和字体
• 背景图
• 配色方案
• 全方位的波长电路路由和创建
• 网络自动发现和可设置的子网域控制
• 系统资产管理
• 基于PC的客户端
• 熟悉的浏览器界面――Netscape Navigator或者Microsoft Internet Explorer

性能监控

• 光信号
• 针对光传输网络的ITU-T G.709接口
• 在超出阈值时报警
• 15分钟（32个条目），24小时（1个条目）
• 针对特定的客户端接口类型

警报监控和报告

• 机箱LED包括――关键、重要、次要、远程
• 板卡LED包括――板卡故障，有效/待命状态，信号故障
• LCD显示可调节板卡的工作波长
• 思科传输控制器设置界面
• 层次化图形界面和实时警报文字、颜色：网络、波长、节点、板卡
• 多个技术视图，包括DWDM和SONET/SDH，以及MSTP集成
• 环境警报接点
• 4个警报输出接点闭合（标准）－关键、重要、次要和远程
• 在配有警报接口控制器（AIC-I）的系统中，最多有48个可设置的警报接点

网络安全功能

• 四级用户控制和可设置的超时时间－－超级用户、配置、维护、恢复
• 多个用户名和登陆用户

维护功能

• 远程软件下载和服务中不间断启用
• 回环
• 数据库备份和恢复
• 灯测试

计时和同步

• 两个外部时钟源输入（SONET、T1和SDH E-1，2MHz）
• 线路定时
• 两个时钟源输出（从光纤恢复）
• 内置Stratum 3切换
• 同步状态消息支持

其他功能

• 100Mbps光网监管通道（OSC）用户数据通道
• 前部或者后部机架操作选项
• A和B监控的DC电源输入

符合的法规和标准

• 符合三级网络设备开发标准（NEBS）
• 智能化网络组件的运营系统修正（OSMINE）认证
• 存储供应商的审核和认证
• ITU-T要求

思科MSTP的技术规格

表1-6列出了思科MSTP组件的技术规格和订购信息。

表1  通用设备
模块	产品编号
机箱	SA-ANSI, SA-HD 或者SA-ETSI版本
风扇盘	FTA3-T (ANSI), FTA-48V (ETSI)
计时、通信和控制卡	TCC2
警报接口控制器（AIC）和警报扩展面板（AEP）	AIC-I (AEP供ANSI选用)
电源、设置、警报装置接口卡（ETSI）	CTP-MIC48V AP-MIC48V
通风装置 ANSI ETSI	AIR-RAMP
插槽填充卡 接口和控制 前部安装电气连接（FMEC） (SDH)	BLANK BLANK-FMEC
光纤管理 光纤配线架 光纤跳线存储架	PP-64-LC FBR-STRG

表2  波长接口
模块	所支持的服务接口	所支持的保护方式
2.5Gbps多速率收发器卡 8个模块，4个通道，可以调节为32个通道，100GHz通道计划，50GHz激光稳定性	ESCON 1-Gbps光纤通道/FICON 2-Gbps 光纤通道/FICON 千兆位以太网 OC-3/STM-1 OC-12/STM-4 OC-48/STM-16 D1-SDI 视频 HDTV C-Cor DV-6000 (2.38-Gbps) ETR/CLO ISC-1	无保护 光纤通道保护 光纤通道和设备保护
2.5Gbps多业务汇聚收发器卡 8个模块，4个通道，可以调节为32个通道，100GHz通道计划，50GHz激光稳定性	1-Gbps光纤通道/FICON 2-Gbps 光纤通道/FICON 千兆位以太网	无保护 光纤通道保护 光纤通道和设备保护
10Gbps多速率收发器卡 16个模块，2个通道，可以调节为32个通道，100GHz通道计划，50GHz激光稳定性	万兆位以太网LAN 万兆位以太网LAN OC-192/STM-64	无保护 光纤通道保护 光纤通道和设备保护
4×2.5Gbps/10Gbps多路复用器 16个模块，2个通道，可以调节为32个通道，100GHz通道计划，50GHz激光稳定性	OC-48/STM-16	无保护 光纤通道保护 光纤通道和设备保护
10Gbps增强多速率收发器卡 8个模块，4个通道，可以调节为32个通道，100GHz通道计划，50GHz激光稳定性	万兆位以太网LAN 万兆位以太网WAN OC-192/STM-64 万兆位光纤通道	无保护 光纤通道保护 光纤通道和设备保护
4×2.5Gbps/10Gbps增强复用器 8个模块，4个通道，可以调节为32个通道，100GHz通道计划，50GHz激光稳定性	OC-48/STM-16	无保护 光纤通道保护 光纤通道和设备保护

表3  传输
模块	说明
多路复用器和信号分离过滤器 32波长多路复用器，100GHz 32波长信号分离器，100GHz 4波长多路复用器/信号分离器，100GHz	32MUX-O 32DMX-O 4MD-xx.x
光放大器 前置放大器，支持50GHz 功率放大器，支持50GHz	OPT-PRE OPT-BST
可重复设置的光增删复用器 32通道波长选择开关，100GHz 32通道信号分离器100GHz（用于32-WSS）	32-WSS 32-DMX
光增删多路复用器 单频段 四频段	AD-1B-xx.x AD-4B-xx.x
光增删多路复用器 单通道，100GHz 双通道，100GHz 四通道，100GHz	AD-1C-xx.x AD-2C-xx.x AD-4C-xx.x
光服务通道 标准 集成化合成器和分离器	OSCM OSC-CSM
色散补偿 色散补偿设备机架（2插槽） 色散补偿模块	DCU-SA DCU-<value>
Y-保护 分离器/合成器模块，单模 分离器/合成器模块，多模 机架设备，分离器/合成器（4插槽）	CS-SM-Y CS-MM-Y FL-SA

表4 目标网络
模块	说明
每个网络的节点数（最多）	16个
波长	32＋1 OSC（支持64＋1）
波长间隔	100GHz（计划使用50GHz）
光网覆盖范围，单跨度，点对点（放大） 32通道 16通道 8通道	80英里（130公里） 87英里（140公里） 93英里（150公里）
跨度数（最大）	7个（22dB）
环网周长（最大）	372英里（600公里）
光纤类型	单模光纤（SMF）（G.652）
电源要求 中心节点 ROADM节点 OADM节点 放大 无源 线路放大器节点	典型/最大 296W/388W 352W/446W 368W/488W 250W/334W 174W/212W 238W/366W

表5  32通道波长计划
l (nm)	l (nm)	l (nm)	l (nm)
1530.33	1538.19	1546.12	1554.13
1531.12	1538.98	1546.92	1554.94
1531.9	1539.77	1547.72	1555.75
1532.68	1540.56	1548.51	1556.55
1534.25	1542.14	1550.12	1558.17
1535.04	1542.94	1550.92	1558.98
1535.82	1543.73	1551.72	1559.79
1536.61	1544.53	1552.52	1560.61

表6  SONET/SDH订购信息1
产品名称	说明
产品名称	说明
通用设备
15454-SA-ANSI 15454-SA-HD 15454E-SA-ETSI	机箱，Cisco ONS 15454
15454-TCC2 15454E-TCC2	计时、通信和控制卡，版本2（TCC2）
15454-FTA3-T 15454E-FTA-48V	风扇盘，包括风扇盘过滤器
15454E-CTP-MIC48V	机械接口卡，设置、计时和电源输入，ETSI
15454E-AP-MIC48V	机械接口卡，警报和电源输入，ETSI
15454-AIR-RAMP 15454E-AIR-RAMP	通风装置
15454-AIC-I 15454E-AIC-I	警报接口控制器，国际卡
15454-BLANK 15454E-BLANK 15454E-BLANK-FMEC	机箱插槽填充板，适合Cisco ONS 15454 ANSI机箱中的任何插槽 机箱插槽填充板，适合Cisco ONS 15454 ETSI机箱中的任何插槽 机箱FMEC插槽填充板，适合Cisco ONS 15454 ETSI机箱
15454-PP-64-LC 15454E-PP-64-LC	光纤配线架，LC-LC连接器，32双工（64）LC适配器，最多支持8个排线装置（1MPO到8LC）和64个2mm线缆装置，包括2个MPU到8x LC/PC 2.3米电缆装置（未安装）
15454-FBR-STRG 15454E-FBR-STRG	光纤存储架，支持8个2米长的排线线缆（8条光缆）和40条2米长的2mm光缆
服务接口
15454-MR-L1-xx.x2 15454E-MR-L1-xx.x	100Mbps到2.5Gbps多速率收发器卡，SFP客户端模块插槽，100GHz ITU波长，无保护DWDM线路和LC连接器
15454-MRP-L1-xx.x2 15454E-MRP-L1-xx.x	100Mbps到2.5Gbps多速率收发器卡，SFP客户端模块插槽，100GHz ITU波长，受保护DWDM线路和LC连接器
15454-10L-L1-xx.x 15454E-10L-L1-xx.x	10Gbps多速率收发器卡，万兆位以太网LAN物理层，万兆位以太网WAN物理层，OC-192，STM-64，带有LC连接器的1310nm客户端接口，带有LC连接器的100GHz ITU波长（50GHz激光稳定性）DWDM线路
15454-10M-L1-xx.x 15454E-10M-L1-xx.x	4个OC-48/STM-16 10Gbps复用器卡，中等距离，基于SFP的客户端，带有LC连接器的OC-192/STM-64 100GHz ITU波长（50GHz激光稳定性）DWDM线路
15454-G1k-4 15454E-G1K-4	千兆位以太网卡，4个千兆位接口转换器（GBIC）插槽，支持的GBIC：SX、LX、ZX和DWDM。收发器模式只适用于版本4.6.0或者更高
15454-10E-L1-xx.x 15454E-10E-xx.x	10Gbps增强多速率收发器卡，万兆位以太网LAN物理层，万兆位以太网WAN物理层，万兆位光纤通道，基于OC-192/STM-64 XFP的客户端接口，四个可调节波长，带有LC连接器的100GHz ITU波长（50GHz激光稳定性）DWDM线路
15454-10ME-xx.x 15454E-10ME-xx.x	4个OC-48/STM-16增强收发器卡；4个客户端SFP光纤模块插槽；长距离；四个可调节波长；带有LC连接器的OC-192/STM-64 100GHz ITU兼容DWDM线路
15454-DM-L1-xx.x 15454E-DM-1-xx.x	2.5Gbps多业务汇聚卡，无保护的DWDM线路，SFP客户端模块插槽，100GHz ITU DWDM波长，LC连接器
15454-DMP-L1-xx.x 15454E-DMP-1-xx.x	2.5Gbps多业务汇聚卡，受保护的DWDM线路，SFP客户端模块插槽，100GHz ITU DWDM波长，LC连接器
光传输组件
15454-OSCM 15454E-OCSM	光服务通道卡，1510nm，LC连接器，包括两条两米长的LC/LC光缆
15454-OSC-CSM 15454E-OSC-CSM	光服务通道卡，集成合成器/分离器，1510nm，LC连接器，包括两条两米长的LC/LC光缆
15454-OPT-PRE 15454E-OPT-PRE	前置光放大器，C频带，64通道，兼容50GHz，LC连接器，中等距离，包括两条两米长的、以5dB衰减的LC/LC光缆
15454-OPT-BST 15454E-OPT-BST	光功率放大器，C频带，64通道，兼容50GHz，LC连接器，包括两条两米长的LC/LC光缆
15454-32-WSS 15454E-32-WSS	32通道波长选择开关
15454-32-DMX 15454E-32-DMX	32通道信号分离器100GHz（适用于32.WSS）
15454-32MUX-O 15454E-32MUX-O	32通道多路复用器卡，100GHz，显示器端口，8光纤多路径推入（MPO）连接器
15454-32DMX-O 15454E-32DMX-O	32通道信号分离器卡，100GHz， 8光纤MPO连接器，包括1条两米长的LC/LC光缆
15454-4MD-xx.x 15454E-4MD-xx.x	4通道多路复用器和信号分离器卡，100GHz，LC连接器，包括两条两米长的LC/LC光缆
15454-AD-1C-xx.x 15454E-AD-1C-xx.x	单通道OADM，100GHz，LC连接器，包括两条两米长的LC/LC光缆
15454-AD-2C-xx.x 15454E-AD-2C-xx.x	双通道OADM，100GHz，LC连接器，包括两条两米长的LC/LC光缆
15454-AD-4C-xx.x 15454E-AD-4C-xx.x	四通道OADM，100GHz，LC连接器，包括两条两米长的LC/LC光缆
15454-AD-1B-xx 15454E-AD-1B-xx	单频带OADM，100GHz，LC连接器，包括两条两米长的LC/LC光缆
15454-AD-4B-xx 15454E-AD-4B-xx	四频带OADM，100GHz，LC连接器，包括两条两米长的LC/LC光缆
15216-DCU-SA	色散补偿机架，两个模块插槽
15216-DCM-<value>	色散补偿模块，LC连接器，值（value）可为-1150ps
15216-CS-SM-Y=	Y线缆分离器/合成器模块，单模，单宽度模块，安装在Cisco FlexLayer机架（15216-FL-SA）中
15216-CS-MM-Y=	Y线缆分离器/合成器模块，多模，单宽度模块，安装在Cisco FlexLayer机架（15216-FL-SA）中
15216-FL-SA=	机架，四个模块插槽，高度为1个机架单元，可以安装于19或者23英寸机架，Cisco FlexLayer平台
可插拔光纤模块
15454-SFP3-1-IR 15454E-SFP3-1-IR	OC-3/STM-1/D1-SDI SFP，中等距离，1310nm，单模，LC连接器
15454-SFP12-4-IR 15454E-SFP12-4-IR	OC-12/STM-4 SFP，中等距离，1310nm，单模，LC连接器
15454-SFP-OC48-IR 15454E-SFP-OC48-IR	OC-48/STM-16 SFP，中等距离，1550nm，单模，LC连接器
ONS-SE-2G-S1	OC-48/STM-16 SFP光模块，短距离/办公室内部，1310nm，单模，LC连接器
ONS-XC-10G-S1	万兆位SFP OC-192/STM-64/10 GE/10-Gbps光纤通道，1310 SR-SM LC
15454-SFP-200 15454E-SFP-200	ESCON SFP，短距离，1310nm，多模，LC连接器
15454-SFP-GE+-LX 15454E-SFP-GE+-LX	千兆位以太网，光纤通道（1和2Gbps）和HDTV SFP，长距离，1310nm，单模，LC连接器
15454-SFP-GEFC-SX 15454E-SFP-GEFC-SX	千兆位以太网和光纤通道（1和2Gbps）SFP，短距离，850nm，多模，LC连接器
线缆装置
15454-MPO-8LC-2 15454E-MPO-8LC-2	线缆装置，MPO 8光纤排线到8×LC/PC，单模，2.3米
15454-LC-LC-2 15454E-LC-LC-2	线缆装置，LC/PC -LC/PC，单模，2.0米，2mm
15216-LC-LC-5=	线缆装置，LC/PC -LC/PC，单模，4.0米，2mm保护层
15216-LC-LC-10=	线缆装置，LC/PC -LC/PC，单模，6.0米，2mm保护层
15216-LC-LC-20=	线缆装置，LC/PC -LC/PC，单模，8.0米，2mm保护层
15216-LC-SC-5=	线缆装置，LC/PC -SC/UPC，单模，4.0米，2mm保护层
15216-LC-SC-10=	线缆装置，LC/PC - SC/UPC，单模，6.0米，2mm保护层
15216-LC-SC-20=	线缆装置，LC/PC - SC/UPC，单模，8.0米，2mm保护层
软件和用户文档
15454-R4.7.0SWCD 15454E-R4.7.0SWCD	系统软件，版本4.7.0，Cisco ONS 15454，CD-ROM
SF15454-R4.7.0 SF15454E-R4.7.0	系统软件，版本4.7.0，Cisco ONS 15454，随TCC2卡附带（预装）
15454-DOC4.7.0PP 15454E-DOC4.7.0PP	用户文档，Cisco ONS 15454，版本4.7.0，书面版本
15454-DOC4.7.0CD 15454E-DOC4.7.0CD	用户文档，版本4.7.0，Cisco ONS 15454，CD-ROM版本

1. 产品名称中如果有一个“E”（例如15454E），就表示它是ETSI网络组件。
