定義Wi-Fi 6E頻段操作和客戶端連線

簡介

本文說明如何完成 Wi-Fi 6E 頻帶設定，以及不同用戶端預期會出現的行為。

必要條件

需求

思科建議您瞭解以下主題：

• 思科無線 LAN 控制器 (WLC) 9800
• 支援 Wi-Fi 6E 的思科存取點 (AP)
• IEEE 標準 802.11ax
• 網路工具：Wireshark

採用元件

本文中的資訊係根據以下軟體和硬體版本：

• WLC 9800-CL 搭配 Cisco IOS® XE 17.9.3
• AP C9136、CW9162 和 CW9166
• Wi-Fi 6E 用戶端：
  • Lenovo X1 Carbon Gen11 搭載 Intel AX211 Wi-Fi 6 和 6E 介面卡，並搭配 22.200.2(1) 版驅動程式
  • Netgear A8000 Wi-Fi 6 和 6E 介面卡搭配驅動程式 v1(0.0.108)
  • 搭載 Android 13 的手機 Pixel 6a
  • 搭載 Android 13 的手機 Samsung S23
• Wireshark v4.0.6

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

背景資訊

要知道的關鍵是Wi-Fi 6E並不是一個全新的標準，而是一個擴展。在其基礎上，Wi-Fi 6E是Wi-Fi 6(802.11ax)無線標準到6-GHz射頻頻帶的擴展。

Wi-Fi 6E 的基礎是最新一代 Wi-Fi 標準 Wi-Fi 6，只不過 Wi-Fi 6E 裝置和應用程式可以在 6-GHz 頻帶中運作。

由於 6-GHz 是新的頻譜，且只接受 Wi-Fi 6E 裝置使用，因此不會出現會導致目前網路堵塞的任何舊問題。

此頻帶在以下各方面的表現更優異：

●     容量：在美國，FCC 定義了可容納 1200 MHz 或 59 個新頻道的額外頻譜。新的 6-GHz 頻帶具有 14 個 80-MHz 頻道和 7 個 160-MHz 頻道。其他國家/地區可為WiFi 6E分配不同的頻譜量。如需 WiFi 6E 採用國家與地區的最新資訊，請參閱啟用 Wi-Fi 6 GHz 頻帶 (Wi-Fi 6E) 的國家與地區。

●     可靠性：Wi-Fi 6E 為連線樹立了新的可靠性和可預測性標準，有效縮小無線和有線連線之間的差距。6 GHz 不支援 Wi-Fi 1 (802.11b) 到 Wi-Fi 6 (802.11ax) 的裝置。

●     安全性：Wi-Fi 6E 網路強制使用 Wi-Fi Protected Access 3 (WPA3)，比以往更嚴密保護網路。而且只有 Wi-Fi 6 產品會在這類網路中使用，因此不會發生任何以前的舊問題。WPA3為網路提供新的身份驗證和加密演算法，並針對WPA2遺漏的問題提供修復。它還實施了一層額外的保護，以防止身份驗證取消和取消關聯攻擊。

2.4、5 和 6 GHz WiFi 頻譜與頻道比較

有關Wi-Fi 6E的其他背景資訊，請檢查我們的Wi-Fi 6E:Wi-Fi白皮書的下一個重要章節。

Wi-Fi 6E 包含多項管理功能和變更。本文的「驗證」一節簡短說明了實際環境中，驗證功能獲得強化之處。

Wi-Fi 6E 安全性

Wi-Fi 6E 採用 Wi-Fi Protected Access 3 (WPA3) 及 Opportunistic Wireless Encryption (OWE) 有效提升網路安全，且不與開放網路及 WPA2 的安全性向下相容。

Wi-Fi 6E 認證現在強制使用 WPA3 和 Enhanced Open Security，且 Wi-Fi 6E 也要求 AP 和用戶端使用受保護的訊框管理 (PMF)。

設定 6 GHz SSID 時，必須符合以下幾項安全要求：

• 採用 OWE、SAE 或 802.1x-SHA256 的 WPA3 L2 安全防護
• 啟用受保護的訊框管理
• 不允許使用其他 L2 安全防護方法，亦即不接受混合模式

如需深入瞭解如何在 Cisco WLAN 實作 WPA3，包含用戶端安全相容對照表，請參閱 WPA3 部署指南。

Cisco Catalyst Wi-Fi 6E AP

Wi-Fi 6E 存取點

設定

本節示範的是基本 WLAN 設定。下文會說明如何設定每項 Wi-Fi 6E 元素，以及如何驗證設定和預期行為。

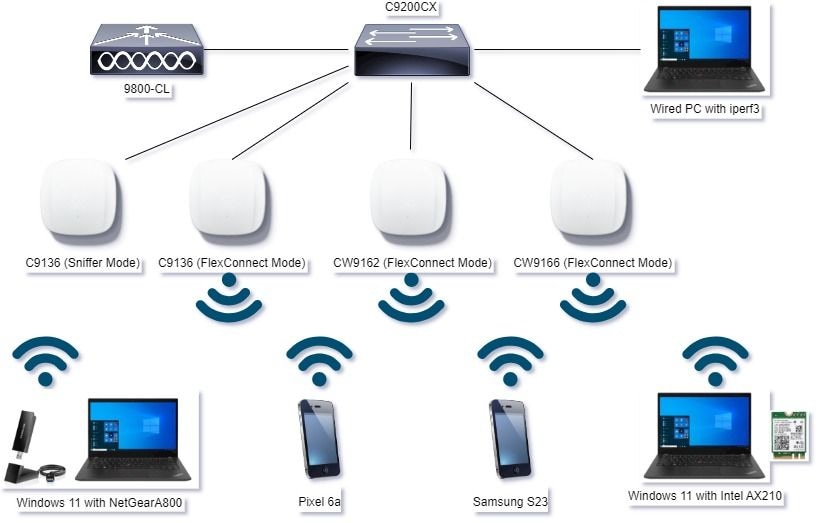

網路圖表

網路圖表

組態

本文中的初始 WLAN 基本安全設定為 WPA3+AES+SAE 搭配 H2E，如下所示：

請依照以下章節中的步驟操作，完成 WLAN 設定並推送至 AP：Cisco Catalyst 9800 系列無線控制器軟體設定指南 Cisco IOS® XE Cupertino 17.9.x 中的如何設定 WLAN。

WLAN 會對應到包含切換和身分驗證原則的本機切換原則設定檔，如下所示：

驗證

使用本節內容，確認您的組態是否正常運作。

根據適用情況，驗證區段會依用戶端類型區分新變更或新導入的功能及觀察結果。

每個功能都會有「設定」和「驗證」區段。

在這些測試和驗證中，處於監聽器模式的 AP 會執行無線擷取 (OTA)。

如需瞭解如何設定處於監聽器模式的 AP，請參閱以下文章：處於監聽器模式的 Catalyst 91xx AP。

信標變更

信標仍存在於 Wi-Fi 6E 上，且預設情況下每 100 毫秒會傳送一次，不過與 Wi-Fi 6 (2.4 GHz 或 5 GHz) 信標稍有不同。Wi-Fi 6 信標中包含 HT 和 VHT 資訊元素，但 Wi-Fi 6E 移除了這些元素，只包含 HE 資訊元素。

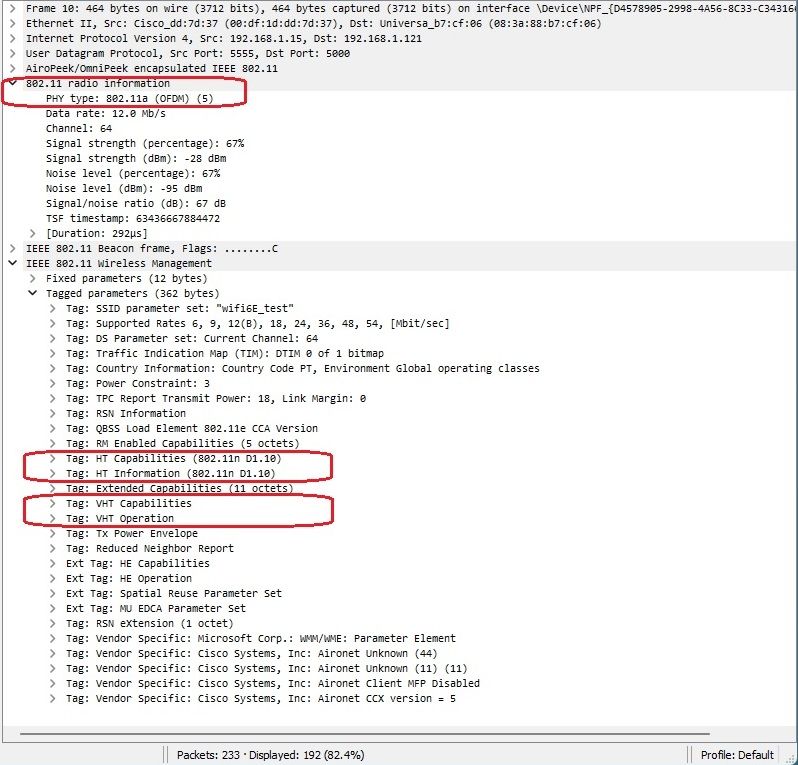

Wi-Fi 6 與 Wi-Fi 6E 信標訊框比較

驗證

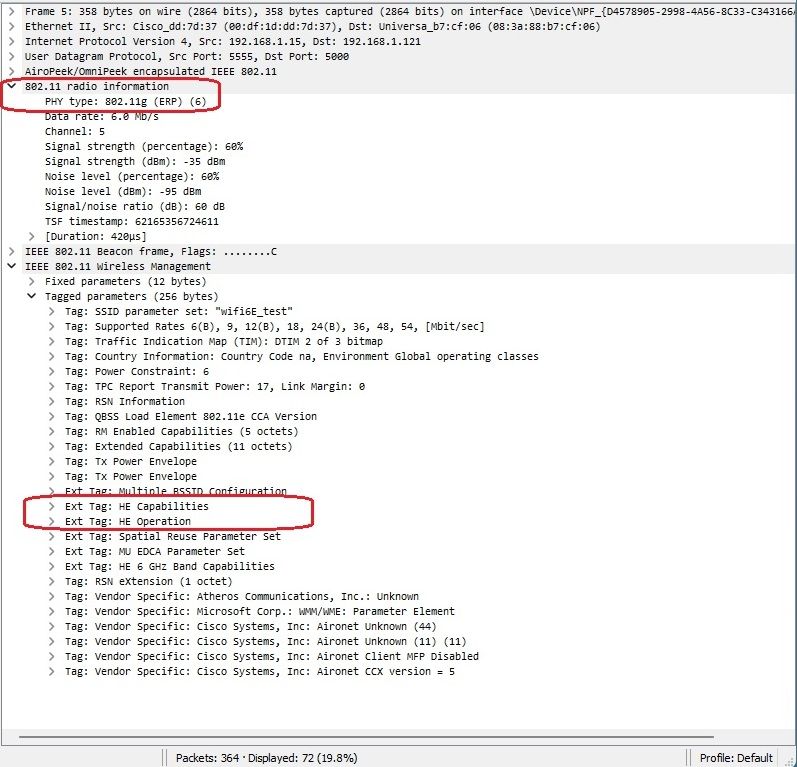

以下是 OTA 的實際內容：

附註：DS引數集是一個可選欄位，不能包含在信標幀中。

多重基本服務集識別碼 (BSSID)

多重 BSSID 是原本在 802.11v 中指定的功能，會在單一信標訊框中結合多筆 SSID 資訊，亦即並非為每個 SSID 使用一個信標，而是傳送包含多個 BSSID 的單一信標。

這是 Wi-Fi 6E 強制要求的做法，主要目標是節省無線傳輸時間。

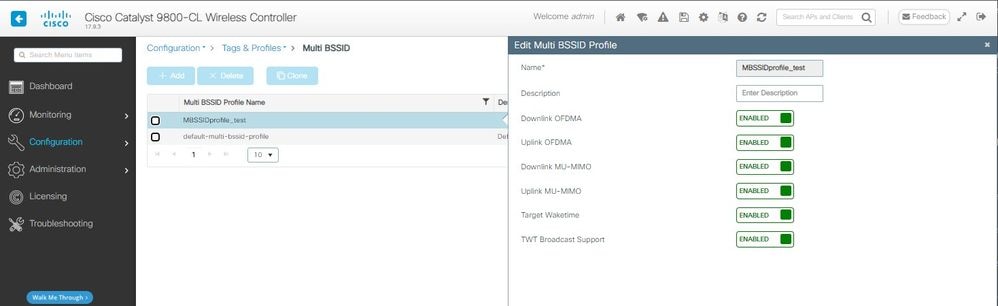

設定多重 BSSID 設定檔 (GUI)

步驟 1：依序選擇「設定」>「標籤和設定檔」>「多重 BSSID」。

步驟 2：按一下「新增」。「新增多重 BSSID 設定檔」頁面會隨即顯示。

步驟 3：輸入 BSSID 設定檔的名稱和描述。

步驟 4：啟用以下 802.11ax 參數：

• 下行鏈路 OFDMA
• 上行鏈路 OFDMA
• 下行鏈路 MU-MIMO
• 上行鏈路 MU-MIMO
• 目標喚醒時間
• TWT 廣播支援

步驟 5：按一下套用至裝置。

設定多重 BSSID 設定檔 (CLI)

Device# configure terminal
Device (config)# wireless profile multi-bssid multi-bssid-profile-name
Device (config-wireless-multi-bssid-profile)# dot11ax downlink-mumimo

在 RF 設定檔中設定多重 BSSID (GUI)

步驟 1：選擇「設定」>「標籤和設定檔」>「 RF/無線電」。

步驟 2：在 RF 索引標籤中，按一下新增。「新增 RF 設定檔」頁面會隨即顯示。

步驟 3：選擇 802.11ax 索引標籤。

步驟 4：在多重 BSSID 設定檔欄位中，從下拉式清單中選擇設定檔。

步驟 5：按一下套用至裝置。

在 RF 設定檔中設定多重 BSSID (CLI)

Device# configure terminal
Device(config)# ap dot11 6ghz rf-profile rf-profile-name
Device(config-rf-profile)# dot11ax multi-bssid-profile multi-bssid-profile-name

建立多個 SSID

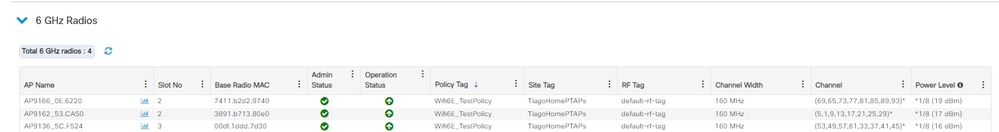

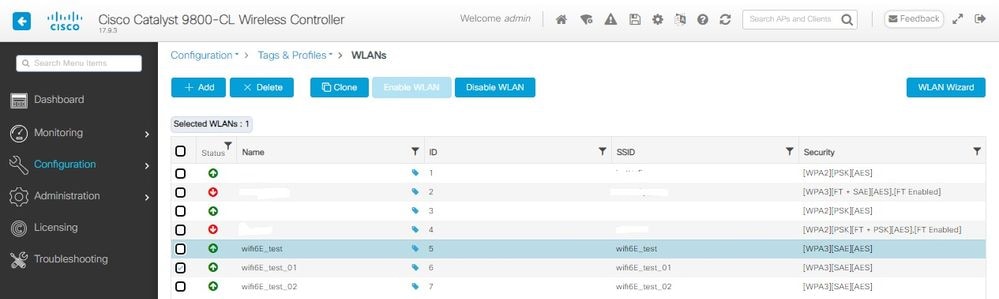

若要驗證 MBSSID 功能，您必須啟用多個 SSID 並推送至 AP。以下驗證作業使用了三個 SSID：

驗證

若要驗證設定是否已完成，請發出以下命令：

WLC9800#show ap rf-profile name default-rf-profile-6ghz detail | b 802.11ax
802.11ax
 OBSS PD : Disabled
 Non-SRG OBSS PD Maximum : -62 dBm
 SRG OBSS PD : Disabled
 SRG OBSS PD Minimum : -82 dBm
 SRG OBSS PD Maximum : -62 dBm
 Broadcast Probe Response : Disabled
 FILS Discovery : Disabled
 Multi-BSSID Profile Name : MBSSIDprofile_test
NDP mode : Auto
Guard Interval : 800ns
PSC Enforcement : Disabled

WLC9800#
WLC9800#show wireless profile multi-bssid detailed MBSSIDprofile_test

Multi bssid profile name : MBSSIDprofile_test
-------------------------------------------------
Description :
802.11ax parameters
OFDMA Downlink : Enabled
OFDMA Uplink : Enabled
MU-MIMO Downlink : Enabled
MU-MIMO Uplink : Enabled
Target Waketime : Enabled
TWT broadcast support : Enabled

WLC9800#

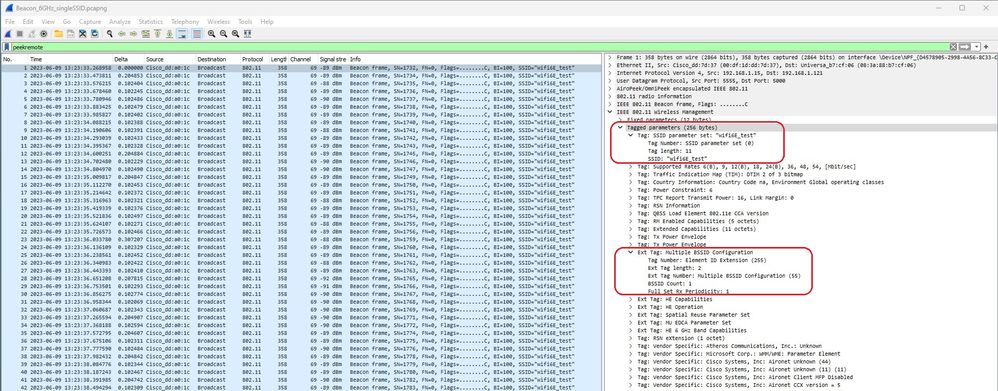

以下是使用單一 BSSID 時 OTA 擷取的實際內容：

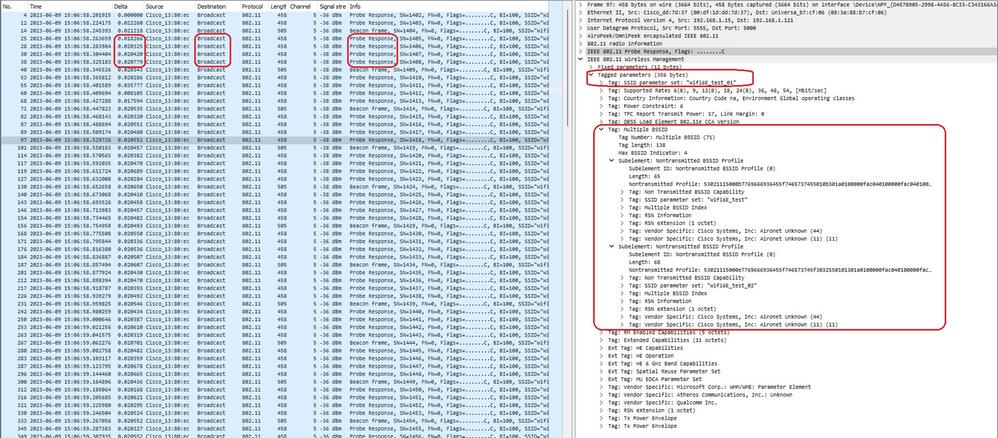

以下是使用多重 BSSID 時 OTA 擷取的實際內容：

無線用戶端的 AP 探索

探索是指用戶端裝置啟動或進入建築物時，裝置尋找可連線存取點的這個過程。

執行探索最簡單的方法，也是今日最多用戶端裝置採用的方法，就是透過傳輸一或多個探查請求來掃描頻道，然後接聽區域內存取點的回應、檢查探查回應是否有任何 SSID 符合用戶端的設定檔，接著進入下一個頻道。

這種方法有三個缺點：

• 耗費大量時間，當無線電離使用的頻道很遠時，可能會影響應用程式效能
• 透過無線方式使用大量探查請求和回應訊框，這會降低傳輸效率
• 影響用戶端電池壽命

每個非 DFS 頻道耗費的時間約 20 毫秒，DFS 頻道的耗時則長達 100 毫秒，這在 5 GHz 頻帶中儼然已是不能忽視的問題。  當我們意識到Wi-Fi 6E客戶端可能必須掃描該頻段內59個可能的20 MHz通道中的每一個通道以發現所有可用接入點時，這一點就更加重要了。

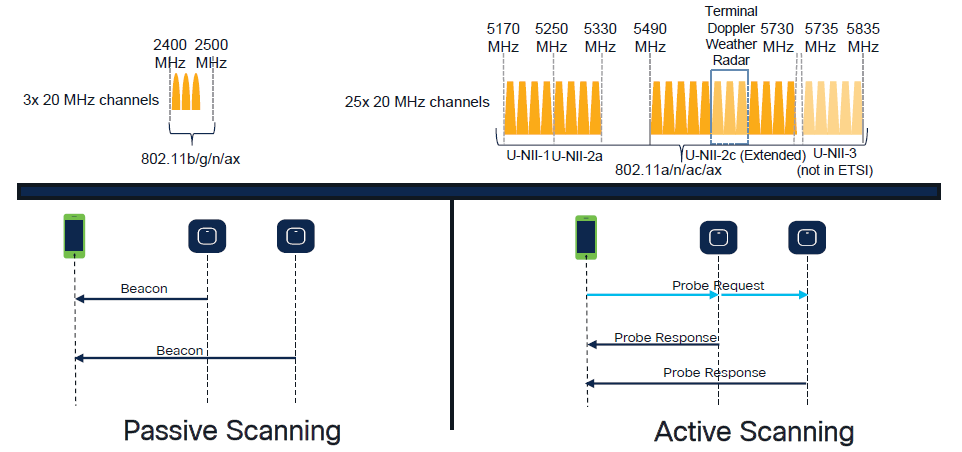

傳統方法（即被動掃描和主動掃描）在 6 GHz 上無法擴大執行。2.4 5 GHz 和 5 GHz 使用「全面搜查」(hunt-and-seek) 方法（被動掃描或主動掃描）為 AP 掃描 BSSID：

傳統做法中，無線裝置是透過交換特定資訊來與存取點通訊。用戶端裝置使用主動「全面搜查」做法來掃描附近的 AP。

這種主動掃描做法會沿著 2.4 GHz 和 5 GHz 頻譜傳送探查請求訊框。AP 會回應包含所有必要基本服務集 (BSS) 資訊的探查回應訊框，以建立網路連線。

這些資訊包含 SSID、BSSID、頻道頻寬及安全資訊。

現在已不必採取這種「全面搜查」網路連線做法，而且向多個頻道廣播探查請求的方式如今顯得效率低落，其實也不建議在 Wi-Fi 6E 的 6 GHz 頻帶上使用。

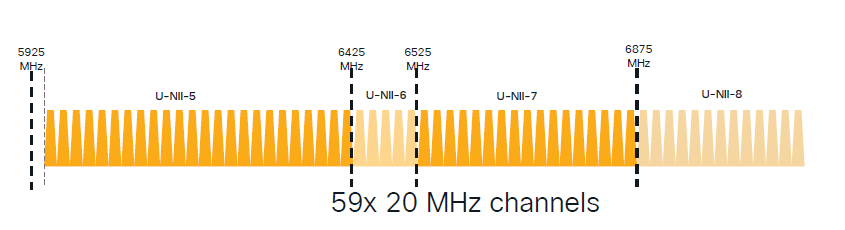

WiFi 用戶端只能在 20 MHz 頻道傳送探查請求，而 6 GHz 的上限為 59x20 MHz，換句話說，用戶端可能必須掃描全部 59 個頻道，最多需花 6 秒才能被動掃描完 59 個頻道：

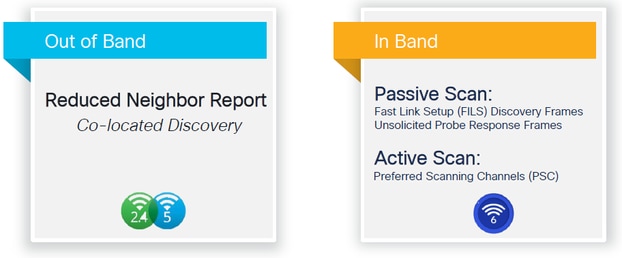

Wi-Fi 6E 有幾個新的 AP 探索機制：

在撰寫本文時，windows/intel和android客戶端測試了支援的FILS和廣播探測響應，但在蘋果和部分Android客戶端中並不相同，它們可能不支援FILS或廣播探測響應。
由於此問題，首選掃描通道(PSC)被認為更相關。然而，由於目前不同無線用戶端廠商可能不完全相容於 WiFi 6 掃描，因此只設定 6 GHz WLAN/SSID 並非理想做法。

附註：如果要確保瞭解每個客戶端支援的發現機制，您必須聯絡無線客戶端供應商支援。

根據無線用戶端廠商提供的支援，目前的理想做法是在啟用 2.4/5 Ghz 的情況下進行頻外探索，使用 Reduced Neighbor Reporting (RNR) 選項，藉由接聽來自 AP 的 2.4/5 Ghz 信標中所包含的 RNR 資訊元素，無線用戶端可探索該 AP 上的 6 GHz SSID。

WLC 和 AP 不太可能只提供 6 GHz WLAN，最常見的情況是同時廣播其他 WLAN。若將此情況列入考量，針對不支援頻內探索機制的用戶端裝置，建議使用傳統頻帶只在 WLAN 上透過 RNR 資訊元素通告 6 GHz 。

這麼做最終不會增加設定負擔，因為 Wi-Fi 6E 裝置本來就支援 RNR 功能，因此 Wi-Fi 6E 裝置可支援此做法。

頻外

帶外發現用於所有3個頻帶（2.4、5和6 GHz）上的交叉通訊。這種在802.11v中引入的方法稱為減少鄰居報告(RNR)。

基本上，支援 Wi-Fi 6E 的 AP 所傳送的探查回應訊框中，會包含有關其 6 GHz 無線電的 RNR 資訊（連同 2.4 GHz 或 5 GHz 頻帶的基本服務集 (BSS) 資訊）。

此 RNR 提供充分的資訊，可讓用戶端裝置在 6 GHz 和 2.4 GHz 或 5 GHz 網路之間漫遊。

摘要：用戶端只會透過傳統頻帶使用 RNR 來探索 6 GHz 的 WLAN，不會直接掃描 6 GHz。

如果擷取 2.4 GHz 或 5 GHz 的無線流量，會觀察到探查回應。

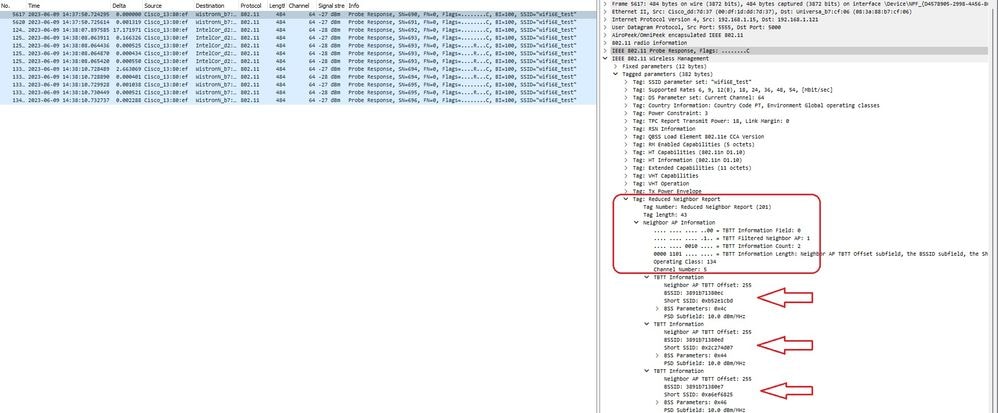

例如，對於2.4、5和6GHz上的SSID廣播，通道1(2.4GHz)上的探測響應OTA捕獲中預期會出現以下情況：

您可看到 RNR 回報 6 GHz 頻道 5 上的相同 SSID 和另外 2 個 BSSID。

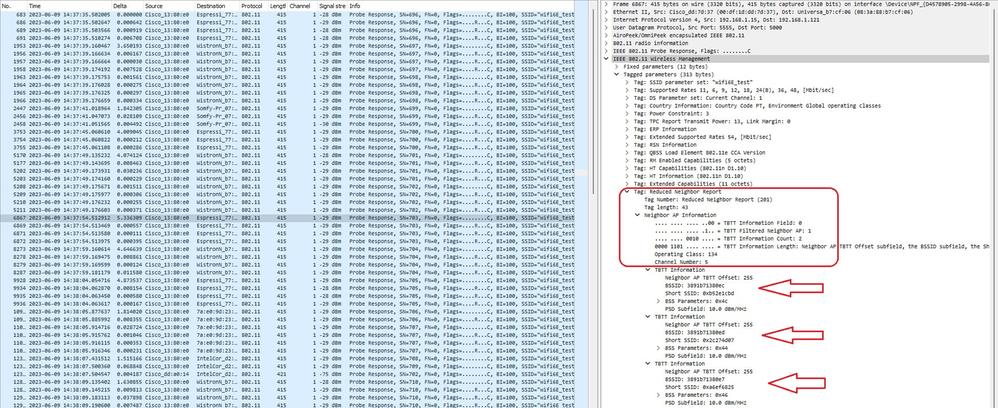

這是針對同一個 SSID，但探查回應位於 5 GHz：

頻內

帶內發現用於6 GHz裝置之間的通訊，有三種帶內發現方法：

• 快速初始連結設定 (FILS) 和未經請求的探查回應 (UPR) 訊框，這兩項屬於被動式頻內探索方法。它是FILS或UPR，而不是同時使用兩者。只有在 6 GHz 是唯一可運作的無線電頻帶時，才需要用到 6 GHz 探索訊框。
• 首選掃描通道(PSC)是一種主動的帶內發現方法。如果檢測到來自RNR，則掃描非PSC。

請記得這些是頻內探索方法，只適用於在 6 GHz 頻帶中連接無線網路的 Wi-Fi 6E 用戶端。

FILS

FILS 來自 IEEE 802.11ai 標準，作用為改善網路與 BSS 探索、身分驗證與關聯、DHCP 和 IP 位址設定。

FILS 使用「探索公告訊框」，本質上就是濃縮版信標訊框。在FILS幀中僅傳送關鍵資訊：短SSID、BSSID和通道，供AP決定要連線的AP。

如果已設定 FILS，6 GHz AP 大約每 20 毫秒會廣播一次公告探索訊框，這樣會縮短無線傳輸時間並減少探查請求額外負荷。

附註：只有在 6 GHz 是唯一可運作的無線電頻帶時，才需要用到 6 GHz 探索訊框。若有其他無線電頻帶 (2.4/5 GHz) 可運作，用戶端會從 RNR IE 偵測 6 GHz。

在 RF 設定檔中設定 FILS 探索訊框 (GUI)

步驟 1：選擇「設定」>「標籤和設定檔」>「 RF/無線電」。

步驟 2：在 RF 索引標籤中，按一下新增。「新增 RF 設定檔」頁面會隨即顯示。

步驟 3：選擇 802.11ax 索引標籤。

步驟 4：在 6 GHz 探索訊框區段中，按一下 FILS 探索選項。

附註：要在RF配置檔案中將發現幀設定為None時防止傳輸發現FILS幀，請確保通過切換到AP上的5-GHz或2.4-GHz頻段或選擇Broadcast Probe Response選項來禁用FILS發現幀。

步驟 5：按一下套用至裝置。

在 RF 設定檔中設定 FILS 探索訊框 (CLI)

Device# configure terminal
Device(config)# ap dot11 6ghz rf-profile rf-profile-name
Device(config-rf-profile)# dot11ax fils-discovery

驗證

若要驗證組態是否已設定完成，請發出 show 命令，如下所示：

WLC9800#show ap rf-profile name default-rf-profile-6ghz detail | b 802.11ax
802.11ax
 OBSS PD : Disabled
 Non-SRG OBSS PD Maximum : -62 dBm
 SRG OBSS PD : Disabled
 SRG OBSS PD Minimum : -82 dBm
 SRG OBSS PD Maximum : -62 dBm
 Broadcast Probe Response : Disabled
 FILS Discovery : Enabled
 Multi-BSSID Profile Name : MBSSIDprofile_test
NDP mode : Auto
Guard Interval : 800ns
PSC Enforcement : Disabled

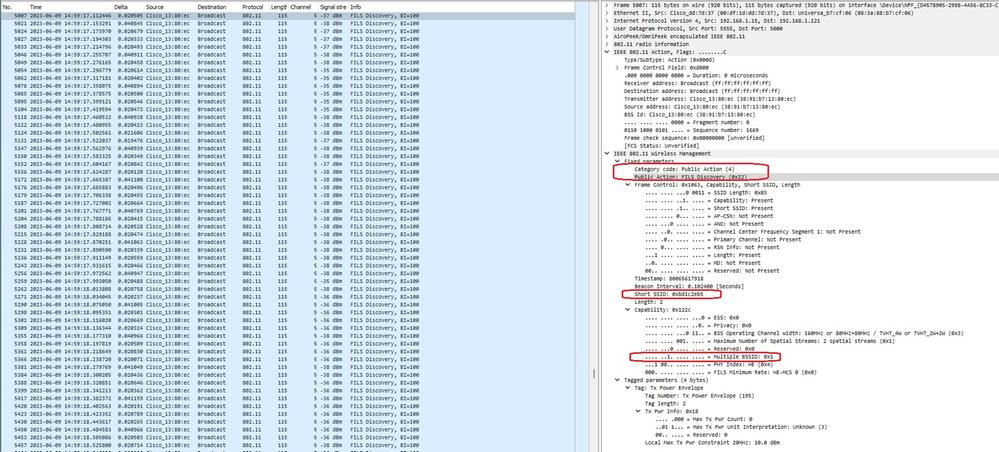

以下是擷取傳輸中無線流量時預期會看到的內容：

您可以發現訊框之間的差異大多約為 20 毫秒，不過有時會達到約 40 毫秒。查看訊框序列後得出結論，監聽器 AP 擷取 FILS 訊框時偶爾會遺漏。

UPR

未經請求的探查回應 (UPR) 訊框包含信標所含的所有資訊，也就是承載著多重 BSSID 和建立關聯所需的所有資訊。

若使用這種訊框，6 GHz AP 每 20 毫秒會廣播一次完整的探查回應訊框，這樣有助於避免發生探查風暴。

6 GHz 有幾項新的探查限制：

• 用戶端無法執行盲探查，也就是不允許使用包含萬用字元 SSID 和 BSSID 的廣播目的地位址，因為包含萬用字元 SSID 的探查請求和探查會導致探查風暴並影響效能。
• 用戶端至少須等待最短探查延遲間隔時間（約 20 毫秒）。
• 系統一律會廣播探查回應。

UPR 也稱為「廣播探查回應」，下一節將說明啟用方式。

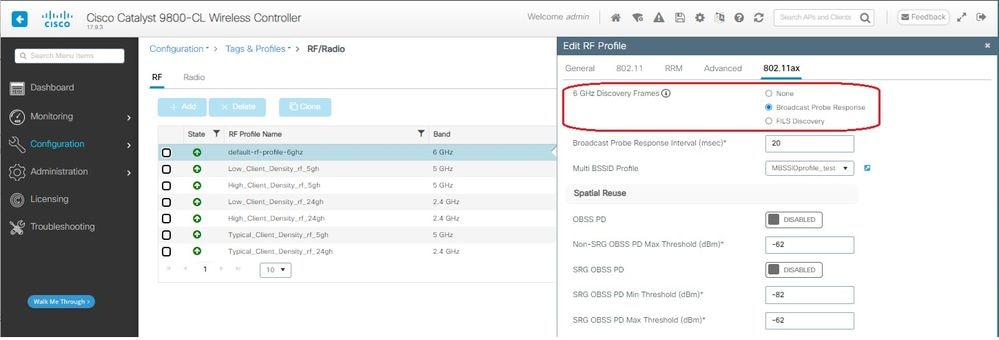

在 RF 設定檔中設定廣播探查回應 (GUI)

步驟 1：選擇「設定」>「標籤和設定檔」>「 RF/無線電」。

步驟 2：在 RF 索引標籤中，按一下新增。「新增 RF 設定檔」頁面會隨即顯示。

步驟 3：選擇 802.11ax 索引標籤。

步驟 4：在 6 GHz 探索訊框區段中，按一下廣播探查回應選項。

步驟 5：在廣播探查回應間隔欄位中，輸入廣播探查回應間隔時間（毫秒）。 值的範圍介於 5 到 25 毫秒。預設值為 20 毫秒。

步驟 6：按一下套用至裝置。

在 RF 設定檔中設定廣播探查回應 (CLI)

Device# configure terminal
Device(config)# ap dot11 6ghz rf-profile rf-profile-name
Device(config-rf-profile)# dot11ax bcast-probe-response
Device(config-rf-profile)# dot11ax bcast-probe-response time-interval 20

驗證

若要驗證組態是否已設定完成，請發出 show 命令，如下所示：

WLC9800#show ap rf-profile name default-rf-profile-6ghz detail | b 802.11ax
802.11ax
 OBSS PD : Disabled
 Non-SRG OBSS PD Maximum : -62 dBm
 SRG OBSS PD : Disabled
 SRG OBSS PD Minimum : -82 dBm
 SRG OBSS PD Maximum : -62 dBm
 Broadcast Probe Response : Enabled
 Broadcast Probe Response Interval : 20 msec
 FILS Discovery : Disabled
 Multi-BSSID Profile Name : MBSSIDprofile_test
NDP mode : Auto
Guard Interval : 800ns
PSC Enforcement : Disabled

使用 UPR（廣播探查回應）時，無線傳輸情況如下：

PSC

Wi-Fi 6E 的第三種探索方法為主動執行的首選頻道掃描 (PSC)。 實際上，這是唯一允許 Wi-Fi 6E 用戶端裝置傳送探查請求的方法。

針對 1200 MHz 頻譜和 59 個新的 20 MHz 頻道，若站台對每個頻道的駐留時間為 100 毫秒，需要將近 6 秒才能完成整個頻帶的被動掃描。

使用PSC時，客戶端裝置只能在每第四個20 MHz通道上傳送探測請求。PSC的間隔為80 MHz，因此客戶端只需要掃描15個通道，而不是59個。

6 GHz PSC 頻道完整清單為 5、21、37、53、69、85、101、117、133、149、165、181、197、213 和 229。

PSC 頻道

在 RF 設定檔中設定首選掃描頻道 (GUI)

步驟 1：選擇「設定」>「標籤和設定檔」>「 RF/無線電」。

步驟 2：在 RF 索引標籤中，按一下新增。「新增 RF 設定檔」頁面會隨即顯示。

步驟 3：選擇 RRM 索引標籤。

步驟 4：選擇 DCA 索引標籤。

步驟 5：在動態頻道指派區段中，於 DCA 頻道區段選取需要的頻道。

步驟 6：在強制執行 PSC 欄位中，按一下切換按鈕，為 DCA 啟用強制使用首選掃描頻道。

步驟 7：按一下套用至裝置。

在 RF 設定檔中設定首選掃描頻道 (CLI)

Device# configure terminal
Device(config)# ap dot11 6ghz rf-profile rf-profile-name
Device(config-rf-profile)# channel psc

驗證

若要驗證是否已設定完成，請發出以下命令：

WLC9800#show ap rf-profile name default-rf-profile-6ghz detail | b DCA
DCA Channel List : 1,5,9,13,17,21,25,29,33,37,41,45,49,53,57,61,65,69,73,77,81,85,89,93,97,101,105,109,113,117,121,125,129,133,137,141,145,149,153,157,161,165,169,173,177,181,185,189,193,197,201,205,209,213,217,221,225,229,233
Unused Channel List :
PSC Channel List : 5,21,37,53,69,85,101,117,133,149,165,181,197,213,229
DCA Bandwidth : best
DBS Min Channel Width : 20 MHz
DBS Max Channel Width : MAX ALLOWED
DCA Foreign AP Contribution : Enabled
[...]
PSC Enforcement : Enabled

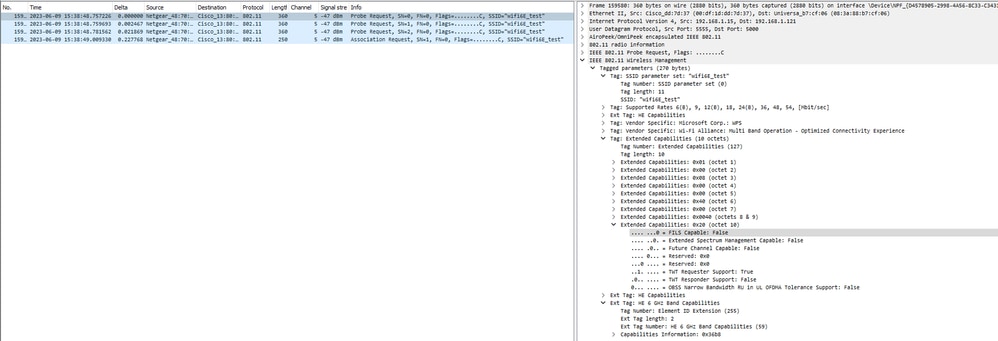

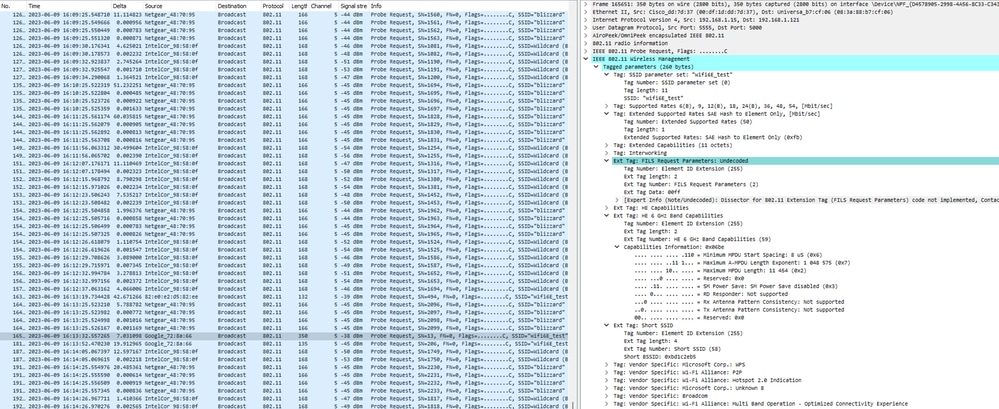

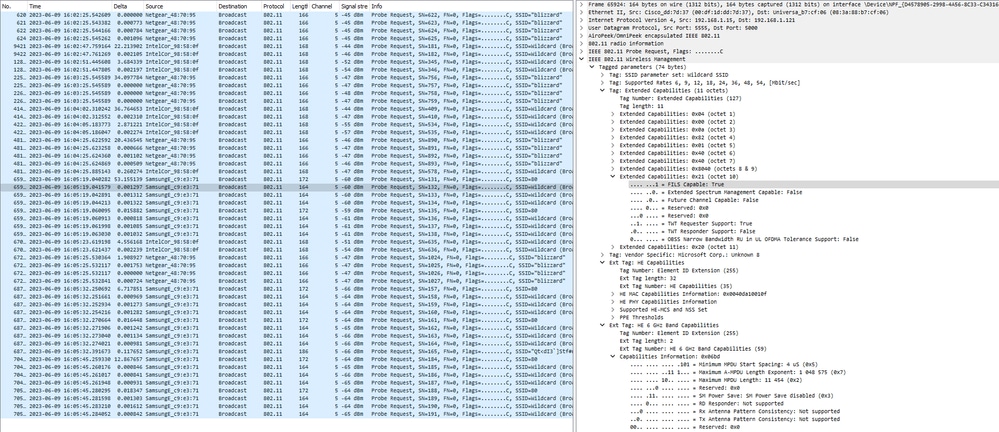

這裡可以看出 Wi-Fi 6E 用戶端只在 PSC 頻道 5 上傳送探查請求：

NetGear A8000

Pixel 6a

Samsung S23

Intel AX211

6-GHz 用戶端導向

相較於 2.4-GHz 和 5-GHz 頻帶，6-GHz 頻帶的頻道更多、頻寬更大，而且網路壅塞情形較少。

因此，支援 6-GHz 的無線用戶端可連線 6-GHz 無線電，以善用上述優點。

本主題詳細說明 AP 在支援 6-GHz 頻帶下的 6-GHz 用戶端導向功能。

控制器從 2.4-GHz 頻帶或 5-GHz 頻帶收到定期用戶端統計報告時，就會執行 6-GHz 用戶端導向。

用戶端導向設定需在 WLAN 下啟用，且設定只適用於支援 6-GHz 的用戶端。

如果報告中的用戶端支援 6-GHz，就會觸發用戶端導向，將用戶端導向 6-GHz 頻帶。

有關雙頻Wi-Fi接入點的帶控的詳細資訊，請參閱Qualcomm Research Band-Steering for Dual-Band Wi-Fi Access Points文檔。

導向機制

若要開始將用戶端導向，AP 首先須與特定頻帶上的用戶端解除關聯，然後阻止該用戶端與該頻帶建立關聯一段時間。

解除關聯後，用戶端會先短暫嘗試與上一個關聯的相同 SSID 和頻帶上的 AP 建立關聯，然後才掃描其他 AP 或頻帶選項。

大部分 Wi-Fi 用戶端會傳送探查請求並從探查回應預估下行鏈路訊號強度，藉此同時掃描兩個頻段，而探查回應也會指出 AP 是否已準備好重新建立關聯。

由於這種掃描和重新關聯的行為完全取決於用戶端實作，因此每個用戶端的導向速度都不一樣。

部分用戶端可能不會導向，而是持續嘗試重新與原（已封鎖）頻帶建立關聯，或直接選擇與 Wi-Fi 完全解除關聯，只有在需傳送封包時嘗試重新關聯。

導向注意事項

請特別留意 AP 的情況，防止可能不會導向的用戶端在 AP 遭到封鎖，若發生此情形，可能需要使用者介入，才能恢復 Wi-Fi 連線。

最簡單的使用者介入操作是開啟/關閉 Wi-Fi。顯然這種使用者介入方式並不理想，因此設計偏向保守。

如果用戶端無法導向或嘗試導向失敗，AP 會讓用戶端重新建立與原頻帶的關聯，避免用戶端遭 AP 長時間封鎖的風險。

由於用戶端只會在閒置時導向，因此不會中斷使用者流量。

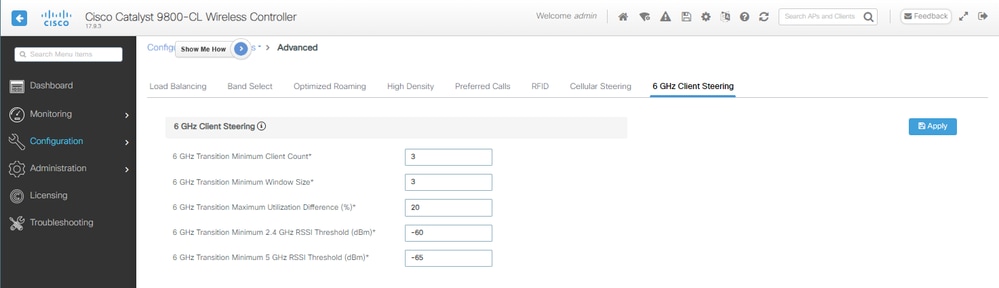

在全域設定模式 (GUI) 下設定 6-GHz 用戶端導向

步驟 1：選擇「設定」>「無線」>「進階」。
步驟 2：按一下 6 GHz 用戶端導向索引標籤。用戶端導向需針對每個 WLAN 分別設定。
步驟 3：在 6 GHz 轉換用戶端數下限欄位中輸入值，以設定用戶端導向所需的最少用戶端數量。預設值為三個用戶端。值的範圍介於 0 到 200 個用戶端。

步驟 4：在 6 GHz 轉換視窗大小下限欄位中輸入值，以設定用戶端導向所需的最小視窗大小。預設值為三個用戶端。值的範圍介於 0 到 200 個用戶端。
步驟 5：在 6 GHz 轉換使用率差異上限欄位中輸入值，以設定用戶端導向所需的轉換使用率差異上限。值的範圍介於 0% 到 100%。預設值為 20。
步驟 6：在 6 GHz 轉換 2.4 GHz RSSI 臨界值下限欄位中輸入值，以設定用戶端導向的最小 2.4-GHz RSSI 臨界值。
步驟 7：在 6 GHz 轉換 5 GHz RSSI 臨界值下限欄位中輸入值，以設定用戶端導向的最小 5-GHz RSSI 臨界值。
步驟 8：按一下套用。

在全域設定模式下設定 6-GHz 用戶端導向 (CLI)

Device# configure terminal
Device(config)# client-steering client-count 3
Device(config)# client-steering window-size 5
Device(config)# wireless client client-steering util-threshold 25
Device(config)# wireless client client-steering min-rssi-24ghz -70
Device(config)# wireless client client-steering min-rssi-5ghz -75

在 WLAN 上設定 6-GHz 用戶端導向 (GUI)

步驟 1：選擇「設定」>「標籤和設定檔」>「WLAN」。
步驟 2：按一下「新增」。「新增 WLAN」頁面會隨即顯示。
步驟 3：按一下進階索引標籤。
步驟 4：勾選 6 GHz 用戶端導向核取方塊，在 WLAN 上啟用用戶端導向。
步驟 5：按一下套用至裝置。

在 WLAN 上設定 6-GHz 用戶端導向 (CLI)

Device# configure terminal
Device(config)# wlan wlan-name id ssid-name
Device(config-wlan)# client-steering

驗證

若要驗證是否已設定完成，請發出以下命令：

WLC9800#show wireless client steering
Client Steering Configuration Information
  Macro to micro transition threshold : -55 dBm
  Micro to Macro transition threshold : -65 dBm
  Micro-Macro transition minimum client count : 3
  Micro-Macro transition client balancing window : 3
  Probe suppression mode : Disabled
  Probe suppression transition aggressiveness : 3
  Probe suppression hysteresis : -6 dB
  6Ghz transition minimum client count : 3
  6Ghz transition minimum window size : 3
  6Ghz transition maximum channel util difference : 20%
  6Ghz transition minimum 2.4Ghz RSSI threshold : -60 dBm
  6Ghz transition minimum 5Ghz RSSI threshold : -65 dBm

WLAN Configuration Information

WLAN Profile Name     11k Neighbor Report    11v BSS Transition
-----------------------------------------------------------------------------------------
5    wifi6E_test      Enabled                Enabled
6    wifi6E_test_01   Enabled                Enabled
7    wifi6E_test_02   Enabled                Enabled

WLC9800#show wlan id 5 | i Client Steering
6Ghz Client Steering : Enabled

用戶端連線

本節說明每個用戶端連線 WLAN 的 OTA 程序。

實驗室具備以下條件：

• 用戶端和 AP 直線距離約 1 公尺，中間無障礙物。
• 所有 AP 都是以頻寬 160MHz 和功率位準 1 的 WLAN 廣播。
• 用戶端裝置在與 iPerf 伺服器相同的 VLAN 上開啟。
• 所有 AP 都透過 1 Gbps 鏈結連線。

透過 AP 9166 測試

NetGear A8000

WLC 用戶端詳細資訊：

#show wireless client mac-address 9418.6548.7095 detail

Client MAC Address : 9418.6548.7095
[...]
Client IPv4 Address : 192.168.1.163
[...]
AP MAC Address : 7411.b2d2.9740
AP Name: AP9166_0E.6220
AP slot : 2
Client State : Associated
Policy Profile : Policy4TiagoHome
Flex Profile : TiagoHomeFlexProfile
Wireless LAN Id: 5
WLAN Profile Name: wifi6E_test
Wireless LAN Network Name (SSID): wifi6E_test
BSSID : 7411.b2d2.9747
Connected For : 1207 seconds
Protocol : 802.11ax - 6 GHz
Channel : 69
[...]
Current Rate : m11 ss2
Supported Rates : 54.0
[...]
Policy Type : WPA3
Encryption Cipher : CCMP (AES)
Authentication Key Management : SAE
AAA override passphrase : No
SAE PWE Method : Hash to Element(H2E)
[...]
Protected Management Frame - 802.11w : Yes
EAP Type : Not Applicable
[...]
[...]
FlexConnect Data Switching : Local
FlexConnect Dhcp Status : Local
FlexConnect Authentication : Local
Client Statistics:
Number of Bytes Received from Client : 1026751751
Number of Bytes Sent to Client : 106125429
Number of Packets Received from Client : 793074
Number of Packets Sent to Client : 184944
Number of Policy Errors : 0
Radio Signal Strength Indicator : -44 dBm
Signal to Noise Ratio : 49 dB
[...]
Device Classification Information:
Device Type : Microsoft-Workstation
Device Name : CSCO-W-xxxxxxx
Protocol Map : 0x000029 (OUI, DHCP, HTTP)
Device OS : Windows NT 10.0; Win64; x64

Pixel 6a

WLC 用戶端詳細資訊：

#show wireless client mac-address 2495.2f72.8a66 detail

Client MAC Address : 2495.2f72.8a66
[...]
Client IPv4 Address : 192.168.1.162
[...]
AP MAC Address : 7411.b2d2.9740
AP Name: AP9166_0E.6220
AP slot : 2
Client State : Associated
Policy Profile : Policy4TiagoHome
Flex Profile : TiagoHomeFlexProfile
Wireless LAN Id: 5
WLAN Profile Name: wifi6E_test
Wireless LAN Network Name (SSID): wifi6E_test
BSSID : 7411.b2d2.9747
Connected For : 329 seconds
Protocol : 802.11ax - 6 GHz
Channel : 69
Client IIF-ID : 0xa000000a
Association Id : 33
Authentication Algorithm : Open System
[...]
Current Rate : 6.0
Supported Rates : 61.0
[...]
Policy Type : WPA3
Encryption Cipher : CCMP (AES)
Authentication Key Management : SAE
AAA override passphrase : No
SAE PWE Method : Hash to Element(H2E)
[...]
Protected Management Frame - 802.11w : Yes
EAP Type : Not Applicable
[...]
Session Manager:
Point of Attachment : capwap_90000025
IIF ID : 0x90000025
Authorized : TRUE
Session timeout : 86400
Common Session ID: 000000000000171BC51FF477
Acct Session ID : 0x00000000
Auth Method Status List
Method : SAE
Local Policies:
Service Template : wlan_svc_Policy4TiagoHome (priority 254)
VLAN : default
Absolute-Timer : 86400
Server Policies:
Resultant Policies:
VLAN Name : default
VLAN : 1
Absolute-Timer : 86400
[...]
FlexConnect Data Switching : Local
FlexConnect Dhcp Status : Local
FlexConnect Authentication : Local
Client Statistics:
Number of Bytes Received from Client : 603220312
Number of Bytes Sent to Client : 72111916
Number of Packets Received from Client : 461422
Number of Packets Sent to Client : 107888
Number of Policy Errors : 0
Radio Signal Strength Indicator : -45 dBm
Signal to Noise Ratio : 48 dB
[...]
Device Classification Information:
Device Type : Android-Google-Pixel
Device Name : Pixel-6a
Protocol Map : 0x000029 (OUI, DHCP, HTTP)
Device OS : X11; Linux x86_64

Samsung S23

WLC 用戶端詳細資訊：

#show wireless client mac-address 0429.2ec9.e371 detail

Client MAC Address : 0429.2ec9.e371
[...]
Client IPv4 Address : 192.168.1.160
[...]
AP MAC Address : 7411.b2d2.9740
AP Name: AP9166_0E.6220
AP slot : 2
Client State : Associated
Policy Profile : Policy4TiagoHome
Flex Profile : TiagoHomeFlexProfile
Wireless LAN Id: 5
WLAN Profile Name: wifi6E_test
Wireless LAN Network Name (SSID): wifi6E_test
BSSID : 7411.b2d2.9747
Connected For : 117 seconds
Protocol : 802.11ax - 6 GHz
Channel : 69
Client IIF-ID : 0xa0000002
Association Id : 33
Authentication Algorithm : Open System
[...]
Current Rate : 6.0
Supported Rates : 54.0
[...]
Policy Type : WPA3
Encryption Cipher : CCMP (AES)
Authentication Key Management : SAE
AAA override passphrase : No
SAE PWE Method : Hash to Element(H2E)
[...]
Protected Management Frame - 802.11w : Yes
EAP Type : Not Applicable
[...]
Session Manager:
Point of Attachment : capwap_90000025
IIF ID : 0x90000025
Authorized : TRUE
Session timeout : 86400
Common Session ID: 0000000000001713C518E305
Acct Session ID : 0x00000000
Auth Method Status List
Method : SAE
Local Policies:
Service Template : wlan_svc_Policy4TiagoHome (priority 254)
VLAN : default
Absolute-Timer : 86400
Server Policies:
Resultant Policies:
VLAN Name : default
VLAN : 1
Absolute-Timer : 86400
[...]
FlexConnect Data Switching : Local
FlexConnect Dhcp Status : Local
FlexConnect Authentication : Local
Client Statistics:
Number of Bytes Received from Client : 550161686
Number of Bytes Sent to Client : 5751483
Number of Packets Received from Client : 417388
Number of Packets Sent to Client : 63427
Number of Policy Errors : 0
Radio Signal Strength Indicator : -52 dBm
Signal to Noise Ratio : 41 dB
[...]
Device Classification Information:
Device Type : Android-Device
Device Name : Galaxy-S23
Protocol Map : 0x000029 (OUI, DHCP, HTTP)

Intel AX211

WLC 用戶端詳細資訊：

#show wireless client mac-address 286b.3598.580f detail

Client MAC Address : 286b.3598.580f
[...]
Client IPv4 Address : 192.168.1.159
[...]
AP MAC Address : 7411.b2d2.9740
AP Name: AP9166_0E.6220
AP slot : 2
Client State : Associated
Policy Profile : Policy4TiagoHome
Flex Profile : TiagoHomeFlexProfile
Wireless LAN Id: 5
WLAN Profile Name: wifi6E_test
Wireless LAN Network Name (SSID): wifi6E_test
BSSID : 7411.b2d2.9747
Connected For : 145 seconds
Protocol : 802.11ax - 6 GHz
Channel : 69
Client IIF-ID : 0xa0000001
Association Id : 35
Authentication Algorithm : Open System
[...]
Current Rate : 6.0
Supported Rates : 54.0
AAA QoS Rate Limit Parameters:
QoS Average Data Rate Upstream : (kbps)
QoS Realtime Average Data Rate Upstream : (kbps)
QoS Burst Data Rate Upstream : (kbps)
QoS Realtime Burst Data Rate Upstream : (kbps)
QoS Average Data Rate Downstream : (kbps)
QoS Realtime Average Data Rate Downstream : (kbps)
QoS Burst Data Rate Downstream : (kbps)
QoS Realtime Burst Data Rate Downstream : (kbps)
[...]
Policy Type : WPA3
Encryption Cipher : CCMP (AES)
Authentication Key Management : SAE
AAA override passphrase : No
SAE PWE Method : Hash to Element(H2E)
[...]
Protected Management Frame - 802.11w : Yes
[...]
Session Manager:
Point of Attachment : capwap_90000025
IIF ID : 0x90000025
Authorized : TRUE
Session timeout : 86400
Common Session ID: 000000000000171CC520478F
Acct Session ID : 0x00000000
Auth Method Status List
Method : SAE
Local Policies:
Service Template : wlan_svc_Policy4TiagoHome (priority 254)
VLAN : default
Absolute-Timer : 86400
Server Policies:
Resultant Policies:
VLAN Name : default
VLAN : 1
Absolute-Timer : 86400
[...]
FlexConnect Data Switching : Local
FlexConnect Dhcp Status : Local
FlexConnect Authentication : Local
Client Statistics:
Number of Bytes Received from Client : 335019921
Number of Bytes Sent to Client : 3315418
Number of Packets Received from Client : 250583
Number of Packets Sent to Client : 38960
Number of Policy Errors : 0
Radio Signal Strength Indicator : -54 dBm
Signal to Noise Ratio : 39 dB
[...]
Device Classification Information:
Device Type : LENOVO 21CCS43W0T
Device Name : CSCO-W-xxxxxxxx
Protocol Map : 0x000429 (OUI, DOT11, DHCP, HTTP)
Device OS : Windows 10

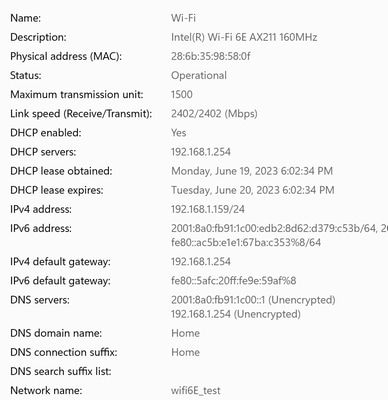

以下可查看每個用戶端提供的網路詳細資訊：

NetGearA8000	Pixel 6a	Samsung S23	Intel AX211
NetGearA8000 用戶端詳細資訊	Pixel6a 用戶端詳細資訊	S23 用戶端詳細資訊	AX211 用戶端詳細資訊

疑難排解

本文的疑難排解章節目的在於提供 WLAN 廣播問題疑難排解的一般指引，而非針對採用本文所述頻帶作業時可能發生的用戶端問題。

客戶端故障排除在很大程度上取決於客戶端作業系統。Windows允許掃描網路並確定筆記型電腦是否檢測到6GHz BSSID。有關共置AP的一節向您展示了通過RNR報告從相同AP獲取的其他哪些BSSID。

C:\Windows\System32>netsh wlan show networks mode=Bssid

Interface name : A8000_NETGEAR
There are 4 networks currently visible.
(...)

SSID 3 : Darchis6
    Network type            : Infrastructure
    Authentication          : WPA3-Personal
    Encryption              : CCMP
    BSSID 1                 : 10:a8:29:30:0d:07
         Signal             : 6%
         Radio type         : 802.11ax
         Band               : 6 GHz
         Channel            : 69
         Hash-to-Element:   : Supported
         Bss Load:
             Connected Stations:         0
             Channel Utilization:        2 (0 %)
             Medium Available Capacity:  23437 (749984 us/s)
         Colocated APs:     : 3
            BSSID: 10:a8:29:30:0d:01,  Band: 2.4 GHz,  Channel: 1
            BSSID: 10:a8:29:30:0d:0f,  Band: 5 GHz  ,  Channel: 36
            BSSID: 10:a8:29:30:0d:0e,  Band: 5 GHz  ,  Channel: 36
         Basic rates (Mbps) : 6 12 24
         Other rates (Mbps) : 9 18 36 48 54
    BSSID 2                 : 10:a8:29:30:0d:0f
         Signal             : 57%
         Radio type         : 802.11ax
         Band               : 5 GHz
         Channel            : 36
         Hash-to-Element:   : Supported
         Bss Load:
             Connected Stations:         0
             Channel Utilization:        9 (3 %)
             Medium Available Capacity:  23437 (749984 us/s)
         Colocated APs:     : 1
            BSSID: 10:a8:29:30:0d:07,  Band: 6 GHz  ,  Channel: 69
         Basic rates (Mbps) : 6 12 24
         Other rates (Mbps) : 9 18 36 48 54
    BSSID 3                 : 18:f9:35:4d:9d:67
         Signal             : 79%
         Radio type         : 802.11ax
         Band               : 6 GHz
         Channel            : 37
         Hash-to-Element:   : Supported
         Bss Load:
             Connected Stations:         0
             Channel Utilization:        2 (0 %)
             Medium Available Capacity:  23437 (749984 us/s)
         Colocated APs:     : 3
            BSSID: 18:f9:35:4d:9d:6f,  Band: 5 GHz  ,  Channel: 52
            BSSID: 18:f9:35:4d:9d:6e,  Band: 5 GHz  ,  Channel: 52
            BSSID: 18:f9:35:4d:9d:61,  Band: 2.4 GHz,  Channel: 11
         Basic rates (Mbps) : 6 12 24
         Other rates (Mbps) : 9 18 36 48 54

附註：使用指令之前，請先參閱有關Debug指令的重要資debug訊。

若要疑難排解用戶端連線問題，建議參考以下文件：

Catalyst 9800 用戶端連線問題流程疑難排解。

瞭解 Catalyst 9800 無線 LAN 控制器的無線偵錯和記錄收集作業。

若要疑難排解 AP 問題，建議參考以下文件：

疑難排解 COS AP

如需瞭解輸送量計算和驗證方式，請參閱以下指南：

802.11ac 無線輸送量測試和驗證指南。

雖然此指南是在 11ac 推出時製作而成，但同樣的計算方式也適用於 11ax。

相關資訊

什麼是 Wi-Fi 6E？

什麼是 Wi-Fi 6 與 Wi-Fi 6E？

Wi-Fi 6E 概覽

Wi-Fi 6E:Wi-Fi白皮書的下一個重要章節

Cisco Live - 使用 Catalyst Wi-Fi 6E 存取點架構新世代無線網路

啟用 Wi-Fi 6 GHz 頻帶 (Wi-Fi 6E) 的國家與地區

Cisco Catalyst 9800 系列無線控制器軟體設定指南 17.9.x

WPA3 部署指南
