簡介
本檔案介紹如何在FDM管理的FTD上設定靜態路由型站對站VPN通道。
必要條件
需求
思科建議您瞭解以下主題:
- 對VPN隧道工作方式有基礎認識。
- 預先瞭解通過Firepower裝置管理器(FDM)的導航。
採用元件
本檔案中的資訊是根據以下軟體版本:
- 由Firepower裝置管理器(FDM)管理的Cisco Firepower威脅防禦(FTD)版本7.0。
本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除(預設)的組態來啟動。如果您的網路運作中,請確保您瞭解任何指令可能造成的影響。
背景資訊
基於路由的VPN允許確定要加密或通過VPN隧道傳送的相關流量,並且使用流量路由而不是策略/訪問清單(如基於策略或基於加密對映的VPN中所示)。加密域設定為允許任何進入IPsec隧道的流量。IPsec本地和遠端流量選擇器設定為0.0.0.0/0.0.0.0。這意味著路由到IPsec隧道的所有流量都會被加密,無論源/目標子網如何。
本檔案將重點介紹靜態虛擬通道介面(SVTI)組態。
附註:不需要其他許可,可以在許可模式和評估模式下配置基於路由的VPN。如果沒有加密合規(已啟用匯出控制功能),只有DES可用作加密演算法。
FDM的配置步驟

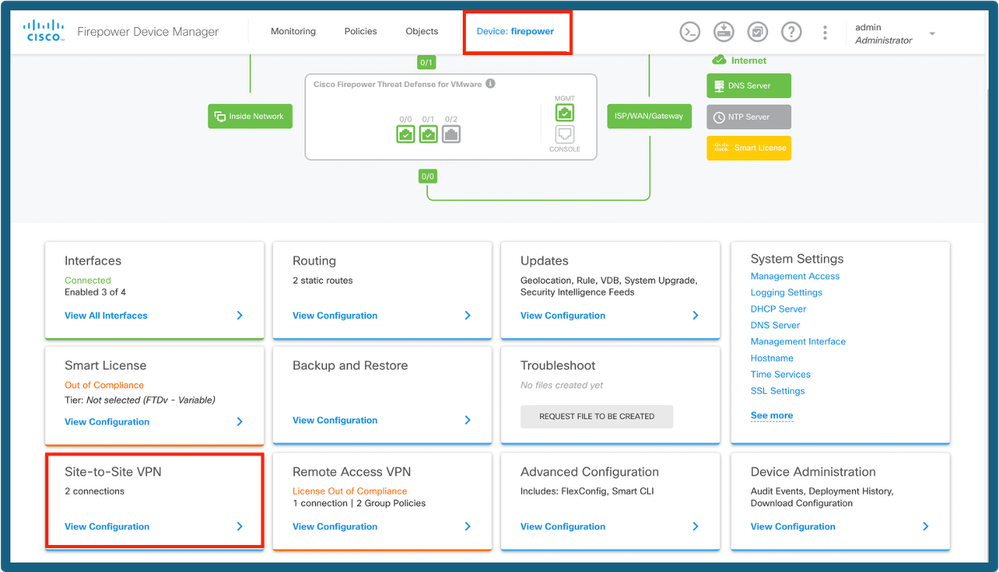

步驟1。導覽至Device > Site To Site。
FDM儀表板

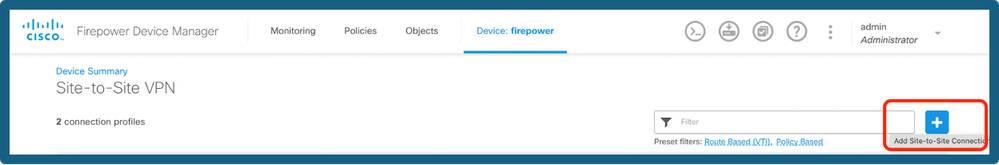

步驟2.按一下+圖示將新站點新增到站點連線。
新增S2S連線

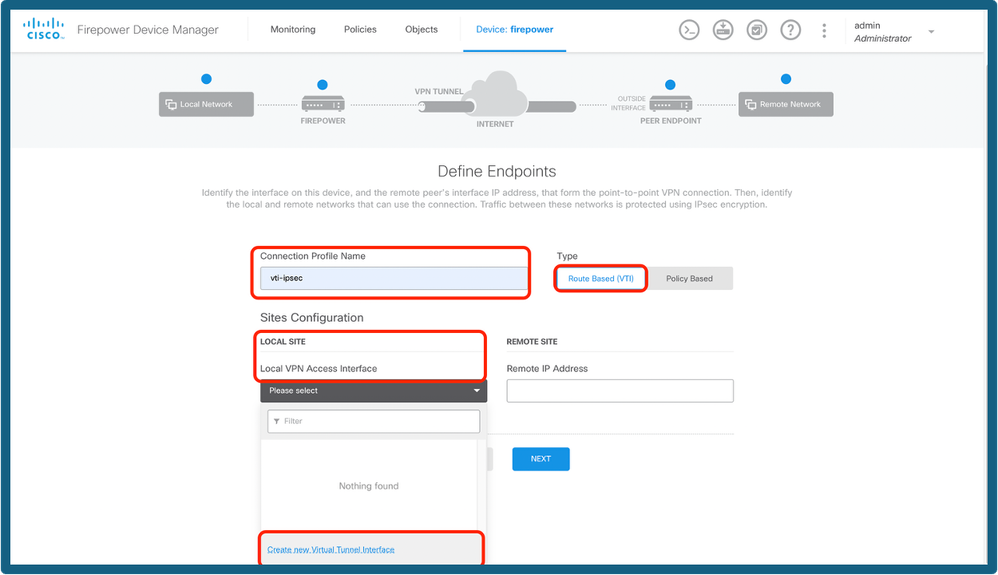

步驟3.提供拓撲名稱並選擇VPN的型別作為基於路由(VTI)。
按一下Local VPN Access Interface,然後按一下Create new Virtual Tunnel Interface或從現有清單中選擇一個。
新增隧道介面

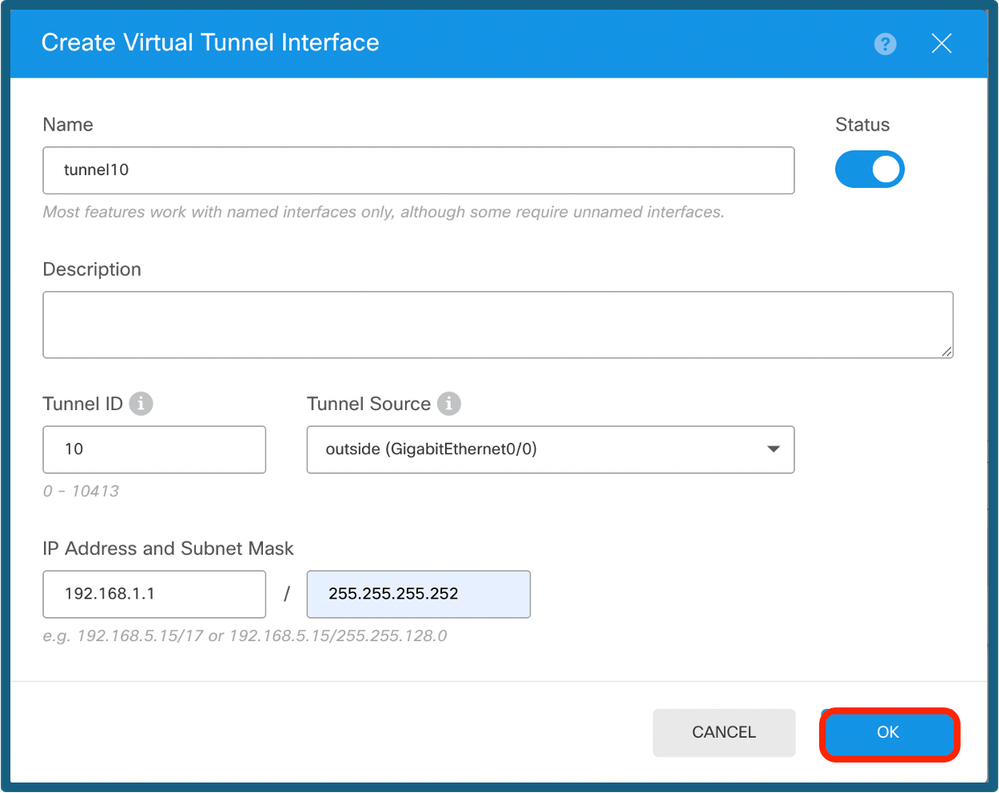

步驟4.定義新虛擬通道介面的引數。按一下「OK」(確定)。
VTI配置

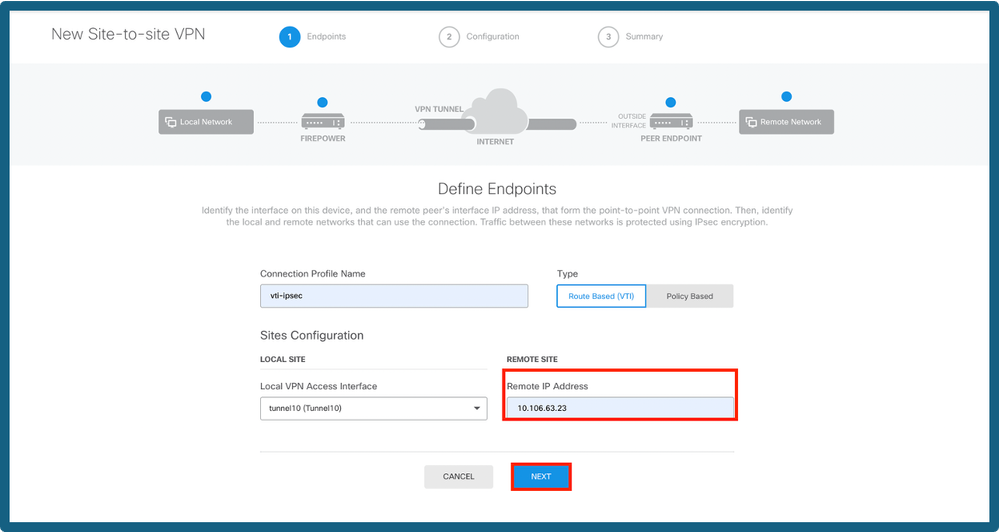

步驟5.選擇新建立的VTI或虛擬通道介面下存在的VTI。提供遠端IP地址。
新增對等IP

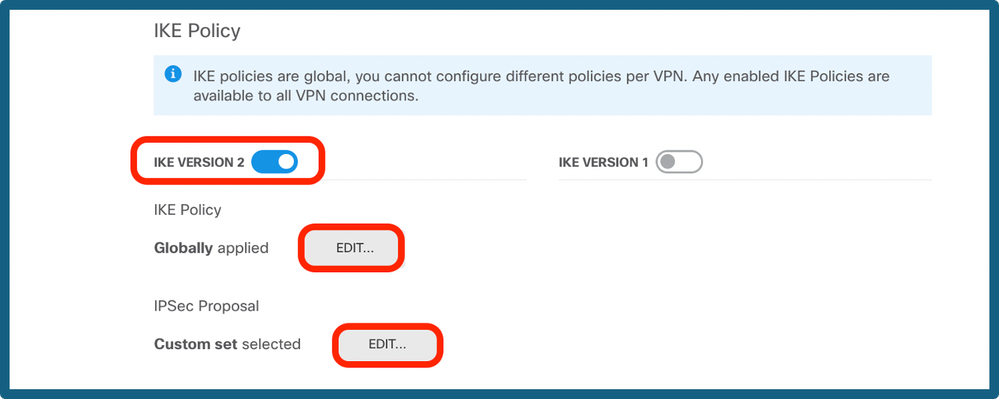

步驟6.選擇IKE版本,然後選擇Edit按鈕以設定IKE和IPsec引數,如下圖所示。
配置IKE版本

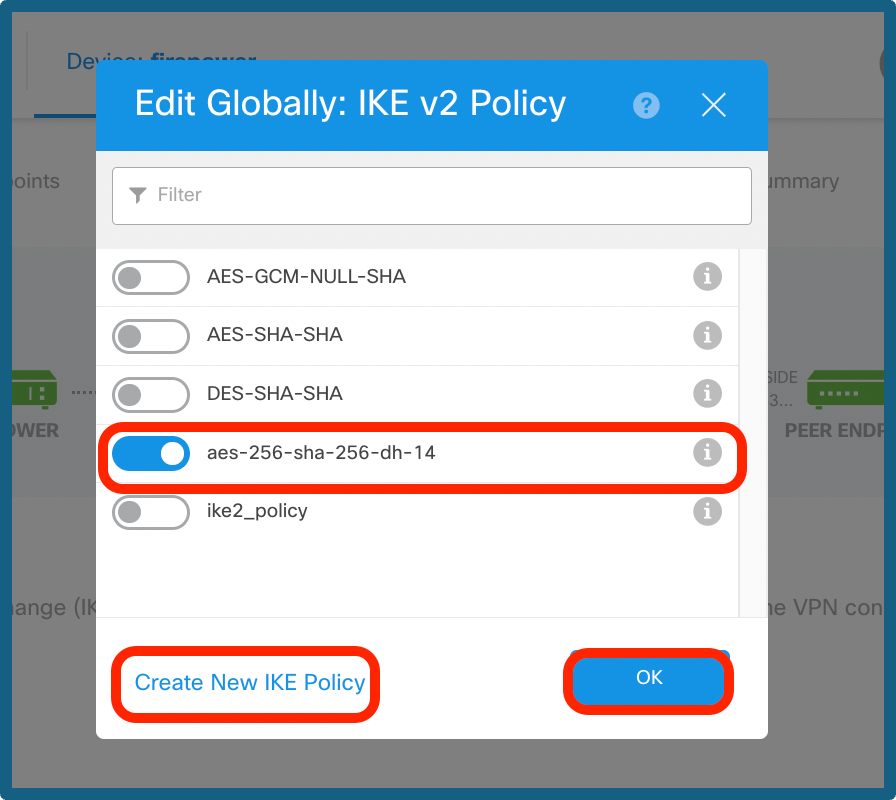

步驟7a.選擇IKE Policy按鈕(如圖所示),然後按一下ok按鈕或Create New IKE Policy(如果要建立新策略)。
選擇IKE策略
IKE策略的配置

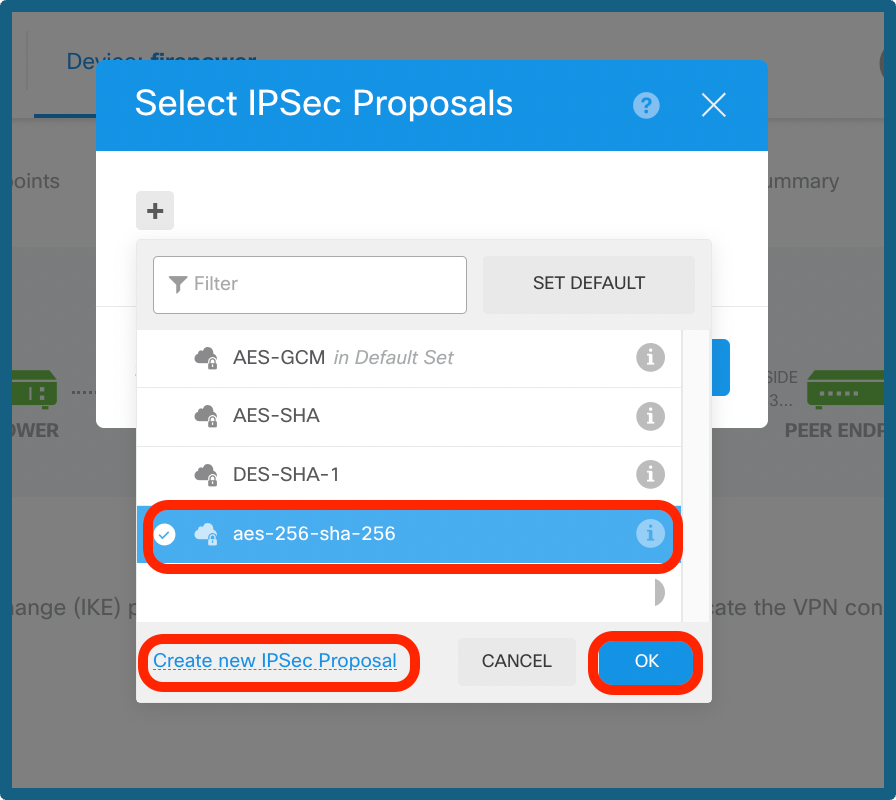

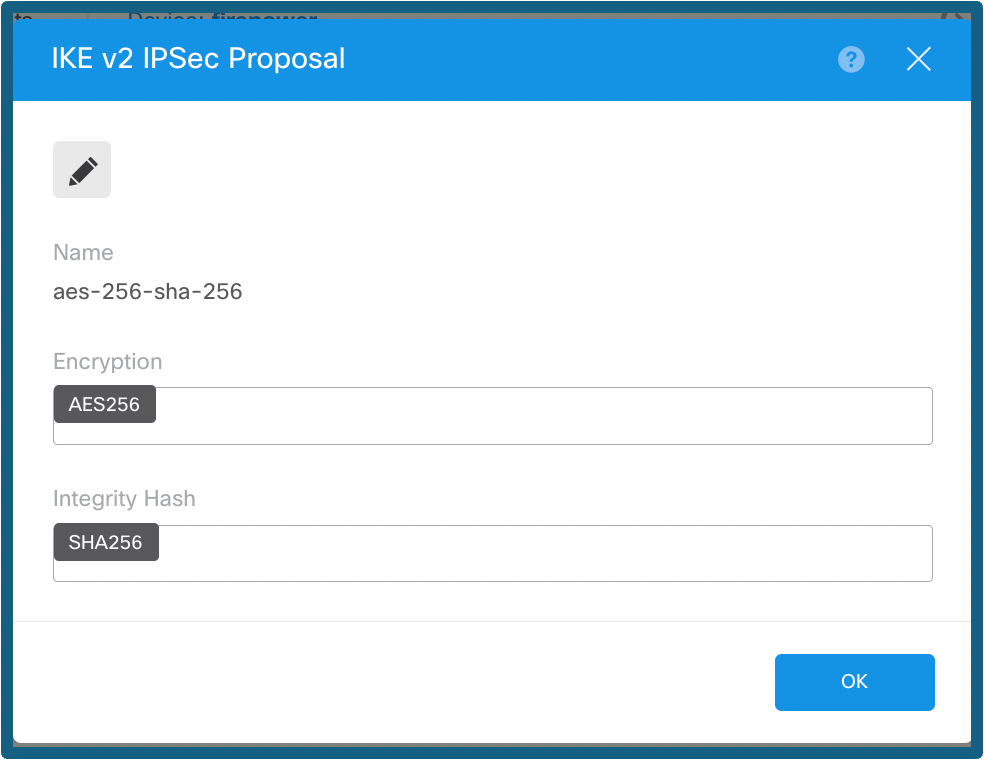

第7b步:選擇IPSec Policy按鈕(如圖所示),然後按一下ok按鈕或Create New IPsec Proposal(如果要建立新提議)。
選擇IPsec方案
IPsec提議配置

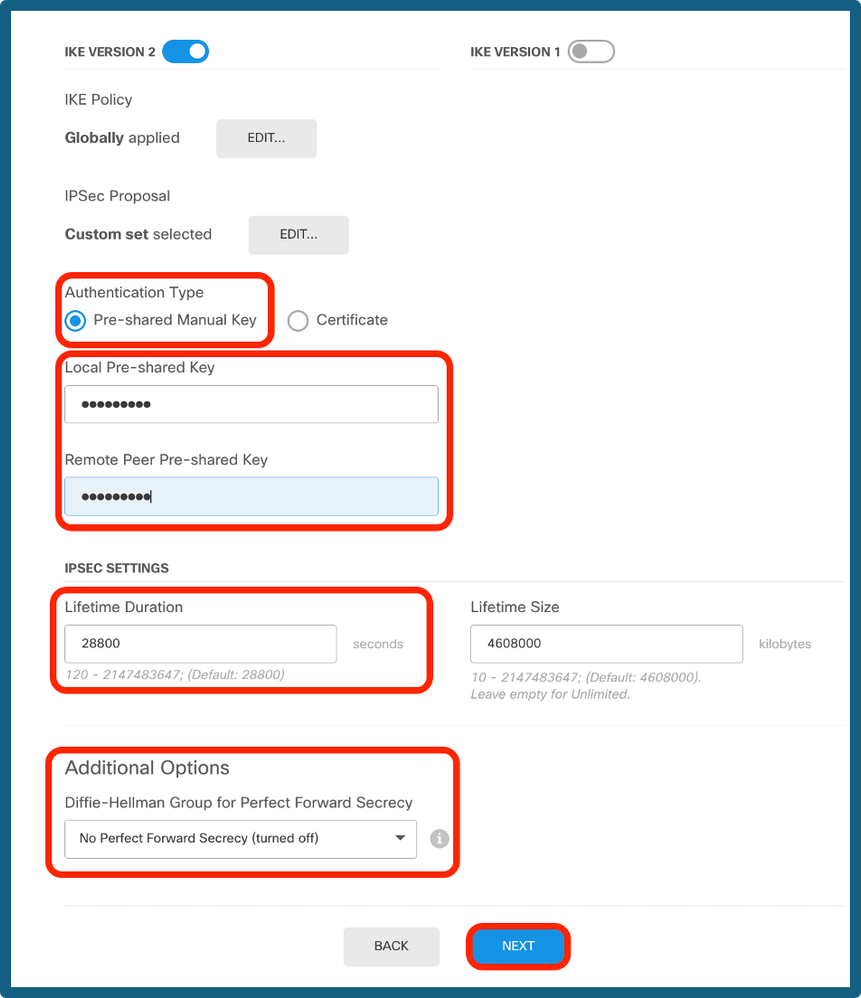

步驟8a.選擇Authentication Type。如果使用預共用手動金鑰,請提供本地和遠端預共用金鑰。
步驟8b.(可選)選擇完全向前保密設定。配置IPsec Lifetime Duration and Lifetime Size,然後按一下next。
PSK和生存期配置

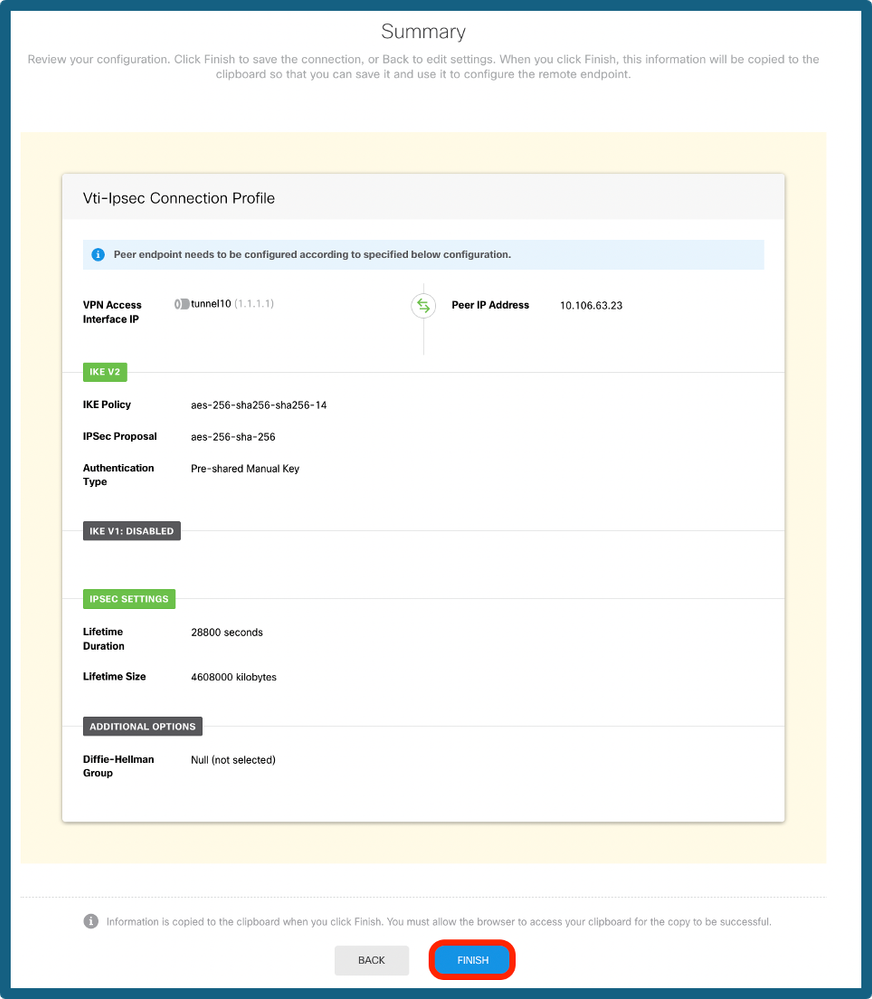

步驟9.檢查配置並按一下Finish。
配置摘要

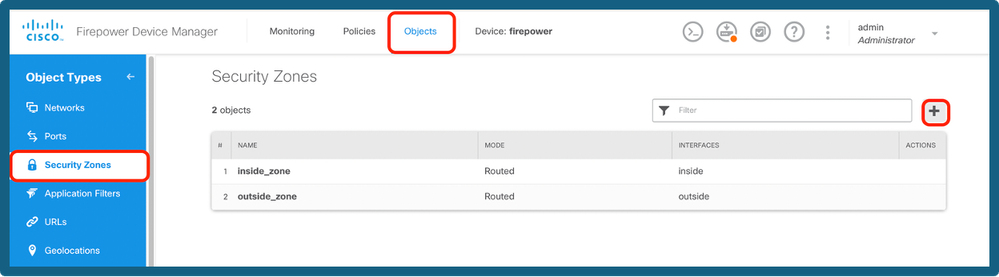

步驟10a。導航到Objects > Security Zones,然後按一下+圖示。
新增安全區域

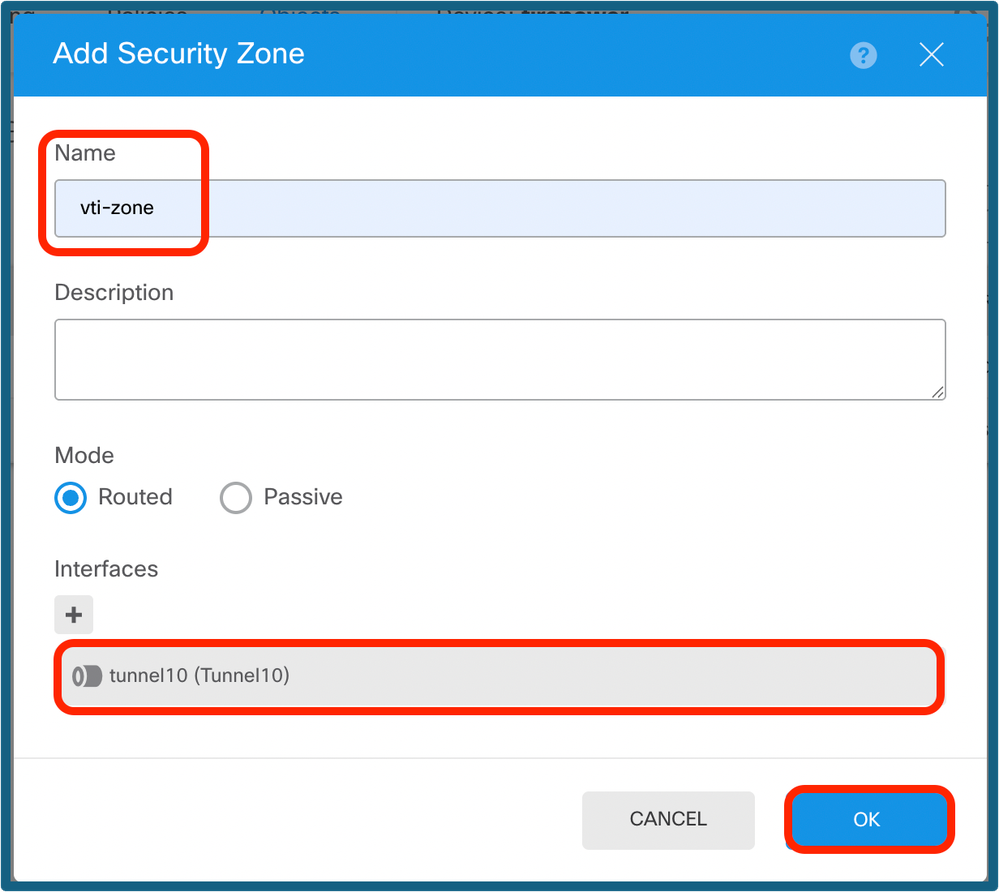

步驟10b。建立一個區域,然後選擇VTI介面,如下所示。
安全區域配置

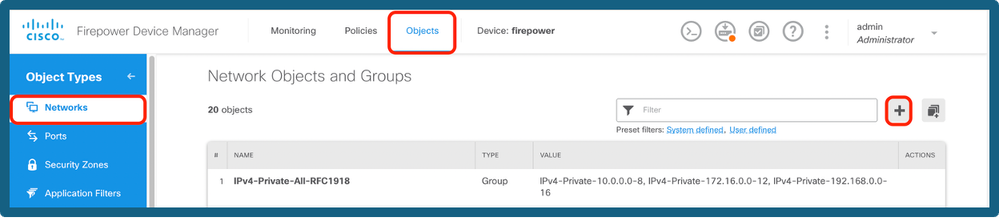

步驟11a.導航到Objects > Networks,按一下+圖示。
新增網路對象

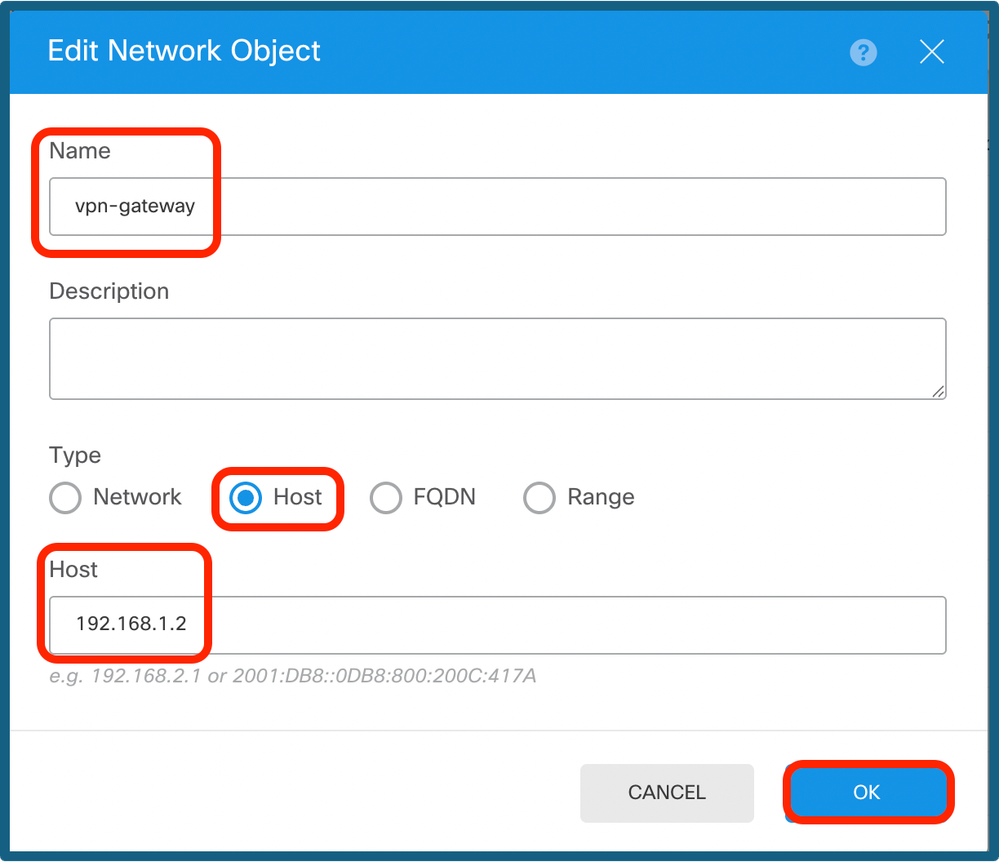

步驟11b。新增host對象,並使用對等端的隧道ip建立網關。
配置VPN網關

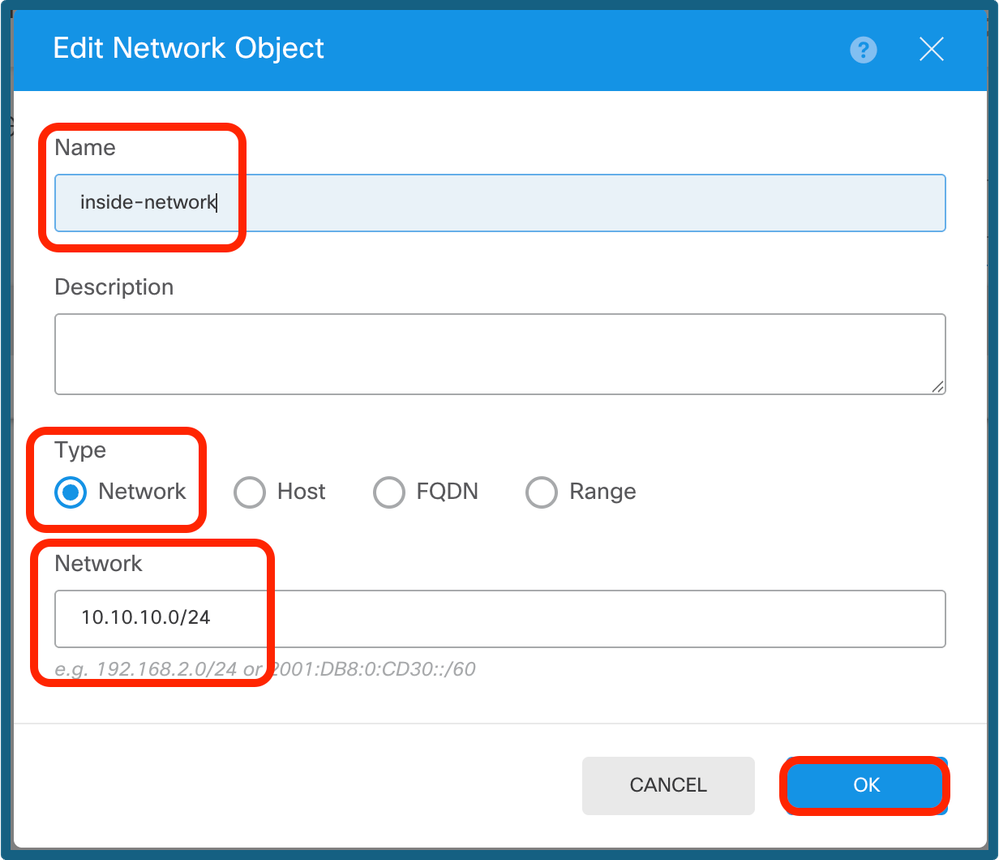

步驟11c.新增遠端子網和本地子網。
遠端IP配置
本地IP配置

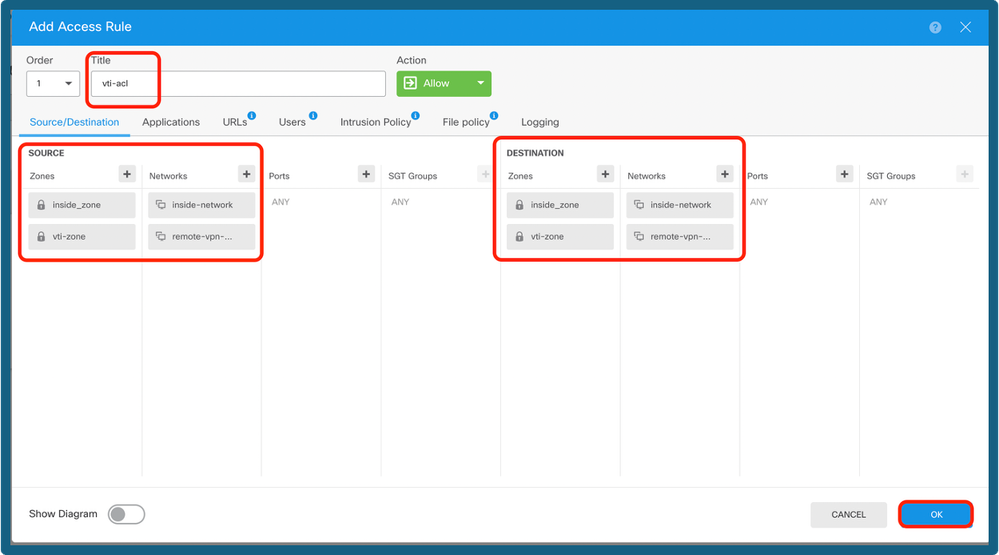

步驟12.導航到Device > Policies,然後配置Access Control Policy。
新增訪問控制策略

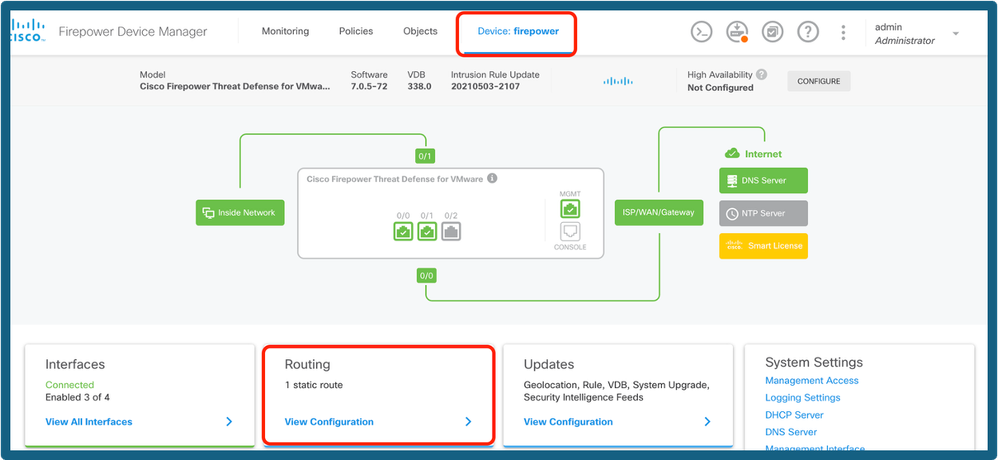

步驟13a.透過VTI通道新增路由。導覽至Device > Routing。
選擇工藝路線

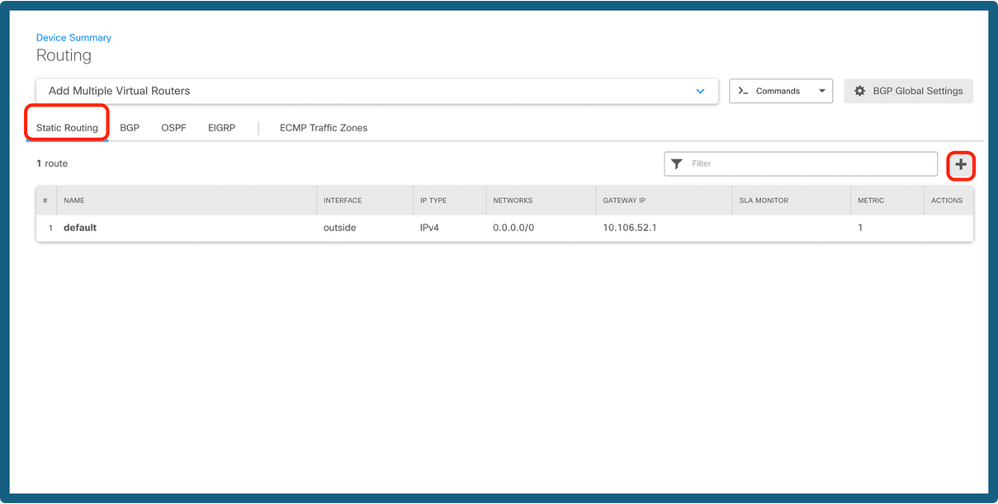

步驟13b。導覽至Routing 索引標籤下的Static Route。按一下+圖示。
新增路由

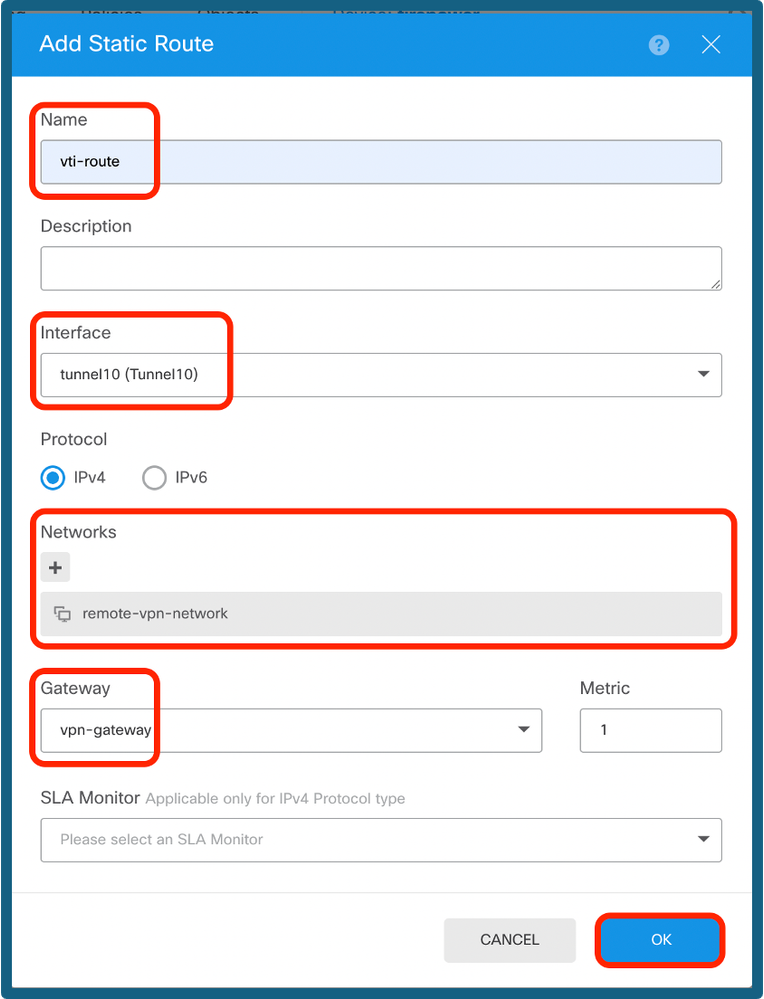

步驟13c.提供Interface,選擇Network,提供Gateway。按一下「OK」(確定)。
配置靜態路由

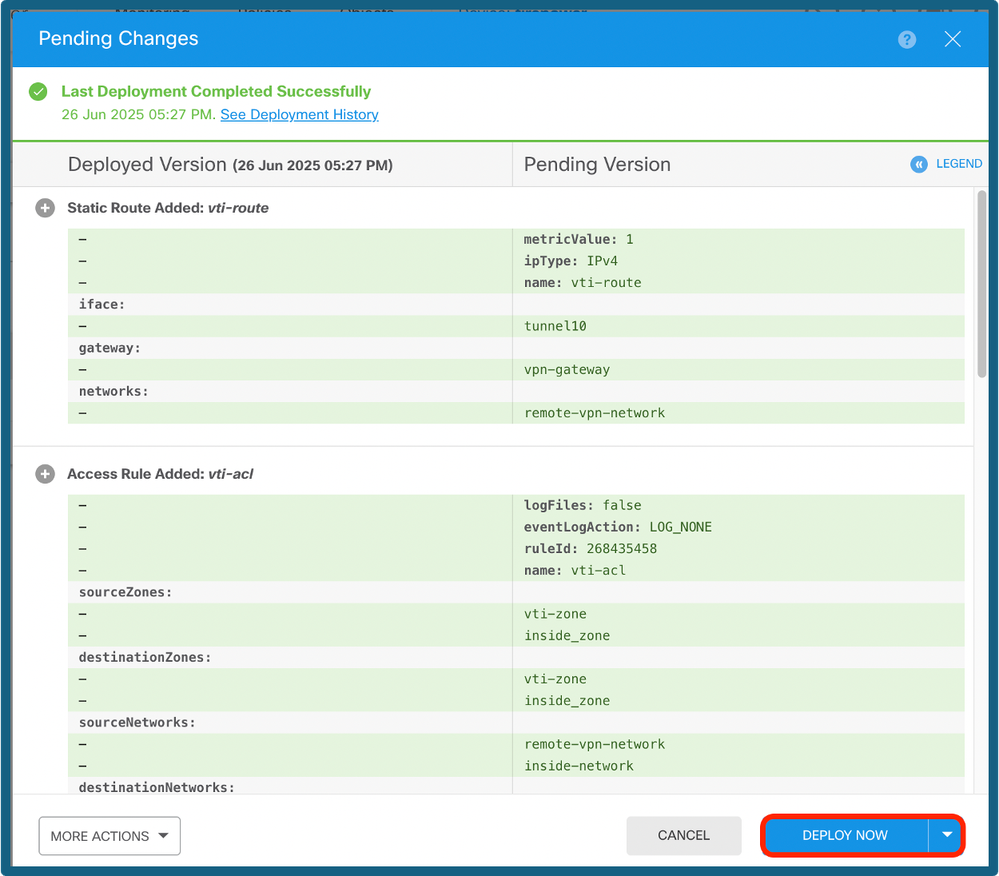

步驟14.導覽至Deploy。檢視更改,然後按一下Deploy Now。
部署配置
驗證

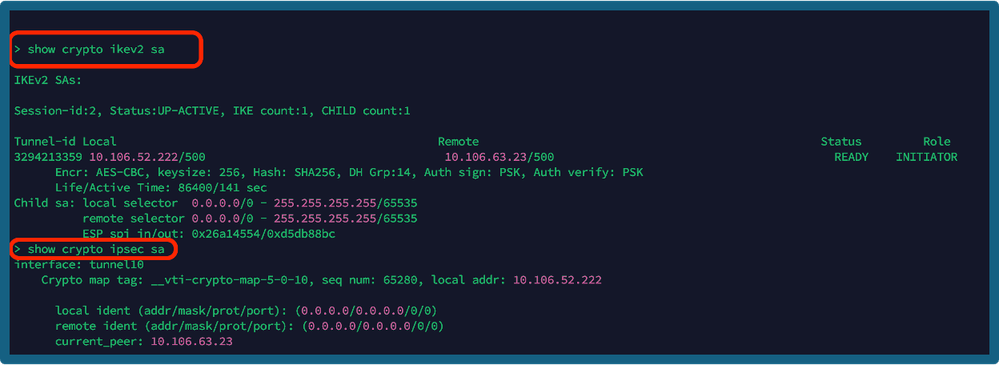

部署完成後,可以使用以下命令在CLI上驗證隧道狀態:
- show crypto ikev2 sa
- show crypto ipsec sa <peer-ip>
顯示命令
相關資訊
有關由FDM管理的FTD上的站點到站點VPN的詳細資訊,可在此處找到完整的配置指南:
FDM管理的FTD配置指南
