C1-Tetration 集群设备布线
在 39-RU 机架上连接 M5 虚拟接口卡 (VIC) 时,请注意以下配置信息:
-
所有节点都有两个专用接口。
-
39-RU 机架有一个用于 20 个节点的公共接口。
-
M5 硬件的每个 VIC 有四个端口。
-
裸机接口(集群中称为基础、计算和服务节点的物理服务器)的名称以 “eno”(板载以太网)开头。
下图显示了 C1-Tetration 机架的公共/外部配置的设备布线。有关连接的详细列表,请参阅图表后面的表。
下图显示了 C1-Tetration 机架的内部/管理配置的设备布线。有关连接的详细列表,请参阅下表。

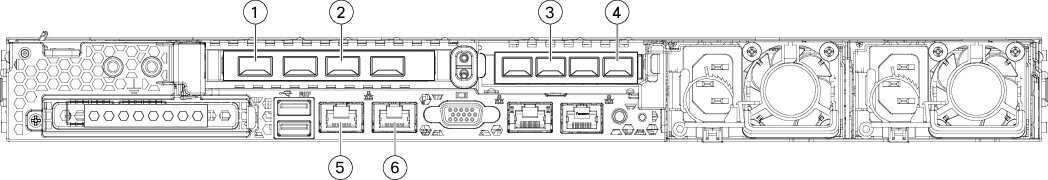

下图显示了 M5 服务器上的哪些端口与上图中的“eno”端口相对应:
1 |
枝叶 1 专用 服务器接口端口 = eno6 CIMC 名称 = 适配器 1/物理端口 0/vic-1-eth0 |
2 |
枝叶 1 或枝叶 2 公共,具体取决于服务器 服务器接口端口 = eno5 CIMC 名称 = 适配器 1/物理端口 2/vic-1-eth1 |
3 |
未使用 服务器接口端口 = eno7 CIMC 名称 = 适配器 2/物理端口 2/vic-2-eth1 |
4 |
枝叶 2 专用 服务器接口端口 = eno8 CIMC 名称 = 适配器 2/物理端口 0/vic-2-eth0 |
5 |
CIMC 服务器接口端口 = eno1 CIMC 名称 = LOM 1 |
6 |
MGMT 2.2.2.2 服务器接口端口 = eno2 CIMC 名称 = LOM 2 |
主干端口 |
连接类型 |
连接 | |||
---|---|---|---|---|---|
设备 |
单机架中的 RU |
双机架中的 RU |
端口 |
||
1/1 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 1(计算节点) |
RU 36 |
机架 1 RU 17 |
eno1 |
1/2 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 2(计算节点) |
RU 35 |
机架 1 RU 16 |
eno1 |
1/3 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 3(计算节点) |
RU 34 |
机架 1 RU 15 |
eno1 |
1/4 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 4(计算节点) |
RU 33 |
机架 1 RU 14 |
eno1 |
1/5 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 5(计算节点) |
RU 32 |
机架 1 RU 13 |
eno1 |
1/6 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 6(计算节点) |
RU 31 |
机架 1 RU 12 |
eno1 |
1/7 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 7(计算节点) |
RU 30 |
机架 1 RU 11 |
eno1 |
1/8 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 8(计算节点) |
RU 29 |
机架 1 RU 10 |
eno1 |
1/9 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 9(计算节点) |
RU 28 |
机架 1 RU 8 |
eno1 |
1/10 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 10(计算节点) |
RU 27 |
机架 1 RU 7 |
eno1 |
1/11 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 11(计算节点) |
RU 26 |
机架 1 RU 6 |
eno1 |
1/12 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 12(计算节点) |
RU 25 |
机架 1 RU 5 |
eno1 |
1/13 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 13(计算节点) |
RU 24 |
机架 1 RU 4 |
eno1 |
1/14 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 14(计算节点) |
RU 23 |
机架 1 RU 3 |
eno1 |
1/15 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 15(计算节点) |
RU 22 |
机架 1 RU 2 |
eno1 |
1/16 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 16(计算节点) |
RU 21 |
机架 1 RU 1 |
eno1 |
1/17 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 17(服务节点) |
RU 20 |
机架 2 RU 21 |
eno1 |
1/18 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 18(服务节点) |
RU 19 |
机架 2 RU 20 |
eno1 |
1/19 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 19(服务节点) |
RU 18 |
机架 2 RU 19 |
eno1 |
1/20 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 20(服务节点) |
RU 17 |
机架 2 RU 18 |
eno1 |
1/21 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 21(服务节点) |
RU 16 |
机架 2 RU 17 |
eno1 |
1/22 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 22(服务节点) |
RU 15 |
机架 2 RU 16 |
eno1 |
1/23 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 23(服务节点) |
RU 14 |
机架 2 RU 15 |
eno1 |
1/24 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 24(服务节点) |
RU 13 |
机架 2 RU 14 |
eno1 |
1/25 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 25(基本节点) |
RU 12 |
机架 2 RU 12 |
eno1 |
1/26 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 26(基本节点) |
RU 11 |
机架 2 RU 11 |
eno1 |
1/27 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 27(基本节点) |
RU 10 |
机架 2 RU 10 |
eno1 |
1/28 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 28(基本节点) |
RU 9 |
机架 2 RU 9 |
eno1 |
1/29 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 29(基本节点) |
RU 8 |
机架 2 RU 8 |
eno1 |
1/30 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 30(基本节点) |
RU 7 |
机架 2 RU 7 |
eno1 |
1/31 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 31(基本节点) |
RU 6 |
机架 2 RU 6 |
eno1 |
1/32 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 32(基本节点) |
RU 5 |
机架 2 RU 5 |
eno1 |
1/33 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 33(基本节点) |
RU 4 |
机架 2 RU 4 |
eno1 |
1/34 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 34(基本节点) |
RU 3 |
机架 2 RU 3 |
eno1 |
1/35 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 35(基本节点) |
RU 2 |
机架 2 RU 2 |
eno1 |
1/36 |
CIMC VLAN(1 千兆) |
UCS 服务器主机 36(基本节点) |
RU 1 |
机架 2 RU 1 |
eno1 |
1/49 |
内部 VLAN(40 千兆位) |
枝叶交换机 1(单机架中的 RU 41 或双机架的机架 1 中的 RU 40) |
RU 40 |
机架 1 RU 40 |
1/49 |
1/50 |
内部 VLAN(40 千兆位) |
枝叶交换机 2(单机架中的 RU 40 或双机架中机架 2 的 RU 40)端口 49 |
RU 41 |
机架 2 RU 40 |
1/50 |
枝叶 1 端口 | 连接类型 | 连接 | |||
---|---|---|---|---|---|
设备 |
单机架中的 RU | 双机架中的 RU | 端口 | ||
1/1 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 1(计算节点) |
RU 36 |
机架 1 RU 17 |
eno6 |
1/2 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 2(计算节点) |
RU 35 |
机架 1 RU 16 |
eno6 |
1/3 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 3(计算节点) |
RU 34 |
机架 1 RU 15 |
eno6 |
1/4 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 4(计算节点) |
RU 33 |
机架 1 RU 14 |
eno6 |
1/5 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 5(计算节点) |
RU 32 |
机架 1 RU 13 |
eno6 |
1/6 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 6(计算节点) |
RU 31 |
机架 1 RU 12 |
eno6 |
1/7 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 7(计算节点) |
RU 30 |
机架 1 RU 11 |
eno6 |
1/8 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 8(计算节点) |
RU 29 |
机架 1 RU 10 |
eno6 |
1/9 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 9(计算节点) |
RU 28 |
机架 1 RU 8 |
eno6 |
1/10 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 10(计算节点) |
RU 27 |
机架 1 RU 7 |
eno6 |
1/11 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 11(计算节点) |
RU 26 |
机架 1 RU 6 |
eno6 |
1/12 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 12(计算节点) |
RU 25 |
机架 1 RU 5 |
eno6 |
1/13 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 13(计算节点) |
RU 24 |
机架 1 RU 4 |
eno6 |
1/14 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 14(计算节点) |
RU 23 |
机架 1 RU 3 |
eno6 |
1/15 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 15(计算节点) |
RU 22 |
机架 1 RU 2 |
eno6 |
1/16 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 16(计算节点) |
RU 21 |
机架 1 RU 1 |
eno6 |
1/17 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 17(服务节点) |
RU 20 |
机架 2 RU 21 |
eno6 |
1/18 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 18(服务节点) |
RU 19 |
机架 2 RU 20 |
eno6 |
1/19 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 19(服务节点) |
RU 18 |
机架 2 RU 19 |
eno6 |
1/20 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 20(服务节点) |
RU 17 |
机架 2 RU 18 |
eno6 |
1/21 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 21(服务节点) |
RU 16 |
机架 2 RU 17 |
eno6 |
1/22 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 22(服务节点) |
RU 15 |
机架 2 RU 16 |
eno6 |
1/23 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 23(服务节点) |
RU 14 |
机架 2 RU 15 |
eno6 |
1/24 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 24(服务节点) |
RU 13 |
机架 2 RU 14 |
eno6 |
1/25 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 25(基本节点) |
RU 12 |
机架 2 RU 12 |
eno6 |
1/26 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 26(基本节点) |
RU 11 |
机架 2 RU 11 |
eno6 |
1/27 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 27(基本节点) |
RU 10 |
机架 2 RU 10 |
eno6 |
1/28 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 28(基本节点) |
RU 9 |
机架 2 RU 9 |
eno6 |
1/29 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 29(基本节点) |
RU 8 |
机架 2 RU 8 |
eno6 |
1/30 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 30(基本节点) |
RU 7 |
机架 2 RU 7 |
eno6 |
1/31 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 31(基本节点) |
RU 6 |
机架 2 RU 6 |
eno6 |
1/32 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 32(基本节点) |
RU 5 |
机架 2 RU 5 |
eno6 |
1/33 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 33(基本节点) |
RU 4 |
机架 2 RU 4 |
eno6 |
1/34 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 34(基本节点) |
RU 3 |
机架 2 RU 3 |
eno6 |
1/35 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 35(基本节点) |
RU 2 |
机架 2 RU 2 |
eno6 |
1/36 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 36(基本节点) |
RU 1 |
机架 2 RU 1 |
eno6 |
1/37 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 33(基本节点) |
RU 3 |
机架 2 RU 3 |
eno5 |
1/38 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 35(基本节点) |
RU 1 |
机架 2 RU 1 |
eno5 |
1/39 |
内部 VLAN(10 千兆位) |
客户路由器 1 |
- |
- |
- |
1/40 |
内部 VLAN(10 千兆位) |
枝叶 1 |
RU 40 |
机架 1 RU 40 |
1/40 |
1/41 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 1(计算节点) |
RU 35 |
机架 1 RU 16 |
eno5 |
1/42 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 3(计算节点) |
RU 33 |
机架 1 RU 14 |
eno5 |
1/43 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 5(计算节点) |
RU 31 |
机架 1 RU 12 |
eno5 |
1/44 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 7(计算节点) |
RU 29 |
机架 1 RU 10 |
eno5 |
1/45 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 9(计算节点) |
RU 27 |
机架 1 RU 8 |
eno5 |
1/46 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 11(计算节点) |
RU 25 |
机架 1 RU 6 |
eno5 |
1/47 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 13(计算节点) |
RU 23 |
机架 1 RU 4 |
eno5 |
1/48 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 15(计算节点) |
RU 21 |
机架 1 RU 2 |
eno5 |
1/49 |
内部 VLAN(40 千兆位) |
主干交换机 |
RU 42 |
机架 1 RU 42 |
1/49 |
1/50 |
- |
- |
- |
- |
- |
1/51 |
- |
- |
- |
- |
- |
1/52 |
- |
- |
- |
- |
- |
1/53 |
内部 VLAN(40 千兆位) |
枝叶交换机 1 |
RU 40 |
机架 1 RU 40 |
1/53 |
1/54 |
内部 VLAN(40 千兆位) |
枝叶交换机 1 |
RU 40 |
机架 1 RU 40 |
1/54 |
枝叶 2 端口 | 连接类型 | 连接 | |||
---|---|---|---|---|---|
设备 | 单机架中的 RU | 双机架中的 RU | 端口 | ||
1/1 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 1(计算节点) |
RU 36 |
机架 1 RU 17 |
eno8 |
1/2 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 2(计算节点) |
RU 35 |
机架 1 RU 16 |
eno8 |
1/3 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 3(计算节点) |
RU 34 |
机架 1 RU 15 |
eno8 |
1/4 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 4(计算节点) |
RU 33 |
机架 1 RU 14 |
eno8 |
1/5 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 5(计算节点) |
RU 32 |
机架 1 RU 13 |
eno8 |
1/6 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 6(计算节点) |
RU 31 |
机架 1 RU 12 |
eno8 |
1/7 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 7(计算节点 7) |
RU 30 |
机架 1 RU 11 |
eno8 |
1/8 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 8(计算节点) |
RU 29 |
机架 1 RU 10 |
eno8 |
1/9 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 9(计算节点) |
RU 28 |
机架 1 RU 8 |
eno8 |
1/10 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 10(计算节点) |
RU 27 |
机架 1 RU 7 |
eno8 |
1/11 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 11(计算节点) |
RU 26 |
机架 1 RU 6 |
eno8 |
1/12 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 12(计算节点) |
RU 25 |
机架 1 RU 5 |
eno8 |
1/13 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 13(计算节点) |
RU 24 |
机架 1 RU 4 |
eno8 |
1/14 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 14(计算节点) |
RU 23 |
机架 1 RU 3 |
eno8 |
1/15 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 15(计算节点) |
RU 22 |
机架 1 RU 2 |
eno8 |
1/16 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 16(计算节点) |
RU 21 |
机架 1 RU 1 |
eno8 |
1/17 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 17(服务节点) |
RU 20 |
机架 2 RU 21 |
eno8 |
1/18 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 18(服务节点) |
RU 19 |
机架 2 RU 20 |
eno8 |
1/19 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 19(服务节点) |
RU 18 |
机架 2 RU 19 |
eno8 |
1/20 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 20(服务节点) |
RU 17 |
机架 2 RU 18 |
eno8 |
1/21 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 21(服务节点) |
RU 16 |
机架 2 RU 17 |
eno8 |
1/22 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 22(服务节点) |
RU 15 |
机架 2 RU 16 |
eno8 |
1/23 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 23(服务节点) |
RU 14 |
机架 2 RU 15 |
eno8 |
1/24 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 24(服务节点) |
RU 13 |
机架 2 RU 14 |
eno8 |
1/25 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 25(基本节点) |
RU 12 |
机架 2 RU 12 |
eno8 |
1/26 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 26(基本节点) |
RU 11 |
机架 2 RU 11 |
eno8 |
1/27 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 27(基本节点) |
RU 10 |
机架 2 RU 10 |
eno8 |
1/28 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 28(基本节点) |
RU 9 |
机架 2 RU 9 |
eno8 |
1/29 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 29(基本节点) |
RU 8 |
机架 2 RU 8 |
eno8 |
1/30 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 30(基本节点) |
RU 7 |
机架 2 RU 7 |
eno8 |
1/31 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 31(基本节点) |
RU 6 |
机架 2 RU 6 |
eno8 |
1/32 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 32(基本节点) |
RU 5 |
机架 2 RU 5 |
eno8 |
1/33 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 33(基本节点) |
RU 4 |
机架 2 RU 4 |
eno8 |
1/34 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 34(基本节点) |
RU 3 |
机架 2 RU 3 |
eno8 |
1/35 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 35(基本节点) |
RU 2 |
机架 2 RU 2 |
eno8 |
1/36 |
内部 VLAN(10 千兆位) |
UCS 服务器主机 36(基本节点) |
RU 1 |
机架 2 RU 1 |
eno8 |
1/37 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 34(基本节点) |
RU 4 |
机架 2 RU 8 |
eno5 |
1/38 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 36(基本节点) |
RU 2 |
机架 2 RU 6 |
eno5 |
1/39 |
内部 VLAN(10 千兆位) |
客户路由器 1 |
- |
- |
- |
1/40 |
内部 VLAN(10 千兆位) |
枝叶交换机 2 |
RU 41 |
机架 2 RU 40 |
1/40 |
1/41 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 2(计算节点) |
RU 36 |
机架 1 RU 17 |
eno5 |
1/42 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 4(计算节点) |
RU 34 |
机架 1 RU 15 |
eno5 |
1/43 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 6(计算节点) |
RU 32 |
机架 1 RU 13 |
eno5 |
1/44 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 8(计算节点) |
RU 30 |
机架 1 RU 11 |
eno5 |
1/45 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 10(计算节点) |
RU 28 |
机架 1 RU 9 |
eno5 |
1/46 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 12(计算节点) |
RU 26 |
机架 1 RU 7 |
eno5 |
1/47 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 14(计算节点) |
RU 24 |
机架 1 RU 5 |
eno5 |
1/48 |
公共 VLAN(10 千兆位) |
UCS 服务器主机 16(计算节点) |
RU 22 |
机架 1 RU 3 |
eno5 |
1/49 |
内部 VLAN(40 千兆位) |
主干交换机 |
RU 42 |
机架 1 RU 42 |
- |
1/50 |
- |
- |
- |
- |
1/50 |
1/51 |
- |
- |
- |
- |
- |
1/52 |
- |
- |
- |
- |
- |
1/53 |
内部 VLAN(40 千兆位) |
枝叶 1 交换机 |
RU 40 |
机架 1 RU 40 |
1/49 |
1/54 |
内部 VLAN(40 千兆位) |
枝叶 2 交换机 |
RU 41 |
机架 2 RU 40 |
1/50 |
