通过CAPF在线CA配置自动证书注册和续订

简介

本文档介绍通过Cisco Unified Communications Manager(CUCM)的CAPF在线功能自动注册和续订。

先决条件

要求

Cisco 建议您了解以下主题：

• 思科统一通信管理器
• X.509 证书
• Windows 服务器
• Windows Active Directory(AD)
• Windows Internet信息服务(IIS)
• NT（新技术）LAN管理器(NTLM)身份验证

使用的组件

本文档中的信息基于以下软件和硬件版本：

• CUCM 版本 12.5.1.10000-22
• Windows Server 2012 R2
• IP电话CP-8865/固件：SIP 12-1-1SR1-4和12-5-1SR2。

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

背景信息

本文档介绍该功能的配置和相关资源，以供进一步研究之用。

验证服务器时间和日期

确保Windows服务器配置了正确的日期、时间和时区，因为它会影响服务器根证书颁发机构(CA)证书及其颁发的证书的有效时间。

更新服务器计算机名称

默认情况下，服务器计算机名具有随机名称，例如WIN-730K65R6BSK。启用AD域服务之前需要做的第一件事是，确保在安装结束时，将服务器计算机名更新为您希望服务器主机名和根CA颁发者名称的名称；否则，在安装AD服务后，需要执行许多额外的步骤来更改此设置。

• 导航到本地服务器，选择计算机名称以打开系统属性
• 选择Change按钮并键入新的Computer名称:

• 重新启动服务器以应用更改。

配置

AD服务、用户和证书模板

启用和配置Active Directory服务

• 在Server Manager中，选择Add Roles and Features选项，选择Role-based或feature-based安装，然后从池中选择服务器（池中必须只有一个），然后Active Directory域Services:

• 继续选择Next按钮，然后选择Install。
• 安装完成后，选择Close按钮。
• Server Manager > AD DS下将出现一个警告选项卡，标题是Active Directory域服务所需的配置。选择more链接，然后选择available操作以启动安装向导：

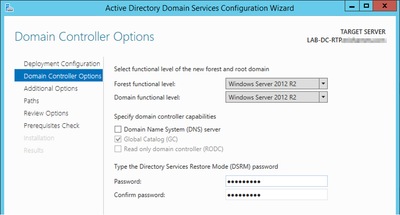

• 完成域设置向导中的提示，使用所需的根域名添加新林，并在可用时取消选中DNS复选框。定义DSRM密码。

• 您需要指定NetBIOS 域名（本实验中使用了MICHAMEN1）。
• 完成向导。然后，服务器重新启动以完成安装。
• 下次登录时，需要指定新的域名。例如，MICHAMEN1\Administrator。

启用和配置证书服务

• 在服务器管理器中，选择Add Roles and Features。
• 选择Active Directory Certificate Services并添加所需的功能（所有可用功能均是从本实验启用的角色服务中选择的）。
• 对于角色服务，请选中Certification Authority Web Enrollment。

• “服务器管理器”(Server Manager)>“AD DS”下必须出现一个警告选项卡，标题是“Active Directory证书服务所需的配置”(Configuration required for Active Directory Certificate Services);选择more链接，然后选择available操作：

• 在AD-CS安装后配置向导中，浏览以下步骤：
• 选择Certification Authority和Certification Authority Web Enrollment角色。
• 选择Enterprise CA并添加以下选项：
• 根 CA
• 创建新私钥。
• 使用私钥 — SHA1的默认设置。
• 为CA设置Common名称（必须与服务器的主机名匹配）。

• 将“有效”设置为5年（如果需要，也可以设置更多）。
• 通过向导的其余部分选择Next按钮。

为CiscoRA创建证书模板

• 打开MMC。选择Windows start 徽标，然后在“运行”中键入mmc。
• 打开MMC窗口并添加管理单元（用于配置的不同点），然后选择确定。

• 选择File > Save，并将此控制台会话保存到桌面，以便快速重新访问。
• 从管理单元中，选择证书模板。
• 创建或克隆模板(最好是根证书颁发机构模板（如果可用）)，并将其命名为CiscoRA。

• 修改模板。右键点击它并选择“属性”。
• 选择General选项卡，并将有效期设置为20年（或根据需要设置的其他值）。 在此选项卡中，请确保模板、显示名称以及名称、值匹配。

• 选择Extensions选项卡，突出显示Application Policies，然后选择Edit。

• 删除出现的窗口中显示的所有策略。
• 选择Subject Name选项卡，然后选择Supply in Request单选按钮。
• 选择Security选项卡并根据您的组/用户名需要授予权限。

使证书模板可供颁发

• 在MMC管理单元中，选择证书颁发机构，然后展开文件夹树，以便找到“证书模板”文件夹。
• 在包含“名称”和“目标用途”的框架中的空白中右键单击
• 选择New和Certificate Template to Issue。
• 选择新创建和编辑的CiscoRA模板。

Active Directory CiscoRA帐户创建

• 导航到MMC管理单元，然后选择Active Directory用户和计算机。
• 在最左窗格中的树中选择Users文件夹。
• 在包含“名称”(Name)、“类型”(Type)和“说明”(Description)的框架的空白处右键单击。
• 选择New和User。
• 使用用户名/密码创建CiscoRA帐户（本实验使用ciscora/Cisco123），并在显示时选中Password never expires复选框。

IIS身份验证和SSL绑定配置

启用NTLM身份验证。

• 导航到MMC管理单元，然后在Internet Information Services(IIS)Manager管理单元下选择您的服务器名称。
• 功能列表将显示在下一帧中。双击Authentication feature图标。

• 突出显示Windows Authentication，然后从Actions帧（右窗格）中选择Enable选项。

• “操作”窗格显示“高级设置”选项；选择它并取消选中Enable Kernel-mode authentication。

• 选择Providers，对NTML进行排序，然后选择Negotiate。

生成Web服务器的身份证书

如果尚未出现这种情况，您需要为Web服务生成证书和身份证书，该证书由CA签名，因为如果Web服务器证书是自签名，则CiscoRA无法连接到该证书：

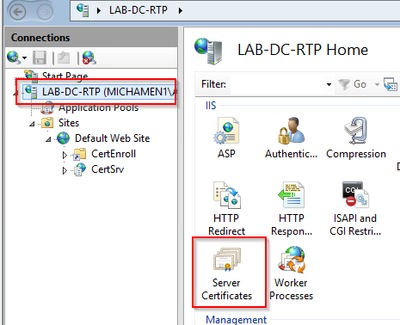

• 从IIS管理单元中选择Web服务器，然后双击服务器证书功能图标：

• 默认情况下，您可以看到其中列出的一个证书；即自签名的根CA证书；从操作菜单中，选择创建域证书选项。在配置向导中输入值以创建新证书。确保公用名是可解析的完全限定域名(FQDN)，然后选择下一步:

• 选择您的根CA的证书作为颁发者，然后选择完成:

• 您可以看到列出的CA证书和Web服务器身份证书：

Web服务器SSL绑定

• 在树视图中选择站点（您可以使用默认网站或使其更精细到特定站点），然后从操作窗格中选择绑定。此时将显示绑定编辑器，通过该编辑器可以创建、编辑和删除网站的绑定。选择Add以将新的SSL绑定添加到站点。

• 新绑定的默认设置为端口80上的HTTP。在类型下拉列表中选择https。从SSL Certificate下拉列表中选择在上一节中创建的自签名证书，然后选择OK。

• 现在，您的站点上有新的SSL绑定，剩下的就是从菜单中选择Browse *:443(https)选项验证该绑定是否有效，并确保默认IIS网页使用HTTPS:

• 请记得在配置更改后重新启动IIS服务。使用操作窗格中的重新启动选项。

CUCM 配置

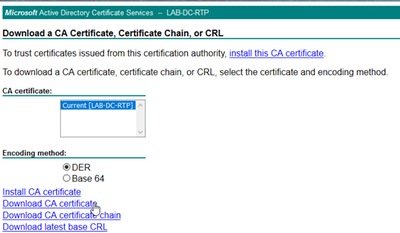

• 导航到AD CS网页（您的服务器FQDN）并下载CA证书。

• 从OS Administration页导航到Security > Certificate Management，然后选择Upload Certificate/Certificate chain按钮以上传目的设置为CAPF-trust的CA证书。

此时，上传与CallManager-trust相同的CA证书也是不错的主意，因为如果终端启用了安全信令加密，则需要此证书；如果集群处于混合模式，则很可能出现这种情况。

• 导航到系统>服务参数。在server 字段中选择Unified CM Publisher服务器，在Service 字段中选择Cisco Certificate Authority Proxy Function。
• 将Certificate Issuer to Endpoint的值设置为Online CA，并为Online CA Parameters字段输入值。确保使用Web服务器FQDN、之前创建的证书模板的名称(CiscoRA)、作为Microsoft CA的CA类型以及使用之前创建的CiscoRA用户帐户的凭据。

• 弹出窗口通知您需要重新启动CAPF服务。但是，首先，通过Cisco Unified Serviceability > Tools > Service Activation激活Cisco Certificate Enrollment Service，在server字段中选择Publisher并选中Cisco Certificate Enrollment Service复选框，然后选择Save按钮：

验证

验证IIS证书

• 从连接到服务器的PC的Web浏览器（最好与CUCM发布服务器位于同一网络）导航至URL

您的服务器FQDN

• 显示证书不受信任警报。添加例外并检查证书。确保它与预期的FQDN匹配：

• 接受例外后，需要authenticate;此时，您需要使用之前为CiscoRA帐户配置的凭证：

• 身份验证后，您必须能够看到AD CS（Active Directory证书服务）欢迎页面：

验证CUCM配置

执行您执行的步骤，以便在其中一台电话上安装LSC证书。

步骤1.打开CallManager Administration页，依次打开Device和Phone。

步骤2.选择Find按钮以显示电话。

步骤3.选择要安装LSC的电话。

步骤4.向下滚动到证书颁发机构代理功能(CAPF)信息。

第5步：从证书操作中选择安装/升级。

步骤6.选择Authentication Mode。（By Null String可用于测试目的。）

步骤7.滚动到页面顶部，为电话选择save，然后选择Apply Config。

步骤8.电话重新启动并回注册后，请使用LSC Status 过滤器确认已成功安装LSC。

• 从AD服务器端，打开MMC并展开证书颁发机构管理单元以选择已颁发的证书文件夹。
• 电话条目显示在摘要视图内，以下是显示的一些详细信息：
  • 请求 ID:唯一序列号
  • 请求者名称：必须显示已配置的CiscoRA帐户的用户名。
  • 证书模板:必须显示所创建的CiscoRA模板的名称。
  • 已颁发的公用名：必须显示附加设备名称的电话型号。
  • 证书生效日期和证书到期日期
